MAZDA MODEL MX-5 2006 Manuel du propriétaire (in French)

Black plate (191,1)
Signal Voyants/témoins Page
Voyant de portière ouverte 5-48
Voyant de boîte de vitesses automatique 5-49
Voyant du système de surveillance de pression des pneus 5-49
Voyant de pneu à plat 5-51
Voyant KEY (rouge)/Témoin KEY (vert) 5-51
Témoin d'immobilisateur 5-52
Témoin de feux de route 5-53
Témoin de position de plage de boîte de vitesse 5-53
Témoin TCS/DSC 5-54
Témoin DSC OFF 5-54
Témoin principal de régulateur de vitesse de croisière (ambre)/Témoin de
réglage de régulateur de vitesse de croisière (vert)5-55
Témoins de clignotants et de feux de détresse 5-55
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-43
MX-5_8U36-EC-05F_Edition2 Page191
Friday, June 17 2005 6:18 PM
Form No.8U36-EC-05F

Black plate (192,1)
qVoyant du système de freinage
Ce voyant a les fonctions suivantes:
Voyant de frein de stationnement
Le voyant s'allume lorsque le frein de
stationnement est mis et que le contacteur
d'allumage est sur la position START ou
ON. Il doit s'éteindre lorsque le frein de
stationnement est complètement relâché.
Voyant de niveau bas de liquide de frein
Si le voyant reste allumé après que le frein
de stationnement soit complètement
relâché, cela peut indiquer une panne du
système de freinage.
Garer prudemment le véhicule sur le bord
de la route.
La pédale peut être plus dure ou sa course
peut être plus longue que normale. Dans
ces deux cas, le véhicule prendra plus de
temps pour s'arrêter.
1. Avec le moteur arrêté, vérifier le niveau
du liquide de frein et ajouter du liquide
au besoin (page 8-22).
2. Après avoir ajouté du liquide, vérifier
le voyant de nouveau.
Si le voyant reste allumé, ou si les freins
ne fonctionnent pas correctement, ne pas
conduire le véhicule. Faire remorquer
jusqu'à un concessionnaire agréé Mazda.Même si le voyant s'éteint, faire vérifier le
circuit de freinage dès que possible par un
concessionnaire agréé Mazda.
REMARQUE
Devoir ajouter du liquide de frein est
quelquefois une indication de fuite.
S'adresser à un concessionnaire agréé
Mazda, dès que possible, même si le
voyant de frein est éteint.
PRUDENCE
Voyant du système de freinage:
Le fait de conduire avec le voyant du
système de freinage allumé est
dangereux. Cela indique que les freins
risquent de ne pas fonctionner. Si le
voyant reste allumé, après s'être
assuré que le frein de stationnement
est complètement relâché, faire vérifier
immédiatement le système de freinage.
Ne pas conduire si ce voyant est
allumé; faire remorquer le véhicule
chez un concessionnaire agréé Mazda
pour y faire inspecter les freins dès
que possible.
qVoyant du système d'antiblocage
de frein (ABS)í
Le voyant reste allumé quelques secondes
lorsque le contacteur d'allumage est mis
sur la position ON.
5-44
Conduite de votre Mazda
íCertains modèles.
Voyants/témoins et avertisseurs sonores
MX-5_8U36-EC-05F_Edition2 Page192
Friday, June 17 2005 6:18 PM
Form No.8U36-EC-05F

Black plate (193,1)
Si le voyant d'ABS reste allumé lors de la
conduite, cela indique que l'unité d'ABS a
détecté une anomalie dans le système.
Dans ce cas, les freins fonctionnent
normalement comme si le véhicule n'avait
pas d'ABS.
Si cela se produisait, consulter un
concessionnaire agréé Mazda dès que
possible.
REMARQUE
Lorsque le moteur est démarré à l'aide
d'une batterie de secours, un régime
moteur irrégulier se produit et le voyant
d'ABS s'allume. Ceci est dû au manque
de puissance de la batterie du véhicule
et n'indique pas une anomalie du
système.
Faire recharger la batterie dès que
possible.
qVoyant du système électronique de
distribution de force de freinageí
Si l'unité de commande du système
électronique de distribution de force de
freinage détermine que certaines
composantes du système ne fonctionnent
pas correctement, l'unité de commande
peut allumer le voyant du système de
freinage et le voyant d'ABS en même
temps. Le problème est probablement dû
au système électronique de distribution de
force de freinage.
PRUDENCE
Voyant d'ABS et voyant du système de
freinage allumés en même temps:
Le fait de conduire le véhicule lorsque
le voyant d'ABS et le voyant du
système de freinage sont tous les deux
allumés est dangereux.
Lorsque les deux voyants sont
allumés, les roues arrière risquent de
se bloquer plus rapidement, en cas de
freinage brusque, que dans les
conditions normales.
Ne pas conduire avec ces deux voyants
allumés; faire remorquer le véhicule
chez un concessionnaire agréé Mazda
pour y faire inspecter les freins dès
que possible.
qVoyant du circuit de charge
Ce voyant s'allume lorsque le contacteur
d'allumage est mis sur la position ON et
s'éteint lorsque le moteur démarre.
Si le voyant s'allume pendant la conduite,
cela indique une anomalie de l'alternateur
ou du système de charge.
Garer prudemment le véhicule sur le bord
de la route. S'adresser à un
concessionnaire agréé Mazda.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-45íCertains modèles. MX-5_8U36-EC-05F_Edition2 Page193
Friday, June 17 2005 6:18 PM
Form No.8U36-EC-05F

Black plate (194,1)
ATTENTION
Ne pas continuer de conduire le
véhicule lorsque le voyant du circuit de
charge est allumé, car le moteur
pourrait s'arrêter inopinément.
qVoyant d'anomalie du moteur
Si ce voyant s'allume pendant la conduite,
cela peut indiquer un problème du
véhicule. Il est important de noter les
conditions de conduite lorsque le voyant
s'est allumé et s'adresser à un
concessionnaire agréé Mazda.
Le voyant d'anomalie du moteur peut
s'allumer dans les conditions suivantes:
lLe niveau de carburant dans le
réservoir de carburant est très bas ou le
réservoir est presque vide.
lIl y a une anomalie du système
électrique du moteur.
lIl y a une anomalie du système
antipollution.
lLe bouchon du réservoir de carburant
est manquant ou pas assez serré.
Si le voyant d'anomalie du moteur reste
allumé ou clignote continuellement, ne
pas conduire à une vitesse élevée et
s'adresser à un concessionnaire agréé
Mazda dès que possible.
qVoyant du système de coussins
d'air/de dispositif de prétension
de ceinture de sécurité
Si le système de coussins d'air/dispositif
de prétension de ceinture de sécurité est
normal, le voyant s'allume lorsque le
contacteur d'allumage est mis sur la
position ON ou après que le moteur soit
lancé. Il s'éteint après 6 secondes environ.
Une anomalie du système est indiquée par
le fait que le voyant reste clignoté, allumé
ou ne s'allume pas du tout lorsque le
contacteur d'allumage est mis en position
ON. Dans un de ces cas, s'adresser à un
concessionnaire agréé Mazda dès que
possible. Le système risque de ne pas
fonctionner en cas d'accident.
PRUDENCE
Faire l'entretien soi-même du système
de coussins d'air/dispositif de
prétension:
Le fait de faire l'entretien soi-même ou
de toucher au système est dangereux.
Les coussins d'air/dispositif de
prétension peuvent se déclencher
accidentellement ou être désactivés.
Ceci peut causer de graves blessures.
Ne jamais toucher au système et faire
faire l'entretien et les réparations par
un concessionnaire agréé Mazda.
5-46
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
MX-5_8U36-EC-05F_Edition2 Page194
Friday, June 17 2005 6:18 PM
Form No.8U36-EC-05F

Black plate (195,1)

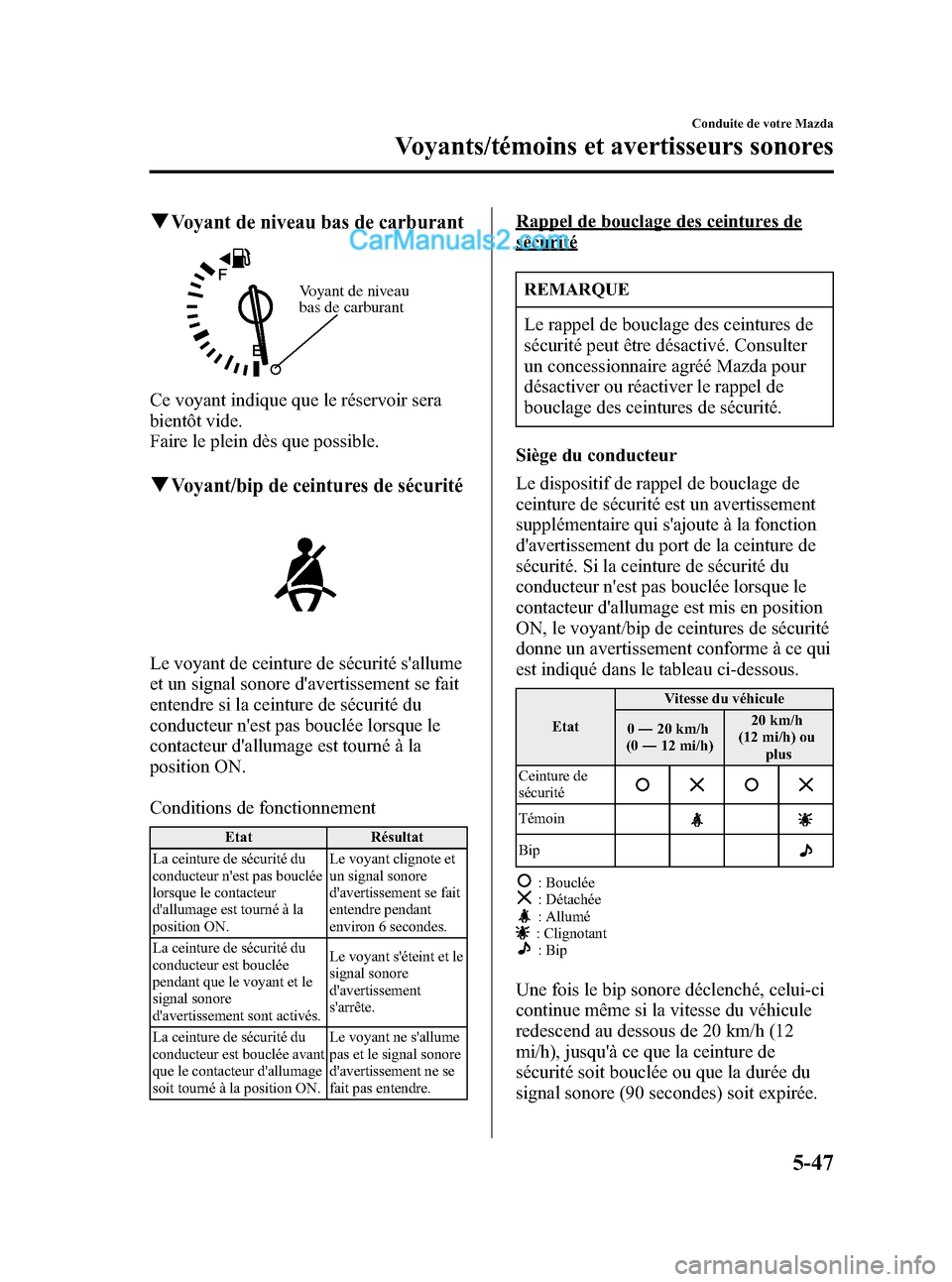

qVoyant de niveau bas de carburant
Voyant de niveau
bas de carburant
Ce voyant indique que le réservoir sera
bientôt vide.
Faire le plein dès que possible.
qVoyant/bip de ceintures de sécurité
Le voyant de ceinture de sécurité s'allume
et un signal sonore d'avertissement se fait
entendre si la ceinture de sécurité du
conducteur n'est pas bouclée lorsque le
contacteur d'allumage est tourné à la
position ON.
Conditions de fonctionnement
Etat Résultat
La ceinture de sécurité du
conducteur n'est pas bouclée
lorsque le contacteur
d'allumage est tourné à la
position ON.Le voyant clignote et
un signal sonore
d'avertissement se fait
entendre pendant
environ 6 secondes.
La ceinture de sécurité du
conducteur est bouclée
pendant que le voyant et le
signal sonore
d'avertissement sont activés.Le voyant s'éteint et le
signal sonore
d'avertissement
s'arrête.
La ceinture de sécurité du
conducteur est bouclée avant
que le contacteur d'allumage
soit tourné à la position ON.Le voyant ne s'allume
pas et le signal sonore
d'avertissement ne se
fait pas entendre.
Rappel de bouclage des ceintures de
sécurité
REMARQUE
Le rappel de bouclage des ceintures de
sécurité peut être désactivé. Consulter
un concessionnaire agréé Mazda pour
désactiver ou réactiver le rappel de
bouclage des ceintures de sécurité.
Siège du conducteur
Le dispositif de rappel de bouclage de
ceinture de sécurité est un avertissement
supplémentaire qui s'ajoute à la fonction
d'avertissement du port de la ceinture de
sécurité. Si la ceinture de sécurité du
conducteur n'est pas bouclée lorsque le
contacteur d'allumage est mis en position
ON, le voyant/bip de ceintures de sécurité
donne un avertissement conforme à ce qui
est indiqué dans le tableau ci-dessous.
EtatVitesse du véhicule
0―20 km/h
(0―12 mi/h)20 km/h
(12 mi/h) ou
plus
Ceinture de
sécurité
Témoin
Bip
: Bouclée: Détachée: Allumé: Clignotant: Bip
Une fois le bip sonore déclenché, celui-ci
continue même si la vitesse du véhicule
redescend au dessous de 20 km/h (12
mi/h), jusqu'à ce que la ceinture de
sécurité soit bouclée ou que la durée du
signal sonore (90 secondes) soit expirée.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-47
MX-5_8U36-EC-05F_Edition2 Page195
Friday, June 17 2005 6:18 PM
Form No.8U36-EC-05F

Black plate (196,1)
Siège de passager
Le voyant/bip de ceintures de sécurité
indique au passager de boucler sa
ceinture.
Si la ceinture de sécurité du passager n'est
pas bouclée lorsque le contacteur
d'allumage est mis en position ON, le
voyant/bip de ceintures de sécurité donne
un avertissement conforme à ce qui est
indiqué dans le tableau ci-dessous.
EtatVitesse du véhicule
0―20 km/h
(0―12 mi/h)20 km/h
(12 mi/h) ou
plus
Ceintures de
sécurité
(Conducteur)
Ceintures de
sécurité
(Passager)
Témoin
Bip
: Bouclée: Détachée: Allumé: Clignotant: Bip
Une fois le bip sonore déclenché, celui-ci
continue même si la vitesse du véhicule
redescend au dessous de 20 km/h (12
mi/h), jusqu'à ce que la ceinture de
sécurité soit bouclée ou que la durée du
signal sonore (90 secondes) soit expirée.
REMARQUE
lPour permettre au capteur de
chargement du siège de passager de
fonctionner correctement, n'utiliser
pas de coussin supplémentaire sur le
siège de passager pour vous asseoir.
Le capteur risque de ne pas
fonctionner correctement car il sera
gêné par le coussin additionnel.
lLes paquets ou animaux laissés sur le
siège du passager peuvent donner un
faux avertissement. Si vous placez
un bagage lourd, pesant plus de 15
kg (33 lb) environ sur le siège de
passager, le voyant/bip se déclenche.
qVoyant de portière ouverte
Ce voyant s'allume lorsqu'une des
portières n'est pas correctement fermée.
5-48
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
MX-5_8U36-EC-05F_Edition2 Page196
Friday, June 17 2005 6:18 PM
Form No.8U36-EC-05F

Black plate (197,1)
qVoyant de boîte de vitesses
automatique
Ce voyant reste allumé pendant quelques
secondes après que le contacteur
d'allumage soit mis à la position ON.
Le voyant clignote pour indiquer un
problème de la boîte de vitesses.
ATTENTION
Si le voyant de boîte de vitesses
automatique s'allume, la boîte de
vitesses a un problème électrique. Si
l'on continue de conduire le véhicule
dans ces conditions cela peut
endommager la boîte de vitesses.
Consulter un concessionnaire agréé
Mazda dès que possible.
qVoyant du système de surveillance
de pression des pneus (TPMS)í
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur d'allumage
est mis à la position ON.Ensuite, le voyant allume lorsque la
pression de gonflage d'un ou plusieurs des
pneus est trop basse et clignote en cas
d'anomalie du système.
PRUDENCE
Maniabilité du véhicule lorsque le
voyant du système de surveillance de
pression des pneus s'allume ou
clignote:
Lorsque le voyant du système de
surveillance de pression des pneus
s'allume ou clignote, ou lorsque
l'avertisseur sonore de pression des
pneus retentit, il est dangereux de
conduire le véhicule à hautes vitesses,
ou de manœuvrer ou freiner
brusquement. Le contrôle du véhicule
peut être affecté, ce qui peut causer un
accident.
Lorsque le voyant du système de
surveillance de pression des pneus
s'allume ou clignote, ou lorsque
l'avertisseur sonore de pression des
pneus retentit, ralentir immédiatement
et éviter de manœuvrer et freiner
brusquement. Faire vérifier ou réparer
le système et les pneus dès que possible
chez un concessionnaire agréé Mazda.
Ignorer le voyant:
Le fait d'ignorer le voyant est
dangereux, même si l'on sait pourquoi
il est allumé. Corriger tout problème
dès que possible avant qu'il ne se
transforme en une situation
dangereuse qui peut causer la
défaillance d'un pneu et un accident
grave.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-49íCertains modèles. MX-5_8U36-EC-05F_Edition2 Page197
Friday, June 17 2005 6:18 PM
Form No.8U36-EC-05F

Black plate (198,1)
Voyant allumé/avertisseur sonore
retentit
Lorsque le voyant du système de
surveillance de pression des pneus
s'allume ou lorsque l'avertisseur sonore de
pression des pneus retentit (environ 3
secondes), la pression de gonflage est trop
basse dans l'un ou plusieurs des pneus.
Régler la pression des pneus à la valeur
correcte. Se référer au tableau de gonflage
des pneus (page 10-6).
ATTENTION
Lors du remplacement ou de la
réparation des pneus, des jantes ou des
deux, faire faire le travail par un
concessionnaire agréé Mazda, sinon les
capteurs de pression des pneus peuvent
être endommagés.
REMARQUE
lEffectuer le réglage de pression des
pneus lorsque les pneus sont froids.
La pression de gonflage des pneus
varie selon la température des pneus;
il faut donc laisser le véhicule au
repos pendant une heure ou ne pas le
conduire plus de 1,6 km (1 mille)
avant de régler la pression de
gonflage des pneus. Lorsque la
pression est réglée sur des pneus
chauds selon une pression de
gonflage froide, le voyant/bip sonore
TPMS pourrait s'allumer après que
les pneus soient refroidis et que la
pression ne soit devenue inférieure
aux spécifications.
Un voyant TPMS allumé résultant
d'une baisse de la pression de
gonflage des pneus due à une
température ambiante froide peut
s'éteindre si la température ambiante
s'élève. Dans ce cas, il sera
également nécessaire d'ajuster les
pressions de gonflage des pneus. Si
le voyant TPMS s'allume à cause
d'une baisse de la pression de
gonflage des pneus, s'assurer de
vérifier et d'ajuster les pressions.
lUne fois les pressions de gonflage
ajustées, un certain temps peut être
nécessaire pour que le voyant TPMS
s'éteigne. Si le voyant TPMS reste
allumé, conduite le véhicule à une
vitesse d'au moins 25 km/h (16 mi/h)
pendant 10 minutes, puis vérifier
qu'il s'éteint.
5-50
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
MX-5_8U36-EC-05F_Edition2 Page198
Friday, June 17 2005 6:18 PM
Form No.8U36-EC-05F

Black plate (199,1)
Si le voyant du système de surveillance de
pression des pneus s'allume de nouveau
même après que les pressions des pneus
soient réglées, cela peut indiquer la
présence d'une crevaison.
Le voyant clignote
Lorsque le voyant clignote, cela peut
indiquer une anomalie du système.
S'adresser à un concessionnaire agréé
Mazda.
qVoyant de pneu à platí
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur d'allumage
est mis à la position ON.
Voyant allumé/avertisseur sonore
retentit
Si la pression de gonflage des pneus
diminue beaucoup après que le voyant
TPMS se soit allumé, ou si un pneu est
crevé, le voyant de pneu à plat s'allume
aussi, et un bip sonore retentit pendant
environ 30 secondes.
Se référer à la section Pneus à flancs
renforcés à la page 7-3.
qVoyant KEY (rouge)/Témoin
KEY (vert) (avec clé avancée)
Ce témoin a deux couleurs.
Voyant KEY (rouge)
Lorsque allumé
lLorsque le contacteur d'allumage est
tourné en position ON, il s'allume
momentanément puis s'éteint.
lSi une défaillance se produit dans le
système d'ouverture à télécommande
avancé, il s'allume en continu.
PRUDENCE
Voyant KEY:
Si le voyant KEY reste allumé, ne pas
continuer l'utilisation du système
d'ouverture à télécommande. Garer le
véhicule dans un endroit sûr et utiliser
la clé auxiliaire pour continuer la
conduite. Faire inspecter le véhicule
chez un concessionnaire agréé Mazda
dès que possible.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-51íCertains modèles. MX-5_8U36-EC-05F_Edition2 Page199
Friday, June 17 2005 6:18 PM
Form No.8U36-EC-05F

Black plate (200,1)
Lorsque clignotant
lDans les conditions suivantes, le
voyant KEY (rouge) clignote pour
informer le conducteur que le bouton
de démarrage ne tournera pas en
position ACC même s'il est enfoncé à
partir de la position LOCK.
lLa pile de la clé avancée est
complètement déchargée.
lLa clé avancée ne se trouve pas dans
la plage de fonctionnement.
lLa clé avancée se trouve dans des
zones où le système parvient
difficilement à détecter le signal
(page 3-7).
lUne clé d'un autre constructeur
comparable à la clé avancée se
trouve dans la plage de
fonctionnement.
lDans les conditions suivantes, le
voyant KEY (rouge) clignotera en
continu lorsque le bouton de démarrage
n'aura pas été remis en position LOCK
pour avertir le conducteur que la clé
avancée a été retirée du véhicule. Il
s'arrêtera de clignoter lorsque la clé
avancée sera replacée dans le véhicule.
lLe bouton de démarrage n'a pas été
remis en position LOCK, la portière
du conducteur est ouverte et la clé
avancée est retirée du véhicule.
lLe bouton de démarrage n'a pas été
remis en position LOCK et toutes
les portes sont fermées après que la
clé avancée ait été retirée du
véhicule.
REMARQUE
Le voyant clignotant KEY (rouge) et
l'avertisseur fonctionne simultanément
(page 3-22).
Témoin KEY (vert)
Lorsque allumé
Lorsque le bouton de démarrage est
enfoncé à partir de la position LOCK, le
système confirme que la clé avancée
adéquate se trouve à l'intérieur du
véhicule, le témoin KEY (vert) s'allume,
et le bouton de démarrage peut être tourné
en position ACC (page 3-10).
Lorsque clignotant
Lorsque la pile de la clé avancée est
faible, le témoin KEY clignote pendant 30
secondes après que le bouton de
démarrage ait été passé de la position ON
à la position ACC ou à la position LOCK.
Remplacer par une pile neuve avant que la
clé avancée ne devienne inutilisable (page
3-6).
REMARQUE
La clé avancée peut être programmée
pour que le témoin KEY (vert) ne
clignote pas même lorsque la pile est
faible.
Consulter Modifier les réglages
(fonction personnalisation) (page 3-21).
qTémoin d'immobilisateur
Ce témoin clignote à intervalles de 2
secondes lorsque le contacteur d'allumage
est tourné de la position ON à la position
ACC et le système d'immobilisation est
armé.
5-52
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
MX-5_8U36-EC-05F_Edition2 Page200
Friday, June 17 2005 6:19 PM
Form No.8U36-EC-05F
