MAZDA MODEL MX-5 2007 Manuel du propriétaire (in French)

Black plate (301,1)
REMARQUE
lS'assurer que le cric soit bien lubrifié
avant de l'utiliser.
(Avec système de surveillance de
pression des pneus)
lS'assurer d'enregistrer le signal de
code d'identification des capteurs de
pression des pneus lorsque les pneus
ou les jantes sont changés (page
5-35).
1. Garer le véhicule sur une surface horizontale, dans un endroit éloigné du
trafic et appliquer fermement le frein
de stationnement.
2. Avec une boîte de vitesses automatique passer en plage stationnement (P); avec
une boîte de vitesses manuelle engager
la marche arrière (R) ou la première
(1), et arrêter le moteur.
3. Allumer les feux de détresse.
4. Faire descendre les passagers du véhicule et les faire attendre dans un
endroit éloigné du véhicule et du trafic.
5. Sortir le cric et la trousse à outils (page 7-5). 6. Bloquer la roue diagonalement opposée
à la roue à changer. Pour bloquer une
roue, placer des cales à l'avant et à
l'arrière de la roue.
REMARQUE
Pour caler une roue, utiliser une pierre
ou un morceau de bois assez grand pour
bloquer la roue.
qRetrait de la roue
1. Desserrer chaque écrou de roue en les
tournant d'un tour dans le sens
contraire des aiguilles d'une montre,
mais ne pas en retirer jusqu'à ce que la
roue soit soulevée du sol.
En cas d'urgence
Pneu à plat
7-15
MX-5_8W84-EC-06J_Edition1 Page301
Wednesday, October 18 2006 11:1 AM
Form No.8W84-EC-06J

Black plate (302,1)
2. Placer le cric sous la position de levagela plus proche de la roue à changer.
Position de levage
PRUDENCE
N'utiliser que les positions de levage
avant et arrière recommandées dans
ce manuel:
Le fait d'essayer de soulever le
véhicule en utilisant des positions de
levage autres que celles
recommandées dans ce manuel est
dangereux. Le véhicule peut glisser du
cric et gravement blesser ou même
tuer quelqu'un. N'utiliser que les
positions de levage avant et arrière
recommandées dans ce manuel.
N'utiliser que le cric fourni avec ce
véhicule Mazda:
L'utilisation d'un cric non conçu pour
ce véhicule Mazda est dangereux. Le
véhicule peut glisser du cric et causer
de graves blessures.
Ne jamais placer d'objets sous le cric:
Le fait de soulever le véhicule avec un
objet placé sous le cric est dangereux.
Le cric risque de glisser et quelqu'un
risque d'être gravement blessé par le
cric ou le véhicule lorsqu'il tombe. 3. Introduire la manivelle de cric dans le
cric.
4. Tourner la manivelle du cric dans le sens des aiguilles d'une montre pour
soulever le véhicule juste assez pour
que la roue de secours puisse être
installée. Avant de retirer les écrous de
roue s'assurer que le véhicule est bien
stable et ne risque pas de glisser ou de
se déplacer.
5. Retirer les écrous de roue en lestournant dans le sens contraire des
aiguilles d'une montre, puis retirer la
roue.
7-16
En cas d'urgence
Pneu à plat
MX-5_8W84-EC-06J_Edition1 Page302
Wednesday, October 18 2006 11:1 AM
Form No.8W84-EC-06J

Black plate (303,1)
qEcrou de roue antivol
Si le véhicule est équipé d'écrous de roue
antivol optionnels, un d'eux est monté sur
chaque roue et une clé spéciale doit être
utilisée pour les retirer. Cette clé est fixée
à la clé à écrou. Les enregistrer auprès du
fabricant en remplissant la carte fournie
dans la boîte à gants et en la postant dans
l'enveloppe fournie. Si vous perdez cette
clé, s'assurer un concessionnaire agréé
Mazda ou utiliser le bon de commande du
fabricant, qui se trouve avec la carte
d'enregistrement.
Clé spéciale
Ecrou de roue antivol
Pour retirer l'écrou antivol
1. Obtenir la clé de l'écrou de roue
antivol.
2. Placer la clé sur l'écrou, et la maintenir bien perpendiculairement sur celui-ci.
Si la clé est maintenue à un angle, cela
risque d'endommager la clé et l'écrou.
Ne pas utiliser d'outil à air comprimé.
3. Placer la clé à écrou de roue sur la clé spéciale et appliquer une pression.
Tourner la clé dans le sens contraire
des aiguilles d'une montre pour retirer
l'écrou.
Pour installer l'écrou
1. Placer la clé sur l'écrou, et la maintenirbien perpendiculairement sur celui-ci.
Si la clé est maintenue à un angle, cela
risque d'endommager la clé et l'écrou.
Ne pas utiliser d'outil à air comprimé.
2. Placer la clé à écrou de roue sur la clé spéciale, appliquer une pression et
tourner la clé dans le sens des aiguilles
d'une montre.
qMontage de la roue
1. Retirer toute saleté des surfaces de
montage de la roue et du moyeu, et des
écrous de roue, à l'aide d'un chiffon.
En cas d'urgence
Pneu à plat
7-17
MX-5_8W84-EC-06J_Edition1 Page303
Wednesday, October 18 2006 11:2 AM
Form No.8W84-EC-06J

Black plate (304,1)
PRUDENCE
S'assurer que les surfaces de montage
de la roue et du moyeu, et les écrous
de roue sont propres avant de changer
ou de remplacer les roues:
Lors du changement de roue, le fait de
ne pas retirer la saleté des surfaces de
montage de la roue et du moyeu, et des
écrous de roue est dangereux. Les
écrous de roue peuvent se desserrer
lors de la conduite et la roue peut se
détacher du moyeu, causant un
accident.
2. Monter la roue.
3. Installer les écrous de roue avec le côté en biseau vers l'intérieur; les serrer à la
main.
PRUDENCE
Ne pas appliquer d'huile ou de graisse
aux boulons des écrous de roue et ne
pas serrer les écrous de roue à un
couple dépassant celui spécifié:
Le fait d'appliquer de l'huile ou de la
graisse aux boulons des écrous de
roue est dangereux. Les écrous de
roue peuvent se desserrer lors de la
conduite et la roue peut se détacher du
moyeu, causant un accident. De plus,
les écrous de roue risquent de
s'endommager s'ils sont trop serrés.
4. Tourner la manivelle de cric dans le sens contraire des aiguilles d'une
montre et abaisser le véhicule. Utiliser
la clé à écrou de roue pour serrer les
écrous de roue dans l'ordre indiqué.
Si l'on n'est pas certain du serrage des
écrous de roue, les faire vérifier par un
concessionnaire agréé Mazda.
Couple de serrage des écrous
N·m (kgf·m, ft·lbf) 88
―118
(9 ― 12, 65 ―87)
7-18
En cas d'urgence
Pneu à plat
MX-5_8W84-EC-06J_Edition1 Page304
Wednesday, October 18 2006 11:2 AM
Form No.8W84-EC-06J

Black plate (305,1)
PRUDENCE
Toujours serrer les écrous de roue
correctement:
Des écrous de roue incorrectement
serrés ou desserrés sont dangereux. La
roue peut ne pas tourner droit ou se
détacher. Ceci peut faire perdre le
contrôle du véhicule et causer un
grave accident.
S'assurer d'installer les écrous que
l'on a retirés ou de les remplacer par
des écrous à pas métrique identiques:
Les boulons et écrous de roue de ce
véhicule Mazda sont à pas métrique,
l'utilisation d'un écrou à pas non
métrique sur un boulon à pas
métrique est dangereuse. Un écrou
non métrique monté sur un boulon
métrique ne fixera pas la roue et
endommagera le boulon, ceci peut
faire que la roue se détache et causer
un accident.
5. Vérifier la pression de gonflage. Se référer au tableau de gonflage des
pneus à la page 10-7.
PRUDENCE
Ne pas conduire avec un pneu dont la
pression de gonflage est incorrecte:
Le fait de conduire avec des pneus
gonflés à une pression incorrecte est
dangereux. Des pneus gonflés à une
pression incorrecte peuvent affecter la
conduite et entraîner un accident.
REMARQUE
Pour éviter que le cric et la trousse à
outils ne fassent du bruit, les ranger
correctement.
En cas d'urgence
Pneu à plat
7-19
MX-5_8W84-EC-06J_Edition1 Page305
Wednesday, October 18 2006 11:2 AM
Form No.8W84-EC-06J

Black plate (306,1)
Surchauffe
Si la jauge de température du moteur
indique une surchauffe, la puissance du
véhicule est réduite ou si un bruit de
cognement ou de cliquetis est nettement
audible, cela indique que le moteur
surchauffe.
PRUDENCE
Couper le contact et s'assurer
que le ventilateur ne tourne pas avant
d'entreprendre des travaux à
proximité du ventilateur de
refroidissement:
Il est dangereux de travailler à
proximité du ventilateur de
refroidissement lorsque celui-ci
fonctionne. Le ventilateur pourrait
continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que la
température du compartiment moteur
est élevée. On risque d'être blessé
gravement par les ailettes tournantes
du ventilateur.
Ne pas retirer le bouchon
du circuit de refroidissement lorsque
le moteur et le radiateur sont chauds:
Lorsque le moteur et le radiateur sont
chauds, du liquide de refroidissement
brûlant et de la vapeur risquent de
jaillir sous pression et causer de
graves blessures.
PRUDENCE
N'ouvrir le capot que lorsque de la
vapeur ne s'échappe plus du moteur:
La vapeur provenant d'un moteur qui
surchauffe est dangereuse. On peut
être brûlé par cette vapeur qui s'en
échappe.
REMARQUE
Lorsque le liquide de refroidissement
du moteur dépasse une certaine
température préréglée, un ventilateur de
refroidissement électrique se met en
marche. Il continuera de tourner
pendant environ 10 minutes après que
le contacteur d'allumage a été mis sur la
position d'arrêt.
Si la jauge de température du moteur
indique une surchauffe:
1. Se garer prudemment sur le bord de la route.
2. Dans le cas d'une boîte de vitesses automatique, passer en plage
stationnement (P), et dans le cas d'une
boîte de vitesses manuelle passer au
point mort.
3. Tirer le frein de stationnement.
4. Eteindre le climatiseur.
7-20
En cas d'urgence
Surchauffe
MX-5_8W84-EC-06J_Edition1 Page306
Wednesday, October 18 2006 11:2 AM
Form No.8W84-EC-06J

Black plate (307,1)
5. Vérifier si du liquide derefroidissement ou de la vapeur
s'échappe de sous le capot ou du
compartiment moteur.
Si de la vapeur s'échappe du
compartiment moteur:
Ne pas approcher de l'avant du
véhicule. Arrêter le moteur.
Attendre que la vapeur se dissipe, puis
ouvrir le capot et mettre le moteur en
marche.
Si, ni du liquide de refroidissement,
ni de la vapeur ne s'échappe:
Ouvrir le capot et laisser tourner le
moteur au ralenti jusqu'à ce qu'il se
refroidisse.
ATTENTION
Si le ventilateur de refroidissement ne
fonctionne pas lorsque le moteur
tourne, la température du moteur
augmentera. Arrêter le moteur et faire
appel à un concessionnaire agréé
Mazda.
6. S'assurer que le ventilateur de refroidissement fonctionne, puis arrêter
le moteur lorsque la température a
baissé.
7. Lorsqu'il s'est refroidi, vérifier le niveau du liquide de refroidissement.
S'il est bas, voir s'il y a des fuites de
liquide de refroidissement au niveau du
radiateur et des durites.
Si l'on découvre une fuite ou autres
dommages, ou si du liquide de
refroidissement fuit toujours:
Arrêter le moteur et faire appel à un
concessionnaire agréé Mazda.
Bouchon du circuit
de refroidissement
Réservoir de liquide de refroidissement
Si aucun problème n'est découvert, le
moteur est refroidi et aucune fuite n'est
apparente:
Faire prudemment l'appoint de liquide de
refroidissement, au besoin (page 8-23).
ATTENTION
Si le moteur continue de surchauffer ou
surchauffe fréquemment, faire vérifier
le circuit de refroidissement. Le moteur
risque d'être sérieusement endommagé
si les réparations nécessaires n'y sont
pas apportées. S'adresser à un
concessionnaire agréé Mazda.
En cas d'urgence
Surchauffe
7-21
MX-5_8W84-EC-06J_Edition1 Page307
Wednesday, October 18 2006 11:2 AM
Form No.8W84-EC-06J

Black plate (308,1)
Démarrage d'un moteur noyé
Si le moteur ne démarre pas, il peut être
noyé (quantité excessive de carburant
dans les cylindres).
Suivre les étapes suivantes:
1. Enfoncer la pédale d'accélérateur àfond et la maintenir dans cette position.
2. Mettre le contacteur d'allumage sur la position START et le garder à cette
position ―pendant 10 secondes au
maximum. Si le moteur démarre,
relâcher immédiatement la clé et
l'accélérateur pour éviter d'emballer le
moteur.
3. Si le moteur ne démarre pas, le lancer ―pas plus de 10 secondes, sans
appuyer sur la pédale d'accélérateur.
7-22
En cas d'urgence
Démarrage d'urgence
MX-5_8W84-EC-06J_Edition1 Page308
Wednesday, October 18 2006 11:2 AM
Form No.8W84-EC-06J

Black plate (309,1)
Démarrage avec batterie de secours
Le démarrage avec une batterie de secours est dangereux s'il n'est pas fait correctement.
Suivre prudemment les instructions suivantes. Si l'on est pas certain de comment réaliser
un démarrage avec une batterie de secours, s'adresser à un mécanicien compétent.
PRUDENCE
Suivre ces précautions soigneusement:
Pour une manipulation sûre et correcte de la batterie, lire soigneusement les
précautions suivantes avant d'utiliser ou inspecter la batterie.
S'assurer de toujours porter des lunettes de protection lorsque l'on travaille
près de la batterie:
Travailler sans lunettes de protection est dangereux. Le liquide de la batterie contient
de l'ACIDE SULFURIQUE qui peut causer la cécité s'il entre en contact avec vos
yeux. Aussi, l'hydrogène produit pendant le fonctionnement normal de la batterie,
peut s'enflammer et faire exploser la batterie.
Porter des lunettes de protection et des gants de protection pour éviter le contact
avec du liquide de la batterie:
Du liquide de batterie renversé est dangereux.
Le liquide de la batterie contient de l'ACIDE SULFURIQUE qui peut causer de
graves blessures s'il entre en contact avec vos yeux, votre peau ou vos vêtements. Si
cela se produit, se rincer immédiatement les yeux avec de l'eau pendant 15 minutes ou
se laver la peau complètement et consulter un médecin.
S'assurer de toujours garder les batteries hors de portée des enfants:
Le fait de laisser des enfants jouer près d'une batterie est dangereux. Du liquide de
batterie peut causer de graves blessures s'il entre en contact avec les yeux ou la peau.
En cas d'urgence
Démarrage d'urgence
7-23
MX-5_8W84-EC-06J_Edition1 Page309
Wednesday, October 18 2006 11:2 AM
Form No.8W84-EC-06J

Black plate (310,1)

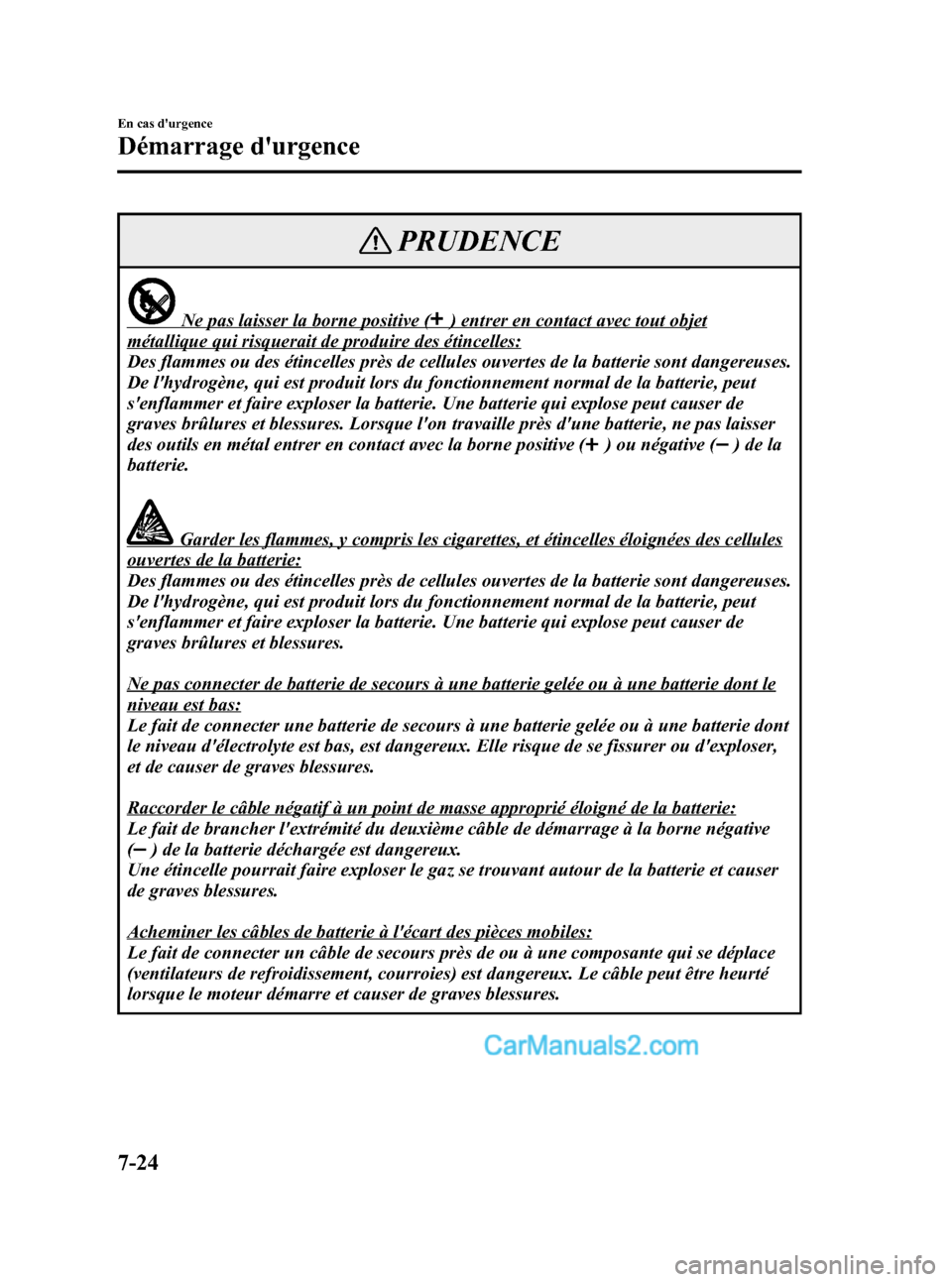

PRUDENCE
Ne pas laisser la borne positive () entrer en contact avec tout objet
métallique qui risquerait de produire des étincelles:
Des flammes ou des étincelles près de cellules ouvertes de la batterie sont dangereuses.
De l'hydrogène, qui est produit lors du fonctionnement normal de la batterie, peut
s'enflammer et faire exploser la batterie. Une batterie qui explose peut causer de
graves brûlures et blessures. Lorsque l'on travaille près d'une batterie, ne pas laisser
des outils en métal entrer en contact avec la borne positive (
) ou négative ()dela
batterie.
Garder les flammes, y compris les cigarettes, et étincelles éloignées des cellules
ouvertes de la batterie:
Des flammes ou des étincelles près de cellules ouvertes de la batterie sont dangereuses.
De l'hydrogène, qui est produit lors du fonctionnement normal de la batterie, peut
s'enflammer et faire exploser la batterie. Une batterie qui explose peut causer de
graves brûlures et blessures.
Ne pas connecter de batterie de secours à une batterie gelée ou à une batterie dont le
niveau est bas:
Le fait de connecter une batterie de secours à une batterie gelée ou à une batterie dont
le niveau d'électrolyte est bas, est dangereux. Elle risque de se fissurer ou d'exploser,
et de causer de graves blessures.
Raccorder le câble négatif à un point de masse approprié éloigné de la batterie:
Le fait de brancher l'extrémité du deuxième câble de démarrage à la borne négative
(
) de la batterie déchargée est dangereux.
Une étincelle pourrait faire exploser le gaz se trouvant autour de la batterie et causer
de graves blessures.
Acheminer les câbles de batterie à l'écart des pièces mobiles:
Le fait de connecter un câble de secours près de ou à une composante qui se déplace
(ventilateurs de refroidissement, courroies) est dangereux. Le câble peut être heurté
lorsque le moteur démarre et causer de graves blessures.
7-24
En cas d'urgence
Démarrage d'urgence
MX-5_8W84-EC-06J_Edition1 Page310
Wednesday, October 18 2006 11:2 AM
Form No.8W84-EC-06J
