MAZDA MODEL MX-5 2017 Manual do proprietário (in Portuguese)

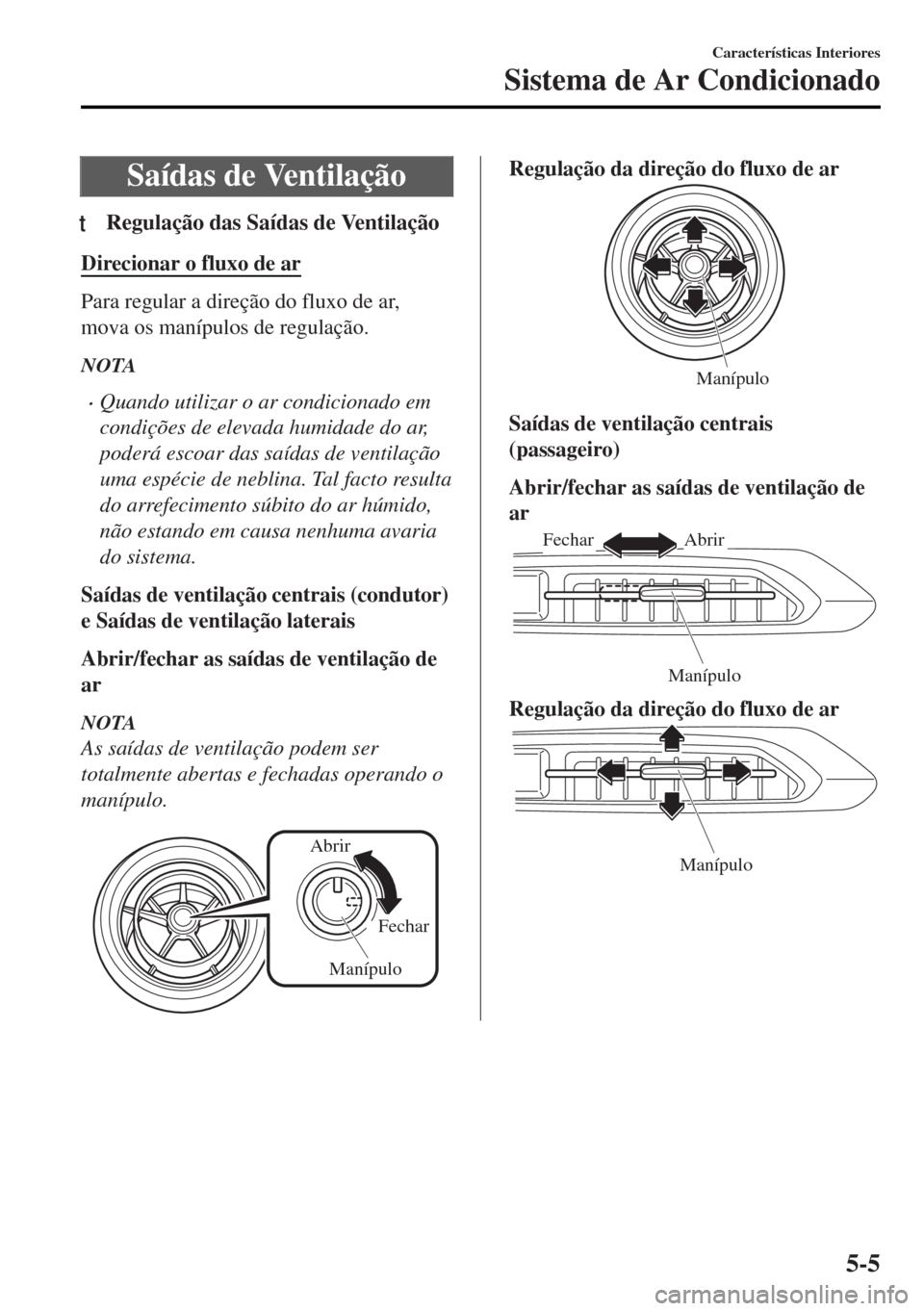

Saídas de Ventilação
tRegulação das Saídas de Ventilação
Direcionar o fluxo de ar
Para regular a direção do fluxo de ar,
mova os manípulos de regulação.
NOTA
•Quando utilizar o ar condicionado em
condições de elevada humidade do ar,
poderá escoar das saídas de ventilação
uma espécie de neblina. Tal facto resulta
do arrefecimento súbito do ar húmido,
não estando em causa nenhuma avaria
do sistema.
Saídas de ventilação centrais (condutor)
e Saídas de ventilação laterais
Abrir/fechar as saídas de ventilação de
ar
NOTA
As saídas de ventilação podem ser
totalmente abertas e fechadas operando o
manípulo.
Abrir
Fechar
Manípulo
Regulação da direção do fluxo de ar
Manípulo
Saídas de ventilação centrais
(passageiro)
Abrir/fechar as saídas de ventilação de
ar
AbrirFechar
Manípulo
Regulação da direção do fluxo de ar
Manípulo
Características Interiores
Sistema de Ar Condicionado
5-5

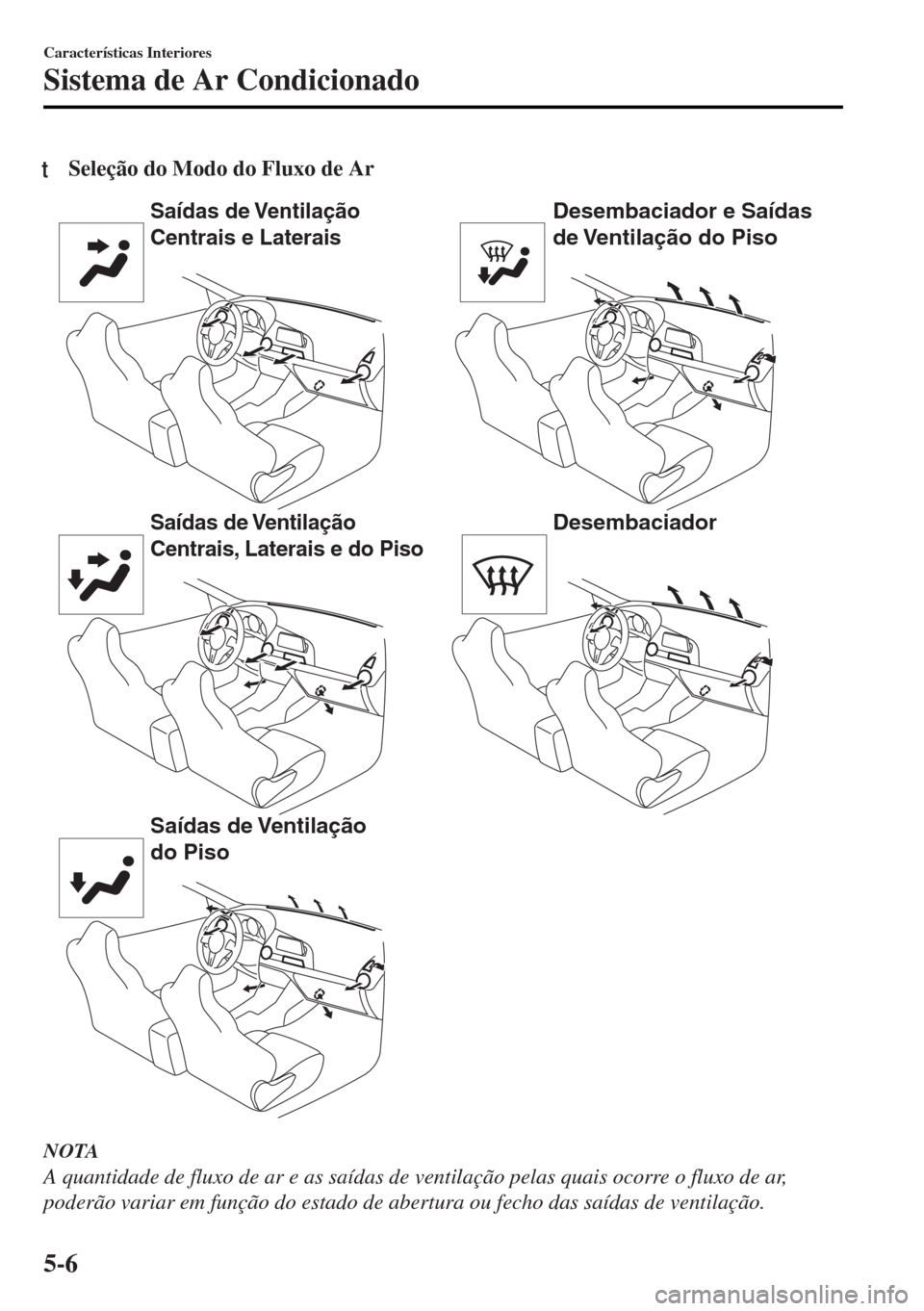

tSeleção do Modo do Fluxo de Ar
Saídas de Ventilação
Centrais e Laterais
Saídas de Ventilação
Centrais, Laterais e do Piso
Saídas de Ventilação
do PisoDesembaciador e Saídas
de Ventilação do Piso
Desembaciador
NOTA
A quantidade de fluxo de ar e as saídas de ventilação pelas quais ocorre o fluxo de ar,
poderão variar em função do estado de abertura ou fecho das saídas de ventilação.
Características Interiores
Sistema de Ar Condicionado
5-6

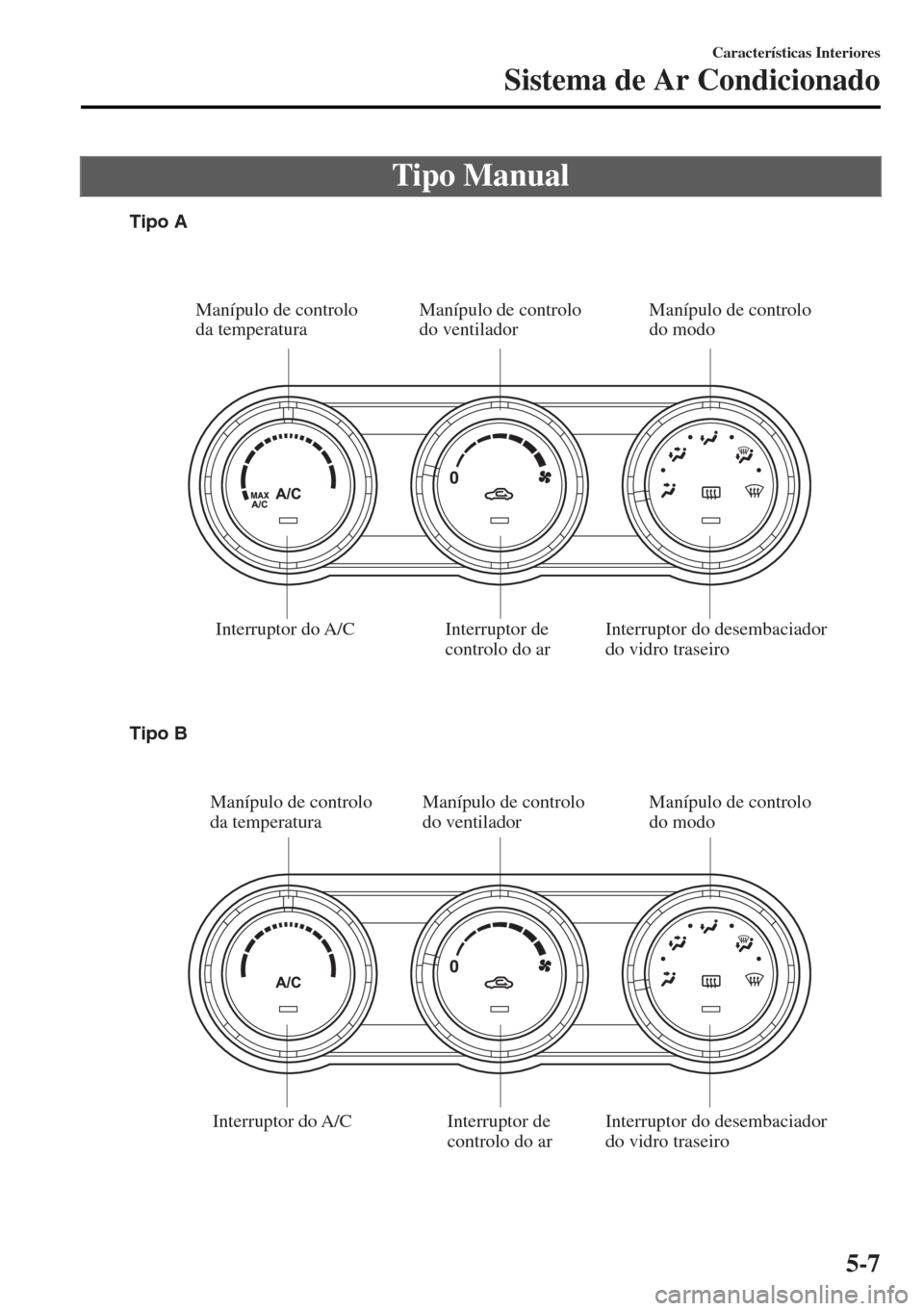

Tipo Manual
Interruptor do desembaciador
do vidro traseiro Interruptor de
controlo do ar Manípulo de controlo
do ventilador Manípulo de controlo
da temperatura
Interruptor do A/C
Interruptor do desembaciador
do vidro traseiro Interruptor de
controlo do ar Interruptor do A/CManípulo de controlo
do modo
Manípulo de controlo
do ventilador Manípulo de controlo
da temperaturaManípulo de controlo
do modo Tipo A
Tipo B
Características Interiores
Sistema de Ar Condicionado
5-7

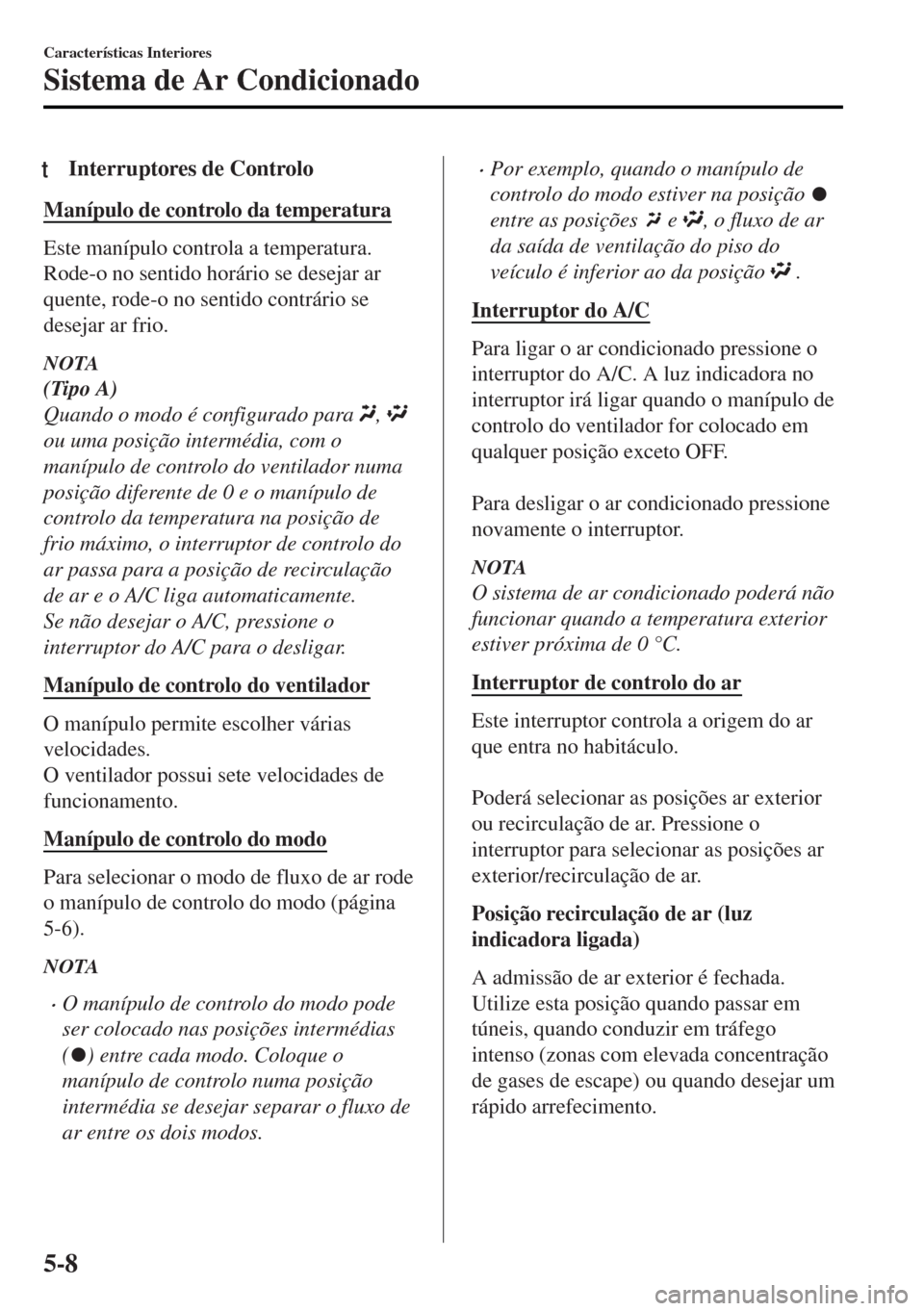

tInterruptores de Controlo
Manípulo de controlo da temperatura
Este manípulo controla a temperatura.
Rode-o no sentido horário se desejar ar
quente, rode-o no sentido contrário se
desejar ar frio.
NOTA
(Tipo A)
Quando o modo é configurado para
,
ou uma posição intermédia, com o
manípulo de controlo do ventilador numa
posição diferente de 0 e o manípulo de
controlo da temperatura na posição de
frio máximo, o interruptor de controlo do
ar passa para a posição de recirculação
de ar e o A/C liga automaticamente.
Se não desejar o A/C, pressione o
interruptor do A/C para o desligar.
Manípulo de controlo do ventilador
O manípulo permite escolher várias
velocidades.
O ventilador possui sete velocidades de
funcionamento.
Manípulo de controlo do modo
Para selecionar o modo de fluxo de ar rode
o manípulo de controlo do modo (página
5-6).
NOTA
•O manípulo de controlo do modo pode
ser colocado nas posições intermédias
(
) entre cada modo. Coloque o
manípulo de controlo numa posição
intermédia se desejar separar o fluxo de
ar entre os dois modos.
•Por exemplo, quando o manípulo de
controlo do modo estiver na posição
entre as posições e , o fluxo de ar
da saída de ventilação do piso do
veículo é inferior ao da posição
.
Interruptor do A/C
Para ligar o ar condicionado pressione o
interruptor do A/C. A luz indicadora no
interruptor irá ligar quando o manípulo de
controlo do ventilador for colocado em
qualquer posição exceto OFF.

Para desligar o ar condicionado pressione
novamente o interruptor.
NOTA
O sistema de ar condicionado poderá não
funcionar quando a temperatura exterior
estiver próxima de 0 °C.
Interruptor de controlo do ar
Este interruptor controla a origem do ar
que entra no habitáculo.

Poderá selecionar as posições ar exterior
ou recirculação de ar. Pressione o
interruptor para selecionar as posições ar
exterior/recirculação de ar.
Posição recirculação de ar (luz
indicadora ligada)
A admissão de ar exterior é fechada.
Utilize esta posição quando passar em
túneis, quando conduzir em tráfego
intenso (zonas com elevada concentração
de gases de escape) ou quando desejar um
rápido arrefecimento.
Características Interiores
Sistema de Ar Condicionado
5-8

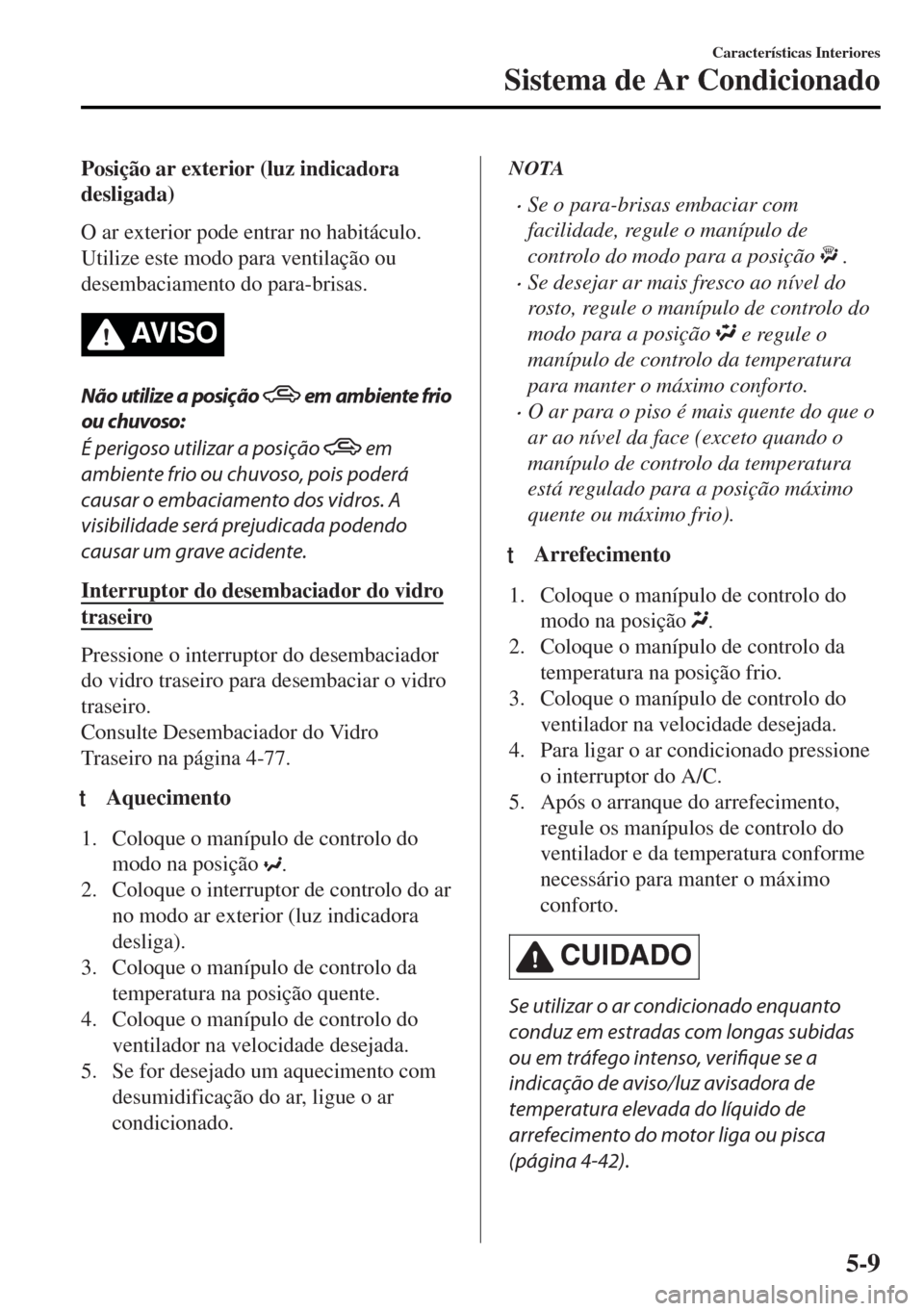

Posição ar exterior (luz indicadora
desligada)
O ar exterior pode entrar no habitáculo.
Utilize este modo para ventilação ou
desembaciamento do para-brisas.
AV I S O
Não utilize a posição em ambiente frio
ou chuvoso:
É perigoso utilizar a posição
em
ambiente frio ou chuvoso, pois poderá
causar o embaciamento dos vidros. A
visibilidade será prejudicada podendo
causar um grave acidente.
Interruptor do desembaciador do vidro
traseiro
Pressione o interruptor do desembaciador
do vidro traseiro para desembaciar o vidro
traseiro.
Consulte Desembaciador do Vidro
Traseiro na página 4-77.
tAquecimento
1. Coloque o manípulo de controlo do
modo na posição
.
2. Coloque o interruptor de controlo do ar
no modo ar exterior (luz indicadora
desliga).
3. Coloque o manípulo de controlo da
temperatura na posição quente.
4. Coloque o manípulo de controlo do
ventilador na velocidade desejada.
5. Se for desejado um aquecimento com
desumidificação do ar, ligue o ar
condicionado.
NOTA
•Se o para-brisas embaciar com
facilidade, regule o manípulo de
controlo do modo para a posição
.
•Se desejar ar mais fresco ao nível do
rosto, regule o manípulo de controlo do
modo para a posição
e regule o
manípulo de controlo da temperatura
para manter o máximo conforto.
•O ar para o piso é mais quente do que o
ar ao nível da face (exceto quando o
manípulo de controlo da temperatura
está regulado para a posição máximo
quente ou máximo frio).
tArrefecimento
1. Coloque o manípulo de controlo do
modo na posição
.
2. Coloque o manípulo de controlo da
temperatura na posição frio.
3. Coloque o manípulo de controlo do
ventilador na velocidade desejada.
4. Para ligar o ar condicionado pressione
o interruptor do A/C.
5. Após o arranque do arrefecimento,
regule os manípulos de controlo do
ventilador e da temperatura conforme
necessário para manter o máximo
conforto.
CUIDADO
Se utilizar o ar condicionado enquanto
conduz em estradas com longas subidas
ou em tráfego intenso, verifique se a
indicação de aviso/luz avisadora de
temperatura elevada do líquido de
arrefecimento do motor liga ou pisca
(página 4-42).
Características Interiores
Sistema de Ar Condicionado
5-9

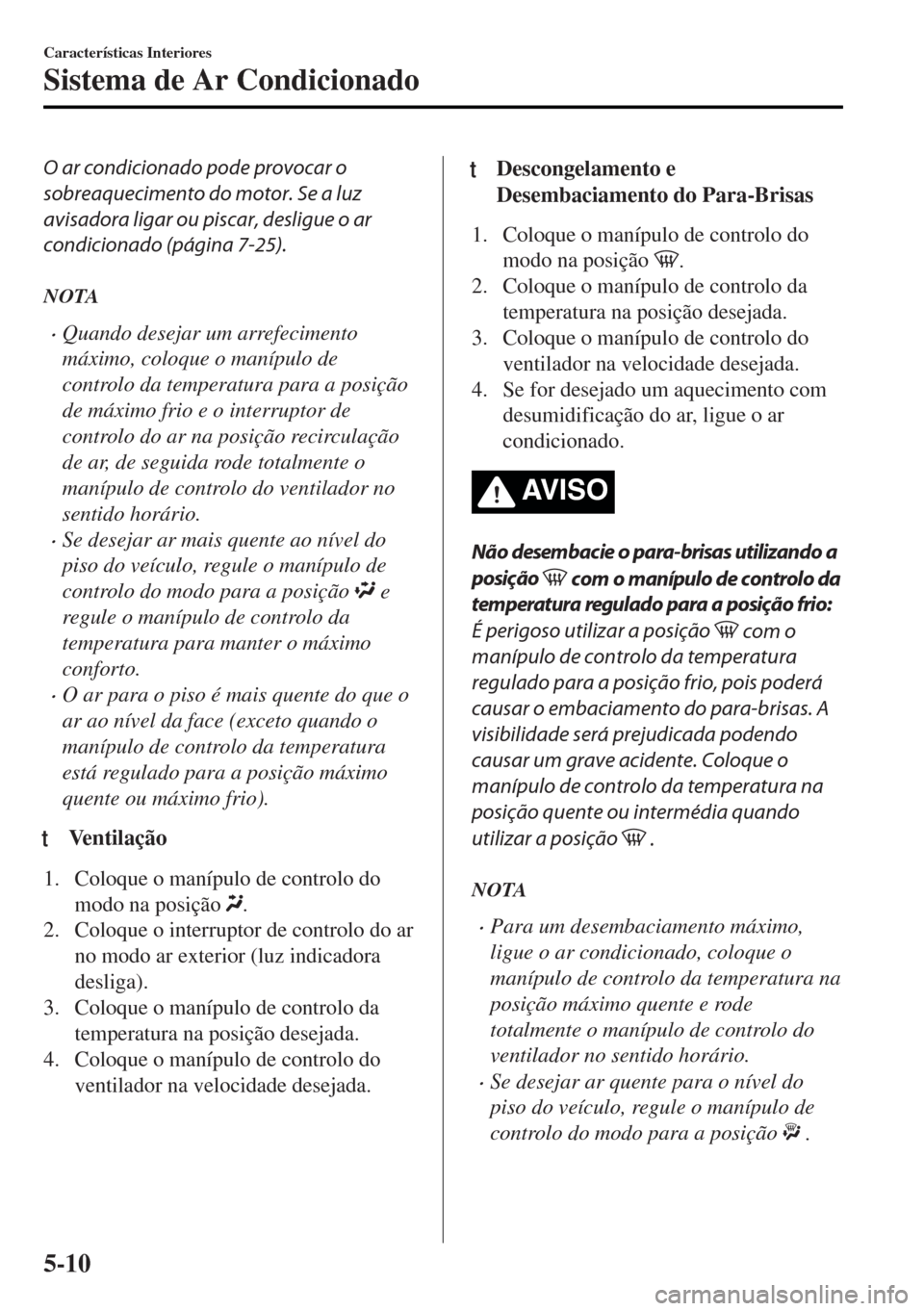

O ar condicionado pode provocar o
sobreaquecimento do motor. Se a luz
avisadora ligar ou piscar, desligue o ar
condicionado (página 7-25).
NOTA
•Quando desejar um arrefecimento
máximo, coloque o manípulo de
controlo da temperatura para a posição
de máximo frio e o interruptor de
controlo do ar na posição recirculação
de ar, de seguida rode totalmente o
manípulo de controlo do ventilador no
sentido horário.
•Se desejar ar mais quente ao nível do
piso do veículo, regule o manípulo de
controlo do modo para a posição
e
regule o manípulo de controlo da
temperatura para manter o máximo
conforto.
•O ar para o piso é mais quente do que o
ar ao nível da face (exceto quando o
manípulo de controlo da temperatura
está regulado para a posição máximo
quente ou máximo frio).
tVe n t i l a ç ã o
1. Coloque o manípulo de controlo do
modo na posição
.
2. Coloque o interruptor de controlo do ar
no modo ar exterior (luz indicadora
desliga).
3. Coloque o manípulo de controlo da
temperatura na posição desejada.
4. Coloque o manípulo de controlo do
ventilador na velocidade desejada.
tDescongelamento e
Desembaciamento do Para-Brisas
1. Coloque o manípulo de controlo do
modo na posição
.
2. Coloque o manípulo de controlo da
temperatura na posição desejada.
3. Coloque o manípulo de controlo do
ventilador na velocidade desejada.
4. Se for desejado um aquecimento com
desumidificação do ar, ligue o ar
condicionado.
AV I S O
Não desembacie o para-brisas utilizando a
posição
com o manípulo de controlo da
temperatura regulado para a posição frio:
É perigoso utilizar a posição
com o
manípulo de controlo da temperatura
regulado para a posição frio, pois poderá
causar o embaciamento do para-brisas. A
visibilidade será prejudicada podendo
causar um grave acidente. Coloque o
manípulo de controlo da temperatura na
posição quente ou intermédia quando
utilizar a posição
.
NOTA
•Para um desembaciamento máximo,
ligue o ar condicionado, coloque o
manípulo de controlo da temperatura na
posição máximo quente e rode
totalmente o manípulo de controlo do
ventilador no sentido horário.
•Se desejar ar quente para o nível do
piso do veículo, regule o manípulo de
controlo do modo para a posição
.
Características Interiores
Sistema de Ar Condicionado
5-10

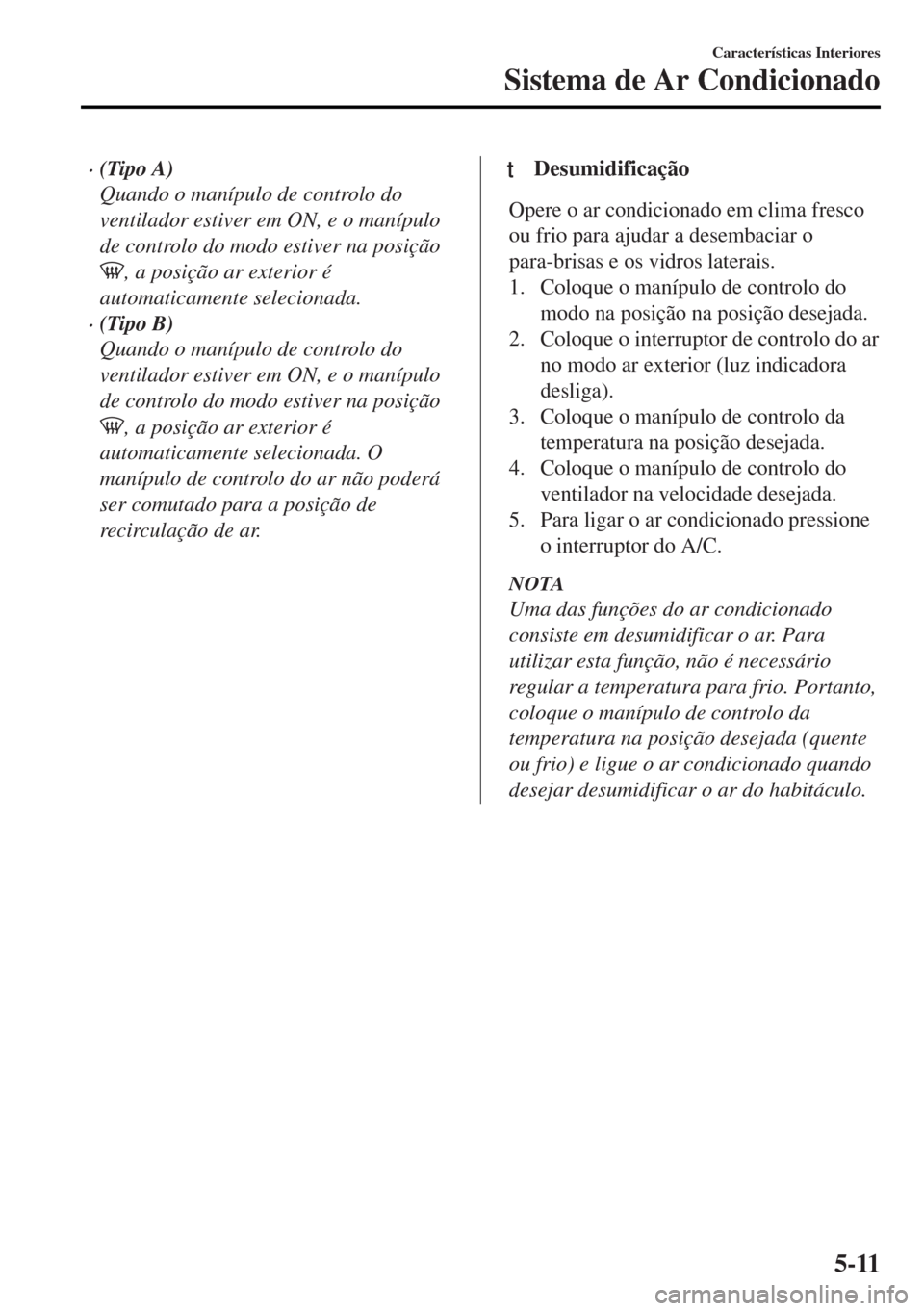

•(Tipo A)
Quando o manípulo de controlo do
ventilador estiver em ON, e o manípulo
de controlo do modo estiver na posição
, a posição ar exterior é
automaticamente selecionada.
•(Tipo B)
Quando o manípulo de controlo do
ventilador estiver em ON, e o manípulo
de controlo do modo estiver na posição
, a posição ar exterior é
automaticamente selecionada. O
manípulo de controlo do ar não poderá
ser comutado para a posição de
recirculação de ar.
tDesumidificação
Opere o ar condicionado em clima fresco
ou frio para ajudar a desembaciar o
para-brisas e os vidros laterais.
1. Coloque o manípulo de controlo do
modo na posição na posição desejada.
2. Coloque o interruptor de controlo do ar
no modo ar exterior (luz indicadora
desliga).
3. Coloque o manípulo de controlo da
temperatura na posição desejada.
4. Coloque o manípulo de controlo do
ventilador na velocidade desejada.
5. Para ligar o ar condicionado pressione
o interruptor do A/C.
NOTA
Uma das funções do ar condicionado
consiste em desumidificar o ar. Para
utilizar esta função, não é necessário
regular a temperatura para frio. Portanto,
coloque o manípulo de controlo da
temperatura na posição desejada (quente
ou frio) e ligue o ar condicionado quando
desejar desumidificar o ar do habitáculo.
Características Interiores
Sistema de Ar Condicionado
5-11

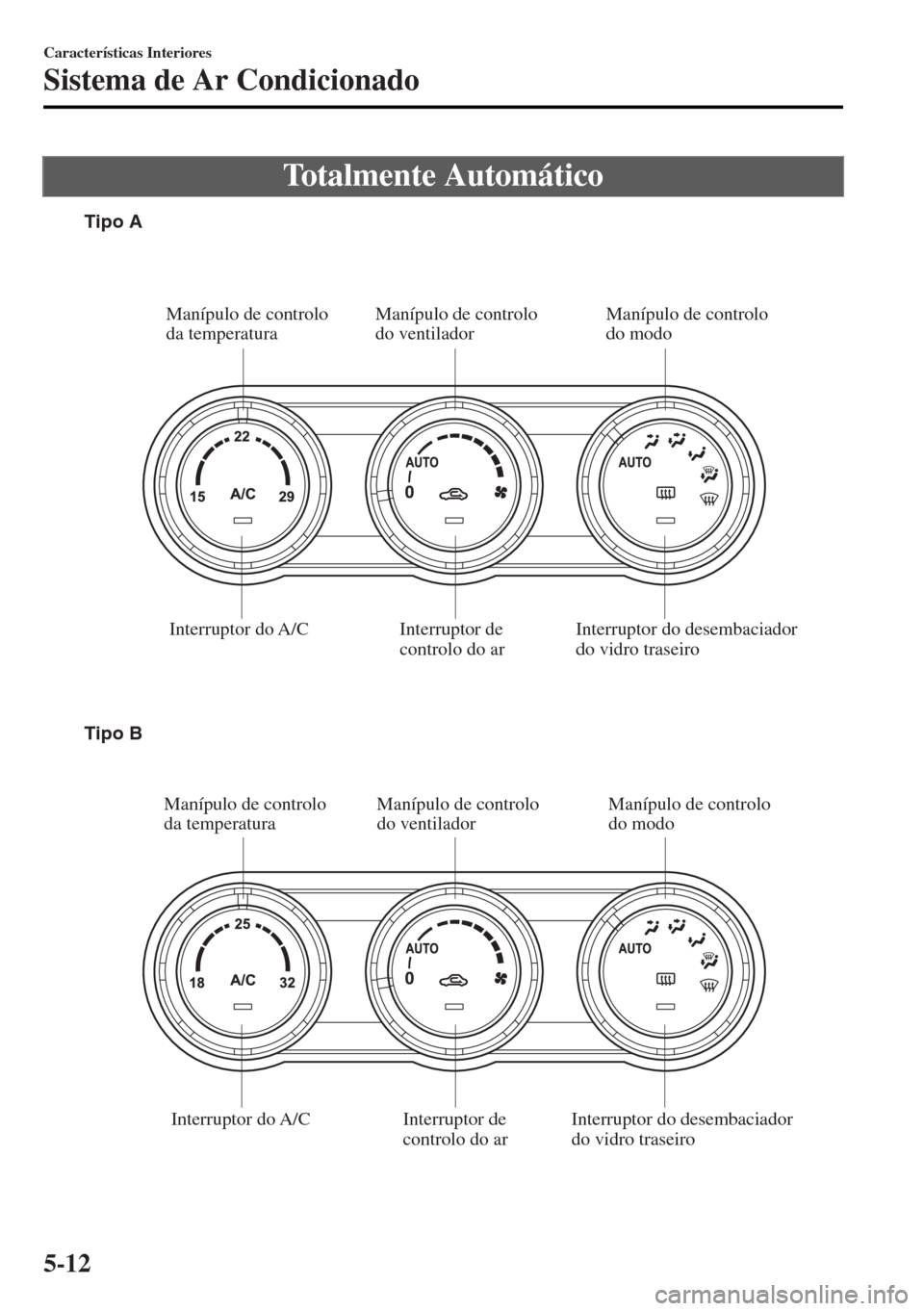

Totalmente Automático
Interruptor do desembaciador
do vidro traseiro Interruptor de
controlo do ar Manípulo de controlo
do ventilador Manípulo de controlo
da temperatura
Interruptor do A/C
Interruptor do desembaciador
do vidro traseiro Interruptor de
controlo do ar Interruptor do A/CManípulo de controlo
do modo
Manípulo de controlo
do ventilador Manípulo de controlo
da temperaturaManípulo de controlo
do modo Tipo A
Tipo B
Características Interiores
Sistema de Ar Condicionado
5-12

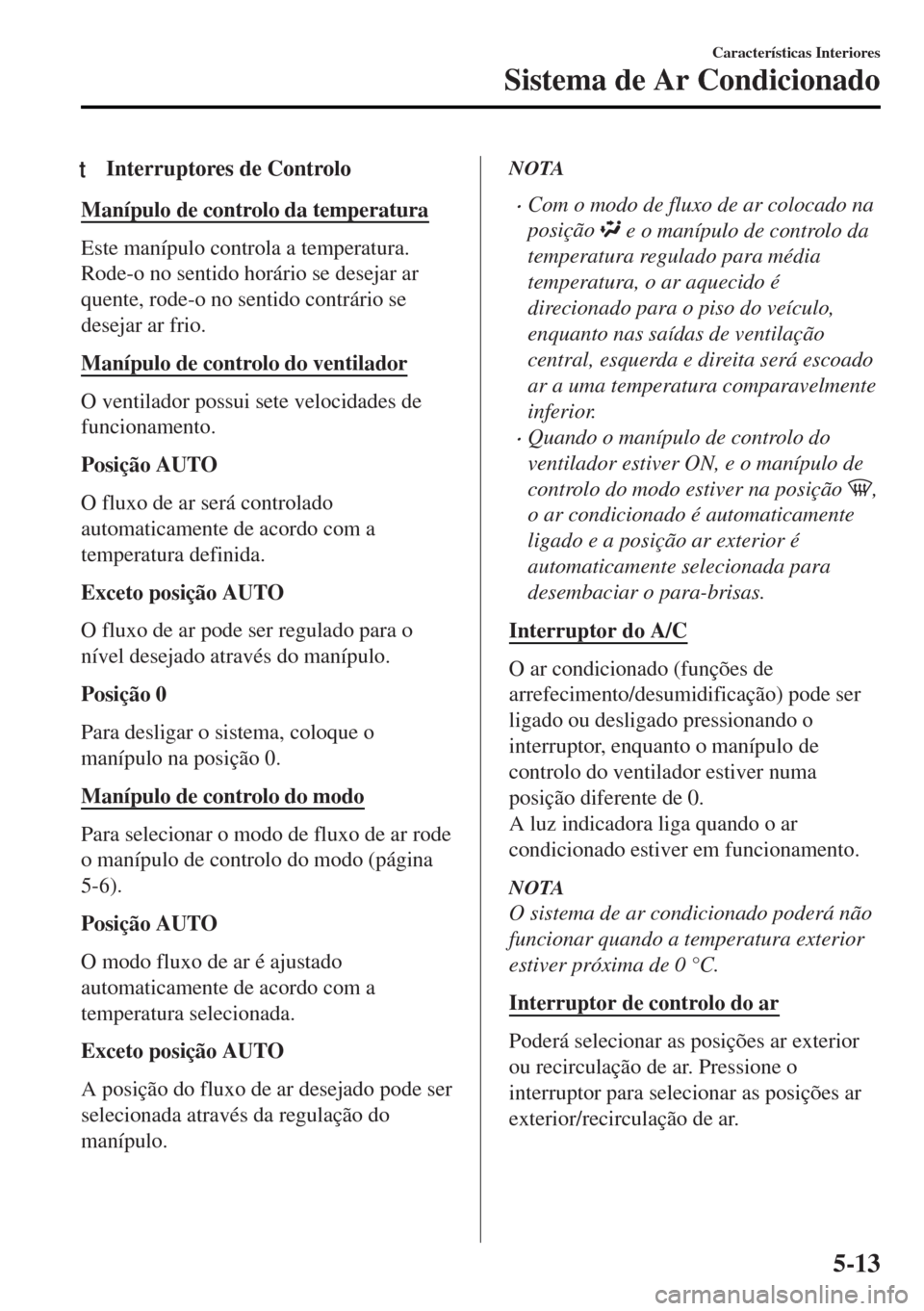

tInterruptores de Controlo
Manípulo de controlo da temperatura
Este manípulo controla a temperatura.
Rode-o no sentido horário se desejar ar
quente, rode-o no sentido contrário se
desejar ar frio.
Manípulo de controlo do ventilador
O ventilador possui sete velocidades de
funcionamento.
Posição AUTO
O fluxo de ar será controlado
automaticamente de acordo com a
temperatura definida.
Exceto posição AUTO
O fluxo de ar pode ser regulado para o
nível desejado através do manípulo.
Posição 0
Para desligar o sistema, coloque o
manípulo na posição 0.
Manípulo de controlo do modo
Para selecionar o modo de fluxo de ar rode
o manípulo de controlo do modo (página
5-6).
Posição AUTO
O modo fluxo de ar é ajustado
automaticamente de acordo com a
temperatura selecionada.
Exceto posição AUTO
A posição do fluxo de ar desejado pode ser
selecionada através da regulação do
manípulo.
NOTA
•Com o modo de fluxo de ar colocado na
posição
e o manípulo de controlo da
temperatura regulado para média
temperatura, o ar aquecido é
direcionado para o piso do veículo,
enquanto nas saídas de ventilação
central, esquerda e direita será escoado
ar a uma temperatura comparavelmente
inferior.
•Quando o manípulo de controlo do
ventilador estiver ON, e o manípulo de
controlo do modo estiver na posição
,
o ar condicionado é automaticamente
ligado e a posição ar exterior é
automaticamente selecionada para
desembaciar o para-brisas.
Interruptor do A/C
O ar condicionado (funções de
arrefecimento/desumidificação) pode ser
ligado ou desligado pressionando o
interruptor, enquanto o manípulo de
controlo do ventilador estiver numa
posição diferente de 0.
A luz indicadora liga quando o ar
condicionado estiver em funcionamento.
NOTA
O sistema de ar condicionado poderá não
funcionar quando a temperatura exterior
estiver próxima de 0 °C.
Interruptor de controlo do ar
Poderá selecionar as posições ar exterior
ou recirculação de ar. Pressione o
interruptor para selecionar as posições ar
exterior/recirculação de ar.
Características Interiores
Sistema de Ar Condicionado
5-13

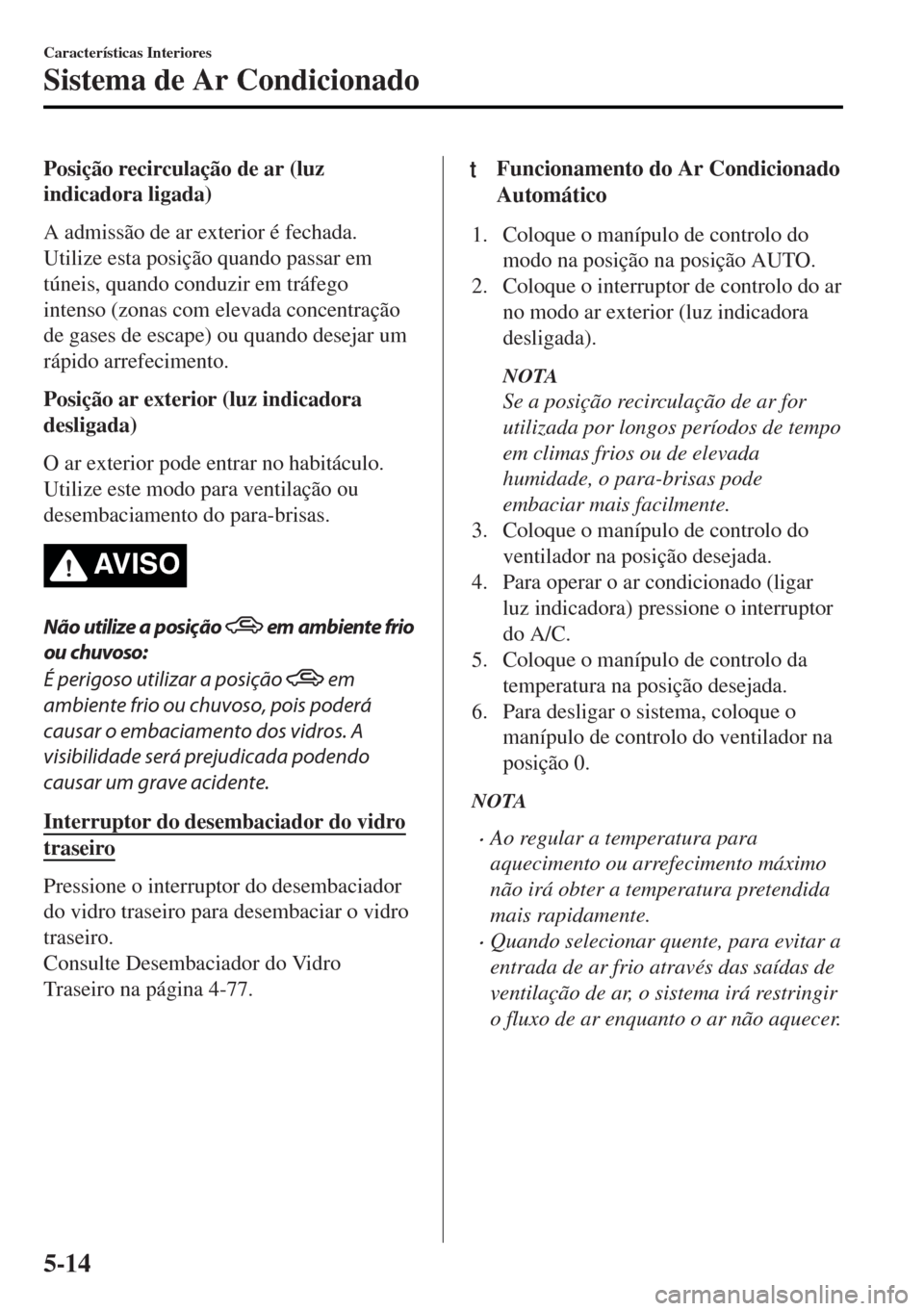

Posição recirculação de ar (luz
indicadora ligada)
A admissão de ar exterior é fechada.
Utilize esta posição quando passar em
túneis, quando conduzir em tráfego
intenso (zonas com elevada concentração
de gases de escape) ou quando desejar um
rápido arrefecimento.
Posição ar exterior (luz indicadora
desligada)
O ar exterior pode entrar no habitáculo.
Utilize este modo para ventilação ou
desembaciamento do para-brisas.
AV I S O
Não utilize a posição em ambiente frio
ou chuvoso:
É perigoso utilizar a posição
em
ambiente frio ou chuvoso, pois poderá
causar o embaciamento dos vidros. A
visibilidade será prejudicada podendo
causar um grave acidente.
Interruptor do desembaciador do vidro
traseiro
Pressione o interruptor do desembaciador
do vidro traseiro para desembaciar o vidro
traseiro.
Consulte Desembaciador do Vidro
Traseiro na página 4-77.
tFuncionamento do Ar Condicionado
Automático
1. Coloque o manípulo de controlo do
modo na posição na posição AUTO.
2. Coloque o interruptor de controlo do ar
no modo ar exterior (luz indicadora
desligada).
NOTA
Se a posição recirculação de ar for
utilizada por longos períodos de tempo
em climas frios ou de elevada
humidade, o para-brisas pode
embaciar mais facilmente.
3. Coloque o manípulo de controlo do
ventilador na posição desejada.
4. Para operar o ar condicionado (ligar
luz indicadora) pressione o interruptor
do A/C.
5. Coloque o manípulo de controlo da
temperatura na posição desejada.
6. Para desligar o sistema, coloque o
manípulo de controlo do ventilador na
posição 0.
NOTA
•Ao regular a temperatura para
aquecimento ou arrefecimento máximo
não irá obter a temperatura pretendida
mais rapidamente.
•Quando selecionar quente, para evitar a
entrada de ar frio através das saídas de
ventilação de ar, o sistema irá restringir
o fluxo de ar enquanto o ar não aquecer.
Características Interiores
Sistema de Ar Condicionado
5-14
