MAZDA MODEL MX-5 2017 Manuale del proprietario (in Italian)

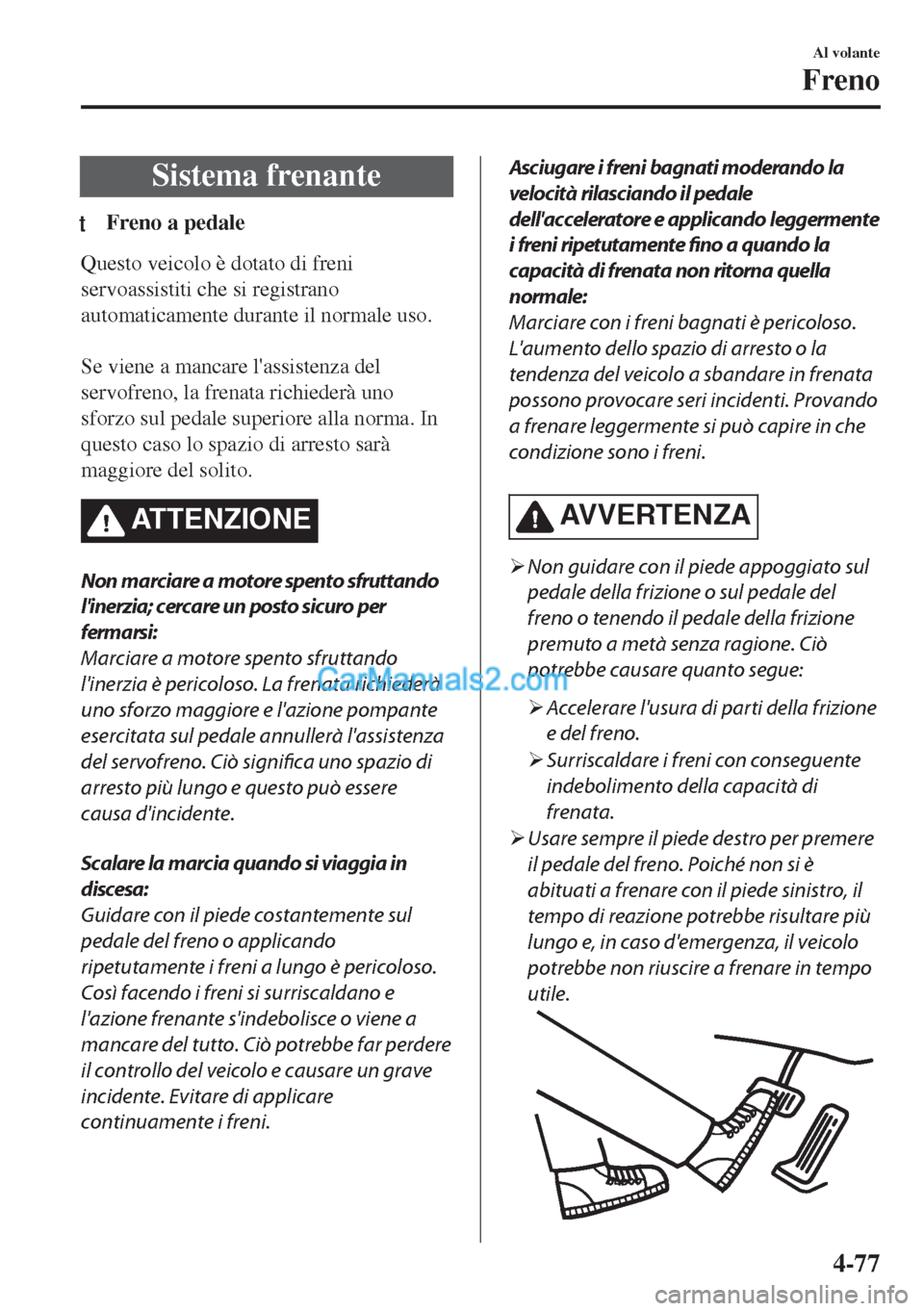

Sistema frenante
tFreno a pedale
Questo veicolo è dotato di freni
servoassistiti che si registrano
automaticamente durante il normale uso.

Se viene a mancare l'assistenza del
servofreno, la frenata richiederà uno
sforzo sul pedale superiore alla norma. In
questo caso lo spazio di arresto sarà
maggiore del solito.
ATTENZIONE
Non marciare a motore spento sfruttando
l'inerzia; cercare un posto sicuro per
fermarsi:
Marciare a motore spento sfruttando
l'inerzia è pericoloso. La frenata richiederà
uno sforzo maggiore e l'azione pompante
esercitata sul pedale annullerà l'assistenza
del servofreno. Ciò significa uno spazio di
arresto più lungo e questo può essere
causa d'incidente.
Scalare la marcia quando si viaggia in
discesa:
Guidare con il piede costantemente sul
pedale del freno o applicando
ripetutamente i freni a lungo è pericoloso.
Così facendo i freni si surriscaldano e
l'azione frenante s'indebolisce o viene a
mancare del tutto. Ciò potrebbe far perdere
il controllo del veicolo e causare un grave
incidente. Evitare di applicare
continuamente i freni.
Asciugare i freni bagnati moderando la
velocità rilasciando il pedale
dell'acceleratore e applicando leggermente
i freni ripetutamente fino a quando la
capacità di frenata non ritorna quella
normale:
Marciare con i freni bagnati è pericoloso.
L'aumento dello spazio di arresto o la
tendenza del veicolo a sbandare in frenata
possono provocare seri incidenti. Provando
a frenare leggermente si può capire in che
condizione sono i freni.
AV V E R T E N Z A
¾Non guidare con il piede appoggiato sul
pedale della frizione o sul pedale del
freno o tenendo il pedale della frizione
premuto a metà senza ragione. Ciò
potrebbe causare quanto segue:
¾Accelerare l'usura di parti della frizione
e del freno.
¾Surriscaldare i freni con conseguente
indebolimento della capacità di
frenata.
¾Usare sempre il piede destro per premere
il pedale del freno. Poiché non si è
abituati a frenare con il piede sinistro, il
tempo di reazione potrebbe risultare più
lungo e, in caso d'emergenza, il veicolo
potrebbe non riuscire a frenare in tempo
utile.
Al volante
Freno
4-77

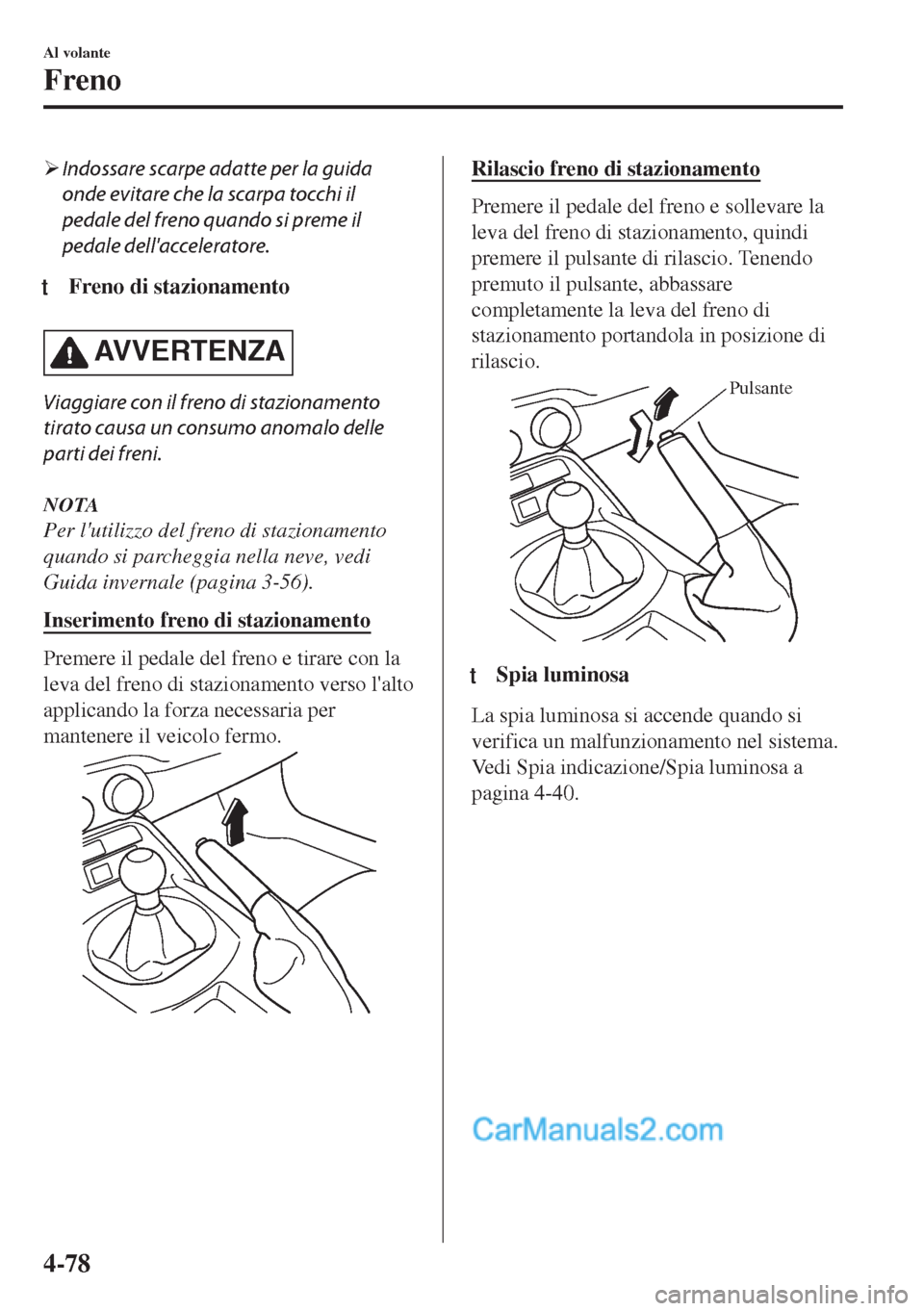

¾Indossare scarpe adatte per la guida
onde evitare che la scarpa tocchi il
pedale del freno quando si preme il
pedale dell'acceleratore.
tFreno di stazionamento
AVVERTENZA
Viaggiare con il freno di stazionamento
tirato causa un consumo anomalo delle
parti dei freni.
NOTA
Per l'utilizzo del freno di stazionamento
quando si parcheggia nella neve, vedi
Guida invernale (pagina 3-56).
Inserimento freno di stazionamento
Premere il pedale del freno e tirare con la
leva del freno di stazionamento verso l'alto
applicando la forza necessaria per
mantenere il veicolo fermo.
Rilascio freno di stazionamento
Premere il pedale del freno e sollevare la
leva del freno di stazionamento, quindi
premere il pulsante di rilascio. Tenendo
premuto il pulsante, abbassare
completamente la leva del freno di
stazionamento portandola in posizione di
rilascio.
Pulsante
ttSpia luminosa
La spia luminosa si accende quando si
verifica un malfunzionamento nel sistema.
Vedi Spia indicazione/Spia luminosa a
pagina 4-40.
Al volante
Freno
4-78

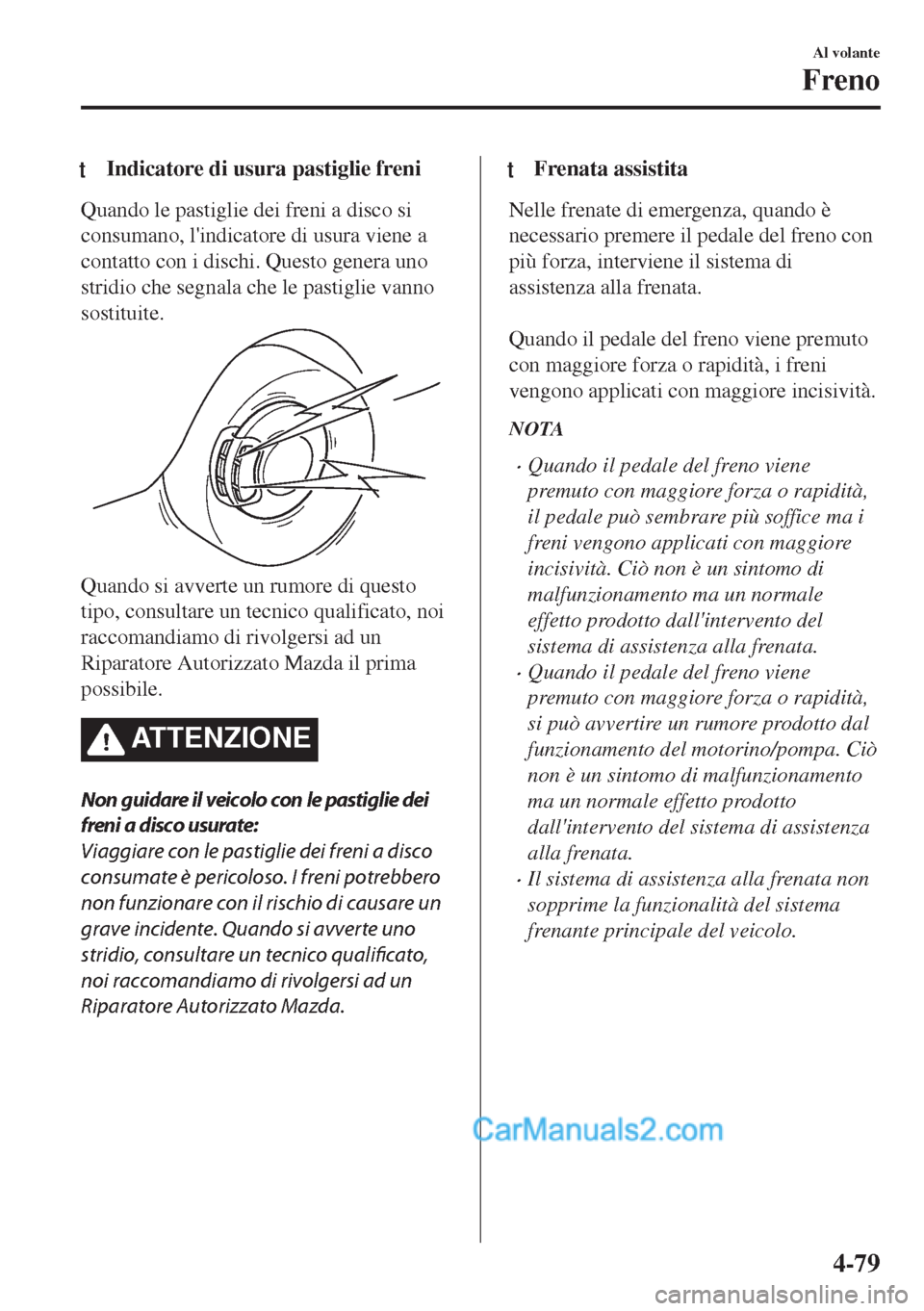

tIndicatore di usura pastiglie freni
Quando le pastiglie dei freni a disco si
consumano, l'indicatore di usura viene a
contatto con i dischi. Questo genera uno
stridio che segnala che le pastiglie vanno
sostituite.
Quando si avverte un rumore di questo
tipo, consultare un tecnico qualificato, noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda il prima
possibile.
ATTENZIONE
Non guidare il veicolo con le pastiglie dei
freni a disco usurate:
Viaggiare con le pastiglie dei freni a disco
consumate è pericoloso. I freni potrebbero
non funzionare con il rischio di causare un
grave incidente. Quando si avverte uno
stridio, consultare un tecnico qualificato,
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
ttFrenata assistita
Nelle frenate di emergenza, quando è
necessario premere il pedale del freno con
più forza, interviene il sistema di
assistenza alla frenata.

Quando il pedale del freno viene premuto
con maggiore forza o rapidità, i freni
vengono applicati con maggiore incisività.
NOTA
•Quando il pedale del freno viene
premuto con maggiore forza o rapidità,
il pedale può sembrare più soffice ma i
freni vengono applicati con maggiore
incisività. Ciò non è un sintomo di
malfunzionamento ma un normale
effetto prodotto dall'intervento del
sistema di assistenza alla frenata.
•Quando il pedale del freno viene
premuto con maggiore forza o rapidità,
si può avvertire un rumore prodotto dal
funzionamento del motorino/pompa. Ciò
non è un sintomo di malfunzionamento
ma un normale effetto prodotto
dall'intervento del sistema di assistenza
alla frenata.
•Il sistema di assistenza alla frenata non
sopprime la funzionalità del sistema
frenante principale del veicolo.
Al volante
Freno
4-79

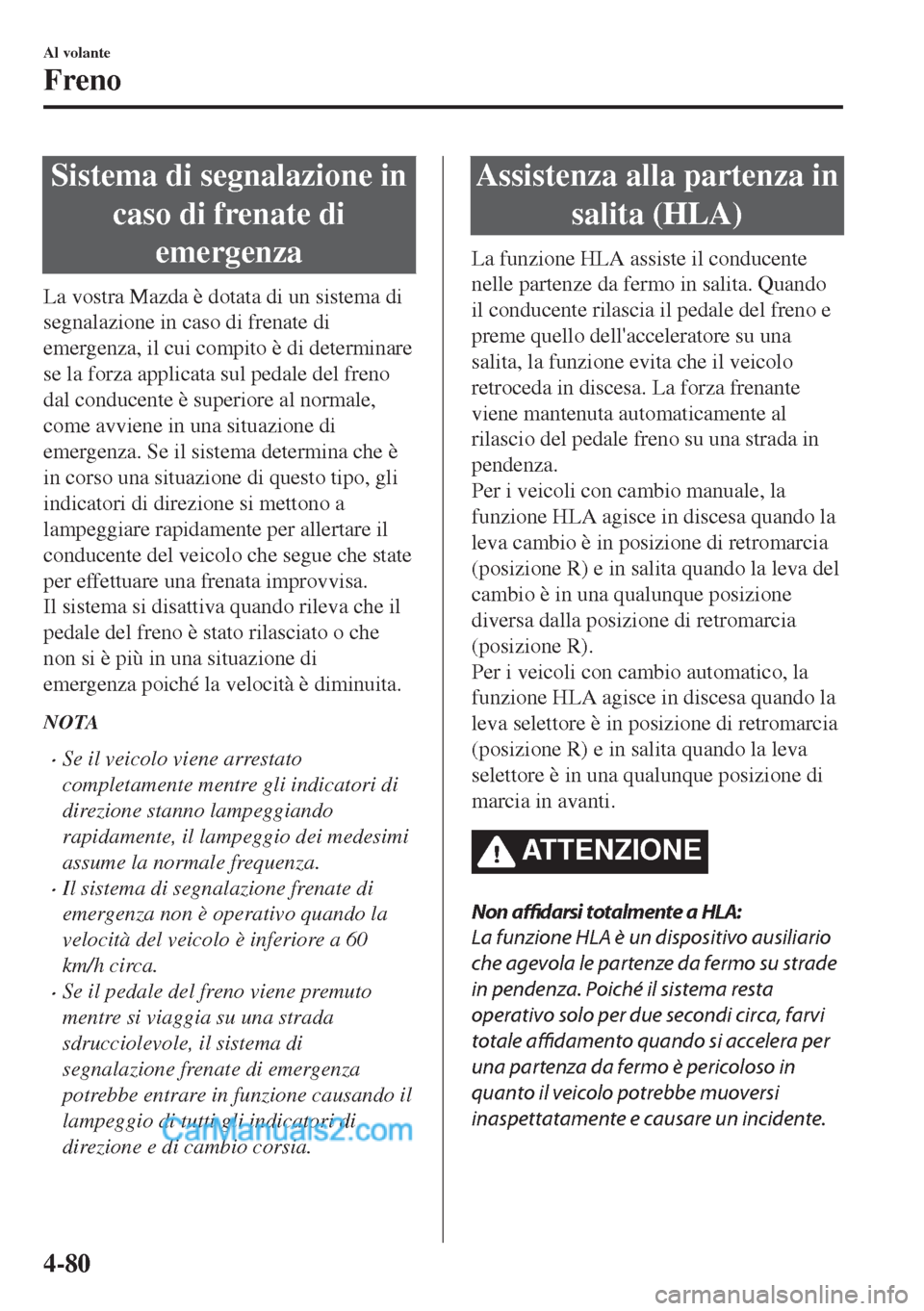

Sistema di segnalazione in
caso di frenate di
emergenza
La vostra Mazda è dotata di un sistema di
segnalazione in caso di frenate di
emergenza, il cui compito è di determinare
se la forza applicata sul pedale del freno
dal conducente è superiore al normale,
come avviene in una situazione di
emergenza. Se il sistema determina che è
in corso una situazione di questo tipo, gli
indicatori di direzione si mettono a
lampeggiare rapidamente per allertare il
conducente del veicolo che segue che state
per effettuare una frenata improvvisa.
Il sistema si disattiva quando rileva che il
pedale del freno è stato rilasciato o che
non si è più in una situazione di
emergenza poiché la velocità è diminuita.
NOTA
•Se il veicolo viene arrestato
completamente mentre gli indicatori di
direzione stanno lampeggiando
rapidamente, il lampeggio dei medesimi
assume la normale frequenza.
•Il sistema di segnalazione frenate di
emergenza non è operativo quando la
velocità del veicolo è inferiore a 60
km/h circa.
•Se il pedale del freno viene premuto
mentre si viaggia su una strada
sdrucciolevole, il sistema di
segnalazione frenate di emergenza
potrebbe entrare in funzione causando il
lampeggio di tutti gli indicatori di
direzione e di cambio corsia.
Assistenza alla partenza in
salita (HLA)
La funzione HLA assiste il conducente
nelle partenze da fermo in salita. Quando
il conducente rilascia il pedale del freno e
preme quello dell'acceleratore su una
salita, la funzione evita che il veicolo
retroceda in discesa. La forza frenante
viene mantenuta automaticamente al
rilascio del pedale freno su una strada in
pendenza.
Per i veicoli con cambio manuale, la
funzione HLA agisce in discesa quando la
leva cambio è in posizione di retromarcia
(posizione R) e in salita quando la leva del
cambio è in una qualunque posizione
diversa dalla posizione di retromarcia
(posizione R).
Per i veicoli con cambio automatico, la
funzione HLA agisce in discesa quando la
leva selettore è in posizione di retromarcia
(posizione R) e in salita quando la leva
selettore è in una qualunque posizione di
marcia in avanti.
ATTENZIONE
Non affidarsi totalmente a HLA:
La funzione HLA è un dispositivo ausiliario
che agevola le partenze da fermo su strade
in pendenza. Poiché il sistema resta
operativo solo per due secondi circa, farvi
totale affidamento quando si accelera per
una partenza da fermo è pericoloso in
quanto il veicolo potrebbe muoversi
inaspettatamente e causare un incidente.
Al volante
Freno
4-80

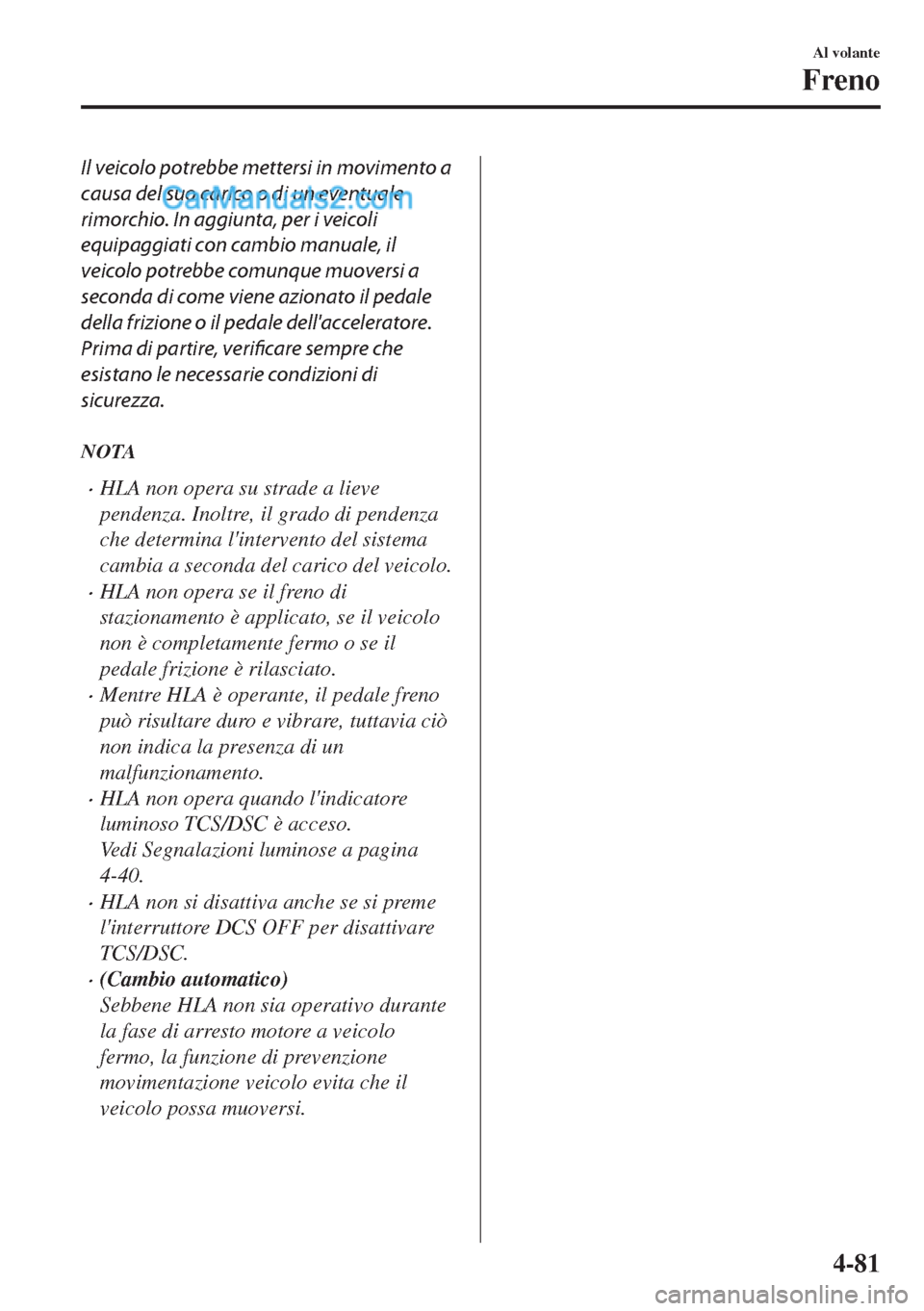

Il veicolo potrebbe mettersi in movimento a
causa del suo carico o di un eventuale
rimorchio. In aggiunta, per i veicoli
equipaggiati con cambio manuale, il
veicolo potrebbe comunque muoversi a
seconda di come viene azionato il pedale
della frizione o il pedale dell'acceleratore.
Prima di partire, verificare sempre che
esistano le necessarie condizioni di
sicurezza.
NOTA
•HLA non opera su strade a lieve
pendenza. Inoltre, il grado di pendenza
che determina l'intervento del sistema
cambia a seconda del carico del veicolo.
•HLA non opera se il freno di
stazionamento è applicato, se il veicolo
non è completamente fermo o se il
pedale frizione è rilasciato.
•Mentre HLA è operante, il pedale freno
può risultare duro e vibrare, tuttavia ciò
non indica la presenza di un
malfunzionamento.
•HLA non opera quando l'indicatore
luminoso TCS/DSC è acceso.
Vedi Segnalazioni luminose a pagina
4-40.
•HLA non si disattiva anche se si preme
l'interruttore DCS OFF per disattivare
TCS/DSC.
•(Cambio automatico)
Sebbene HLA non sia operativo durante
la fase di arresto motore a veicolo
fermo, la funzione di prevenzione
movimentazione veicolo evita che il
veicolo possa muoversi.
Al volante
Freno
4-81

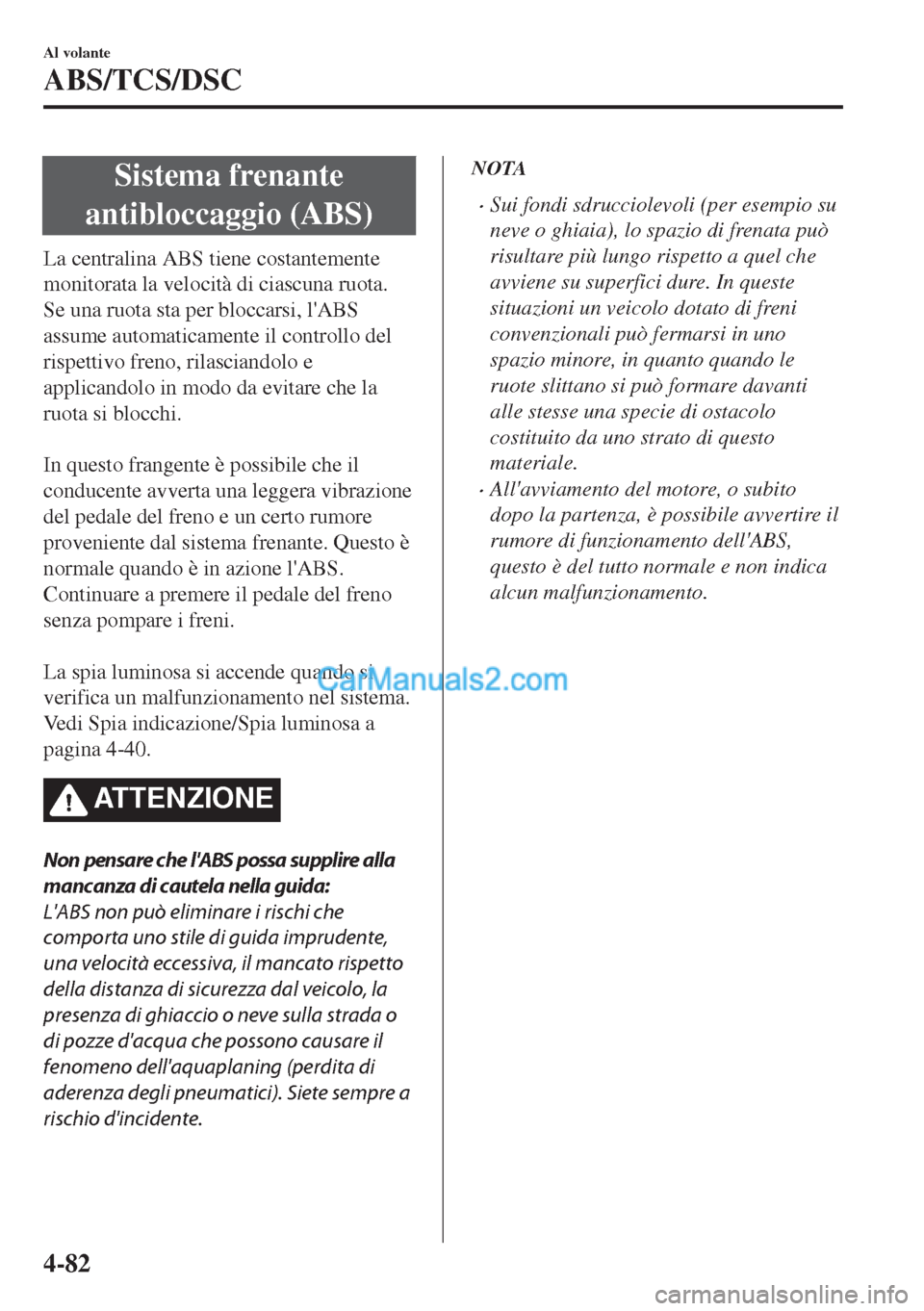

Sistema frenante
antibloccaggio (ABS)
La centralina ABS tiene costantemente
monitorata la velocità di ciascuna ruota.
Se una ruota sta per bloccarsi, l'ABS
assume automaticamente il controllo del
rispettivo freno, rilasciandolo e
applicandolo in modo da evitare che la
ruota si blocchi.

In questo frangente è possibile che il
conducente avverta una leggera vibrazione
del pedale del freno e un certo rumore
proveniente dal sistema frenante. Questo è
normale quando è in azione l'ABS.
Continuare a premere il pedale del freno
senza pompare i freni.

La spia luminosa si accende quando si
verifica un malfunzionamento nel sistema.
Vedi Spia indicazione/Spia luminosa a
pagina 4-40.
ATTENZIONE
Non pensare che l'ABS possa supplire alla
mancanza di cautela nella guida:
L'ABS non può eliminare i rischi che
comporta uno stile di guida imprudente,
una velocità eccessiva, il mancato rispetto
della distanza di sicurezza dal veicolo, la
presenza di ghiaccio o neve sulla strada o
di pozze d'acqua che possono causare il
fenomeno dell'aquaplaning (perdita di
aderenza degli pneumatici). Siete sempre a
rischio d'incidente.
NOTA
•Sui fondi sdrucciolevoli (per esempio su
neve o ghiaia), lo spazio di frenata può
risultare più lungo rispetto a quel che
avviene su superfici dure. In queste
situazioni un veicolo dotato di freni
convenzionali può fermarsi in uno
spazio minore, in quanto quando le
ruote slittano si può formare davanti
alle stesse una specie di ostacolo
costituito da uno strato di questo
materiale.
•All'avviamento del motore, o subito
dopo la partenza, è possibile avvertire il
rumore di funzionamento dell'ABS,
questo è del tutto normale e non indica
alcun malfunzionamento.
Al volante
ABS/TCS/DSC
4-82

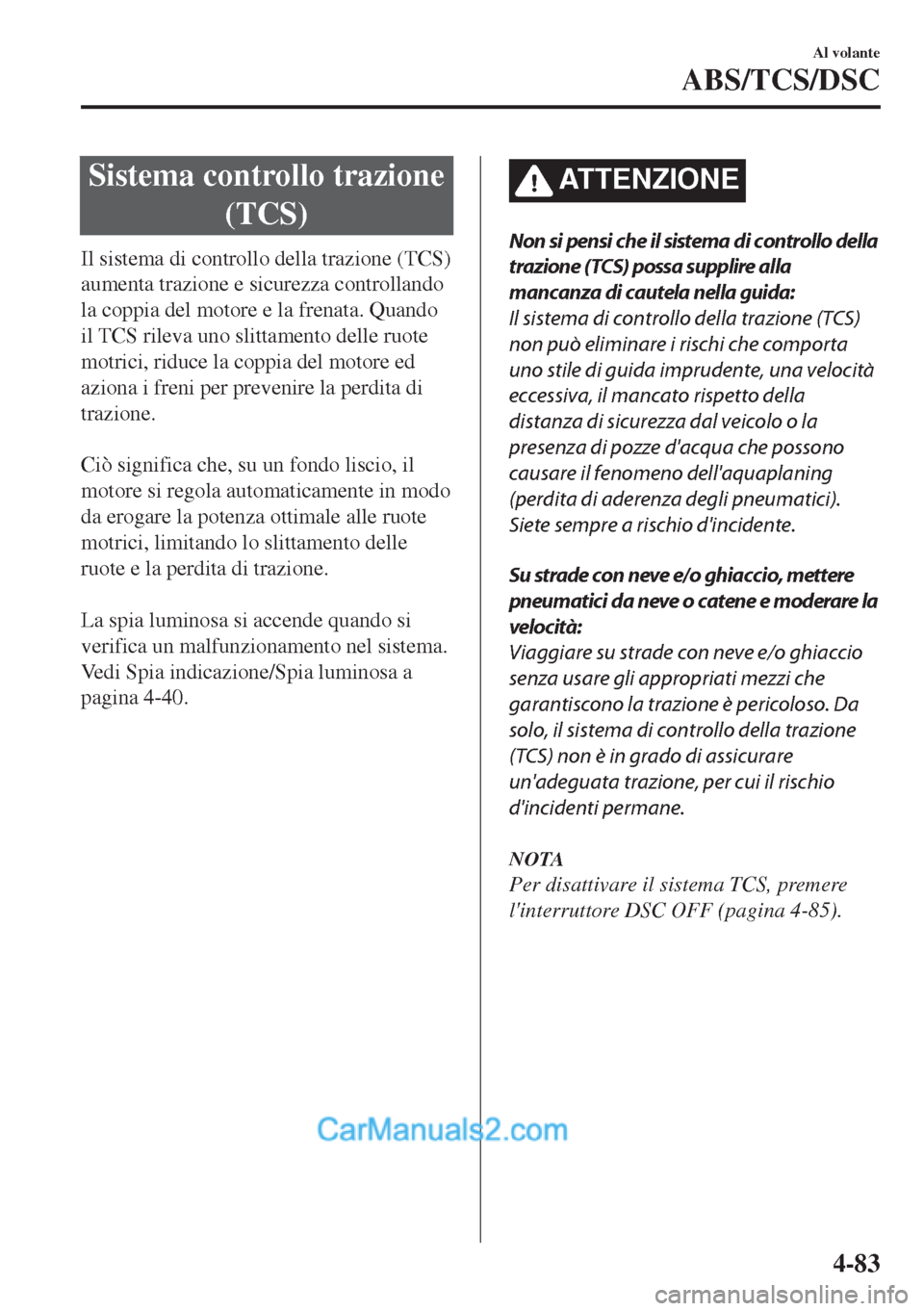

Sistema controllo trazione
(TCS)
Il sistema di controllo della trazione (TCS)
aumenta trazione e sicurezza controllando
la coppia del motore e la frenata. Quando
il TCS rileva uno slittamento delle ruote
motrici, riduce la coppia del motore ed
aziona i freni per prevenire la perdita di
trazione.

Ciò significa che, su un fondo liscio, il
motore si regola automaticamente in modo
da erogare la potenza ottimale alle ruote
motrici, limitando lo slittamento delle
ruote e la perdita di trazione.

La spia luminosa si accende quando si
verifica un malfunzionamento nel sistema.
Vedi Spia indicazione/Spia luminosa a
pagina 4-40.
ATTENZIONE
Non si pensi che il sistema di controllo della
trazione (TCS) possa supplire alla
mancanza di cautela nella guida:
Il sistema di controllo della trazione (TCS)
non può eliminare i rischi che comporta
uno stile di guida imprudente, una velocità
eccessiva, il mancato rispetto della
distanza di sicurezza dal veicolo o la
presenza di pozze d'acqua che possono
causare il fenomeno dell'aquaplaning
(perdita di aderenza degli pneumatici).
Siete sempre a rischio d'incidente.
Su strade con neve e/o ghiaccio, mettere
pneumatici da neve o catene e moderare la
velocità:
Viaggiare su strade con neve e/o ghiaccio
senza usare gli appropriati mezzi che
garantiscono la trazione è pericoloso. Da
solo, il sistema di controllo della trazione
(TCS) non è in grado di assicurare
un'adeguata trazione, per cui il rischio
d'incidenti permane.
NOTA
Per disattivare il sistema TCS, premere
l'interruttore DSC OFF (pagina 4-85).
Al volante
ABS/TCS/DSC
4-83

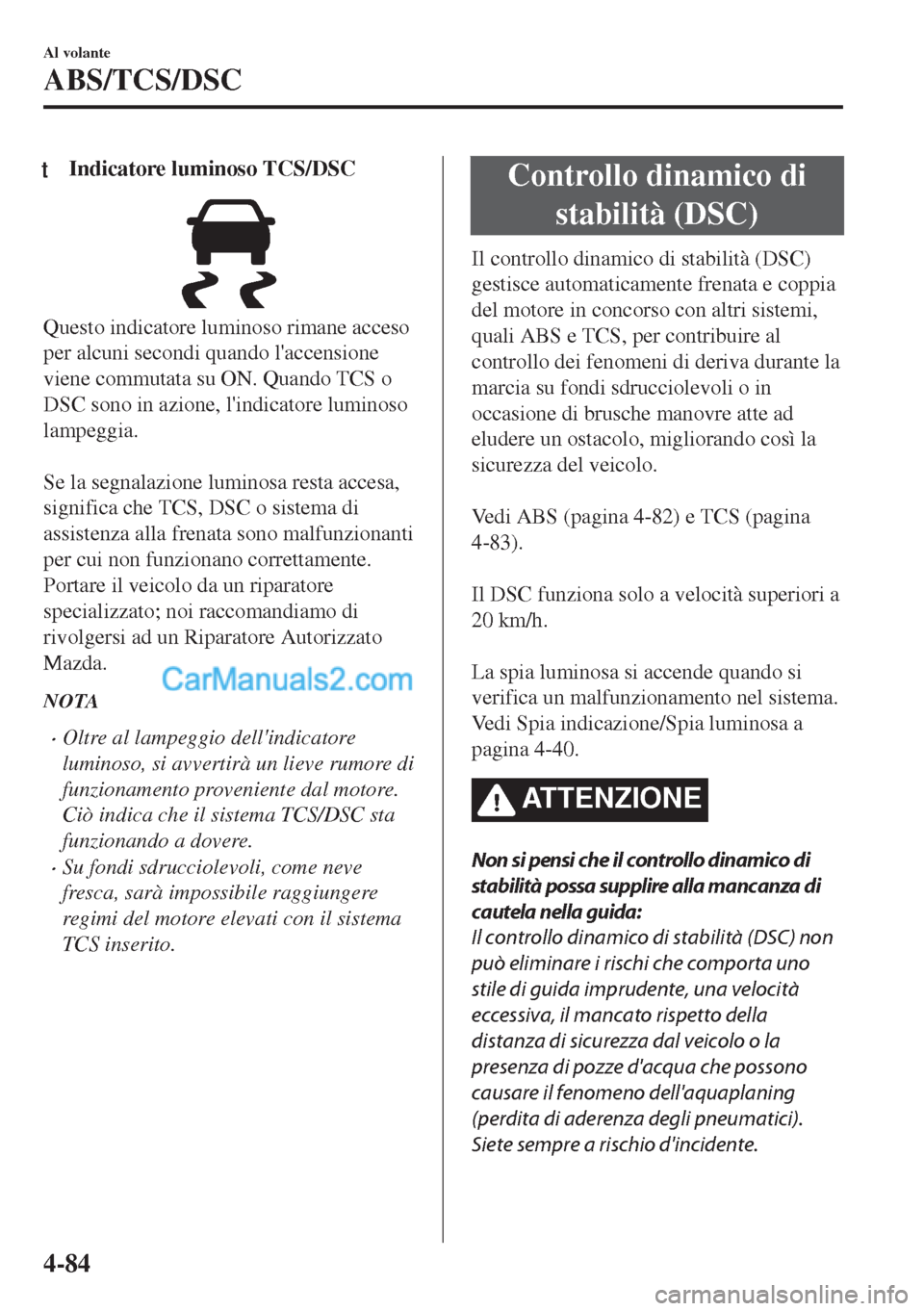

tIndicatore luminoso TCS/DSC
Questo indicatore luminoso rimane acceso
per alcuni secondi quando l'accensione
viene commutata su ON. Quando TCS o
DSC sono in azione, l'indicatore luminoso
lampeggia.

Se la segnalazione luminosa resta accesa,
significa che TCS, DSC o sistema di
assistenza alla frenata sono malfunzionanti
per cui non funzionano correttamente.
Portare il veicolo da un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
NOTA
•Oltre al lampeggio dell'indicatore
luminoso, si avvertirà un lieve rumore di
funzionamento proveniente dal motore.
Ciò indica che il sistema TCS/DSC sta
funzionando a dovere.
•Su fondi sdrucciolevoli, come neve
fresca, sarà impossibile raggiungere
regimi del motore elevati con il sistema
TCS inserito.
Controllo dinamico di
stabilità (DSC)
Il controllo dinamico di stabilità (DSC)
gestisce automaticamente frenata e coppia
del motore in concorso con altri sistemi,
quali ABS e TCS, per contribuire al
controllo dei fenomeni di deriva durante la
marcia su fondi sdrucciolevoli o in
occasione di brusche manovre atte ad
eludere un ostacolo, migliorando così la
sicurezza del veicolo.

Vedi ABS (pagina 4-82) e TCS (pagina
4-83).

Il DSC funziona solo a velocità superiori a
20 km/h.

La spia luminosa si accende quando si
verifica un malfunzionamento nel sistema.
Vedi Spia indicazione/Spia luminosa a
pagina 4-40.
ATTENZIONE
Non si pensi che il controllo dinamico di
stabilità possa supplire alla mancanza di
cautela nella guida:
Il controllo dinamico di stabilità (DSC) non
può eliminare i rischi che comporta uno
stile di guida imprudente, una velocità
eccessiva, il mancato rispetto della
distanza di sicurezza dal veicolo o la
presenza di pozze d'acqua che possono
causare il fenomeno dell'aquaplaning
(perdita di aderenza degli pneumatici).
Siete sempre a rischio d'incidente.
Al volante
ABS/TCS/DSC
4-84

AVVERTENZA
¾Il DSC potrebbe non funzionare
correttamente se non si rispetta quanto
segue:
¾Usare pneumatici delle dimensioni
giuste per la vostra Mazda su tutte e
quattro le ruote.
¾Usare pneumatici della stessa marca,
dello stesso tipo e con lo stesso disegno
del battistrada su tutte e quattro le
ruote.
¾Non usare pneumatici usurati.
¾A causa della variazione di diametro
degli pneumatici, il DSC potrebbe non
funzionare correttamente quando si
utilizzano catene da neve o quando è
installato un ruotino di scorta
provvisorio.
tIndicatore luminoso TCS/DSC
Questo indicatore luminoso rimane acceso
per alcuni secondi quando l'accensione
viene commutata su ON. Quando TCS o
DSC sono in azione, l'indicatore luminoso
lampeggia.

Se la segnalazione luminosa resta accesa,
significa che TCS, DSC o sistema di
assistenza alla frenata sono malfunzionanti
per cui non funzionano correttamente.
Portare il veicolo da un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
tIndicatore luminoso DSC OFF
Questo indicatore luminoso rimane acceso
per alcuni secondi quando l'accensione
viene commutata su ON.
Si accende anche quando si preme
l'interruttore DSC OFF per disattivare il
sistema TCS/DSC.
Vedi Interruttore DSC OFF a pagina
4-85.

Se la segnalazione luminosa resta accesa
quando il sistema TCS/DSC non è
disattivato, portare il veicolo da un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda. Il DSC
potrebbe essere malfunzionante.
tInterruttore DSC OFF
Per disattivare il sistema TCS/DSC,
premere l'interruttore DSC OFF.
L'indicatore luminoso DSC OFF nel
quadro strumenti si accenderà.
Al volante
ABS/TCS/DSC
4-85

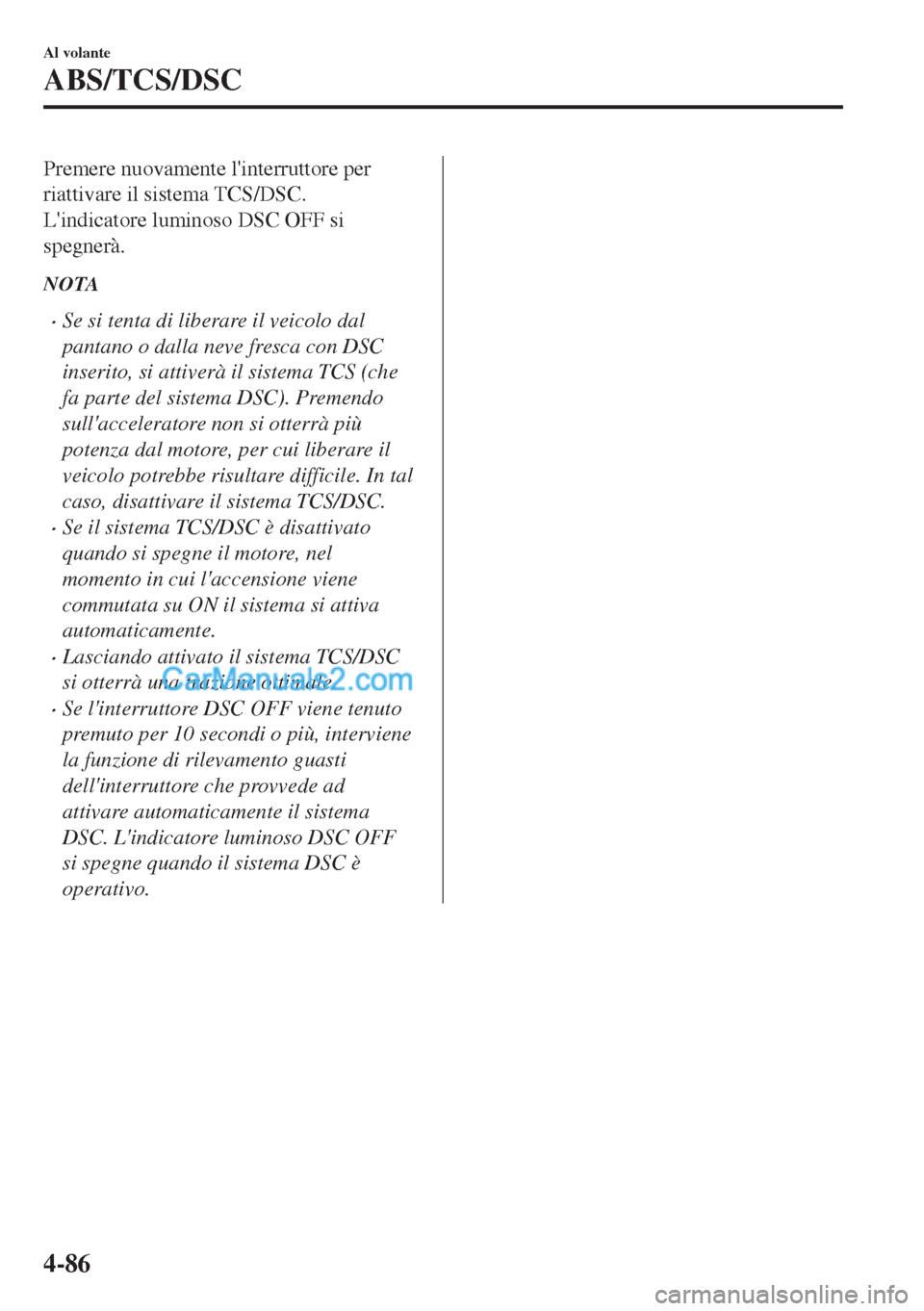

Premere nuovamente l'interruttore per
riattivare il sistema TCS/DSC.
L'indicatore luminoso DSC OFF si
spegnerà.
NOTA
•Se si tenta di liberare il veicolo dal
pantano o dalla neve fresca con DSC
inserito, si attiverà il sistema TCS (che
fa parte del sistema DSC). Premendo
sull'acceleratore non si otterrà più
potenza dal motore, per cui liberare il
veicolo potrebbe risultare difficile. In tal
caso, disattivare il sistema TCS/DSC.
•Se il sistema TCS/DSC è disattivato
quando si spegne il motore, nel
momento in cui l'accensione viene
commutata su ON il sistema si attiva
automaticamente.
•Lasciando attivato il sistema TCS/DSC
si otterrà una trazione ottimale.
•Se l'interruttore DSC OFF viene tenuto
premuto per 10 secondi o più, interviene
la funzione di rilevamento guasti
dell'interruttore che provvede ad
attivare automaticamente il sistema
DSC. L'indicatore luminoso DSC OFF
si spegne quando il sistema DSC è
operativo.
Al volante
ABS/TCS/DSC
4-86
