MAZDA MODEL MX-5 2017 Manuale del proprietario (in Italian)

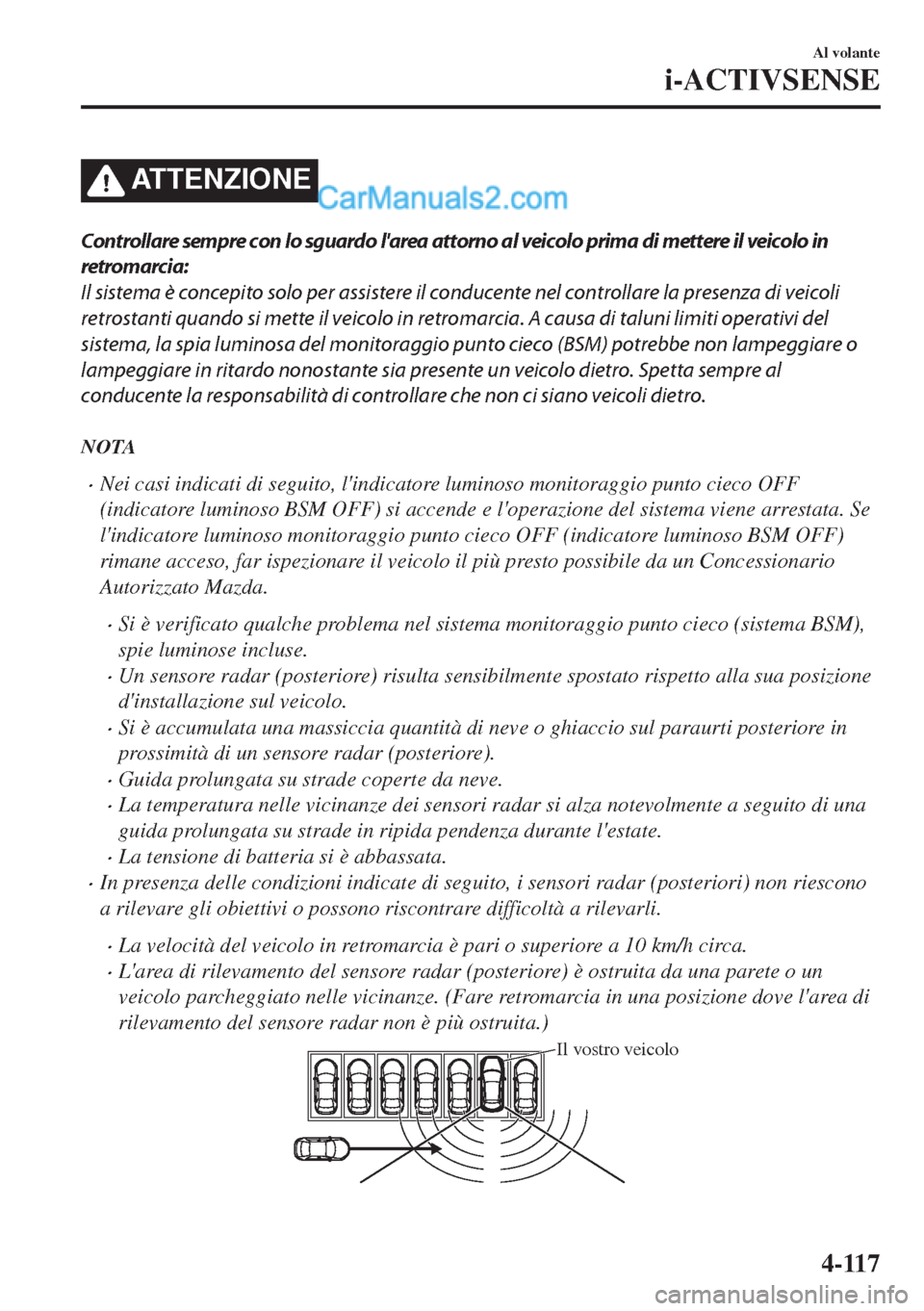

ATTENZIONE
Controllare sempre con lo sguardo l'area attorno al veicolo prima di mettere il veicolo in
retromarcia:
Il sistema è concepito solo per assistere il conducente nel controllare la presenza di veicoli
retrostanti quando si mette il veicolo in retromarcia. A causa di taluni limiti operativi del
sistema, la spia luminosa del monitoraggio punto cieco (BSM) potrebbe non lampeggiare o
lampeggiare in ritardo nonostante sia presente un veicolo dietro. Spetta sempre al
conducente la responsabilità di controllare che non ci siano veicoli dietro.
NOTA
•Nei casi indicati di seguito, l'indicatore luminoso monitoraggio punto cieco OFF
(indicatore luminoso BSM OFF) si accende e l'operazione del sistema viene arrestata. Se
l'indicatore luminoso monitoraggio punto cieco OFF (indicatore luminoso BSM OFF)
rimane acceso, far ispezionare il veicolo il più presto possibile da un Concessionario
Autorizzato Mazda.
•Si è verificato qualche problema nel sistema monitoraggio punto cieco (sistema BSM),
spie luminose incluse.
•Un sensore radar (posteriore) risulta sensibilmente spostato rispetto alla sua posizione
d'installazione sul veicolo.
•Si è accumulata una massiccia quantità di neve o ghiaccio sul paraurti posteriore in
prossimità di un sensore radar (posteriore).
•Guida prolungata su strade coperte da neve.
•La temperatura nelle vicinanze dei sensori radar si alza notevolmente a seguito di una
guida prolungata su strade in ripida pendenza durante l'estate.
•La tensione di batteria si è abbassata.
•In presenza delle condizioni indicate di seguito, i sensori radar (posteriori) non riescono
a rilevare gli obiettivi o possono riscontrare difficoltà a rilevarli.
•La velocità del veicolo in retromarcia è pari o superiore a 10 km/h circa.
•L'area di rilevamento del sensore radar (posteriore) è ostruita da una parete o un
veicolo parcheggiato nelle vicinanze. (Fare retromarcia in una posizione dove l'area di
rilevamento del sensore radar non è più ostruita.)
Il vostro veicolo
Al volante
i-ACTIVSENSE
4-117

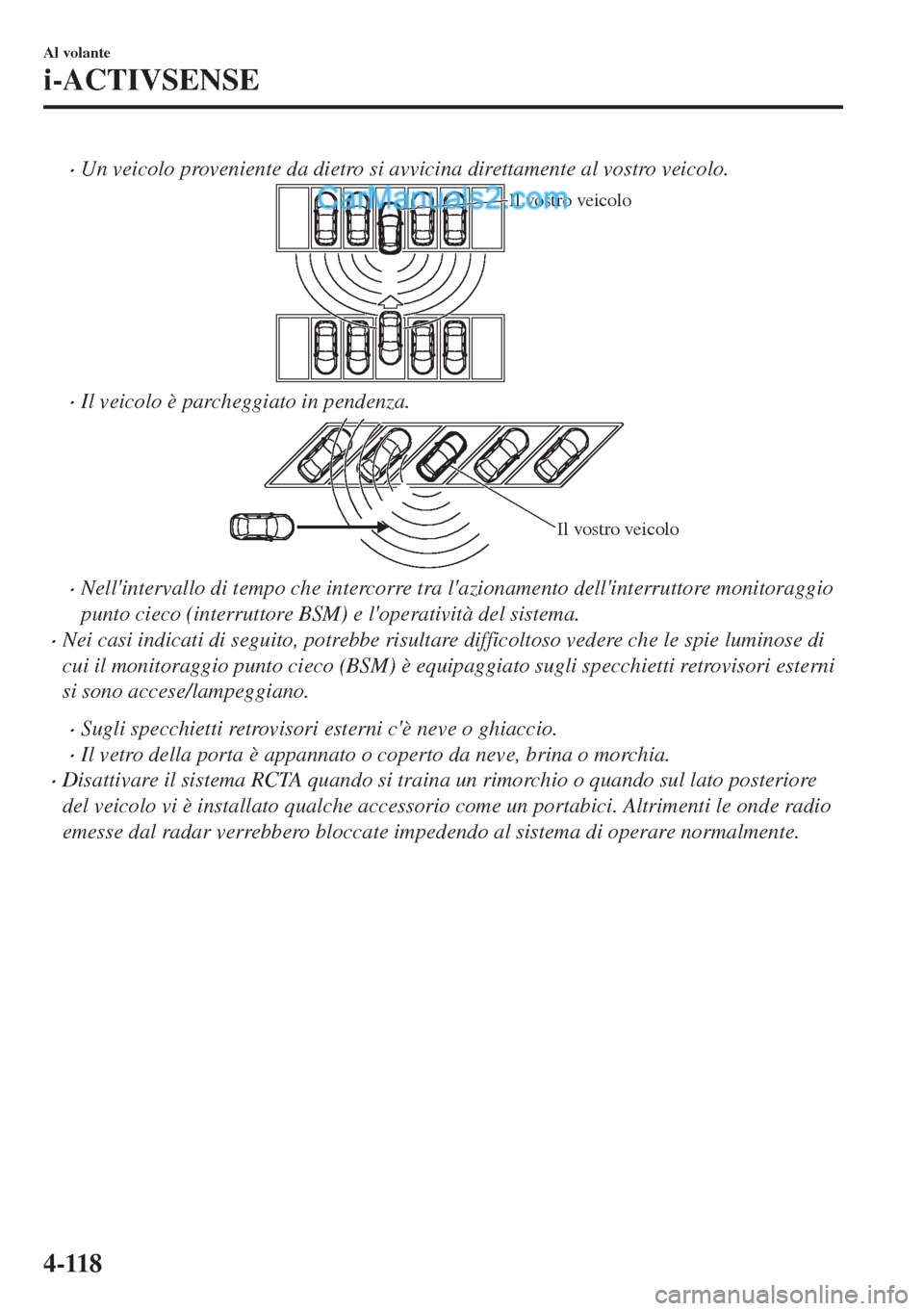

•Un veicolo proveniente da dietro si avvicina direttamente al vostro veicolo.
Il vostro veicolo
•Il veicolo è parcheggiato in pendenza.
Il vostro veicolo
•Nell'intervallo di tempo che intercorre tra l'azionamento dell'interruttore monitoraggio
punto cieco (interruttore BSM) e l'operatività del sistema.
•Nei casi indicati di seguito, potrebbe risultare difficoltoso vedere che le spie luminose di
cui il monitoraggio punto cieco (BSM) è equipaggiato sugli specchietti retrovisori esterni
si sono accese/lampeggiano.
•Sugli specchietti retrovisori esterni c'è neve o ghiaccio.
•Il vetro della porta è appannato o coperto da neve, brina o morchia.
•Disattivare il sistema RCTA quando si traina un rimorchio o quando sul lato posteriore
del veicolo vi è installato qualche accessorio come un portabici. Altrimenti le onde radio
emesse dal radar verrebbero bloccate impedendo al sistema di operare normalmente.
Al volante
i-ACTIVSENSE
4-118

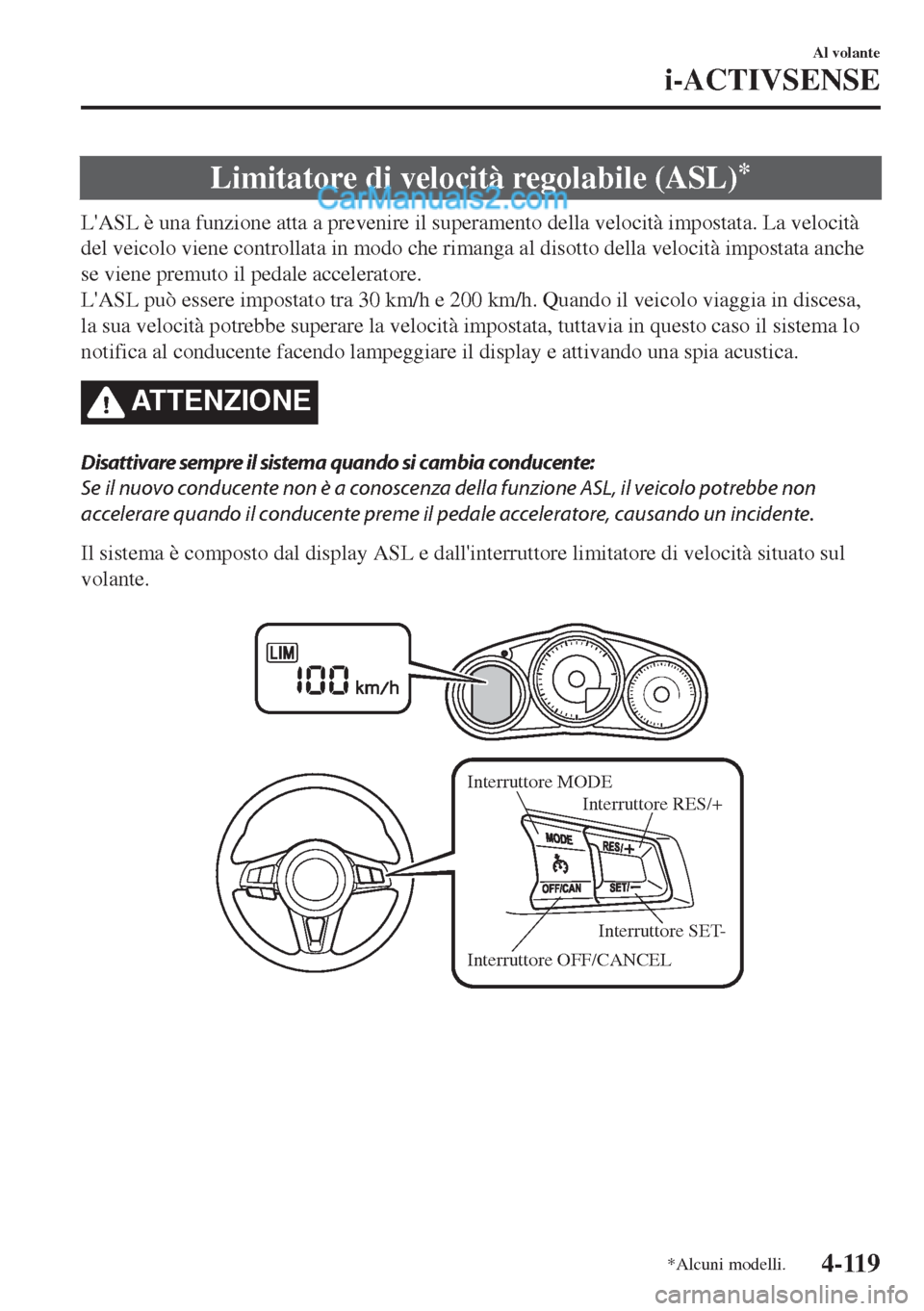

Limitatore di velocità regolabile (ASL)*
L'ASL è una funzione atta a prevenire il superamento della velocità impostata. La velocità
del veicolo viene controllata in modo che rimanga al disotto della velocità impostata anche
se viene premuto il pedale acceleratore.
L'ASL può essere impostato tra 30 km/h e 200 km/h. Quando il veicolo viaggia in discesa,
la sua velocità potrebbe superare la velocità impostata, tuttavia in questo caso il sistema lo
notifica al conducente facendo lampeggiare il display e attivando una spia acustica.
ATTENZIONE
Disattivare sempre il sistema quando si cambia conducente:
Se il nuovo conducente non è a conoscenza della funzione ASL, il veicolo potrebbe non
accelerare quando il conducente preme il pedale acceleratore, causando un incidente.
Il sistema è composto dal display ASL e dall'interruttore limitatore di velocità situato sul
volante.

Interruttore MODE
Interruttore RES/+
Interruttore SET-
Interruttore OFF/CANCEL
Al volante
i-ACTIVSENSE
*Alcuni modelli.4-119

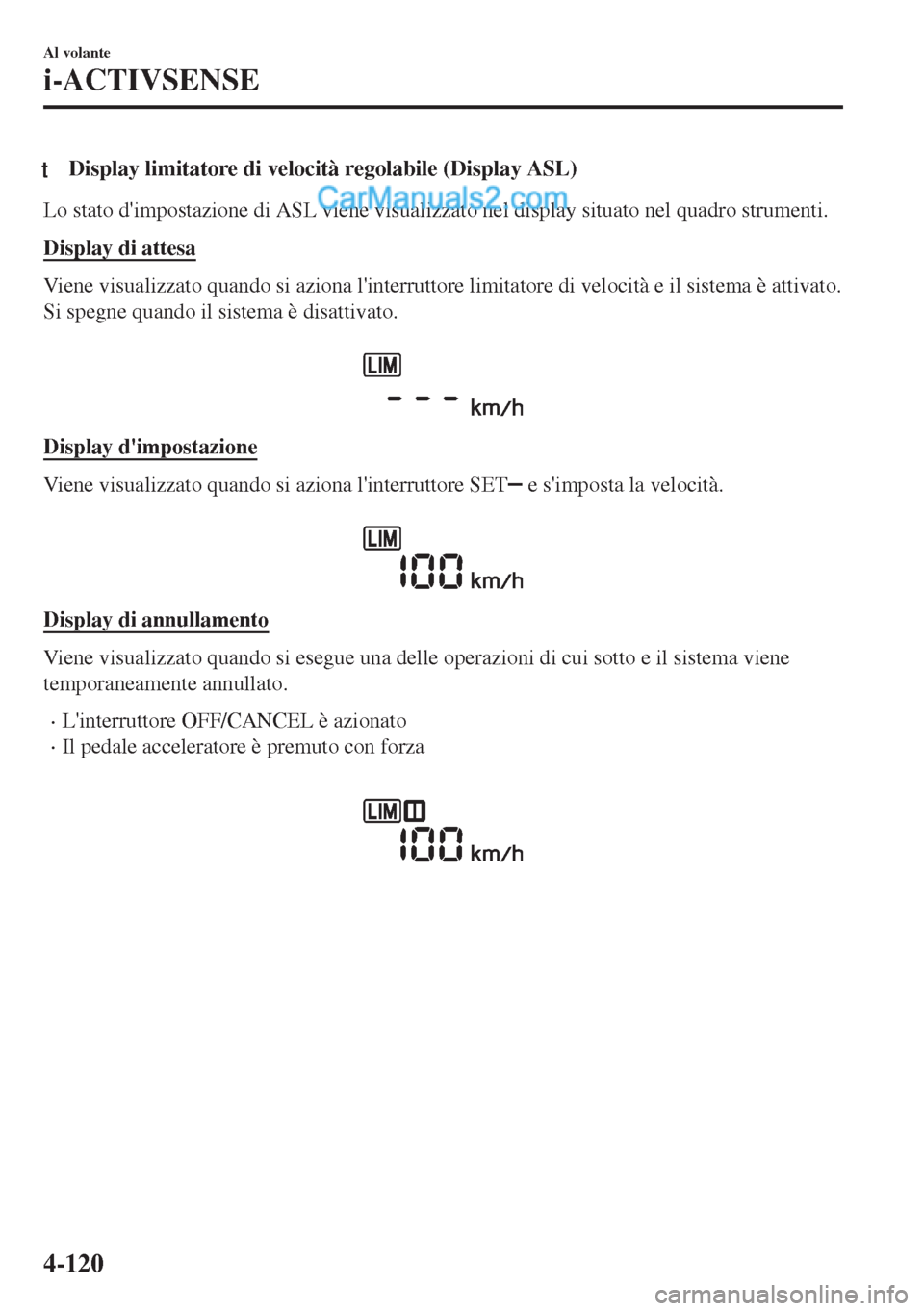

tDisplay limitatore di velocità regolabile (Display ASL)
Lo stato d'impostazione di ASL viene visualizzato nel display situato nel quadro strumenti.
Display di attesa
Viene visualizzato quando si aziona l'interruttore limitatore di velocità e il sistema è attivato.
Si spegne quando il sistema è disattivato.

Display d'impostazione
Viene visualizzato quando si aziona l'interruttore SET e s'imposta la velocità.

Display di annullamento
Viene visualizzato quando si esegue una delle operazioni di cui sotto e il sistema viene
temporaneamente annullato.
•L'interruttore OFF/CANCEL è azionato
•Il pedale acceleratore è premuto con forza

Al volante
i-ACTIVSENSE
4-120

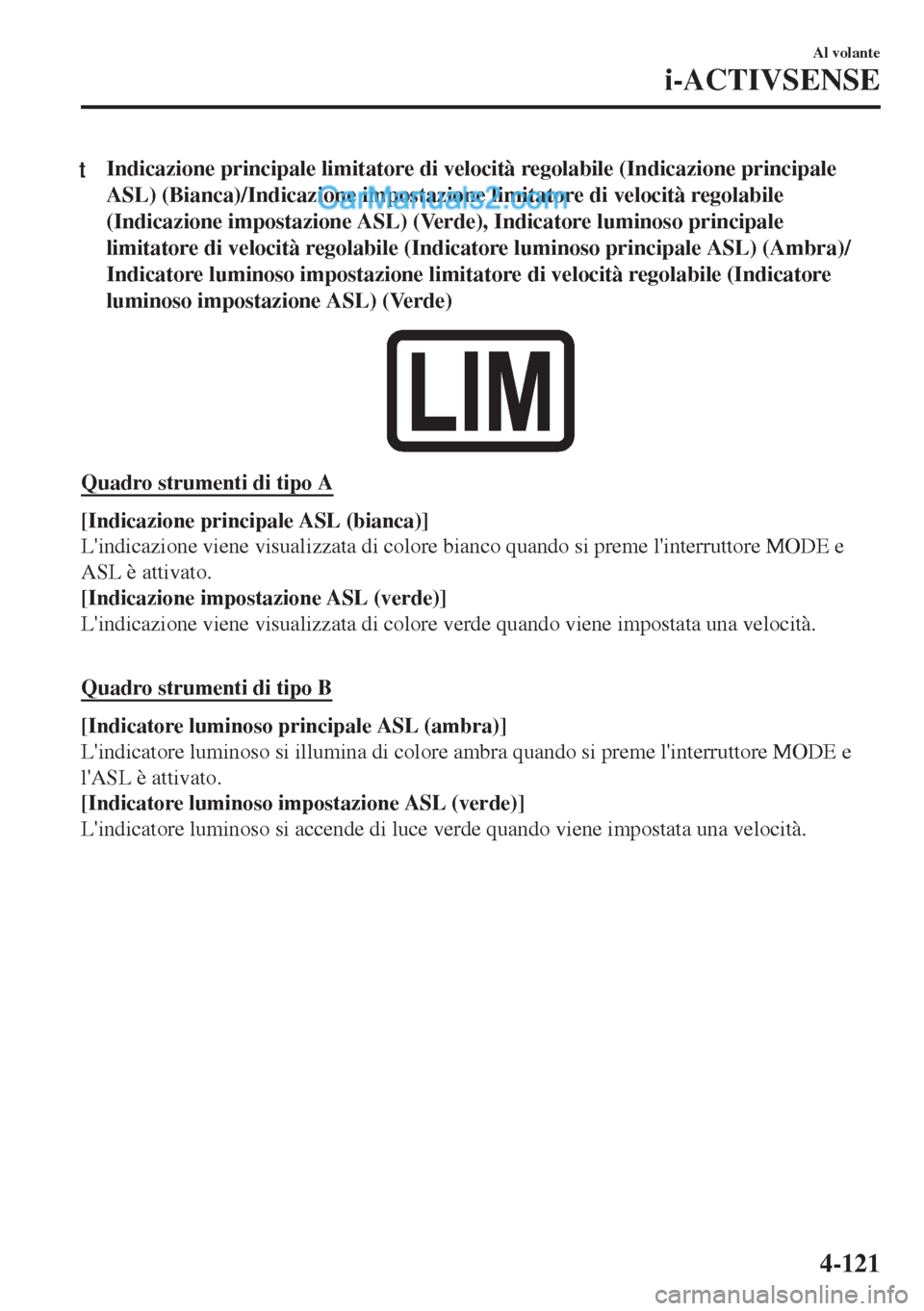

tIndicazione principale limitatore di velocità regolabile (Indicazione principale
ASL) (Bianca)/Indicazione impostazione limitatore di velocità regolabile
(Indicazione impostazione ASL) (Verde), Indicatore luminoso principale
limitatore di velocità regolabile (Indicatore luminoso principale ASL) (Ambra)/
Indicatore luminoso impostazione limitatore di velocità regolabile (Indicatore
luminoso impostazione ASL) (Verde)
Quadro strumenti di tipo A
[Indicazione principale ASL (bianca)]
L'indicazione viene visualizzata di colore bianco quando si preme l'interruttore MODE e
ASL è attivato.
[Indicazione impostazione ASL (verde)]
L'indicazione viene visualizzata di colore verde quando viene impostata una velocità.

Quadro strumenti di tipo B
[Indicatore luminoso principale ASL (ambra)]
L'indicatore luminoso si illumina di colore ambra quando si preme l'interruttore MODE e
l'ASL è attivato.
[Indicatore luminoso impostazione ASL (verde)]
L'indicatore luminoso si accende di luce verde quando viene impostata una velocità.
Al volante
i-ACTIVSENSE
4-121

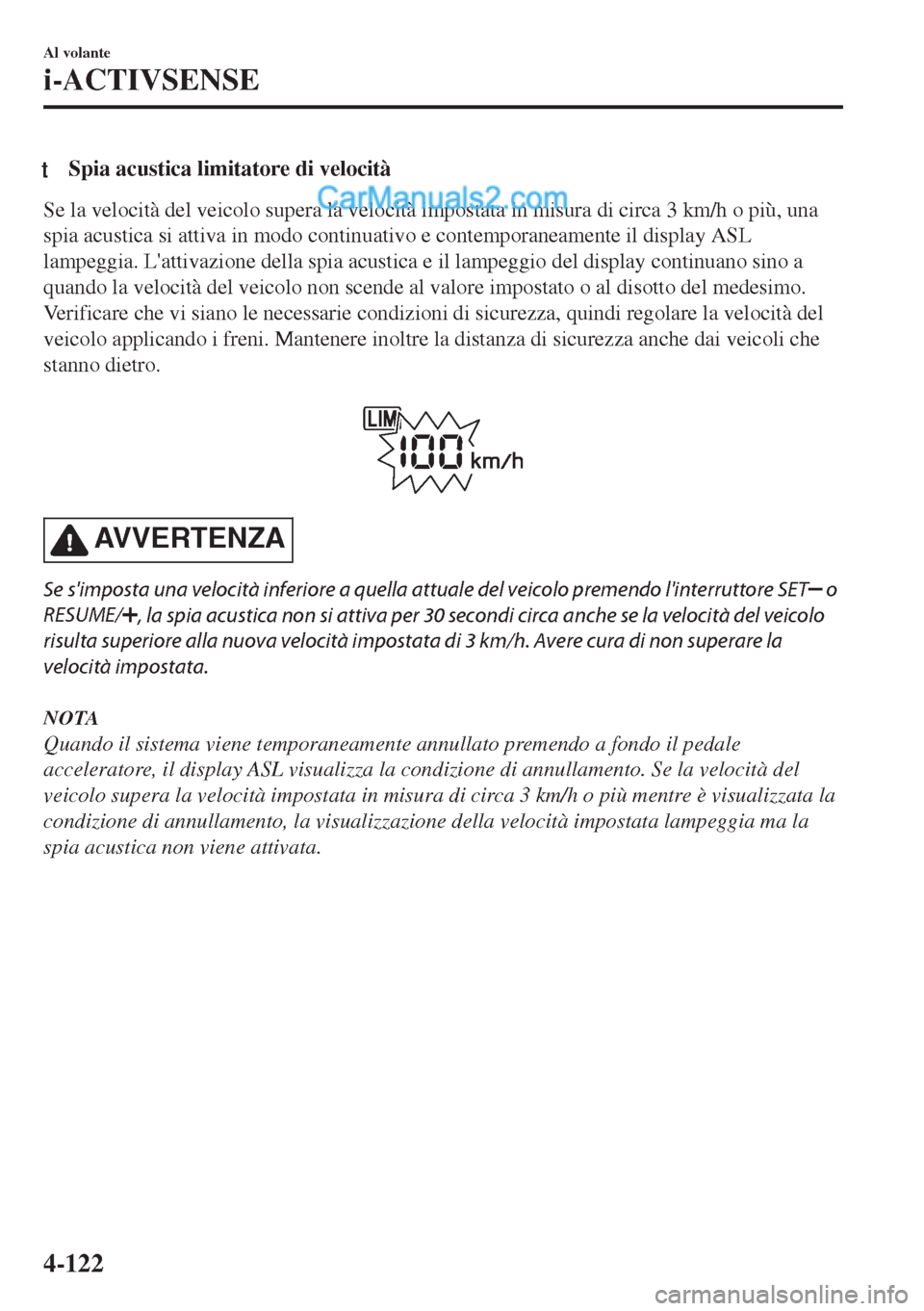

tSpia acustica limitatore di velocità
Se la velocità del veicolo supera la velocità impostata in misura di circa 3 km/h o più, una
spia acustica si attiva in modo continuativo e contemporaneamente il display ASL
lampeggia. L'attivazione della spia acustica e il lampeggio del display continuano sino a
quando la velocità del veicolo non scende al valore impostato o al disotto del medesimo.
Verificare che vi siano le necessarie condizioni di sicurezza, quindi regolare la velocità del
veicolo applicando i freni. Mantenere inoltre la distanza di sicurezza anche dai veicoli che
stanno dietro.

AVVERTENZA
Se s'imposta una velocità inferiore a quella attuale del veicolo premendo l'interruttore SET o
RESUME/
, la spia acustica non si attiva per 30 secondi circa anche se la velocità del veicolo
risulta superiore alla nuova velocità impostata di 3 km/h. Avere cura di non superare la
velocità impostata.
NOTA
Quando il sistema viene temporaneamente annullato premendo a fondo il pedale
acceleratore, il display ASL visualizza la condizione di annullamento. Se la velocità del
veicolo supera la velocità impostata in misura di circa 3 km/h o più mentre è visualizzata la
condizione di annullamento, la visualizzazione della velocità impostata lampeggia ma la
spia acustica non viene attivata.
Al volante
i-ACTIVSENSE
4-122

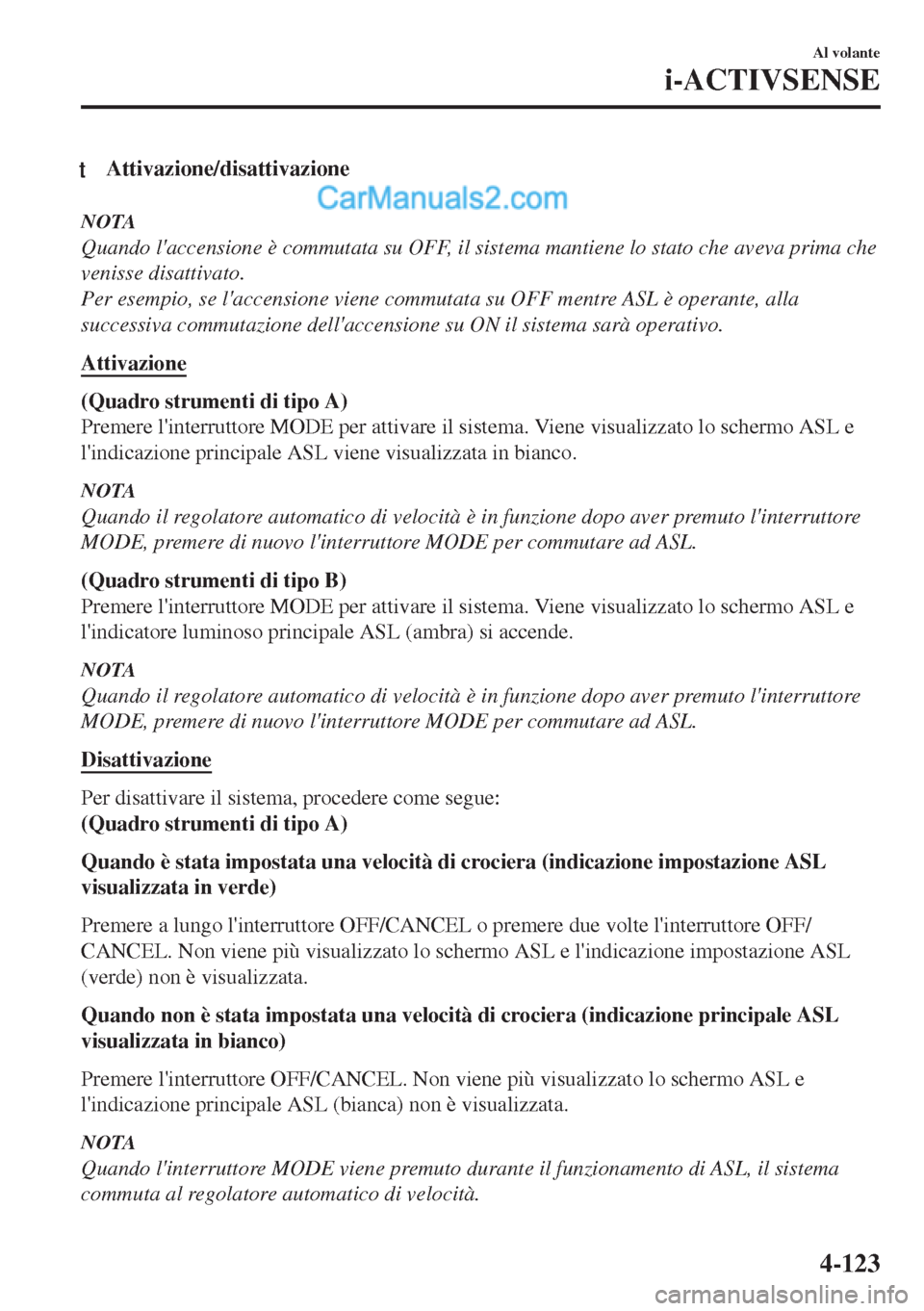

tAttivazione/disattivazione
NOTA
Quando l'accensione è commutata su OFF, il sistema mantiene lo stato che aveva prima che
venisse disattivato.
Per esempio, se l'accensione viene commutata su OFF mentre ASL è operante, alla
successiva commutazione dell'accensione su ON il sistema sarà operativo.
Attivazione
(Quadro strumenti di tipo A)
Premere l'interruttore MODE per attivare il sistema. Viene visualizzato lo schermo ASL e
l'indicazione principale ASL viene visualizzata in bianco.
NOTA
Quando il regolatore automatico di velocità è in funzione dopo aver premuto l'interruttore
MODE, premere di nuovo l'interruttore MODE per commutare ad ASL.
(Quadro strumenti di tipo B)
Premere l'interruttore MODE per attivare il sistema. Viene visualizzato lo schermo ASL e
l'indicatore luminoso principale ASL (ambra) si accende.
NOTA
Quando il regolatore automatico di velocità è in funzione dopo aver premuto l'interruttore
MODE, premere di nuovo l'interruttore MODE per commutare ad ASL.
Disattivazione
Per disattivare il sistema, procedere come segue:
(Quadro strumenti di tipo A)
Quando è stata impostata una velocità di crociera (indicazione impostazione ASL
visualizzata in verde)
Premere a lungo l'interruttore OFF/CANCEL o premere due volte l'interruttore OFF/
CANCEL. Non viene più visualizzato lo schermo ASL e l'indicazione impostazione ASL
(verde) non è visualizzata.
Quando non è stata impostata una velocità di crociera (indicazione principale ASL
visualizzata in bianco)
Premere l'interruttore OFF/CANCEL. Non viene più visualizzato lo schermo ASL e
l'indicazione principale ASL (bianca) non è visualizzata.
NOTA
Quando l'interruttore MODE viene premuto durante il funzionamento di ASL, il sistema
commuta al regolatore automatico di velocità.
Al volante
i-ACTIVSENSE
4-123

(Quadro strumenti di tipo B)
Quando è stata impostata la regolazione automatica della velocità [l'indicatore
luminoso ASL (verde) si accende]
Premere a lungo l'interruttore OFF/CANCEL o premere due volte l'interruttore OFF/
CANCEL. Non viene più visualizzato lo schermo ASL e l'indicatore luminoso impostazione
ASL (verde) si spegne.
Quando non è stata impostata la regolazione automatica della velocità [l'indicatore
luminoso principale ASL (ambra) si accende]
Premere l'interruttore OFF/CANCEL. Non viene più visualizzato lo schermo ASL e
l'indicatore luminoso principale ASL (ambra) si spegne.
NOTA
Quando l'interruttore MODE viene premuto durante il funzionamento di ASL, il sistema
commuta al regolatore automatico di velocità.
tImpostazione del sistema
ATTENZIONE
Verific are sempre la presenza delle necessarie condizioni di sicurezza quando s'imposta ASL:
Se s'imposta una velocità inferiore a quella del veicolo, il veicolo rallenta fino a raggiungere la
velocità impostata. Verificare la presenza delle necessarie condizioni di sicurezza e mantenere
la distanza di sicurezza dai veicoli che stanno davanti e dietro.
1. Premere l'interruttore MODE per attivare il sistema.
2. Premere SET
per impostare la velocità. Quando la velocità attuale del veicolo è di 30
km/h o superiore, la velocità viene impostata al valore attuale. Quando la velocità attuale
del veicolo è inferiore a 30 km/h, la velocità viene impostata a 30 km/h.
3. Per aumentare la velocità impostata, premere l'interruttore RES/
in modo continuo. La
velocità impostata può essere regolata ad incrementi di 10 km/h. La velocità impostata
può essere regolata anche a decrementi di 1 km/h premendo l'interruttore RES/
momentaneamente. Per esempio, la velocità impostata aumenta di circa 4 km/h se si
preme l'interruttore RES/
4 volte.
4. Per diminuire la velocità impostata, premere l'interruttore SET
in modo continuo. La
velocità impostata può essere regolata a decrementi di 10 km/h. La velocità impostata
può essere regolata anche ad incrementi di 1 km/h premendo l'interruttore SET
momentaneamente. Per esempio, la velocità impostata diminuisce di circa 4 km/h se si
preme l'interruttore SET
4 volte.
Al volante
i-ACTIVSENSE
4-124

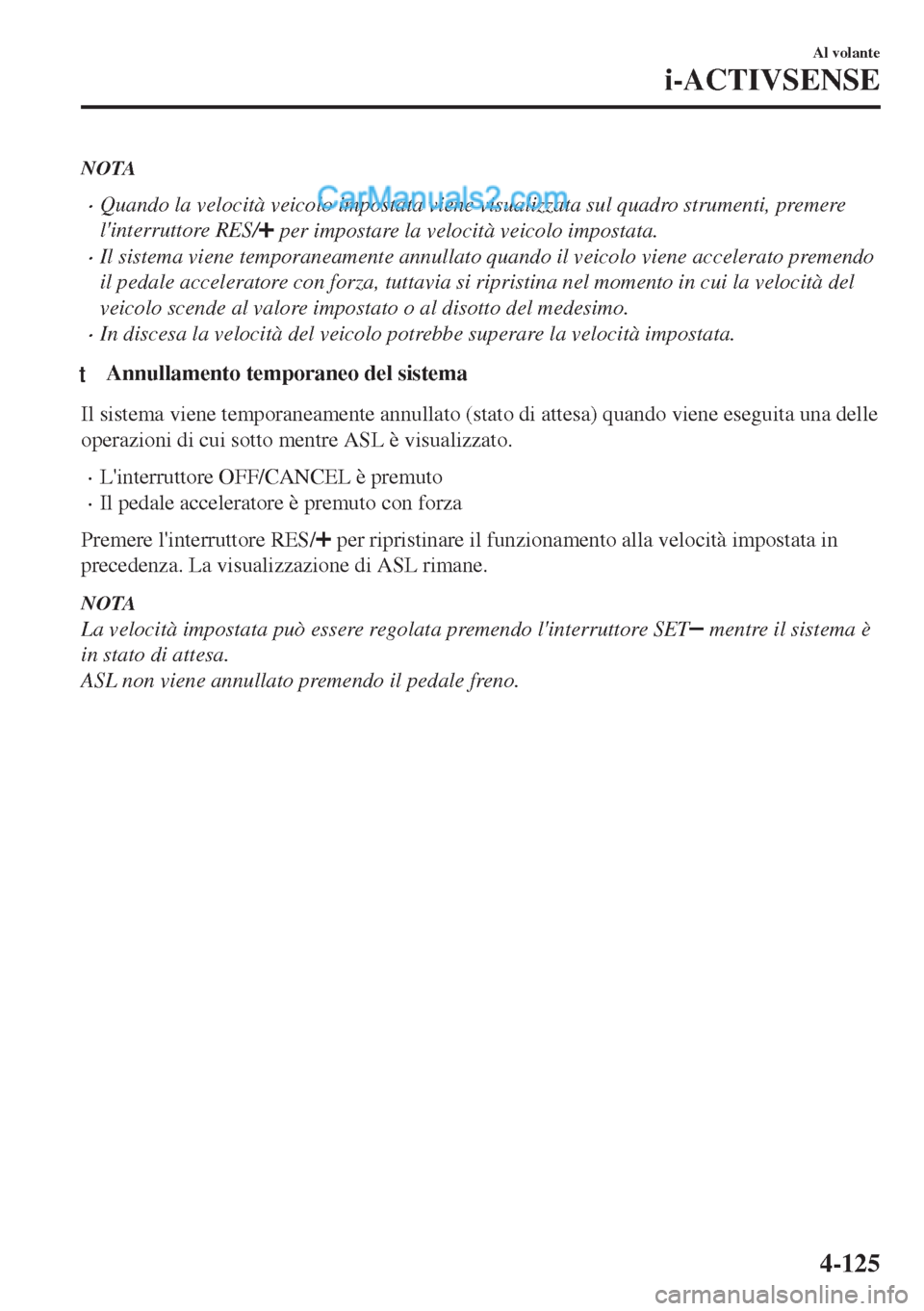

NOTA
•Quando la velocità veicolo impostata viene visualizzata sul quadro strumenti, premere
l'interruttore RES/
per impostare la velocità veicolo impostata.
•Il sistema viene temporaneamente annullato quando il veicolo viene accelerato premendo
il pedale acceleratore con forza, tuttavia si ripristina nel momento in cui la velocità del
veicolo scende al valore impostato o al disotto del medesimo.
•In discesa la velocità del veicolo potrebbe superare la velocità impostata.
tAnnullamento temporaneo del sistema
Il sistema viene temporaneamente annullato (stato di attesa) quando viene eseguita una delle
operazioni di cui sotto mentre ASL è visualizzato.
•L'interruttore OFF/CANCEL è premuto
•Il pedale acceleratore è premuto con forza
Premere l'interruttore RES/
per ripristinare il funzionamento alla velocità impostata in
precedenza. La visualizzazione di ASL rimane.
NOTA
La velocità impostata può essere regolata premendo l'interruttore SET mentre il sistema è
in stato di attesa.
ASL non viene annullato premendo il pedale freno.
Al volante
i-ACTIVSENSE
4-125

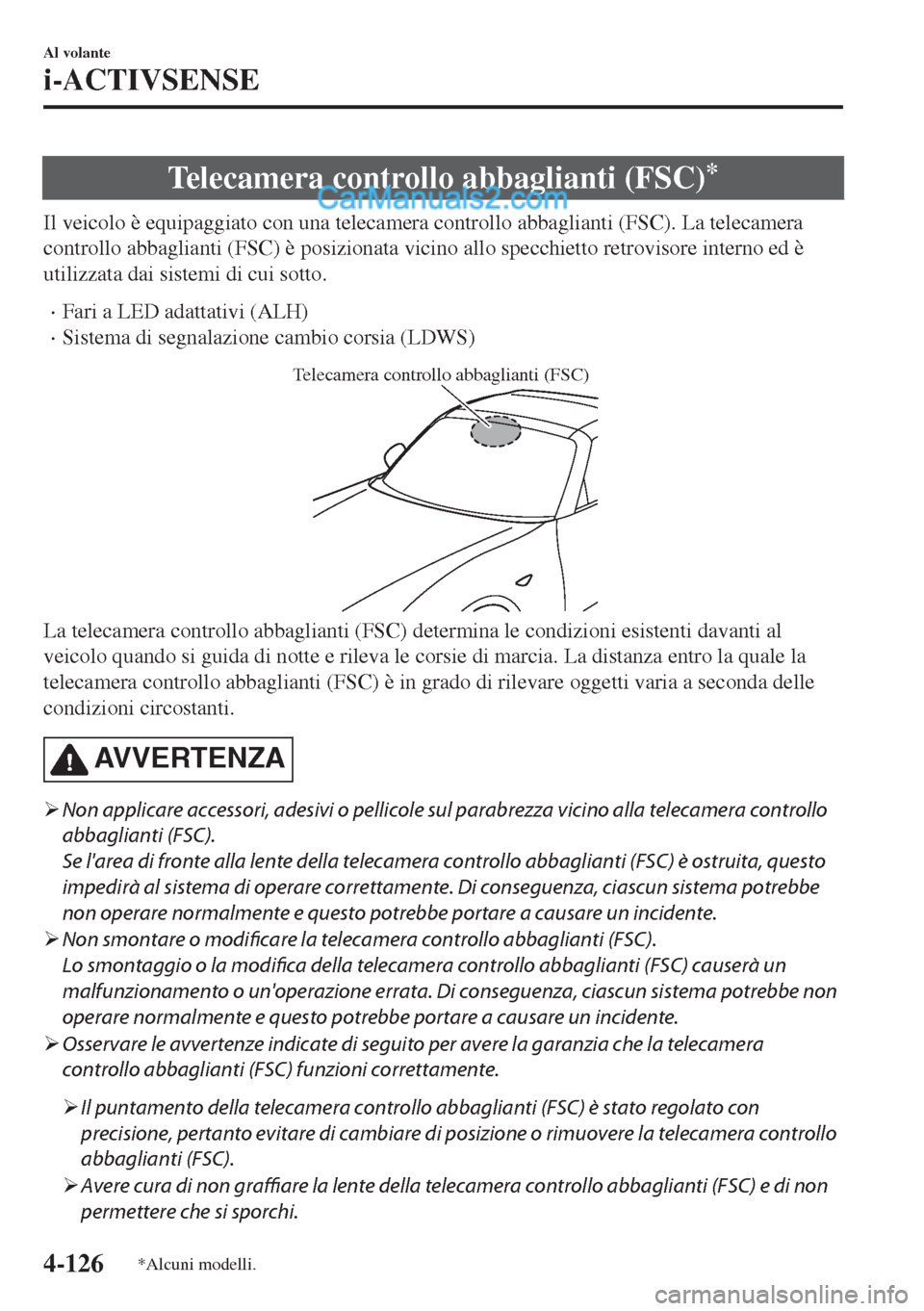

Telecamera controllo abbaglianti (FSC)*
Il veicolo è equipaggiato con una telecamera controllo abbaglianti (FSC). La telecamera
controllo abbaglianti (FSC) è posizionata vicino allo specchietto retrovisore interno ed è
utilizzata dai sistemi di cui sotto.
•Fari a LED adattativi (ALH)
•Sistema di segnalazione cambio corsia (LDWS)
Telecamera controllo abbaglianti (FSC)
La telecamera controllo abbaglianti (FSC) determina le condizioni esistenti davanti al
veicolo quando si guida di notte e rileva le corsie di marcia. La distanza entro la quale la
telecamera controllo abbaglianti (FSC) è in grado di rilevare oggetti varia a seconda delle
condizioni circostanti.
AVVERTENZA
¾Non applicare accessori, adesivi o pellicole sul parabrezza vicino alla telecamera controllo
abbaglianti (FSC).
Se l'area di fronte alla lente della telecamera controllo abbaglianti (FSC) è ostruita, questo
impedirà al sistema di operare correttamente. Di conseguenza, ciascun sistema potrebbe
non operare normalmente e questo potrebbe portare a causare un incidente.
¾Non smontare o modificare la telecamera controllo abbaglianti (FSC).
Lo smontaggio o la modifica della telecamera controllo abbaglianti (FSC) causerà un
malfunzionamento o un'operazione errata. Di conseguenza, ciascun sistema potrebbe non
operare normalmente e questo potrebbe portare a causare un incidente.
¾Osservare le avvertenze indicate di seguito per avere la garanzia che la telecamera
controllo abbaglianti (FSC) funzioni correttamente.
¾Il puntamento della telecamera controllo abbaglianti (FSC) è stato regolato con
precisione, pertanto evitare di cambiare di posizione o rimuovere la telecamera controllo
abbaglianti (FSC).
¾Avere cura di non graffiare la lente della telecamera controllo abbaglianti (FSC) e di non
permettere che si sporchi.
Al volante
i-ACTIVSENSE
4-126*Alcuni modelli.
