6. Skub stopgummiet gennem
afdækningen på bilens højre side, mens
du løfter afdækningen en smule op.

Dæksel
Stopgummi
7. Løft afdækningen op fra en position
uden for bilen.

8. Sæt hånden ind under den løftede
afdækning, og løsn hætteskruerne,
indtil de kan drejes frit.

BEMÆRK
På dette tidspunkt må du ikke trække
skruen ud. Hvis hætten trækkes ud, vil
bagklapslåsen blive udløst, men det
bageste tag vil ikke kunne betjenes
elektrisk.
9. Start motoren.
10. Fortsæt med at trykke kontakten til den
eldrevne hardtop i lukningsretningen,
indtil taget er helt lukket.
Se afsnittet "Lukning af taget" på side
3-42.

Indikation på
multiinformations-
display
11. Slå tændingen fra.
12. Fjern vindskærmen.

Vindskærm
Hvis der opstår problemer
Hvis bagklappen ikke kan åbnes
7-53

13. Rul afdækningen delvist tilbage i højre
side fra midten af bilen.

14. Træk hætten ud, og frigør
bagklapslåsen.
Efter denne nødprocedure bør bilen
hurtigst muligt efterses af en
fagekspert. Vi anbefaler et autoriseret
Mazda-værksted.
FORSIGTIG
Træk ikke skruen ud, når du tager hætten
af. Hvis du gør det, kan skruerne falde af og
gå tabt.
Taget kan ikke betjenes elektrisk.
1. Fjern antennen, hvis en sådan er
monteret.
Se afsnittet "Antenne" på side 5-17.
2. Løft det bageste tag op med hånden.
Se afsnittet "Hvis taget ikke kan
lukkes" på side 7-56.
3. Fjern fastgørelserne på bilens højre
side.

4. Skub stopgummiet gennem
afdækningen på bilens højre side, mens
du løfter afdækningen en smule op.

Dæksel
Stopgummi
5. Løft afdækningen op fra en position
uden for bilen.

Hvis der opstår problemer
Hvis bagklappen ikke kan åbnes
7-54

6. Sæt hånden ind under den løftede
afdækning, og løsn hætteskruerne,
indtil de kan drejes frit.
7. Træk hætten ud, og frigør
bagklapslåsen.
FORSIGTIG
På dette tidspunkt må du ikke åbne
bagklappen. Hvis bagklappen åbnes,
før det bageste tag er helt lukket, kan
bagklappen komme i kontakt med det
bageste tag og forårsage beskadigelse
og blive ridset.
8. Luk det bageste tag med hånden.
Se afsnittet "Hvis taget ikke kan
lukkes" på side 7-56.
9. Åbn bagklappen.
Efter denne nødprocedure bør bilen
hurtigst muligt efterses af en
fagekspert. Vi anbefaler et autoriseret
Mazda-værksted.
Hvis der opstår problemer
Hvis bagklappen ikke kan åbnes
7-55

Hvis taget ikke kan lukkes
Hvis taget ikke kan lukkes elektrisk ved at trykke på kontakten for den eldrevne hardtop,
skal du først kontrollere tagets driftsbetingelser.
Se afsnittet "Betjeningsbetingelser" på side 3-43.
Hvis taget ikke kan lukkes, selvom alle driftsbetingelser er opfyldt, skal du få den efterset
hos en autoriseret Mazda-forhandler.
Hvis det ikke er muligt at få taget efterset hos et autoriseret Mazda-værksted, kan taget
lukkes manuelt som en nødforanstaltning.
Proceduren for manuel lukning af taget er som følger:
1.Åbning af det bageste tag
Frigør det bageste tags låse, og åbn det.
2.Lukning af det forreste tag
Løft taget op, og luk det.
3.Lukning af det bageste tag
Bind snorene til det bageste tags koblinger, og luk det bageste tag.
Forreste tagBageste tag
Kobling til
bageste tag
Hvis der opstår problemer
Hvis taget ikke kan lukkes
7-56

FORSIGTIG
¾Kør ikke bilen med delvist åbent tag. Betjeningen af bilen kan blive påvirket af vind, hvilket
kunne føre til en ulykke.
¾Udfør ikke proceduren i stærk vind, da det kunne forårsage en uventet ulykke.
¾Udførelse af proceduren kræver to voksne, og specielt når det forreste tag løftes op. Forsøg
det ikke alene, da det kan medføre personskade eller beskadigelse af bilen.
¾Nogle trin i proceduren kræver, at der bruges flere værktøjer samtidigt og fordrer en vis
teknisk ekspertise. Desuden kan det at holde din krop strukket hen over bilen føre til
muskelforstærkninger, og Mazda anbefaler derfor, at du får efterset taget hos et autoriseret
Mazda-værksted.
BEMÆRK
•Denne procedure er til manuel lukning af taget som en nødforanstaltning. Efter manuel
lukning af taget er elektrisk betjening ikke mulig, før systemet er blevet gendannet hos et
autoriseret Mazda-værksted.
•Brug af en lommelygte vil gøre proceduren lettere.
Hvis der opstår problemer
Hvis taget ikke kan lukkes
7-57

tManuel lukning
Før manuel lukning
ADVARSEL
Kontrollér, at tændingen er slået FRA, før
du betjener taget manuelt:
Manuel lukning af taget, mens tændingen
ikke er slået FRA, er farlig, fordi motoren
pludselig kunne blive tændt og forårsage
personskade som følge af, at hænder eller
fingre kommer i klemme i mekanismen.
1. Parkér på en hård, jævn overflade væk
fra trafikken, og aktivér
parkeringsbremsen.
2. En bil med automatgear sættes i
position P (parkering), og en bil med
manuelt gear i position N (frigear).
3. Slå tændingen fra, mens du trykker
bremsepedalen ned.
4. Tænd havariblinket, hvis det er
nødvendigt.
Forberedelse af værktøj
Tag de fem værktøjer, der er opbevaret i
sædesideboksen, ud.
Se afsnittet "Sædesideboks" på side 5-115.
LedningTandhjul
(værktøjssæt)Snor
L-formet
sekskantnøgle
(lille)L-formet
sekskantnøgle
(stor)
Åbning af det bageste tag
FORSIGTIG
¾Ved drejning af bolten skal du dække den
forreste del af taget med en klud. Det
forreste tag kan blive beskadiget, hvis
den L-formede sekskantnøgle kommer i
kontakt med den.
¾Fordi pladsen er smal, når det forreste
tag er i opbevaringsposition, skal du
passe på, at den L-formede
sekskantnøgle ikke kommer i kontakt
med taget, når du drejer bolten.
BEMÆRK
Proceduren forenkles, hvis du flytter
sæderne så langt frem som muligt og
nedfælder ryglænene.
Se afsnittet "Justering af førersæde" på
side 2-4.
Se afsnittet "Justering passagersædet" på
side 2-9.
1. Fjern antennen, hvis en sådan er
monteret.
Se afsnittet "Antenne" på side 5-17.
2. Indsæt den korte ende af den
L-formede sekskantnøgle (stor) ind i
motorbeslagsbolten.
Bolt
Hvis der opstår problemer
Hvis taget ikke kan lukkes
7-58

BEMÆRK
Hvis det er svært at se bolten, skal du
fjerne vindskærmen og identificere
bolten fra midten af bilen.
Vindskærm
3. Drej den L-formede sekskantnøgle
(stor) mod uret for at løsne bolten en
smule.
4. Fjern midlertidigt den L-formede
sekskantnøgle (stor) fra bolten, og
indsæt så nøglens lange ende i bolten.
BEMÆRK
Spidsen af den lange ende af den
L-formede sekskantnøgle kan bruges i
en vinkel. Når nøglen bevæges let
opad, øges spillerummet mellem det
bageste tag og det opbevarede forreste
tag og forenkler proceduren.
5. Drej den L-formede sekskantnøgle
(stor) mod uret 13 gange eller mere,
mens du trykker nøglen mod bolten.
BEMÆRK
•Bolten kan ikke fjernes helt.
•Hvis det er svært at dreje bolten,
skal du gentage trin 3 nogle gange.
6. Hægt wiren i koblingsstiften, der er
vist i figuren.
7. Mens én person skubber det bageste
tag ned, skal en anden person trække i
wiren, indtil der høres en låselyd, og
det bageste tag låses op.
Lås
Koblingsstift
Ledning
Lås op
8. Udfør samme procedure på den anden
side.
Hvis der opstår problemer
Hvis taget ikke kan lukkes
7-59

9. Med en person stående på begge sider
af bilen løftes det bageste tag til den
position, hvor det stopper, mens højden
af tagets venstre og højre sider holdes
så parallelt som muligt.
FORSIGTIG
¾Slip ikke det bageste tag i nogen side,
før det er helt åbent. Det bageste tag
kunne falde og forårsage personskade,
hvis det slippes for tidligt.
¾Forsøg ikke at løfte det bageste tag
med stor kraft. Hvis det bageste tag
løftes med stor kraft uden at være låst
op, kan det beskadige bildele.
¾
Løft det bageste tag med dets venstre
og højre højde så parallelt som muligt.
Hvis det bageste tag løftes med venstre
eller højre højde vinklet, kunne det
deformere koblingsmekanismen.
Lukning af det forreste tag
FORSIGTIG
¾Nogle trin i proceduren kræver, at
kroppen holdes i en anstrengende
position, og hvis den overanstrenges,
kunne det forårsage personskade.
¾Udfør proceduren med stor forsigtighed
for ikke at få dine hænder og fingre i
klemme, når det forreste tag lukkes. I
modsat fald kunne dine hænder eller
fingre blive kvæstet.
¾Fjernelse af loftsbetrækket er inkluderet i
proceduren, men bilen bør dog aldrig
køres med aftaget loftsbetræk. Kørsel af
bilen med aftaget loftsbetræk er forbudt
ifølge loven. Udfør proceduren korrekt,
mens du følger anvisningerne.
1. Med en person stående på begge sider
af bilen holdes den forreste og bageste
side af det forreste tag, og taget
trækkes opad.
2. Flyt din hånd på bagsiden af det
forreste tag til forsiden, og træk det
forreste tag fremad.
Hvis der opstår problemer
Hvis taget ikke kan lukkes
7-60

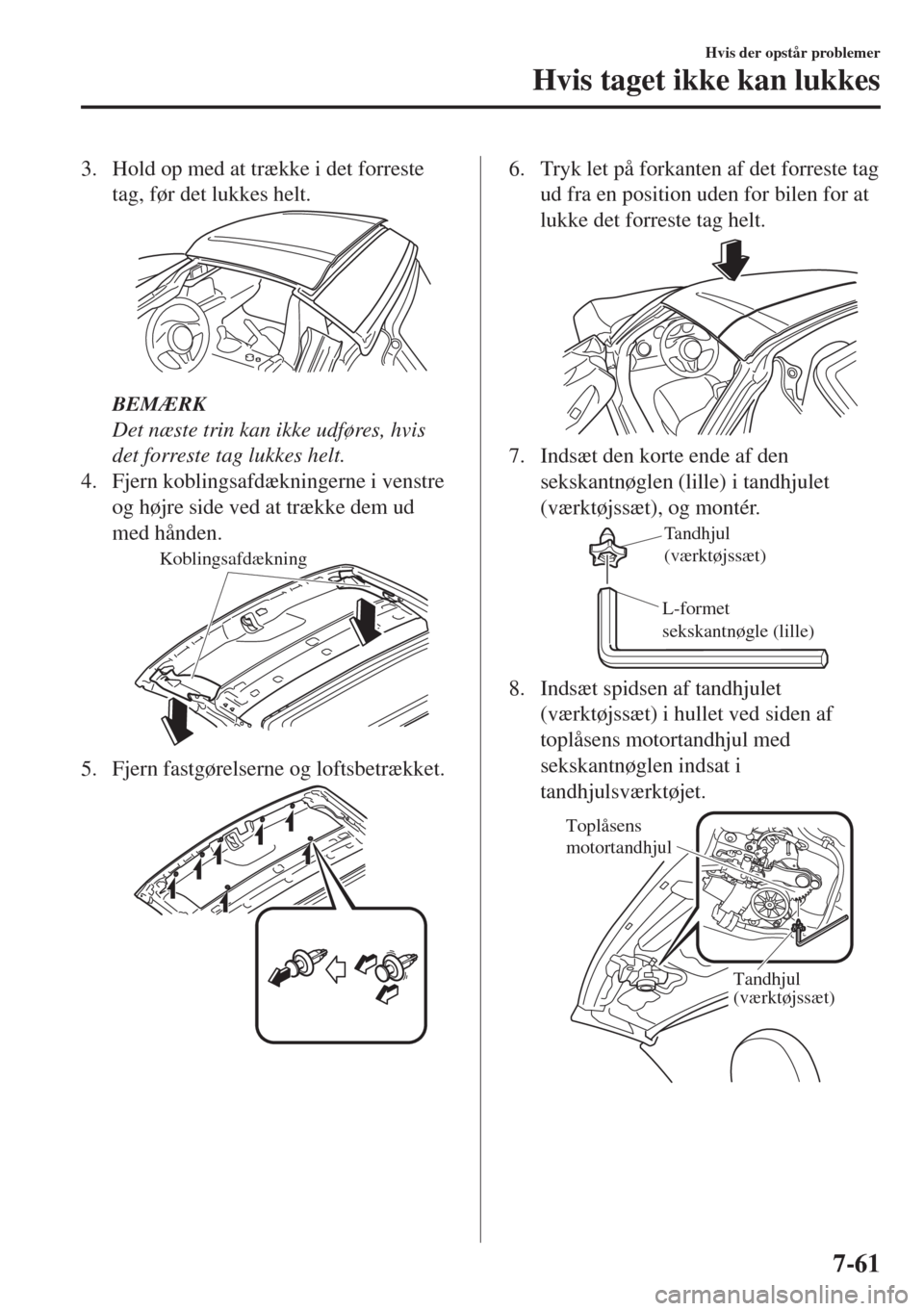

3. Hold op med at trække i det forreste
tag, før det lukkes helt.
BEMÆRK
Det næste trin kan ikke udføres, hvis
det forreste tag lukkes helt.
4. Fjern koblingsafdækningerne i venstre
og højre side ved at trække dem ud
med hånden.
Koblingsafdækning
5. Fjern fastgørelserne og loftsbetrækket.
6. Tryk let på forkanten af det forreste tag
ud fra en position uden for bilen for at
lukke det forreste tag helt.
7. Indsæt den korte ende af den
sekskantnøglen (lille) i tandhjulet
(værktøjssæt), og montér.
L-formet
sekskantnøgle (lille)Tandhjul
(værktøjssæt)
8. Indsæt spidsen af tandhjulet
(værktøjssæt) i hullet ved siden af
toplåsens motortandhjul med
sekskantnøglen indsat i
tandhjulsværktøjet.
Toplåsens
motortandhjul
Tandhjul
(værktøjssæt)
Hvis der opstår problemer
Hvis taget ikke kan lukkes
7-61

FORSIGTIG
Indsæt tandhjulet (værktøjssæt) sikkert,
indtil det går i indgreb med toplåsens
motortandhjul. Hvis tandhjulet
(værktøjssæt) ikke indsættes sikkert,
kan det glide af og blive beskadiget.
9. Drej sekskantnøglen, og bevæg krogen
i låseretningen, så der er nok plads til
fastgørelse af loftsbeklædningens
åbning i krogen.
Lås op
Lås op
LåsLås
BEMÆRK
Drejning af tandhjulet (værktøjssæt)
kræver en vis kraft på grund af
motormodstanden. Drej
sekskantnøglen langsomt.
10. Indsæt krogen i loftsbeklædningens
åbning.
Krog
Loftsbeklædning
11. Drej sekskantnøglen (lille) og
tandhjulet (værktøjssæt) mod uret, og
lad krogen gå i indgreb med
karrosserisiden.
BEMÆRK
Toplåsegrebet går helt i indgreb med
karrosseriet (låst tilstand) i den position,
hvor tænderne på tandhjulet
(værktøjssæt) går i kontakt med beslaget.
Tandhjul
(værktøjssæt)
Beslag
12. Løft bagenden af loftsbeklædningen,
mens den er hængslet i
loftsbeklædningens åbning.
Hvis der opstår problemer
Hvis taget ikke kan lukkes
