Black plate (231,1)
廃棄物を処理するときは
廃棄物については､法律上適切な処理が求められています。
lタイヤを燃やすと有毒なガスが発生するので､自己処理はしないでください。使用済みタイヤ
は新品タイヤを購入した販売店に処分を依頼してください。
lバッテリーは鉛や硫酸が使われています。使用済みバッテリーは新品バッテリーを購入した
販売店に処分を依頼してください。
lエンジンオイルやクーラントが地下や川などに流れ出すと､環境を悪化させます。交換済みの
エンジンオイルは新品エンジンオイルを購入した販売店に処分を依頼してください。また､
クーラントを交換する場合はマツダ販売店にご相談ください。
lエアコンにはオゾン層を破壊しない代替フロンガスを使用しています。それでも代替フロン
ガスには地球を温暖化するはたらきがあります。ガスの大気放出を防止するため､エアコンの
点検､修理はマツダ販売店か専門の修理業者に依頼してください。
231
VERISA_Ｄウ_初版231ページ
2014年7月30日08:36 AM
Form No.Ｄウ

Black plate (232,1)
燃料､オイル､液類
■燃料
使用燃料については､108ページの「燃料補給口」もあわせてお読みください。
項目サービスデータ
使用燃料無鉛レギュラーガソリン
タンク容量(参考値) 45L
■フューエルフィルター
項目サービスデータ
交換時期160,000km走行ごと
232
VERISA_Ｄウ_初版232ページ
2014年7月30日08:36 AM
Form No.Ｄウ
サービスデータ

Black plate (233,1)
■エンジンオイル
オイル量の確認は､必ずレベルゲージで行なってください。
交換時期は走行kmまたは年月のどちらか早い方で交換してください。
寒冷地では､エンジンオイルが劣化しやすいので､早めにオイルを交換してください。
項目サービスデータ
交換時期標準15,000kmまたは1年
ごと
シビアコンディショ
ン
*17,500kmまたは6か月
ごと
オイルグ
レード純正モーターオイルゴールデ
ンECO SN
*2API SN/ILSAC GF-5､SAE 0W-20
純正モーターオイルゴールデ
ンSMAPI SM/ILSAC GF-4､SAE 5W-20
API SM/ILSAC GF-4､SAE 5W-30
交換量(参考
値)オイルのみ3.7L
オイルとオイルフィルター3.9L
*1シビアコンディションの条件については､別冊のメンテナンスノートに記載しています。
*2純正モーターオイルゴールデンECO SNは省燃費性に優れたエンジンオイルです。
使用温度範囲
エンジンオイルは外気温に応じた粘度のものを次の表にもとづき使用してください。
233
VERISA_Ｄウ_初版233ページ
2014年7月30日08:36 AM
Form No.Ｄウ

Black plate (234,1)
■エンジンオイルフィルター
交換時期は走行kmまたは年月のどちらか早い方で交換してください。
項目サービスデータ
交換時期標準15,000kmまたは1年ごと
シビアコンディション
*17,500kmまたは6か月ごと
*1シビアコンディションの条件については､別冊のメンテナンスノートに記載しています。
■オートマチックトランスミッションフルード
液量の確認は､レベルゲージで行なってください。
項目サービスデータ
推奨フルード純正ATF M-V
容量(参考値) 7.0L
■ブレーキ液
液量の確認は､リザーバータンク表面のゲージで行なってください。
項目サービスデータ
交換時期2年ごと(初回は3年)
推奨液純正ブレーキフルードBF-3 (DOT-3)
234
VERISA_Ｄウ_初版234ページ
2014年7月30日08:36 AM
Form No.Ｄウ
サービスデータ

Black plate (235,1)

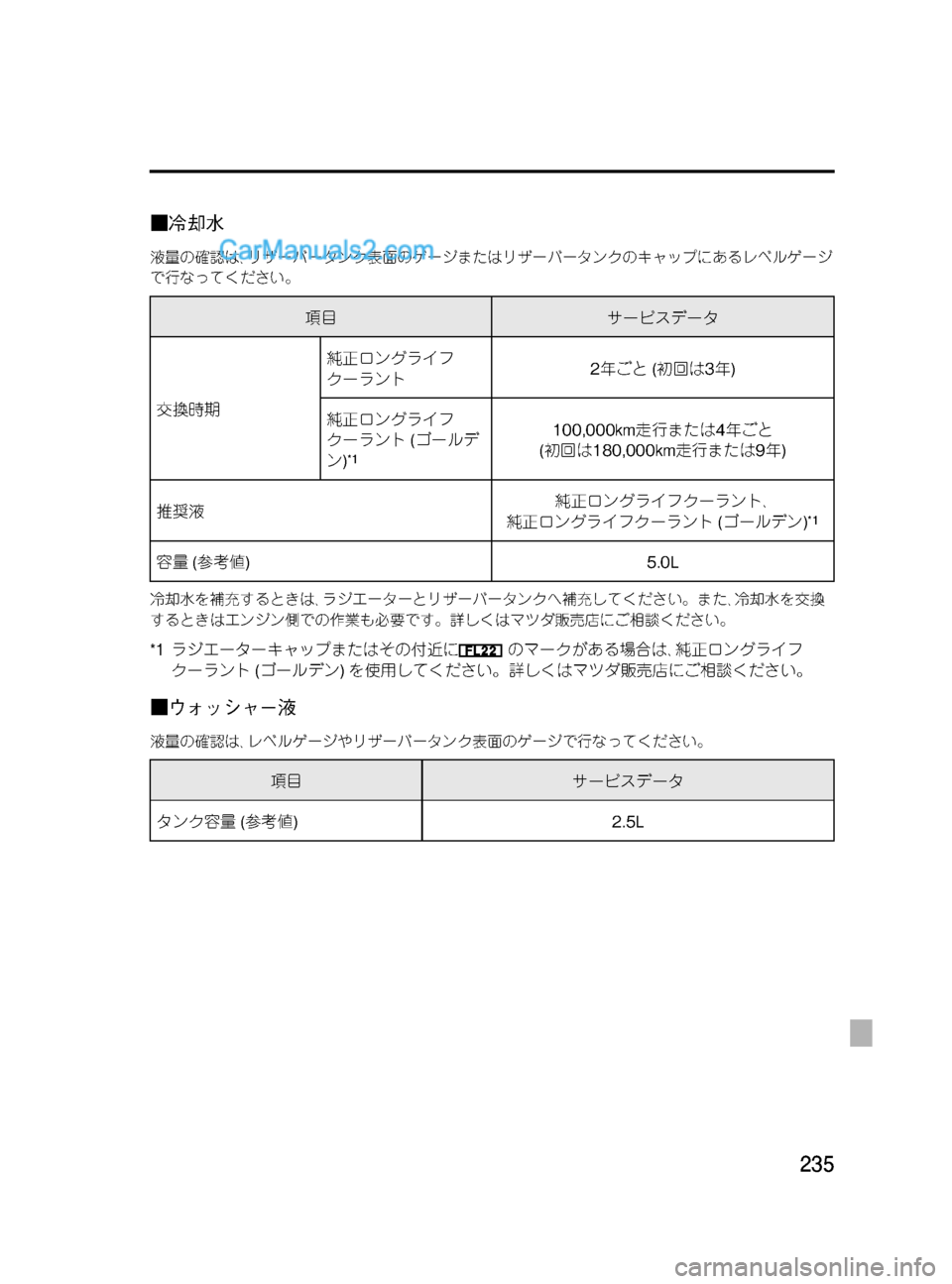

■冷却水
液量の確認は､リザーバータンク表面のゲージまたはリザーバータンクのキャップにあるレベルゲージ
で行なってください。
項目サービスデータ
交換時期純正ロングライフ
クーラント2年ごと(初回は3年)
純正ロングライフ
クーラント(ゴールデ
ン)
*1
100,000km走行または4年ごと
(初回は180,000km走行または9年)
推奨液純正ロングライフクーラント､
純正ロングライフクーラント(ゴールデン)
*1
容量(参考値) 5.0L
冷却水を補充するときは､ラジエーターとリザーバータンクへ補充してください。また､冷却水を交換
するときはエンジン側での作業も必要です。詳しくはマツダ販売店にご相談ください。
*1ラジエーターキャップまたはその付近にのマークがある場合は､純正ロングライフ
クーラント(ゴールデン)を使用してください。詳しくはマツダ販売店にご相談ください。
■ウォッシャー液
液量の確認は､レベルゲージやリザーバータンク表面のゲージで行なってください。
項目サービスデータ
タンク容量(参考値) 2.5L
235
VERISA_Ｄウ_初版235ページ
2014年7月30日08:36 AM
Form No.Ｄウ

Black plate (236,1)
各部の点検値､交換時期
■ブレーキペダル
項目サービスデータ
遊び4.2～6.3mm
床板とのすき間(踏力147N {15kgf}) 79mm以上
■パーキングブレーキ
項目サービスデータ
引きしろ(操作力10kg) 3ノッチ
■オルタネーターベルト
項目サービスデータ
たわみ量自動調整式(使用限度をこえているものは交換)
■エアクリーナーエレメント
項目サービスデータ
交換時期標準50,000km走行ごと
シビアコンディション
*125,000km走行ごと
*1シビアコンディションの条件については､別冊のメンテナンスノートに記載しています。
236
VERISA_Ｄウ_初版236ページ
2014年7月30日08:36 AM
Form No.Ｄウ
サービスデータ

Black plate (237,1)
電気部品/電球(バルブ)
■スパークプラグ
項目サービスデータ
型式DENSO FK16PR11
イリジウムプラグは､ワイヤーブラシなどによる清掃は行なわないでください。イリジウム合金
チップおよび白金チップの微粒子膜が損傷または脱落するおそれがあります。
■バッテリー
項目サービスデータ
型式､容量55D23L､55Ah (20時間率)
237
VERISA_Ｄウ_初版237ページ
2014年7月30日08:36 AM
Form No.Ｄウ
サービスデータ

Black plate (238,1)
■電球(バルブ)の容量
電球(バルブ)W数(12V用)規格(UNECE*1
(SAE))
ヘッドランプディスチャージヘッドランプ
非装備車Hi 60 W HB3 (9005)
Lo 55 W H7 (H7)
ディスチャージヘッドランプ
装備車Hi 60 W HB3 (9005)
Lo 35 W D2S (D2S)
フォグランプ☆55 W H11 (H11)
車幅灯5 W W5W (―)
前面方向指示灯/非常点滅灯21 W PY21W (―)
側面方向指示灯/非常点滅灯5W
*2WY5W (―)
後面方向指示灯/非常点滅灯21 W W21W (7440)
制動灯/尾灯21/5 W W21/5W (7443)
後退灯21 W W21W (7440)
番号灯5 W W5W (―)
ハイマウントストップランプLED
*3―(―)
メイクアップミラーランプ1.7 W―(―)
バニティミラーランプ2W―(―)
ルームランプ､ラゲッジルームランプ10 W―(―)
グラウンドイルミネーションランプ5W―(―)
*1 UNECEはUnited Nations Economic Commission for Europe (国連欧州経済委員会)の略です。
*2電球(バルブ)の交換はできません。ランプユニット本体の交換となります。
*3 LEDはLight Emitting Diodeの略で発光するダイオードです。
238☆印はグレードや仕様変更などにより装備の有無が異なります。
VERISA_Ｄウ_初版238ページ
2014年7月30日08:36 AM
Form No.Ｄウ
サービスデータ

Black plate (239,1)
■ヒューズ
→196ページ「ヒューズの受け持つ装置」
239
VERISA_Ｄウ_初版239ページ
2014年7月30日08:36 AM
Form No.Ｄウ

Black plate (240,1)
タイヤ/ホイール
■タイヤ/ホイールサイズ
標準タイヤ
タイヤサイズは､運転席ドアに貼付されているラベルで確認してください。
タイヤサイズホイール
サイズインセット
(オフセット)ピッチサークル直
径
175/65R14 82S 14×6J
45mm 100mm
185/55R15 81V 15×6J
応急用スペアタイヤ
タイヤサイズホイール
サイズ ピッチサークル直径
T115/70D14 88M 14×4T 100mm
■タイヤ空気圧
標準タイヤ
適正空気圧は､運転席ドアに貼付されているラベルで確認してください。
→14ページ「日常点検としてタイヤを定期的に点検する」
タイヤサイズタイヤ空気圧
前輪後輪
175/65R14 82S 230 kPa (2.3 kgf/cm
2) 200 kPa (2.0 kgf/cm2)
185/55R15 81V 210 kPa (2.1 kgf/cm
2) 180 kPa (1.8 kgf/cm2)
応急用スペアタイヤ
タイヤサイズ タイヤ空気圧
T115/70D14 88M 420 kPa (4.2 kgf/cm
2)
240
VERISA_Ｄウ_初版240ページ
2014年7月30日08:36 AM
Form No.Ｄウ
