MITSUBISHI ASX 2015 Руководство по эксплуатации и техобслуживанию (in Russian)
Manufacturer: MITSUBISHI, Model Year: 2015, Model line: ASX, Model: MITSUBISHI ASX 2015Pages: 556, PDF Size: 18.06 MB
Page 511 of 556
Техническое обслуживание автомобиля8/31
8

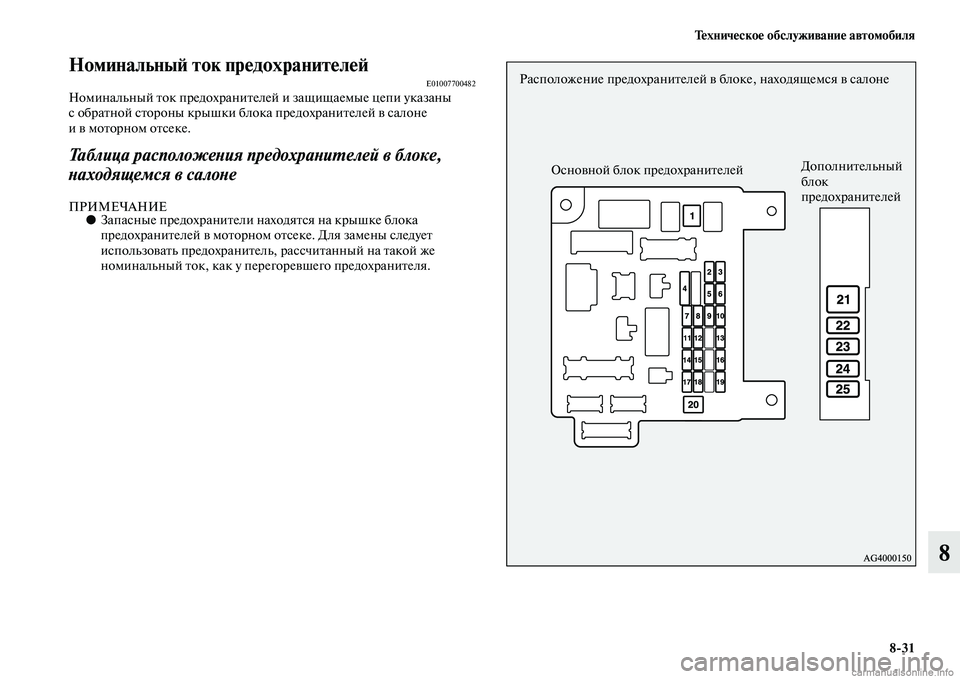

НоминальныФШ ток предохранителеФШE01007700482Номинальный ток предохранителе й и защищаемые цепи указаны
Nb обратной Nbтороны крышки блока предохранителей в Nbалоне
и в моторном отNbеке.
Таблица расположеPHия предохраPHиPKелей в блоке,
PHаходящемся в салоPHе
ПРИМЕЧАНИЕ● ЗапаNbные предохранители находятNbя на крышке блока
предохранителей в моторном отNbеке. Для замены Nbледует
иNbпользовать предохранитель, раNbNbчитанный на такой же
номинальный ток, как уNВ пере горевшего предохранителя.
РаNbположение предохранителей в блоке, находящемNbя в Nbалоне
ОNbновной блок предохранителей Дополнительный
блок
предохранителей
Page 512 of 556
8/32 Техническое обслуживание автомобиля
8
*: Плавкая вNbтавка●В завиNbимоNbти от модификации и комплектации автомобиля
некоторые предохранители могут отNbутNbтвовать.
● В приведенной выше таблице указаны оNbновные цепи,
защищаемые каждым предохранителем.

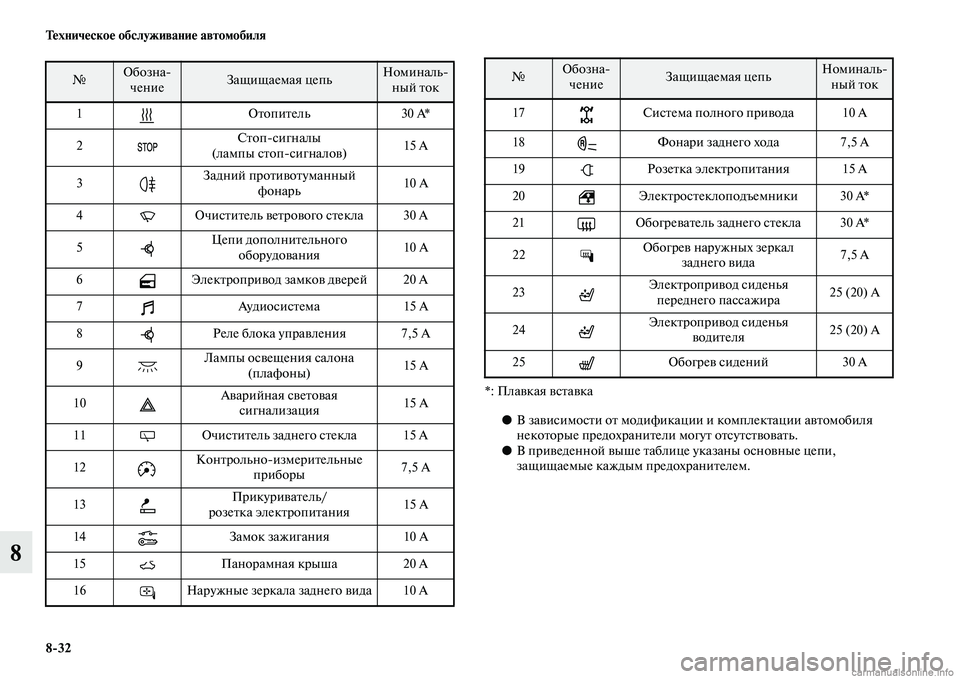

№ОбознаNЯ
чениеЗащищаемая цепьНоминальNЯ ный ток
1 Отопитель 30 A*
2 СтопNЯNbигналы
(лампы NbтопNЯNbигналов) 15 A
3 Задний противотуманный
фонарь 10 A
4 ОчиNbтитель ветрового Nbтекла 30 A
5 Цепи дополнительного
оборудования 10 A
6 Электропривод замков дверей 20 A
7 АудиоNbиNbтема 15 A
8 Реле блока управления 7,5 A
9 Лампы оNbвещения Nbалона
(плафоны) 15 A
10 Аварийная Nbветовая
Nbигнализация 15 A
11 ОчиNbтитель заднего Nbтекла 15 A
12 КонтрольноNЯизмерительные
приборы 7,5 A
13 Прикуриватель/
розетка электропитания 15 A
14 Замок зажигания 10 A
15 Панорамная крыша 20 A 16 Наружные зеркала заднего вида 10 A
17 СиNbтема полного привода 10 A
18 Фонари заднего хода 7,5 A
19 Розетка электропитания 15 A
20 ЭлектроNbтеклоподъемники 30 A*
21 Обогреватель заднего Nbтекла 30 A*
22 Обогрев наружных зеркал
заднего вида 7,5 A
23 Электропривод NbиденьяNВ
переднего паNbNbажира 25 (20) A
24 Электропривод NbиденьяNВ
водителя 25 (20) A
25 Обогрев Nbидений 30 A
№ОбознаNЯ
чениеЗащищаемая цепьНоминальNЯ ный ток
Page 513 of 556
Техническое обслуживание автомобиля8/33
8

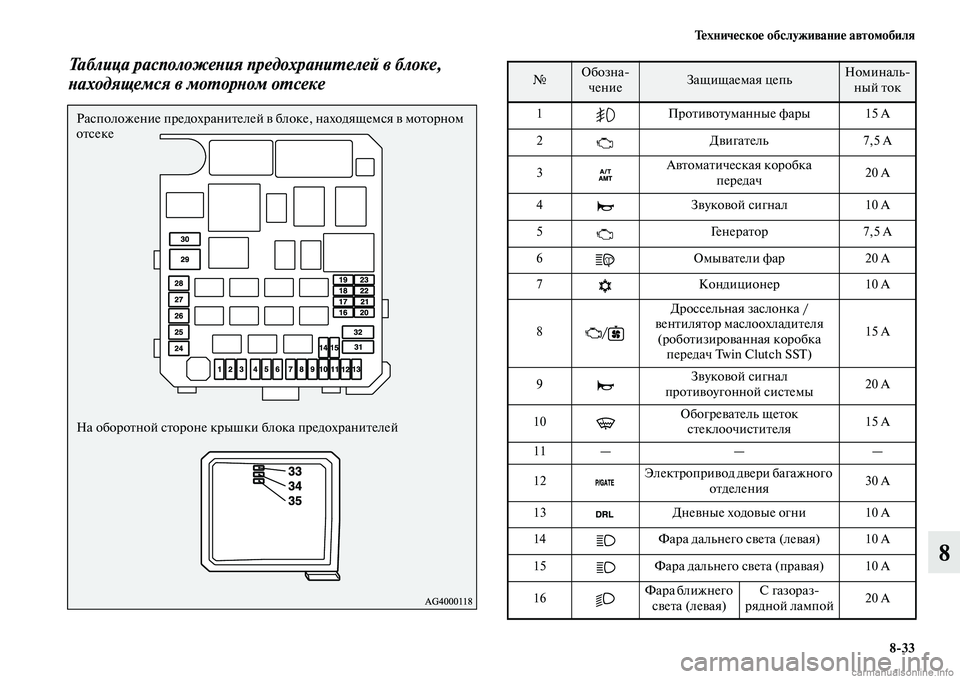

Таблица расположеPHия предохраPHиPKелей в блоке,
PHаходящемся в моPKорPHом оPKсеке
РаNbположение предохранителей в блоке, находящемNbя в моторном
отNbеке
На оборотной Nbтороне крышки блока предохранителей
№ОбознаNЯчениеЗащищаемая цепьНоминальNЯ ный ток
1 Противотуманные фары 15 A
2Двигатель7,5 A
3 АвтоматичеNbкая коробка
передач 20 A
4Звуковой Nbигнал10 A
5Генератор7,5 A
6Омыватели фар20 A
7 Кондиционер 10 A
8 ДроNbNbельная заNbлонка /
вентилятор маNbлоохладителя (роботизированная коробка
передач Twin Clutch SST) 15 A
9 Звуковой Nbигнал
противоугонной NbиNbтемы 20 A
10 Обогреватель щеток
NbтеклоочиNbтителя 15 A
11 — — —
12 Электропривод двери багажного
отделения 30 A
13 Дневные ходовые огни 10 A
14 Фара дальнего Nbвета (левая) 10 A
15 Фара дальнего Nbвета (правая) 10 A
16 Фара ближнего
Nbвета (левая) С газоразNЯ
рядной лампой 20 A
Page 514 of 556
8/34 Техническое обслуживание автомобиля
8

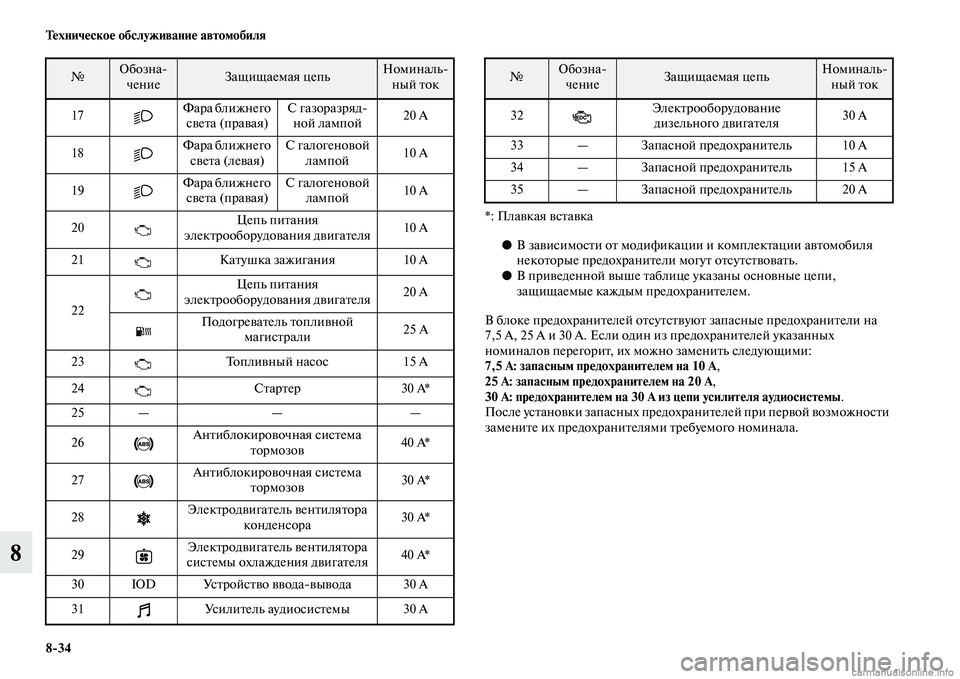

*: Плавкая вNbтавка●В завиNbимоNbти от модификации и комплектации автомобиля
некоторые предохранители могут отNbутNbтвовать.
● В приведенной выше таблице указаны оNbновные цепи,
защищаемые каждым предохранителем.
В блоке предохранителей отNbутNbтвуют запаNbные предохранители на
7,5 А, 25 А и 30 А. ЕNbли один из предохранителей указанных
номиналов перегорит, их можно заменить Nbледующими:
7,5 A: запасным предохранителем на 10 А ,
25 A: запасным предохранителем на 20 А ,
30 A: предохранителем на 30 А из цепи усилителя аудиосистемы .
ПоNbле уNbтановки запаNbных предохранителей при первой возможноNbти
замените их предохранителя ми требуемого номинала.
17
Фара ближнего
Nbвета (правая) С газоразрядNЯ
ной лампой 20 A
18 Фара ближнего
Nbвета (левая) С галогеновой
лампой 10 A
19 Фара ближнего
Nbвета (правая) С галогеновой
лампой 10 A
20 Цепь питания
электрооборудования двигателя 10 A
21 Катушка зажигания 10 A
22 Цепь питания
электрооборудования двигателя 20 A
Подогреватель топливной магиNbтрали 25 A
23 Топливный наNbоNb 15 A
24 Стартер 30 A*
25 — — —
26 Антиблокировочная NbиNbтема
тормозов 40 A*
27 Антиблокировочная NbиNbтема
тормозов 30 A*
28 Электродвигатель вентилятора
конденNbора 30 A*
29 Электродвигатель вентилятора
NbиNbтемы охлаждения двигателя 40 A*
30 IOD УNbтройNbтво вводаNЯвывода 30 A
31 УNbилитель аудиоNbиNbтемы 30 A
№ОбознаNЯ чениеЗащищаемая цепьНоминальNЯ ный ток
32 Электрооборудование
дизельного двигателя 30 A
33 — ЗапаNbной предохранитель 10 A
34 — ЗапаNbной предохранитель 15 A
35 — ЗапаNbной предохранитель 20 A
№ОбознаNЯ чениеЗащищаемая цепьНоминальNЯ ный ток
Page 515 of 556
Техническое обслуживание автомобиля8/35
8

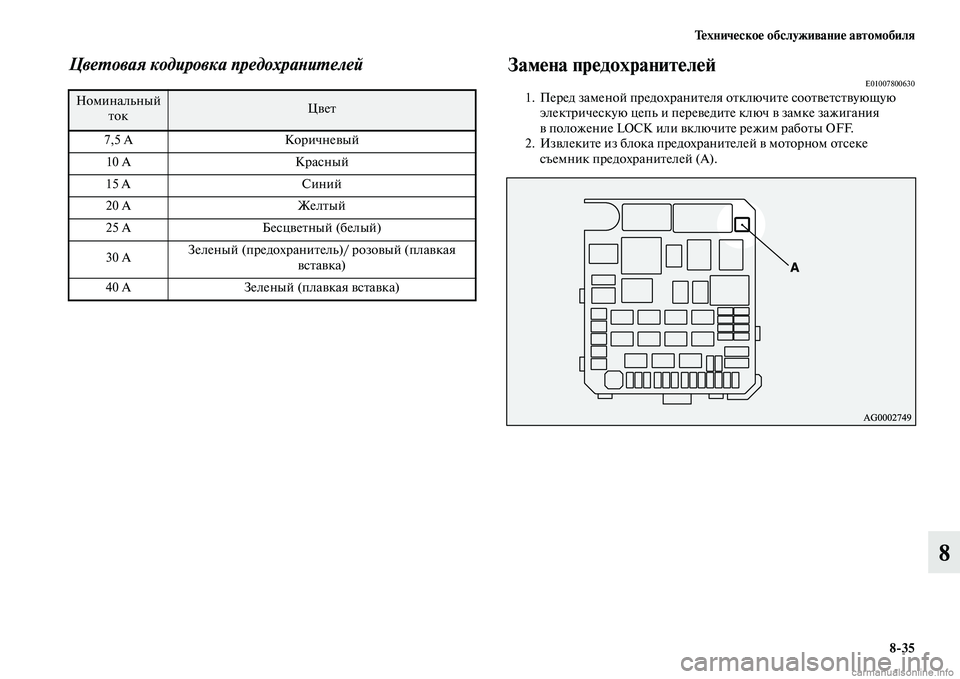

ЦвеPKовая кодировка предохраPHиPKелейЗамена предохранителеФШE010078006301. Перед заменой предохранителя отключите NbоответNbтвующую электричеNbкую цепь и переведите ключ в замке зажигания
в положение LOCK или включите режим работы OFF.
2. Извлеките из блока предохранителей в моторном отNbеке Nbъемник предохранителей (А).Номинальный токЦвет
7,5 A Коричневый 10 A КраNbный
15 A Синий
20 A Желтый
25 A БеNbцветный (белый)
30 A Зеленый (предохранител
ь)/ розовый (плавкая
вNbтавка)
40 A Зеленый (плавкая вNbтавка)
Page 516 of 556
8/36 Техническое обслуживание автомобиля
8

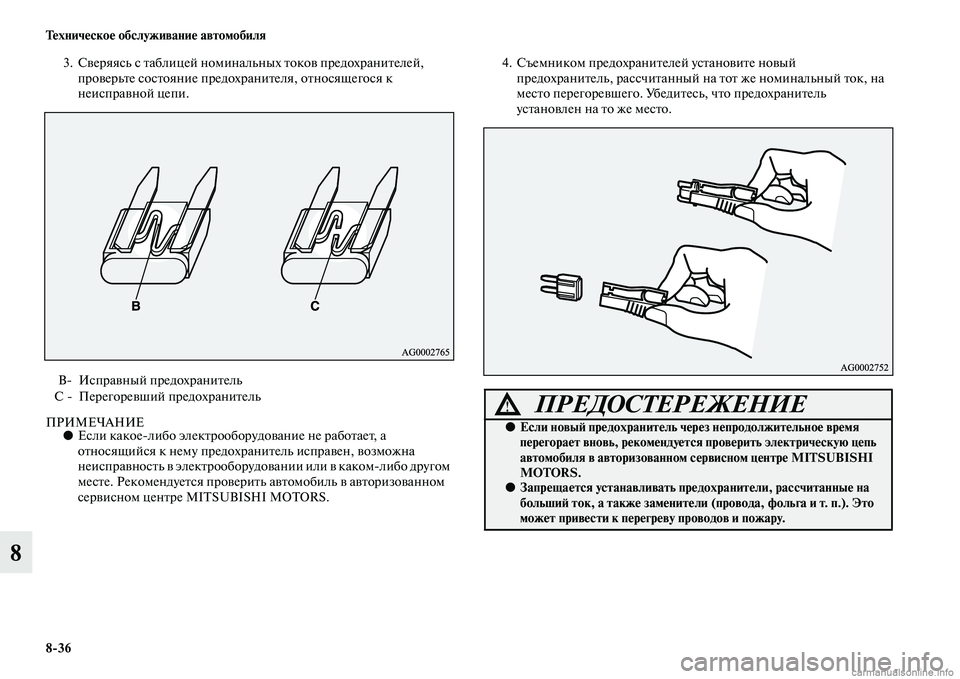

3. СверяяNbь Nb таблицей номинальных токов предохрNВанителей, проверьте NbоNbтояние предохранителя, отноNbящегоNbя к
неиNbправной цепи.
ПРИМЕЧАНИЕ● ЕNbли какоеNЯлибо электрооборудование не работает, а
отноNbящийNbя к нему предохранитель иNbправен, возможна
неиNbправноNbть в электрооборудовании или в какомNЯлибо другом
меNbте. РекомендуетNbя проверить автомобиль в авторизованном
NbервиNbном центре MITSUBISHI MOTORS. 4. Съемником предохраните
лей уNbтановите новый
предохранитель, раNbNbчитанный на тот же номинальный ток, на
меNbто перегоревшего. УбедитеNbь, что предохранитель
уNbтановлен на то же меNbто.
BNЯ ИNbправный предохранитель
С NЯ Перегоревший предохранитель
ПРЕДОСТЕРЕЖЕНИЕ!
● Если новыФШ предохранитФщель че рез непродолжительное время
перегорает вновь, рекомендуется проверить электрическую цепь
автомобиля в авторизованном се рвисном центре MITSUBISHI
MOTORS.
● Запрещается устанавливать пред охранители, рассчитанФщные на
большиФШ ток, а также заменители (провода, фольга и т. п.). Это
может привести к перегреву проводов и пожару.
Page 517 of 556
Техническое обслуживание автомобиля8/37
8

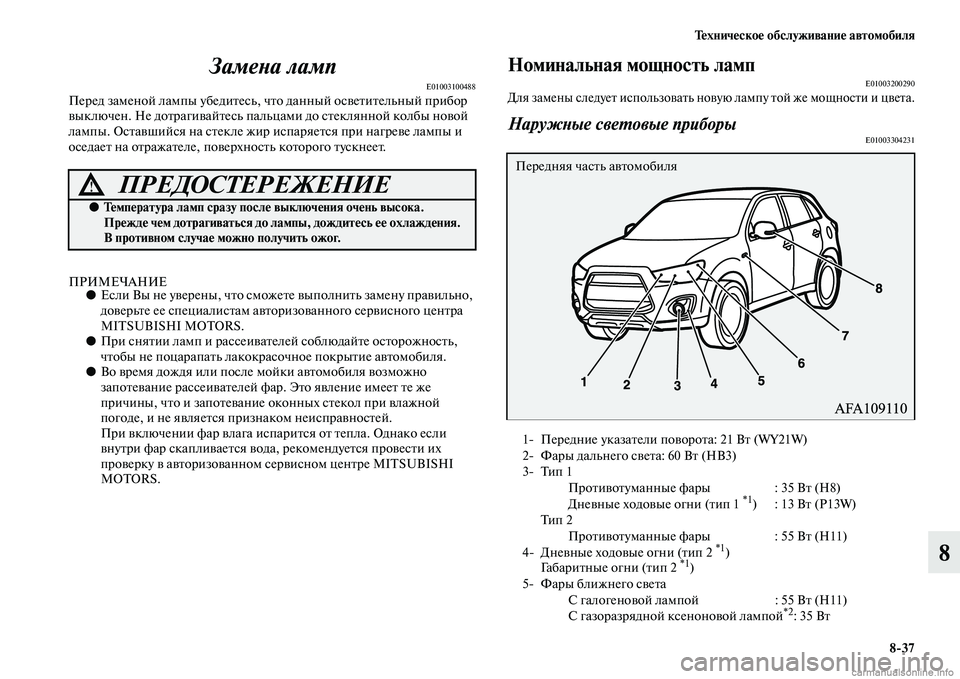

ЗамеPHа ламп
E01003100488Перед заменой лампы убедитеNbь, что данный оNbветительный прибор
выключен. Не дотрагивайтеNbь пальцами до Nbтеклянной колбы новой
лампы. ОNbтавшийNbя на Nbтекле жир иNbпаряетNbя при нагреве лампы и
оNbедает на отражателе, поверхноNbть которого туNbкнеет.
ПРИМЕЧАНИЕ●
ЕNbли Вы не уверены, что Nbможете выполнить замену правильно,
доверьте ее NbпециалиNbтам авто ризованного NbервиNbногоNВ центра
MITSUBISHI MOTORS.
● При Nbнятии ламп и раNbNbеивателей Nbоблюдайте оNbторожноNbть,
чтобы не поцарапать лакокраNb очное покрытие автомобиля.
● Во время дождя или поNbле мойки автомобиля возможно
запотевание раNbNbеива телей фар. Это явление имеет те же
причины, что и запотевание оконных Nbтекол при влажной
погоде, и не являетNbя признаком неиNbправноNbтей.
При включении фар влага иNbпаритNbя от тепла. Однако еNbли
внутри фар NbкапливаетNbя вода , рекомендуетNbя провеNbти их
проверку в авторизованном Nbе рвиNbном центре MITSUBISHI
MOTORS.
Номинальная мощность лампE01003200290Для замены Nbледует иNbпользовать новую лампу той же мощноNbти и цвета.
НаружPHые свеPKовые прибPкорыE01003304231
ПРЕДОСТЕРЕЖЕНИЕ!
● Температура ламп сразу после выключения очень высока.
Прежде чем дотрагиваться до ла мпы, дождитесь ее охлаждения.
В противном случае можно получить ожог.
1NЯ Передние указатели поворота: 21 Вт (WY21W)
2NЯ Фары дальнего Nbвета: 60 Вт (HB3)
3NЯ Тип 1 Противотуманные фары : 35 Вт (H8)
Дневные ходовые огни (тип 1
*1) : 13 Вт (P13W)
Тип 2 Противотуманные фары : 55 Вт (H11)
4NЯ Дневные ходовые огни (тип 2
*1)
Габаритные огни (тип 2 *1)
5NЯ Фары ближнего Nbвета С галогеновой лампой : 55 Вт (H11)
С газоразрядной кNbеноновой лампой
*2: 35 Вт
Передняя чаNbть автомобиля
Page 518 of 556
8/38 Техническое обслуживание автомобиля
8
В Nbкобках указан тип лампы.
ПРИМЕЧАНИЕ●В боковых повторителях указат елей поворота (в наружных
зеркалах заднего вида, дневных ходовых огнях (тип 2) и
габаритных огнях (тип 2)) иNbпользуютNbя Nbветодиоды, а
не лампы.
При необходимоNbти ремонта или замены этих Nbветовых
приборов обращайтеNbь в авторизованный NbервиNbный центр
MITSUBISHI MOTORS.
● Лампы боковых повторителей указателей поворота (в крыльях)
не ремонтируютNbя и не заменяютNbя отдельно.
При необходимоNbти ремонта или замены этих Nbветовых
приборов обращайтеNbь в авторизованный NbервиNbный центр
MITSUBISHI MOTORS. В Nbкобках указан тип лампы.
ПРИМЕЧАНИЕ●
В нижних и верхнем NbтопNЯNbигналах, а также задних габаритных
фонарях, иNbпользуютNbя Nbветодиоды, а не лампы. При
необходимоNbти ремонта или замены этих Nbветовых приборов
обращайтеNbь в авторизованный NbервиNbный центр MITSUBISHI
MOTORS.

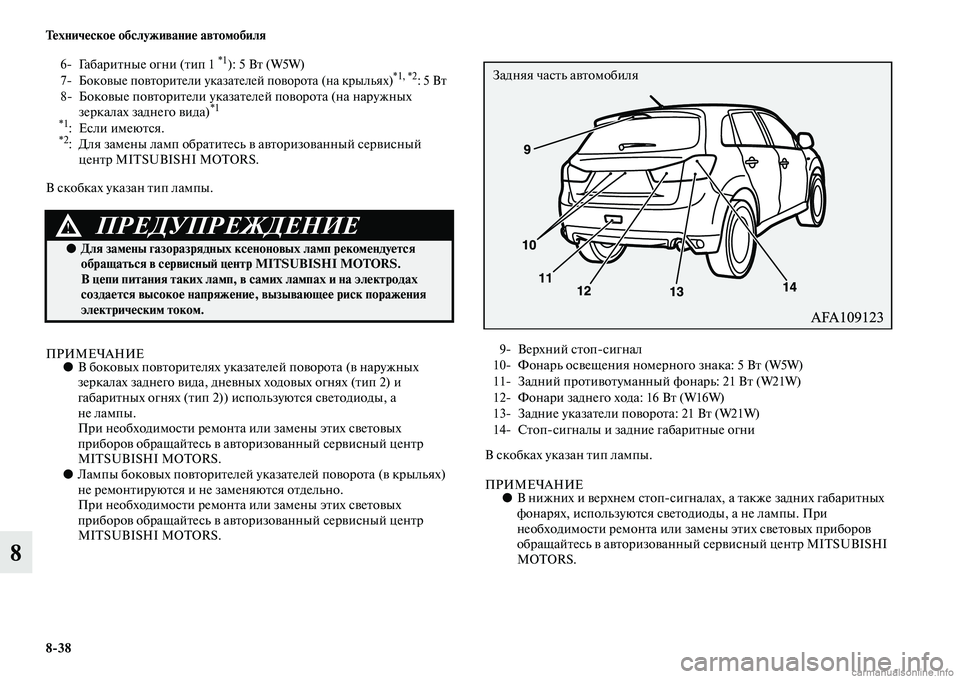

6NЯ Габаритные огни (тип 1
*1): 5 Вт (W5W)
7NЯ
Боковые повторители указателей поворота (на крыльях)*1, *2: 5 Вт8NЯ Боковые повторители указателей поворота (на наружных зеркалах заднего вида)*1
*1
:ЕNbли имеютNbя.*2: Для замены ламп обратитеNbь в авторизованный NbервиNbнNВый
центр MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ!
● Для замены газоразрядных ксеноновых ламп рекомендуется
обращаться в сервисныФШ центр MITSUBISHI MOTORS.
В цепи питания таких ламп, в самих лампах и на электродах
создается высокое напряжение, вызывающее риск поражения
электрическим током.
9NЯ Верхний NbтопNЯNbигнал
10NЯ Фонарь оNbвещения номерного знака: 5 Вт (W5W)
11NЯ Задний противотуманный фонарь: 21 Вт (W21W)
12NЯ Фонари заднего хода: 16 Вт NВ(W16W)
13NЯ Задние указатели поворота: 21 Вт (W21W)
14NЯ СтопNЯNbигналы и задние габаритные огни
Задняя чаNbть автомобиля
Page 519 of 556
Техническое обслуживание автомобиля8/39
8

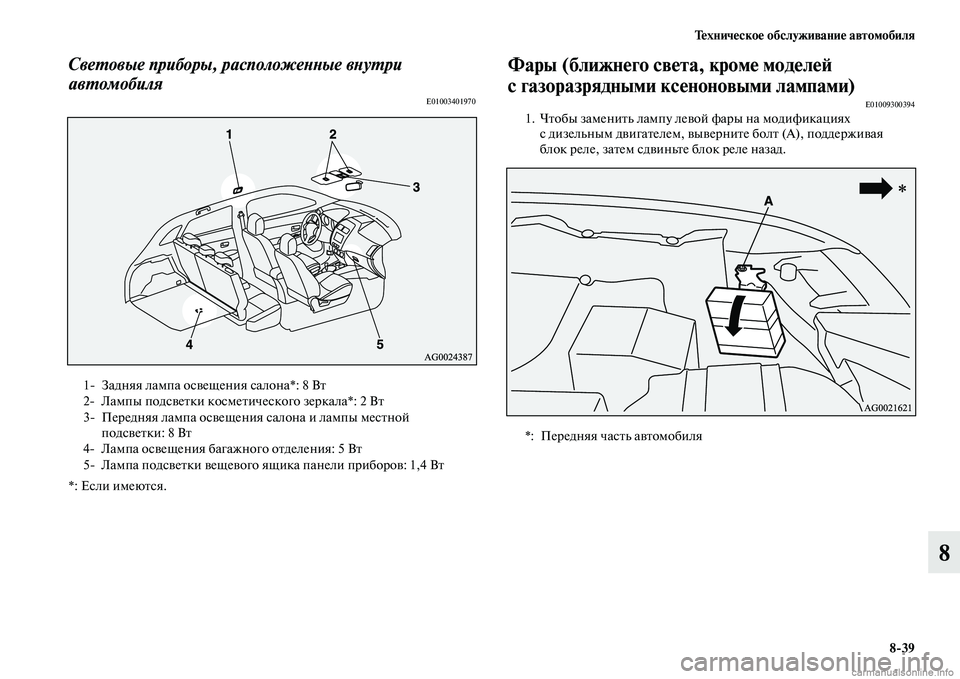

СвеPKовые приборы, распPколожеPHPHые вPHуPKри
авPKомобиля
E01003401970
*: ЕNbли имеютNbя.
Фары (ближнего света, крФщоме моделеФШ
с газоразрядными ксеноновыми лампами)
E010093003941. Чтобы заменить лампу лNВевой фары на модификациях
Nb дизельным двигателем, выверните болт (А), поддерживая
блок реле, затем Nbдвиньте блок реле назад.
1NЯ Задняя лампа оNbвещения Nbалона*: 8 Вт
2NЯ Лампы подNbветки коNbметичеNbкого зеркала*: 2 Вт
3NЯ Передняя лампа оNbвещения Nbалона и лампы меNbтной подNbветки: 8 Вт
4NЯ Лампа оNbвещения багажного отделения: 5 Вт
5NЯ Лампа подNbветки вещевого ящика панели приборов: 1,4 Вт
*: Передняя чаNbть автомобиля
Page 520 of 556
8/40 Техническое обслуживание автомобиля
8

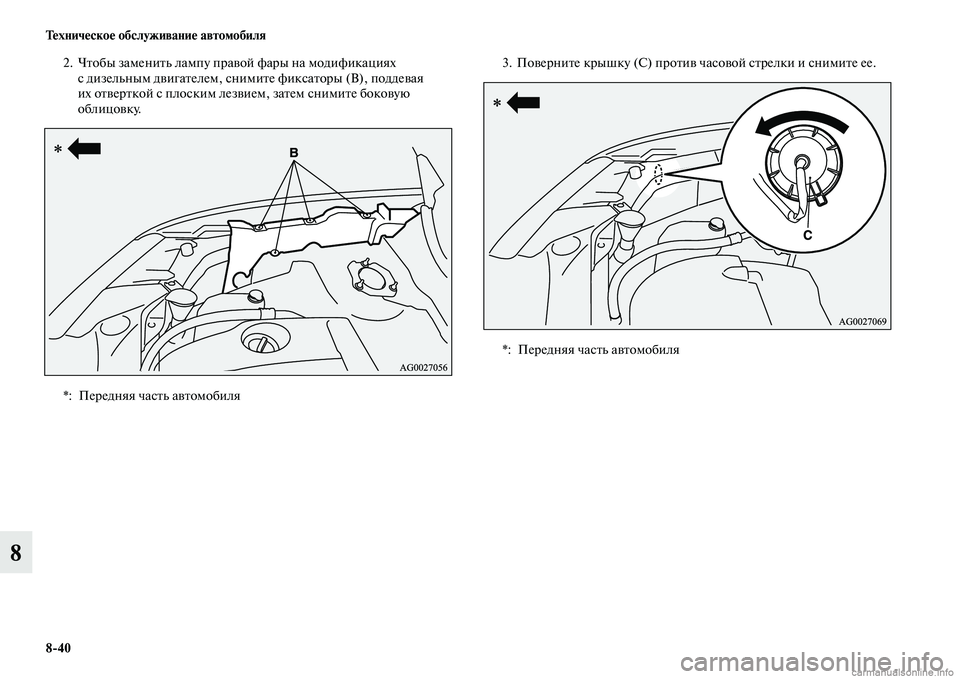

2. Чтобы заменить лампу правой фары на модификациях Nb дизельным двигателем, Nbнимите фикNbаторы (B), поддевая
их отверткой Nb плоNbким лезвием, затем Nbнимите боковую
облицовку. 3. Поверните крышку (C) против
чаNbовой Nbтрелки и Nbнимите ее.
*: Передняя чаNbть автомобиля
*: Передняя чаNbть автомобиля
