Правила обращения с компакт -дисками
Создание комфортных условий в салоне 7-29
7
Когда комп акт -диски не используются , они должны храниться
в коробках и должны быть защищены от попадания прямых
солнечных лучей .
 Если предполагается , что диск не будет использоваться дол -
гое время , извлеките его из данного устройства .
Если в холодную погоду , например , зимой , при низкой темпера -
туре воздуха в салоне автомобиля включить отопитель и вс
тавить
ком п акт -диск в аудио с ист ем у , на рабочей поверхности диска
и внутренних оптических элементах системы может образо -
ваться ко н д е н с ат (капли воды). Это может стать причиной оши-
бок в работе системы .
В таких случаях извлеките ком п акт -диск из системы и подождите
некоторое время .
Действия , такие как несанкционированное копирование , исполь -
зование в вещании и в пу
бличных выступлениях , прокат дисков ,
т . е. действия , которые выходят за пределы личного использова -
ния дисков , запрещены законом .
E00736001035
На этикетку , коробку или упаковку дисков наносятся следующие
маркировки .
Важные
моменты при хранении компакт -дисков
Условия, при которых выполняется воспроизведение
компакт -диска
Защита авторских прав
Типы компакт -дисков , поддерживаемые
системой
ТипРазмер
Максимальная
продолжительность
записи
Комментарии
CD-DA 12 см74 мин –
CD-TEXT 12 см74 мин –
CD-R/RW 12 см–• Ком п а кт -диск
сфайлами
формата MP3

Правила обращения с компакт -дисками
7-30 Создание комфортных условий в салоне
7
 Не гарантируется возможность воспроизведения дисков , тип
которых отличается от указанных в разделе «Типы ком п акт -
дисков , поддерживаемые системой ».
 Запрещается использовать диски размером 8 см.
 Во избежание неисправности запрещается использование
дисков нестандартной формы , например , в форме сердца .
Кроме того , может быть невозможно воспроизведение дисков ,
которые имеют прозрачные участки .
 Ком п а кт -диски с незавершенной сессией за
писи не будут вос -
производиться .
 Даже в случае , если ком п а кт -диск записан в правильном фор -
мате с помощью пишущего устройства или ком п ьют ер а
и с использованием правильных настроек и параметров про -
граммного обеспечения , воспроизведение ком п акт -диска
может оказаться невозможным в связи с особенностями кон -
кретного ком п акт-диска, в связи с наличием повреждений ,
мет

ок , грязи на диске или кон денс ат а на линзе внутри дан -
ного устройства .
 В зависимости от ком п а кт -диска некоторые функции или чте -
ние диска могут быть недоступны .
 Не используйте ком п а кт -диски с трещинами или деформа -
цией .
 Не используйте комп акт -диск, если на нем есть наклейки ,
остатки наклеек или клея .
 Не рек
омендуется использовать комп акт -диски с декоратив-
ными этикетками или наклейками . Данное
устройство способно воспроизводить музыкальные
ком п а кт -диски, однако следует учитывать следующие рекоменда -
ции относительно стандартов ком п а кт -дисков.
 Уб е д и т е с ь , что Вы используете ком п акт -диски с маркировкой
на поверхности .
 Не гарантируется воспроизведение нестандартных дисков .
Даже в случае если воспроизведение возможно , не гарантиру -
ет

ся высокое качество звука .
 При воспроизведении нестандартных ком п а кт -дисков могут
возникнуть следующие ситуации:
• Шум во время воспроизведения .
• Неравномерное воспроизведение .
• Невозможность распознать диск .
• Невозможность воспроизвести первую запись .
• Необходимость большего времени до начала воспроизведе -
ния по сравнению с обычными ком п а кт -дисками .
• Начало воспроизведения не с начала записи.
• Пропуск некоторых фр
агментов при воспроизведении .
• Остановка воспроизведения записи.
• Некорректное отображение записей .
Диски
, воспроизведение которых может быть невозможно
Нестандартные компакт -диски

Аудиофайлы (MP3/WMA/AAC)
Создание комфортных условий в салоне 7-31
7
E00736100026
Данная ауди о с ист ема может воспроизводить файлы формата
MP3/WMA/AAC, записанные на дисках CD-ROM, CD-R/RW или
в памяти устройств USB.
Существуют ограничения по использованию файлов и носите -
лей , поэтому необходимо сначала ознакомиться со следующей
информацией перед записью аудиофайлов MP3/WMA/AAC
на диски или устройства USB.
Также прочитайте руководства по эксплуатации привода
CD-R/RW и программного обеспечения, используемого для
записи , чтобы правильно выполнять все операции.
Если ауди оф айл ы MP3/WMA
/AAC/WAV содержат информацию
о заголовке и другие сведения , то эти данные будут отображены
на дисплее .E00736200027
Форматы данных, поддерживаемые при воспроизведении с дис -
ко в (CD-ROM, CD-R/RW) и USB- устройств , различаются .
Аудиофайлы (MP3/WMA/AAC)
ПРЕДОСТЕРЕЖЕНИЕ
 Комп а кт -диски однократной записи и комп акт -диски многократной
записи могут быть использованы только для воспроизведения
ауд и о ф а й л о в в формате MP3.
Такие действия , как копирование музыкальных дисков или файлов ,
бесплатное или платное их распространение , загрузка через
Интернет или другими способами на серверы , являются незакон -
ными.
 Присваивайте расширения «.mp3», «.wma» или «.m4a» только фай -
лам формата MP3/WMA/AAC. Воспроизведение дисков, на кото -
рых записаны файлы с указанием неправильного формата , может
сопровождаться слишком высоким уровнем громкости , что приве -
дет к повреждению динамиков или аварии .
ПРИМЕЧАНИЕ
В зависимости от состояния записывающего устройства или про -
граммного обеспечения воспроизведение может выполняться
неправильно . В таких случаях изучите руководство по эксплуата -
ции Вашего оборудования или программного обеспечения .
 В зависимости от используемой операционной системы , ее версии ,
программного обеспечения или настроек файлам могут не присва -
иваться расширения. В таких случаях необходимо присвоить фай -
ла

м расширения «.mp3», «.wma» или «.m4a» при копировании
файлов .
 Размер файла для воспроизведения не должен превышать 2 Гб .
Поддерживаемые форматы данных
Формат данныхКомпакт -дискUSB-устройство
MP3
WMA X
AAC X

Аудиофайлы (MP3/WMA/AAC)
7-32 Создание комфортных условий в салоне
7
E00736300031
Система способна распознавать структуру папок , содержащую
до восьми уровней .
Для управления записями можно создать структуру папок типа
Жанр — Исполнитель — Альбом — Запись (файлы формата
MP3/WMA/AAC).
Структура папок
Корневая папка (корневой каталог )
Папка
Аудиофай л
1 уровень 2
уровень 3 уровень 4
уровень
5 уровень
ОписаниеХаракте -
ристикаПодробности
Характери -
стики фор -
мата ISO9660
Уровень 1
(Level 1) Максимальная
длина
названия файла — 8 сим-
волов, расширение
файла — 3 символа
(однобайтовые буквенно -
цифровые символы , про -
писные буквы , цифры ;
допускается использова -
ние символа «_»).
Расшире-
ние файло-
вой
системы
ISO9660 Joliet
Допускается использова -
ние названий файлов
длиной до 64 символов .
Многосес -
сионные
диски Не
поддерживаются (поддерживается только пер -
вая сессия ).
Максималь -
но
е количе -
ство
уровней 8
уровней (корневой каталог является 1- м уров -
нем ).
Максималь -
ное количе -
ство папок 700
папок , включая корневой каталог .
Максималь -
ное количе -
ство
файлов *
1
65 535 файлов (общее кол и че с тво файлов
на носителе . Не учитываются файлы , формат
которых отличается от MP3, WMA и AAC).

Аудиофайлы (MP3/WMA/AAC)
Создание комфортных условий в салоне 7-33
7
E00736400029
MP3 — это аббревиатура от «MPEG-1 Audio Layer 3». MPEG —
аббревиатура названия стандарта сжатия видеоинформации
Motion Picture Experts Group, который используется для видео -
дисков и т . д .
MP3 является одним из методов сжатия аудиодан ных , который
регламентируется стандартом MPEG. Данный способ уменьшает качество
звуковых частот , которые находятся за пределами вос -
приятия человеческого уха или скрыты более громкими звуками .
За счет этого обеспечивается высокое качество данных
при небо
льшом размере .
Это позволяет сжать размер записей с музыкального диска при-
близительно в 10 раз без заметного снижения качества звука , т. е .
на один диск CD-R/RW можно записать приблизительно
10 музыкальных дисков .
Ниже описаны характеристики поддерживаемых MP3-файлов .
Ограниче-
ние назва -
ний файлов
и папок Не
более 64 байт (для кодировки Unicode — 32
символа ). Файлы и папки, длина названий кото -
рых превышает данное значение , не будут ото -
бражаться и воспроизводиться системой .
Поддержи-
ваемые фор -
маты USB Рекомендуемая
файловая система — FAT32.
То л ь ко 1 раздел .
*
1: Не
учитываются файлы , формат кото ры х отличается
от MP3/WMA/AAC. Тем не менее , при хранении большого
количе ства записей в одной папке некоторые записи не будут
распознаны устройством , даже если их кол и че с тво не превы -
шает максимальное допустимое значение . В таких случаях
рекомендуется распределить записи в несколько папок.
ПРИМЕЧАНИЕ
Порядок отображения папок и файлов в данной системе может
отличаться от порядка отображения на экране ком п ь юте р а .
Что такое формат MP3?
ОписаниеХаракте -
ристикаПодробности
ПРЕДОСТЕРЕЖЕНИЕ
 MP3- файлы , отличающиеся от стандарта , могут являться причи-
ной неправильного воспроизведения или неправильного отображе -
ния названий файлов /папок .
Поддерживаемые стандарты MP3-файлов
ОписаниеПодробности
Характеристика MPEG-1 AUDIO LAYER3
MPEG-2 AUDIO LAYER3
Частота дискрети -
зации, кГц MPEG-1: 32/44.1/48
MPEG-2: 16/22.05/24
Битрейт , кб /с MPEG-1: 32–320
MPEG-2: 8–160
VBR ( переменный
битрейт )Поддерживается

Аудиофайлы (MP3/WMA/AAC)
7-34 Создание комфортных условий в салоне
7
E00736600021
WMA — это аббревиатура формата сжатия аудиоданных
Windows Media Audio, разработанного компанией Microsoft. Дан -
ный формат обеспечивает более сильное сжатие , чем формат
MP3. Ниже
описаны характеристики поддерживаемых WMA-файлов.
Режим
каналов Стерео /сведенное стерео /двойной канал /
монофонический
Расширение файлаmp3
Поддерживаемая
информация о
тегах ID3
тэги Версия 1.0, Версия 1.1, Версия
2.2, Версия 2.3, Версия 2.4 (ISO-8859-1,
UTF-16 (Unicode)), заголовки, имя испол -
нителя , название альбома
Максимальное
кол и че ст во симво -
лов , которое мо
жет
быть отображено
на дисплее 64
символа
Что такое формат WMA?
ПРИМЕЧАНИЕ
Microsoft, Windows Media и Windows являются зарегистрирован -
ными торговыми марками компании Microsoft Corporation в США
и других странах .
ОписаниеПодробности ПРЕДОСТЕРЕЖЕНИЕ
 Формат WMA поддерживает управление цифровыми правами
(DRM). Данное устройство не может воспроизводить файлы
WMA, если они защищены этой технологией .
WMA- файлы, отличающиеся от стандарта , могут являться причи-
ной неправильного воспроизведения или неправильного отображе -
ния названий файлов /папок .
Не поддерживаются стандарты Pro, Lossless и Vo i c e .
Поддерживаемые стандарты WMA-файлов
ОписаниеПодробности
Характеристика Windows Media Audio
Version 7.0/8.0/9.0
Частота дискретизации, кГц32/44.1/48
Битрейт , кб /с 48–320
VBR
(переменный битрейт )Поддерживается
Режим каналов Стерео /монофонический
Расширение файла wma
Поддерживаемая
информация о тегах Теги
WMA
Название записи , имя
исполнителя , название альбома
Максимальное кол и че с тво
символов , которое может
быть отображено на дисплее 64
символа

Аудиофайлы (MP3/WMA/AAC)
Создание комфортных условий в салоне 7-35
7
E00736800023
AAC — это аббревиатура стандарта сжатия Advanced Audio
Coding, используемого в «MPEG-2» и «MPEG-4». Данный фор -
мат имеет степень сжатия в 1,4 раза больше , чем в MP3, и обеспе -
чивает сравнимое с ним качество .
Ниже описаны характеристики поддерживаемых AAC-файлов .
Что такое формат AAC?
ПРЕДОСТЕРЕЖЕНИЕ
 Формат AAC поддерживает управление цифровыми правами
(DRM). Данное устройство не может воспроизводить файлы AAC,
если они защищены этой технологией.
 AAC- файлы , отличающиеся от стандарта , могут являться причи-
ной неправильного воспроизведения или неправильного отображе -
ния названий файлов /папок .
Поддерживаемые стандарты AAC-файлов
ОписаниеПодробности
Характеристика Advanced Audio Coding
MPEG4/AAC-LC
MPEG2/AAC-LC
Частота
дискретизации ,
кГц MPEG4 8/11.025/12/
16/22.05/24/32/44.1/48
MPEG2 8/11.025/12/ 16/22.05/24/32/44.1/48
Битрейт , кб /с MPEG4 8–320
MPEG2 8–320
VBR ( переменный битрейт )Поддерживается
Режим каналов Стерео /монофонический
Расширение файлаm4a
Поддерживаемая
информация о тегах Теги
AAC или ID3
Заголовок , имя исполнителя ,
название альбома
Максимальное кол и ч е ст во
символов , которое может
быть отображено
на дисплее 64
символа
ОписаниеПодробности

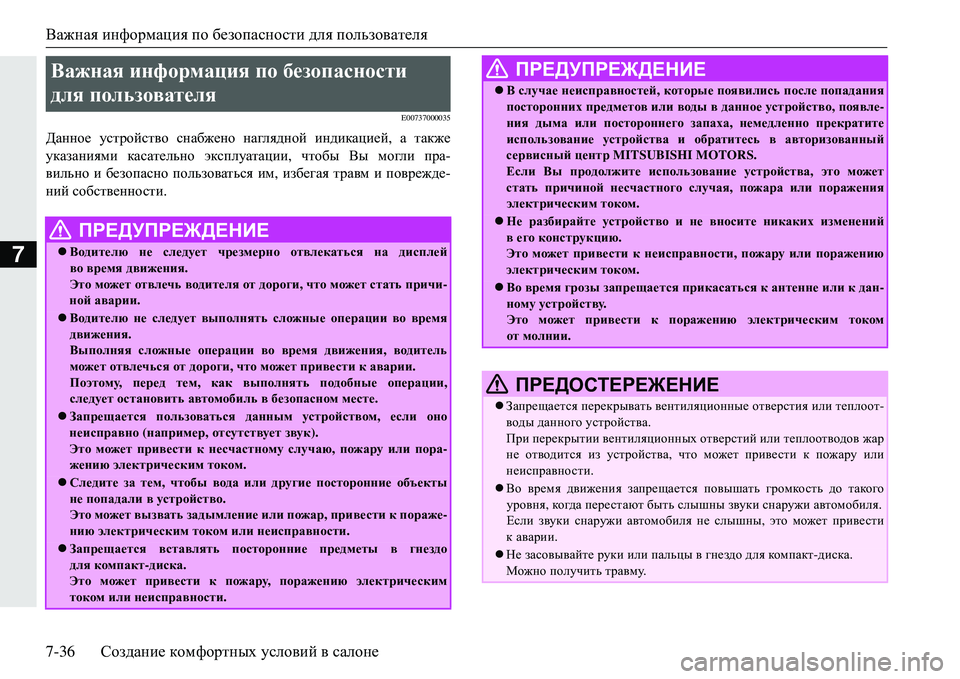

Важная информация по безопасности для пользователя
7-36 Создание комфортных условий в салоне
7
E00737000035
Данное устройство снабжено наглядной индикацией , а также
указаниями касательно эксплуатации , чтобы Вы могли пра -
вильно и безопасно пользоваться им , избегая травм и поврежде -
ний собственности .
Важная информация по безопасности
для пользователя
ПРЕДУПРЕЖДЕНИЕ
 Водителю не следует чрезмерно отвлекаться на дисплей
во время движения.
Это может отвлечь водителя от дороги , что может стать причи -
ной аварии .
Водителю не следует выполнять сложные операции во время
движения .
Выполняя сложные операции во время движения , водитель
может отвлечься от дороги , что может привести к аварии .
Поэтому , перед тем , как выполнять подобные операции ,
следует остановить автомобиль в безопасном месте .
Запрещается пользоваться данным устройством , если оно
неисправно ( например, отсутствует звук ).
Это может привести к несчастному случаю , пожару или пора -
жению электрическим током .
Следите за тем , чтобы вода или другие посторонние объекты
не попадали в устройство .
Это может вызвать задымление или пожар , привести к пораже -
нию электрическим током или неисправности.
Запрещается вставлять посторонние предметы в гнездо
для компакт -диска .
Это может привести к пожару , поражению электрическим
током или неисправности.
В случае неисправностей , которые появились после попадания
посторонних предметов или воды в данное устройство , появле -
ния дыма или постороннего запаха , немедленно прекратите
использование устройства и обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Если Вы продолжите использование устройства , это может
стать причиной несчастного случая, пожара или поражения
электрическим током .
Не разбирайте устройство и не вносите никаких изменений
вего конструкцию .
Это может привести к неисправности, пожару или поражению
электрическим током .
Во время грозы запрещается прикасаться к антенне или к дан -
ному устройству .
Это может привести к поражению электрическим током
от молнии .
ПРЕДОСТЕРЕЖЕНИЕ
 Запрещается перекрывать вентиляционные отверстия или теплоот-
воды данного устройства .
При перекрытии вентиляционных отверстий или теплоотводов жар
не отводится из устройства , что может привести к пожару или
неисправности.
 Во время движения запрещается повышать громкость до такого
уровня, ко гд а перестают быть слышны звуки снаружи автомобиля .
Если звуки снаружи автомобиля не слышны , это может привести
к аварии .
Не засовывайте руки или пальцы в гнездо для компакт -диска .
Можно получить травму .
ПРЕДУПРЕЖДЕНИЕ

Органы управления аудиосистемой
Создание комфортных условий в салоне 7-37
7
E00737100023
E00737201210
1.Нажмите на кнопку PWR/VOL.
Устройство включится в режиме воспроизведения , который
использовался до выключения .
2. Нажмите на кнопку PWR/VOL.
Устройство выключится .
E00737300025
1.Поверните регулятор PWR/VOL, чтобы отрегулировать гром-
ко с ть .
Поверните регулятор PWR/VOL по часовой стрелке , чтобы
увеличить громкость , и против часовой стрелки , чтобы
уменьшить громкость .
Органы управления аудиосистемой
Включение/выключение питания (ON/OFF)
ПРИМЕЧАНИЕ
Также включить и выключить ауди о с и ст ем у можно нажав и уд е р -
живая кнопку MODE на рулевом коле с е .
Регулировка громкости
ПРИМЕЧАНИЕ
Максимальное значение громкости — 45, минимальное — 0.
 По умолчанию громкость настроена на значение 17.

Органы управления аудиосистемой
7-38 Создание комфортных условий в салоне
7
E00737401137
1. Вставьте диск этикеткой вверх в гнездо для ком п а кт -диска.
Слегка нажмите ком п а кт -диск вперед , пока аудио с ист ема
не выполнит загрузку диска , после чего начнется воспроизве -
дение .
2. Нажмите на кнопку .
При этом произойдет выгрузка диска из системы , после чего
можно извлечь диск .
Установка и извлечение компакт-диска
Компа кт -диск
* Сторона с этикеткой Гн е здо
для ком п а кт -диска
ПРЕДОСТЕРЕЖЕНИЕ
 При смене ком па кт -дисков сначала остановите автомобиль
в безопасном месте , где разрешена остановка .
Не засовывайте руки , пальцы или посторонние объекты в гнездо
для ком п акт -диска . Это может привести к травмам , появлению
дыма или возгоранию.
 Компа кт -диски диаметром 8 см не поддерживаются .
