MITSUBISHI ECLIPSE CROSS 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

Климатическая установка с автоматическим управлением *
Создание комфортных условий в салоне 7-9
7
E00704102623

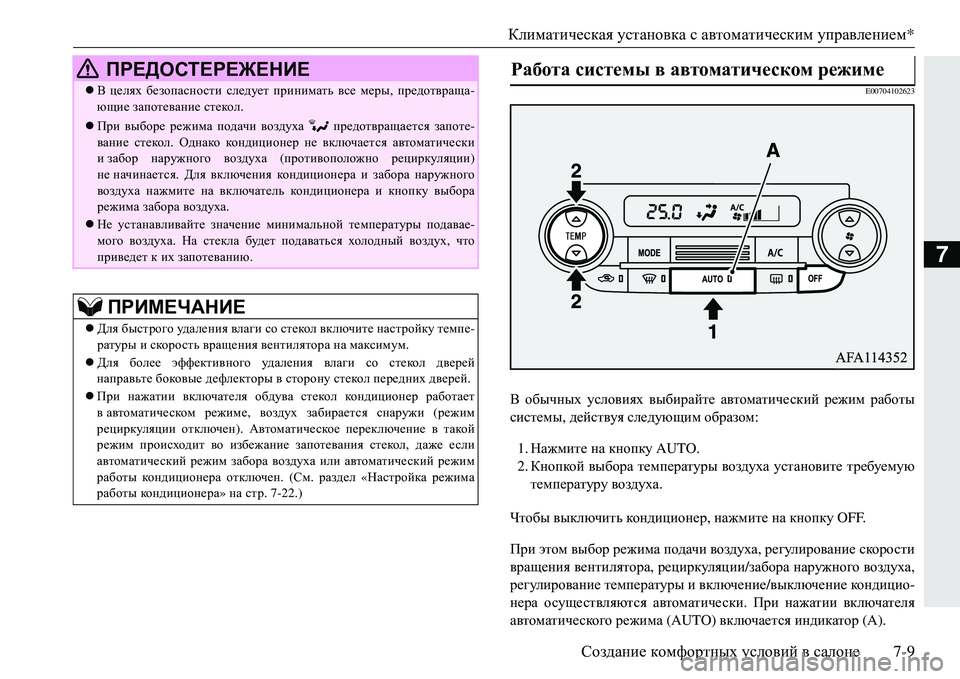

В обычных условиях выбирайте автоматический режим работы
системы , действуя следующим образом :
1. Нажмите на кнопку AUTO.
2. Кнопкой выбора температуры воздуха установите требуемую
температуру воздуха .
Чтобы выключить кондиционер , нажмите на кнопку OFF.
При этом выбор режима подачи воздуха , регулирование скорости
вращения вентилятора , рециркуляции /забора наружного воздуха ,
регулирование температуры и включение /выключение кондицио -
нера осуществляются автоматически . При нажа
тии включателя
автоматического режима (AUTO) включается индикатор (A).
ПРЕДОСТЕРЕЖЕНИЕ
 В целях безопасности следует принимать все меры , предотвраща -
ющие запотевание стекол .
При выборе режима подачи воздуха предотвращается запоте -
вание стекол . Однако кондиционер не включается автоматически
и забор наружного воздуха (противоположно рециркуляции )
не начинается . Для включения кондиционера и забора наружного
воздуха нажмите на включатель кондиционера и кнопку выбора
режима забора воздуха .
Не устанавливайте значение минимальной температуры подавае-
мого воздуха . На стекла будет подаваться холодный воздух , что
приведет к их запотеванию .
ПРИМЕЧАНИЕ
Для быстрого уд а л е н и я влаги со стекол включите настройку темпе -
ратуры и скорость вращения вентилятора на максимум .
 Для более эффективного уд а л е н и я влаги со стекол дверей
направьте боковые дефлекторы в сторону стекол передних дверей .
 При нажатии включателя обдува стекол кондиционер работает
вавтоматическом режиме , воздух забирается снаружи (режим
рециркуляции отключен ). Автоматическое переключение в такой
режим прои
сходит во избежание запотевания стекол , даже если
автоматический режим забора воздуха или автоматический режим
работы кондиционера отключен . (См. раздел «Настройка режима
работы кондиционера » на стр . 7-22.)
Работа системы в автоматическом режиме

Климатическая установка с автоматическим управлением*

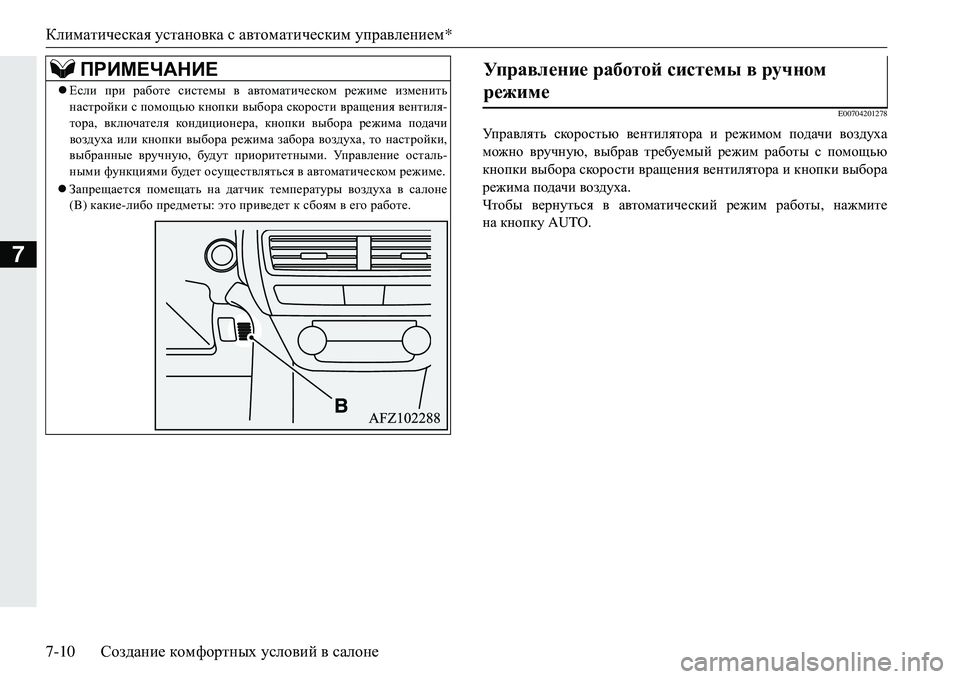

7-10 Создание комфортных условий в салоне
7
E00704201278
Управлять скоростью вентилятора и режимом подачи воздуха
можно вручную , выбрав требуемый режим работы с помощью
кнопки выбора скорости вращения вентилятора и кнопки выбора
режима подачи воздуха .
Чтобы вернуться в автоматический режим работы , нажмите
на кнопку AUTO.
ПРИМЕЧАНИЕ
Если при работе системы в автоматическом режиме изменить
настройки с помощью кнопки выбора скорости вращения вентиля -
тора , включателя кондиционера , кнопки выбора режима подачи
воздуха или кнопки выбора режима забора воздуха , то настройки ,
выбранные вручную , будут приоритетными . Уп р а в л е н и е осталь -
ными функциями будет осуществляться в автоматическом режиме .
 Запрещается помещать на датчик температуры воздуха в сал
оне
(B) какие -либо предметы : это приведет к сбоям в его работе .
Управление работой системы в ручном
режиме

Климатическая установка с автоматическим управлением *
Создание комфортных условий в салоне 7-11
7
E00772300077

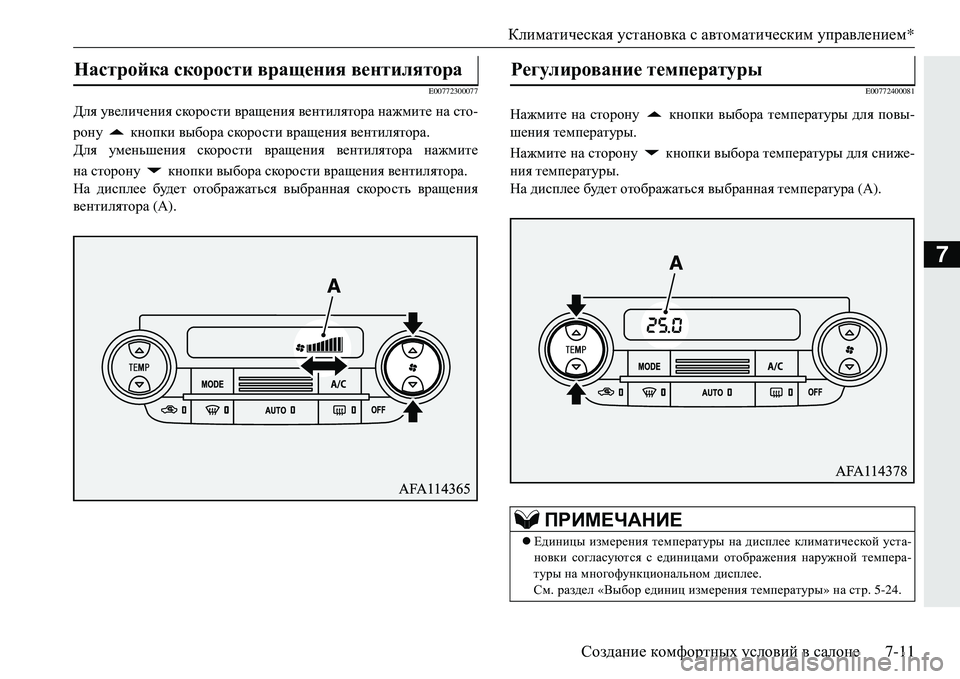

Для увеличения скорости вращения вентилятора нажмите на сто -
рону кнопки выбора скорости вращения вентилятора .
Для уменьшения скорости вращения вентилятора нажмите
на сторону кнопки выбора скорости вращения вентилятора .
На дисплее будет отображаться выбранная скорость вращения
вентилятора (А ).
E00772400081
Нажмите на сторону кнопки выбора температуры для повы -
шения температуры .
Нажмите на сторону кнопки выбора температуры для сниже -
ния температуры .
На дисплее будет отображаться выбранная температура (А ).
Настройка скорости вращения вентилятора Регулирование температуры
ПРИМЕЧАНИЕ
Единицы измерения температуры на дисплее климатической уста -
новки согласуются с единицами отображения наружной темпера-
туры на многофункциональном дисплее .
См . раздел «Выбор единиц измерения температуры » на стр . 5-24.

Климатическая установка с автоматическим управлением*
7-12 Создание комфортных условий в салоне
7
E00772900099

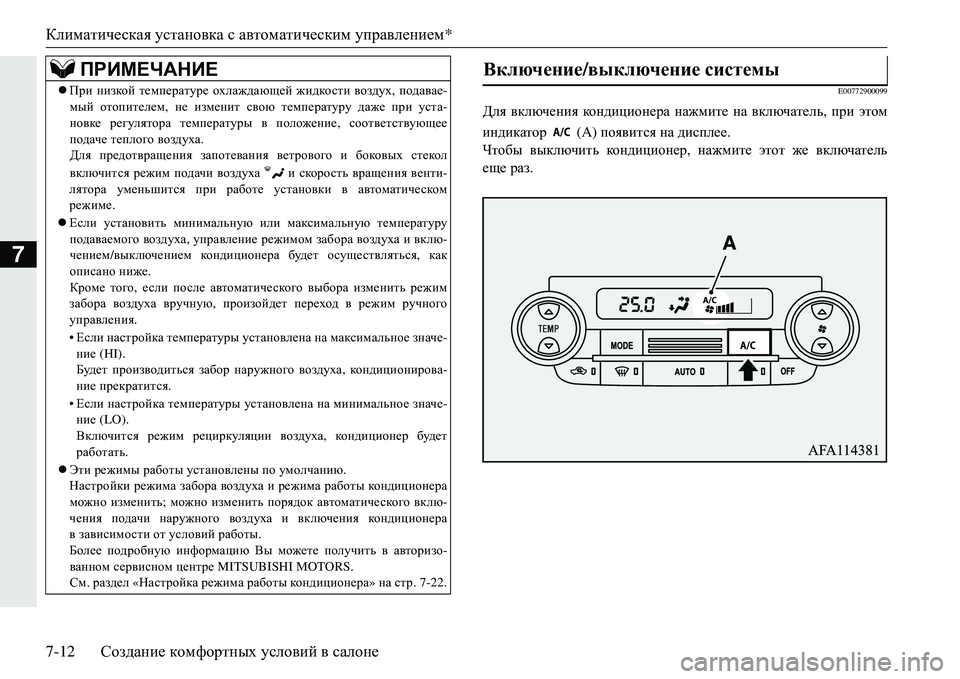

Для включения кондиционера нажмите на включатель , при этом
индикатор (А) появится на дисплее .
Чтобы выключить кондиционер , нажмите этот же включатель
еще раз.
При низкой температуре охлаждающей жидкости воздух , подавае -
мый отопителем , не изменит свою температуру даже при уста -
новке регулятора температуры в положение , соответствующее
подаче теплого воздуха .
Для предотвращения запотевания ветрового и боковых стекол
включится режим подачи воздуха и скорость вращения венти -
лятора уменьшится при работе установки в автоматическом
режиме .
 Если установить минимальную или ма
ксимальную температуру
подаваемого воздуха , управление режимом забора воздуха и вклю-
чением /выключением кондиционера будет осуществляться , как
описано ниже .
Кроме того , если после автоматического выбора изменить режим
забора воздуха вручную , произойдет переход в режим ручного
управления .
• Если настройка температуры установлена на максимальное значе -
ние (HI).
Будет производиться забор наружного воздуха , кондиционирова -
ние прекратится .
• Ес
ли настройка температуры установлена на минимальное значе -
ние (LO).
Включится режим рециркуляции воздуха , кондиционер будет
работать .
 Эти режимы работы установлены по умолчанию .
Настройки режима забора воздуха и режима работы кондиционера
можно изменить ; можно изменить порядок автоматического вклю-
чения подачи наружного воздуха и включения кондиционера
взависимости от условий работы .
Более подробную информацию Вы можете по
лучить в авторизо -
ванном сервисном центре MITSUBISHI MOTORS.
См . раздел «Настройка режима работы кондиционера » на стр . 7-22.
ПРИМЕЧАНИЕВключение /выключение системы

Климатическая установка с автоматическим управлением *
Создание комфортных условий в салоне 7-13
7
E00772700084

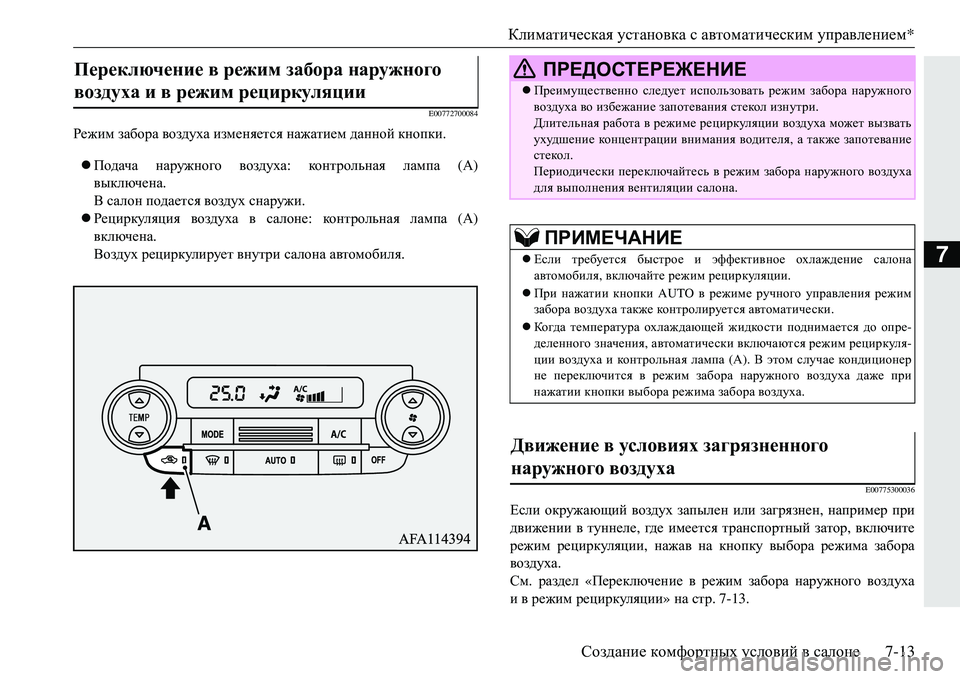

Режим забора воздуха изменяется нажатием данной кнопки .
 Подача наружного воздуха : контрольная лампа (А)
выключена .
В салон подается воздух снаружи .
 Рециркуляция воздуха в салоне : контрольная лампа (А)
включена .
Воздух рециркулирует внутри салона автомобиля .
E00775300036
Если окружающий воздух запылен или загрязнен , например при
движении в туннеле , где имеется транспортный затор , включите
режим рециркуляции , нажав на кнопку выбора режима забора
воздуха .
См . раздел «Переключение в режим забора наружного воздуха
ив режим рециркуляции » на стр . 7-13.
Переключение в режим забора наружного
воздуха и в режим рециркуляции

ПРЕДОСТЕРЕЖЕНИЕ
 Преимущественно следует использовать режим забора наружного
воздуха во избежание запотевания стекол изнутри .
Длительная работа в режиме рециркуляции воздуха может вызвать
ухудшение ко н це нт р ац ии внимания водителя, а также запотевание
стекол .
Периодически переключайтесь в режим забора наружного воздуха
для выполнения вентиляции салона .
ПРИМЕЧАНИЕ
Если требуется быстрое и эффективное охлаждение салона
автомобиля , включайте режим рециркуляции .
 При нажатии кнопки AUTO в режиме ручного управления режим
забора воздуха также контролируется автоматически .
 Ко гд а температура охлаждающей жидкости поднимается до опре -
деленного значения, автоматически включаются режим рециркуля -
ции воздуха и ко н т р ол ь на я лампа (А ). В этом случае кондиционер
не переключится в режим забора на
ружного воздуха даже при
нажатии кнопки выбора режима забора воздуха .
Движение в условиях загрязненного
наружного воздуха

Двухзонная климатическая установка*
7-14 Создание комфортных условий в салоне
7
E00773000185

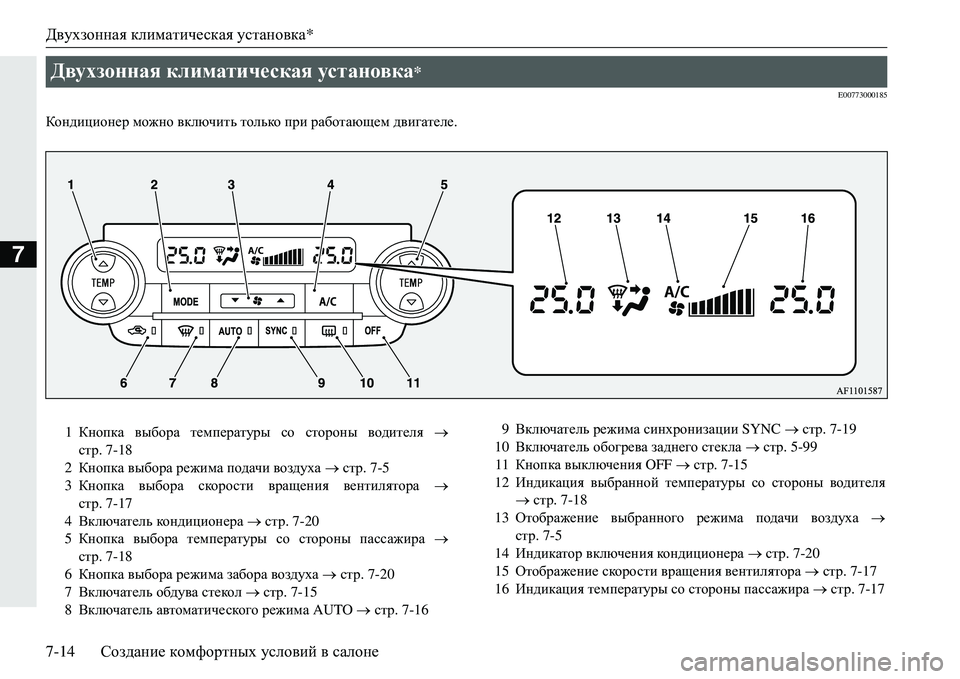

Кондиционер можно включить только при работающем двигателе .
Двухзонная климатическая установка*
1Кнопка выбора температуры со стороны водителя 
стр .7-18
2 Кнопка выбора режима подачи воздуха  стр .7-5
3 Кнопка выбора скорости вращения вентилятора 
стр .7-17
4 Включатель кондиционера  стр .7-20
5 Кнопка выбора температуры со стороны пассажира 
стр .7-18
6 Кнопка выбора режима забора воздуха  стр .7-20
7 Включатель обдува стекол  стр .7-15
8 Включатель автоматического режима AUT
O  стр.7-16 9
Включатель режима синхронизации SYNC  стр .7-19
10 Включатель обогрева заднего стекла  стр .5-99
11 Кнопка выключения OFF  стр .7-15
12 Индикация выбранной температуры со стороны водителя
 стр .7-18
13 Отображение выбранного режима подачи воздуха 
стр .7-5
14 Индикатор включения кондиционера  стр .7-20
15 Отображение скорости вращения вентилятора  стр .7-17
16 Индикация температуры со стороны па
ссажира  стр .7-17

Двухзонная климатическая установка*
Создание комфортных условий в салоне 7-15
7
Использование
• Изменение направления подачи воздуха через передние вен -
тиляционные дефлекторы  стр .7-5
• Обдув ветрового стекла и боковых стекол  стр .7-15
• Работа системы в автоматическом режиме  стр .7-16
• Управление работой системы в ручном режиме  стр .7-17
• Настройка скорости вращения вентилятора  стр .7-17
• Регулирование температуры  стр .7-18
• Независимая регулировка температуры по
даваемого воздуха
со стороны водителя и переднего пассажира  стр .7-19
• Включение /выключение системы  стр .7-20
• Переключение в режим забора наружного воздуха и в режим
рециркуляции  стр .7-20
• Движение в условиях загрязненного наружного воздуха 
стр .7-21
E00773200099

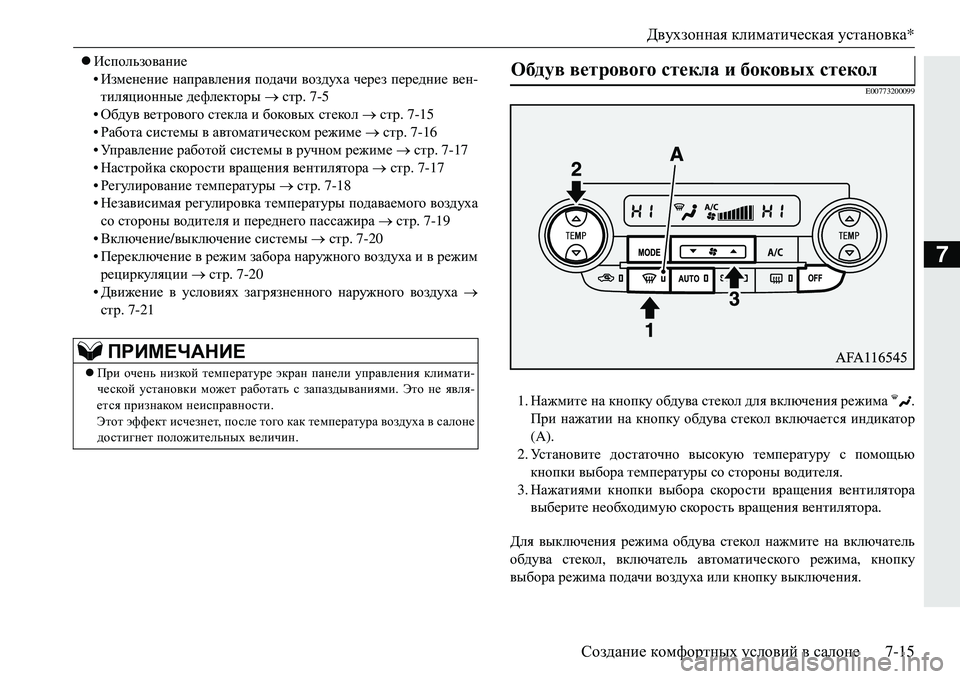

1.Нажмите на кнопку обдува стекол для включения режима .
При нажатии на кнопку обдува стекол включается индикатор
(A).
2. Ус т а н о в и т е достаточно высокую температуру с помощью
кнопки выбора температуры со стороны водителя .
3. Нажатиями кнопки выбора скорости вращения вентилятора
выберите необходимую скорость вращения вентилятора .
Для выключения режима обдува стекол нажмите на включатель
обдува стекол , включатель автоматического режим
а , кнопку
выбора режима подачи воздуха или кнопку выключения .
ПРИМЕЧАНИЕ
При очень низкой температуре экран панели управления климати-
ческой установки может работать с запаздываниями . Это не явля -
ется признаком неисправности .
Этот эффект исчезнет , после того как температура воздуха в салоне
достигнет положительных величин .
Обдув ветрового стекла и боковых стекол

Двухзонная климатическая установка*

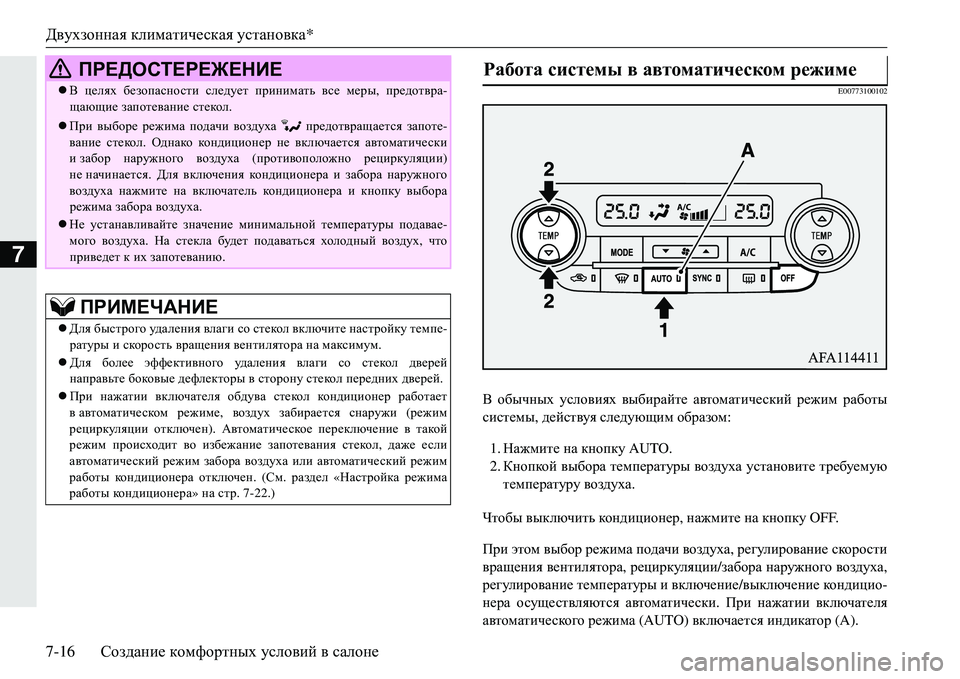

7-16 Создание комфортных условий в салоне
7
E00773100102
В обычных условиях выбирайте автоматический режим работы
системы , действуя следующим образом:
1. Нажмите на кнопку AUTO.
2. Кнопкой выбора температуры воздуха установите требуемую
температуру воздуха.
Чтобы выключить кондиционер , нажмите на кнопку OFF.
При этом выбор режима подачи воздуха , регулирование скорости
вращения вентилятора , рециркуляции /забора наружного воздуха,
регулирование температуры и включение /выключение кондицио -
нера осуществляются автоматически . При нажа
тии включателя
автоматического режима (AUTO) включается индикатор (A).
ПРЕДОСТЕРЕЖЕНИЕ
 В целях безопасности следует принимать все меры , предотвра -
щающие запотевание стекол .
При выборе режима подачи воздуха предотвращается запоте -
вание стекол . Однако кондиционер не включается автоматически
и забор наружного воздуха (противоположно рециркуляции )
не начинается . Для включения кондиционера и забора наружного
воздуха нажмите на включатель кондиционера и кнопку выбора
режима забора воздуха .
Не устанавливайте значение минимальной температуры подавае -
мого воздуха . На стекла будет подаваться холодный воздух , что
приведет к их запотеванию .
ПРИМЕЧАНИЕ
Для быстрого удаления влаги со стекол включите настройку темпе -
ратуры и скорость вращения вентилятора на максимум .
 Для более эффективного удаления влаги со стекол дверей
направьте боковые дефлекторы в сторону стекол передних дверей .
 При нажатии включателя обдува стекол кондиционер работает
в автоматическом режиме , воздух забирается снаружи (режим
рециркуляции отключен ). Автоматическое переключение в та
кой
режим происходит во избежание запотевания стекол , даже если
автоматический режим забора воздуха или автоматический режим
работы кондиционера отключен . (См. раздел «Настройка режима
работы кондиционера » на стр . 7-22.)

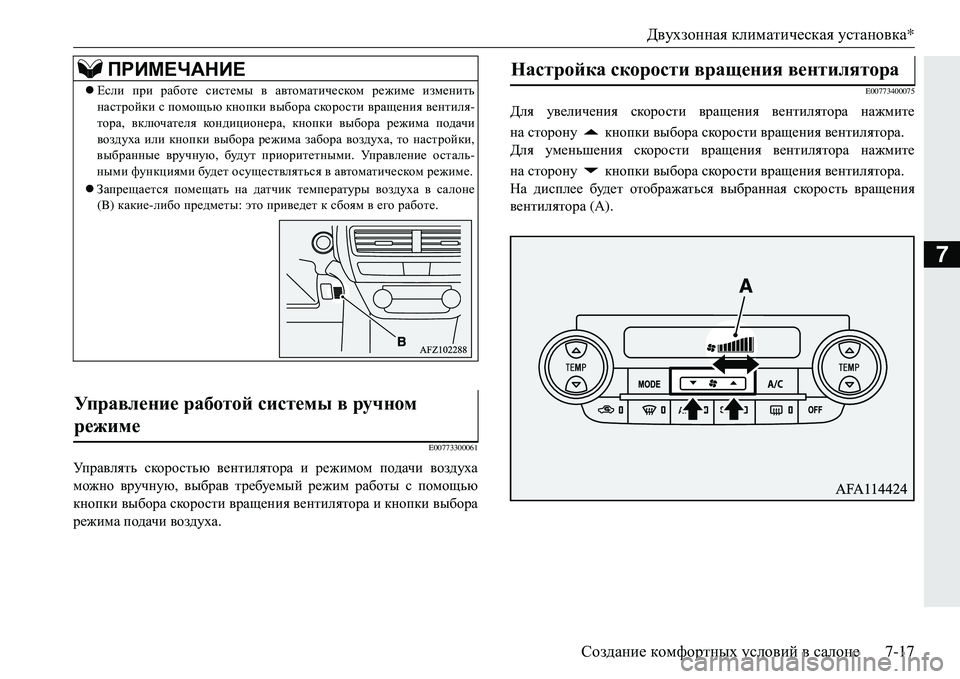

Работа системы в автоматическом режиме

Двухзонная климатическая установка*
Создание комфортных условий в салоне 7-17
7
E00773300061
Управлять скоростью вентилятора и режимом подачи воздуха
можно вручную , выбрав требуемый режим работы с помощью
кнопки выбора скорости вращения вентилятора и кнопки выбора
режима подачи воздуха .
E00773400075
Для увеличения скорости вращения вентилятора нажмите
на сторону кнопки выбора скорости вращения вентилятора .
Для уменьшения скорости вращения вентилятора нажмите
на сторону кнопки выбора скорости вращения вентилятора .
На дисплее будет отображаться выбранная скорость вращения
вентилятора (А ).
ПРИМЕЧАНИЕ
 Если при работе системы в автоматическом режиме изменить
настройки с помощью кнопки выбора скорости вращения вентиля-
тора , включателя кондиционера , кнопки выбора режима подачи
воздуха или кнопки выбора режима забора воздуха , то настройки ,
выбранные вручную , будут приоритетными . Уп р а в л е н и е осталь -
ными функциями будет осуществляться в автоматическом режиме .
 Запрещается помещать на датчик температуры воздуха в са
лоне
(B) какие -либо предметы : это приведет к сбоям в его работе .
Управление работой системы в ручном
режиме

Настройка скорости вращения вентилятора

Двухзонная климатическая установка*
7-18 Создание комфортных условий в салоне
7

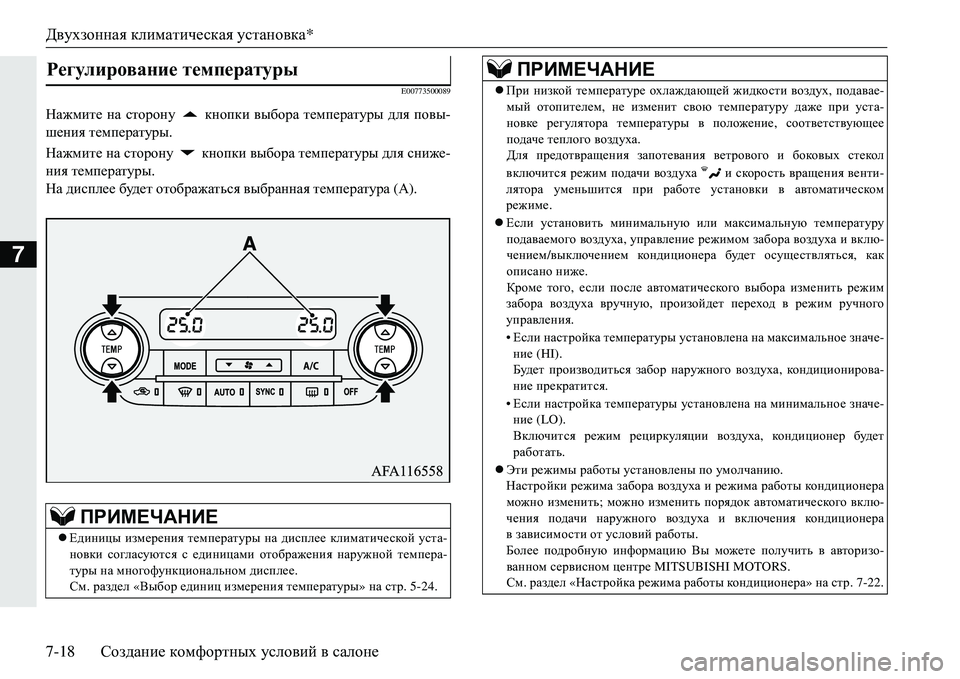

E00773500089
Нажмите на сторону кнопки выбора температуры для повы-
шения температуры .
Нажмите на сторону кнопки выбора температуры для сниже -
ния температуры .
На дисплее будет отображаться выбранная температура (А ).
Регулирование температуры
ПРИМЕЧАНИЕ
Единицы измерения температуры на дисплее климатической уста -
новки согласуются с единицами отображения наружной темпера-
туры на многофункциональном дисплее .
См . раздел «Выбор единиц измерения температуры» на стр . 5-24.
При низкой температуре охлаждающей жидкости воздух , подавае -
мый отопителем , не изменит свою температуру даже при уста -
новке регулятора температуры в положение , соответствующее
подаче теплого воздуха .
Для предотвращения запотевания ветрового и боковых стекол
включится режим подачи воздуха и скорость вращения венти -
лятора уменьшится при работе установки в автоматическом
режиме .
 Если установить минимальную или ма
ксимальную температуру
подаваемого воздуха , управление режимом забора воздуха и вклю-
чением /выключением кондиционера будет осуществляться , как
описано ниже .
Кроме того , если после автоматического выбора изменить режим
забора воздуха вручную , произойдет переход в режим ручного
управления .
• Если настройка температуры установлена на максимальное значе-
ние (HI).
Будет производиться забор наружного воздуха , кондиционирова -
ние прекратится .
• Ес
ли настройка температуры установлена на минимальное значе -
ние (LO).
Включится режим рециркуляции воздуха , кондиционер будет
работать .
 Эти режимы работы установлены по умолчанию .
Настройки режима забора воздуха и режима работы кондиционера
можно изменить ; можно изменить порядок автоматического вклю-
чения подачи наружного воздуха и включения кондиционера
в зависимости от условий работы .
Более подробную информацию Вы можете по
лучить в авторизо -
ванном сервисном центре MITSUBISHI MOTORS.
См . раздел «Настройка режима работы кондиционера » на стр . 7-22.
ПРИМЕЧАНИЕ
