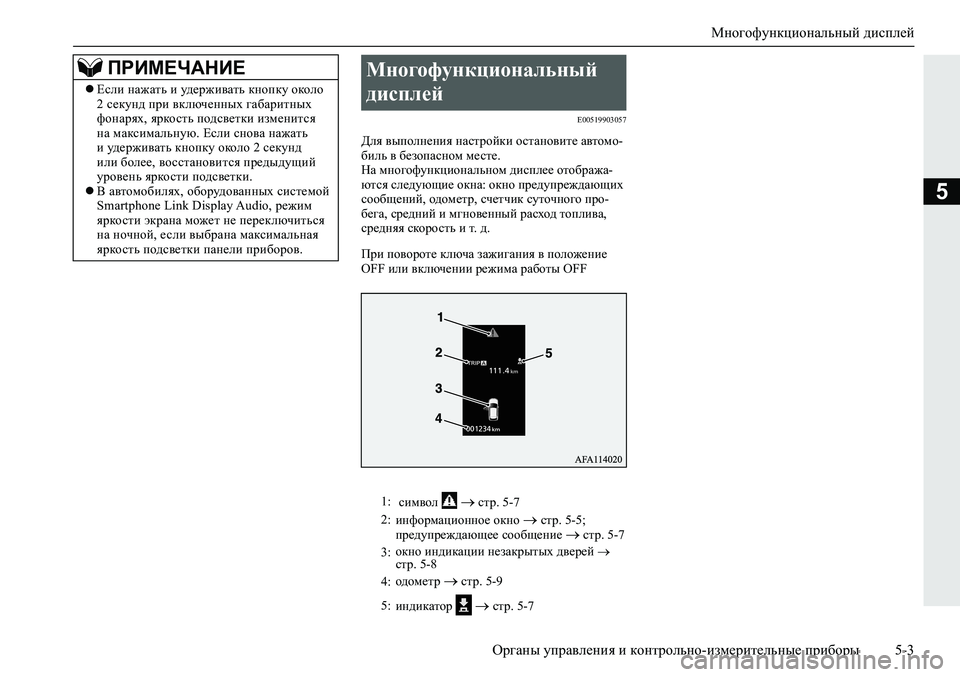

Многофункциональный дисплей
Органы управления и контрольно-измерительные приборы5-3
5
E00519903057
Для выполнения настройки остановите автомо-
биль в безопасном месте.
На многофункциональном дисплее отобража-
ются следующие окна: окно предупреждающих
сообщений, одометр, счетчик суточного про-
бега, средний и мгновенный расход топлива,
средняя скорость и т. д.
При повороте ключа зажигания в положение
OFF или включении режима работы OFF Если нажать и удерживать кнопку около

2 секунд при включенных габаритных
фонарях, яркость подсветки изменится
на максимальную. Если снова нажать
и удерживать кнопку около 2 секунд
или более, восстановится предыдущий
уровень яркости подсветки.
В автомобилях, оборудованных системой
Smartphone Link Display Audio, режим
яркости экрана может не переключиться
на ночной, если выбрана максимальная
яркость подсветки панели приборов.
ПРИМЕЧАНИЕМногофункциональный
дисплей
1:
символ  стр. 5-7
2:
информационное окно
 стр. 5-5;
предупреждающее сообщение  стр. 5-7
3:окно индикации незакрытых дверей 
стр. 5-8
4:одометр
 стр. 5-9
5:
индикатор
 стр. 5-7

Многофункциональный дисплей

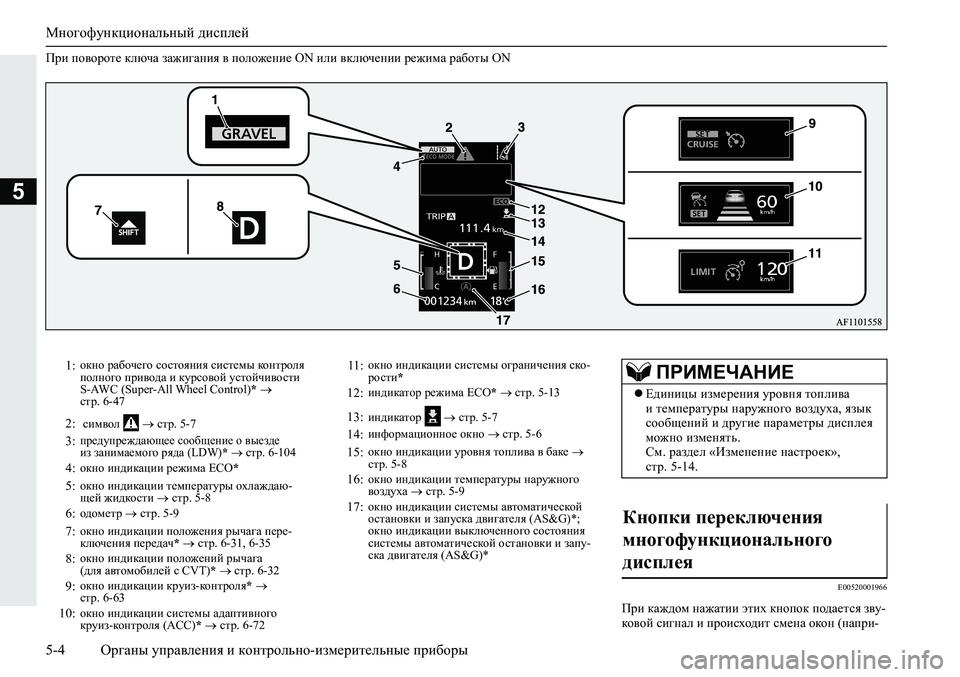

5-4Органы управления и контрольно-измерительные приборы
5
При повороте ключа зажигания в положение ON или включении режима работы ON
E00520001966
При каждом нажатии этих кнопок подается зву-
ко во й сигнал и происходит смена окон (напри-
1:окно рабочего состояния системы контроля
полного привода и курсовой устойчивости
S-AWC (Super-All Wheel Control)* 
стр. 6-47
2: символ  стр. 5-7
3:предупреждающее сообщение о выезде
из занимаемого ряда (LDW)*  стр. 6-104
4:окно индикации режима ECO*
5:окно индикации температуры охлаждаю-
щей жидкости  стр. 5-8
6:одометр  стр. 5-9
7:окно индикации положения рычага пере-
ключения передач*  стр. 6-31, 6-35
8:окно индикации положений рычага
(для автомобилей с CVT)*  стр. 6-32
9:окно индикации круиз-контроля* 
стр. 6-63
10:окно индикации системы адаптивного
круиз-контроля (ACC)*  стр. 6-72
11:окно индикации системы ограничения ско-
рости*
12:индикатор режима ECO*  стр. 5-13
13:индикатор  стр. 5-7
14:информационное окно  стр. 5-6
15:окно индикации уровня топлива в баке 
стр. 5-8
16:окно индикации температуры наружного
воздуха  стр. 5-9
17:окно индикации системы автоматической
остановки и запуска двигателя (AS&G)*;
окно индикации выключенного состояния
системы автоматической остановки и запу-
ска двигателя (AS&G)*
ПРИМЕЧАНИЕ
Единицы измерения уровня топлива
и температуры наружного воздуха, язык
сообщений и другие параметры дисплея
можно изменять.
См. раздел «Изменение настроек»,
стр. 5-14.
Кнопки переключения
многофункционального
дисплея

Многофункциональный дисплей

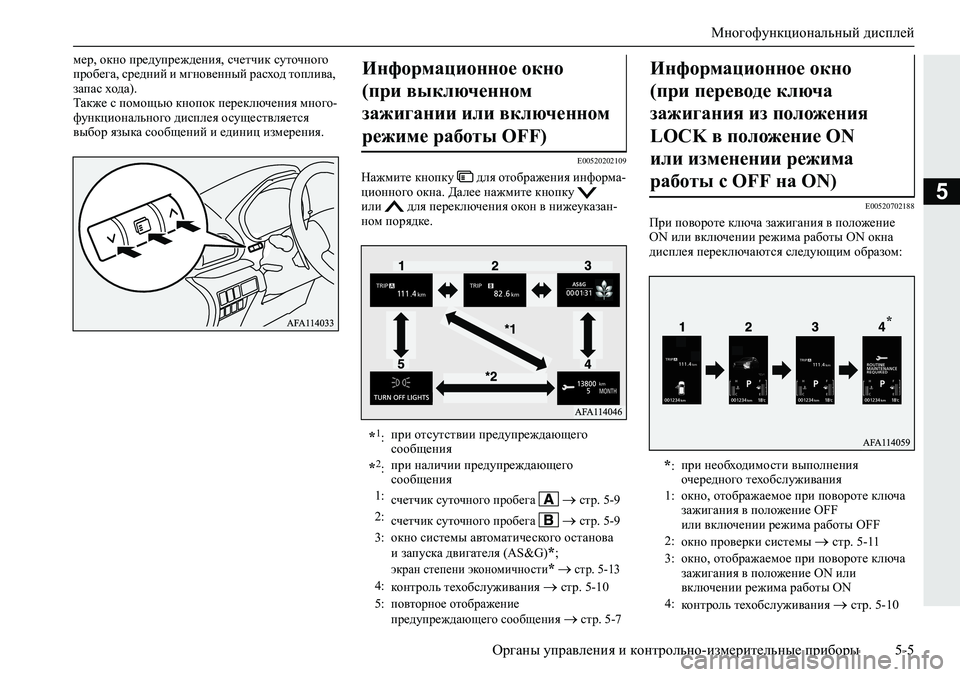

Органы управления и контрольно-измерительные приборы5-5
5
мер, окно предупреждения, счетчик суточного
пробега, средний и мгновенный расход топлива,
запас хода).
Также с помощью кнопок переключения много-
функционального дисплея осуществляется
выбор языка сообщений и единиц измерения.
E00520202109
Нажмите кнопку для отображения информа-
ционного окна. Далее нажмите кнопку
или для переключения окон в нижеуказан-
ном порядке.
E00520702188
При повороте ключа зажигания в положение
ON или включении режима работы ON окна
дисплея переключаются следующим образом:
Информационное окно
(при выключенном
зажигании или включенном
режиме работы OFF)
*1:при отсутствии предупреждающего
сообщения
*2:при наличии предупреждающего
сообщения
1:
счетчик суточного пробега  стр. 5-9
2:счетчик суточного пробега  стр. 5-9
3:окно системы автоматического останова
и запуска двигателя (AS&G)*;экран степени экономичности*  стр. 5-13
4:
контроль техобслуживания  стр. 5-10
5:
повторное отображение
предупреждающего сообщения  стр. 5-7
Информационное окно
(при переводе ключа
зажигания из положения
LOCK в положение ON
или изменении режима
работы с OFF на ON)
*:при необходимости выполнения
очередного техобслуживания
1:окно, отображаемое при повороте ключа
зажигания в положение OFF
или включении режима работы OFF
2:
окно проверки системы
 стр. 5-11
3:окно, отображаемое при повороте ключа
зажигания в положение ON или
включении режима работы ON
4:
контроль техобслуживания
 стр. 5-10
*

Многофункциональный дисплей

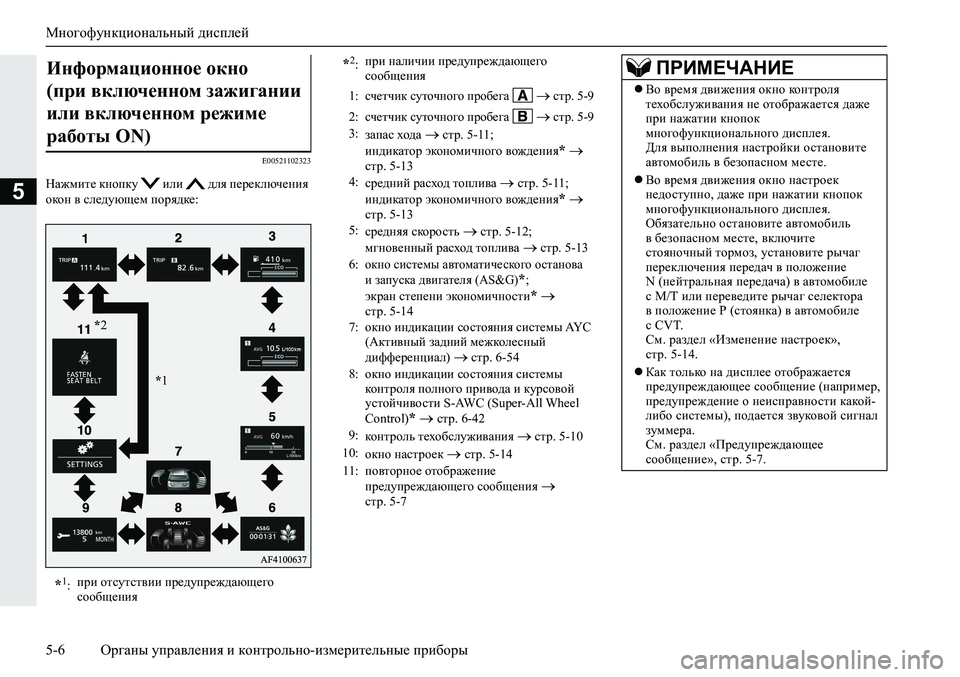

5-6Органы управления и контрольно-измерительные приборы
5
E00521102323
Нажмите кнопку или для переключения
окон в следующем порядке:
Информационное окно
(при включенном зажигании
или включенном режиме
работы ON)
*1:при отсутствии предупреждающего
сообщения
*1 *2
*2:при наличии предупреждающего
сообщения
1:
счетчик суточного пробега  стр. 5-9
2:счетчик суточного пробега  стр. 5-9
3:
запас хода  стр. 5-11;
индикатор экономичного вождения* 
стр. 5-13
4:
средний расход топлива
 стр. 5-11;
индикатор экономичного вождения* 
стр. 5-13
5:
средняя скорость
 стр. 5-12;
мгновенный расход топлива  стр. 5-13
6:
окно системы автоматического останова
и запуска двигателя (AS&G)*;экран степени экономичности* 
стр. 5-14
7:окно индикации состояния системы AYC
(Активный задний межколесный
дифференциал)
 стр. 6-54
8:окно индикации состояния системы
контроля полного привода и курсовой
устойчивости S-AWC (Super-All Wheel
Control)
*  стр. 6-42
9:
контроль техобслуживания
 стр. 5-10
10:
окно настроек
 стр. 5-14
11:повторное отображение
предупреждающего сообщения

стр. 5-7
ПРИМЕЧАНИЕ
Во время движения окно контроля
техобслуживания не отображается даже
при нажатии кнопок
многофункционального дисплея.
Для выполнения настройки остановите
автомобиль в безопасном месте.
Во время движения окно настроек
недоступно, даже при нажатии кнопок
многофункционального дисплея.
Обязательно остановите автомобиль
в безопасном месте, включите
стояночный тормоз, установите рычаг
переключения передач в положение
N (
нейтральная передача) в автомобиле
с M/T или переведите рычаг селектора
в положение P (стоянка) в автомобиле
с CVT.
См. раздел «Изменение настроек»,
стр. 5-14.
Как только на дисплее отображается
предупреждающее сообщение (например,
предупреждение о неисправности какой-
либо системы), подается звуковой сигнал
зуммера.
См. раздел «Предупреждающее
сообщение», стр. 5-7.

Многофункциональный дисплей

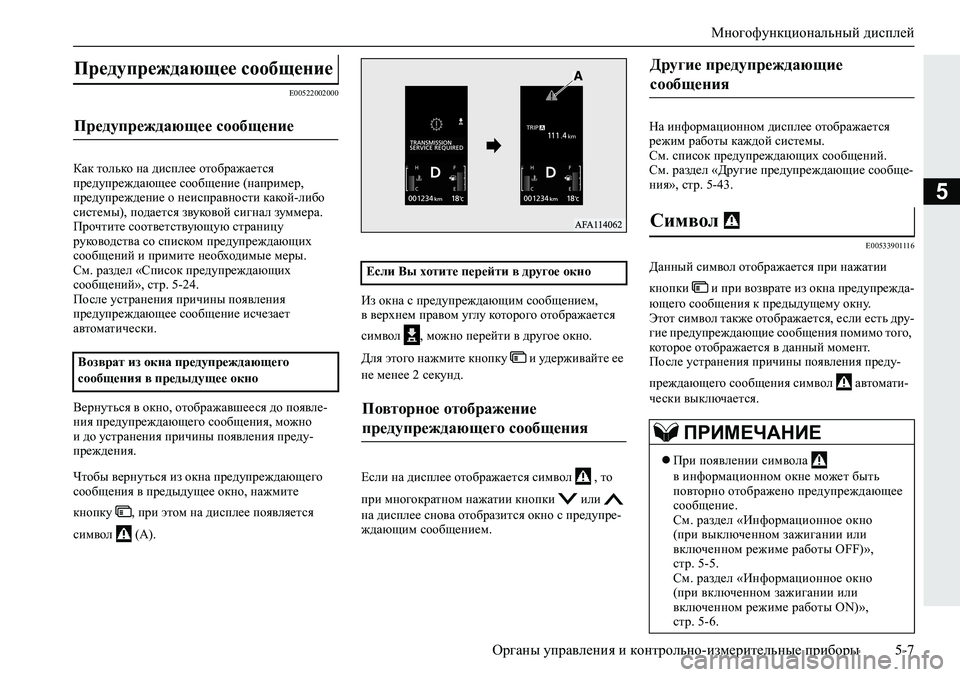

Органы управления и контрольно-измерительные приборы5-7
5
E00522002000
Как только на дисплее отображается
предупреждающее сообщение (например,
предупреждение о неисправности какой-либо
системы), подается звуковой сигнал зуммера.
Прочтите соответствующую страницу
руководства со списком предупреждающих
сообщений и примите необходимые меры.
См. раздел «Список предупреждающих
сообщений», стр. 5-24.
После устранения причины появления
предупреждающее сообщение исчезает
автоматически.
Вернуться в окно, отображавшееся до появле-
ния
предупреждающего сообщения, можно
и до устранения причины появления преду-
преждения.
Чтобы вернуться из окна предупреждающего
сообщения в предыдущее окно, нажмите
кнопку , при этом на дисплее появляется
символ (A).Из окна с предупреждающим сообщением,
в верхнем правом углу которого отображается
символ , можно перейти в другое окно.
Для этого нажмите кнопку и удерживайте
ее
не менее 2
секунд.
Если на дисплее отображается символ , то
при многократном нажатии кнопки или
на дисплее снова отобразится окно с предупре-
ждающим сообщением.На информационном дисплее отображается
режим работы каждой системы.
См. список предупреждающих сообщений.
См. раздел «Другие предупреждающие сообще-
ния», стр. 5-43.
E00533901116
Данный символ отображается при нажатии
кнопки и при возврате из окна предупрежда-
ющего сообщения к предыдущему окну.
Этот символ также отображается, если есть дру-
гие предупреждающие сообщения помимо того,
которое отображается в данный момент.
После устранения причины появления преду-
преждающего сообщения символ автомати-
чески выключается.
Предупреждающее сообщение
Предупреждающее сообщение
Возврат из окна предупреждающего
сообщения в предыдущее окно
Если Вы хотите перейти в другое окно
Повторное отображение
предупреждающего сообщения
Другие предупреждающие
сообщения
Символ
ПРИМЕЧАНИЕ
При появлении символа
в информационном окне может быть
повторно отображено предупреждающее
сообщение.
См. раздел «Информационное окно
(при выключенном зажигании или
включенном режиме работы OFF)»,
стр. 5-5.
См. раздел «Информационное окно
(при включенном зажигании или
включенном режиме работы ON)»,
стр. 5-6.

Многофункциональный дисплей
5-8Органы управления и контрольно-измерительные приборы
5
E00522601865
Это окно отображается, если одна из дверей
(или дверь багажного отделения) открыта либо
неплотно закрыта.
Если при включенном зажигании автомобиль
достигает скорости примерно 8 км/ч, а какая-
либо дверь открыта или закрыта неплотно,
четыре раза звучит предупреждающий сигнал
зуммера, напоминающий водителю о необходи-
мости плотно закрыть дверь.
E00521401752E00522201904В окне отображается количество топлива в баке.
Окно индикации незакрытых
дверей
ПРЕДОСТЕРЕЖЕНИЕ
Прежде чем автомобиль тронется с места,
нужно убедиться, что индикация
незакрытых дверей выключена.
Окно индикации
температуры охлаждающей
жидкости
На дисплее отображается
температура охлаждающей
жидкости.
При чрезмерном нагреве
охлаждающей жидкости
начинает мигать символ .
Следите за температурой
охлаждающей жидкости
во время движения.
ПРЕДОСТЕРЕЖЕНИЕ
При перегреве двигателя на дисплее
начнет мигать символ . Столбчатый
индикатор указателя температуры будет
находиться в красной зоне. Следует
немедленно остановить автомобиль
в безопасном месте и принять
необходимые меры. См. раздел «Перегрев
двигателя», стр. 8-10.
Окно индикации уровня
топлива в баке
F:полный бак
E:пустой бак
ПРИМЕЧАНИЕ
Для стабилизации показаний после
заправки топлива может потребоваться
несколько секунд.
Если заправка производилась
при включенном зажигании или
включенном режиме работы ON, уровень
топлива может отображаться
неправильно.
Указатель (А) показывает, что крышка
заливной горловины топливного бака
находится на левой стороне автомобиля.

Многофункциональный дисплей
Органы управления и контрольно-измерительные приборы5-9
5
E00522402352
Если в баке остается примерно 8 л топлива,
в информационном окне появляется предупре-
ждающее сообщение о малом количестве
топлива в баке, при этом с небольшой частотой
(примерно 1 раз в секунду) начинает мигать
символ (В). Через несколько секунд
на информационном дисплее снова появляется
предыдущее окно.
Если уровень топлива в баке продолжает сни-
жаться, в информационном окне появляется пре-
дупреждающее сообщение о малом количестве
топлива в баке, при этом часто (примерно 2 раза
в секунду) начинает мигать символ (В).
E00522100498E00527800083
Одометр показывает общий пробег автомобиля.
E00527901179
Счетчик суточного пробега показывает расстоя-
ние, пройденное в течение отдельной поездки.
Для сброса показаний счетчика на 0 удержи-
вайте кнопку нажатой не менее 2 секунд.
Сбрасываются только показания, отображаемые
в данный момент.
Предупреждающее сообщение
о малом количестве топлива в баке ПРЕДОСТЕРЕЖЕНИЕ
Не следует вырабатывать топливо до конца,
т. к. при этом возможно повреждение
каталитического нейтрализатора. Если
на дисплее появится предупреждающее
сообщение, нужно как можно скорее залить
топливо.
ПРИМЕЧАНИЕ
Возможно ложное мигание этого символа
на уклонах или поворотах из-за
перемещения топлива в баке.
Окно индикации
температуры наружного
воздуха
В окне отображается
температура воздуха снаружи
автомобиля.
ПРИМЕЧАНИЕ
Можно выбрать единицы измерения
(°C или °F).
См. раздел «Изменение настроек»,
стр. 5-14.
В зависимости от дорожных условий
значение температуры окружающего
воздуха, отображаемое на дисплее, может
отличаться от действительного значения.
Одометр
Счетчик суточного пробега
Пример использования счетчика суточного
пробега и счетчика суточного пробега
Можно одновременно использовать два
счетчика суточного пробега: один —
для измерения расстояния, пройденного
с начала текущей поездки, второй —
для измерения расстояния от какого-либо
промежуточного момента.
Сброс показаний счетчика
суточного пробега
ПРИМЕЧАНИЕ

Многофункциональный дисплей

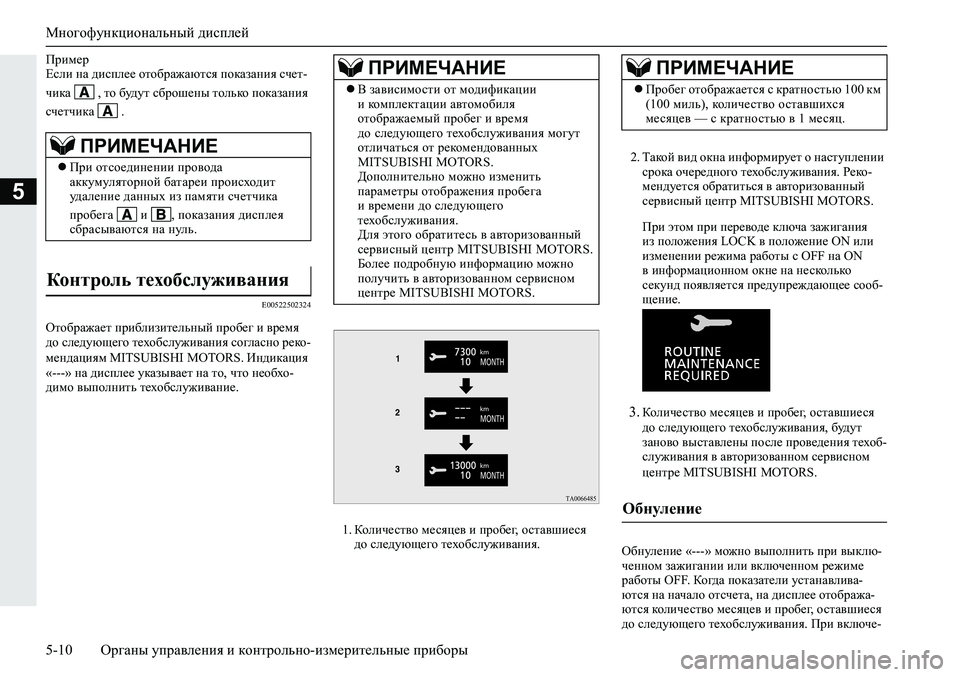

5-10Органы управления и контрольно-измерительные приборы
5
Пример
Если на дисплее отображаются показания счет-
чика , то будут сброшены только показания
счетчика .
E00522502324
Отображает приблизительный пробег и время
до следующего техобслуживания согласно реко-
мендациям MITSUBISHI
MOTORS. Индикация
«---» на дисплее указывает на то, что необхо-
димо выполнить техобслуживание.
1.Количество месяцев и пробег, оставшиеся
до следующего техобслуживания.2.Такой вид окна информирует о наступлении
срока очередного техобслуживания. Реко-
мендуется обратиться в авторизованный
сервисный центр MITSUBISHI MOTORS.
При этом при переводе ключа зажигания
из положения LOCK в положение ON или
изменении режима работы
с OFF на ON
в информационном окне на несколько
секунд появляется предупреждающее сооб-
щение.
3.Количество месяцев и пробег, оставшиеся
до следующего техобслуживания, будут
заново выставлены после проведения техоб-
служивания в авторизованном сервисном
центре MITSUBISHI
MOTORS.
Обнуление «---» можно выполнить при выклю-
ченном зажигании или включенном режиме
работы OFF. Ко гд а показатели устанавлива-
ются на начало отсчета, на дисплее отобража-
ются количество месяцев и пробег, оставшиеся
до следующего техобслуживания. При включе-
ПРИМЕЧАНИЕ
При отсоединении провода
аккумуляторной батареи происходит
удаление данных из памяти счетчика
пробега и , показания дисплея
сбрасываются на нуль.
Контроль техобслуживания
ПРИМЕЧАНИЕ
В зависимости от модификации
и комплектации автомобиля
отображаемый пробег и время
до следующего техобслуживания могут
отличаться от рекомендованных
MITSUBISHI MOTORS.
Дополнительно можно изменить
параметры отображения пробега
и времени до следующего
техобслуживания.
Для этого обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Более подробную информацию можно
получить в авторизованном сервисном
центре MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
Пробег отображается с кратностью 100 км
(100 миль), количество оставшихся
месяцев — с кратностью в 1 месяц.
Обнуление

Многофункциональный дисплей

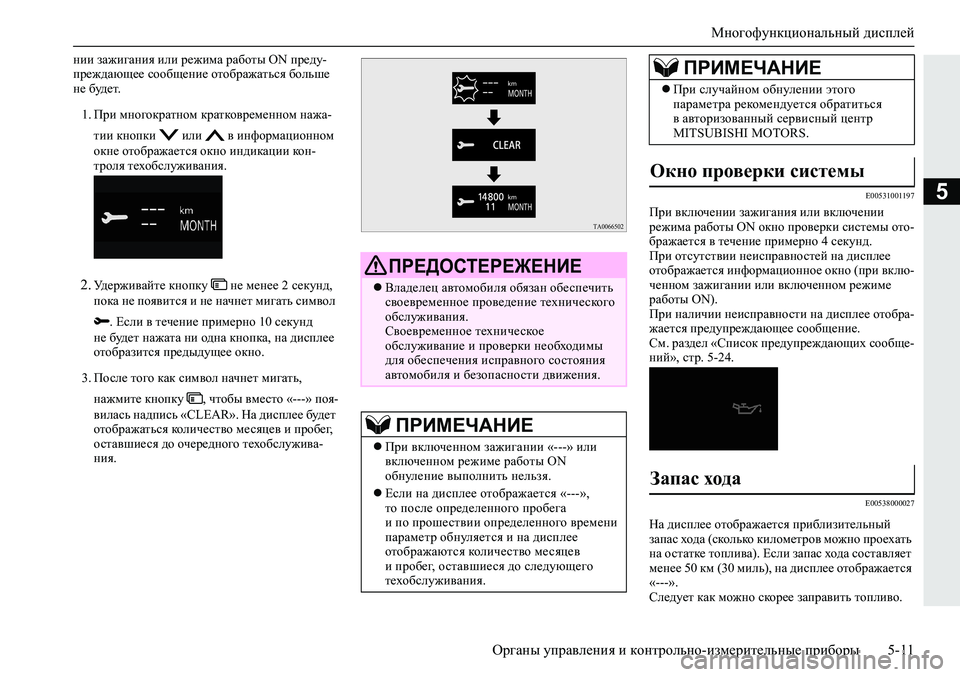

Органы управления и контрольно-измерительные приборы5-11
5
нии зажигания или режима работы ON преду-
преждающее сообщение отображаться больше
не будет.
1.При многократном кратковременном нажа-
тии кнопки или в информационном
окне отображается окно индикации ко н-
троля техобслуживания.
2.Удерживайте кнопку не менее 2 секунд,
пока не появится и не начнет мигать символ
. Если в течение примерно 10 секунд
не будет нажата ни одна кнопка, на дисплее
отобразится предыдущее окно.
3.После того как символ начнет мигать,
нажмите кнопку , чтобы вместо «---» поя-
вилась надпись «CLEAR». На дисплее будет
отображаться количество месяцев и пробег,
оставшиеся до очередного техобслужива
-
ния.
E00531001197
При включении зажигания или включении
режима работы ON окно проверки системы ото-
бражается в течение примерно 4 секунд.
При отсутствии неисправностей на дисплее
отображается информационное окно (при вклю-
ченном зажигании или включенном режиме
работы ON).
При наличии неисправности на дисплее отобра-
жается предупреждающее сообщение.
См. раздел «Список предупреждающих сообще-
ний», стр. 5-24.
E00538000027
На дисплее отображается приблизительный
запас хода (сколько километров можно проехать
на остатке топлива). Если запас хода составляет
менее 50 км (30 миль), на дисплее отображается
«---».
Следует как можно скорее заправить топливо.
ПРЕДОСТЕРЕЖЕНИЕ
Владелец автомобиля обязан обеспечить
своевременное проведение технического
обслуживания.
Своевременное техническое
обслуживание и проверки необходимы
для обеспечения исправного состояния
автомобиля и безопасности движения.
ПРИМЕЧАНИЕ
При включенном зажигании «---» или
включенном режиме работы ON
обнуление выполнить нельзя.
Если на дисплее отображается «---»,
то после определенного пробега
и по прошествии определенного времени
параметр обнуляется и на дисплее
отображаются количество месяцев
и пробег, оставшиеся до следующего
техобслуживания.
При случайном обнулении этого
параметра рекомендуется обратиться
в авторизованный сервисный центр
MITSUBISHI MOTORS.
Окно проверки системы
Запас хода ПРИМЕЧАНИЕ

Многофункциональный дисплей

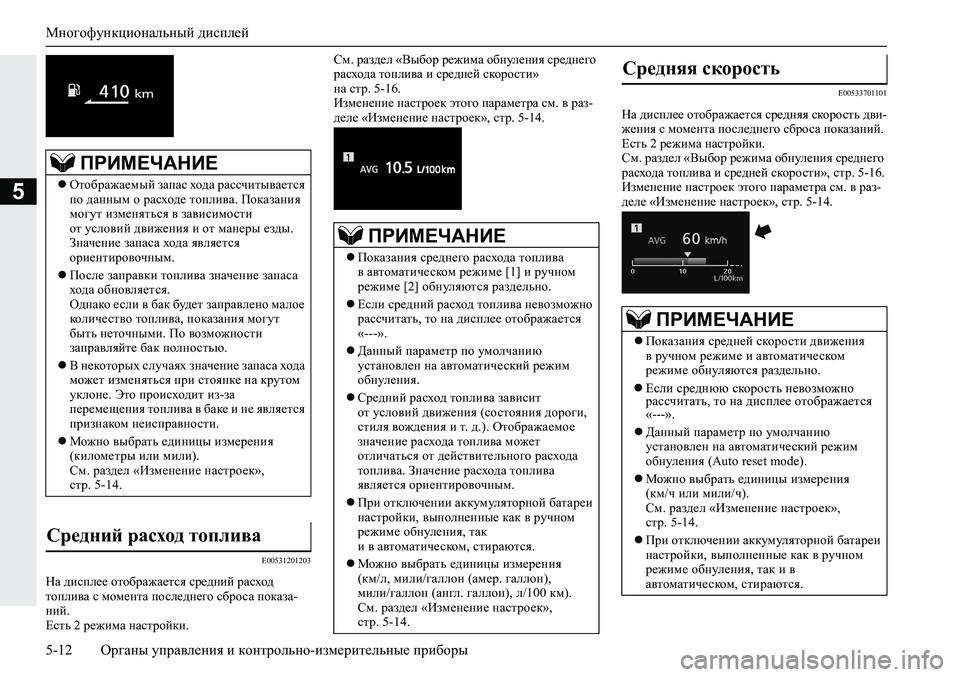

5-12Органы управления и контрольно-измерительные приборы
5
E00531201203
На дисплее отображается средний расход
топлива с момента последнего сброса показа-
ний.
Есть 2 режима настройки.См. раздел «Выбор режима обнуления среднего
расхода топлива и средней скорости»
на стр. 5-16.
Изменение настроек этого параметра см. в раз-
деле «Изменение настроек», стр. 5-14.
E00533701101
На дисплее отображается средняя скорость дви-
жения с момента последнего сброса показаний.
Есть 2 режима настройки.
См. раздел «Выбор режима обнуления среднего
расхода топлива и средней скорости», стр. 5-16.
Изменение настроек этого параметра см. в раз-
деле «Изменение настроек», стр. 5-14.
ПРИМЕЧАНИЕ
Отображаемый запас хода рассчитывается
по данным о расходе топлива. Показания
могут изменяться в зависимости
от условий движения и от манеры езды.
Значение запаса хода является
ориентировочным.
После заправки топлива значение запаса
хода обновляется.
Однако если в бак будет заправлено малое
количество топлива, показания могут
быть неточными. По возможности
заправляйте бак
полностью.
В некоторых случаях значение запаса хода
может изменяться при стоянке на крутом
уклоне. Это происходит из-за
перемещения топлива в баке и не является
признаком неисправности.
Можно выбрать единицы измерения
(километры или мили).
См. раздел «Изменение настроек»,
стр. 5-14.
Средний расход топлива
ПРИМЕЧАНИЕ
Показания среднего расхода топлива
в автоматическом режиме [1] и ручном
режиме [2] обнуляются раздельно.
Если средний расход топлива невозможно
рассчитать, то на дисплее отображается
«---».
Данный параметр по умолчанию
установлен на автоматический режим
обнуления.
Средний расход топлива зависит
от условий движения (состояния дороги,
стиля вождения и т. д.). Отображаемое
значение расхода
топлива может
отличаться от действительного расхода
топлива. Значение расхода топлива
является ориентировочным.
При отключении аккумуляторной батареи
настройки, выполненные как в ручном
режиме обнуления, так
и в автоматическом, стираются.
Можно выбрать единицы измерения
(км/л, мили/галлон (амер. галлон),
мили/галлон (англ. галлон), л/100 км).
См. раздел «Изменение настроек»,
стр. 5-14.
Средняя скорость
ПРИМЕЧАНИЕ
Показания средней скорости движения
в ручном режиме и автоматическом
режиме обнуляются раздельно.
Если среднюю скорость невозможно
рассчитать, то на дисплее отображается
«---».
Данный параметр по умолчанию
установлен на автоматический режим
обнуления (Auto reset mode).
Можно выбрать единицы измерения
(км/ч или мили/ч).
См. раздел «Изменение настроек»,
стр. 5-14.
При отключении аккумуляторной батареи
настройки, выполненные как в ручном
режиме обнуления, так и в
автоматическом, стираются.
