MITSUBISHI ECLIPSE CROSS 2019 Руководство по эксплуатации и техобслуживанию (in Russian)

Детские сиденья
Сиденья и ремни безопасности4-23
4
E00408902479
Заднее сиденье автомобиля снабжено нижними
креплениями, предназначенными для установки
детских сидений с системой крепления ISOFIX.
На обратной стороне задних сидений есть две
точки крепления удерживающих ремней. Они
предназначены для крепления ремней, удержи-
вающих детское сиденье на двух местах заднего
сиденья автомобиля.
Такие детские сиденья предназначены для уста-
новки только на автомобильные сиденья
с ниж-
ними креплениями. Устанавливайте детские
сиденья на нижние крепления.
Нет необходимости закреплять такие сиденья
с помощью ремней безопасности автомобиля.

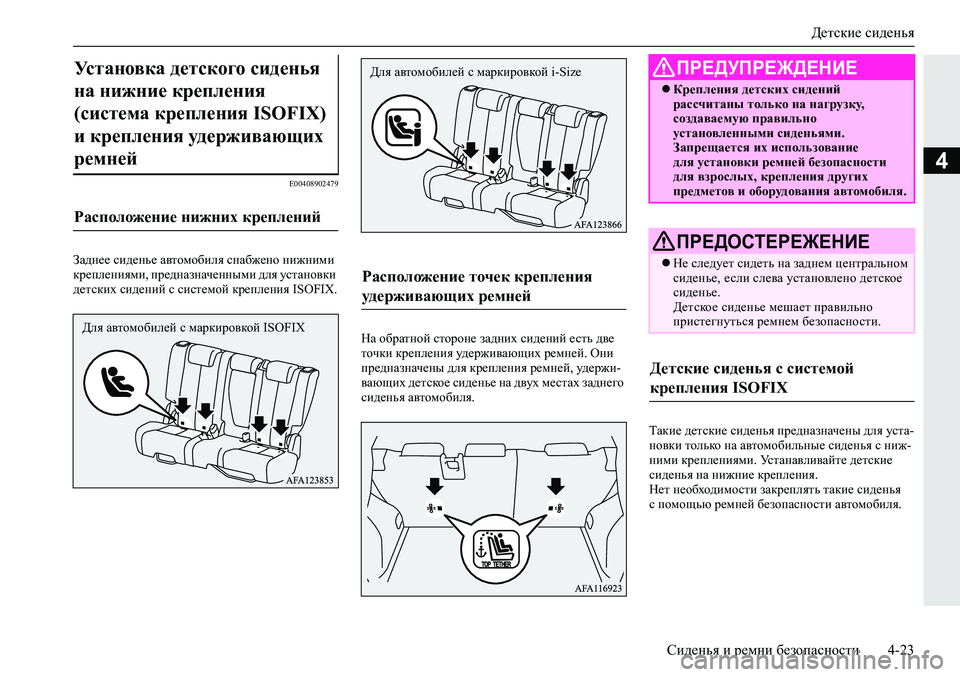

Установка детского сиденья
на нижние крепления
(система крепления ISOFIX)
и крепления удерживающих
ремней
Расположение нижних креплений
Для автомобилей с маркировкой ISOFIX
Расположение точек крепления
удерживающих ремней
Для автомобилей с маркировкой i-SizeПРЕДУПРЕЖДЕНИЕ
Крепления детских сидений
рассчитаны только на нагрузку,
создаваемую правильно
установленными сиденьями.
Запрещается их использование
для установки ремней безопасности
для взрослых, крепления других
предметов и оборудования автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ
Не следует сидеть на заднем центральном
сиденье, если слева установлено детское
сиденье.
Детское сиденье мешает правильно
пристегнуться ремнем безопасности.
Детские сиденья с системой
крепления ISOFIX

Детские сиденья
4-24Сиденья и ремни безопасности
4

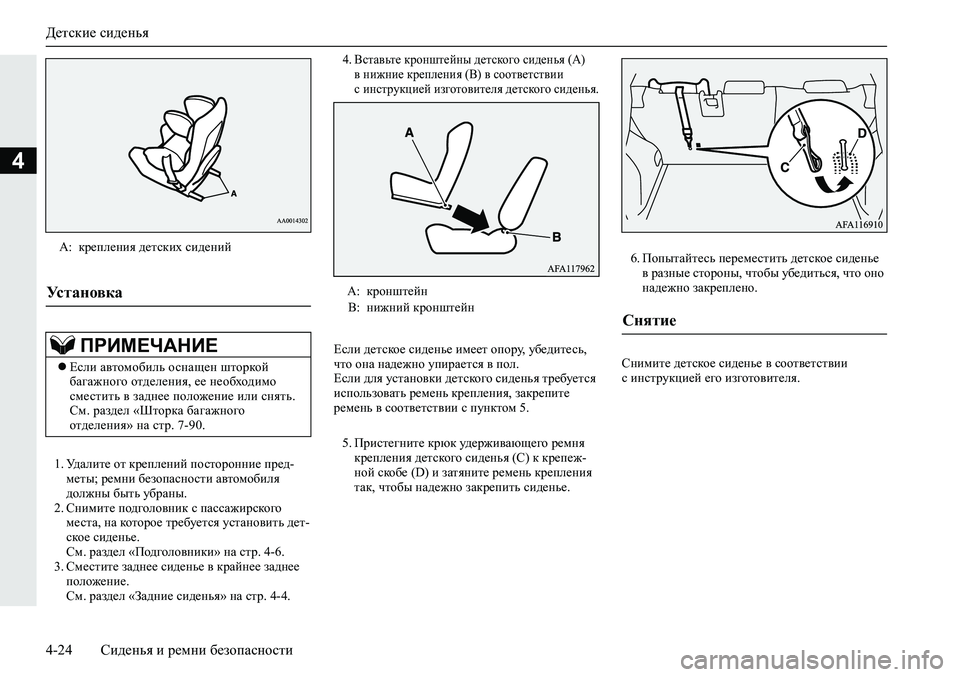

1.Удалите от креплений посторонние пред-
меты; ремни безопасности автомобиля
должны быть убраны.
2.Снимите подголовник с пассажирского
места, на которое требуется установить дет-
ское сиденье.
См. раздел «Подголовники» на стр. 4-6.
3.Сместите заднее сиденье в крайнее заднее
положение.
См. раздел «Задние сиденья» на стр. 4-4.
4.Вставьте кронштейны детского сиденья (A)
в нижние крепления (B) в соответствии
с инструкцией изготовителя детского сиденья.
5.Пристегните крюк удерживающего ремня
крепления детского сиденья (C) к крепеж-
ной скобе (D) и затяните ремень крепления
так, чтобы надежно закрепить сиденье.6.Попытайтесь переместить детское сиденье
в разные стороны, чтобы убедиться, что оно
надежно закреплено.
Снимите детское сиденье в соответствии
с инструкцией его изготовителя. А:крепления детских сидений
Установка
ПРИМЕЧАНИЕ
Если автомобиль оснащен шторкой
багажного отделения, ее необходимо
сместить в заднее положение или снять.
См. раздел «Шторка багажного
отделения» на стр. 7-90.
А:кронштейн
В:нижний кронштейн
Если детское сиденье имеет опору, убедитесь,
что она надежно упирается в пол.
Если для установки детского сиденья требуется
использовать ремень крепления, закрепите
ремень в соответствии с пунктом 5.
Снятие

Детские сиденья
Сиденья и ремни безопасности4-25
4
E00407101943
1.Установите детское сиденье на выбранное
Вами сиденье автомобиля и снимите подго-
ловник с этого сиденья.
См. раздел «Подголовники» на стр. 4-6.
2.При установке детского сиденья на сиденье
переднего пассажира или заднее сиденье
сместите сиденье в крайнее заднее положе-
ние.
3.Протяните ремень безопасности через дет-
ское сиденье в соответствии с инструкцией
его изготовителя и вставьте язычок защелки
в замок.
4.С помощью специального фиксирующего
зажима подтяните ремень, чтобы он не был
ослаблен.5.Если детское сиденье имеет опору, убеди-
тесь, что она надежно упирается в пол.
6.Перед тем как посадить ребенка в детское
сиденье, попытайтесь переместить детское
сиденье в разные стороны, чтобы убедиться,
что оно надежно закреплено. Делайте это
перед каждым использованием детского
сиденья.

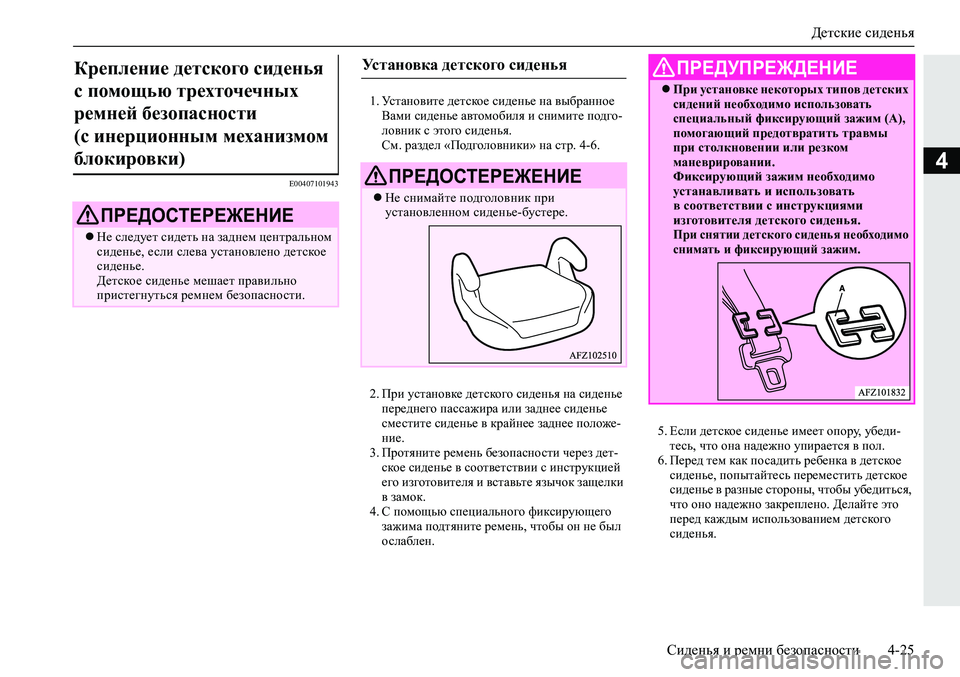

Крепление детского сиденья
с помощью трехточечных
ремней безопасности
(с инерционным механизмом
блокировки)
ПРЕДОСТЕРЕЖЕНИЕ
Не следует сидеть на заднем центральном
сиденье, если слева установлено детское
сиденье.
Детское сиденье мешает правильно
пристегнуться ремнем безопасности.
Установка детского сиденья
ПРЕДОСТЕРЕЖЕНИЕ
Не снимайте подголовник при
установленном сиденье-бустере.
ПРЕДУПРЕЖДЕНИЕ
При установке некоторых типов детских
сидений необходимо использовать
специальный фиксирующий зажим (А),
помогающий предотвратить травмы
при столкновении или резком
маневрировании.
Фиксирующий зажим необходимо
устанавливать и использовать
в соответствии с инструкциями
изготовителя детского сиденья.
При снятии детского сиденья необходимо
снимать и фиксирующий зажим.

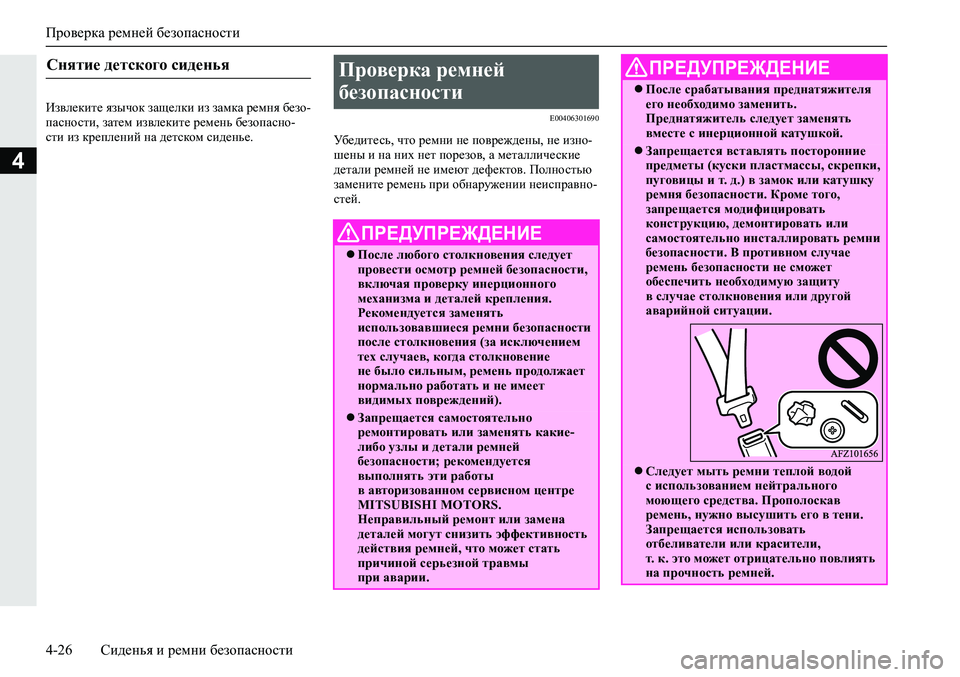

Проверка ремней безопасности
4-26Сиденья и ремни безопасности
4
Извлеките язычок защелки из замка ремня безо-
пасности, затем извлеките ремень безопасно-
сти из креплений на детском сиденье.E00406301690
Убедитесь, что ремни не повреждены, не изно-
шены и на них нет порезов, а металлические
детали ремней не имеют дефектов. Полностью
замените ремень при обнаружении неисправно-
стей.
Снятие детского сиденья Проверка ремней
безопасности
ПРЕДУПРЕЖДЕНИЕ
После любого столкновения следует
провести осмотр ремней безопасности,
включая проверку инерционного
механизма и деталей крепления.
Рекомендуется заменять
использовавшиеся ремни безопасности
после столкновения (за исключением
тех случаев, когда столкновение
не было сильным, ремень продолжает
нормально работать и не имеет
видимых повреждений).
Запрещается самостоятельно
ремонтировать или заменять какие-
либо узлы и детали ремней
безопасности; рекомендуется
выполнять эти работы
в авторизованном сервисном центре
MITSUBISHI MOTORS.
Неправильный ремонт или замена
деталей могут снизить эффективность
действия ремней, что может стать
причиной серьезной травмы
при аварии.
После срабатывания преднатяжителя
его необходимо заменить.
Преднатяжитель следует заменять
вместе с инерционной катушкой.
Запрещается вставлять посторонние
предметы (куски пластмассы, скрепки,
пуговицы и т. д.) в замок или катушку
ремня безопасности. Кроме того,
запрещается модифицировать
конструкцию, демонтировать или
самостоятельно инсталлировать ремни
безопасности. В противном случае
ремень безопасности не сможет
обеспечить необходимую защиту
в случае столкновения или другой
аварийной ситуации.
Следует мыть ремни теплой водой
с использованием нейтрального
моющего средства. Прополоскав
ремень, нужно высушить его в тени.
Запрещается использовать
отбеливатели или красители,
т. к. это может отрицательно повлиять
на прочность ремней.
ПРЕДУПРЕЖДЕНИЕ

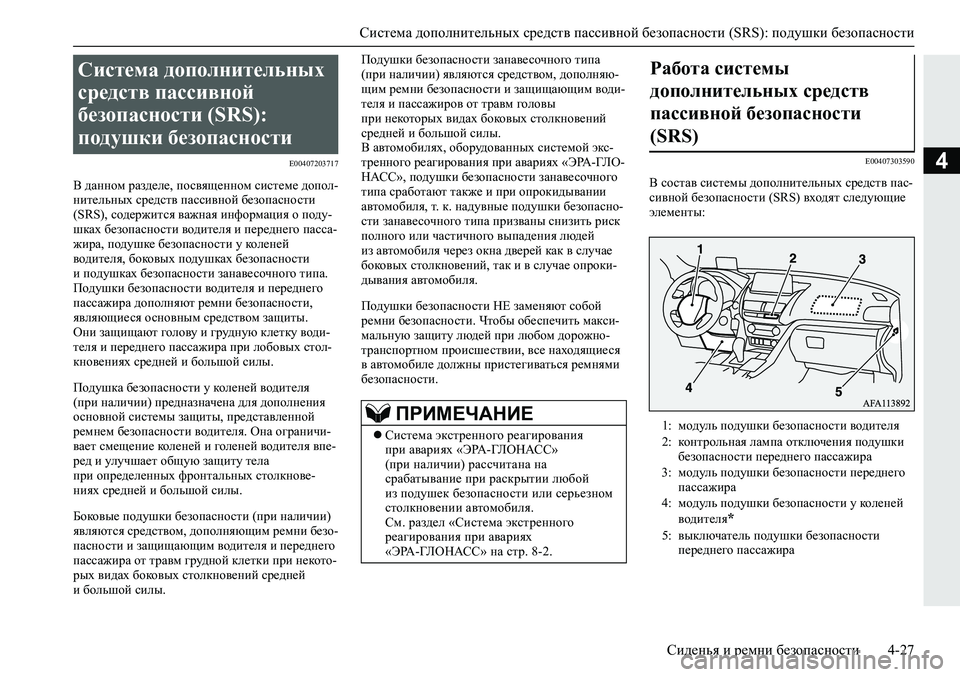

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности
Сиденья и ремни безопасности4-27
4E00407203717
В данном разделе, посвященном системе допол-
нительных средств пассивной безопасности
(SRS), содержится важная информация о поду-
шках безопасности водителя и переднего пасса-
жира, подушке безопасности у коленей
водителя, боковых подушках безопасности
и подушках безопасности занавесочного типа.
Подушки безопасности водителя и переднего
пассажира дополняют ремни безопасности,
являющиеся основным средством защиты.
Они защищают
голову и грудную клетку води-
теля и переднего пассажира при лобовых стол-
кновениях средней и большой силы.
Подушка безопасности у коленей водителя
(при наличии) предназначена для дополнения
основной системы защиты, представленной
ремнем безопасности водителя. Она ограничи-
вает смещение коленей и голеней водителя впе-
ред и улучшает общую защиту тела
при
определенных фронтальных столкнове-
ниях средней и большой силы.
Боковые подушки безопасности (при наличии)
являются средством, дополняющим ремни безо-
пасности и защищающим водителя и переднего
пассажира от травм грудной клетки при некото-
рых видах боковых столкновений средней
и большой силы.Подушки безопасности занавесочного типа
(при наличии) являются средством, дополняю-
щим ремни
безопасности и защищающим води-
теля и пассажиров от травм головы
при некоторых видах боковых столкновений
средней и большой силы.
В автомобилях, оборудованных системой экс-
тренного реагирования при авариях «ЭРА-ГЛ О-
НАСС», подушки безопасности занавесочного
типа сработают также и при опрокидывании
автомобиля, т. к. надувные подушки безопасно-
сти занавесочного типа призваны снизить
риск
полного или частичного выпадения людей
из автомобиля через окна дверей как в случае
боковых столкновений, так и в случае опроки-
дывания автомобиля.
Подушки безопасности НЕ заменяют собой
ремни безопасности. Чтобы обеспечить макси-
мальную защиту людей при любом дорожно-
транспортном происшествии, все находящиеся
в автомобиле должны пристегиваться ремнями
безопасности.
E00407303590
В состав системы дополнительных средств пас-
сивной безопасности (SRS) входят следующие
элементы:
Система дополнительных
средств пассивной
безопасности (SRS):
подушки безопасности
ПРИМЕЧАНИЕ
Система экстренного реагирования
при авариях «ЭРА-ГЛОНАСС»
(при наличии) рассчитана на
срабатывание при раскрытии любой
из подушек безопасности или серьезном
столкновении автомобиля.
См. раздел «Система экстренного
реагирования при авариях
«ЭРА-ГЛОНАСС» на стр. 8-2.
Работа системы
дополнительных средств
пассивной безопасности
(SRS)
1:модуль подушки безопасности водителя
2:контрольная лампа отключения подушки
безопасности переднего пассажира
3:модуль подушки безопасности переднего
пассажира
4:модуль подушки безопасности у коленей
водителя
*
5:выключатель подушки безопасности
переднего пассажира

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности
4-28Сиденья и ремни безопасности
4
Подушки безопасности работают, только ко гд а
ключ зажигания находится в одном из указан-
ных ниже положений или ко гд а включен указан-
ный ниже режим работы.
Автомобили с системой дистанционного
управления замками дверей
Ключ зажигания находится в положении ON
или START.
Автомобили оборудованные системой
бесключевого доступа
Включен режим работы ON.
В автомобилях, оборудованных системой экс-
тренного реагирования при
авариях «ЭРА-ГЛ О-
НАСС», ко гд а блок управления подушек
безопасности регистрирует опрокидывание
автомобиля, он инициирует срабатывание поду-
шек безопасности занавесочного типа.
При наполнении подушек безопасности разда-
ется резкий громкий звук, выделяется немного
дыма и пыли, однако это безвредно и не приво-
дит к возгоранию автомобиля. Люди, страдаю-щие заболеваниями органов дыхания,
могут
ощутить временное раздражение от химических
веществ, использующихся для наполнения
подушек; после того как из подушек будет
выпущен газ, откройте окно, если это безо-
пасно.
После срабатывания подушки безопасности
очень быстро сдуваются, поэтому опасность
ограничения обзора невелика.
6:
модули боковых подушек безопасности
*
7:модули подушек безопасности
занавесочного типа*
ПРЕДОСТЕРЕЖЕНИЕ
Подушки безопасности раскрываются
чрезвычайно быстро. В некоторых
случаях соприкосновение
с раскрывающейся подушкой может
привести к ссадинам, небольшим
порезам, синякам и т. п.
ПРЕДУПРЕЖДЕНИЕ
ОЧЕНЬ ВАЖНО ЗАНИМАТЬ
ПРАВИЛЬНОЕ ПОЛОЖЕНИЕ
НА СИДЕНЬЕ.
Водитель и передний пассажир,
находящиеся в момент раскрытия
подушек безопасности очень близко
к рулевому колесу и передней панели,
могут погибнуть или получить
тяжелые травмы.
Подушки безопасности раскрываются
очень быстро и с большой силой.
Если водитель или передний пассажир
сидят в неправильной позе или
неправильно пристегнуты ремнями
безопасности, подушки безопасности
могут не только не защитить их, но
и нанести тяжелую или смертельную
травму при срабатывании.
Не следует сидеть на краю сиденья,
приближать колени слишком близко
к панели приборов и приближать
голову или грудь к рулевому колесу
либо панели приборов. Не следует
класть ноги на панель приборов.

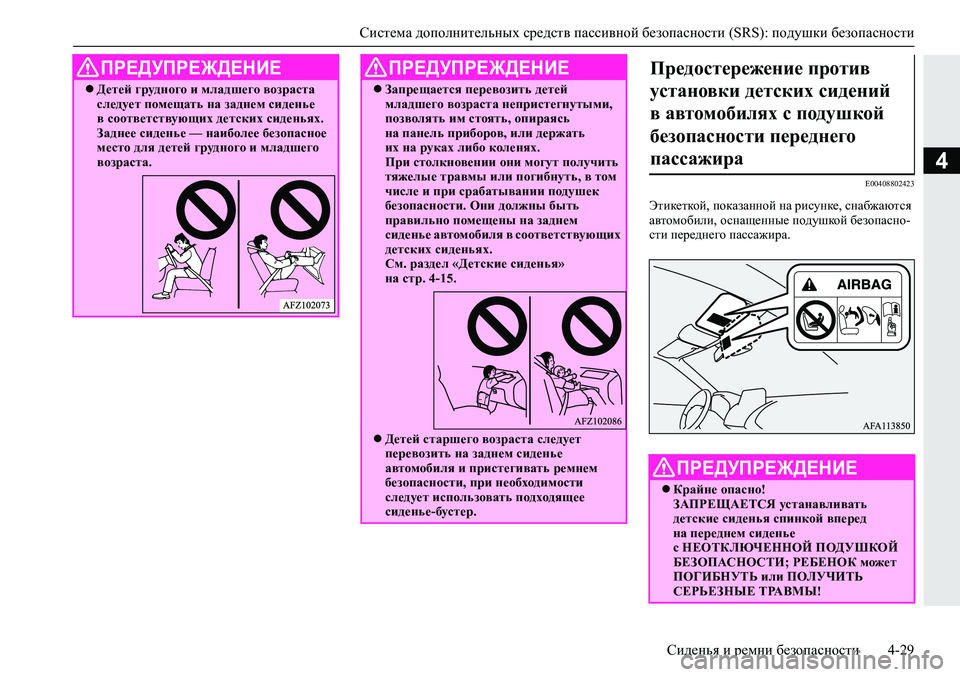

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности
Сиденья и ремни безопасности4-29
4
E00408802423
Этикеткой, показанной на рисунке, снабжаются
автомобили, оснащенные подушкой безопасно-
сти переднего пассажира.
Детей грудного и младшего возраста
следует помещать на заднем сиденье
в соответствующих детских сиденьях.
Заднее сиденье — наиболее безопасное
место для детей грудного и младшего
возраста.
ПРЕДУПРЕЖДЕНИЕ
Запрещается перевозить детей
младшего возраста непристегнутыми,
позволять им стоять, опираясь
на панель приборов, или держать
их на руках либо коленях.
При столкновении они могут получить
тяжелые травмы или погибнуть, в том
числе и при срабатывании подушек
безопасности. Они должны быть
правильно помещены на заднем
сиденье автомобиля в соответствующих
детских сиденьях.
См. раздел «Детские сиденья»
на стр. 4-15.
Детей старшего возраста следует
перевозить на заднем сиденье
автомобиля и пристегивать ремнем
безопасности, при необходимости
следует использовать подходящее
сиденье-бустер.
ПРЕДУПРЕЖДЕНИЕПредостережение против
установки детских сидений
в автомобилях с подушкой
безопасности переднего
пассажира
ПРЕДУПРЕЖДЕНИЕ
Крайне опасно!
ЗАПРЕЩАЕТСЯ устанавливать
детские сиденья спинкой вперед
на переднем сиденье
с НЕОТКЛЮЧЕННОЙ ПОДУШКОЙ
БЕЗОПАСНОСТИ; РЕБЕНОК может
ПОГИБНУТЬ или ПОЛУЧИТЬ
СЕРЬЕЗНЫЕ ТРАВМЫ!

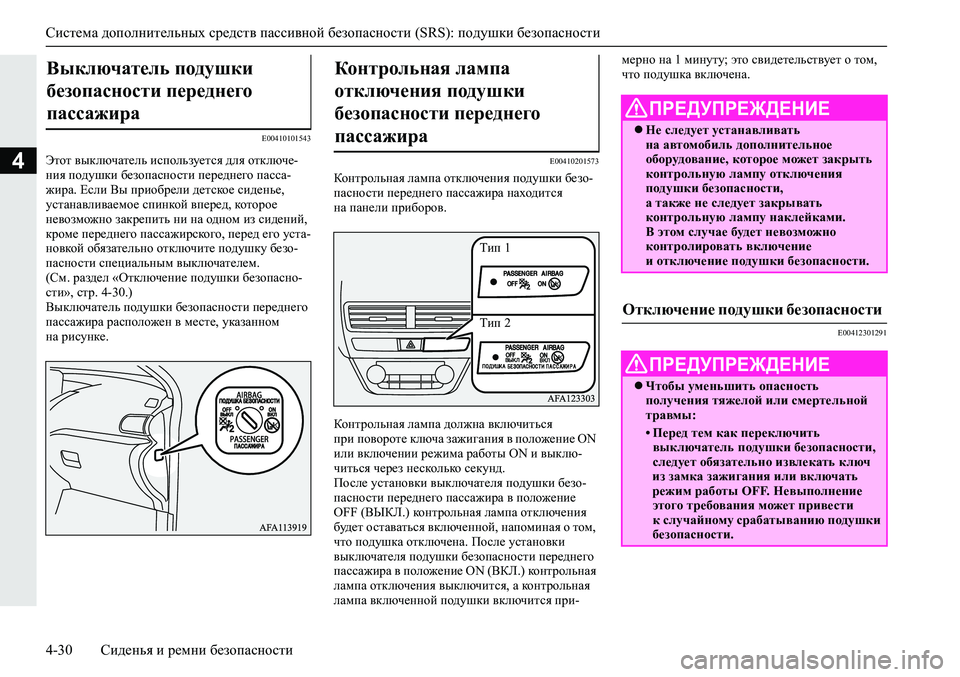

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности
4-30Сиденья и ремни безопасности
4
E00410101543
Этот выключатель используется для отключе-
ния подушки безопасности переднего пасса-
жира. Если Вы приобрели детское сиденье,
устанавливаемое спинкой вперед, которое
невозможно закрепить ни на одном из сидений,
кроме переднего пассажирского, перед его уста-
новкой обязательно отключите подушку безо-
пасности специальным выключателем.
(См. раздел «Отключение подушки безопасно-
сти», стр. 4-30.)
Выключатель подушки
безопасности переднего
пассажира расположен в месте, указанном
на рисунке.
E00410201573
Контрольная лампа отключения подушки безо-
пасности переднего пассажира находится
на панели приборов.
Контрольная лампа должна включиться
при повороте ключа зажигания в положение ON
или включении режима работы ON и выклю-
читься через несколько секунд.
После установки выключателя подушки безо-
пасности переднего пассажира в положение
OFF (ВЫКЛ.) контрольная лампа отключения
будет оставаться включенной, напоминая
о том,
что подушка отключена. После установки
выключателя подушки безопасности переднего
пассажира в положение ON (ВКЛ.) контрольная
лампа отключения выключится, а контрольная
лампа включенной подушки включится при-мерно на 1 минуту; это свидетельствует о том,
что подушка включена.
E00412301291
Выключатель подушки
безопасности переднего
пассажира Контрольная лампа
отключения подушки
безопасности переднего
пассажира
Тип 1
Тип 2
ПРЕДУПРЕЖДЕНИЕ
Не следует устанавливать
на автомобиль дополнительное
оборудование, которое может закрыть
контрольную лампу отключения
подушки безопасности,
а также не следует закрывать
контрольную лампу наклейками.
В этом случае будет невозможно
контролировать включение
и отключение подушки безопасности.
Отключение подушки безопасности
ПРЕДУПРЕЖДЕНИЕ
Чтобы уменьшить опасность
получения тяжелой или смертельной
травмы:
•Перед тем как переключить
выключатель подушки безопасности,
следует обязательно извлекать ключ
из замка зажигания или включать
режим работы OFF. Невыполнение
этого требования может привести
к случайному срабатыванию подушки
безопасности.

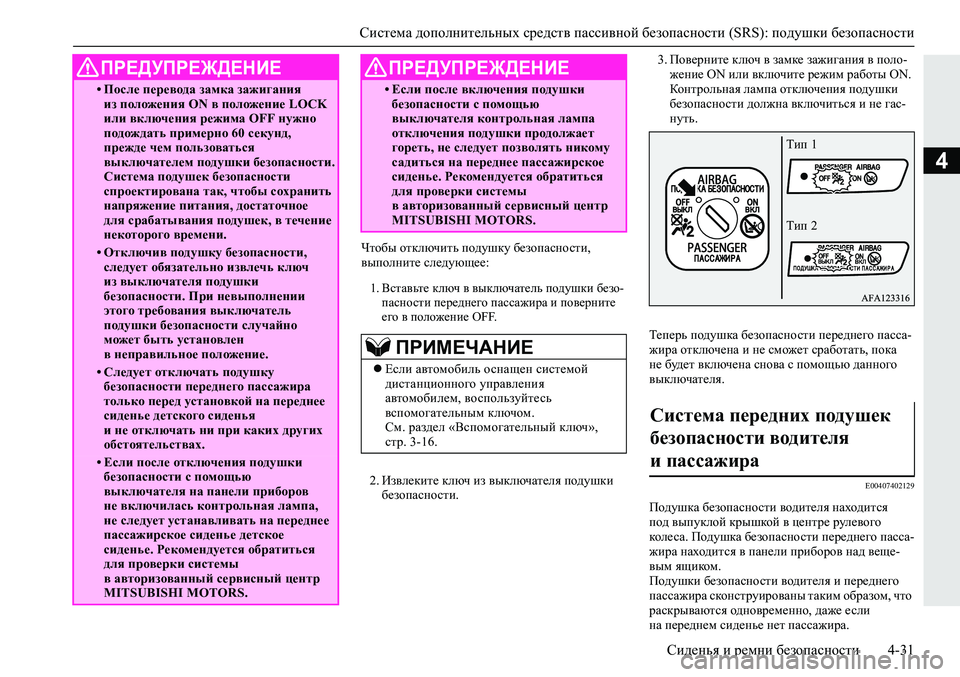

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности
Сиденья и ремни безопасности4-31
4
Чтобы отключить подушку безопасности,
выполните следующее:
1.Вставьте ключ в выключатель подушки безо-
пасности переднего пассажира и поверните
его в положение OFF.
2.Извлеките ключ из выключателя подушки
безопасности.3.Поверните ключ в замке зажигания в поло-
жение ON или включите режим работы ON.
Контрольная лампа отключения подушки
безопасности должна включиться и не гас-
нуть.
Теперь подушка безопасности переднего пасса-
жира отключена и не сможет сработать, пока
не будет включена снова с помощью данного
выключателя.E00407402129
Подушка безопасности водителя находится
под выпуклой крышкой в центре рулевого
кол е с а. Подушка безопасности переднего пасса-
жира находится в панели приборов над веще-
вым ящиком.
Подушки безопасности водителя и переднего
пассажира сконструированы таким образом, что
раскрываются одновременно, даже если
на переднем сиденье нет пассажира.
•После перевода замка зажигания
из положения ON в положение LOCK
или включения режима OFF нужно
подождать примерно 60 секунд,
прежде чем пользоваться
выключателем подушки безопасности.
Система подушек безопасности
спроектирована так, чтобы сохранить
напряжение питания, достаточное
для срабатывания подушек, в течение
некоторого времени.
•Отключив подушку безопасности,
следует обязательно извлечь ключ
из выключателя подушки
безопасности. При невыполнении
этого требования выключатель
подушки безопасности случайно
может быть установлен
в неправильное положение.
•Следует отключать подушку
безопасности переднего пассажира
только перед установкой на переднее
сиденье детского сиденья
и не отключать ни при каких других
обстоятельствах.
•Если после отключения подушки
безопасности с помощью
выключателя на панели приборов
не включилась контрольная лампа,
не следует устанавливать на переднее
пассажирское сиденье детское
сиденье. Рекомендуется обратиться
для проверки системы
в авторизованный сервисный центр
MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ
•Если после включения подушки
безопасности с помощью
выключателя контрольная лампа
отключения подушки продолжает
гореть, не следует позволять никому
садиться на переднее пассажирское
сиденье. Рекомендуется обратиться
для проверки системы
в авторизованный сервисный центр
MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
Если автомобиль оснащен системой
дистанционного управления
автомобилем, воспользуйтесь
вспомогательным ключом.
См. раздел «Вспомогательный ключ»,
стр. 3-16.
ПРЕДУПРЕЖДЕНИЕ
Система передних подушек
безопасности водителя
и пассажира
Тип 1
Тип 2

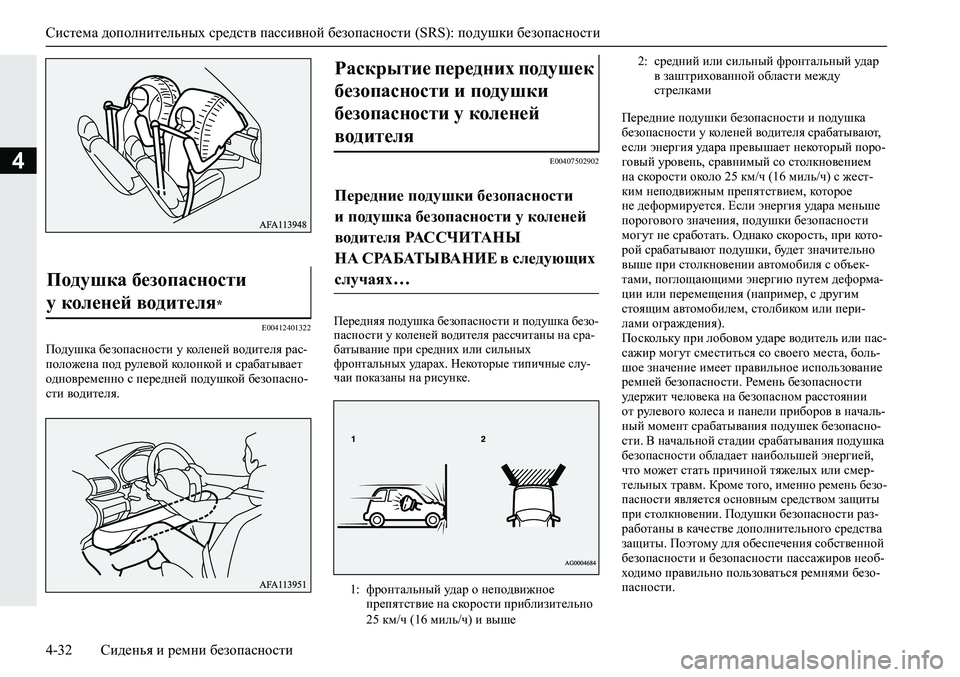

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности
4-32Сиденья и ремни безопасности
4
E00412401322
Подушка безопасности у коленей водителя рас-
положена под рулевой колонкой и срабатывает
одновременно с передней подушкой безопасно-
сти водителя.
E00407502902
Передняя подушка безопасности и подушка безо-
пасности у коленей водителя рассчитаны на сра-
батывание при средних или сильных
фронтальных ударах. Некоторые типичные слу-
чаи показаны на рисунке.
Передние подушки безопасности и подушка
безопасности у коленей водителя срабатывают,
если энергия удара превышает некоторый поро-
говый уровень, сравнимый со столкновением
на скорости около 25 км/ч (16 миль/ч) с жест-
ким неподвижным препятствием, которое
не деформируется. Если энергия удара меньше
порогового значения, подушки безопасности
могут не сработать. Однако скорость, при кото
-
рой срабатывают подушки, будет значительно
выше при столкновении автомобиля с объек-
тами, поглощающими энергию путем деформа-
ции или перемещения (например, с другим
стоящим автомобилем, столбиком или пери-
лами ограждения).
Поскольку при лобовом ударе водитель или пас-
сажир могут сместиться со своего места, боль-
шое значение имеет правильное использование
ремней безопасности.
Ремень безопасности
удержит человека на безопасном расстоянии
от рулевого кол е с а и панели приборов в началь-
ный момент срабатывания подушек безопасно-
сти. В начальной стадии срабатывания подушка
безопасности обладает наибольшей энергией,
что может стать причиной тяжелых или смер-
тельных травм.
Кроме того, именно ремень безо-
пасности является основным средством защиты
при столкновении.
Подушки безопасности раз-
работаны в качестве дополнительного средства
защиты. Поэтому для обеспечения собственной
безопасности и безопасности пассажиров необ-
ходимо правильно пользоваться ремнями безо-
пасности.
Подушка безопасности
у коленей водителя
*
Раскрытие передних подушек
безопасности и подушки
безопасности у коленей
водителя
Передние подушки безопасности
и подушка безопасности у коленей
водителя РАССЧИТАНЫ
НА СРАБАТЫВАНИЕ в следующих
случаях
…
1:фронтальный удар о неподвижное
препятствие на скорости приблизительно
25 км/ч (16 миль/ч) и выше

2:средний или сильный фронтальный удар
в заштрихованной области между
стрелками
