Органы управления и контрольно-измерительные приборы

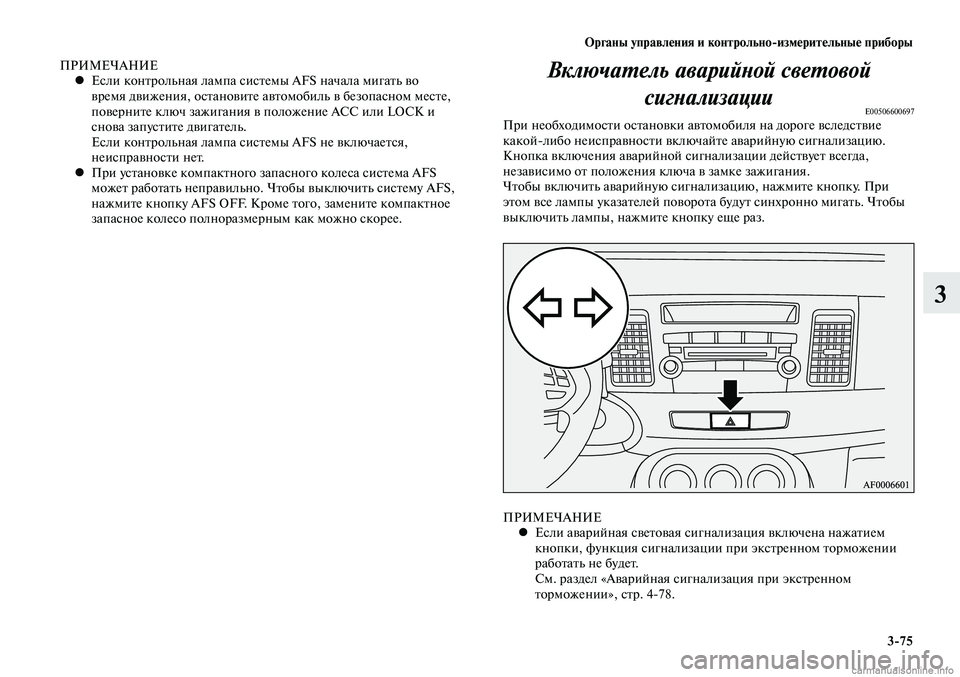

3-75
3
ПРИМЕЧАНИЕЕсли контрольная лампа системы AFS начала мигать во

•
время движения, остановите автомобиль в безопасном месте,
поверните ключ зажигания в положение ACC или LOCK и
снова запустите двигатель.
Если контрольная лампа системы AFS не включается,
неисправности нет.
При установке компактного запасного колеса система AFS

•
может работать неправильно. Чтобы выключить систему AFS,
нажмите кнопку AFS OFF. Кроме того, замените компактное
запасное колесо полноразмерным как можно скорее.Включатель аварийной световой
сигнализации
E00506600697При необходимости остановки автомобиля на дороге вследствие
какой-либо неисправности включайте аварийную сигнализацию.
Кнопка включения аварийной сигнализации действует всегда,
независимо от положения ключа в замке зажигания.
Чтобы включить аварийную сигнализацию, нажмите кнопку. При
этом все лампы указателей поворота будут синхронно мигать. Чтобы
выключить лампы, нажмите кнопку еще раз.
ПРИМЕЧАНИЕЕсли аварийная световая сигнализация включена нажатием

•
кнопки, функция сигнализации при экстренном торможении
работать не будет.
См. раздел «Аварийная сигнализация при экстренном
торможении», стр. 4-78.

Органы управления и контрольно-измерительные приборы

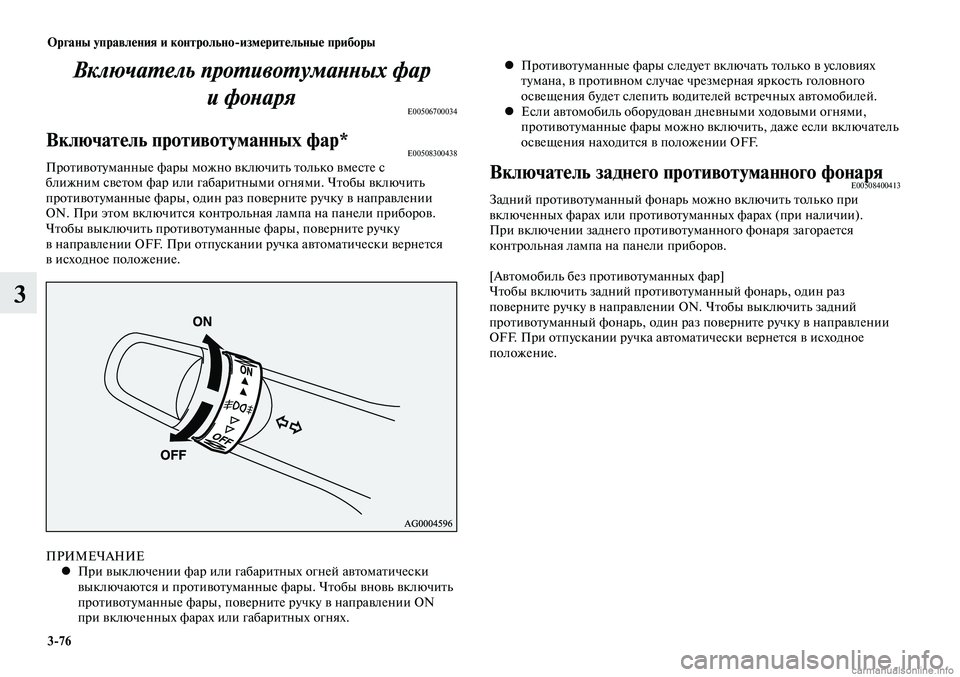

3-76
3
ПРИМЕЧАНИЕПри выключении фар или габаритных огней автоматически

•
выключаются и противотуманные фары. Чтобы вновь включить
противотуманные фары, поверните ручку в направлении ON
при включенных фарах или габаритных огнях.
Включатель противотуманных фар
и фонаря
E00506700034
Включатель противотуманных фар*E00508300438Противотуманные фары можно включить только вместе с
ближним светом фар или габаритными огнями. Чтобы включить
противотуманные фары, один раз поверните ручку в направлении
ON. При этом включится контрольная лампа на панели приборов.
Чтобы выключить противотуманные фары, поверните ручку
в направлении OFF. При отпускании ручка автоматически вернется
в исходное положение.
Противотуманные фары следует включать только в условиях

•
тумана, в противном случае чрезмерная яркость головного
освещения будет слепить водителей встречных автомобилей.
Если автомобиль оборудован дневными ходовыми огнями,

•
противотуманные фары можно включить, даже если включатель
освещения находится в положении OFF.
Включатель заднего противотуманного фонаряE00508400413Задний противотуманный фонарь можно включить только при
включенных фарах или противотуманных фарах (при наличии).
При включении заднего противотуманного фонаря загорается
контрольная лампа на панели приборов.
[Автомобиль без противотуманных фар]
Чтобы включить задний противотуманный фонарь, один раз
поверните ручку в направлении ON. Чтобы выключить задний
противотуманный фонарь, один раз поверните ручку в направлении
OFF. При отпускании ручка автоматически вернется в исходное
положение.

Органы управления и контрольно-измерительные приборы
3-77
3
[Автомобиль с противотуманными фарами]
Чтобы включить противотуманные фары, один раз поверните ручку
в направлении ON. Чтобы включить задний противотуманный
фонарь, поверните ручку в направлении ON еще раз. Чтобы
выключить задний противотуманный фонарь, один раз поверните
ручку в направлении OFF. Чтобы выключить противотуманные фары,
поверните ручку в направлении OFF еще раз. При отпускании ручка
автоматически вернется в исходное положение.
ПРИМЕЧАНИЕ При выключении фар и противотуманных фар (при наличии)

•
задний противотуманный фонарь выключается автоматически.
Чтобы вновь включить задний противотуманный фонарь, еще

•
раз поверните ручку в направлении ON при включенных фарах
(автомобиль без противотуманных фар). Чтобы вновь включить задний противотуманный фонарь, два

•
раза поверните ручку в направлении ON при включенных фарах
(автомобиль с противотуманными фарами).
Если автомобиль оборудован дневными ходовыми огнями,

•
задний противотуманный фонарь можно включить, даже если
включатель освещения находится в положении OFF.

Органы управления и контрольно-измерительные приборы

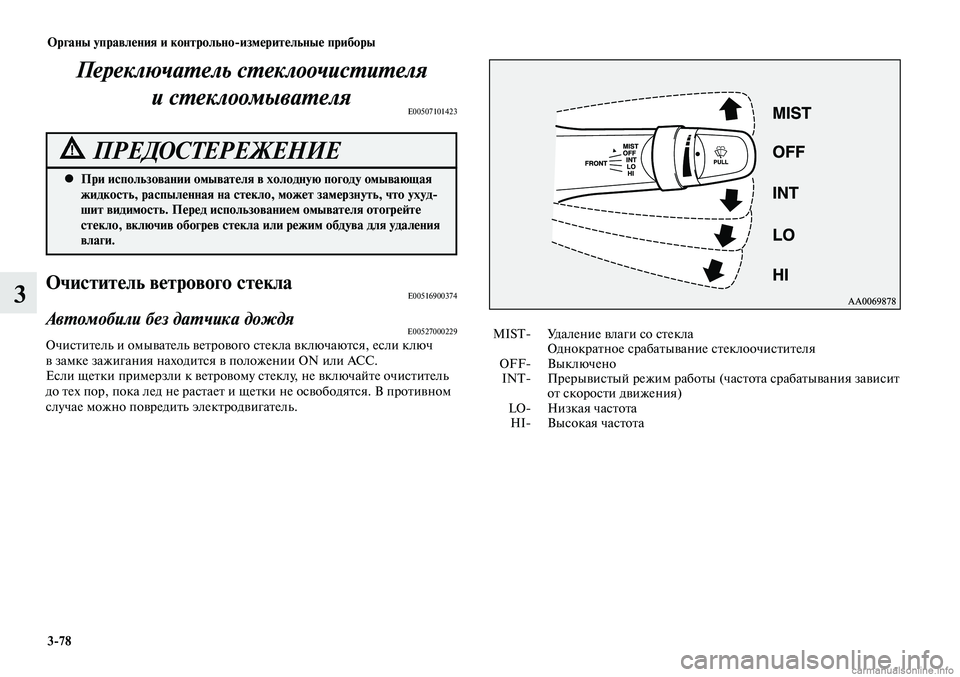

3-78
3
Переключатель стеклоочистителя и стеклоомывателя
E00507101423
Очиститель ветрового стеклаE00516900374
Автомобили без датчика дождяE00527000229Очиститель и омыватель ветрового стекла включаются, если ключ
в замке зажигания находится в положении ON или АСС.
Если щетки примерзли к ветровому стеклу, не включайте очиститель
до тех пор, пока лед не растает и щетки не освободятся. В противном
случае можно повредить электродвигатель.
При использовании омывателя в холодную погоду омывающая

•
жидкость, распыленная на стекло, может замерзнуть, что ухуд-
шит видимость. Перед использованием омывателя отогрейте
стекло, включив обогрев стекла или режим обдува для удаления
влаги.
ПРЕДОСТЕРЕЖЕНИЕ
MIST- Удаление влаги со стекла
Однократное срабатывание стеклоочистителя
OFF- Выключено
INT- Прерывистый режим работы (частота срабатывания зависит
от скорости движения)
LO- Низкая частота
HI- Высокая частота

Органы управления и контрольно-измерительные приборы

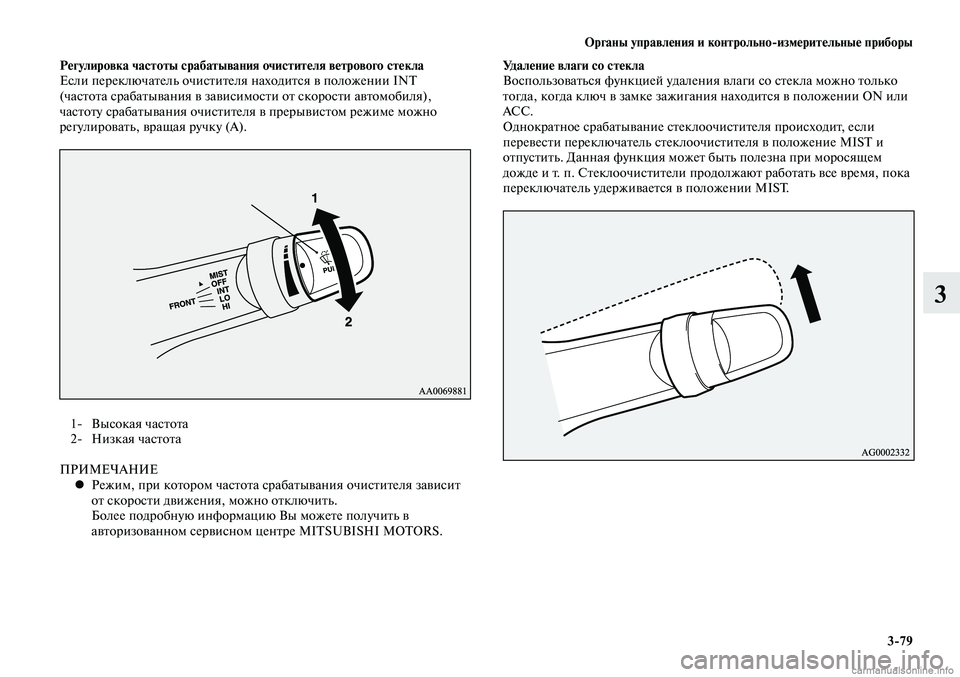

3-79
3
Регулировка частоты срабатывания очистителя ветрового стекла
Если переключатель очистителя находится в положении INT
(частота срабатывания в зависимости от скорости автомобиля),
частоту срабатывания очистителя в прерывистом режиме можно
регулировать, вращая ручку (А).
1- Высокая частота
2- Низкая частота
ПРИМЕЧАНИЕ Режим, при котором частота срабатывания очистителя зависит

•
от скорости движения, можно отключить.
Более подробную информацию Вы можете получить в
авторизованном сервисном центре MITSUBISHI MOTORS. Удаление влаги со стекла
Воспользоваться функцией удаления влаги со стекла можно только
тогда, когда ключ в замке зажигания находится в положении ON или
АСС.
Однократное срабатывание стеклоочистителя происходит, если
перевести переключатель стеклоочистителя в положение MIST и
отпустить. Данная функция может быть полезна при моросящем
дожде и т. п. Стеклоочистители продолжают работать все время, пока
переключатель удерживается в положении MIST.

Органы управления и контрольно-измерительные приборы

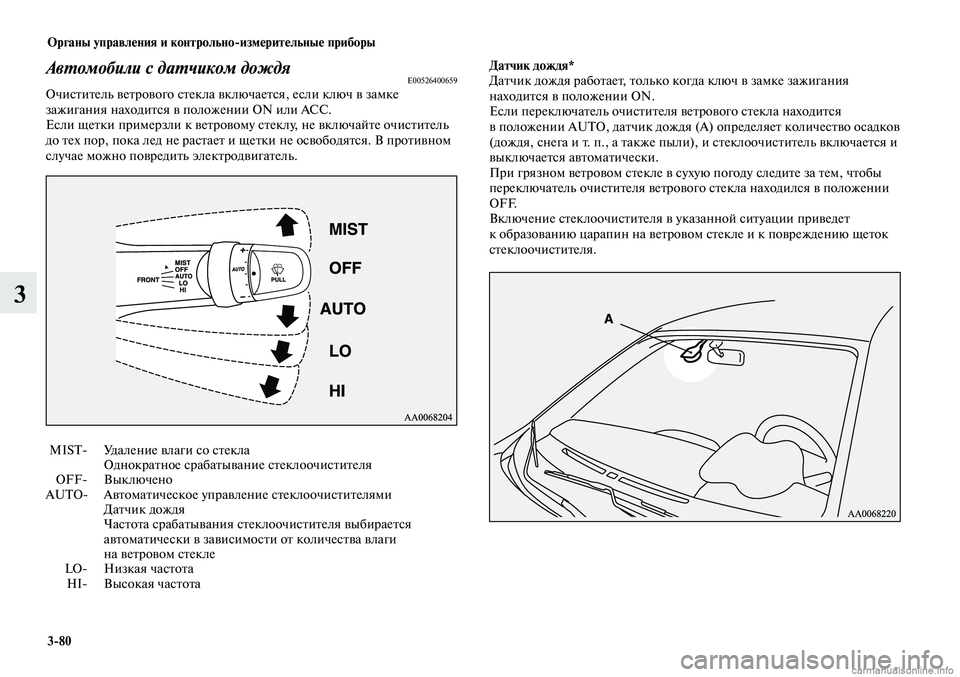

3-80
3
MIST- Удаление влаги со стекла
Однократное срабатывание стеклоочистителя
OFF- Выключено
AUTO- Автоматическое управление стеклоочистителями
Датчик дождя
Частота срабатывания стеклоочистителя выбирается
автоматически в зависимости от количества влаги
на ветровом стекле
LO- Низкая частота
HI- Высокая частота
Автомобили с датчиком дождяE00526400659Очиститель ветрового стекла включается, если ключ в замке
зажигания находится в положении ON или АСС.
Если щетки примерзли к ветровому стеклу, не включайте очиститель
до тех пор, пока лед не растает и щетки не освободятся. В противном
случае можно повредить электродвигатель. Датчик дождя*
Датчик дождя работает, только когда ключ в замке зажигания
находится в положении ON.
Если переключатель очистителя ветрового стекла находится
в
положении AUTO, датчик дождя (А) определяет количество осадков
(дождя, снега и т. п., а также пыли), и стеклоочиститель включается и
выключается автоматически.
При грязном ветровом стекле в сухую погоду следите за тем, чтобы
переключатель очистителя ветрового стекла находился в положении
OFF.
Включение стеклоочистителя в указанной ситуации приведет
к образованию царапин на ветровом стекле и к повреждению щеток
стеклоочистителя.

Органы управления и контрольно-измерительные приборы
3-81
3
Если переключатель очистителя находится в положении AUTO

•
при включенном зажигании, очиститель может автоматически
включаться в приведенных ниже случаях.При протирании ветрового стекла снаружи, если

•
прикоснуться к верхней части датчика дождя.
При протирании ветрового стекла снаружи ветошью напротив

•
датчика дождя.
На автоматической мойке.

•
При ударе по ветровому стеклу.

•
При ударе или сотрясении датчика дождя.

•
При попадании рук под щетки стеклоочистителя существует
опасность получения травмы, а очиститель может выйти из
строя. Убедитесь, что ключ в замке зажигания находится
в положении LOCK, или переведите переключатель очистителя
в положение OFF, чтобы деактивировать датчик дождя.
ПРЕДОСТЕРЕЖЕНИЕПРИМЕЧАНИЕ
В целях предохранения резиновых щеток стеклоочистителя его

•
срабатывание блокируется на неподвижном автомобиле и при
температуре наружного воздуха около 0°C или ниже.
Не закрывайте датчик дождя наклейками на ветровом стекле.

•
Кроме того, не наносите на ветровое стекло водоотталкивающие
покрытия. Датчик дождя не сможет определить количество
выпадающих осадков, и очиститель перестанет нормально
функционировать.
Следующие ситуации могут указывать на неисправность

•
датчика дождя:стеклоочистители работают с постоянным интервалом

•
независимо от количества осадков;
идет дождь, но стеклоочистители не работают.

•
Более подробную информацию Вы можете получить
в авторизованном сервисном центре MITSUBISHI MOTORS.
Стеклоочиститель может включаться автоматически, если

•
насекомые или посторонние предметы попадают на стекло
напротив датчика дождя, или когда ветровое стекло обледенело.
Если щетки стеклоочистителя не могут преодолеть препятствие
на ветровом стекле, стеклоочиститель автоматически
останавливается. Чтобы вновь включить его, переведите рычаг
в положение LO или HI.
Кроме того, стеклоочиститель может автоматически включаться
под прямыми лучами жаркого солнца и под воздействием
электромагнитных волн. Для выключения стеклоочистителя
переведите рычаг в положение OFF.
При замене ветрового стекла или армировании стекла вокруг

•
датчика дождя проконсультируйтесь в авторизованном
сервисном центре MITSUBISHI MOTORS.

Органы управления и контрольно-измерительные приборы

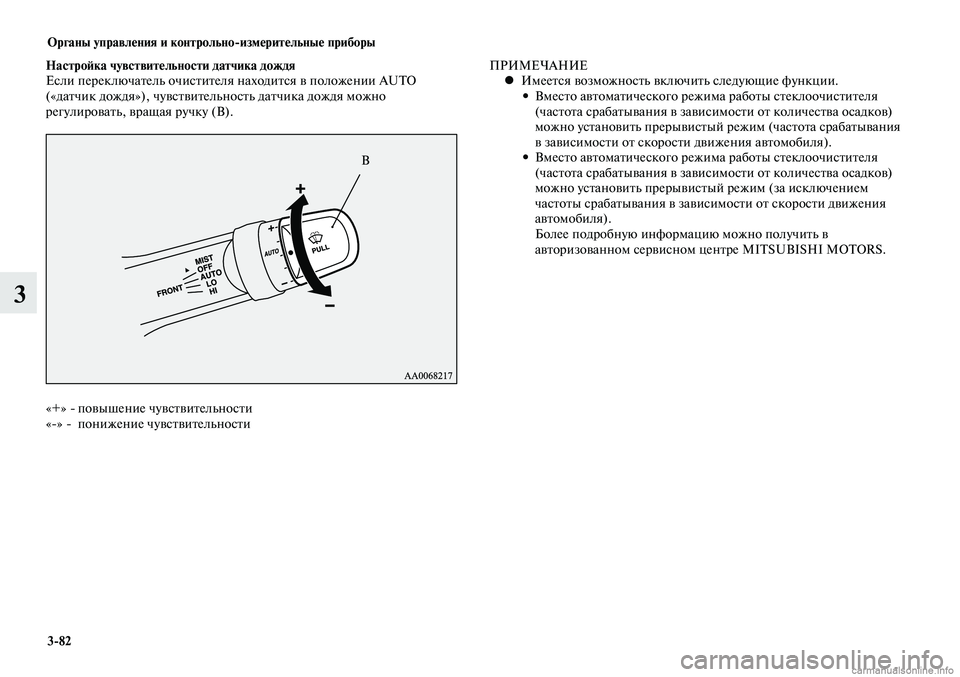

3-82
3
Настройка чувствительности датчика дождя
Если переключатель очистителя находится в положении AUTO
(«датчик дождя»), чувствительность датчика дождя можно
регулировать, вращая ручку (В).
«+» - повышение чувствительности

«-» - понижение чувствительности
B ПРИМЕЧАНИЕ
Имеется возможность включить следующие функции.

•
Вместо автоматического режима работы стеклоочистителя

•
(частота срабатывания в зависимости от количества осадков)
можно установить прерывистый режим (частота срабатывания
в зависимости от скорости движения автомобиля).
Вместо автоматического режима работы стеклоочистителя

•
(частота срабатывания в зависимости от количества осадков)
можно установить прерывистый режим (за исключением
частоты срабатывания в зависимости от скорости движения
автомобиля).
Более подробную информацию можно получить в
авторизованном сервисном центре MITSUBISHI MOTORS.

Органы управления и контрольно-измерительные приборы

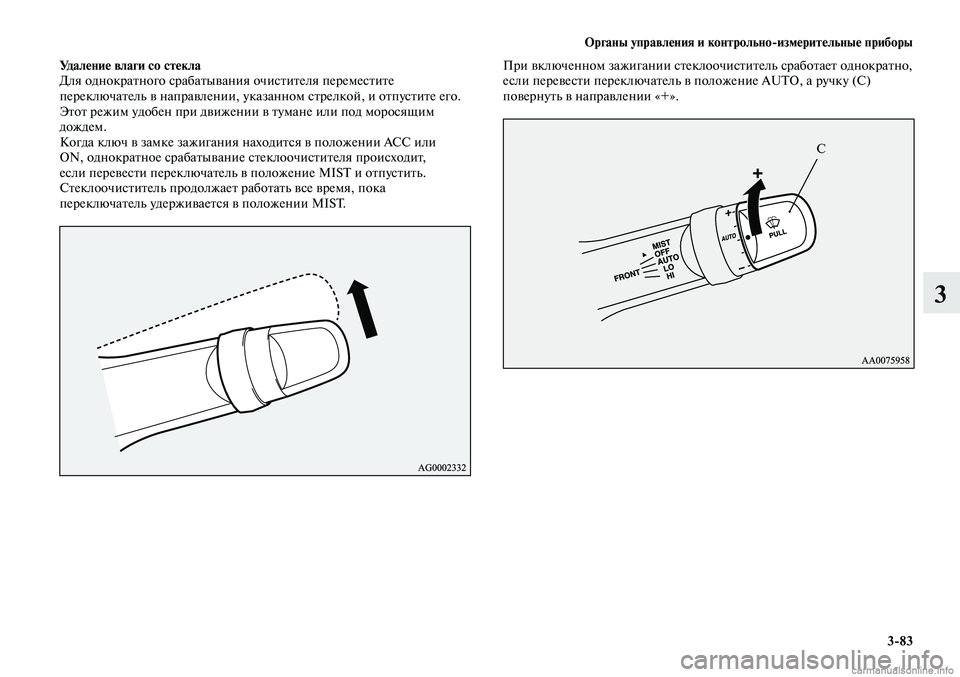

3-83
3
Удаление влаги со стекла
Для однократного срабатывания очистителя переместите
переключатель в направлении, указанном стрелкой, и отпустите его.
Этот режим удобен при движении в тумане или под моросящим
дождем.
Когда ключ в замке зажигания находится в положении АСС или
ON, однократное срабатывание стеклоочистителя происходит,
если перевести переключатель в положение MIST и отпустить.
Стеклоочиститель продолжает работать все время, пока
переключатель удерживается в положении MIST.При включенном зажигании стеклоочиститель сработает однократно,
если перевести переключатель в положение AUTO, а ручку (С)
повернуть в направлении «+».
C

Органы управления и контрольно-измерительные приборы

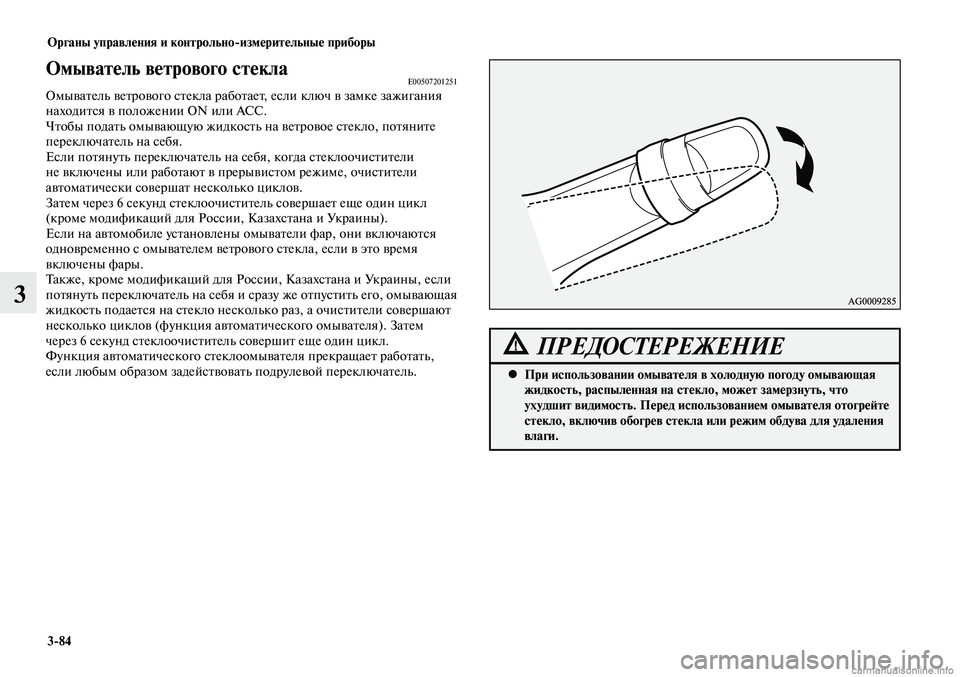

3-84
3
Омыватель ветрового стеклаE00507201251Омыватель ветрового стекла работает, если ключ в замке зажигания
находится в положении ON или АСС.
Чтобы подать омывающую жидкость на ветровое стекло, потяните
переключатель на себя.
Если потянуть переключатель на себя, когда стеклоочистители
не включены или работают в прерывистом режиме, очистители
автоматически совершат несколько циклов.
Затем через 6 секунд стеклоочиститель совершает еще один цикл
(кроме модификаций для России, Казахстана и Украины).
Если на автомобиле установлены омыватели фар, они включаются
одновременно с омывателем ветрового стекла, если в это время
включены фары.
Также, кроме модификаций для России, Казахстана и Украины, если
потянуть переключатель на себя и сразу же отпустить его, омывающая
жидкость подается на стекло несколько раз, а очистители совершают
несколько циклов (функция автоматического омывателя). Затем
через 6 секунд стеклоочиститель совершит еще один цикл.
Функция автоматического стеклоомывателя прекращает работать,
если любым образом задействовать подрулевой переключатель.
При использовании омывателя в холодную погоду омывающая

•
жидкость, распыленная на стекло, может замерзнуть, что
ухудшит видимость. Перед использованием омывателя отогрейте
стекло, включив обогрев стекла или режим обдува для удаления
влаги.
ПРЕДОСТЕРЕЖЕНИЕ
