Page 951 of 1501

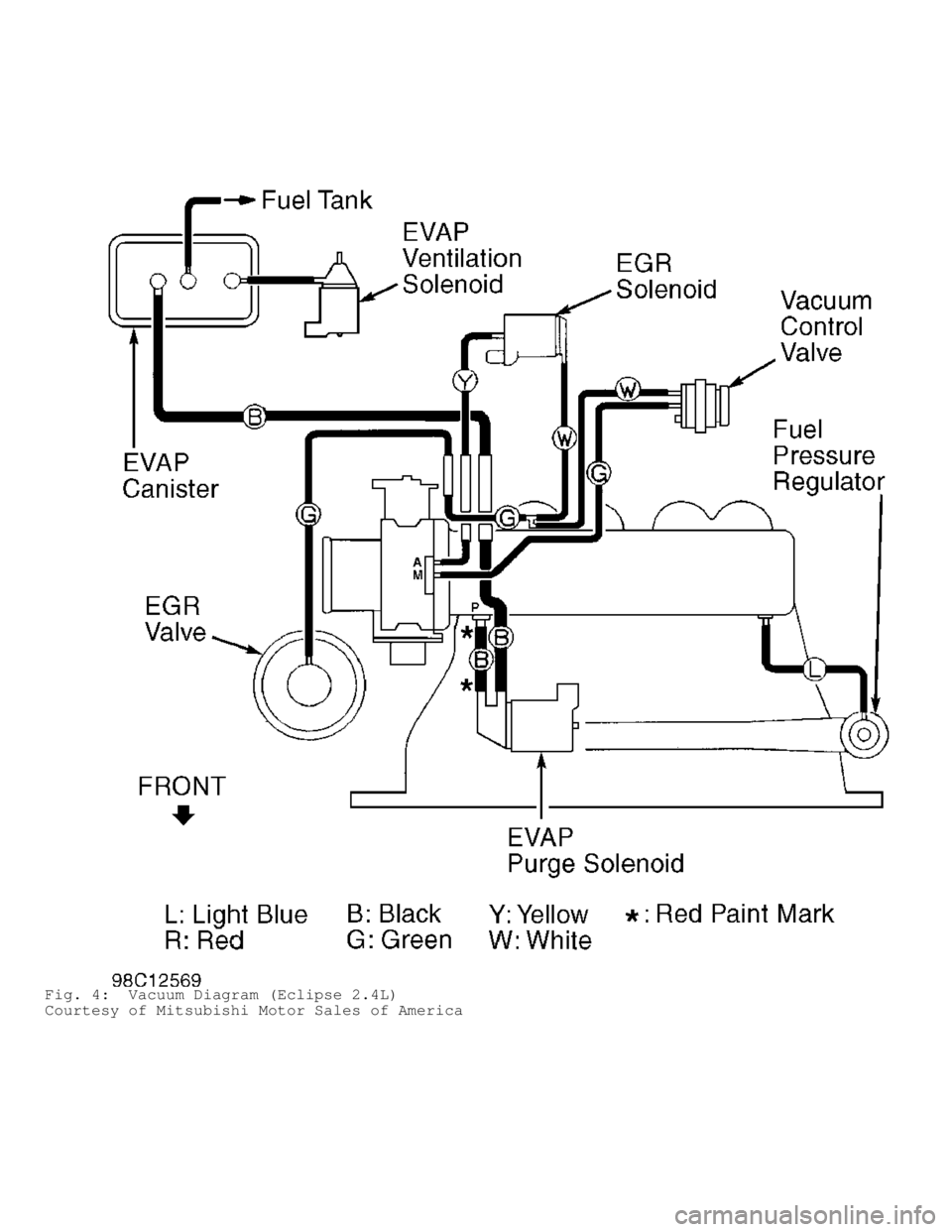

MITSUBISHI MONTERO 1998  Service Manual Fig. 4:  Vacuum Diagram (Eclipse 2.4L)
Courtesy of Mitsubishi Motor Sales of America

Page 952 of 1501

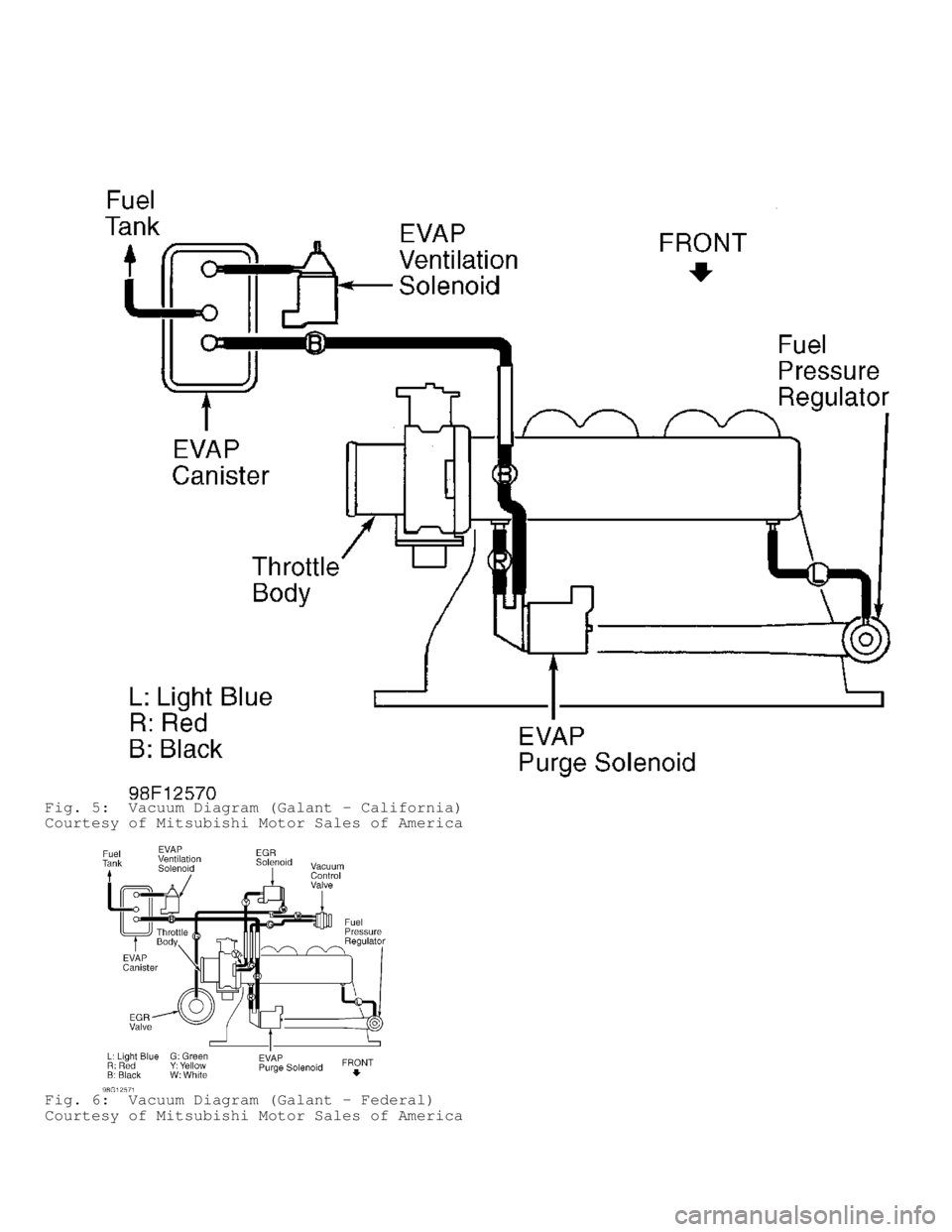

MITSUBISHI MONTERO 1998  Service Manual Fig. 5:  Vacuum Diagram (Galant - California)
Courtesy of Mitsubishi Motor Sales of America
Fig. 6:  Vacuum Diagram (Galant - Federal)
Courtesy of Mitsubishi Motor Sales of America

Page 953 of 1501

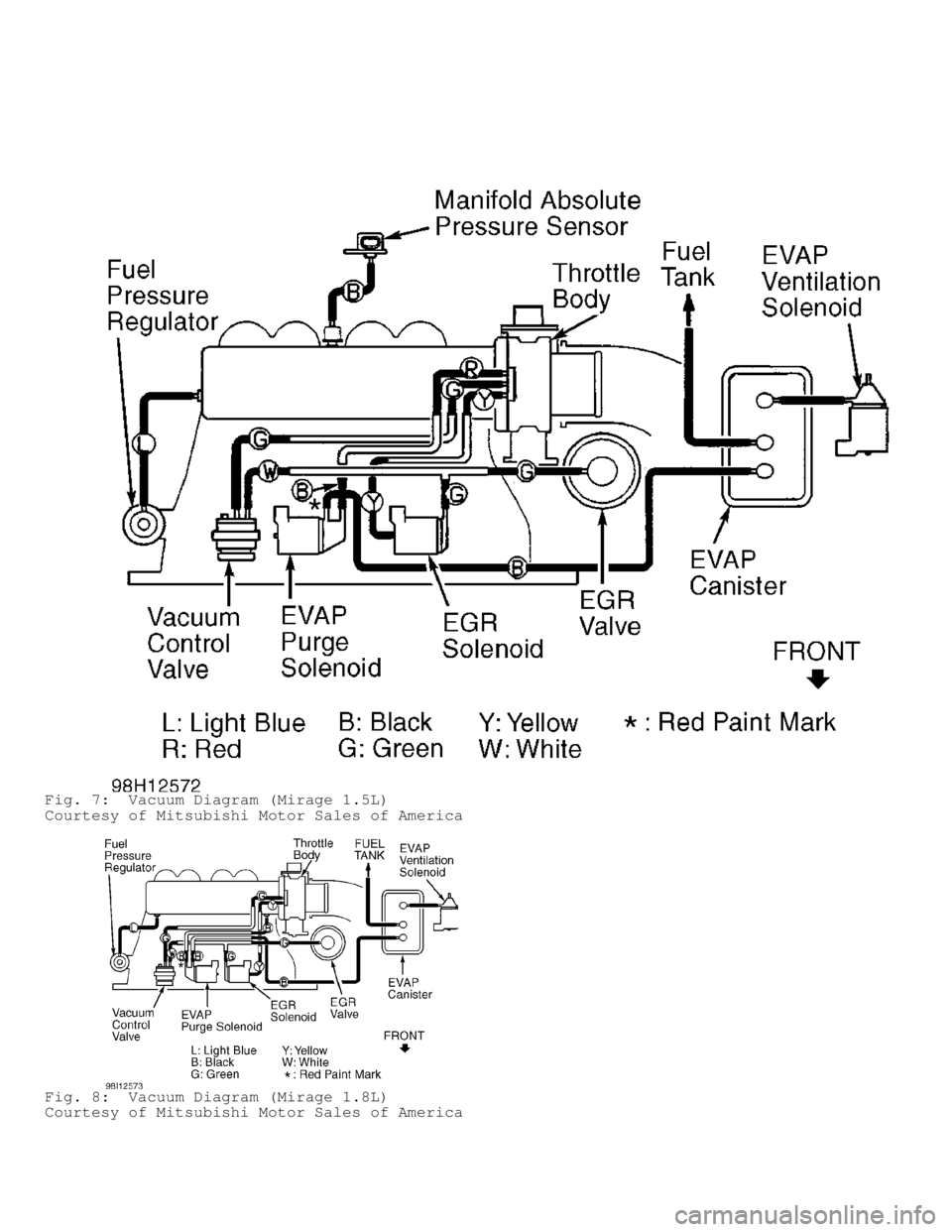

MITSUBISHI MONTERO 1998  Service Manual Fig. 7:  Vacuum Diagram (Mirage 1.5L)
Courtesy of Mitsubishi Motor Sales of America
Fig. 8:  Vacuum Diagram (Mirage 1.8L)
Courtesy of Mitsubishi Motor Sales of America

Page 954 of 1501

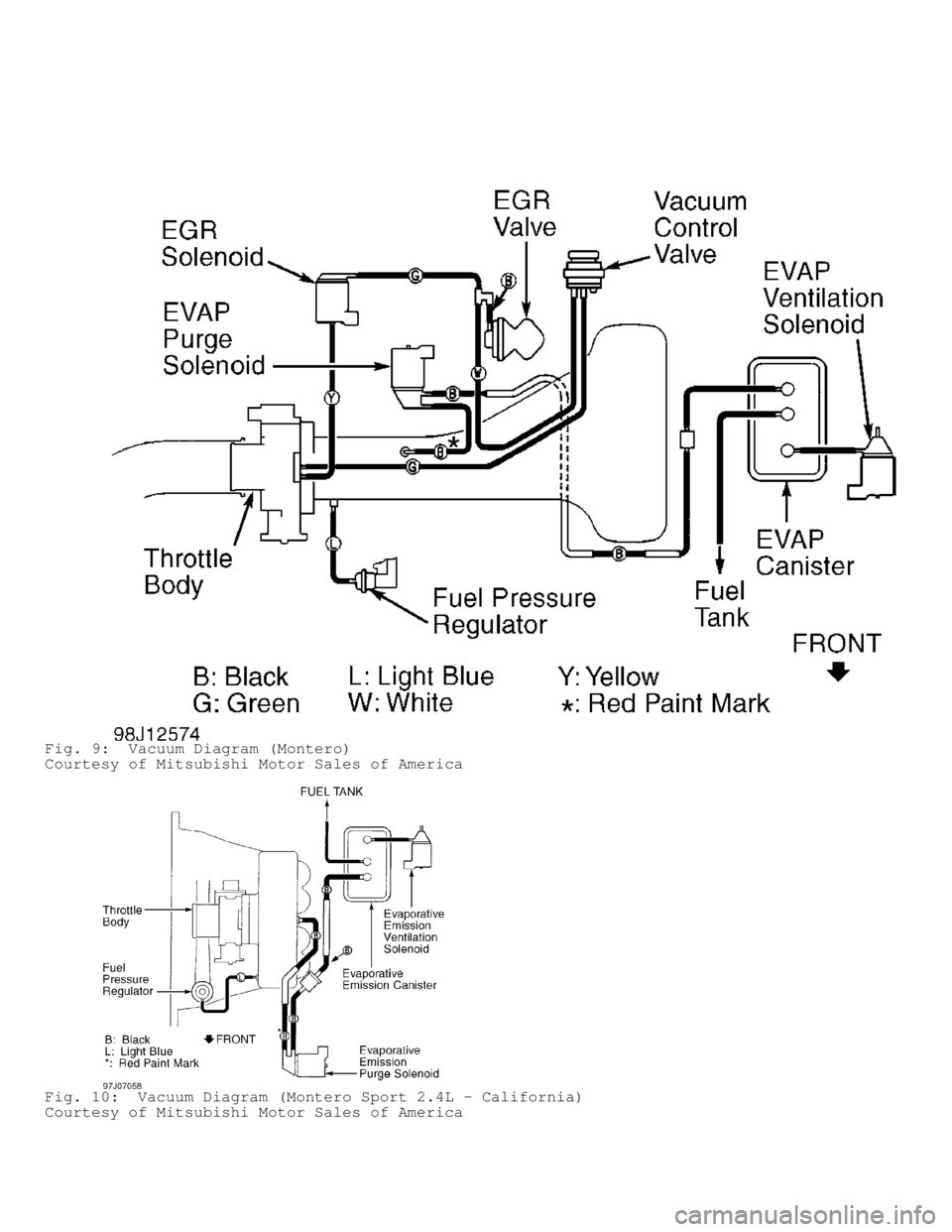

MITSUBISHI MONTERO 1998  Service Manual Fig. 9:  Vacuum Diagram (Montero)
Courtesy of Mitsubishi Motor Sales of America
Fig. 10:  Vacuum Diagram (Montero Sport 2.4L - California)
Courtesy of Mitsubishi Motor Sales of America

Page 955 of 1501

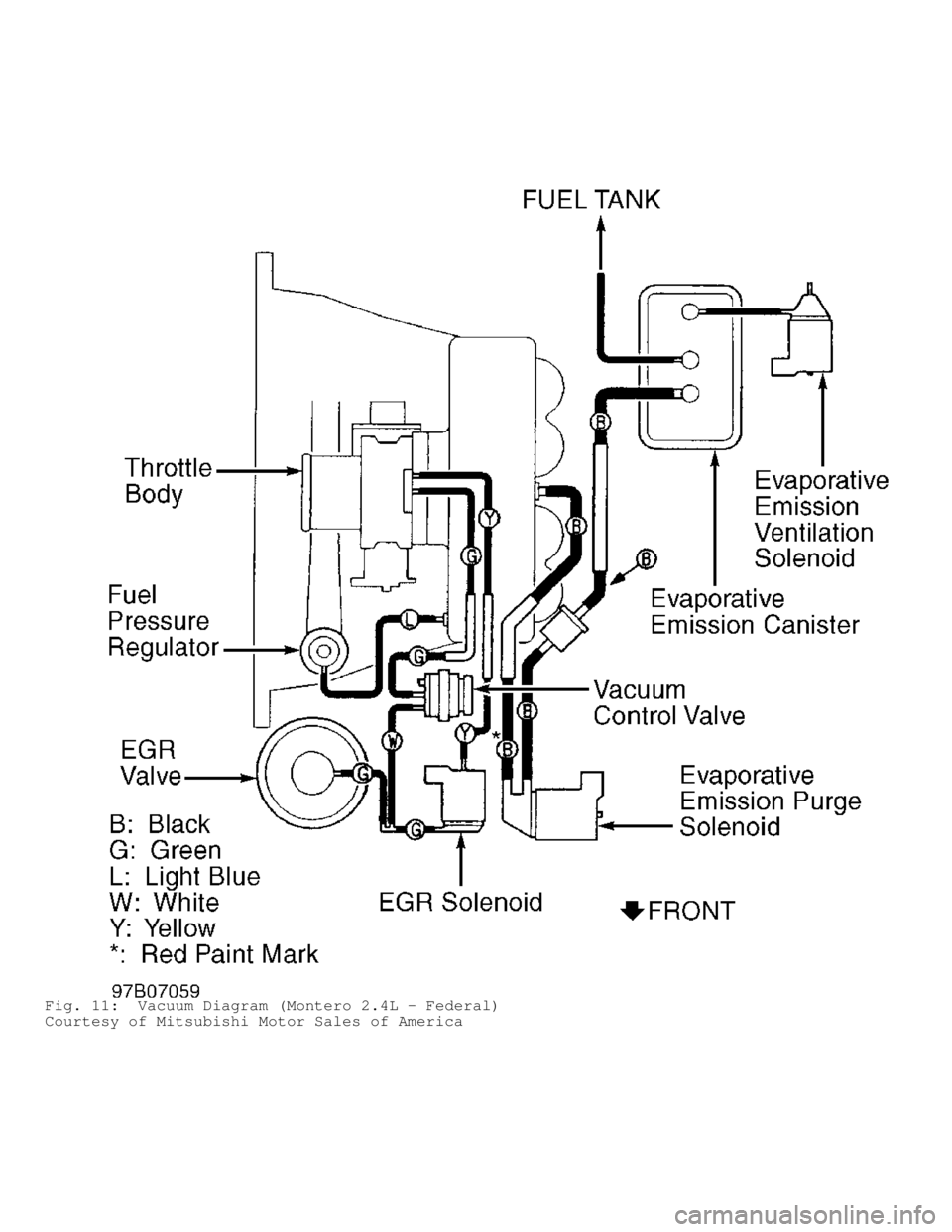

MITSUBISHI MONTERO 1998  Service Manual Fig. 11:  Vacuum Diagram (Montero 2.4L - Federal)
Courtesy of Mitsubishi Motor Sales of America

Page 956 of 1501

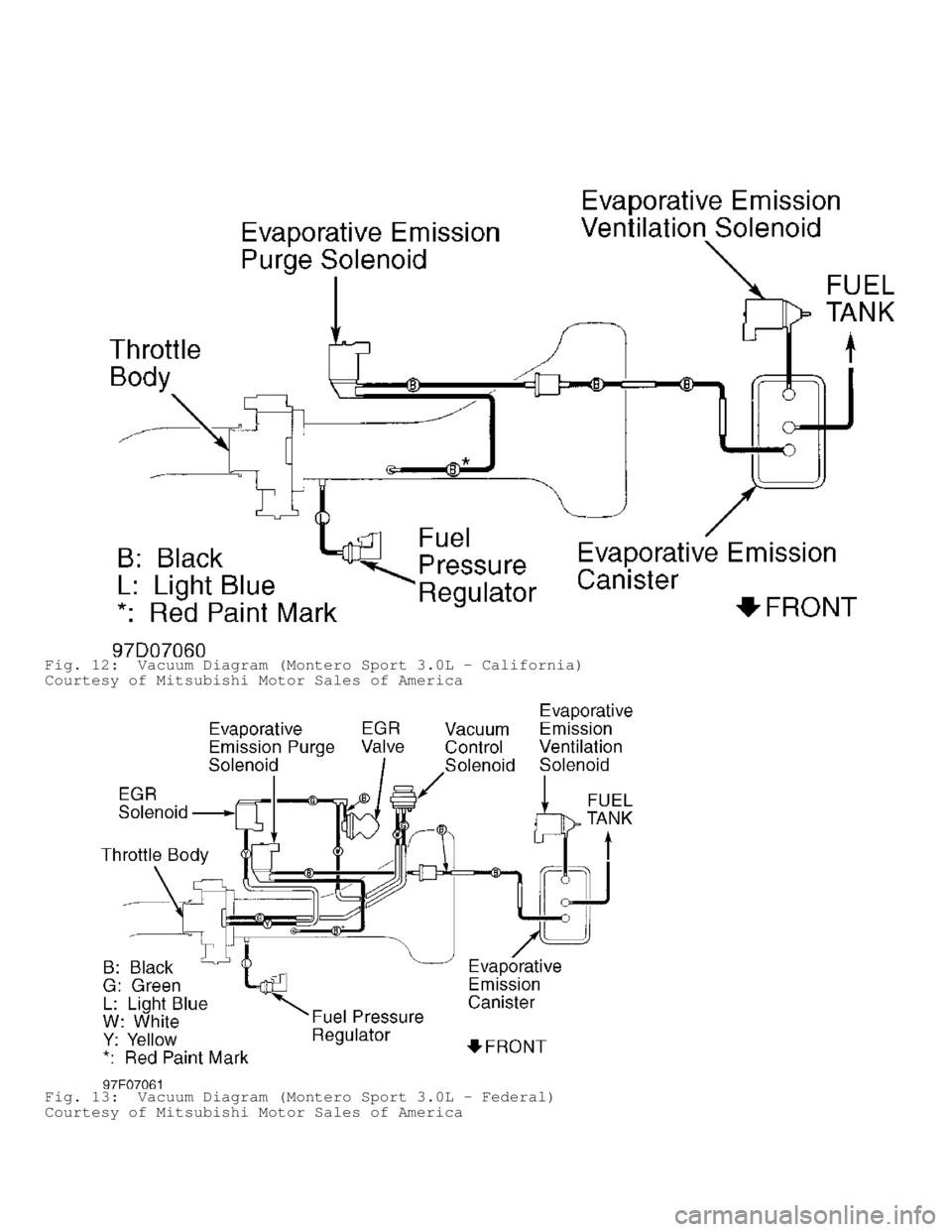

MITSUBISHI MONTERO 1998  Service Manual Fig. 12:  Vacuum Diagram (Montero Sport 3.0L - California)
Courtesy of Mitsubishi Motor Sales of America
Fig. 13:  Vacuum Diagram (Montero Sport 3.0L - Federal)
Courtesy of Mitsubishi Motor Sales of A

Page 957 of 1501

MITSUBISHI MONTERO 1998  Service Manual Fig. 14:  Vacuum Diagram (3000GT SOHC)
Courtesy of Mitsubishi Motor Sales of America

Page 958 of 1501

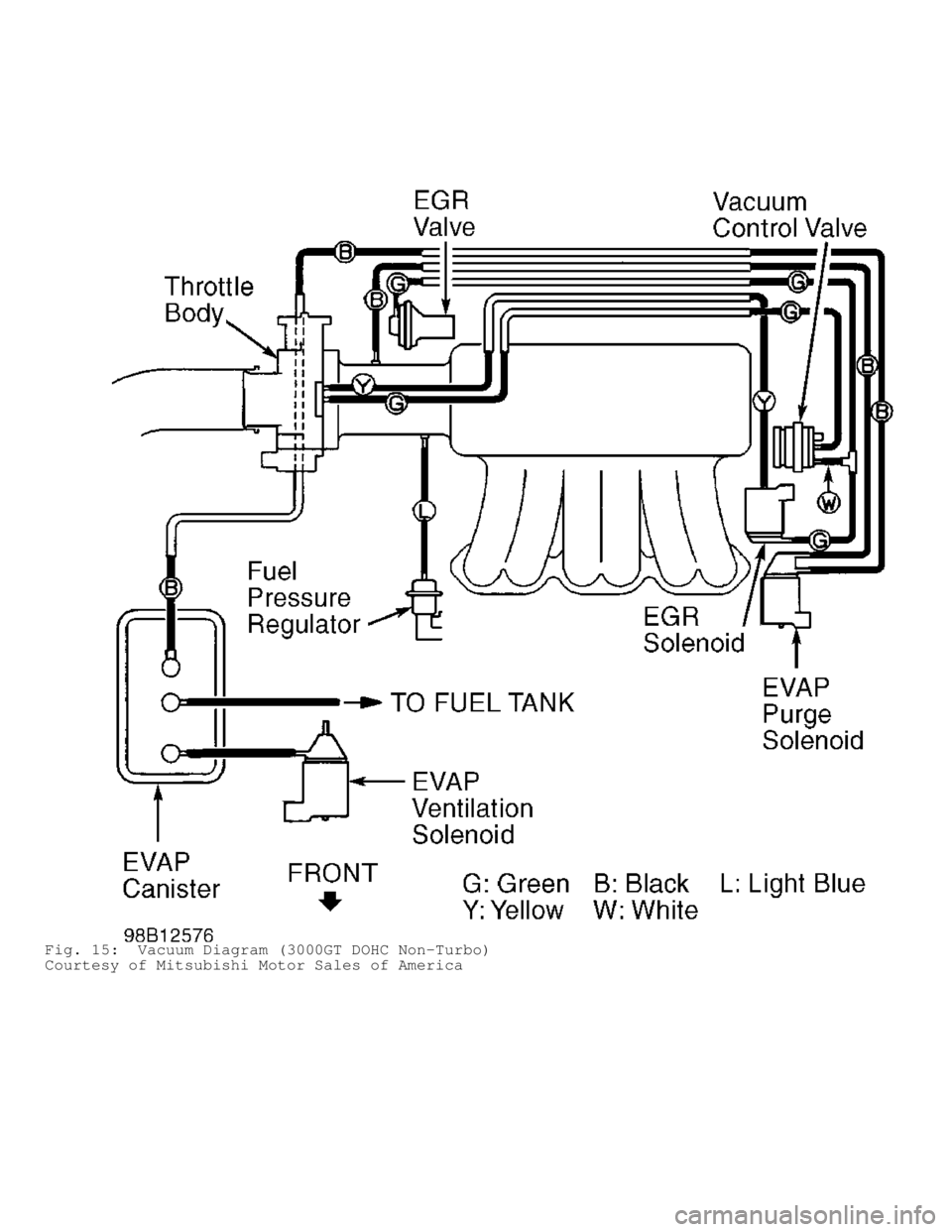

MITSUBISHI MONTERO 1998  Service Manual Fig. 15:  Vacuum Diagram (3000GT DOHC Non-Turbo)
Courtesy of Mitsubishi Motor Sales of America

Page 959 of 1501

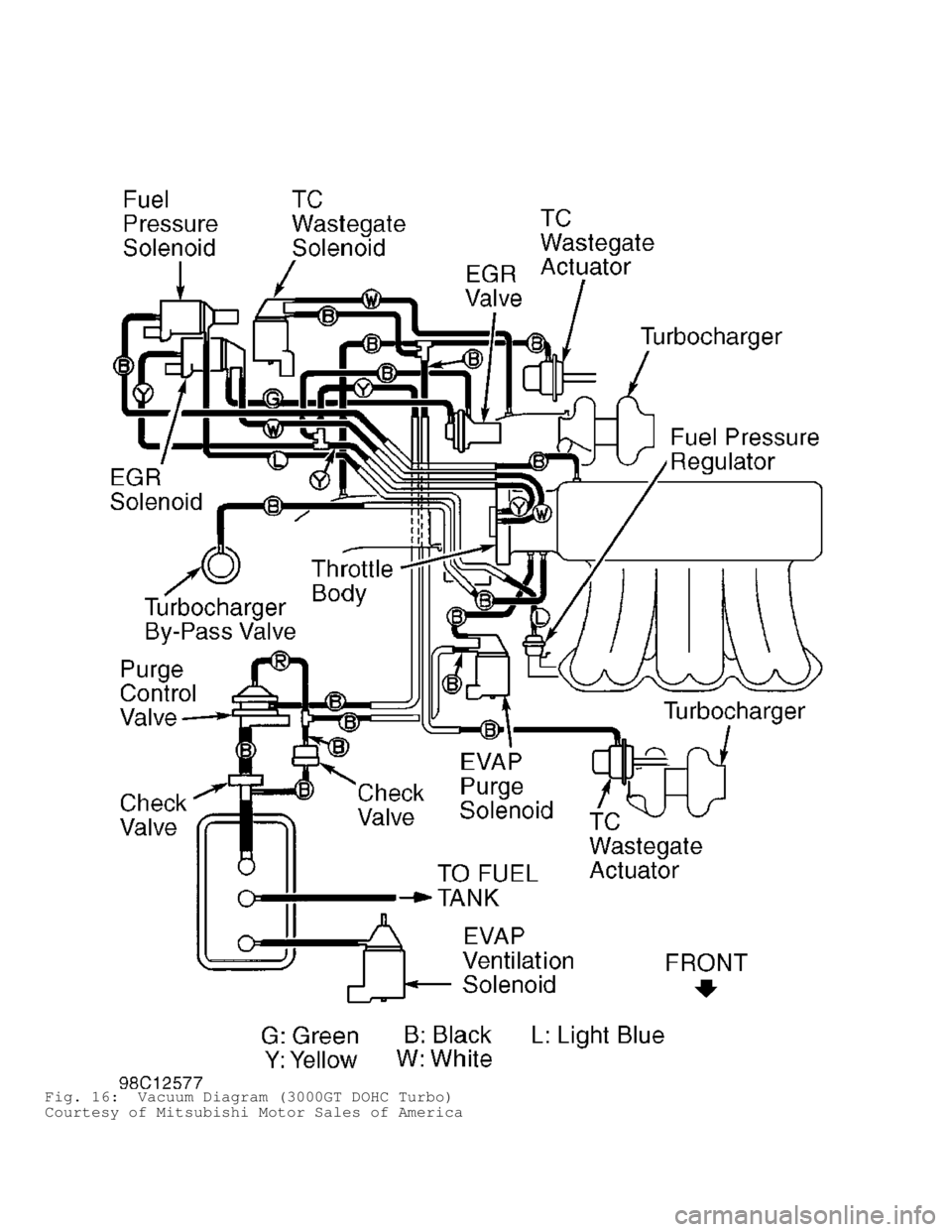

MITSUBISHI MONTERO 1998  Service Manual Fig. 16:  Vacuum Diagram (3000GT DOHC Turbo)
Courtesy of Mitsubishi Motor Sales of America

Page 982 of 1501

MITSUBISHI MONTERO 1998  Service Manual          Removal & Installation
         Remove delta cover (trim cover), screws and electrical
connector. Remove mirror assembly. To install, reverse removal
procedure.

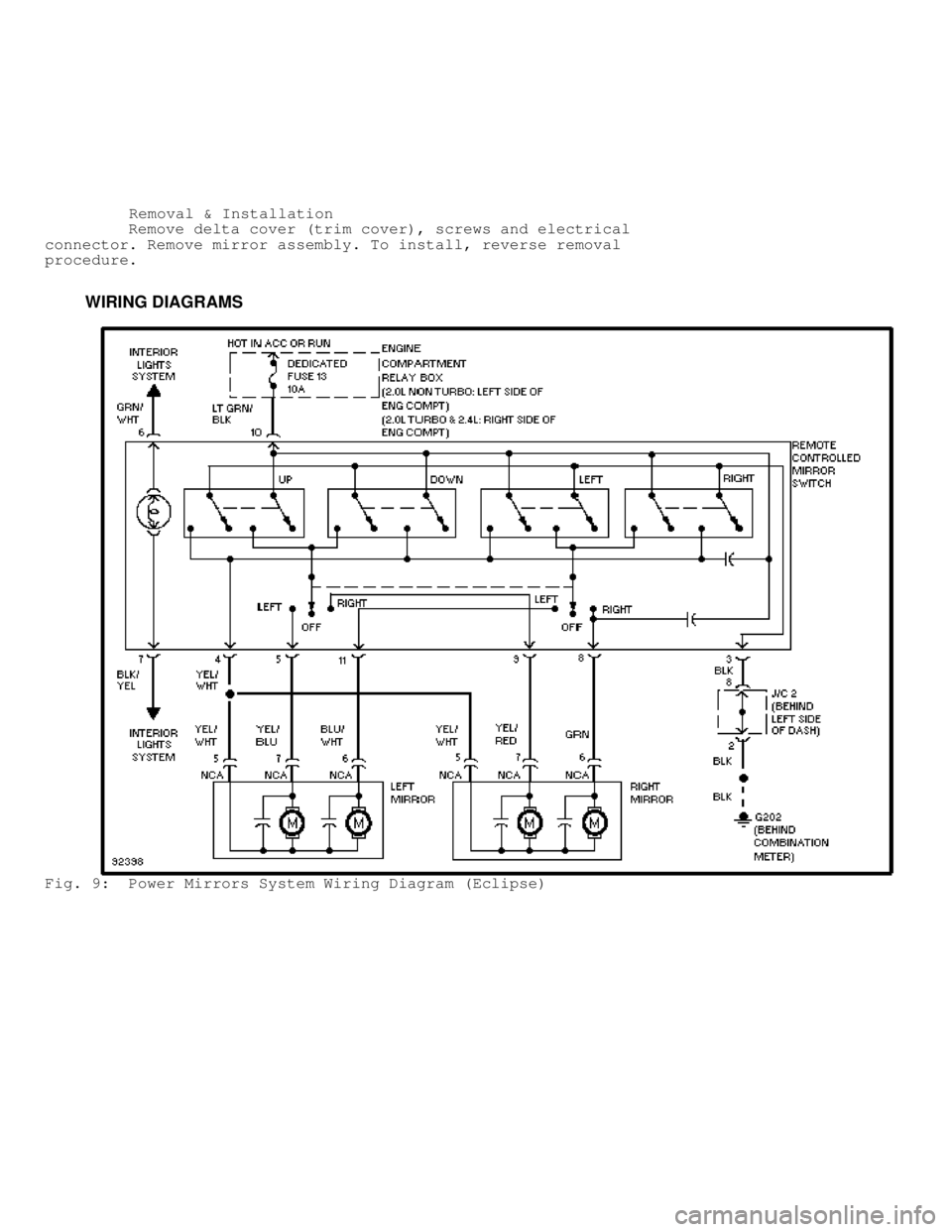

          WIRING DIAGRAMS
Fig.
