MITSUBISHI PAJERO SPORT 2016 Руководство по эксплуатации и техобслуживанию (in Russian)

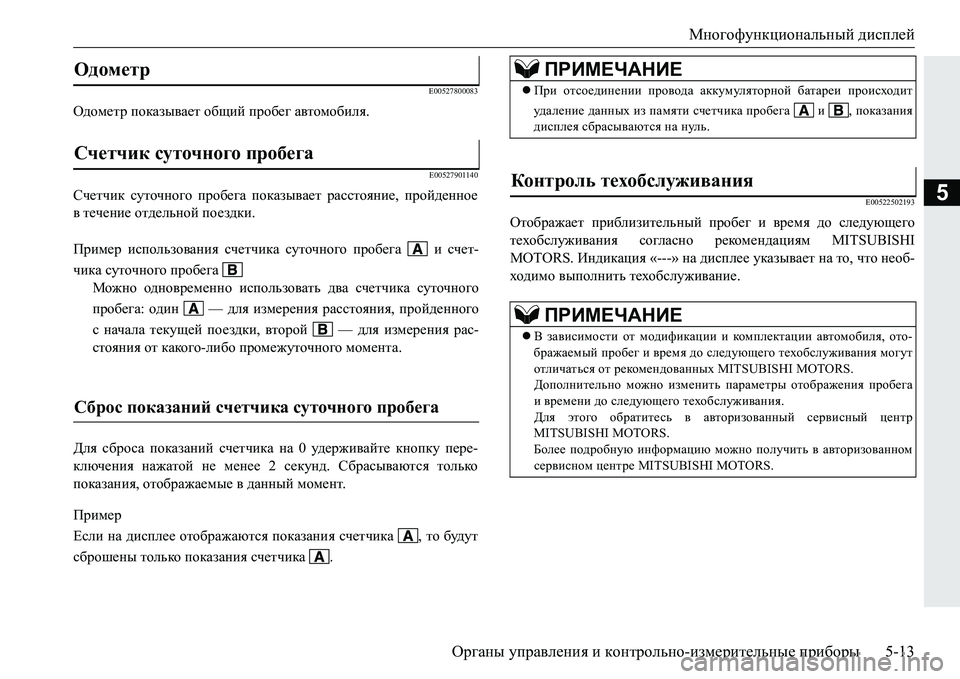

Многофункциональный дисплей
Органы управления и контрольно -измерительные приборы 5-13
5
E00527800083
Одометр показывает общий пробег автомобиля .
E00527901140
Счетчик суточного пробега показывает расстояние , пройденное
в течение отдельной поездки.
Для сброса показаний счетчика на 0 уд е р ж и ва й т е кнопку пере -
ключения нажатой не менее 2 секунд . Сбрасываются только
показания , отображаемые в данный момент .
Пример
Если на дисплее отображаются показания счетчика , то будут
сброшены только показания счетчика .E00522502193
Отображает приблизительный пробег и время до следующего
техобслуживания согласно рекомендациям MITSUBISHI
MOTORS. Индикация «---» на дисплее указывает на то , что необ -
ходимо выполнить техобслуживание .
Одометр
Счетчик суточного пробега
Пример использования счетчика суточного пробега и счет -
чика суточного пробега
Можно одновременно использовать два счетчика суточного
пробега : один — для измерения расстояния , пройденного
с начала текущей поездки, второй — для измерения рас -
стояния от какого -либо промежуточного момента.
Сброс показаний счетчика суточного пробега
ПРИМЕЧАНИЕ
При отсоединении провода аккумуляторной батареи происходит
удаление данных из памяти счетчика пробега и , показания
дисплея сбрасываются на нуль .
Контроль техобслуживания
ПРИМЕЧАНИЕ
В зависимости от модификации и ком п л ект ац ии автомобиля , ото -
бражаемый пробег и время до следующего техобслуживания могут
отличаться от рекомендованных MITSUBISHI MOTORS.
Дополнительно можно изменить параметры отображения пробега
и времени до следующего техобслуживания .
Для этого обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
Более подробную информацию можно получить в авторизованном
сервисном центре MITSUBISHI MOTORS.

Многофункциональный дисплей
5-14 Органы управления и контрольно -измерительные приборы
5

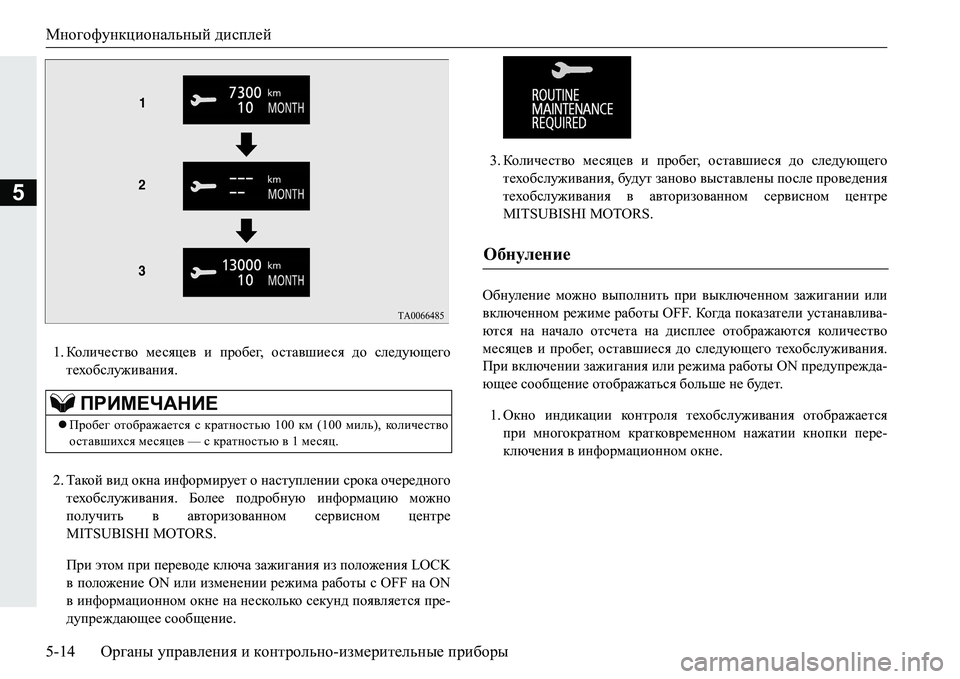

1. Кол и ч е ст во месяцев и пробег , оставшиеся до следующего
техобслуживания .
2. Такой вид окна информирует о наступлении срока очередного
техобслуживания . Более подробную информацию можно
получить в авторизованном сервисном центре
MITSUBISHI MOTORS.
При этом при переводе ключа зажигания из положения LOCK
в положение ON или изменении режима работы с OFF на ON
в информационном окне на несколько секунд появляется пре -
дупреждающее сообщение . 3.
Ко
л и ч е ст во
месяцев и пробег , оставшиеся до следующего
техобслуживания , будут заново выставлены после проведения
техобслуживания в авторизованном сервисном центре
MITSUBISHI MOTORS.
Обнуление можно выполнить при выключенном зажигании или
включенном режиме работы OFF. Ко гд а показатели устанавлива -
ются на начало отсчета на дисплее отображаются кол и ч е ст во
месяцев и пробег , оставшиеся до следующего техобслуживания.
При включении зажигания или режима работы ON пре
дупрежда-
ющее сообщение отображаться больше не будет .
1. Окно индикации ко н т р оля техобслуживания отображается
при многократном кратковременном нажатии кнопки пере -
ключения в информационном окне .
ПРИМЕЧАНИЕ
Пробег отображается с кратностью 100 км (100 миль), кол и ч е ст во
оставшихся месяцев — с кратностью в 1 месяц .
Обнуление

Многофункциональный дисплей
Органы управления и контрольно -измерительные приборы 5-15
5

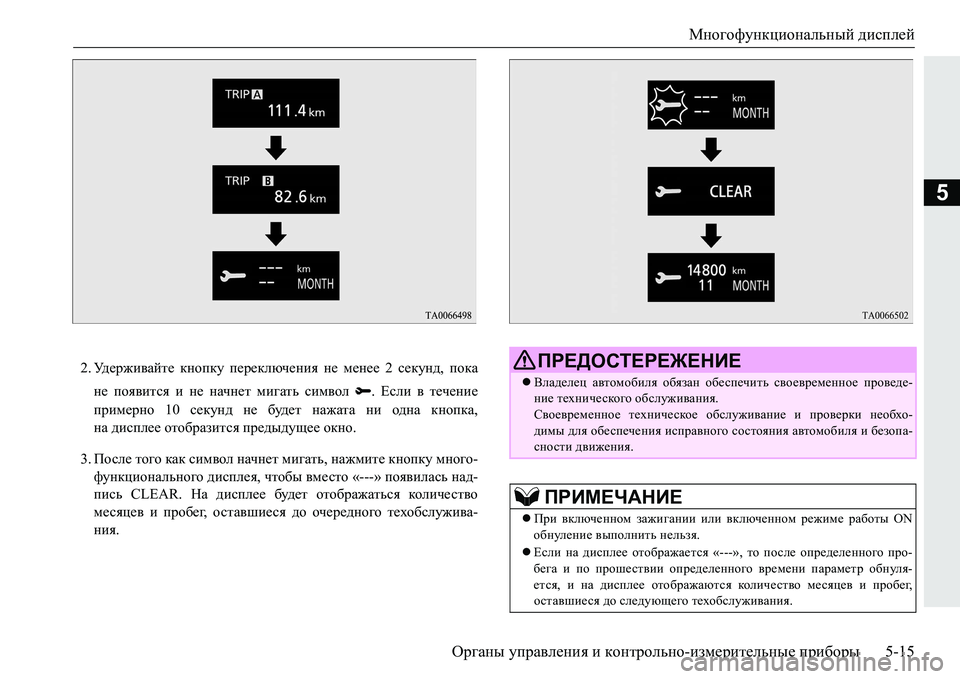

2.Уд е р ж и в а й т е кнопку переключения не менее 2 секунд , пока
не появится и не начнет мигать символ . Если в течение
примерно 10 секунд не будет нажата ни одна кнопка ,
на дисплее отобразится предыдущее окно .
3. После того как символ начнет мигать , нажмите кнопку много -
функционального дисплея , чтобы вместо «---» появилась над -
пись CLEAR. На дисплее будет отображаться кол и че с тво
месяцев и пр
обег , оставшиеся до очередного техобслужива -
ния .
ПРЕДОСТЕРЕЖЕНИЕ
Владелец автомобиля обязан обеспечить своевременное проведе -
ние технического обслуживания .
Своевременное техническое обслуживание и проверки необхо -
димы для обеспечения исправного состояния автомобиля и безопа -
сности движения .
ПРИМЕЧАНИЕ
При включенном зажигании или включенном режиме работы ON
обнуление выполнить нельзя .
 Если на дисплее отображается «---», то после определенного про -
бега и по прошествии определенного времени параметр обнуля-
ется , и на дисплее отображаются колич е ство месяцев и пробег ,
оставшиеся до следующего техобслуживания.

Многофункциональный дисплей
5-16 Органы управления и контрольно -измерительные приборы
5
E00531001096

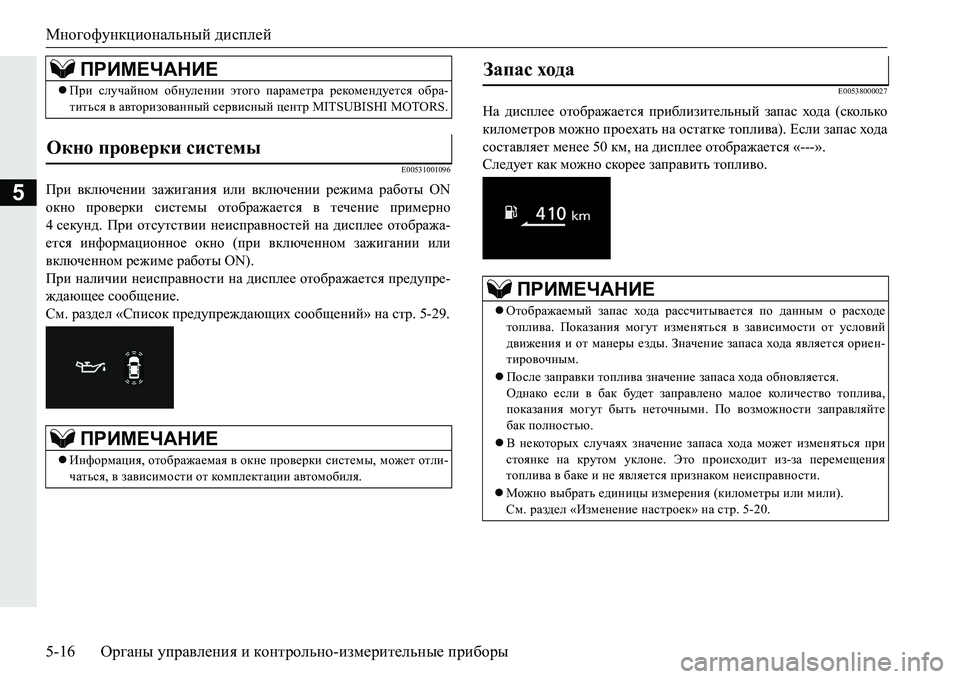

При включении зажигания или включении режима работы ON
окно проверки системы отображается в течение примерно
4 секунд . При отсутствии неисправностей на дисплее отобража -
ется информационное окно (при включенном зажигании или
включенном режиме работы ON).
При наличии неисправности на дисплее отображается предупре-
ждающее сообщение .
См . раздел «Список предупреждающих сообщений » на стр . 5-29.
E00538000027
На дисплее отображается приблизительный запас хода (сколько
километров можно проехать на остатке топлива ). Если запас хода
составляет менее 50 км, на дисплее отображается «---».
Следует как можно скорее заправить топливо .
При случайном обнулении этого параметра рекомендуется обра -
титься в авторизованный сервисный центр MITSUBISHI MOTORS.
Окно проверки системы
ПРИМЕЧАНИЕ
Информация , отображаемая в окне проверки системы , может отли-
чаться , в зависимости от комп л ект ац ии автомобиля .
ПРИМЕЧАНИЕЗапас хода
ПРИМЕЧАНИЕ
Отображаемый запас хода рассчитывается по данным о расходе
топлива . Показания могут изменяться в зависимости от условий
движения и от манеры езды. Значение запаса хода является ориен-
тировочным .
 После заправки топлива значение запаса хода обновляется .
Однако если в бак будет заправлено малое кол и ч е с тво топлива ,
показания могут быть неточными . По возможности заправляйте
бак полностью .
 В нек

оторых случаях значение запаса хода может изменяться при
стоянке на крутом уклоне . Это происходит из -за перемещения
топлива в баке и не является признаком неисправности .
 Можно выбрать единицы измерения (километры или мили ).
См . раздел «Изменение настроек » на стр . 5-20.

Многофункциональный дисплей
Органы управления и контрольно -измерительные приборы 5-17
5
E00531201098

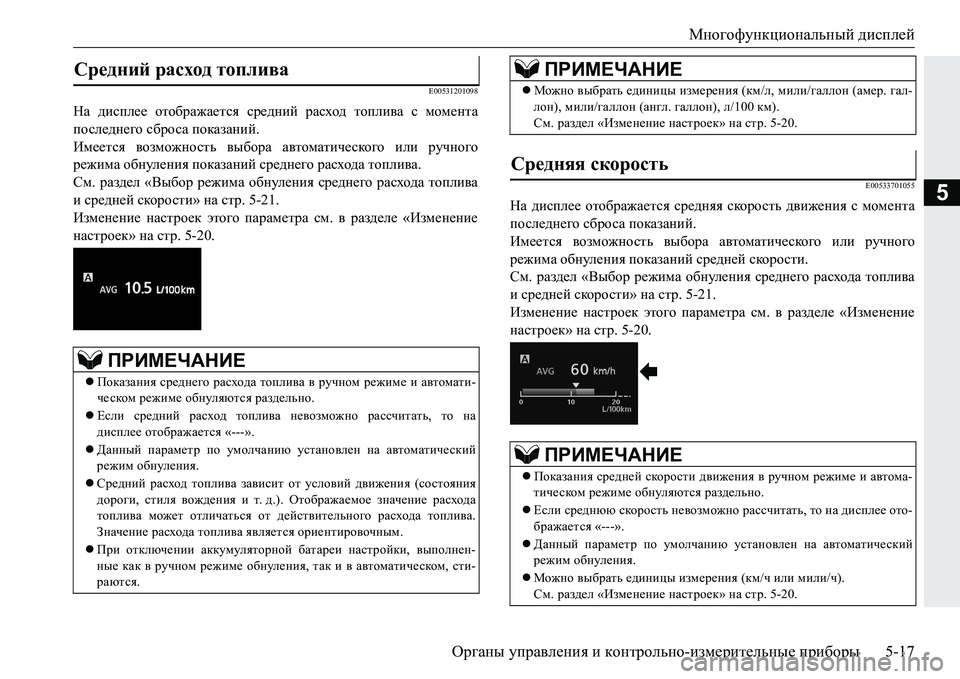

На дисплее отображается средний расход топлива с момента
последнего сброса показаний.
Имеется возможность выбора автоматического или ручного
режима обнуления показаний среднего расхода топлива .
См . раздел «Выбор режима обнуления среднего расхода топлива
и средней скорости » на стр . 5-21.
Изменение настроек этого параметра см . в разделе «Изменение
настроек» на стр . 5-20.
E00533701055
На дисплее отображается средняя скорость движения с момента
последнего сброса показаний.
Имеется возможность выбора автоматического или ручного
режима обнуления показаний средней скорости .
См . раздел «Выбор режима обнуления среднего расхода топлива
и средней скорости » на стр . 5-21.
Изменение настроек этого параметра см . в разделе «Изменение
настроек» на стр . 5-20.
Средний расход топлива
ПРИМЕЧАНИЕ
Показания среднего расхода топлива в ручном режиме и автомати -
ческом режиме обнуляются раздельно .
 Если средний расход топлива невозможно рассчитать , то на
дисплее отображается «---».
 Данный параметр по умолчанию установлен на автоматический
режим обнуления .
 Средний расход топлива зависит от условий движения (состояния
дороги , стиля вождения и т. д.). Отображаемое значение расхода
топлива может от
личаться от действительного расхода топлива .
Значение расхода топлива является ориентировочным.
 При отключении аккумуляторной батареи настройки , выполнен -
ные как в ручном режиме обнуления , так и в автоматическом , сти -
раются .
Можно выбрать единицы измерения (км /л , мили /галлон (амер . гал -
лон ), мили /галлон (англ. галлон ), л/100 км).
См . раздел «Изменение настроек» на стр . 5-20.
Средняя скорость
ПРИМЕЧАНИЕ
Показания средней скорости движения в ручном режиме и автома -
тическом режиме обнуляются раздельно .
 Если среднюю скорость невозможно рассчитать , то на дисплее ото -
бражается «---».
 Данный параметр по умолчанию установлен на автоматический
режим обнуления .
 Можно выбрать единицы измерения (км/ч или мили/ ч).
См . раздел «Изменение настроек» на стр . 5-20.
ПРИМЕЧАНИЕ

Многофункциональный дисплей
5-18 Органы управления и контрольно -измерительные приборы
5E00533601083

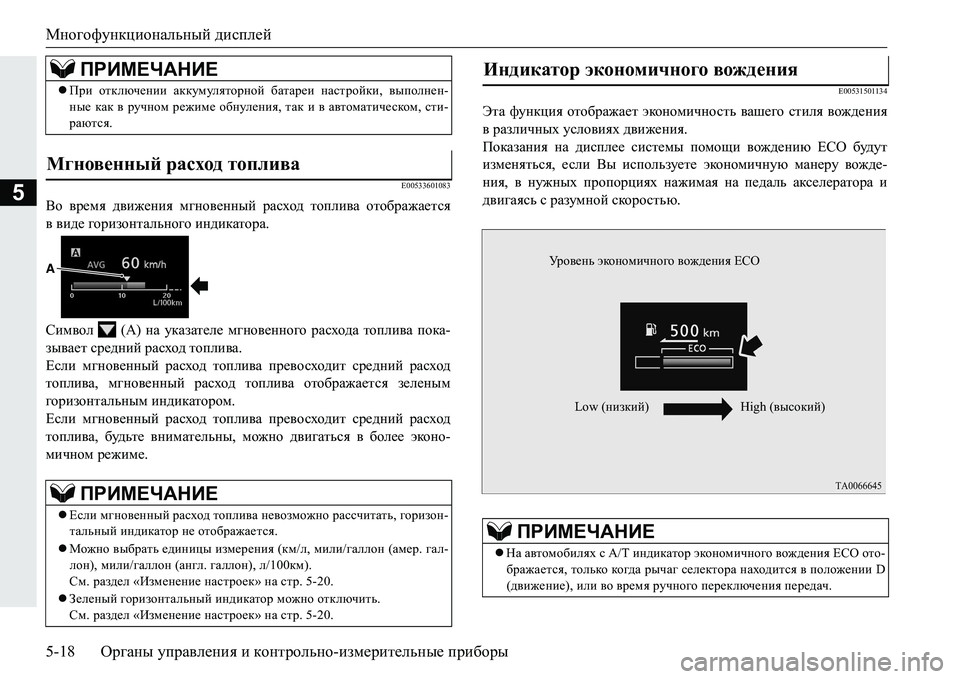

Во время движения мгновенный расход топлива отображается
ввиде горизонтального индикатора .
Символ (А) на указателе мгновенного расхода топлива пока-
зывает средний расход топлива .
Если мгновенный расход топлива превосходит средний расход
топлива , мгновенный расход топлива отображается зеленым
горизонтальным индикатором.
Если мгновенный расход топлива превосходит средний расход
топлива , будьте внимательны , можно двигаться в более эконо -
мичном режиме .
E00531501134
Эта функция отображает экономичность вашего стиля вождения
в различных условиях движения .
Показания на дисплее системы помощи вождению ECO будут
изменяться , если Вы используете экономичную манеру вожде -
ния , в нужных пропорциях нажимая на педаль акселератора и
двигаясь с разумной скоростью .
При отключении аккумуляторной батареи настройки , выполнен-
ные как в ручном режиме обнуления , так и в автоматическом , сти -
раются .
Мгновенный расход топлива
ПРИМЕЧАНИЕ
Если мгновенный расход топлива невозможно рассчитать , горизон -
тальный индикатор не отображается .
 Можно выбрать единицы измерения (км /л , мили /галлон (амер . гал -
лон ), мили/ галлон (англ . галлон ), л/100км ).
См . раздел «Изменение настроек » на стр . 5-20.
 Зеленый горизонтальный индикатор можно отключить .
См . раздел «Изменение настроек » на стр . 5-20.
ПРИМЕЧАНИЕ
A
Индикатор экономичного вождения
ПРИМЕЧАНИЕ
На автомобилях с A/T индикатор экономичного вождения ECO ото-
бражается , только ко гд а рычаг селектора находится в положении D
( движение ), или во время ручного переключения передач .
Уровень экономичного вождения ECO
Low ( низкий )High ( высокий)

Многофункциональный дисплей
Органы управления и контрольно -измерительные приборы 5-19
5
E00531601119

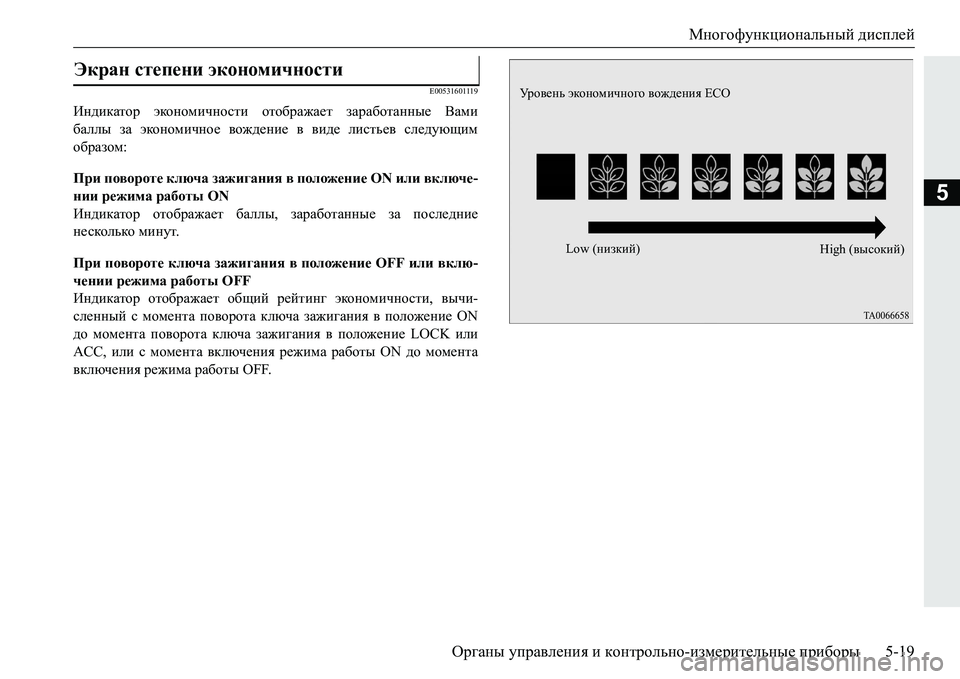

Индикатор экономичности отображает заработанные Вами
баллы за экономичное вождение в виде листьев следующим
образом :
При повороте ключа зажигания в положение ON или включе -
нии режима работы ON
Индикатор отображает баллы , заработанные за последние
несколько минут .
При повороте ключа зажигания в положение OFF или вклю -
чении режима работы OFF
Индикатор отображает общий рейтинг экономичности , вычи -
сленный с момента пов
орота ключа зажигания в положение ON
до момента поворота ключа зажигания в положение LOCK или
ACC, или с момента включения режима работы ON до момента
включения режима работы OFF.
Экран степени экономичности
Ур о в е н ь экономичного вождения ECO
Low ( низкий )
High (высокий )

Многофункциональный дисплей
5-20 Органы управления и контрольно -измерительные приборы
5
E00522701983

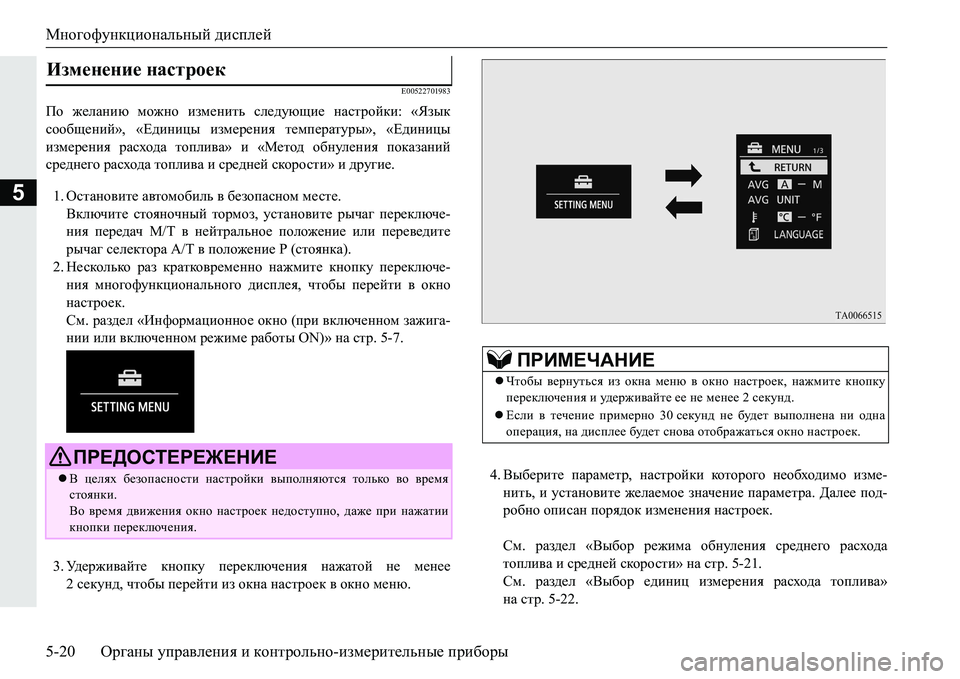

По желанию можно изменить следующие настройки : «Язык
сообщений», « Единицы измерения температуры », «Единицы
измерения расхода топлива » и « Метод обнуления показаний
среднего расхода топлива и средней скорости » и другие .
1. Остановите автомобиль в безопасном месте .
Включите стояночный тормоз , установите рычаг переключе -
ния передач М /Т в нейтральное положение или переведите
рычаг селектора А /Т в положение Р ( ст
оянка).
2. Несколько раз кратковременно нажмите кнопку переключе -
ния многофункционального дисплея , чтобы перейти в окно
настроек.
См . раздел «Информационное окно (при включенном зажига -
нии или включенном режиме работы ON)» на стр .5-7.
3. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы перейти из окна настроек в окно меню . 4.
Выберите параметр, настройки которого необ
ходимо изме -
нить , и установите желаемое значение параметра . Далее под -
робно описан порядок изменения настроек .
См . раздел «Выбор режима обнуления среднего расхода
топлива и средней скорости » на стр . 5-21.
См . раздел «Выбор единиц измерения расхода топлива »
на стр . 5-22.
Изменение настроек
ПРЕДОСТЕРЕЖЕНИЕ
В целях безопасности настройки выполняются только во время
стоянки .
Во время движения окно настроек недоступно , даже при нажатии
кнопки переключения .
ПРИМЕЧАНИЕ
Чтобы вернуться из окна меню в окно настроек , нажмите кнопку
переключения и уд е р ж и ва й т е ее не менее 2секунд .
 Если в течение примерно 30секунд не будет выполнена ни одна
операция , на дисплее будет снова отображаться окно настроек .

Многофункциональный дисплей

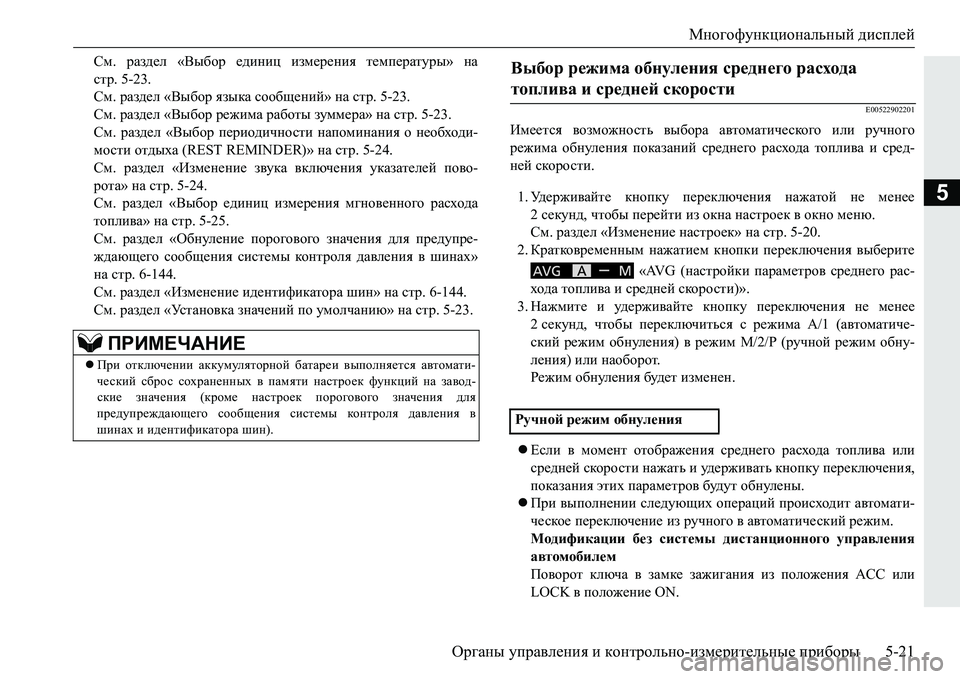

Органы управления и контрольно -измерительные приборы 5-21
5
См. раздел «Выбор единиц измерения температуры » на
стр .5-23.
См . раздел «Выбор языка сообщений » на стр .5-23.
См . раздел «Выбор режима работы зуммера » на стр . 5-23.
См . раздел «Выбор периодичности напоминания о необходи -
мости отдыха (REST REMINDER)» на стр . 5-24.
См . раздел «Изменение звука включения указателей пово -
рота » на стр .5-24.
См . раздел «Выбор единиц измерения мгновенного расхода
топлива » на ст
р . 5-25.
См . раздел «Обнуление порогового значения для предупре -
ждающего сообщения системы ко н т р оля давления в шинах »
на стр . 6-144.
См . раздел «Изменение идентификатора шин » на стр . 6-144.
См . раздел «Ус т а н о в к а значений по умолчанию » на стр .5-23.
E00522902201
Имеется возможность выбора автоматического или ручного
режима обнуления показаний среднего расхода топлива и сред -
ней скорости .
1. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы перейти из окна настроек в окно меню .
См . раздел «Изменение настроек » на стр . 5-20.
2. Кратковременным нажатием кнопки переключения выберите
«AVG ( настройки параметров среднего рас -
хода топлива и средней скорости )»
.
3. Нажмите и уд е р ж и ва й т е кнопку переключения не менее
2 секунд , чтобы переключиться с режима A/1 (автоматиче -
ский режим обнуления ) в режим M/2/P ( ручной режим обну -
ления ) или наоборот .
Режим обнуления будет изменен .
 Если в момент отображения среднего расхода топлива или
средней скорости нажать и уд е р ж и ват ь кнопку переключения ,
показания этих параметров будут обнулены .
 При выпо
лнении следующих операций происходит автомати -
ческое переключение из ручного в автоматический режим .
Модификации без системы дистанционного управления
автомобилем
Поворот ключа в замке зажигания из положения ACC или
LOCK в положение ON.
ПРИМЕЧАНИЕ
 При отключении аккумуляторной батареи выполняется автомати -
ческий сброс сохраненных в памяти настроек функций на завод -
ские значения (кроме настроек порогового значения для
предупреждающего сообщения системы ко н т р ол я давления в
шинах и идентификатора шин ).
Выбор режима обнуления среднего расхода
топлива и средней скорости
Ручной режим обнуления

Многофункциональный дисплей

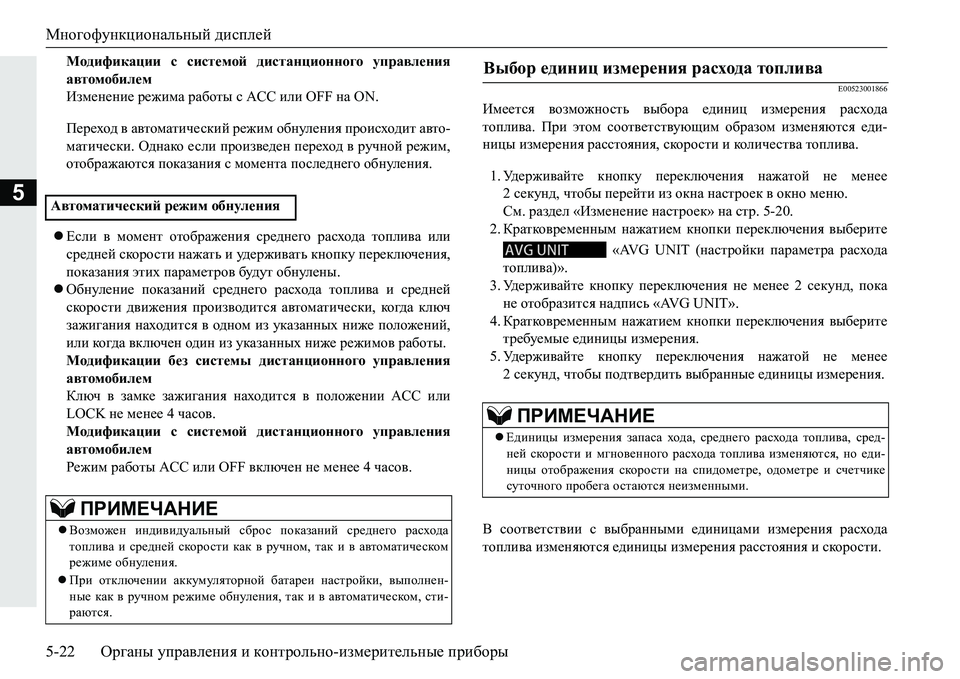

5-22 Органы управления и контрольно -измерительные приборы
5
Модификации с системой дистанционного управления
автомобилем
Изменение режима работы с ACC или OFF на ON.
Переход в автоматический режим обнуления происходит авто -
матически . Однако если произведен переход в ручной режим ,
отображаются показания с момента последнего обнуления .
 Если в момент отображения среднего расхода топлива или
средней скорости нажать и уд е р ж и в ат ь кнопку переключения ,
показания этих параметров будут обнулены .
 Обну

ление показаний среднего расхода топлива и средней
скорости движения производится автоматически , ко гда ключ
зажигания находится в одном из указанных ниже положений ,
или ко гд а включен один из указанных ниже режимов работы .
Модификации без системы дистанционного управления
автомобилем
Ключ в замке зажигания находится в положении ACC или
LOCK не менее 4часов .
Модификации с системой дистанционного управления
автомобилем
Ре

жим работы ACC или OFF включен не менее 4 часов .
E00523001866
Имеется возможность выбора единиц измерения расхода
топлива . При этом соответствующим образом изменяются еди -
ницы измерения расстояния , скорости и коли че с тва топлива .
1. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы перейти из окна настроек в окно меню .
См . раздел «Изменение настроек» на стр . 5-20.
2. Кратковременным нажатием кнопки переключения выберите
«AVG UNIT (настройки параметра расхода
топлива )».
3. Уд е р ж и в а й т е кн
опку переключения не менее 2 секунд , пока
не отобразится надпись «AVG UNIT».
4. Кратковременным нажатием кнопки переключения выберите
требуемые единицы измерения .
5. Уд е р ж и в а й т е кнопку переключения нажатой не менее
2 секунд , чтобы подтвердить выбранные единицы измерения .
В соответствии с выбранными единицами измерения расхода
топлива изменяются единицы измерения расстояния и скорости .
Автоматический
режим обнуления
ПРИМЕЧАНИЕ
 Возможен индивидуальный сброс показаний среднего расхода
топлива и средней скорости как в ручном , так и в автоматическом
режиме обнуления .
 При отключении аккумуляторной батареи настройки , выполнен-
ные как в ручном режиме обнуления , так и в автоматическом , сти -
раются .
Выбор единиц измерения расхода топлива
ПРИМЕЧАНИЕ
Единицы измерения запаса хода , среднего расхода топлива , сред -
ней скорости и мгновенного расхода топлива изменяются, но еди -
ницы отображения скорости на спидометре , одометре и счетчике
суточного пробега остаются неизменными.
