Page 1071 of 4801

NISSAN TEANA 2014  Service Manual
DIAGNOSIS SYSTEM (ECM)EC-71
< SYSTEM DESCRIPTION > [QR25DE]
C
D E
F
G H
I
J
K L
M A
EC
NP
O
Explanation for Driving Patterns Except for “Misfire <Exhaust Quality Deterioration>”, “Fuel Injecti

Page 1072 of 4801

NISSAN TEANA 2014  Service Manual
EC-72
< SYSTEM DESCRIPTION >[QR25DE]
DIAGNOSIS SYSTEM (ECM)
Calculated load value: (Calculated load value in the freeze frame data) x (1
±0.1) [%]
Engine coolant temperature condition:
• When the

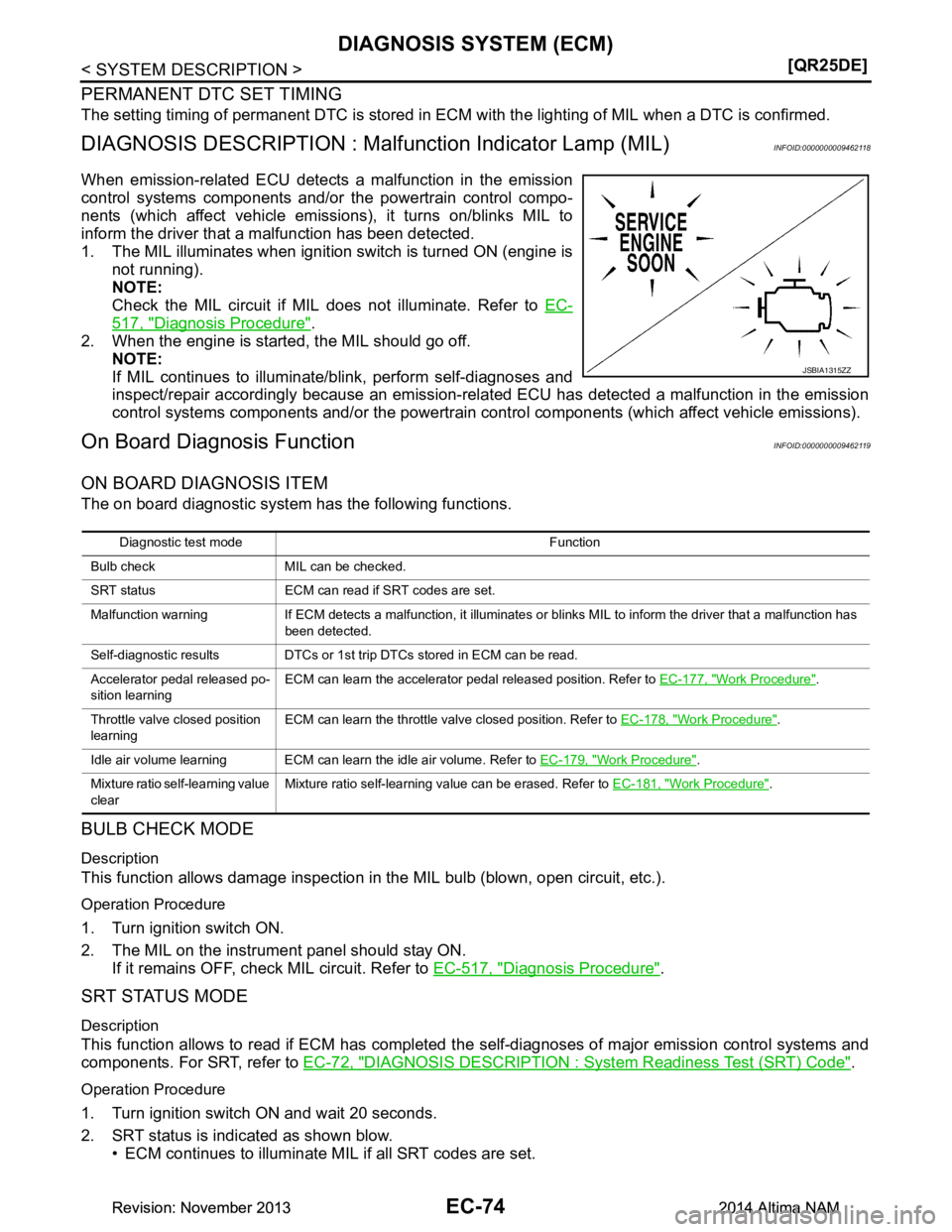

Page 1073 of 4801

NISSAN TEANA 2014  Service Manual
DIAGNOSIS SYSTEM (ECM)EC-73
< SYSTEM DESCRIPTION > [QR25DE]
C
D E
F
G H
I
J
K L
M A
EC
NP
O
OK: Self-diagnosis is carried out and the result is OK.
NG: Self-diagnosis is carried out and the result

Page 1074 of 4801

NISSAN TEANA 2014  Service Manual
EC-74
< SYSTEM DESCRIPTION >[QR25DE]
DIAGNOSIS SYSTEM (ECM)
PERMANENT DTC SET TIMING
The setting timing of permanent DTC is stored in EC
M with the lighting of MIL when a DTC is confirmed.
DIAGNOSIS

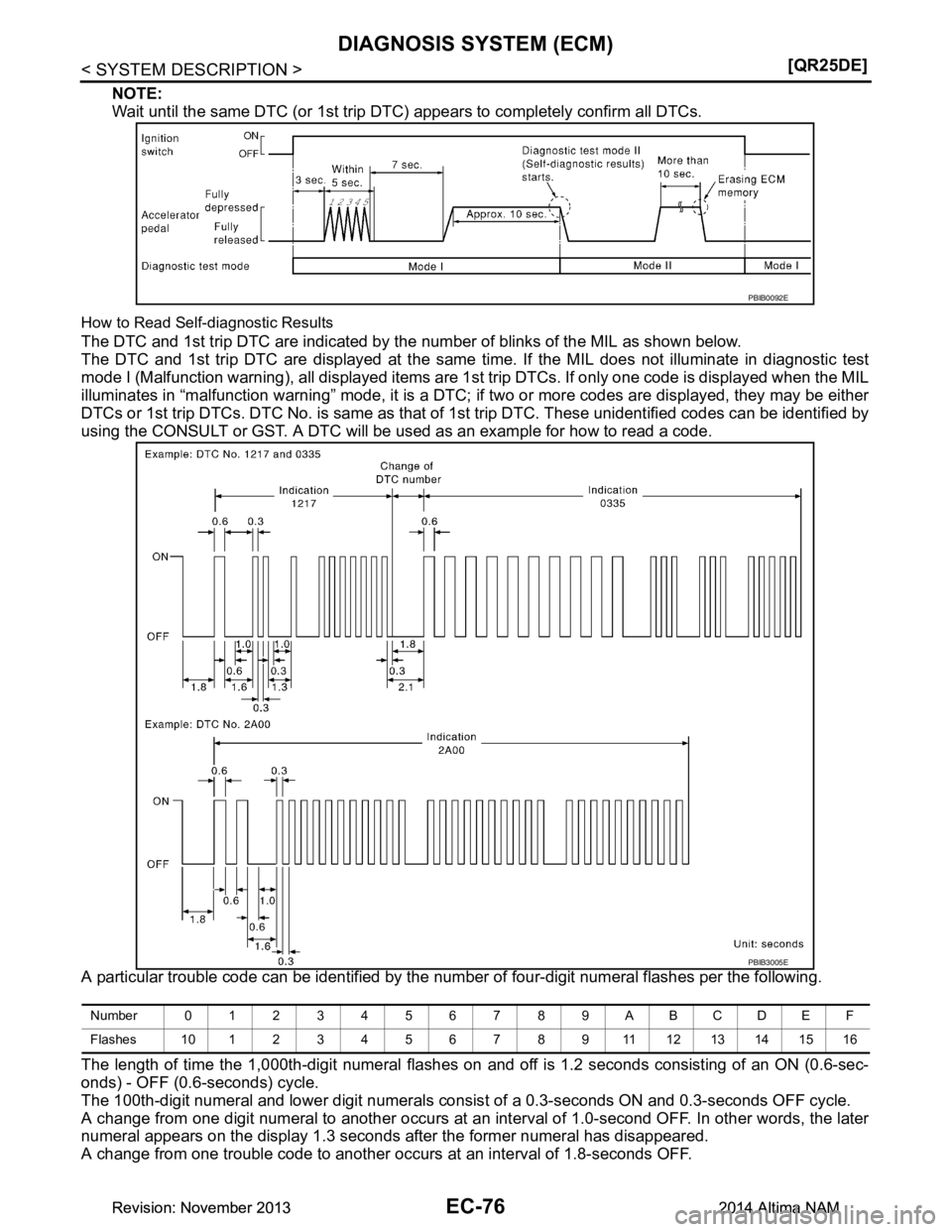

Page 1075 of 4801

NISSAN TEANA 2014  Service Manual
DIAGNOSIS SYSTEM (ECM)EC-75
< SYSTEM DESCRIPTION > [QR25DE]
C
D E
F
G H
I
J
K L
M A
EC
NP
O

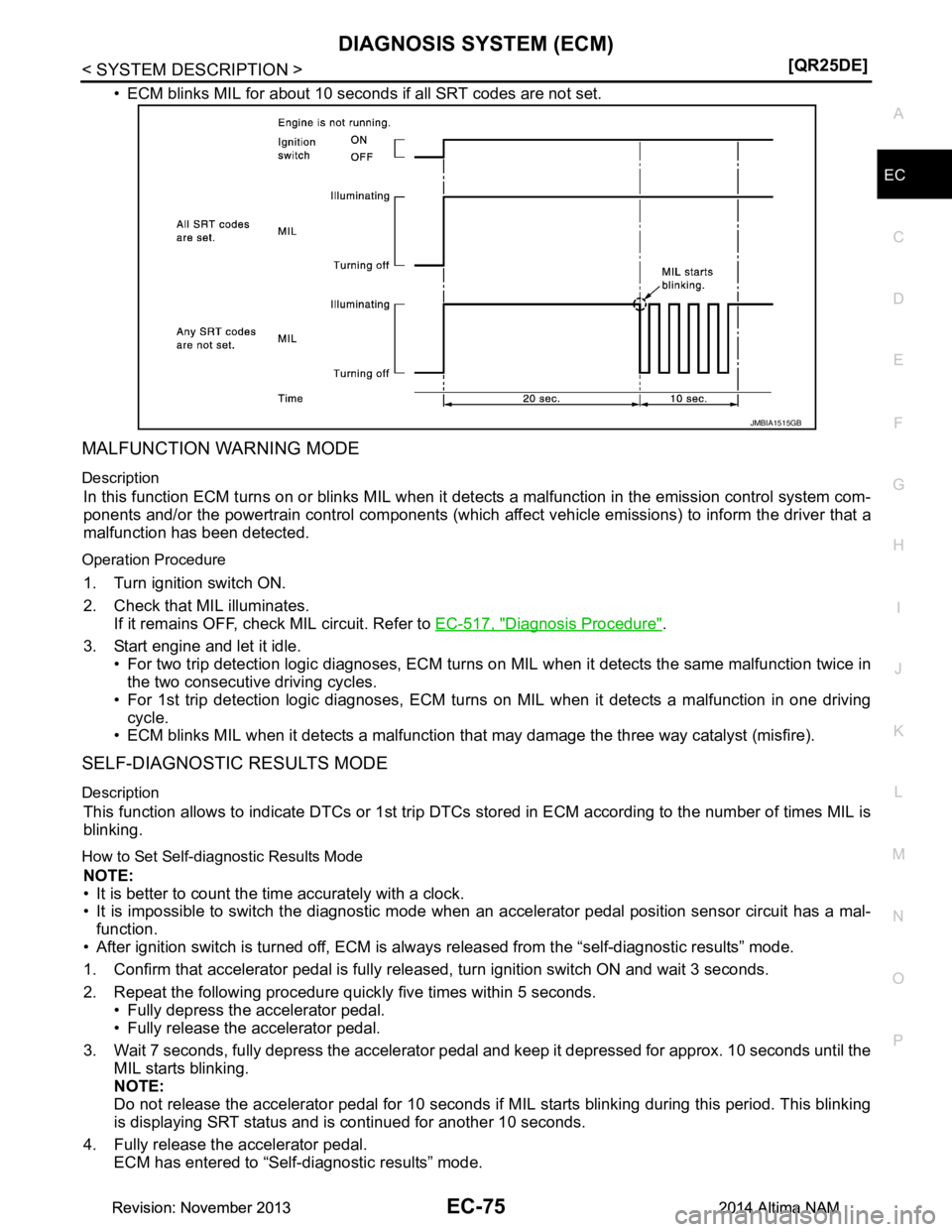

• ECM blinks MIL for about 10 seconds if all SRT codes are not set.
MALFUNCTION WARNING MODE
Description

Page 1076 of 4801

NISSAN TEANA 2014  Service Manual
EC-76
< SYSTEM DESCRIPTION >[QR25DE]
DIAGNOSIS SYSTEM (ECM)
NOTE:
Wait until the same DTC (or 1st trip DTC)  appears to completely confirm all DTCs.
How to Read Self-diagnostic Results
The DTC and 1

Page 1077 of 4801

NISSAN TEANA 2014  Service Manual
DIAGNOSIS SYSTEM (ECM)EC-77
< SYSTEM DESCRIPTION > [QR25DE]
C
D E
F
G H
I
J
K L
M A
EC
NP
O
In this way, all the detected malfunctions are classi
fied by their DTC numbers. The DTC 0000 refers to no

Page 1078 of 4801

NISSAN TEANA 2014  Service Manual
EC-78
< SYSTEM DESCRIPTION >[QR25DE]
DIAGNOSIS SYSTEM (ECM)
Freeze Frame Data and 1st Trip Freeze Frame Data
*: The items are the same as those of 1st trip freeze frame data.
DATA MONITOR MODE
NOTE:

Page 1079 of 4801

NISSAN TEANA 2014  Service Manual
DIAGNOSIS SYSTEM (ECM)EC-79
< SYSTEM DESCRIPTION > [QR25DE]
C
D E
F
G H
I
J
K L
M A
EC
NP
OMonitored item Unit Monitor Item
Selection
Description Remarks
ECU
IN-
PUT
SIG-
NALS MAIN
SIG-NAL
S
ENG

Page 1080 of 4801

NISSAN TEANA 2014  Service Manual
EC-80
< SYSTEM DESCRIPTION >[QR25DE]
DIAGNOSIS SYSTEM (ECM)
TP SEN 1-B1
V××
• The throttle position sensor signal volt-age is displayed. • TP SEN 2-B1 signal is convert-
ed by ECM internally. T
