OPEL ADAM 2015 Manual de Instrucciones (in Spanish)

Portaobjetos59
Bloquear el portabicicletas trasero
Quite la correa y mueva las dos pa‐
lancas de fijación lateralmente todo lo que se pueda.
En caso contrario, no estará garanti‐
zado un funcionamiento seguro.
Montaje del portabicicletas
Levante el portabicicletas por detrás
(1) y tire de él hacia atrás.
Pliegue el portabicicletas (2).
Empuje hacia abajo el portabicicletas (1) y mueva el mango (2) hacia atrás
para fijarlo.

60Portaobjetos
Pulse el botón (1) y desmonte la parteizquierda del portabicicletas (2).
Pulse el botón (1) e inserte la parte
izquierda del portabicicletas en la
parte derecha (2).
Montaje del adaptador
Cuando vaya a transportar dos bici‐
cletas, se debe fijar el adaptador an‐
tes de colocar la primera bicicleta.
1. Ponga el adaptador en el portabi‐
cicletas trasero tal y como se in‐
dica en la ilustración.
2. Tire de la palanca hacia delante (1) y sujétela, y luego baje el
adaptador (2) por detrás.
3. Suelte la palanca y compruebe que el adaptador está bien fijado.
4. Pase la correa del adaptador por debajo de la palanca para plegar
el portabicicletas trasero. Abro‐
che la correa.

Portaobjetos61
Montaje de la primera bicicleta
1.Gire los pedales hasta la posición
que se muestra en la ilustración y
coloque la bicicleta en el aloja‐
miento para las ruedas.
Asegúrese de que la bicicleta
queda centrada en los alojamien‐
tos de las ruedas.
2. Fije el soporte de montaje corto en el cuadro de la bicicleta. Gire
la rueda en sentido horario para
fijarlo.
3. Fije las dos ruedas de la bicicleta a sus alojamientos con las cintas
de sujeción.
4. Compruebe si la bicicleta está fir‐ memente sujeta.Atención
Asegúrese de que la separación
entre la bicicleta y el vehículo sea
de 5 cm como mínimo. Si fuera
necesario, afloje el manillar y gí‐
relo hacia un lado.
Fijación de la segunda bicicleta
La colocación de una segunda bici‐
cleta es similar a la primera bicicleta.
Además, debe tenerse en cuenta lo
siguiente:
1. Gire siempre los pedales para que estén en una posición ade‐
cuada antes de colocar la bici‐
cleta.

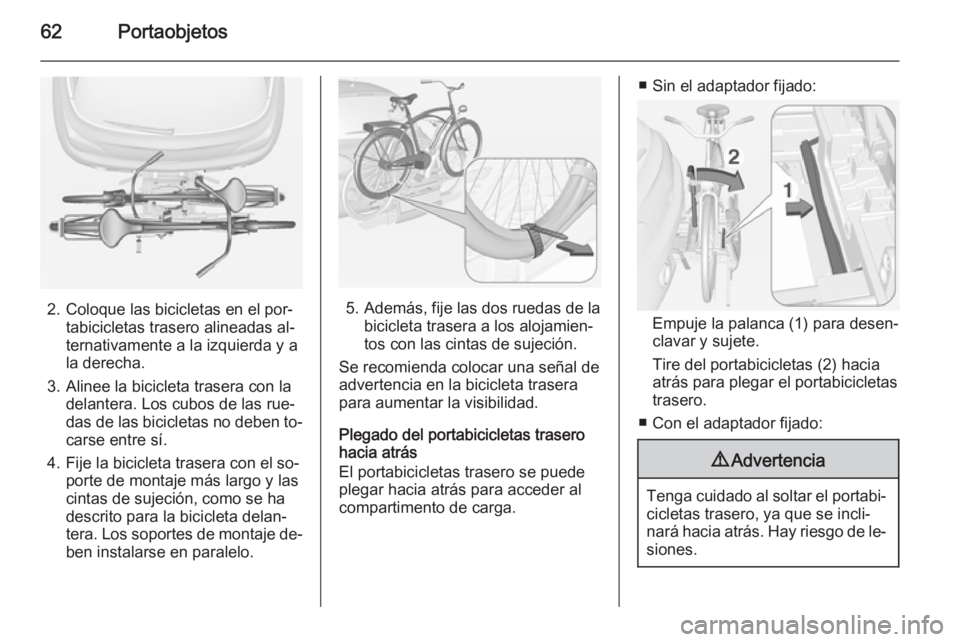

62Portaobjetos
2. Coloque las bicicletas en el por‐tabicicletas trasero alineadas al‐
ternativamente a la izquierda y a
la derecha.
3. Alinee la bicicleta trasera con la delantera. Los cubos de las rue‐
das de las bicicletas no deben to‐
carse entre sí.
4. Fije la bicicleta trasera con el so‐ porte de montaje más largo y las
cintas de sujeción, como se ha
descrito para la bicicleta delan‐
tera. Los soportes de montaje de‐
ben instalarse en paralelo.5. Además, fije las dos ruedas de la bicicleta trasera a los alojamien‐
tos con las cintas de sujeción.
Se recomienda colocar una señal de
advertencia en la bicicleta trasera
para aumentar la visibilidad.
Plegado del portabicicletas trasero
hacia atrás
El portabicicletas trasero se puede
plegar hacia atrás para acceder al
compartimento de carga.
■ Sin el adaptador fijado:
Empuje la palanca (1) para desen‐
clavar y sujete.
Tire del portabicicletas (2) hacia
atrás para plegar el portabicicletas
trasero.
■ Con el adaptador fijado:
9 Advertencia
Tenga cuidado al soltar el portabi‐
cicletas trasero, ya que se incli‐
nará hacia atrás. Hay riesgo de le‐
siones.

Portaobjetos63
Sujete el cuadro (1) de la bicicleta
trasera con una mano y tire del lazo
(2) para desenclavar.
Sujete la bicicleta trasera con las
dos manos y pliegue el portabici‐
cletas hacia atrás.
Para aumentar la visibilidad, las luces traseras del vehículo se encienden
cuando se pliega el portabicicletas.
9 Advertencia
Cuando pliegue de nuevo el por‐
tabicicletas hacia delante, asegú‐
rese de que el sistema está bien
fijado.
Desmontaje de las bicicletas
Suelte las cintas de sujeción de las
ruedas de la bicicleta.
Gire la rueda en sentido antihorario y
quite los soportes de montaje.
Desmontaje del adaptador 1. Pliegue el alojamiento de las rue‐ das.
2. Desabroche la correa.
3. Gire la palanca (1) hacia delante y sujete.
4. Levante el adaptador (2) por de‐ trás y desmóntelo.

64Portaobjetos
Desmontaje del portabicicletas
Pulse el botón (1) y desmonte la partesuperior del portabicicletas (2).
Pulse el botón (1) y vuelva a montar
el portabicicletas (2).
Coloque el soporte de montaje como
se muestra en la ilustración.
Gire el mango (1) hacia el lado para desenclavar y levantar el portabici‐
cletas (2).
Pliegue el portabicicletas hacia atrás
y luego empújelo hacia delante hasta que se detenga (1).
Empuje hacia abajo la parte posterior
del portabicicletas (2).
Plegado del alojamiento de las
ruedas
Pliegue el alojamiento de las ruedas.
Apriete la correa.

Portaobjetos65
Guarde las cintas de sujeción correc‐tamente.
Desbloqueo del portabicicletas
trasero
Mueva las dos palancas de fijación
hacia dentro todo lo que se pueda. Apriete la correa.
Plegado de las luces traseras
Primero mueva las luces traseras (1)
hacia delante todo lo que se pueda.
Luego gire las bisagras (2) hacia de‐ lante todo lo que se pueda.

66Portaobjetos
Pliegue la luz de la matrícula
Pliegue la luz de la matrícula hacia
delante.
Retraer el portabicicletas trasero
Atención
Asegúrese de que todas las pie‐
zas plegables, como los aloja‐
mientos de las ruedas o los sopor‐ tes de montaje, estén bien guar‐
dados. En caso contrario, el por‐
tabicicletas trasero podría da‐
ñarse al intentar recogerlo.
Mantenga levantada la palanca de
desbloqueo. Suba ligeramente el sis‐
tema e introdúzcalo en el paracho‐
ques hasta que quede enclavado.
La palanca de desbloqueo debe vol‐
ver a su posición original.
9 Advertencia
Si no es posible enclavar correc‐
tamente el sistema, recurra a la
ayuda de un taller.
Compartimento de
carga
El respaldo del asiento trasero está
dividido en dos partes. Se pueden
abatir ambas partes por separado.
Ampliación del compartimentode carga
Desmonte la cubierta del comparti‐
mento de carga si es necesario.
Mantenga pulsado el resorte para ba‐ jar el reposacabezas.

Portaobjetos67
Inserte la lengüeta del cinturón de se‐guridad en el alojamiento lateral para
proteger el cinturón de posibles da‐
ños.
Tire de la correa de uno o ambos res‐ paldos y abata los respaldos sobre la
banqueta de asiento.
Para enderezarlos, levante los res‐
paldos hasta la posición vertical y
deje que enclaven audiblemente.
Los respaldos están bien enclavados cuando no se ven las marcas rojas en
ambas correas.
9 Advertencia
Antes de conducir, asegúrese de
que los respaldos bloqueados fir‐
memente en su posición. Si no lo hace, se pueden producir lesiones personales o daños en la carga o
el vehículo en caso de frenazo
brusco o colisión.
Gancho para bolsas
Utilice el gancho en la pared lateral
derecha del compartimento de carga
para colgar bolsas. Carga máxima:
5 kg.
Portaobjetos trasero
Caja portaobjetos En el compartimento de carga se en‐
cuentra una caja portaobjetos que
puede cerrarse. La tapa puede blo‐
quearse girando el mando. Debe es‐
tar bloqueada durante la conducción.
Para abrirla, desbloquee y levante latapa.
Para extraer la tapa, ábrala y deslí‐
cela lateralmente hacia la izquierda.
La caja puede dividirse con un sepa‐
rador.
La tapa de la caja portaobjetos puede
cargarse con 20 kg como máximo.
Desmontaje
Para poder acceder al equipo de re‐
paración de averías de emergencia o para sustituir la bombilla de las luces
traseras, es necesario desmontar la
caja portaobjetos:
■ Desmonte la cubierta del comparti‐
mento de carga 3 68.
■ Abata los respaldos traseros 3 66.
■ Abra la caja portaobjetos.

68Portaobjetos
■ Gire los ganchos de bloqueo deambos laterales hacia atrás y pre‐
sione las argollas en los alojamien‐ tos.
■ Levante la caja portaobjetos y co‐ lóquela sobre los respaldos abati‐dos.
■ Extraiga la caja portaobjetos del compartimento de carga.
Montaje ■ Coloque la caja portaobjetos sobre
los respaldos abatidos.
■ Baje la caja portaobjetos en el com‐
partimento de carga.
■ Abra la caja portaobjetos.
■ Levante las argollas de ambos la‐ terales y gire los ganchos de blo‐queo hacia delante para fijar la caja a las argollas.
■ Levante los respaldos traseros y coloque la cubierta del comparti‐
mento de carga.
■ Guarde el maletín con el juego de reparación de neumáticos en una
cámara de la caja portaobjetos.
■ Cierre y bloquee la tapa.
Cubierta del
compartimento de carga
No coloque ningún objeto sobre la cu‐ bierta.Apertura
Levante la cubierta por el extremo tra‐ sero. Se enclava casi en posición ver‐
tical. Se puede abrir más. Para ce‐
rrarla, baje la cubierta más allá del
punto de enclavamiento.
