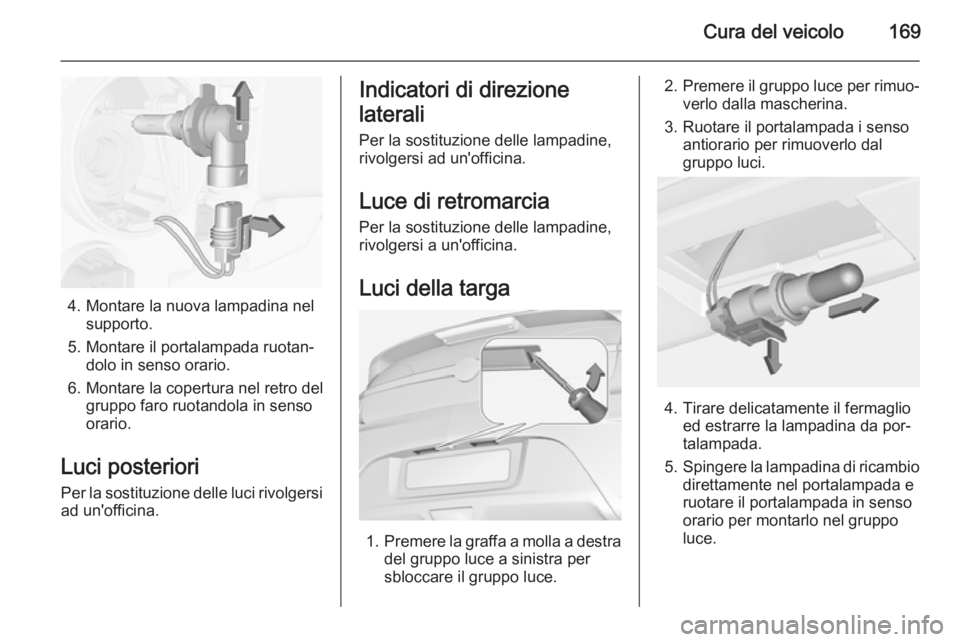

Cura del veicolo169
4. Montare la nuova lampadina nelsupporto.
5. Montare il portalampada ruotan‐ dolo in senso orario.
6. Montare la copertura nel retro del gruppo faro ruotandola in senso
orario.
Luci posteriori
Per la sostituzione delle luci rivolgersi ad un'officina.
Indicatori di direzione
laterali
Per la sostituzione delle lampadine, rivolgersi ad un'officina.
Luce di retromarciaPer la sostituzione delle lampadine,rivolgersi a un'officina.
Luci della targa
1. Premere la graffa a molla a destra
del gruppo luce a sinistra per
sbloccare il gruppo luce.
2. Premere il gruppo luce per rimuo‐
verlo dalla mascherina.
3. Ruotare il portalampada i senso antiorario per rimuoverlo dal
gruppo luci.
4. Tirare delicatamente il fermaglio ed estrarre la lampadina da por‐
talampada.
5. Spingere la lampadina di ricambio
direttamente nel portalampada e
ruotare il portalampada in senso
orario per montarlo nel gruppo
luce.

170Cura del veicolo
6.Rimontare il gruppo luce nella ma‐
scherina inserendo prima il lato si‐
nistro.
7. Premere il lato della graffa a molla
in posizione.
Retronebbia Per la sostituzione delle lampadine,
rivolgersi a un'officina.Impianto elettrico
Dispositivi ad alta tensione e cablaggio9 Avvertenza
L'esposizione all'alta tensione po‐
trebbe causare shock, scottature e persino morte. I componenti ad
alta tensione del veicolo devono
essere sottoposti a manutenzione
solo da tecnici specializzati.
I componenti ad alta tensione
sono identificati da etichette. Non
rimuovere, aprire, smontare o mo‐
dificare tali componenti. Il cavo ad alta tensione o il relativo cablaggio
ha una copertura arancio. Non
ispezionare, manomettere, ta‐
gliare o modificare cavi o cablag‐
gio ad alta tensione.
Sovraccarico dell'impianto
elettrico Il veicolo è dotato di fusibili e interrut‐tori di circuito per impedire un sovrac‐
carico dell'impianto elettrico.
Se il carico elettrico è troppo pesante, l'interruttore di circuito si aprirà e sichiuderà proteggendo il circuito fino a quando la corrente ritorna normale o
il problema è risolto. Questo riduce
notevolmente la possibilità di sovrac‐
carico del circuito e un eventuale in‐
cendio causato da problemi elettrici.
I fusibili e gli interruttori di circuito pro‐
teggono i seguenti componenti del
veicolo:
■ Cablaggio dei fari
■ Motorino del tergicristallo
■ Alzacristalli elettrici e altri accessori
alimentati a corrente
Sostituire un fusibile bruciato con uno
nuovo d'identica misura e capacità.
Se si verifica un problema su strada e un fusibile deve essere sostituito, si
può ottenere in prestito un fusibile di
uguale amperaggio. Scegliere una

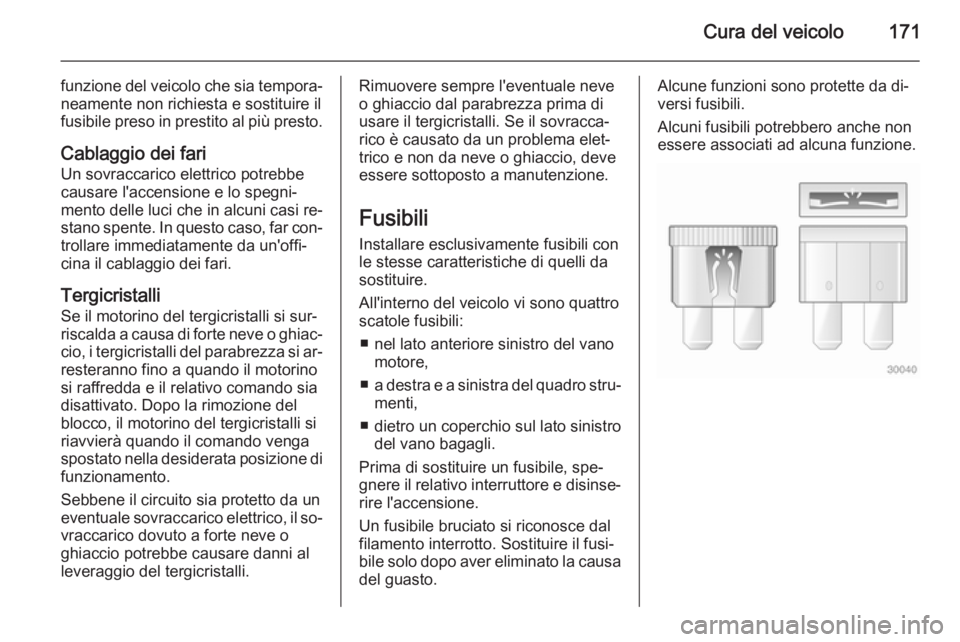

Cura del veicolo171
funzione del veicolo che sia tempora‐
neamente non richiesta e sostituire il
fusibile preso in prestito al più presto.
Cablaggio dei fari Un sovraccarico elettrico potrebbecausare l'accensione e lo spegni‐
mento delle luci che in alcuni casi re‐
stano spente. In questo caso, far con‐
trollare immediatamente da un'offi‐
cina il cablaggio dei fari.
Tergicristalli Se il motorino del tergicristalli si sur‐
riscalda a causa di forte neve o ghiac‐ cio, i tergicristalli del parabrezza si ar‐
resteranno fino a quando il motorino si raffredda e il relativo comando sia
disattivato. Dopo la rimozione del
blocco, il motorino del tergicristalli si
riavvierà quando il comando venga
spostato nella desiderata posizione di funzionamento.
Sebbene il circuito sia protetto da un
eventuale sovraccarico elettrico, il so‐
vraccarico dovuto a forte neve o
ghiaccio potrebbe causare danni al
leveraggio del tergicristalli.Rimuovere sempre l'eventuale neve
o ghiaccio dal parabrezza prima di
usare il tergicristalli. Se il sovracca‐
rico è causato da un problema elet‐
trico e non da neve o ghiaccio, deve
essere sottoposto a manutenzione.
Fusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono quattro
scatole fusibili:
■ nel lato anteriore sinistro del vano motore,
■ a destra e a sinistra del quadro stru‐
menti,
■ dietro un coperchio sul lato sinistro del vano bagagli.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐ bile solo dopo aver eliminato la causa del guasto.Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.

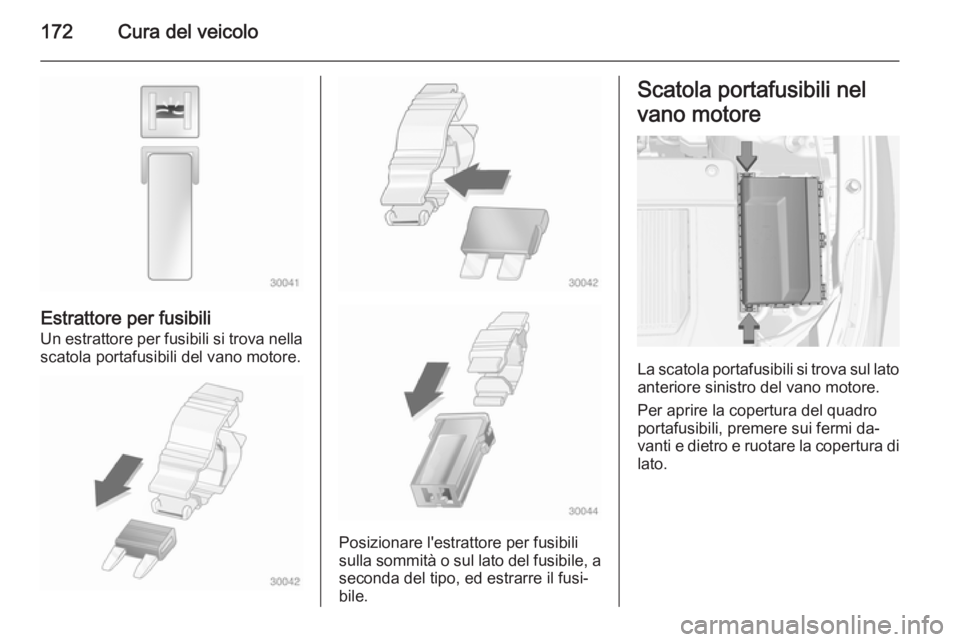

172Cura del veicolo
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova sul lato anteriore sinistro del vano motore.
Per aprire la copertura del quadro
portafusibili, premere sui fermi da‐
vanti e dietro e ruotare la copertura di lato.

Cura del veicolo173

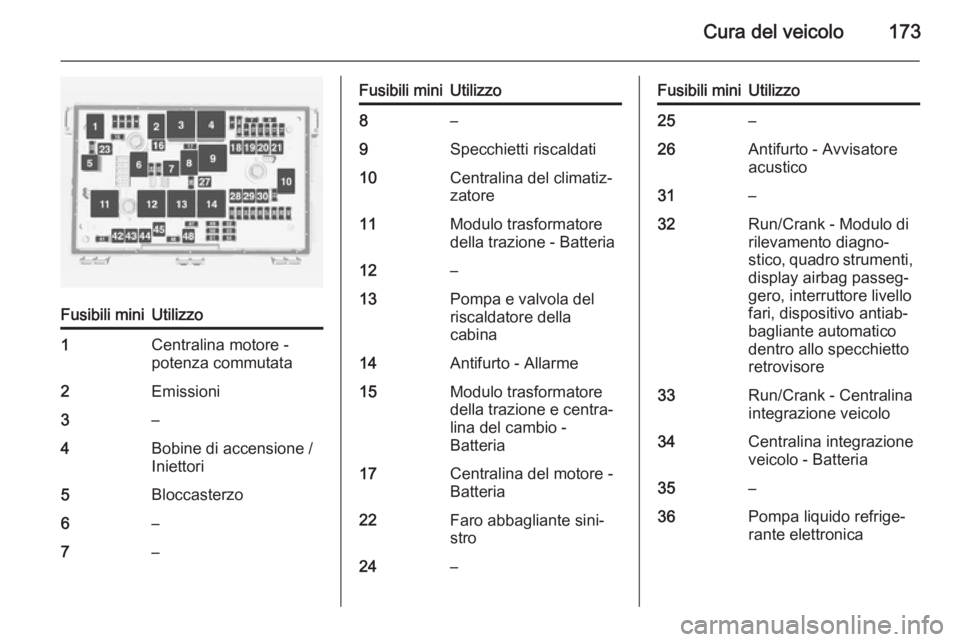

Fusibili miniUtilizzo1Centralina motore -
potenza commutata2Emissioni3–4Bobine di accensione /
Iniettori5Bloccasterzo6–7–Fusibili miniUtilizzo8–9Specchietti riscaldati10Centralina del climatiz‐
zatore11Modulo trasformatore
della trazione - Batteria12–13Pompa e valvola del
riscaldatore della
cabina14Antifurto - Allarme15Modulo trasformatore
della trazione e centra‐
lina del cambio -
Batteria17Centralina del motore -
Batteria22Faro abbagliante sini‐
stro24–Fusibili miniUtilizzo25–26Antifurto - Avvisatore
acustico31–32Run/Crank - Modulo di
rilevamento diagno‐
stico, quadro strumenti, display airbag passeg‐
gero, interruttore livello
fari, dispositivo antiab‐
bagliante automatico
dentro allo specchietto
retrovisore33Run/Crank - Centralina
integrazione veicolo34Centralina integrazione
veicolo - Batteria35–36Pompa liquido refrige‐
rante elettronica

174Cura del veicolo
Fusibili miniUtilizzo37Centralina del riscalda‐
tore cabina38Pompa del liquido refri‐
gerante del sistema
d'immagazzinaggio
dell'energia ricaricabile
(batteria ad alta
tensione)39Centralina del sistema
d'immagazzinaggio
dell'energia ricaricabile
(batteria ad alta
tensione)40Lavatergicristallo del
parabrezza anteriore41Faro abbagliante
destro46–47–49–Fusibili miniUtilizzo50Run/Crank - Videoca‐
mera posteriore,
centralina accessori,
controllo pressione
pneumatici, motori di
livellamento fari51Run/Crank per ABS/
sistema d'immagazzi‐
naggio energia ricarica‐
bile (batteria ad alta
tensione)52Centralina motore /
centralina del cambio -
Run/Crank53Modulo trasformatore
corrente della trazione - Run/Crank54Run/Crank - Centralina
del sistema di alimenta‐
zione del carburante,
centralina del climatiz‐
zatore, caricabatteria a
bordoFusibili scatola JUtilizzo16–18–19Alzacristallo elet‐
trico anteriore20–21Unità di controllo
elettronico del
sistema di anti‐
bloccaggio23–27–28–29–30Motore del
sistema di anti‐
bloccaggio42Ventola di raffred‐
damento destra43Tergicristalli ante‐
riori

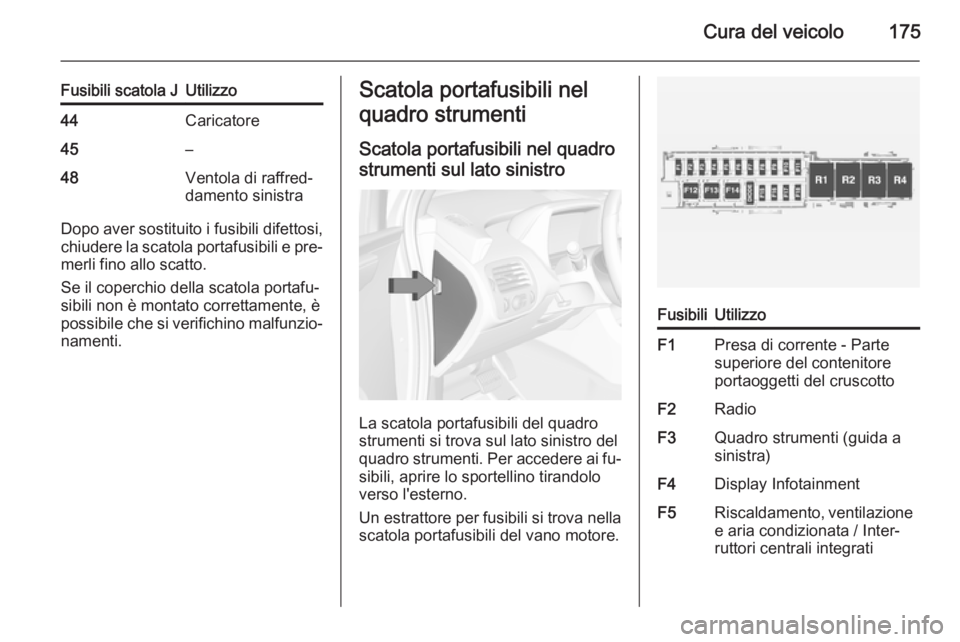

Cura del veicolo175
Fusibili scatola JUtilizzo44Caricatore45–48Ventola di raffred‐
damento sinistra
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e pre‐
merli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichino malfunzio‐ namenti.
Scatola portafusibili nel
quadro strumenti
Scatola portafusibili nel quadro strumenti sul lato sinistro
La scatola portafusibili del quadro
strumenti si trova sul lato sinistro del
quadro strumenti. Per accedere ai fu‐
sibili, aprire lo sportellino tirandolo
verso l'esterno.
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
FusibiliUtilizzoF1Presa di corrente - Parte
superiore del contenitore
portaoggetti del cruscottoF2RadioF3Quadro strumenti (guida a
sinistra)F4Display InfotainmentF5Riscaldamento, ventilazione e aria condizionata / Inter‐
ruttori centrali integrati

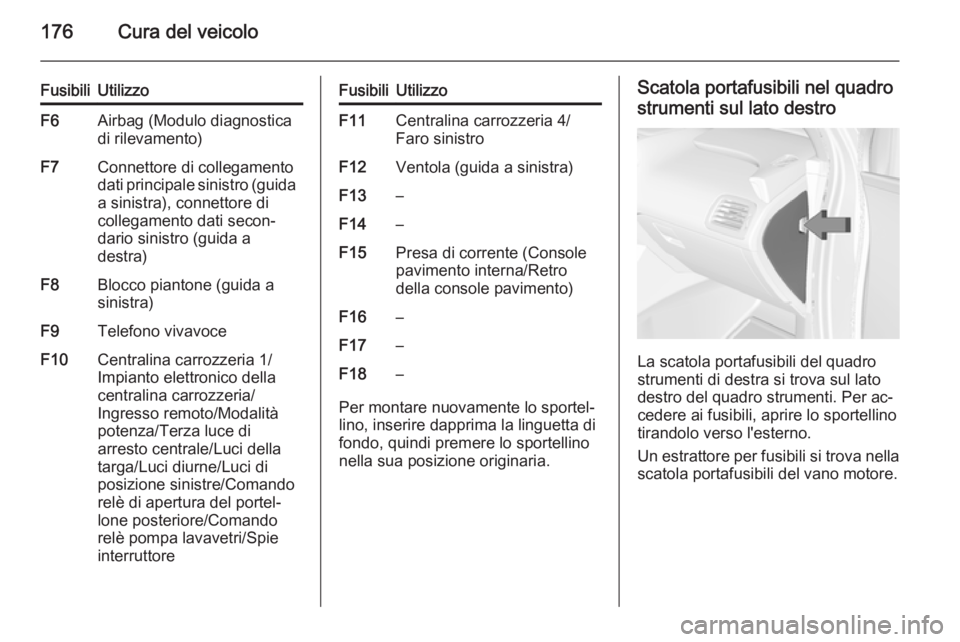

176Cura del veicolo
FusibiliUtilizzoF6Airbag (Modulo diagnostica
di rilevamento)F7Connettore di collegamento
dati principale sinistro (guida
a sinistra), connettore di
collegamento dati secon‐
dario sinistro (guida a
destra)F8Blocco piantone (guida a
sinistra)F9Telefono vivavoceF10Centralina carrozzeria 1/
Impianto elettronico della
centralina carrozzeria/
Ingresso remoto/Modalità
potenza/Terza luce di
arresto centrale/Luci della
targa/Luci diurne/Luci di
posizione sinistre/Comando
relè di apertura del portel‐
lone posteriore/Comando
relè pompa lavavetri/Spie
interruttoreFusibiliUtilizzoF11Centralina carrozzeria 4/
Faro sinistroF12Ventola (guida a sinistra)F13–F14–F15Presa di corrente (Console
pavimento interna/Retro
della console pavimento)F16–F17–F18–
Per montare nuovamente lo sportel‐
lino, inserire dapprima la linguetta di
fondo, quindi premere lo sportellino
nella sua posizione originaria.
Scatola portafusibili nel quadro
strumenti sul lato destro
La scatola portafusibili del quadro
strumenti di destra si trova sul lato
destro del quadro strumenti. Per ac‐ cedere ai fusibili, aprire lo sportellino
tirandolo verso l'esterno.
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.

Cura del veicolo177
FusibiliUtilizzoF1Interruttore a volante delle
luci di retromarciaF2Blocco piantone (guida a
destra)F3Cruscotto (guida a destra),
telefono vivavoce (guida a
sinistra)F4Centralina carrozzeria 3/
Faro destroFusibiliUtilizzoF5Centralina carrozzeria 2/
Impianto elettronico centra‐
lina carrozzeria/Luci poste‐
riori/Luci diurne/Blocco
dispositivo spostatore/Inter‐
ruttore luci retromarcia/Luci
retronebbiaF6–F7Centralina carrozzeria 6/
Luci mappa/Luci di cortesia/
Luci di retromarciaF8Centralina carrozzeria 7/
Luci di direzione anteriori di
sinistra/Luce di direzione e
di arresto posteriore destra/
Controllo relè blocco di sicu‐ rezza per bambiniF9Centralina della carrozzeria
8/BlocchiFusibiliUtilizzoF10Connettore di collegamento
dati secondario destro
(guida a sinistra), connettore
di collegamento dati princi‐
pale destro (guida a destra)F11Sensore d'intrusione e d'in‐
clinazioneF12Motorino ventola (guida a
sinistra)F13–F14–F15–F16–F17–F18–
Per montare nuovamente lo sportel‐
lino, inserire dapprima la linguetta di
fondo, quindi premere lo sportellino
nella sua posizione originaria.

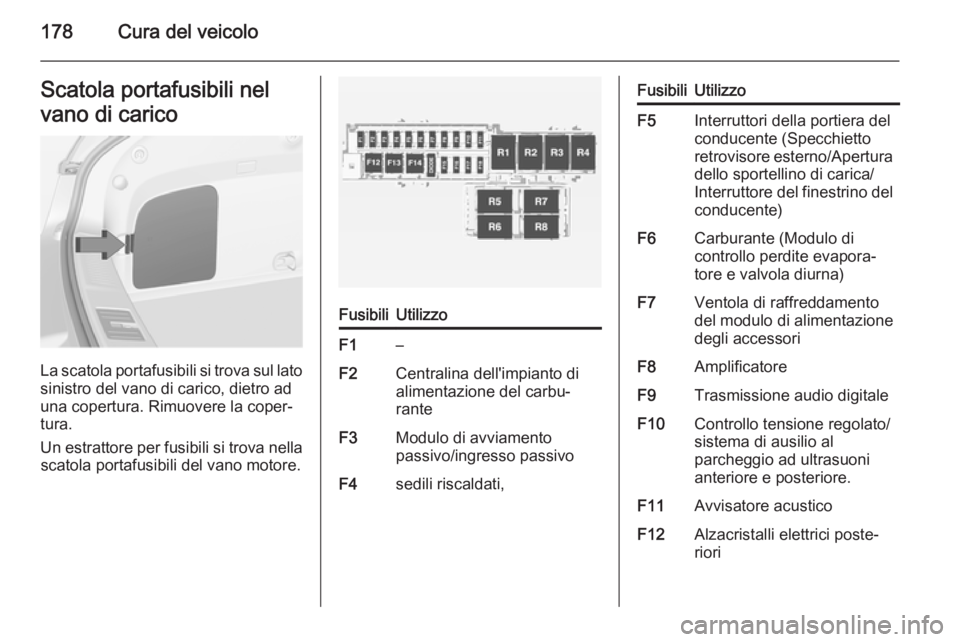

178Cura del veicoloScatola portafusibili nel
vano di carico
La scatola portafusibili si trova sul lato sinistro del vano di carico, dietro aduna copertura. Rimuovere la coper‐
tura.
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
FusibiliUtilizzoF1–F2Centralina dell'impianto di
alimentazione del carbu‐
ranteF3Modulo di avviamento
passivo/ingresso passivoF4sedili riscaldati,FusibiliUtilizzoF5Interruttori della portiera del
conducente (Specchietto
retrovisore esterno/Apertura dello sportellino di carica/
Interruttore del finestrino del conducente)F6Carburante (Modulo di
controllo perdite evapora‐
tore e valvola diurna)F7Ventola di raffreddamento
del modulo di alimentazione
degli accessoriF8AmplificatoreF9Trasmissione audio digitaleF10Controllo tensione regolato/
sistema di ausilio al
parcheggio ad ultrasuoni
anteriore e posteriore.F11Avvisatore acusticoF12Alzacristalli elettrici poste‐
riori
