OPEL ANTARA 2014.5 Betriebsanleitung (in German)

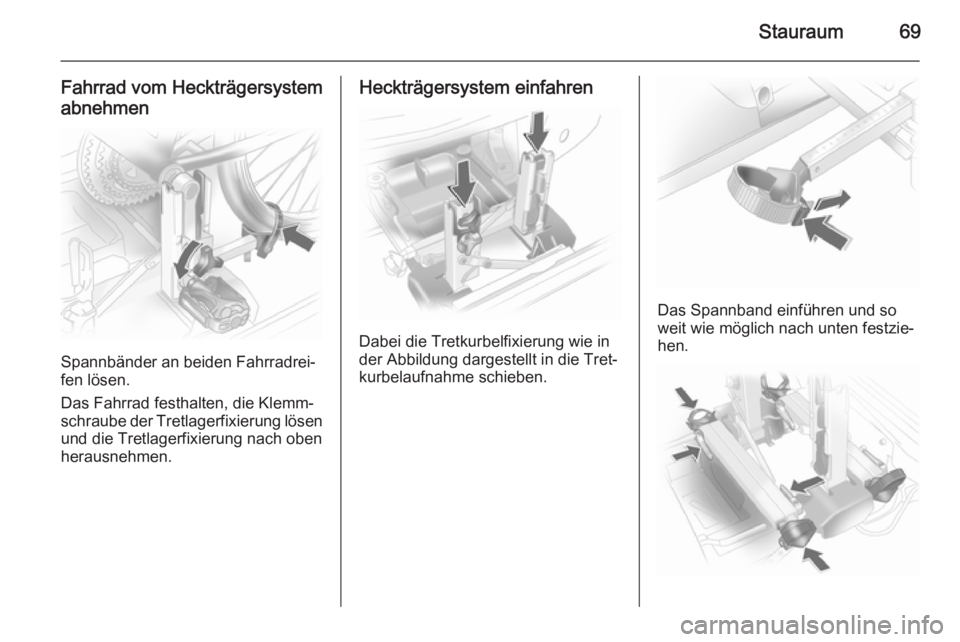

Stauraum69
Fahrrad vom Heckträgersystem
abnehmen
Spannbänder an beiden Fahrradrei‐
fen lösen.
Das Fahrrad festhalten, die Klemm‐
schraube der Tretlagerfixierung lösen und die Tretlagerfixierung nach obenherausnehmen.
Heckträgersystem einfahren
Dabei die Tretkurbelfixierung wie in
der Abbildung dargestellt in die Tret‐
kurbelaufnahme schieben.
Das Spannband einführen und so
weit wie möglich nach unten festzie‐
hen.

70Stauraum
Entriegelungshebel drücken und
Radaufnahmen vollständig bis zum
Anschlag einschieben.
Den Arretierungshebel an der diago‐
nalen Stütze ausrasten und beide
Tretkurbelaufnahmen nach unten klappen.
9 Warnung
Einklemmgefahr.
Zuerst den rechten Spannhebel ( 1),
danach den linken Spannhebel ( 2)
nach vorn schwenken, bis sie in ihrer
jeweiligen Aufnahme einrasten.
Den Klemmhebel nach unten drücken und beide Leuchten aus den Aufnah‐
men ziehen.
Die Leuchtenhalter an der Rückseite
der Rückleuchten einklappen.
Erst die vordere Rückleuchte ( 1),
dann die hintere Rückleuchte ( 2) in
die Ablagemulden legen und ganz
nach unten drücken. Kabel vollstän‐
dig in alle Führungen drücken, um
Beschädigungen zu vermeiden.

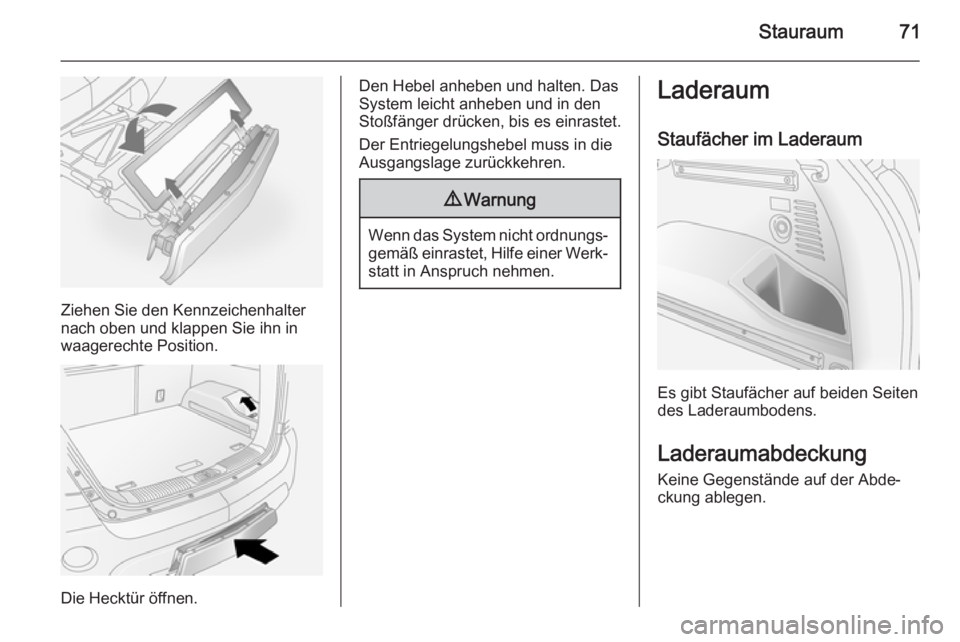

Stauraum71
Ziehen Sie den Kennzeichenhalter
nach oben und klappen Sie ihn in
waagerechte Position.
Die Hecktür öffnen.
Den Hebel anheben und halten. Das
System leicht anheben und in den
Stoßfänger drücken, bis es einrastet.
Der Entriegelungshebel muss in die
Ausgangslage zurückkehren.9 Warnung
Wenn das System nicht ordnungs‐
gemäß einrastet, Hilfe einer Werk‐
statt in Anspruch nehmen.
Laderaum
Staufächer im Laderaum
Es gibt Staufächer auf beiden Seiten
des Laderaumbodens.
Laderaumabdeckung Keine Gegenstände auf der Abde‐
ckung ablegen.

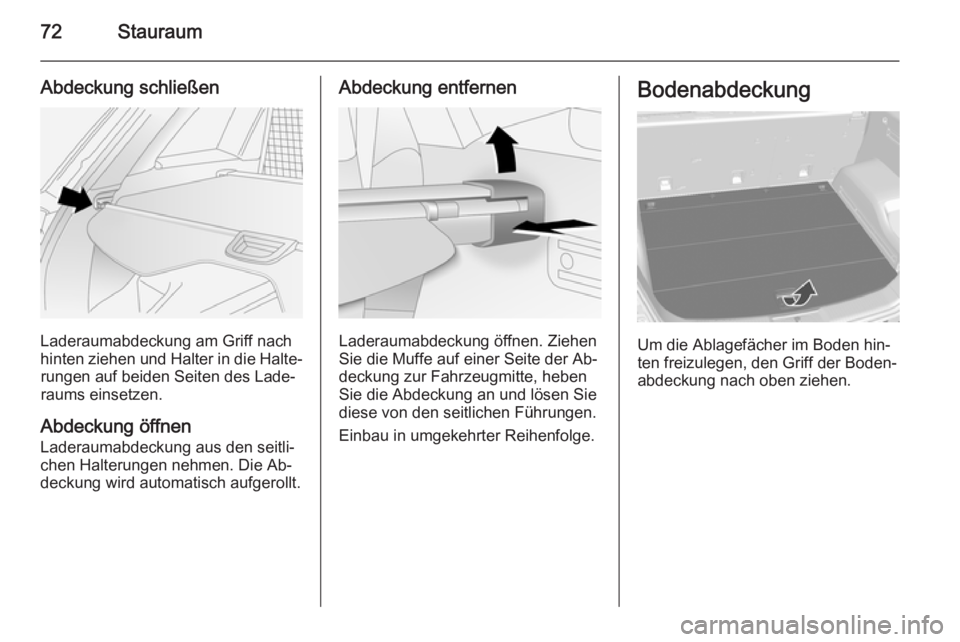

72Stauraum
Abdeckung schließen
Laderaumabdeckung am Griff nach
hinten ziehen und Halter in die Halte‐ rungen auf beiden Seiten des Lade‐
raums einsetzen.
Abdeckung öffnen Laderaumabdeckung aus den seitli‐
chen Halterungen nehmen. Die Ab‐
deckung wird automatisch aufgerollt.
Abdeckung entfernen
Laderaumabdeckung öffnen. Ziehen
Sie die Muffe auf einer Seite der Ab‐
deckung zur Fahrzeugmitte, heben
Sie die Abdeckung an und lösen Sie diese von den seitlichen Führungen.
Einbau in umgekehrter Reihenfolge.
Bodenabdeckung
Um die Ablagefächer im Boden hin‐
ten freizulegen, den Griff der Boden‐
abdeckung nach oben ziehen.

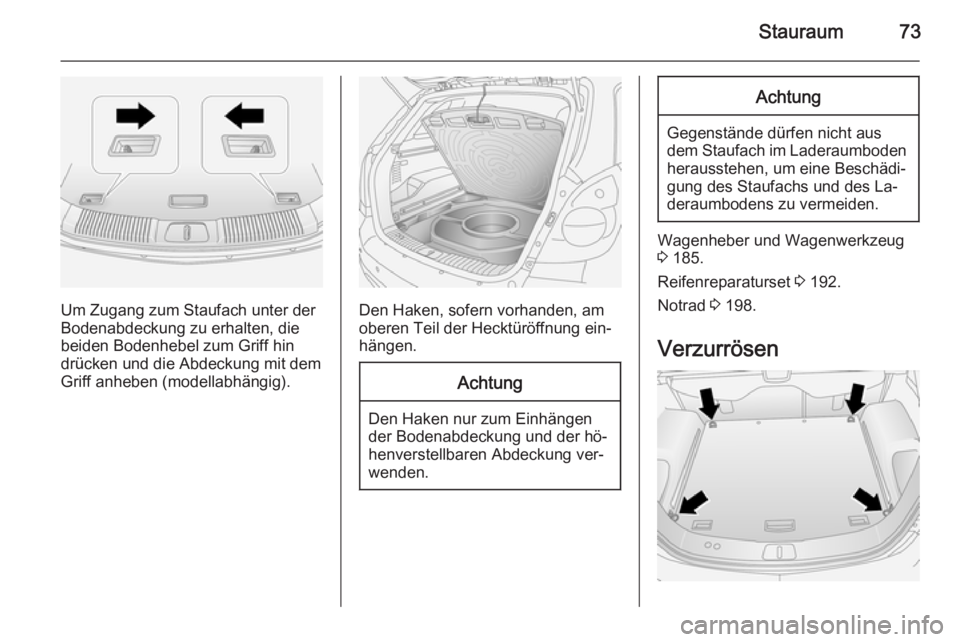

Stauraum73
Um Zugang zum Staufach unter der
Bodenabdeckung zu erhalten, die
beiden Bodenhebel zum Griff hin
drücken und die Abdeckung mit dem
Griff anheben (modellabhängig).Den Haken, sofern vorhanden, am
oberen Teil der Hecktüröffnung ein‐
hängen.
Achtung
Den Haken nur zum Einhängen
der Bodenabdeckung und der hö‐
henverstellbaren Abdeckung ver‐
wenden.
Achtung
Gegenstände dürfen nicht aus
dem Staufach im Laderaumboden herausstehen, um eine Beschädi‐
gung des Staufachs und des La‐
deraumbodens zu vermeiden.
Wagenheber und Wagenwerkzeug
3 185.
Reifenreparaturset 3 192.
Notrad 3 198.
Verzurrösen

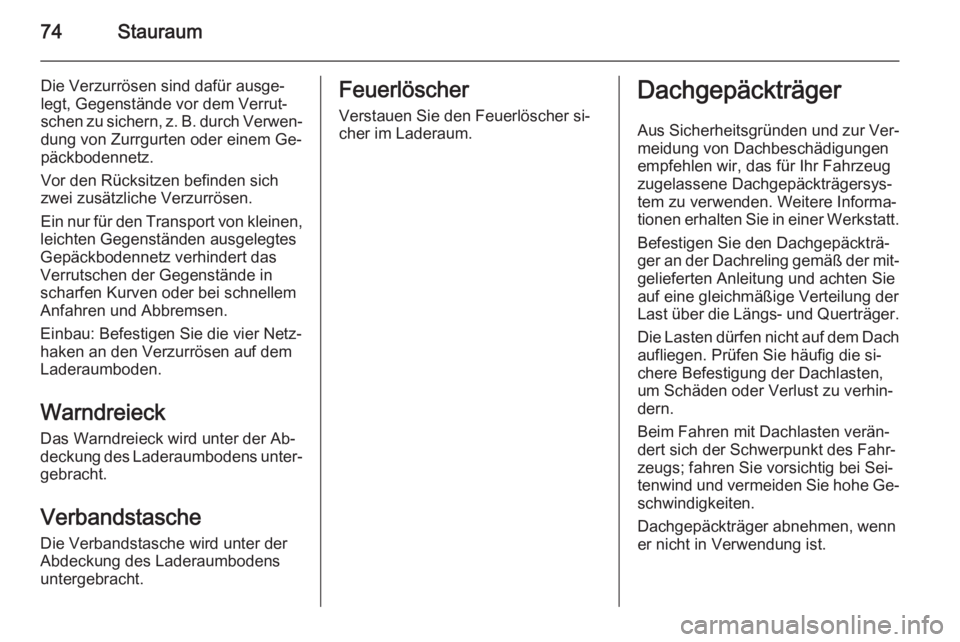

74Stauraum
Die Verzurrösen sind dafür ausge‐legt, Gegenstände vor dem Verrut‐
schen zu sichern, z. B. durch Verwen‐ dung von Zurrgurten oder einem Ge‐
päckbodennetz.
Vor den Rücksitzen befinden sich
zwei zusätzliche Verzurrösen.
Ein nur für den Transport von kleinen,
leichten Gegenständen ausgelegtes
Gepäckbodennetz verhindert das
Verrutschen der Gegenstände in
scharfen Kurven oder bei schnellem Anfahren und Abbremsen.
Einbau: Befestigen Sie die vier Netz‐
haken an den Verzurrösen auf dem
Laderaumboden.
Warndreieck
Das Warndreieck wird unter der Ab‐ deckung des Laderaumbodens unter‐ gebracht.
Verbandstasche Die Verbandstasche wird unter der
Abdeckung des Laderaumbodens
untergebracht.Feuerlöscher
Verstauen Sie den Feuerlöscher si‐ cher im Laderaum.Dachgepäckträger
Aus Sicherheitsgründen und zur Ver‐
meidung von Dachbeschädigungen
empfehlen wir, das für Ihr Fahrzeug
zugelassene Dachgepäckträgersys‐
tem zu verwenden. Weitere Informa‐ tionen erhalten Sie in einer Werkstatt.
Befestigen Sie den Dachgepäckträ‐
ger an der Dachreling gemäß der mit‐ gelieferten Anleitung und achten Sie
auf eine gleichmäßige Verteilung der
Last über die Längs- und Querträger.
Die Lasten dürfen nicht auf dem Dach
aufliegen. Prüfen Sie häufig die si‐
chere Befestigung der Dachlasten,
um Schäden oder Verlust zu verhin‐
dern.
Beim Fahren mit Dachlasten verän‐
dert sich der Schwerpunkt des Fahr‐
zeugs; fahren Sie vorsichtig bei Sei‐
tenwind und vermeiden Sie hohe Ge‐ schwindigkeiten.
Dachgepäckträger abnehmen, wenn
er nicht in Verwendung ist.

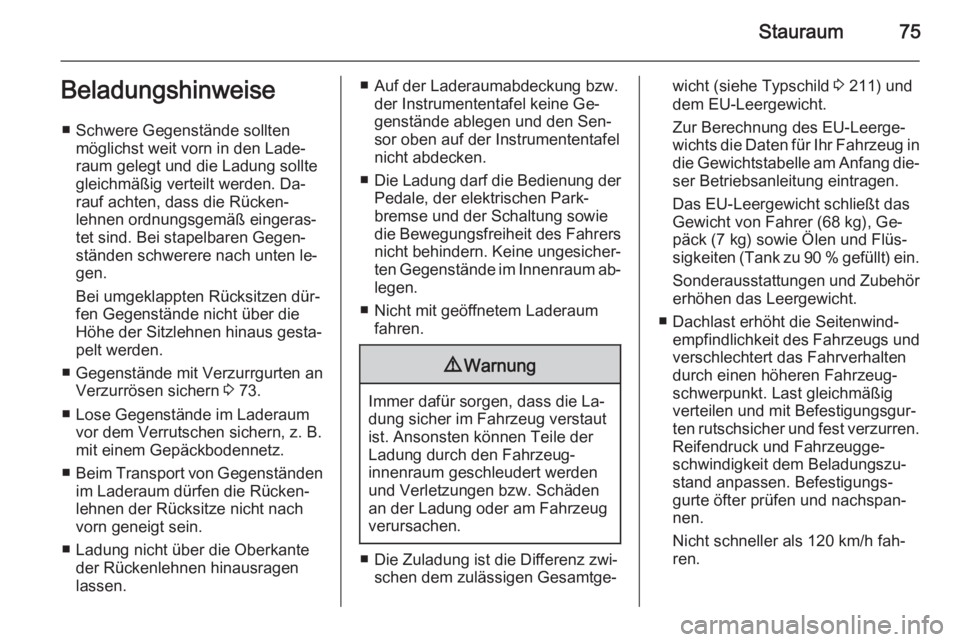

Stauraum75Beladungshinweise■ Schwere Gegenstände sollten möglichst weit vorn in den Lade‐
raum gelegt und die Ladung sollte
gleichmäßig verteilt werden. Da‐
rauf achten, dass die Rücken‐
lehnen ordnungsgemäß eingeras‐
tet sind. Bei stapelbaren Gegen‐
ständen schwerere nach unten le‐
gen.
Bei umgeklappten Rücksitzen dür‐
fen Gegenstände nicht über die
Höhe der Sitzlehnen hinaus gesta‐
pelt werden.
■ Gegenstände mit Verzurrgurten an Verzurrösen sichern 3 73.
■ Lose Gegenstände im Laderaum vor dem Verrutschen sichern, z. B.
mit einem Gepäckbodennetz.
■ Beim Transport von Gegenständen
im Laderaum dürfen die Rücken‐
lehnen der Rücksitze nicht nach vorn geneigt sein.
■ Ladung nicht über die Oberkante der Rückenlehnen hinausragen
lassen.■ Auf der Laderaumabdeckung bzw. der Instrumententafel keine Ge‐
genstände ablegen und den Sen‐
sor oben auf der Instrumententafel
nicht abdecken.
■ Die Ladung darf die Bedienung der
Pedale, der elektrischen Park‐
bremse und der Schaltung sowie
die Bewegungsfreiheit des Fahrers nicht behindern. Keine ungesicher‐
ten Gegenstände im Innenraum ab‐ legen.
■ Nicht mit geöffnetem Laderaum fahren.9 Warnung
Immer dafür sorgen, dass die La‐
dung sicher im Fahrzeug verstaut
ist. Ansonsten können Teile der
Ladung durch den Fahrzeug‐
innenraum geschleudert werden
und Verletzungen bzw. Schäden
an der Ladung oder am Fahrzeug
verursachen.
■ Die Zuladung ist die Differenz zwi‐ schen dem zulässigen Gesamtge‐
wicht (siehe Typschild 3 211) und
dem EU-Leergewicht.
Zur Berechnung des EU-Leerge‐
wichts die Daten für Ihr Fahrzeug in
die Gewichtstabelle am Anfang die‐ ser Betriebsanleitung eintragen.
Das EU-Leergewicht schließt das
Gewicht von Fahrer (68 kg), Ge‐ päck (7 kg) sowie Ölen und Flüs‐
sigkeiten (Tank zu 90 % gefüllt) ein.
Sonderausstattungen und Zubehör
erhöhen das Leergewicht.
■ Dachlast erhöht die Seitenwind‐ empfindlichkeit des Fahrzeugs und
verschlechtert das Fahrverhalten
durch einen höheren Fahrzeug‐
schwerpunkt. Last gleichmäßig
verteilen und mit Befestigungsgur‐
ten rutschsicher und fest verzurren. Reifendruck und Fahrzeugge‐
schwindigkeit dem Beladungszu‐
stand anpassen. Befestigungs‐
gurte öfter prüfen und nachspan‐
nen.
Nicht schneller als 120 km/h fah‐
ren.

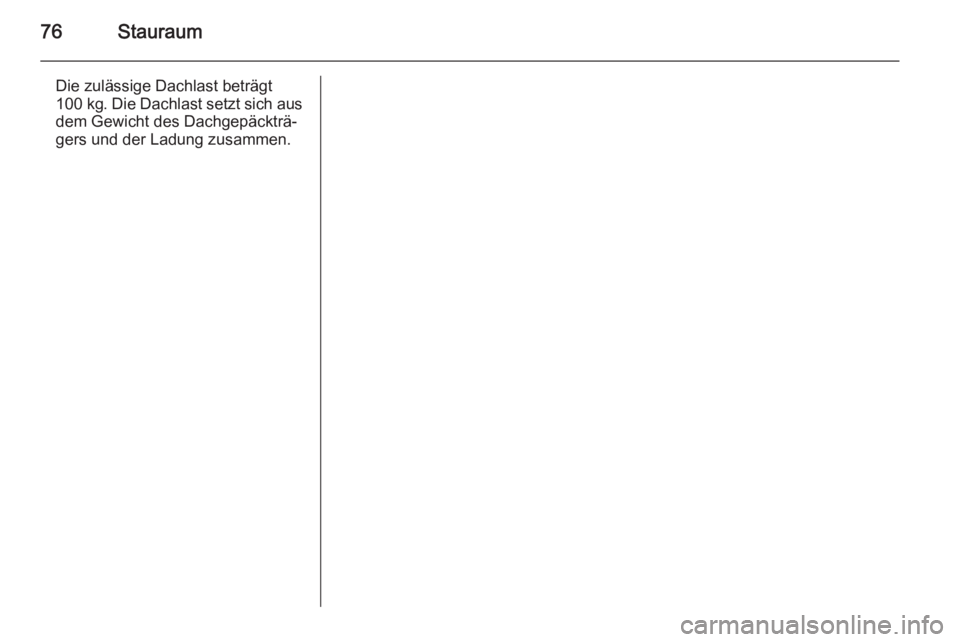

76Stauraum
Die zulässige Dachlast beträgt
100 kg . Die Dachlast setzt sich aus
dem Gewicht des Dachgepäckträ‐
gers und der Ladung zusammen.

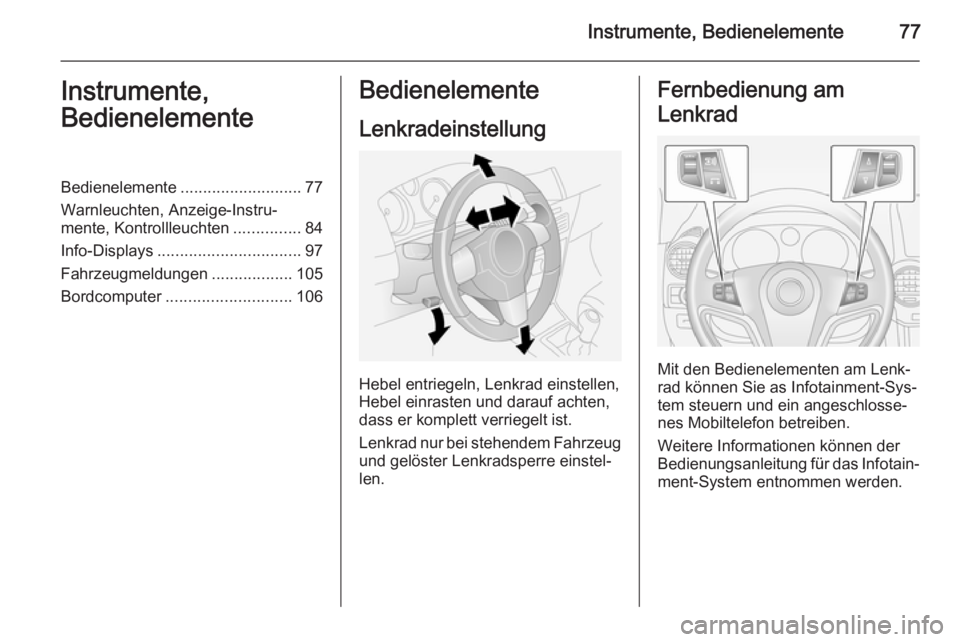

Instrumente, Bedienelemente77Instrumente,
BedienelementeBedienelemente ........................... 77
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten ...............84
Info-Displays ................................ 97
Fahrzeugmeldungen ..................105
Bordcomputer ............................ 106Bedienelemente
Lenkradeinstellung
Hebel entriegeln, Lenkrad einstellen,
Hebel einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am
Lenkrad
Mit den Bedienelementen am Lenk‐
rad können Sie as Infotainment-Sys‐
tem steuern und ein angeschlosse‐
nes Mobiltelefon betreiben.
Weitere Informationen können der
Bedienungsanleitung für das Infotain‐
ment-System entnommen werden.

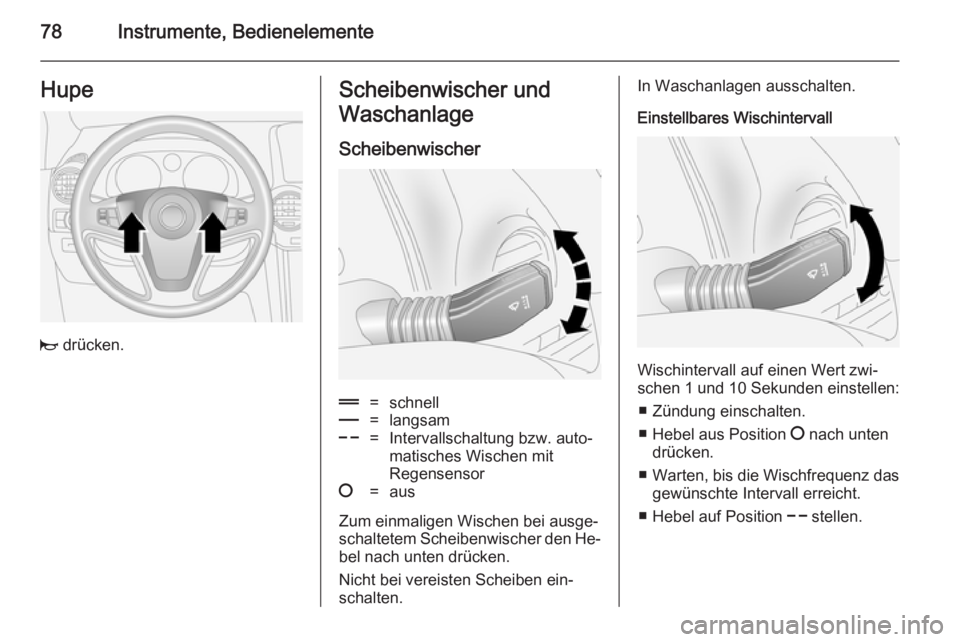

78Instrumente, BedienelementeHupe
j drücken.
Scheibenwischer und
Waschanlage
Scheibenwischer&=schnell%=langsam$=Intervallschaltung bzw. auto‐
matisches Wischen mit
Regensensor§=aus
Zum einmaligen Wischen bei ausge‐ schaltetem Scheibenwischer den He‐
bel nach unten drücken.
Nicht bei vereisten Scheiben ein‐
schalten.
In Waschanlagen ausschalten.
Einstellbares Wischintervall
Wischintervall auf einen Wert zwi‐
schen 1 und 10 Sekunden einstellen:
■ Zündung einschalten.
■ Hebel aus Position § nach unten
drücken.
■ Warten, bis die Wischfrequenz das
gewünschte Intervall erreicht.
■ Hebel auf Position $ stellen.
