Cuidado del vehículo169
Nota
El uso de una batería de vehículo
AGM distinta de la batería del ve‐
hículo original Opel puede menos‐
cabar el rendimiento del sistema stop-start.
Le recomendamos que acuda a un
taller para sustituir la batería del ve‐
hículo.
Sistema stop-start 3 132.
Carga de la batería del vehículo9 Advertencia
En vehículos con sistema stop-
start, asegúrese de que el poten‐
cial de carga no supere los
14,6 V si utiliza un cargador de ba‐ terías. En caso contrario, la bate‐
ría podría sufrir daños.
Arranque con cables 3 201.
Etiqueta de advertencia
Significado de los símbolos:
■ No acercar a chispas, llamas sin protección ni humo.
■ Proteger siempre los ojos. Los ga‐ ses explosivos pueden provocar le‐
siones e incluso ceguera.
■ Mantenga la batería del vehículo fuera del alcance de los niños.
■ La batería del vehículo contiene ácido sulfúrico que puede producir
ceguera o lesiones graves por que‐
maduras.
■ Vea el manual de usuario para ob‐ tener más información.
■ Puede haber gas explosivo cerca de la batería del vehículo.
Filtro de combustible
diésel
Purgue el agua residual del filtro de
combustible diésel en cada cambio
de aceite del motor.
Coloque un recipiente debajo de la
carcasa del filtro. Gire el tapón de va‐
ciado en sentido antihorario con un
destornillador adecuado para vaciar
el agua.
Page 172 of 235

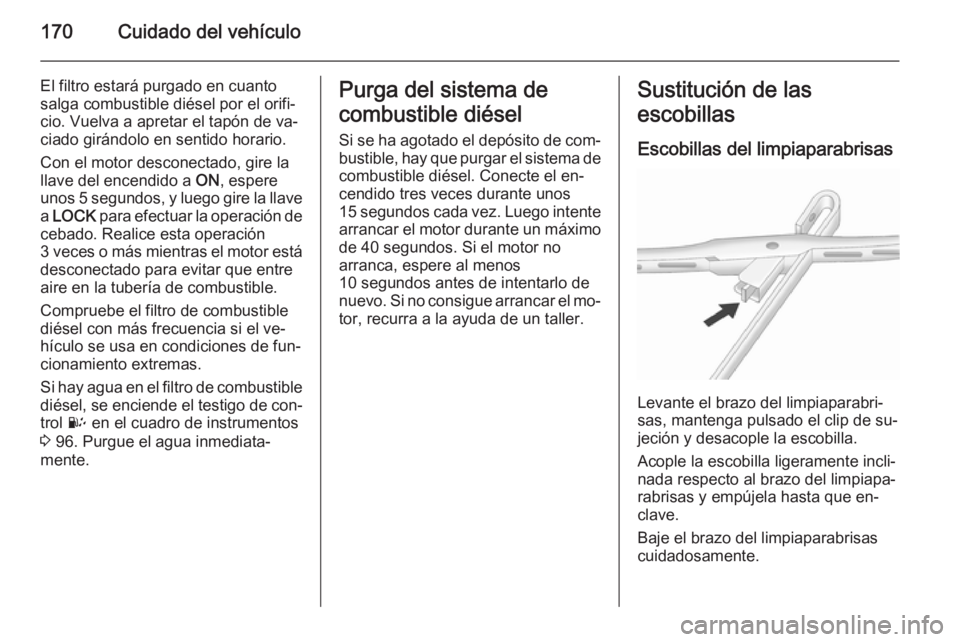

170Cuidado del vehículo
El filtro estará purgado en cuantosalga combustible diésel por el orifi‐
cio. Vuelva a apretar el tapón de va‐
ciado girándolo en sentido horario.
Con el motor desconectado, gire la
llave del encendido a ON, espere
unos 5 segundos, y luego gire la llave
a LOCK para efectuar la operación de
cebado. Realice esta operación
3 veces o más mientras el motor está desconectado para evitar que entre
aire en la tubería de combustible.
Compruebe el filtro de combustible
diésel con más frecuencia si el ve‐
hículo se usa en condiciones de fun‐
cionamiento extremas.
Si hay agua en el filtro de combustible
diésel, se enciende el testigo de con‐
trol U en el cuadro de instrumentos
3 96. Purgue el agua inmediata‐
mente.Purga del sistema de
combustible diésel
Si se ha agotado el depósito de com‐ bustible, hay que purgar el sistema de
combustible diésel. Conecte el en‐
cendido tres veces durante unos
15 segundos cada vez. Luego intente
arrancar el motor durante un máximo de 40 segundos. Si el motor no
arranca, espere al menos
10 segundos antes de intentarlo de
nuevo. Si no consigue arrancar el mo‐
tor, recurra a la ayuda de un taller.Sustitución de las
escobillas
Escobillas del limpiaparabrisas
Levante el brazo del limpiaparabri‐
sas, mantenga pulsado el clip de su‐
jeción y desacople la escobilla.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
clave.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Page 173 of 235

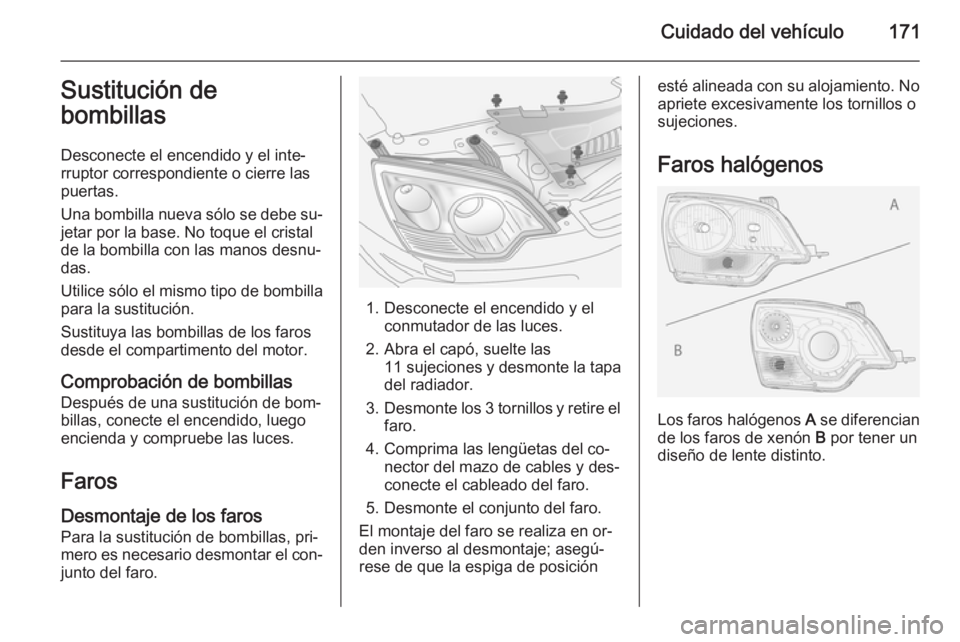

Cuidado del vehículo171Sustitución de
bombillas
Desconecte el encendido y el inte‐
rruptor correspondiente o cierre las
puertas.
Una bombilla nueva sólo se debe su‐ jetar por la base. No toque el cristalde la bombilla con las manos desnu‐das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas Después de una sustitución de bom‐billas, conecte el encendido, luego
encienda y compruebe las luces.
Faros
Desmontaje de los faros
Para la sustitución de bombillas, pri‐
mero es necesario desmontar el con‐ junto del faro.
1. Desconecte el encendido y el conmutador de las luces.
2. Abra el capó, suelte las 11 sujeciones y desmonte la tapa
del radiador.
3. Desmonte los 3 tornillos y retire el
faro.
4. Comprima las lengüetas del co‐ nector del mazo de cables y des‐
conecte el cableado del faro.
5. Desmonte el conjunto del faro.
El montaje del faro se realiza en or‐
den inverso al desmontaje; asegú‐
rese de que la espiga de posición
esté alineada con su alojamiento. No
apriete excesivamente los tornillos o
sujeciones.
Faros halógenos
Los faros halógenos A se diferencian
de los faros de xenón B por tener un
diseño de lente distinto.
Page 174 of 235

172Cuidado del vehículo

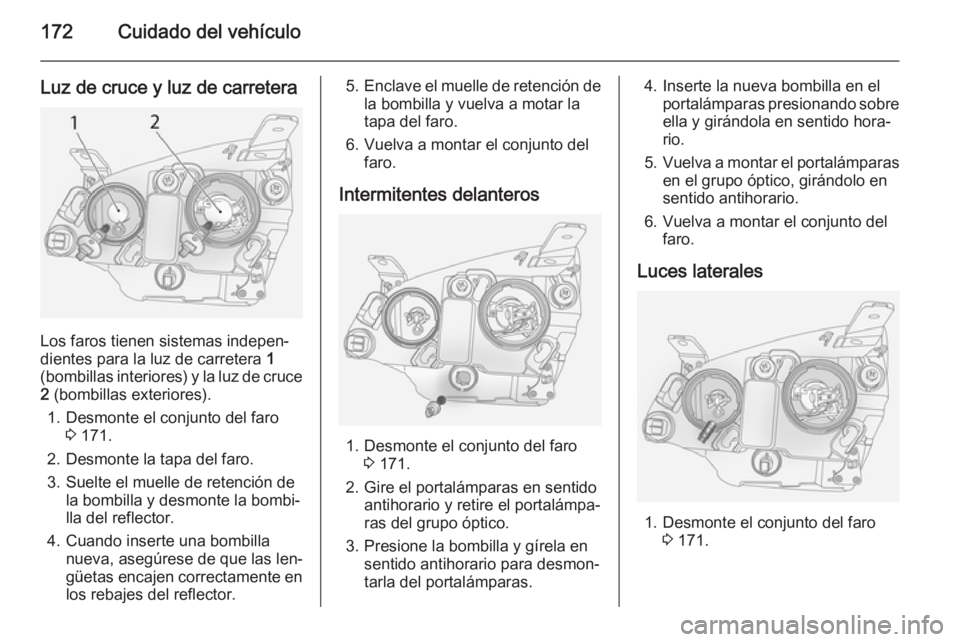

Luz de cruce y luz de carretera
Los faros tienen sistemas indepen‐
dientes para la luz de carretera 1
(bombillas interiores) y la luz de cruce
2 (bombillas exteriores).
1. Desmonte el conjunto del faro 3 171.
2. Desmonte la tapa del faro. 3. Suelte el muelle de retención de la bombilla y desmonte la bombi‐lla del reflector.
4. Cuando inserte una bombilla nueva, asegúrese de que las len‐
güetas encajen correctamente en los rebajes del reflector.
5. Enclave el muelle de retención de
la bombilla y vuelva a motar la
tapa del faro.
6. Vuelva a montar el conjunto del faro.
Intermitentes delanteros
1. Desmonte el conjunto del faro 3 171.
2. Gire el portalámparas en sentido antihorario y retire el portalámpa‐
ras del grupo óptico.
3. Presione la bombilla y gírela en sentido antihorario para desmon‐tarla del portalámparas.
4. Inserte la nueva bombilla en el portalámparas presionando sobre
ella y girándola en sentido hora‐
rio.
5. Vuelva a montar el portalámparas
en el grupo óptico, girándolo en
sentido antihorario.
6. Vuelva a montar el conjunto del faro.
Luces laterales
1. Desmonte el conjunto del faro 3 171.
Page 175 of 235

Cuidado del vehículo173

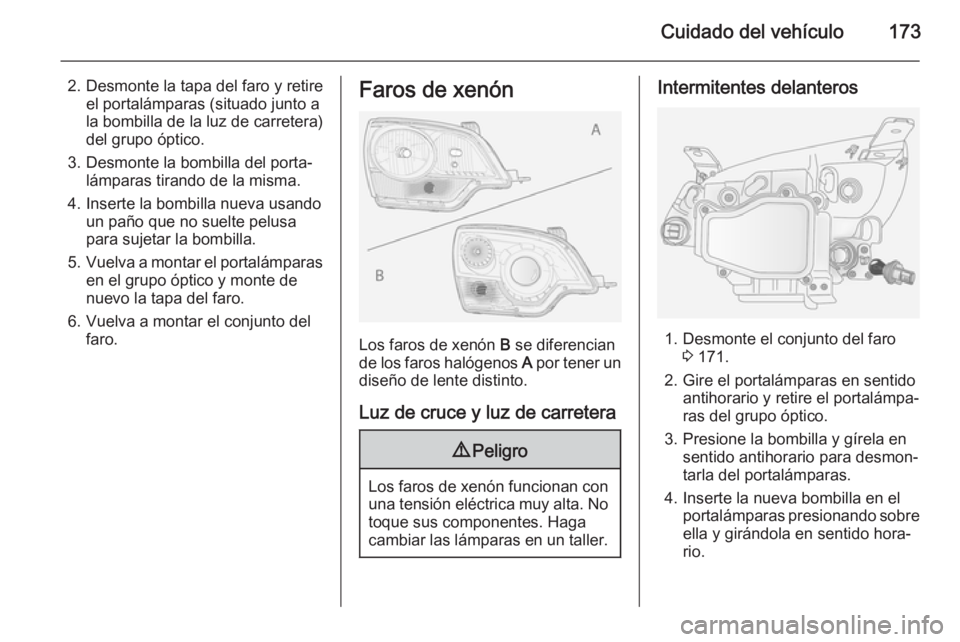

2. Desmonte la tapa del faro y retireel portalámparas (situado junto a
la bombilla de la luz de carretera)
del grupo óptico.
3. Desmonte la bombilla del porta‐ lámparas tirando de la misma.
4. Inserte la bombilla nueva usando un paño que no suelte pelusa
para sujetar la bombilla.
5. Vuelva a montar el portalámparas
en el grupo óptico y monte de
nuevo la tapa del faro.
6. Vuelva a montar el conjunto del faro.Faros de xenón
Los faros de xenón B se diferencian
de los faros halógenos A por tener un
diseño de lente distinto.
Luz de cruce y luz de carretera
9 Peligro
Los faros de xenón funcionan con
una tensión eléctrica muy alta. No
toque sus componentes. Haga
cambiar las lámparas en un taller.
Intermitentes delanteros
1. Desmonte el conjunto del faro 3 171.
2. Gire el portalámparas en sentido antihorario y retire el portalámpa‐
ras del grupo óptico.
3. Presione la bombilla y gírela en sentido antihorario para desmon‐tarla del portalámparas.
4. Inserte la nueva bombilla en el portalámparas presionando sobre
ella y girándola en sentido hora‐
rio.
Page 176 of 235

174Cuidado del vehículo

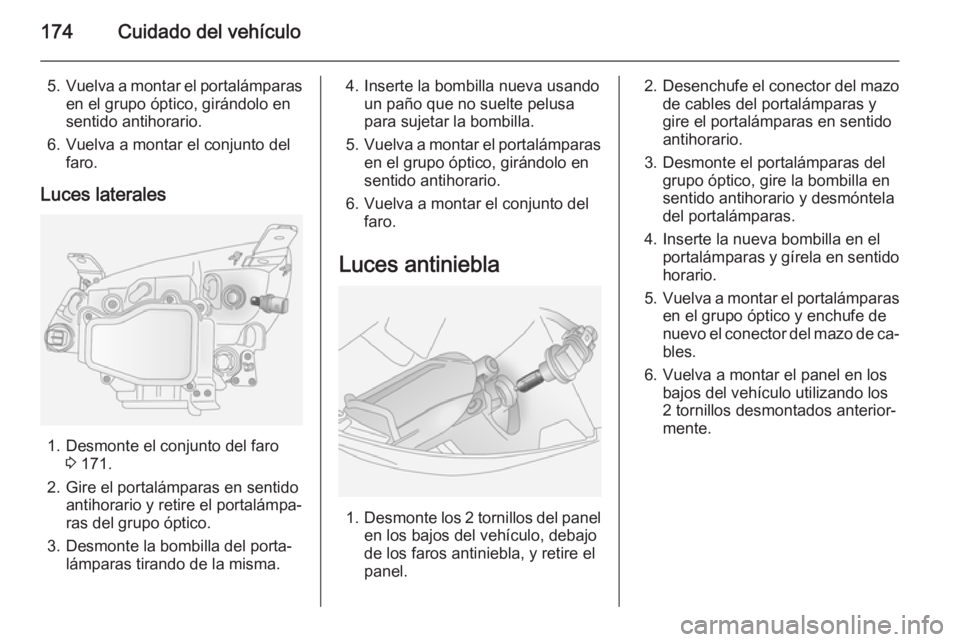

5.Vuelva a montar el portalámparas
en el grupo óptico, girándolo en
sentido antihorario.
6. Vuelva a montar el conjunto del faro.
Luces laterales
1. Desmonte el conjunto del faro 3 171.
2. Gire el portalámparas en sentido antihorario y retire el portalámpa‐
ras del grupo óptico.
3. Desmonte la bombilla del porta‐ lámparas tirando de la misma.
4. Inserte la bombilla nueva usandoun paño que no suelte pelusa
para sujetar la bombilla.
5. Vuelva a montar el portalámparas
en el grupo óptico, girándolo en
sentido antihorario.
6. Vuelva a montar el conjunto del faro.
Luces antiniebla
1. Desmonte los 2 tornillos del panel
en los bajos del vehículo, debajo de los faros antiniebla, y retire el
panel.
2. Desenchufe el conector del mazo
de cables del portalámparas y
gire el portalámparas en sentido
antihorario.
3. Desmonte el portalámparas del grupo óptico, gire la bombilla en
sentido antihorario y desmóntela del portalámparas.
4. Inserte la nueva bombilla en el portalámparas y gírela en sentido
horario.
5. Vuelva a montar el portalámparas
en el grupo óptico y enchufe de
nuevo el conector del mazo de ca‐ bles.
6. Vuelva a montar el panel en los bajos del vehículo utilizando los
2 tornillos desmontados anterior‐
mente.
Page 177 of 235

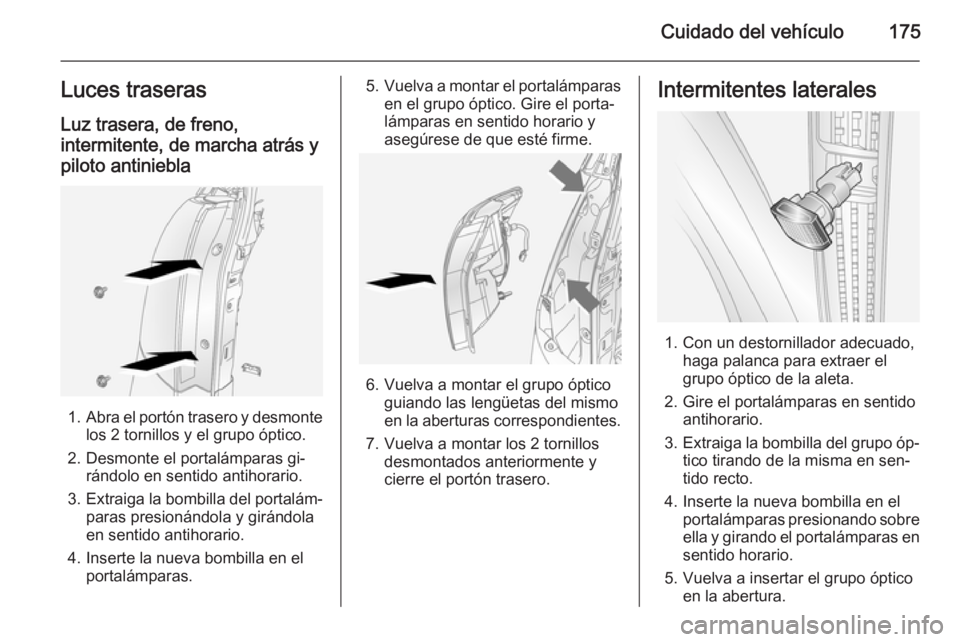

Cuidado del vehículo175Luces traserasLuz trasera, de freno,
intermitente, de marcha atrás y
piloto antiniebla
1. Abra el portón trasero y desmonte
los 2 tornillos y el grupo óptico.
2. Desmonte el portalámparas gi‐ rándolo en sentido antihorario.
3. Extraiga la bombilla del portalám‐
paras presionándola y girándola
en sentido antihorario.
4. Inserte la nueva bombilla en el portalámparas.
5. Vuelva a montar el portalámparas
en el grupo óptico. Gire el porta‐
lámparas en sentido horario y
asegúrese de que esté firme.
6. Vuelva a montar el grupo óptico guiando las lengüetas del mismo
en la aberturas correspondientes.
7. Vuelva a montar los 2 tornillos desmontados anteriormente y
cierre el portón trasero.
Intermitentes laterales
1. Con un destornillador adecuado, haga palanca para extraer el
grupo óptico de la aleta.
2. Gire el portalámparas en sentido antihorario.
3. Extraiga la bombilla del grupo óp‐
tico tirando de la misma en sen‐
tido recto.
4. Inserte la nueva bombilla en el portalámparas presionando sobreella y girando el portalámparas en
sentido horario.
5. Vuelva a insertar el grupo óptico en la abertura.
Page 178 of 235

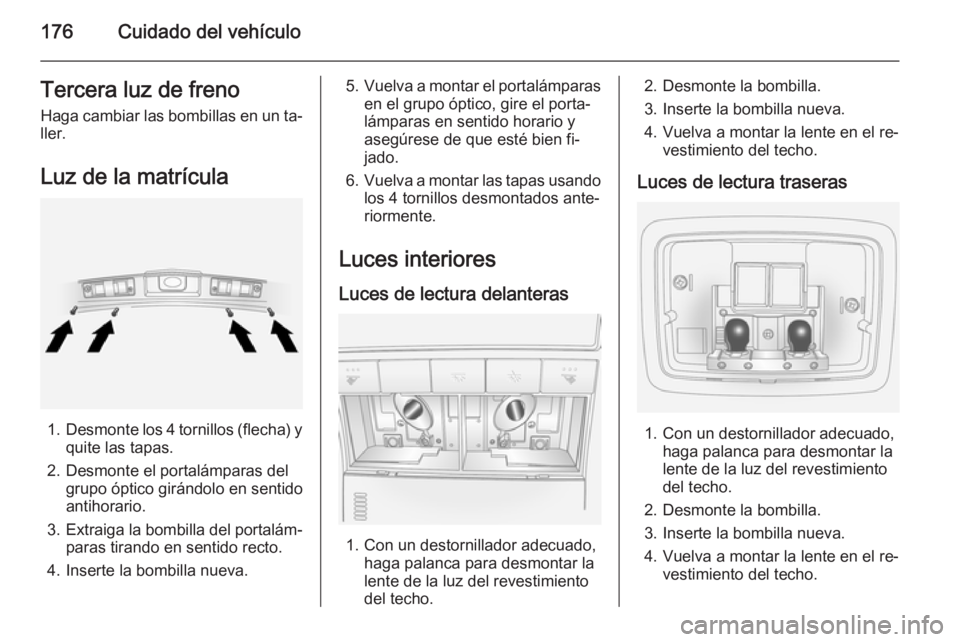

176Cuidado del vehículoTercera luz de freno
Haga cambiar las bombillas en un ta‐
ller.
Luz de la matrícula
1. Desmonte los 4 tornillos (flecha) y
quite las tapas.
2. Desmonte el portalámparas del grupo óptico girándolo en sentido
antihorario.
3. Extraiga la bombilla del portalám‐
paras tirando en sentido recto.
4. Inserte la bombilla nueva.
5. Vuelva a montar el portalámparas
en el grupo óptico, gire el porta‐
lámparas en sentido horario y
asegúrese de que esté bien fi‐
jado.
6. Vuelva a montar las tapas usando
los 4 tornillos desmontados ante‐
riormente.
Luces interiores Luces de lectura delanteras
1. Con un destornillador adecuado, haga palanca para desmontar la
lente de la luz del revestimiento
del techo.
2. Desmonte la bombilla.
3. Inserte la bombilla nueva.
4. Vuelva a montar la lente en el re‐ vestimiento del techo.
Luces de lectura traseras
1. Con un destornillador adecuado, haga palanca para desmontar la
lente de la luz del revestimiento
del techo.
2. Desmonte la bombilla.
3. Inserte la bombilla nueva.
4. Vuelva a montar la lente en el re‐ vestimiento del techo.
Page 179 of 235

Cuidado del vehículo177

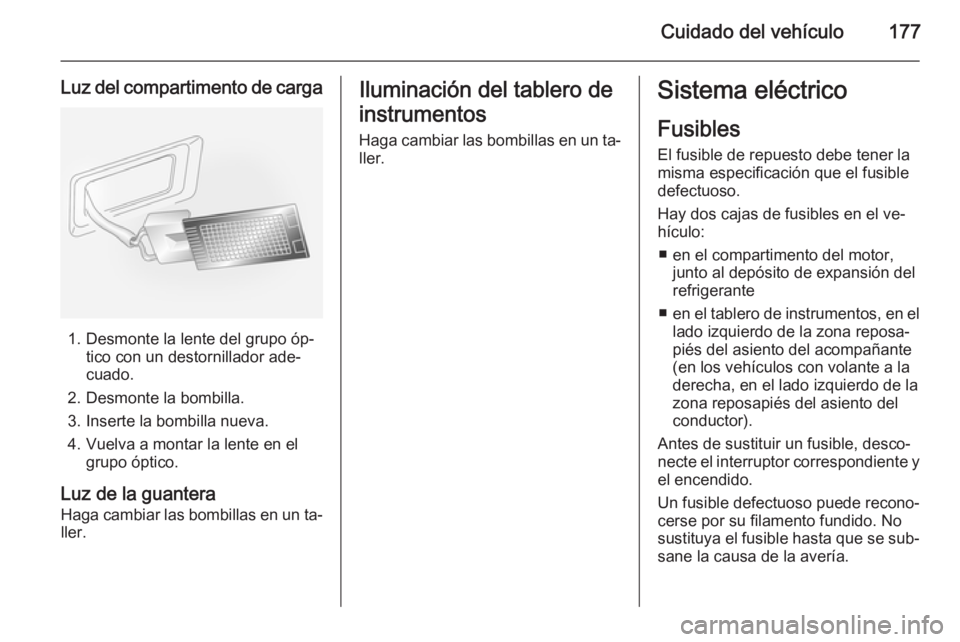

Luz del compartimento de carga
1. Desmonte la lente del grupo óp‐tico con un destornillador ade‐
cuado.
2. Desmonte la bombilla. 3. Inserte la bombilla nueva.
4. Vuelva a montar la lente en el grupo óptico.
Luz de la guantera
Haga cambiar las bombillas en un ta‐ ller.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un ta‐
ller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay dos cajas de fusibles en el ve‐
hículo:
■ en el compartimento del motor, junto al depósito de expansión del
refrigerante
■ en el tablero de instrumentos, en el
lado izquierdo de la zona reposa‐piés del asiento del acompañante
(en los vehículos con volante a la
derecha, en el lado izquierdo de la
zona reposapiés del asiento del
conductor).
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse por su filamento fundido. No
sustituya el fusible hasta que se sub‐
sane la causa de la avería.
Page 180 of 235

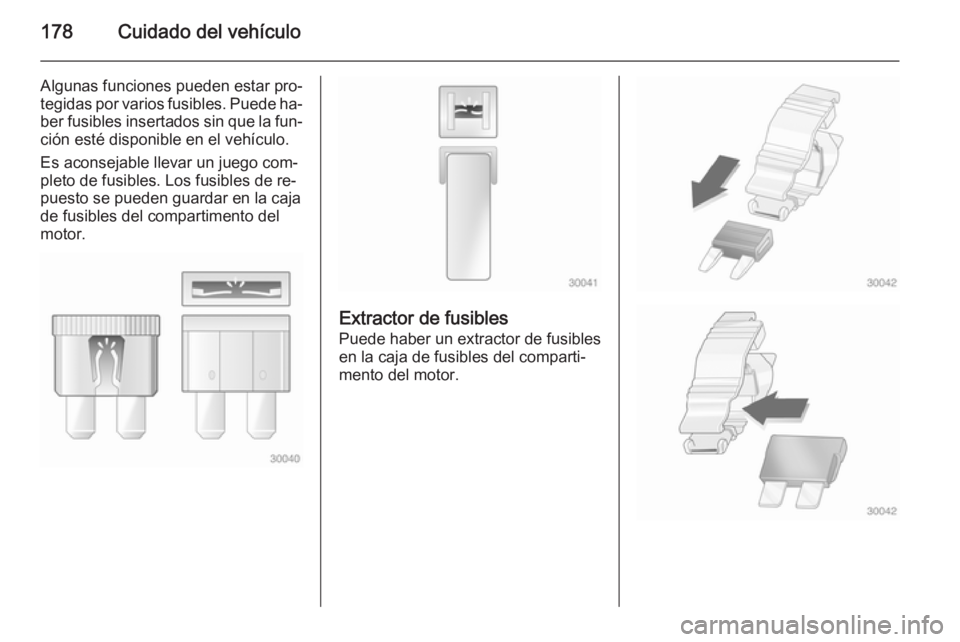

178Cuidado del vehículo
Algunas funciones pueden estar pro‐
tegidas por varios fusibles. Puede ha‐
ber fusibles insertados sin que la fun‐
ción esté disponible en el vehículo.
Es aconsejable llevar un juego com‐
pleto de fusibles. Los fusibles de re‐
puesto se pueden guardar en la caja
de fusibles del compartimento del
motor.
Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.
