Njega vozila169

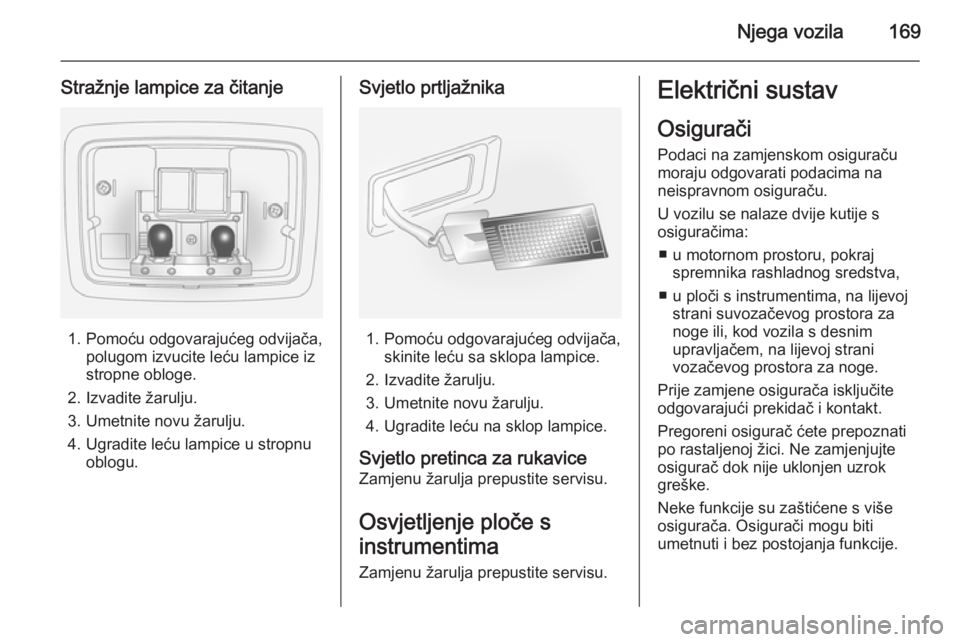

Stražnje lampice za čitanje
1. Pomoću odgovarajućeg odvijača,polugom izvucite leću lampice iz
stropne obloge.
2. Izvadite žarulju.
3. Umetnite novu žarulju.
4. Ugradite leću lampice u stropnu oblogu.
Svjetlo prtljažnika
1. Pomoću odgovarajućeg odvijača, skinite leću sa sklopa lampice.
2. Izvadite žarulju.
3. Umetnite novu žarulju.
4. Ugradite leću na sklop lampice.
Svjetlo pretinca za rukavice
Zamjenu žarulja prepustite servisu.
Osvjetljenje ploče s
instrumentima
Zamjenu žarulja prepustite servisu.
Električni sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
■ u motornom prostoru, pokraj spremnika rashladnog sredstva,
■ u ploči s instrumentima, na lijevoj strani suvozačevog prostora za
noge ili, kod vozila s desnim
upravljačem, na lijevoj strani
vozačevog prostora za noge.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača. Osigurači mogu biti
umetnuti i bez postojanja funkcije.

170Njega vozila

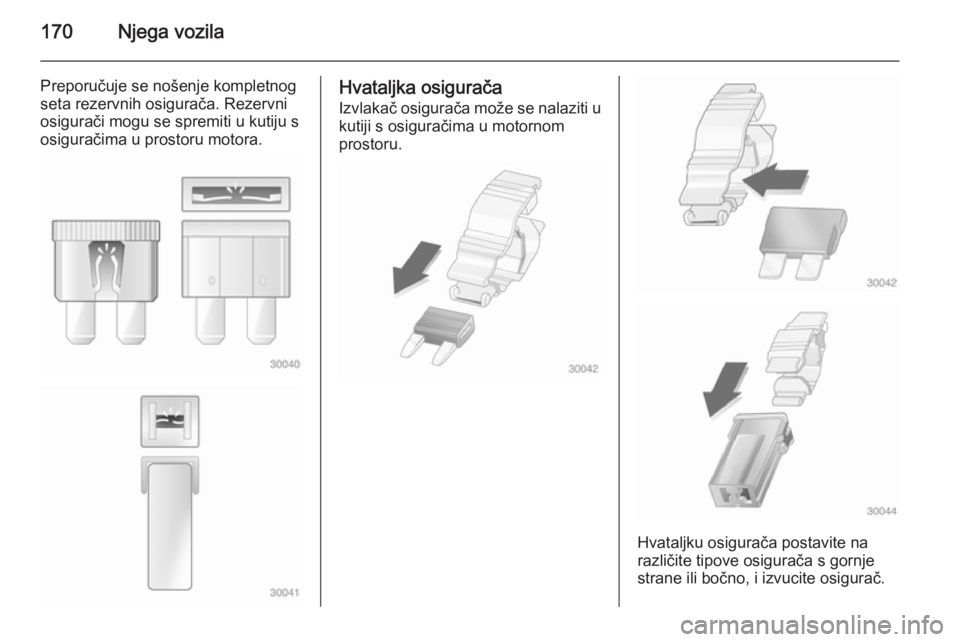

Preporučuje se nošenje kompletnog
seta rezervnih osigurača. Rezervni osigurači mogu se spremiti u kutiju s
osiguračima u prostoru motora.Hvataljka osigurača
Izvlakač osigurača može se nalaziti ukutiji s osiguračima u motornom
prostoru.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.

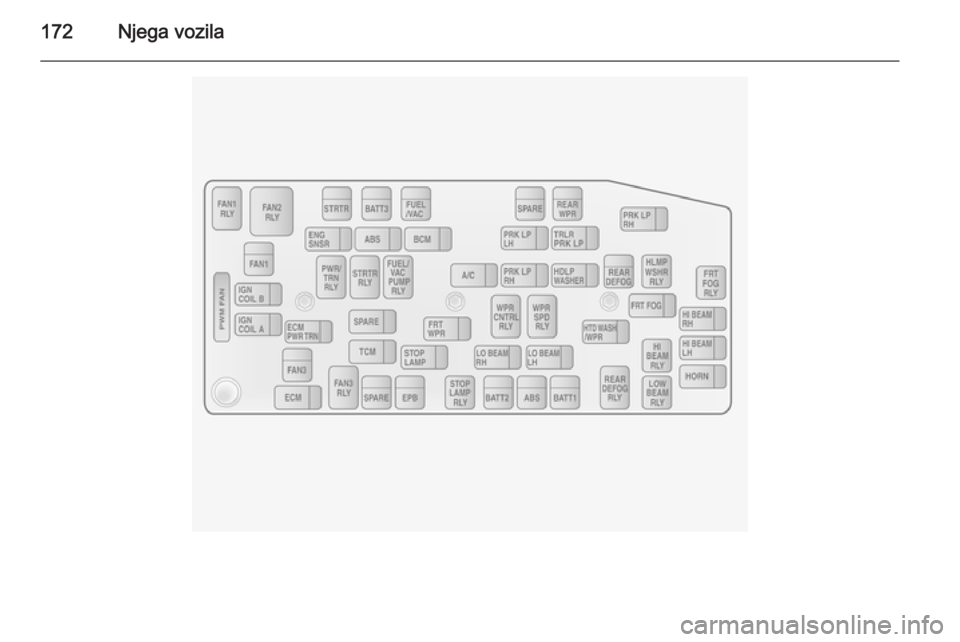

Njega vozila171Kutija s osiguračima u
prostoru motora
Kutija s osiguračima se nalazi pored
spremnika rashladnog sredstva u
motornom prostoru.
Za otvaranje, otkvačite poklopac i
otklopite ga prema gore.

172Njega vozila

Njega vozila173

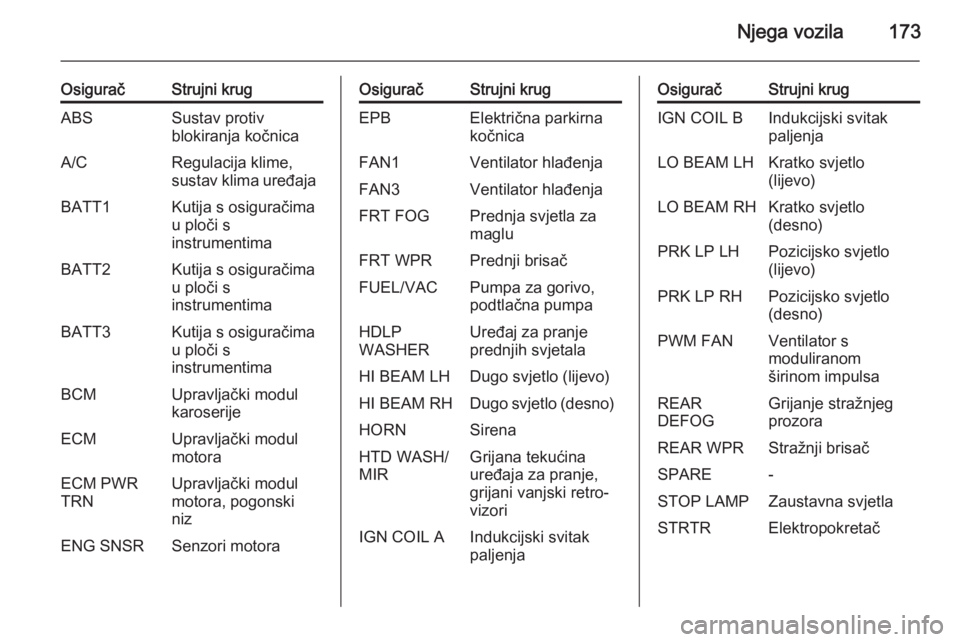

OsiguračStrujni krugABSSustav protiv
blokiranja kočnicaA/CRegulacija klime,
sustav klima uređajaBATT1Kutija s osiguračima
u ploči s
instrumentimaBATT2Kutija s osiguračima
u ploči s
instrumentimaBATT3Kutija s osiguračima
u ploči s
instrumentimaBCMUpravljački modul
karoserijeECMUpravljački modul
motoraECM PWR
TRNUpravljački modul
motora, pogonski
nizENG SNSRSenzori motoraOsiguračStrujni krugEPBElektrična parkirna
kočnicaFAN1Ventilator hlađenjaFAN3Ventilator hlađenjaFRT FOGPrednja svjetla za
magluFRT WPRPrednji brisačFUEL/VACPumpa za gorivo,
podtlačna pumpaHDLP
WASHERUređaj za pranje
prednjih svjetalaHI BEAM LHDugo svjetlo (lijevo)HI BEAM RHDugo svjetlo (desno)HORNSirenaHTD WASH/
MIRGrijana tekućina
uređaja za pranje,
grijani vanjski retro‐
vizoriIGN COIL AIndukcijski svitak
paljenjaOsiguračStrujni krugIGN COIL BIndukcijski svitak
paljenjaLO BEAM LHKratko svjetlo
(lijevo)LO BEAM RHKratko svjetlo
(desno)PRK LP LHPozicijsko svjetlo
(lijevo)PRK LP RHPozicijsko svjetlo
(desno)PWM FANVentilator s
moduliranom
širinom impulsaREAR
DEFOGGrijanje stražnjeg
prozoraREAR WPRStražnji brisačSPARE-STOP LAMPZaustavna svjetlaSTRTRElektropokretač

174Njega vozila
OsiguračStrujni krugTCMUpravljački modul
mjenjačaTRLR PRL LPPozicijska svjetla
prikolice
Nakon zamjene neispravnih
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

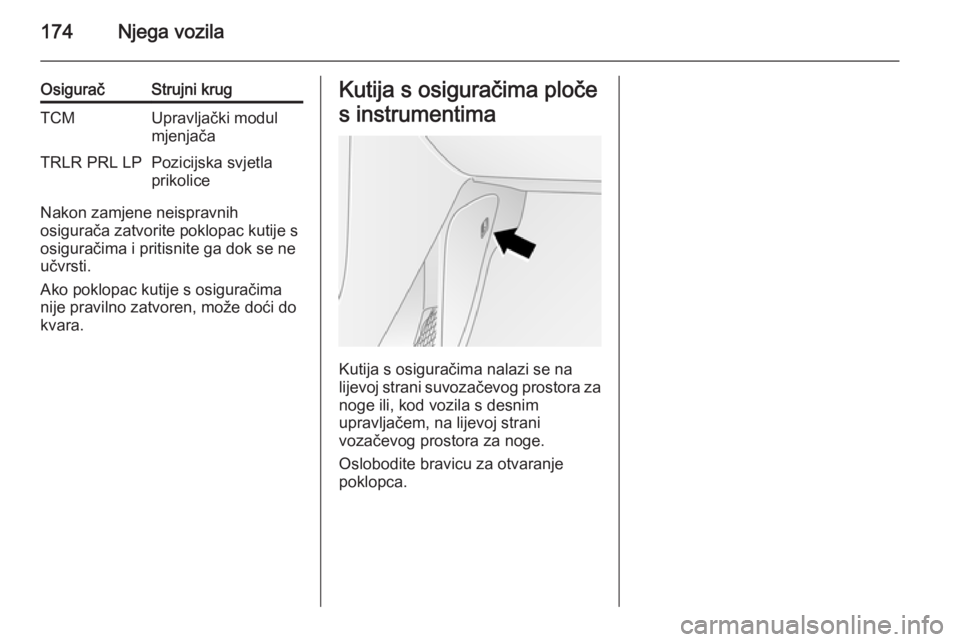

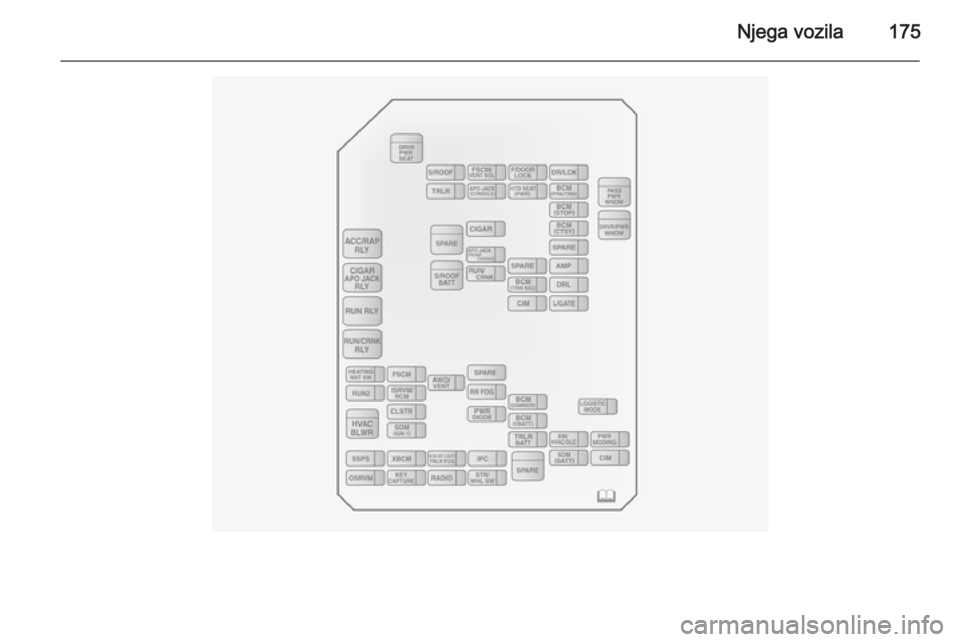

Kutija s osiguračima ploče
s instrumentima
Kutija s osiguračima nalazi se na
lijevoj strani suvozačevog prostora za
noge ili, kod vozila s desnim
upravljačem, na lijevoj strani
vozačevog prostora za noge.
Oslobodite bravicu za otvaranje
poklopca.

Njega vozila175

176Njega vozila

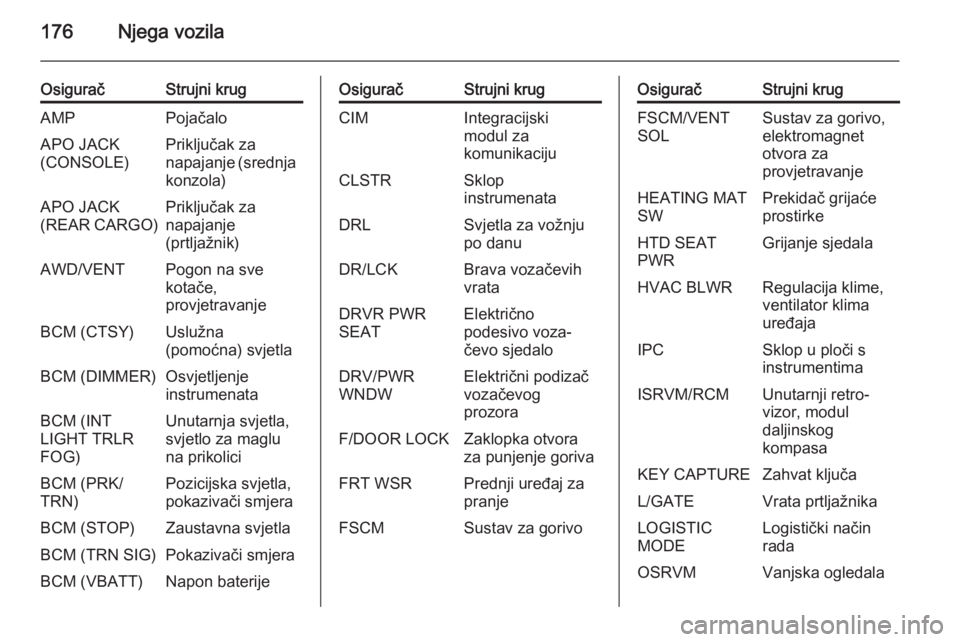

OsiguračStrujni krugAMPPojačaloAPO JACK
(CONSOLE)Priključak za
napajanje (srednja
konzola)APO JACK
(REAR CARGO)Priključak za
napajanje
(prtljažnik)AWD/VENTPogon na sve
kotače,
provjetravanjeBCM (CTSY)Uslužna
(pomoćna) svjetlaBCM (DIMMER)Osvjetljenje
instrumenataBCM (INT
LIGHT TRLR
FOG)Unutarnja svjetla,
svjetlo za maglu
na prikoliciBCM (PRK/
TRN)Pozicijska svjetla,
pokazivači smjeraBCM (STOP)Zaustavna svjetlaBCM (TRN SIG)Pokazivači smjeraBCM (VBATT)Napon baterijeOsiguračStrujni krugCIMIntegracijski
modul za
komunikacijuCLSTRSklop
instrumenataDRLSvjetla za vožnju
po danuDR/LCKBrava vozačevih
vrataDRVR PWR
SEATElektrično
podesivo voza‐
čevo sjedaloDRV/PWR
WNDWElektrični podizač
vozačevog
prozoraF/DOOR LOCKZaklopka otvora
za punjenje gorivaFRT WSRPrednji uređaj za
pranjeFSCMSustav za gorivoOsiguračStrujni krugFSCM/VENT
SOLSustav za gorivo,
elektromagnet
otvora za
provjetravanjeHEATING MAT
SWPrekidač grijaće
prostirkeHTD SEAT
PWRGrijanje sjedalaHVAC BLWRRegulacija klime,
ventilator klima
uređajaIPCSklop u ploči s
instrumentimaISRVM/RCMUnutarnji retro‐
vizor, modul
daljinskog
kompasaKEY CAPTUREZahvat ključaL/GATEVrata prtljažnikaLOGISTIC
MODELogistički način
radaOSRVMVanjska ogledala

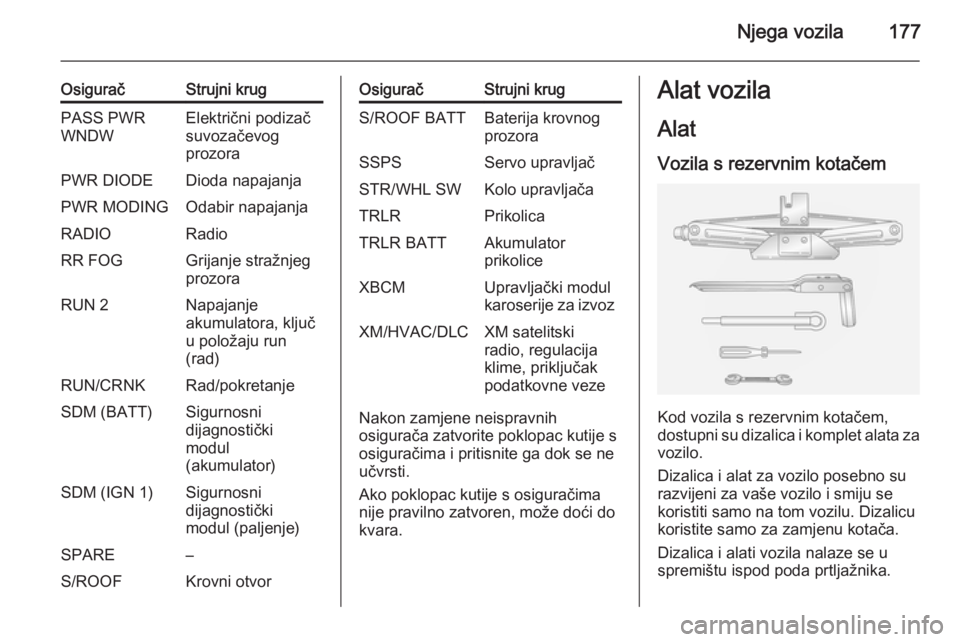

Njega vozila177
OsiguračStrujni krugPASS PWR
WNDWElektrični podizač
suvozačevog
prozoraPWR DIODEDioda napajanjaPWR MODINGOdabir napajanjaRADIORadioRR FOGGrijanje stražnjeg
prozoraRUN 2Napajanje
akumulatora, ključ
u položaju run
(rad)RUN/CRNKRad/pokretanjeSDM (BATT)Sigurnosni
dijagnostički
modul
(akumulator)SDM (IGN 1)Sigurnosni
dijagnostički
modul (paljenje)SPARE–S/ROOFKrovni otvorOsiguračStrujni krugS/ROOF BATTBaterija krovnog
prozoraSSPSServo upravljačSTR/WHL SWKolo upravljačaTRLRPrikolicaTRLR BATTAkumulator
prikoliceXBCMUpravljački modul
karoserije za izvozXM/HVAC/DLCXM satelitski
radio, regulacija
klime, priključak
podatkovne veze
Nakon zamjene neispravnih
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Alat vozila
Alat
Vozila s rezervnim kotačem
Kod vozila s rezervnim kotačem,
dostupni su dizalica i komplet alata za
vozilo.
Dizalica i alat za vozilo posebno su
razvijeni za vaše vozilo i smiju se
koristiti samo na tom vozilu. Dizalicu
koristite samo za zamjenu kotača.
Dizalica i alati vozila nalaze se u spremištu ispod poda prtljažnika.

178Njega vozila

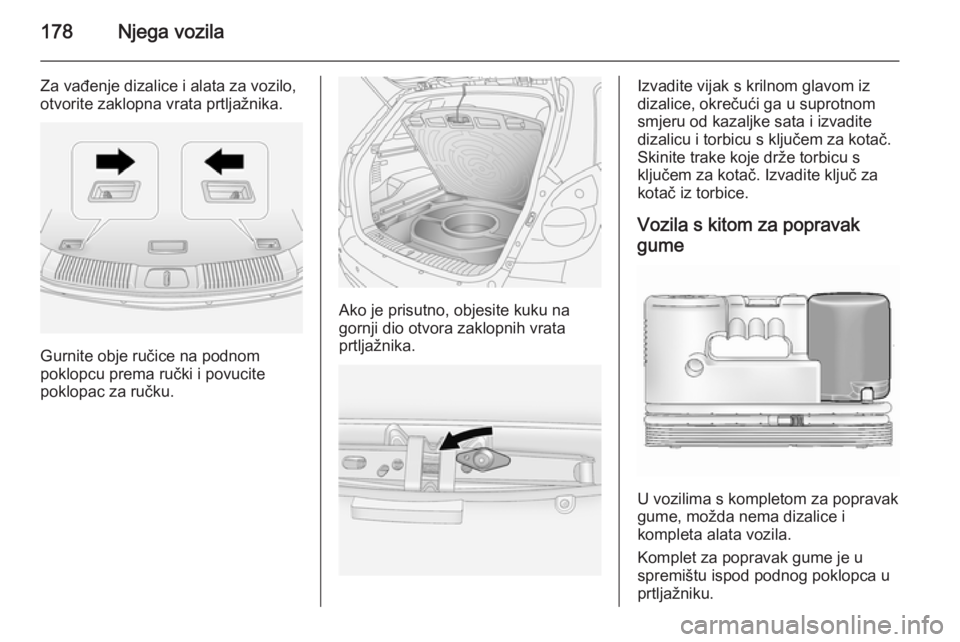

Za vađenje dizalice i alata za vozilo,otvorite zaklopna vrata prtljažnika.
Gurnite obje ručice na podnom
poklopcu prema ručki i povucite
poklopac za ručku.
Ako je prisutno, objesite kuku na
gornji dio otvora zaklopnih vrata
prtljažnika.
Izvadite vijak s krilnom glavom iz
dizalice, okrečući ga u suprotnom
smjeru od kazaljke sata i izvadite
dizalicu i torbicu s ključem za kotač. Skinite trake koje drže torbicu s
ključem za kotač. Izvadite ključ za
kotač iz torbice.
Vozila s kitom za popravak
gume
U vozilima s kompletom za popravak
gume, možda nema dizalice i
kompleta alata vozila.
Komplet za popravak gume je u
spremištu ispod podnog poklopca u prtljažniku.
