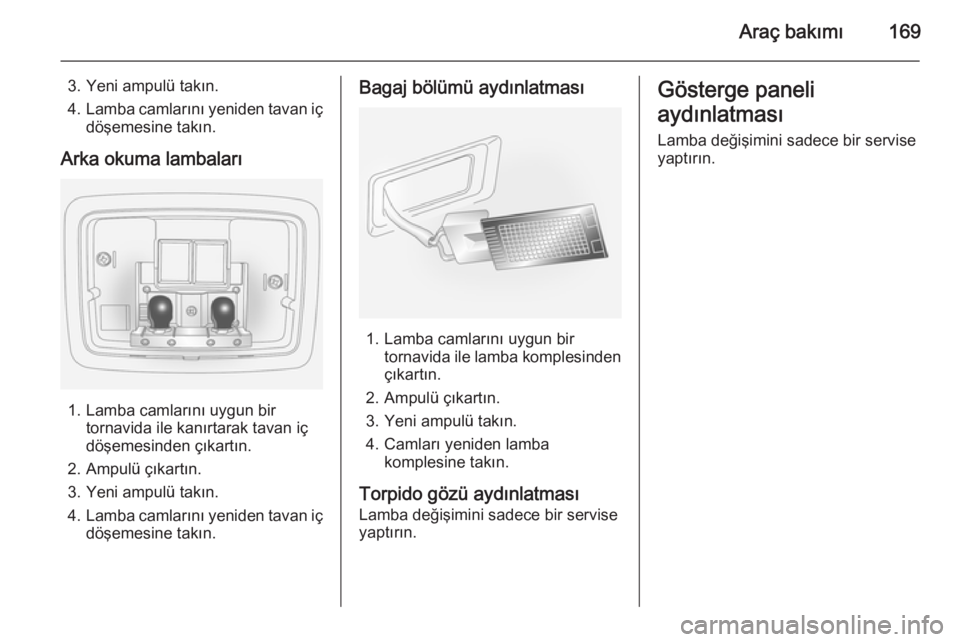

3. Yeni ampulü takın.
4. Lamba camlarını yeniden tavan iç
döşemesine takın.
Arka okuma lambaları
1. Lamba camlarını uygun bir tornavida ile kanırtarak tavan iç
döşemesinden çıkartın.
2. Ampulü çıkartın.
3. Yeni ampulü takın.
4. Lamba camlarını yeniden tavan iç
döşemesine takın.
Bagaj bölümü aydınlatması
1. Lamba camlarını uygun bir tornavida ile lamba komplesinden
çıkartın.
2. Ampulü çıkartın.
3. Yeni ampulü takın.
4. Camları yeniden lamba komplesine takın.
Torpido gözü aydınlatması
Lamba değişimini sadece bir servise yaptırın.
Gösterge paneli
aydınlatması
Lamba değişimini sadece bir servise
yaptırın.

170Araç bakımıElektronik sistem

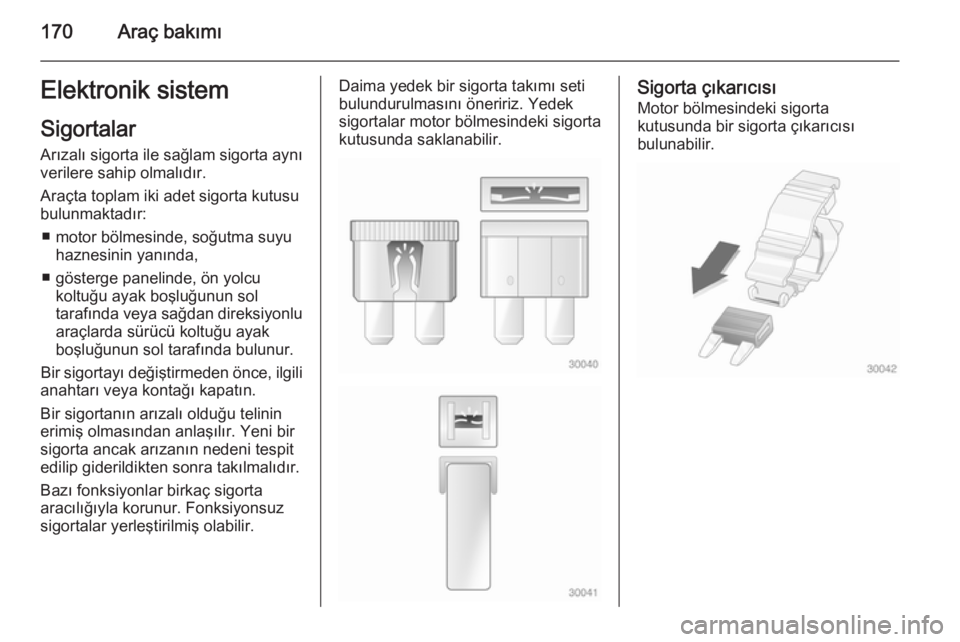

Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam iki adet sigorta kutusu
bulunmaktadır:
■ motor bölmesinde, soğutma suyu haznesinin yanında,
■ gösterge panelinde, ön yolcu koltuğu ayak boşluğunun sol
tarafında veya sağdan direksiyonlu
araçlarda sürücü koltuğu ayak
boşluğunun sol tarafında bulunur.
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur. Fonksiyonsuz
sigortalar yerleştirilmiş olabilir.Daima yedek bir sigorta takımı seti bulundurulmasını öneririz. Yedek
sigortalar motor bölmesindeki sigorta kutusunda saklanabilir.Sigorta çıkarıcısı
Motor bölmesindeki sigorta
kutusunda bir sigorta çıkarıcısı
bulunabilir.

Araç bakımı171

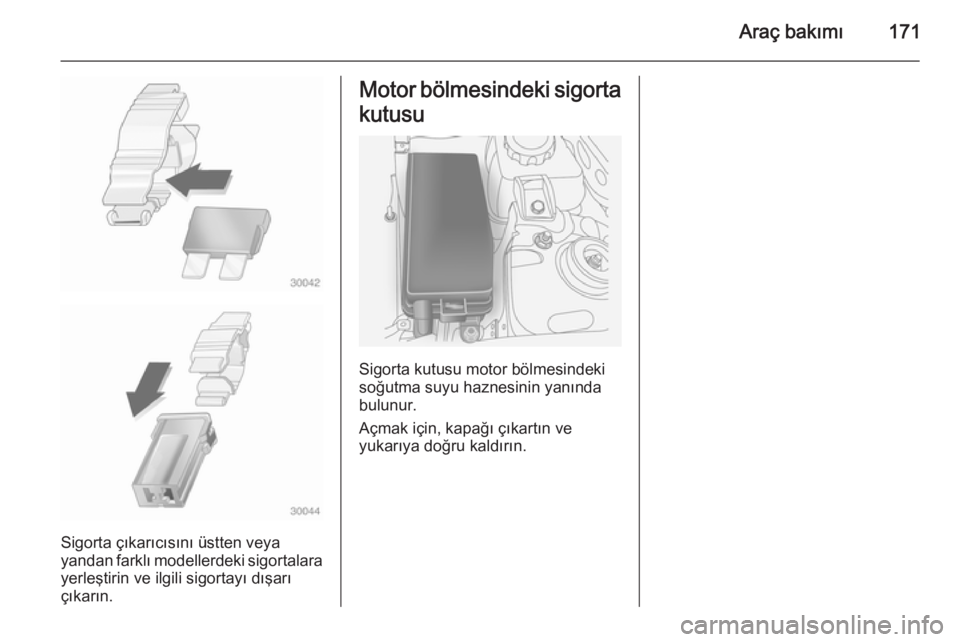

Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.

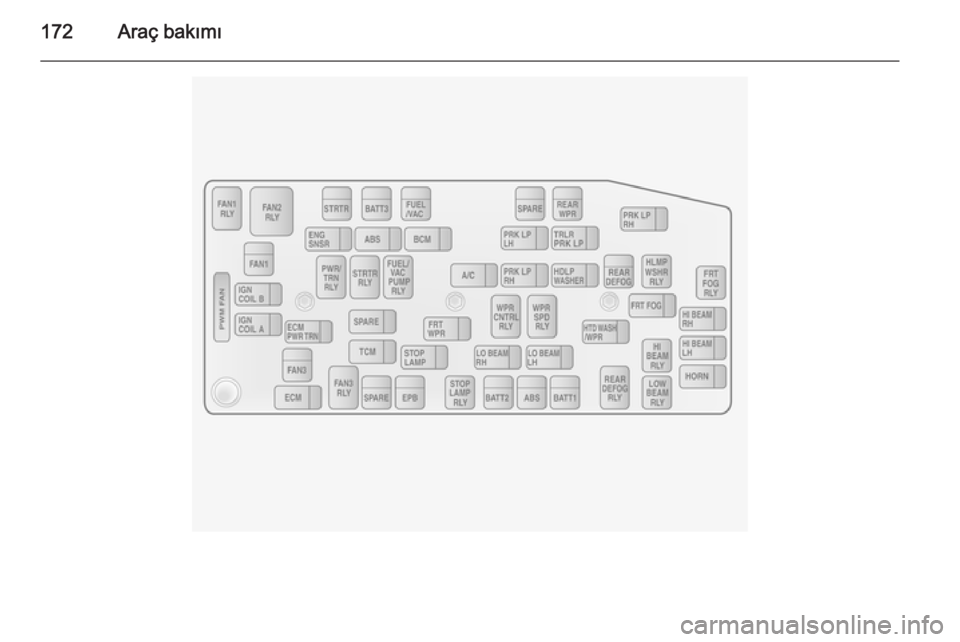

Motor bölmesindeki sigorta
kutusu
Sigorta kutusu motor bölmesindeki
soğutma suyu haznesinin yanında
bulunur.
Açmak için, kapağı çıkartın ve
yukarıya doğru kaldırın.

172Araç bakımı

Araç bakımı173

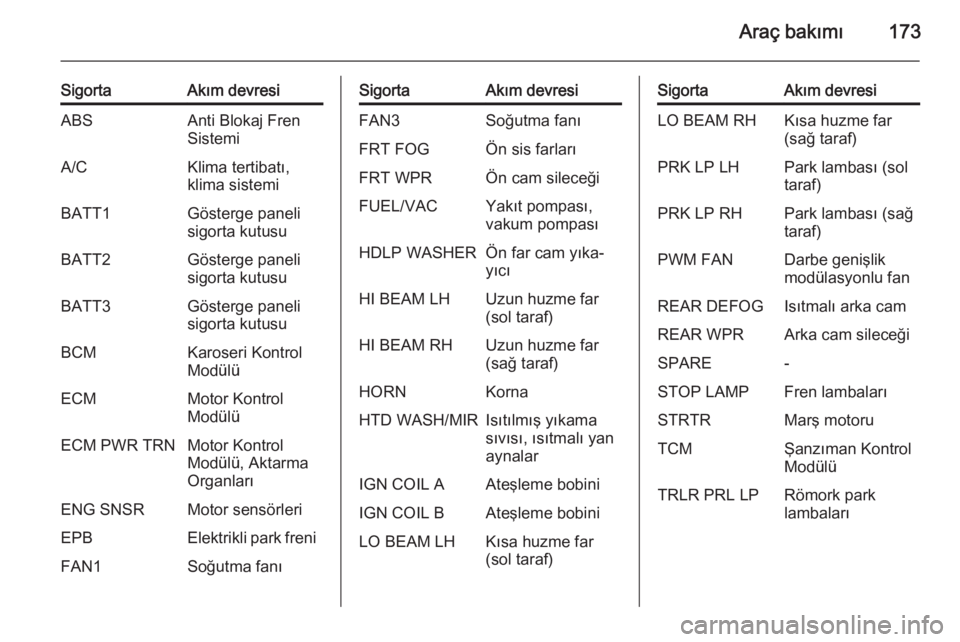

SigortaAkım devresiABSAnti Blokaj Fren
SistemiA/CKlima tertibatı,
klima sistemiBATT1Gösterge paneli
sigorta kutusuBATT2Gösterge paneli
sigorta kutusuBATT3Gösterge paneli
sigorta kutusuBCMKaroseri Kontrol
ModülüECMMotor Kontrol
ModülüECM PWR TRNMotor Kontrol
Modülü, Aktarma
OrganlarıENG SNSRMotor sensörleriEPBElektrikli park freniFAN1Soğutma fanıSigortaAkım devresiFAN3Soğutma fanıFRT FOGÖn sis farlarıFRT WPRÖn cam sileceğiFUEL/VACYakıt pompası,
vakum pompasıHDLP WASHERÖn far cam yıka‐
yıcıHI BEAM LHUzun huzme far
(sol taraf)HI BEAM RHUzun huzme far
(sağ taraf)HORNKornaHTD WASH/MIRIsıtılmış yıkama
sıvısı, ısıtmalı yan
aynalarIGN COIL AAteşleme bobiniIGN COIL BAteşleme bobiniLO BEAM LHKısa huzme far
(sol taraf)SigortaAkım devresiLO BEAM RHKısa huzme far
(sağ taraf)PRK LP LHPark lambası (sol
taraf)PRK LP RHPark lambası (sağ
taraf)PWM FANDarbe genişlik
modülasyonlu fanREAR DEFOGIsıtmalı arka camREAR WPRArka cam sileceğiSPARE-STOP LAMPFren lambalarıSTRTRMarş motoruTCMŞanzıman Kontrol
ModülüTRLR PRL LPRömork park
lambaları

174Araç bakımı
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.

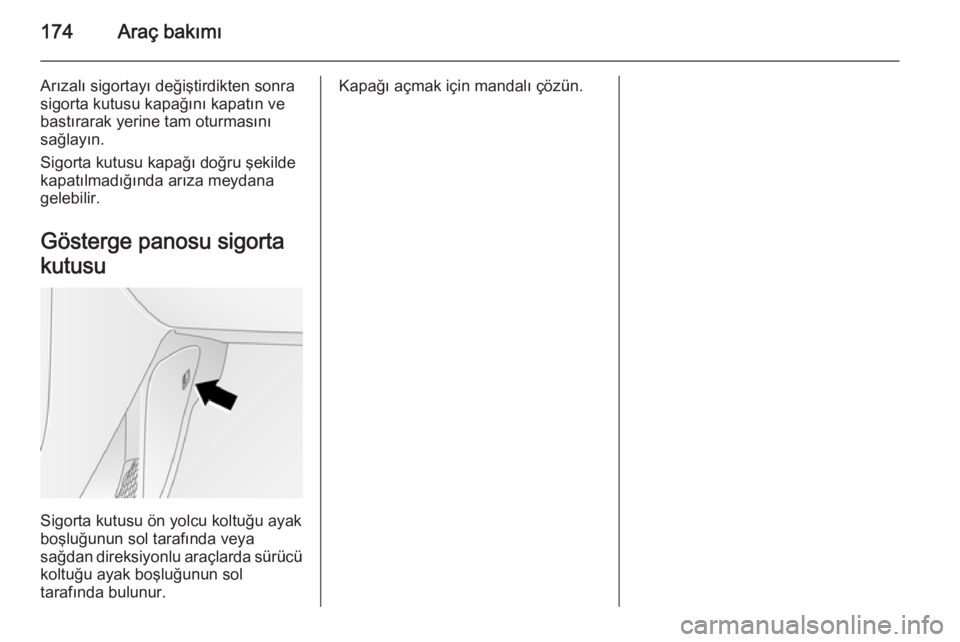

Gösterge panosu sigorta
kutusu
Sigorta kutusu ön yolcu koltuğu ayak
boşluğunun sol tarafında veya
sağdan direksiyonlu araçlarda sürücü
koltuğu ayak boşluğunun sol
tarafında bulunur.
Kapağı açmak için mandalı çözün.

Araç bakımı175

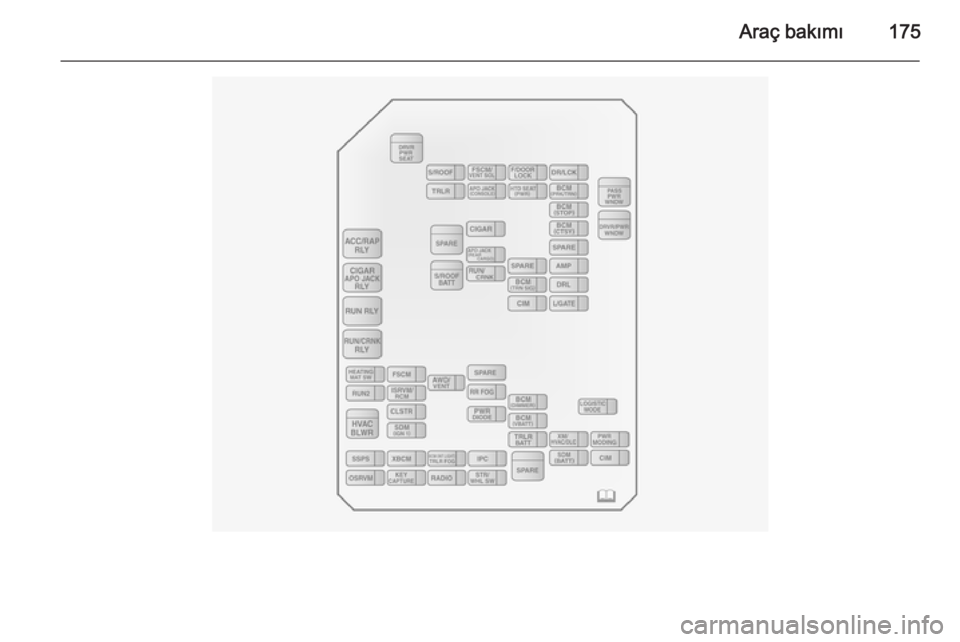

176Araç bakımı
SigortaAkım devresiAMPAmplifikatörAPO JACK
(CONSOLE)Aksesuar prizi
(orta konsol)APO JACK (REAR
CARGO)Aksesuar prizi
(bagaj bölümü)AWD/VENTTüm teker‐
lerden çekiş,
havalandırmaBCM (CTSY)İç aydınlatma
lambalarıBCM (DIMMER)Gösterge aydın‐ latmasıBCM (INT LIGHT
TRLR FOG)Kabin içi
lambalar,
römork sis
lambasıBCM (PRK/TRN)Park lambaları,
dönüş sinyalleriBCM (STOP)Fren lambalarıBCM (TRN SIG)Dönüş sinyal
lambalarıSigortaAkım devresiBCM (VBATT)Pil gücüCIMİletişim Uyum
ModülüCLSTRGöstergelerDRLGündüz sürüş
farlarıDR/LCKSürücü kapısı
kilidiDRVR PWR SEATElektrikli sürücü
koltuğuDRV/PWR WNDWElektrikli sürücü
camıF/DOOR LOCKYakıt deposu
kapağıFRT WSRÖn cam yıkayıcıFSCMYakıt sistemiFSCM/VENT SOLYakıt sistemi,
havalandırma
solenoidiSigortaAkım devresiHEATING MAT
SWIsıtmalı paspas
anahtarıHTD SEAT PWRKoltuk ısıtıcısıHVAC BLWRKlima tertibatı,
klima fanıIPCKombine
göstergeISRVM/RCMİç dikiz aynası,
uzaktan pusula
modülüKEY CAPTURETuş kaydıL/GATEBagaj kapısıLOGISTIC MODELojistik moduOSRVMYan aynalarPASS PWR
WNDWElektrikli sürücü
camıPWR DIODEGüç diyoduPWR MODINGGüç modu oluş‐
turma

Araç bakımı177

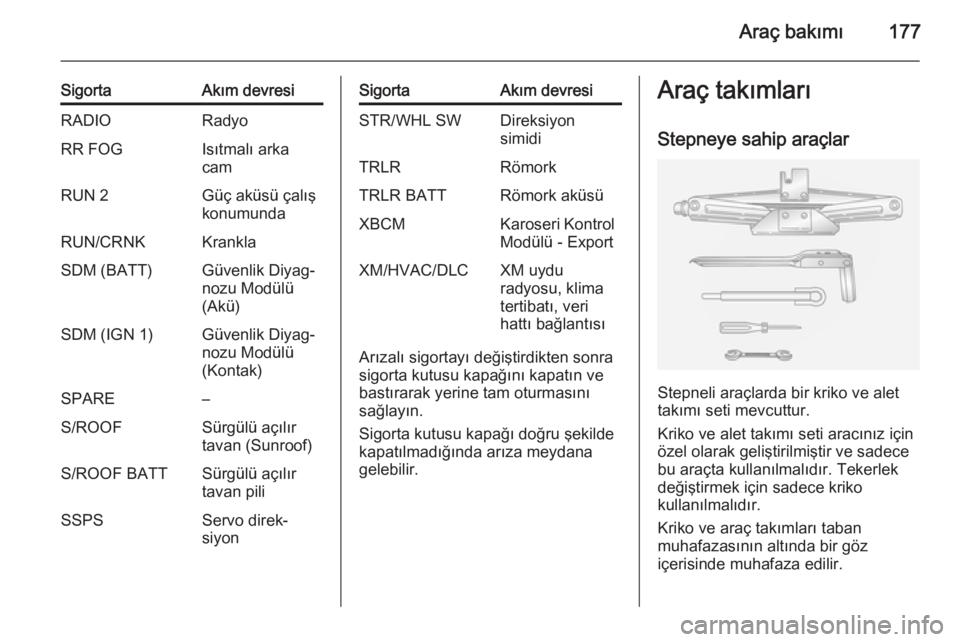

SigortaAkım devresiRADIORadyoRR FOGIsıtmalı arka
camRUN 2Güç aküsü çalış
konumundaRUN/CRNKKranklaSDM (BATT)Güvenlik Diyag‐
nozu Modülü
(Akü)SDM (IGN 1)Güvenlik Diyag‐
nozu Modülü
(Kontak)SPARE–S/ROOFSürgülü açılır
tavan (Sunroof)S/ROOF BATTSürgülü açılır
tavan piliSSPSServo direk‐
siyonSigortaAkım devresiSTR/WHL SWDireksiyon
simidiTRLRRömorkTRLR BATTRömork aküsüXBCMKaroseri Kontrol
Modülü - ExportXM/HVAC/DLCXM uydu
radyosu, klima
tertibatı, veri
hattı bağlantısı
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Araç takımları
Stepneye sahip araçlar
Stepneli araçlarda bir kriko ve alet
takımı seti mevcuttur.
Kriko ve alet takımı seti aracınız için
özel olarak geliştirilmiştir ve sadece
bu araçta kullanılmalıdır. Tekerlek
değiştirmek için sadece kriko
kullanılmalıdır.
Kriko ve araç takımları taban
muhafazasının altında bir göz
içerisinde muhafaza edilir.

178Araç bakımı

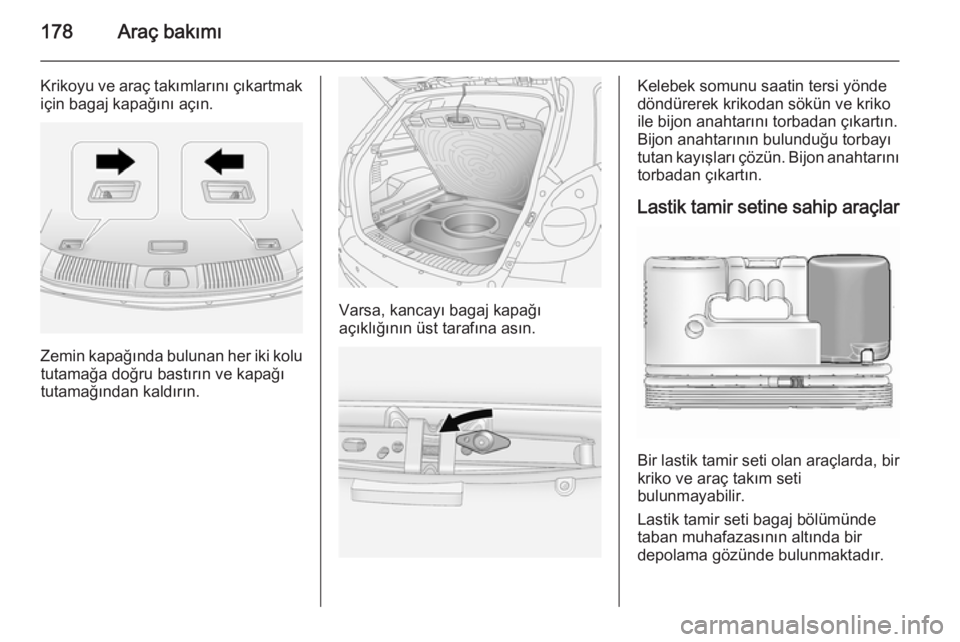

Krikoyu ve araç takımlarını çıkartmakiçin bagaj kapağını açın.
Zemin kapağında bulunan her iki kolututamağa doğru bastırın ve kapağı
tutamağından kaldırın.
Varsa, kancayı bagaj kapağı
açıklığının üst tarafına asın.
Kelebek somunu saatin tersi yönde
döndürerek krikodan sökün ve kriko
ile bijon anahtarını torbadan çıkartın.
Bijon anahtarının bulunduğu torbayı
tutan kayışları çözün. Bijon anahtarını
torbadan çıkartın.
Lastik tamir setine sahip araçlar
Bir lastik tamir seti olan araçlarda, bir kriko ve araç takım seti
bulunmayabilir.
Lastik tamir seti bagaj bölümünde
taban muhafazasının altında bir
depolama gözünde bulunmaktadır.
