OPEL ANTARA 2014.5 Savininko vadovas (in Lithuanian)

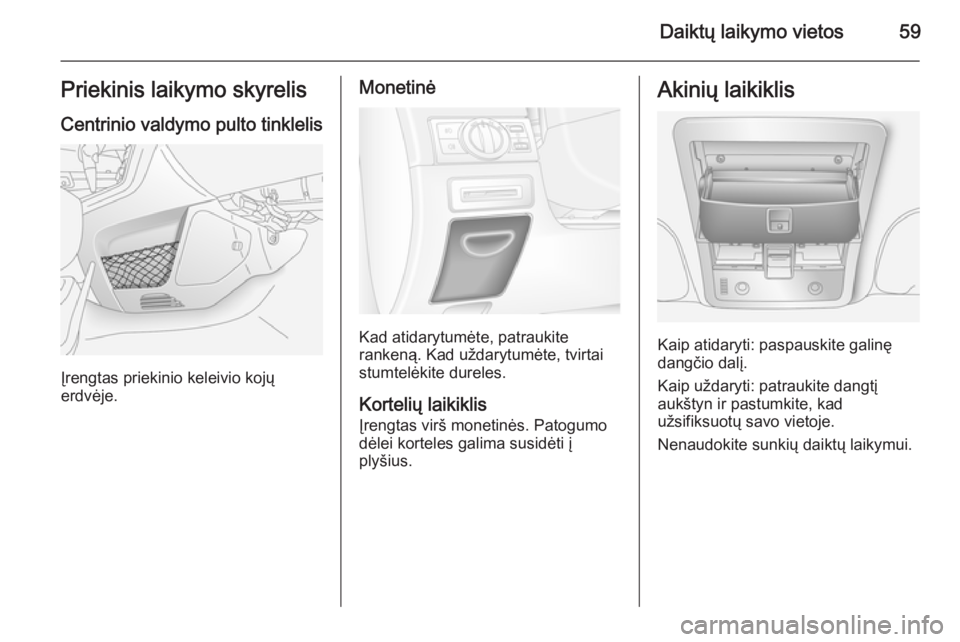

Daiktų laikymo vietos59Priekinis laikymo skyrelis
Centrinio valdymo pulto tinklelis
Įrengtas priekinio keleivio kojų
erdvėje.
Monetinė
Kad atidarytumėte, patraukite
rankeną. Kad uždarytumėte, tvirtai
stumtelėkite dureles.
Kortelių laikiklis
Įrengtas virš monetinės. Patogumo dėlei korteles galima susidėti į
plyšius.
Akinių laikiklis
Kaip atidaryti: paspauskite galinę
dangčio dalį.
Kaip uždaryti: patraukite dangtį
aukštyn ir pastumkite, kad
užsifiksuotų savo vietoje.
Nenaudokite sunkių daiktų laikymui.

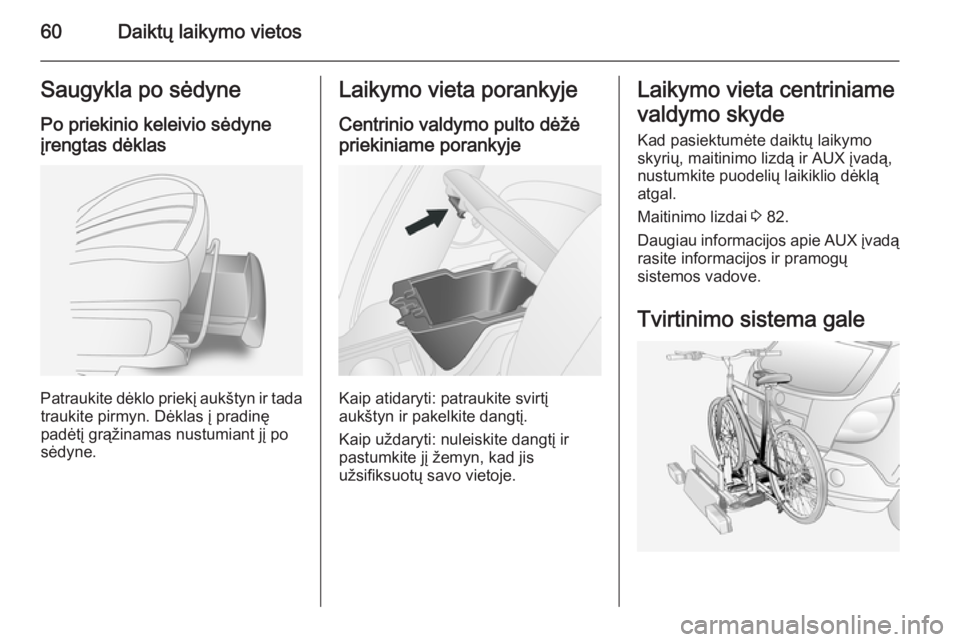

60Daiktų laikymo vietosSaugykla po sėdynePo priekinio keleivio sėdyne
įrengtas dėklas
Patraukite dėklo priekį aukštyn ir tada traukite pirmyn. Dėklas į pradinę
padėtį grąžinamas nustumiant jį po
sėdyne.
Laikymo vieta porankyje
Centrinio valdymo pulto dėžė
priekiniame porankyje
Kaip atidaryti: patraukite svirtį
aukštyn ir pakelkite dangtį.
Kaip uždaryti: nuleiskite dangtį ir
pastumkite jį žemyn, kad jis
užsifiksuotų savo vietoje.
Laikymo vieta centriniame
valdymo skyde
Kad pasiektumėte daiktų laikymo
skyrių, maitinimo lizdą ir AUX įvadą,
nustumkite puodelių laikiklio dėklą
atgal.
Maitinimo lizdai 3 82.
Daugiau informacijos apie AUX įvadą rasite informacijos ir pramogų
sistemos vadove.
Tvirtinimo sistema gale

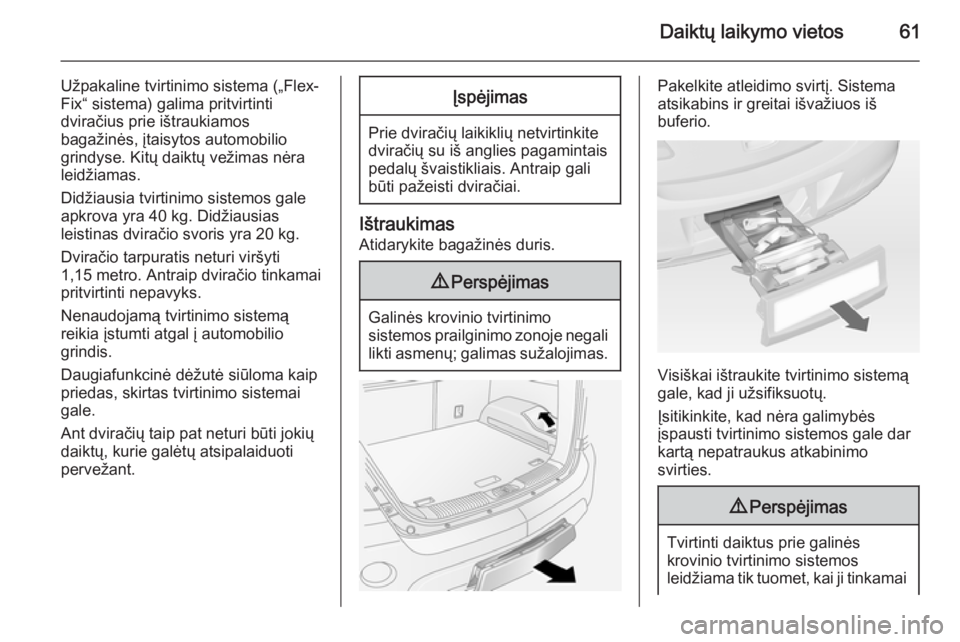

Daiktų laikymo vietos61
Užpakaline tvirtinimo sistema („Flex-
Fix“ sistema) galima pritvirtinti
dviračius prie ištraukiamos
bagažinės, įtaisytos automobilio
grindyse. Kitų daiktų vežimas nėra
leidžiamas.
Didžiausia tvirtinimo sistemos gale
apkrova yra 40 kg. Didžiausias
leistinas dviračio svoris yra 20 kg.
Dviračio tarpuratis neturi viršyti
1,15 metro. Antraip dviračio tinkamai
pritvirtinti nepavyks.
Nenaudojamą tvirtinimo sistemą
reikia įstumti atgal į automobilio
grindis.
Daugiafunkcinė dėžutė siūloma kaip
priedas, skirtas tvirtinimo sistemai
gale.
Ant dviračių taip pat neturi būti jokių
daiktų, kurie galėtų atsipalaiduoti
pervežant.Įspėjimas
Prie dviračių laikiklių netvirtinkite
dviračių su iš anglies pagamintais pedalų švaistikliais. Antraip gali
būti pažeisti dviračiai.
Ištraukimas
Atidarykite bagažinės duris.
9 Perspėjimas
Galinės krovinio tvirtinimo
sistemos prailginimo zonoje negali likti asmenų; galimas sužalojimas.
Pakelkite atleidimo svirtį. Sistema
atsikabins ir greitai išvažiuos iš
buferio.
Visiškai ištraukite tvirtinimo sistemą
gale, kad ji užsifiksuotų.
Įsitikinkite, kad nėra galimybės
įspausti tvirtinimo sistemos gale dar
kartą nepatraukus atkabinimo
svirties.
9 Perspėjimas
Tvirtinti daiktus prie galinės
krovinio tvirtinimo sistemos
leidžiama tik tuomet, kai ji tinkamai

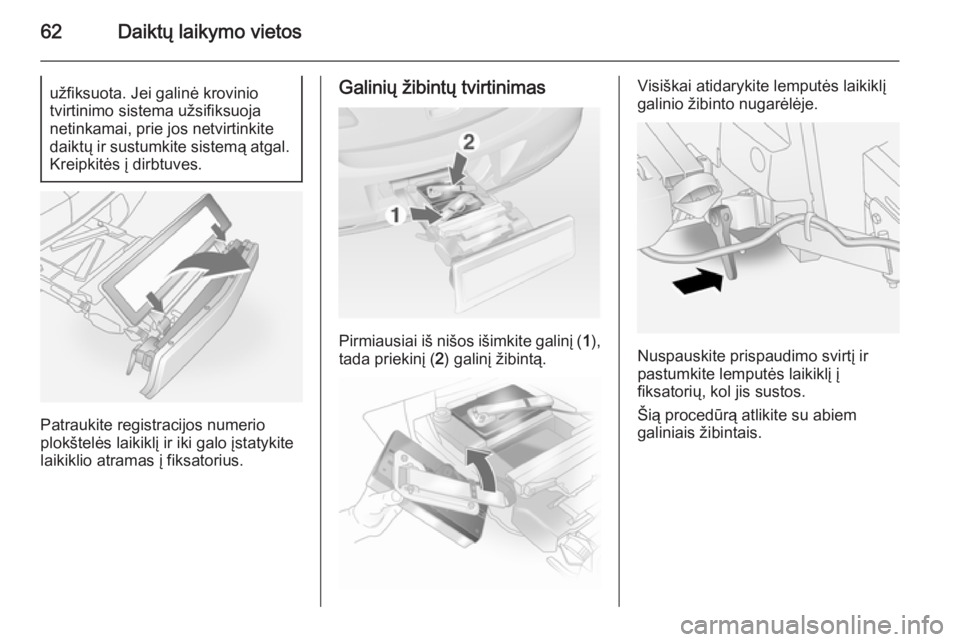

62Daiktų laikymo vietosužfiksuota. Jei galinė krovinio
tvirtinimo sistema užsifiksuoja
netinkamai, prie jos netvirtinkite
daiktų ir sustumkite sistemą atgal. Kreipkitės į dirbtuves.
Patraukite registracijos numerio
plokštelės laikiklį ir iki galo įstatykite laikiklio atramas į fiksatorius.
Galinių žibintų tvirtinimas
Pirmiausiai iš nišos išimkite galinį ( 1),
tada priekinį ( 2) galinį žibintą.
Visiškai atidarykite lemputės laikiklį
galinio žibinto nugarėlėje.
Nuspauskite prispaudimo svirtį ir
pastumkite lemputės laikiklį į
fiksatorių, kol jis sustos.
Šią procedūrą atlikite su abiem
galiniais žibintais.

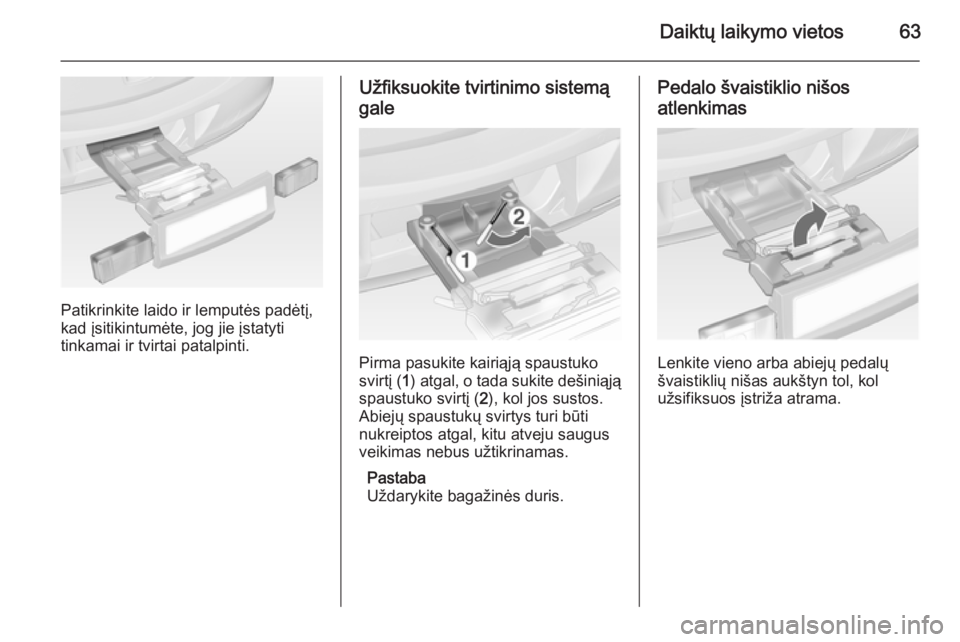

Daiktų laikymo vietos63
Patikrinkite laido ir lemputės padėtį,
kad įsitikintumėte, jog jie įstatyti
tinkamai ir tvirtai patalpinti.
Užfiksuokite tvirtinimo sistemą
gale
Pirma pasukite kairiąją spaustuko
svirtį ( 1) atgal, o tada sukite dešiniąją
spaustuko svirtį ( 2), kol jos sustos.
Abiejų spaustukų svirtys turi būti nukreiptos atgal, kitu atveju saugus
veikimas nebus užtikrinamas.
Pastaba
Uždarykite bagažinės duris.
Pedalo švaistiklio nišos
atlenkimas
Lenkite vieno arba abiejų pedalų
švaistiklių nišas aukštyn tol, kol
užsifiksuos įstriža atrama.

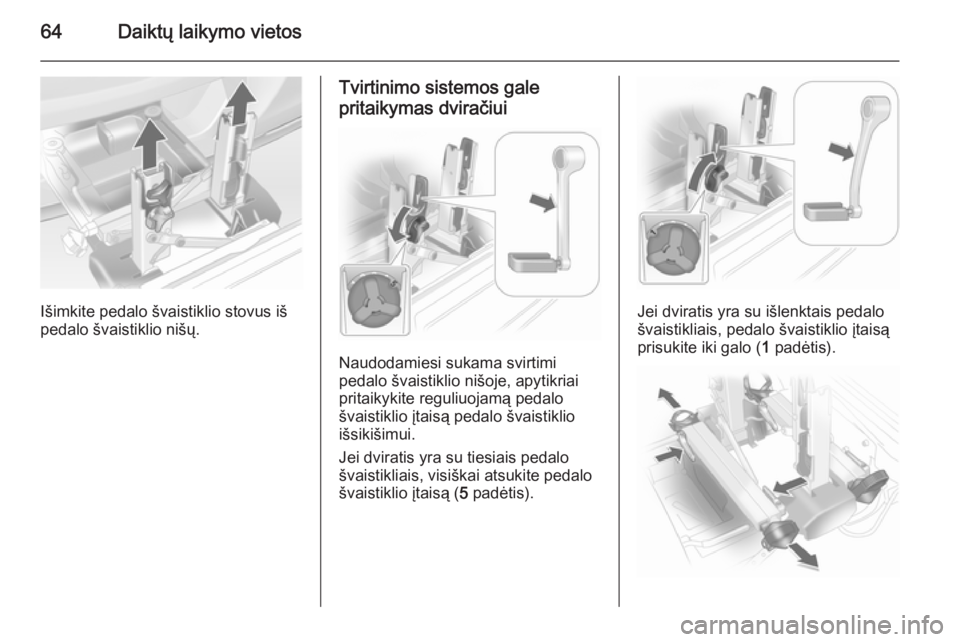

64Daiktų laikymo vietos
Išimkite pedalo švaistiklio stovus iš
pedalo švaistiklio nišų.
Tvirtinimo sistemos gale
pritaikymas dviračiui
Naudodamiesi sukama svirtimi
pedalo švaistiklio nišoje, apytikriai
pritaikykite reguliuojamą pedalo
švaistiklio įtaisą pedalo švaistiklio
išsikišimui.
Jei dviratis yra su tiesiais pedalo
švaistikliais, visiškai atsukite pedalo
švaistiklio įtaisą ( 5 padėtis).
Jei dviratis yra su išlenktais pedalo
švaistikliais, pedalo švaistiklio įtaisą
prisukite iki galo ( 1 padėtis).

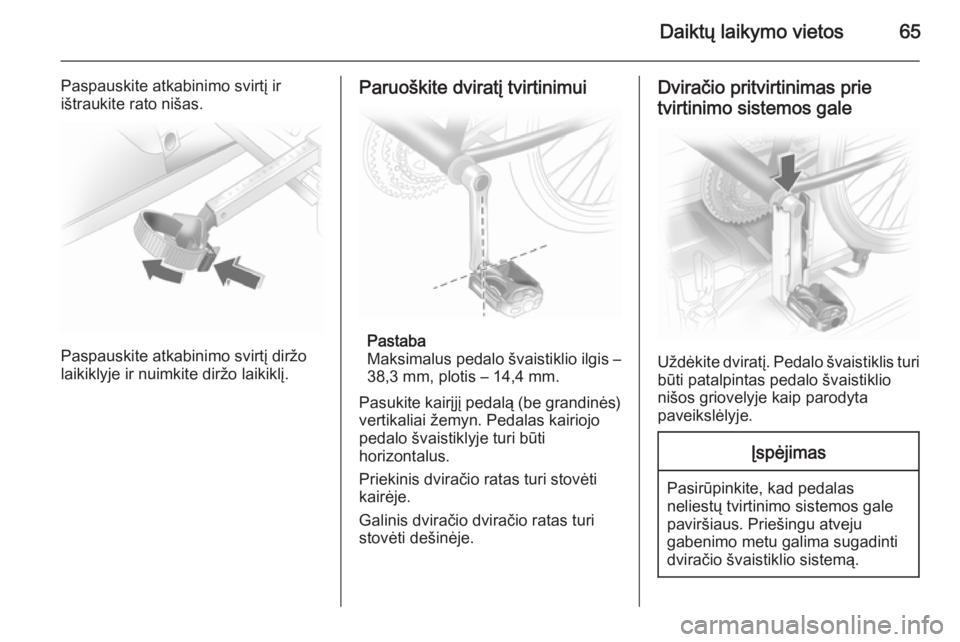

Daiktų laikymo vietos65
Paspauskite atkabinimo svirtį ir
ištraukite rato nišas.
Paspauskite atkabinimo svirtį diržo
laikiklyje ir nuimkite diržo laikiklį.
Paruoškite dviratį tvirtinimui
Pastaba
Maksimalus pedalo švaistiklio ilgis – 38,3 mm, plotis – 14,4 mm.
Pasukite kairįjį pedalą (be grandinės)
vertikaliai žemyn. Pedalas kairiojo
pedalo švaistiklyje turi būti
horizontalus.
Priekinis dviračio ratas turi stovėti kairėje.
Galinis dviračio dviračio ratas turi
stovėti dešinėje.
Dviračio pritvirtinimas prie
tvirtinimo sistemos gale
Uždėkite dviratį. Pedalo švaistiklis turi būti patalpintas pedalo švaistiklio
nišos griovelyje kaip parodyta
paveikslėlyje.
Įspėjimas
Pasirūpinkite, kad pedalas
neliestų tvirtinimo sistemos gale paviršiaus. Priešingu atveju
gabenimo metu galima sugadinti
dviračio švaistiklio sistemą.

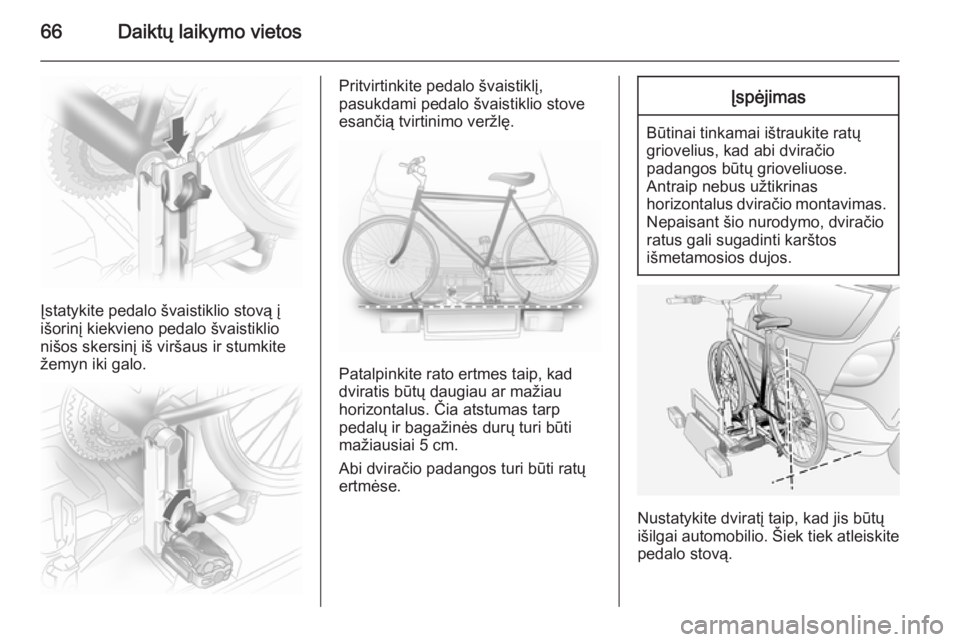

66Daiktų laikymo vietos
Įstatykite pedalo švaistiklio stovą į
išorinį kiekvieno pedalo švaistiklio
nišos skersinį iš viršaus ir stumkite
žemyn iki galo.
Pritvirtinkite pedalo švaistiklį,
pasukdami pedalo švaistiklio stove
esančią tvirtinimo veržlę.
Patalpinkite rato ertmes taip, kad
dviratis būtų daugiau ar mažiau
horizontalus. Čia atstumas tarp
pedalų ir bagažinės durų turi būti
mažiausiai 5 cm.
Abi dviračio padangos turi būti ratų
ertmėse.
Įspėjimas
Būtinai tinkamai ištraukite ratų
griovelius, kad abi dviračio
padangos būtų grioveliuose.
Antraip nebus užtikrinas
horizontalus dviračio montavimas. Nepaisant šio nurodymo, dviračio
ratus gali sugadinti karštos
išmetamosios dujos.
Nustatykite dviratį taip, kad jis būtų
išilgai automobilio. Šiek tiek atleiskite
pedalo stovą.

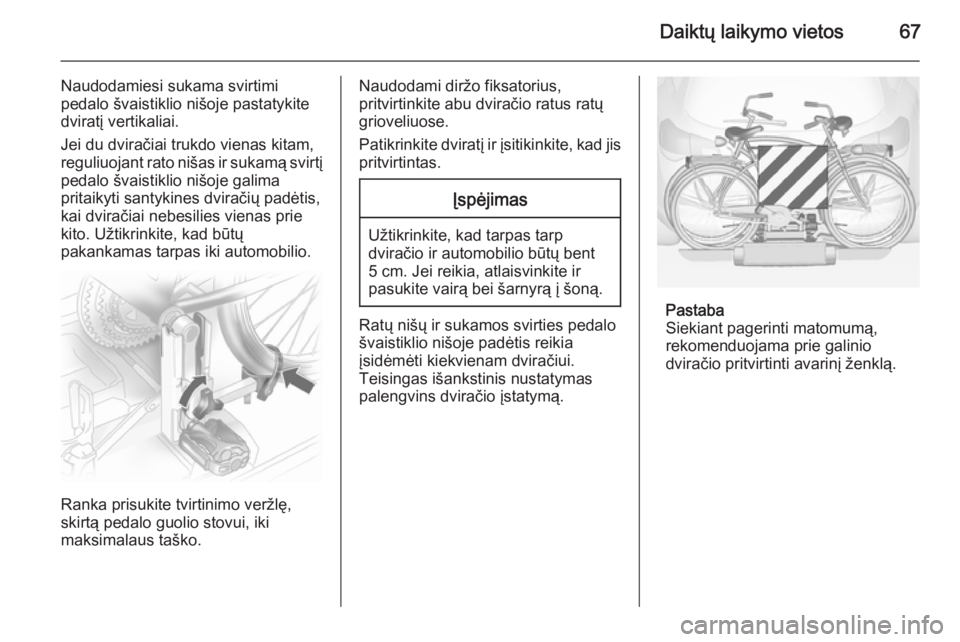

Daiktų laikymo vietos67
Naudodamiesi sukama svirtimi
pedalo švaistiklio nišoje pastatykite
dviratį vertikaliai.
Jei du dviračiai trukdo vienas kitam,
reguliuojant rato nišas ir sukamą svirtį
pedalo švaistiklio nišoje galima
pritaikyti santykines dviračių padėtis,
kai dviračiai nebesilies vienas prie
kito. Užtikrinkite, kad būtų
pakankamas tarpas iki automobilio.
Ranka prisukite tvirtinimo veržlę,
skirtą pedalo guolio stovui, iki
maksimalaus taško.
Naudodami diržo fiksatorius,
pritvirtinkite abu dviračio ratus ratų
grioveliuose.
Patikrinkite dviratį ir įsitikinkite, kad jis pritvirtintas.Įspėjimas
Užtikrinkite, kad tarpas tarpdviračio ir automobilio būtų bent
5 cm. Jei reikia, atlaisvinkite ir
pasukite vairą bei šarnyrą į šoną.
Ratų nišų ir sukamos svirties pedalo
švaistiklio nišoje padėtis reikia
įsidėmėti kiekvienam dviračiui.
Teisingas išankstinis nustatymas
palengvins dviračio įstatymą.Pastaba
Siekiant pagerinti matomumą,
rekomenduojama prie galinio
dviračio pritvirtinti avarinį ženklą.

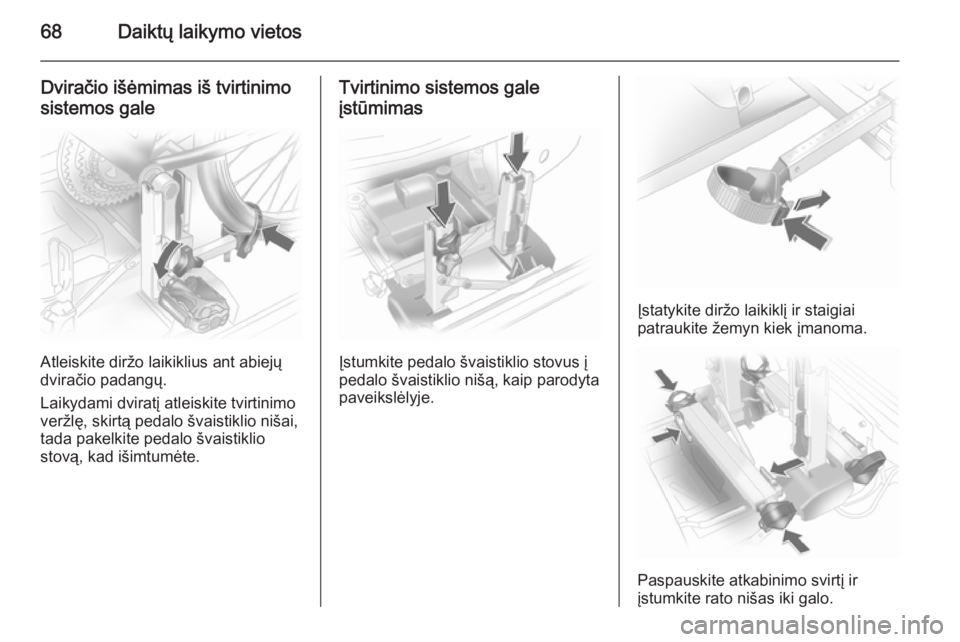

68Daiktų laikymo vietos
Dviračio išėmimas iš tvirtinimosistemos gale
Atleiskite diržo laikiklius ant abiejų
dviračio padangų.
Laikydami dviratį atleiskite tvirtinimo
veržlę, skirtą pedalo švaistiklio nišai,
tada pakelkite pedalo švaistiklio
stovą, kad išimtumėte.
Tvirtinimo sistemos gale
įstūmimas
Įstumkite pedalo švaistiklio stovus į
pedalo švaistiklio nišą, kaip parodyta
paveikslėlyje.
Įstatykite diržo laikiklį ir staigiai
patraukite žemyn kiek įmanoma.
Paspauskite atkabinimo svirtį ir
įstumkite rato nišas iki galo.
