OPEL ANTARA 2015 Priručnik za vlasnika (in Croatian)

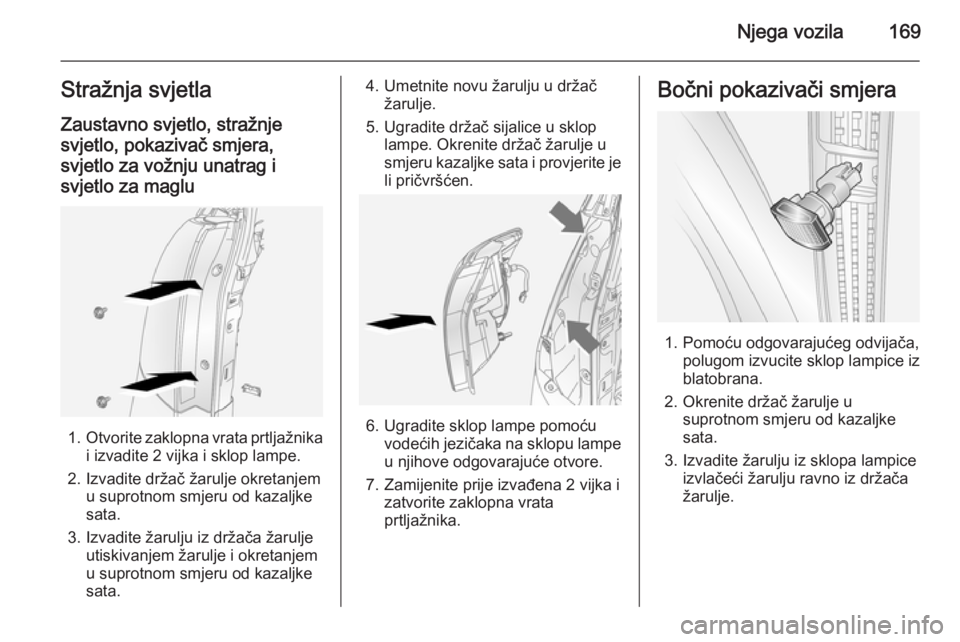

Njega vozila169Stražnja svjetlaZaustavno svjetlo, stražnjesvjetlo, pokazivač smjera,
svjetlo za vožnju unatrag i svjetlo za maglu
1. Otvorite zaklopna vrata prtljažnika
i izvadite 2 vijka i sklop lampe.
2. Izvadite držač žarulje okretanjem u suprotnom smjeru od kazaljke
sata.
3. Izvadite žarulju iz držača žarulje utiskivanjem žarulje i okretanjem
u suprotnom smjeru od kazaljke
sata.
4. Umetnite novu žarulju u držač žarulje.
5. Ugradite držač sijalice u sklop lampe. Okrenite držač žarulje u
smjeru kazaljke sata i provjerite je li pričvršćen.
6. Ugradite sklop lampe pomoću vodećih jezičaka na sklopu lampe
u njihove odgovarajuće otvore.
7. Zamijenite prije izvađena 2 vijka i zatvorite zaklopna vrata
prtljažnika.
Bočni pokazivači smjera
1. Pomoću odgovarajućeg odvijača, polugom izvucite sklop lampice iz
blatobrana.
2. Okrenite držač žarulje u suprotnom smjeru od kazaljke
sata.
3. Izvadite žarulju iz sklopa lampice izvlačeći žarulju ravno iz držača
žarulje.

170Njega vozila
4. Umetnite novu žarulju u držačžarulje utiskivanjem i okretanjem
držača žarulje u smjeru kazaljke
sata.
5. Ugurajte sklop lampice natrag u otvor.
Središnje visoko ugrađeno stop svjetlo Zamjenu žarulja prepustite servisu.

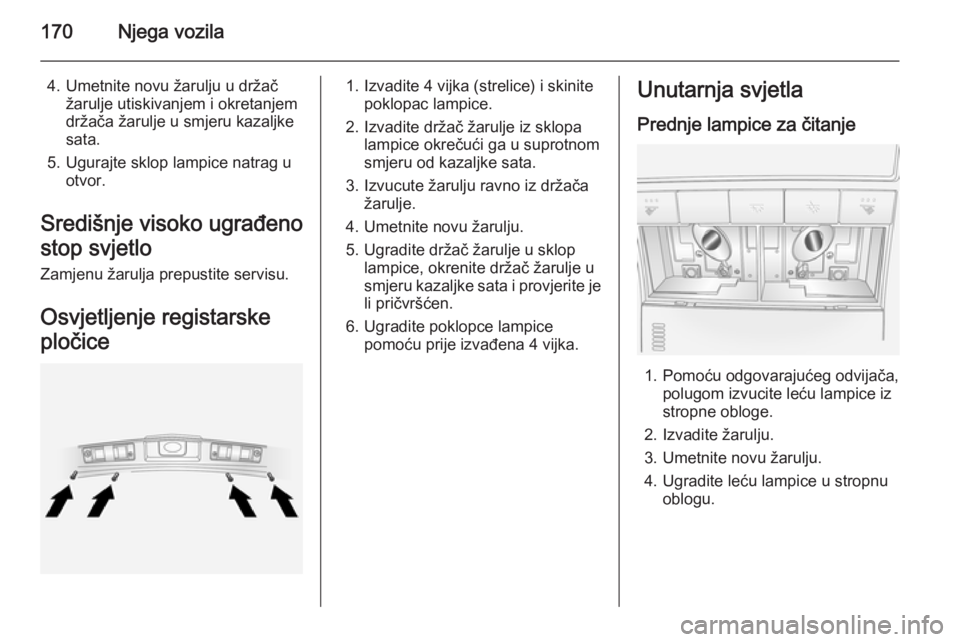

Osvjetljenje registarske
pločice1. Izvadite 4 vijka (strelice) i skinite poklopac lampice.
2. Izvadite držač žarulje iz sklopa lampice okrečući ga u suprotnom
smjeru od kazaljke sata.
3. Izvucute žarulju ravno iz držača žarulje.
4. Umetnite novu žarulju.
5. Ugradite držač žarulje u sklop lampice, okrenite držač žarulje u
smjeru kazaljke sata i provjerite je li pričvršćen.
6. Ugradite poklopce lampice pomoću prije izvađena 4 vijka.Unutarnja svjetla
Prednje lampice za čitanje
1. Pomoću odgovarajućeg odvijača, polugom izvucite leću lampice iz
stropne obloge.
2. Izvadite žarulju.
3. Umetnite novu žarulju.
4. Ugradite leću lampice u stropnu oblogu.

Njega vozila171

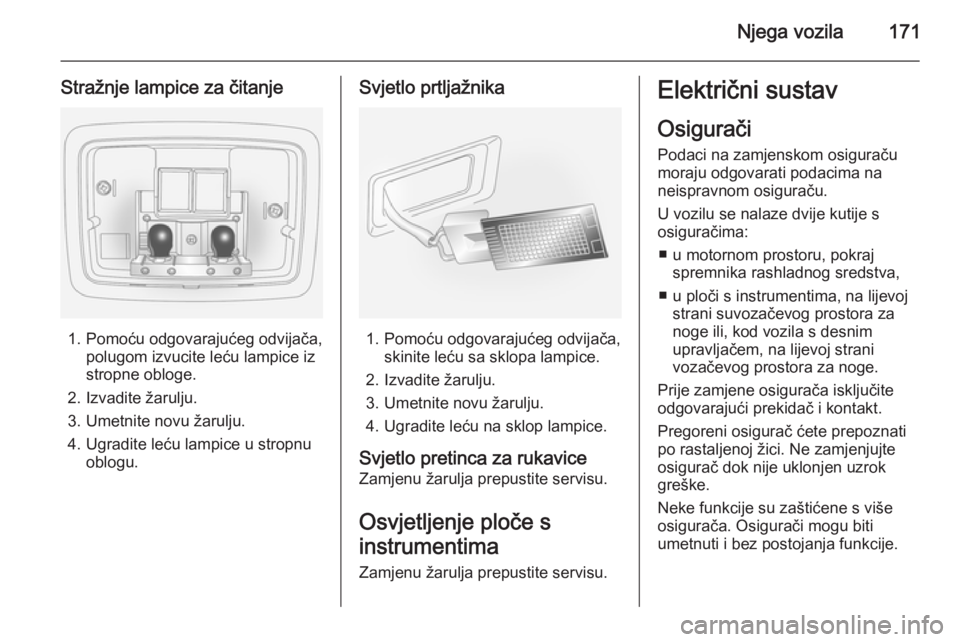

Stražnje lampice za čitanje
1. Pomoću odgovarajućeg odvijača,polugom izvucite leću lampice iz
stropne obloge.
2. Izvadite žarulju.
3. Umetnite novu žarulju.
4. Ugradite leću lampice u stropnu oblogu.
Svjetlo prtljažnika
1. Pomoću odgovarajućeg odvijača, skinite leću sa sklopa lampice.
2. Izvadite žarulju.
3. Umetnite novu žarulju.
4. Ugradite leću na sklop lampice.
Svjetlo pretinca za rukavice
Zamjenu žarulja prepustite servisu.
Osvjetljenje ploče s
instrumentima
Zamjenu žarulja prepustite servisu.
Električni sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
■ u motornom prostoru, pokraj spremnika rashladnog sredstva,
■ u ploči s instrumentima, na lijevoj strani suvozačevog prostora za
noge ili, kod vozila s desnim
upravljačem, na lijevoj strani
vozačevog prostora za noge.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača. Osigurači mogu biti
umetnuti i bez postojanja funkcije.

172Njega vozila

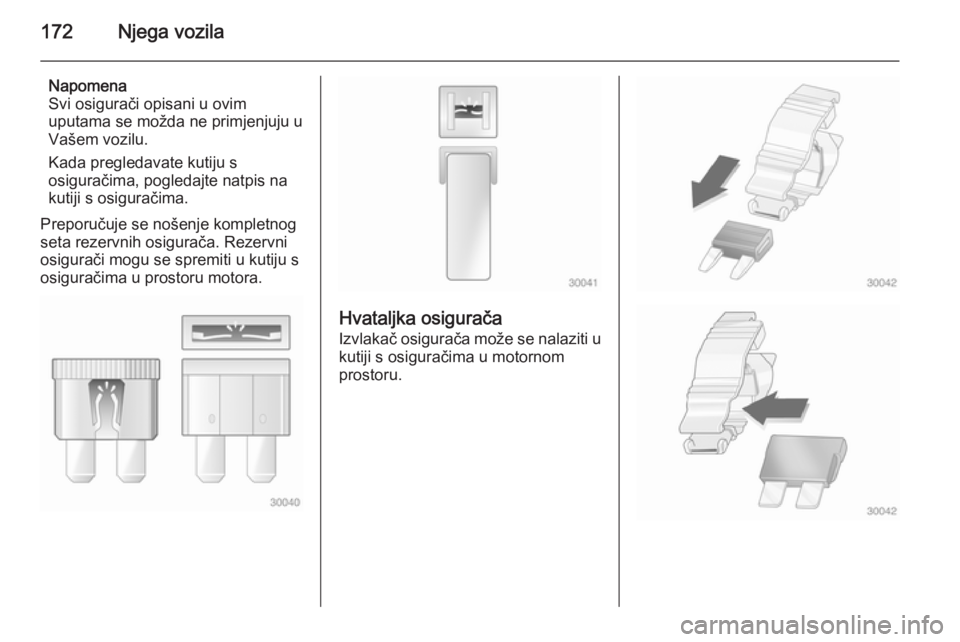

Napomena
Svi osigurači opisani u ovim
uputama se možda ne primjenjuju u
Vašem vozilu.
Kada pregledavate kutiju s
osiguračima, pogledajte natpis na
kutiji s osiguračima.
Preporučuje se nošenje kompletnog
seta rezervnih osigurača. Rezervni
osigurači mogu se spremiti u kutiju s
osiguračima u prostoru motora.
Hvataljka osigurača
Izvlakač osigurača može se nalaziti ukutiji s osiguračima u motornom
prostoru.

Njega vozila173

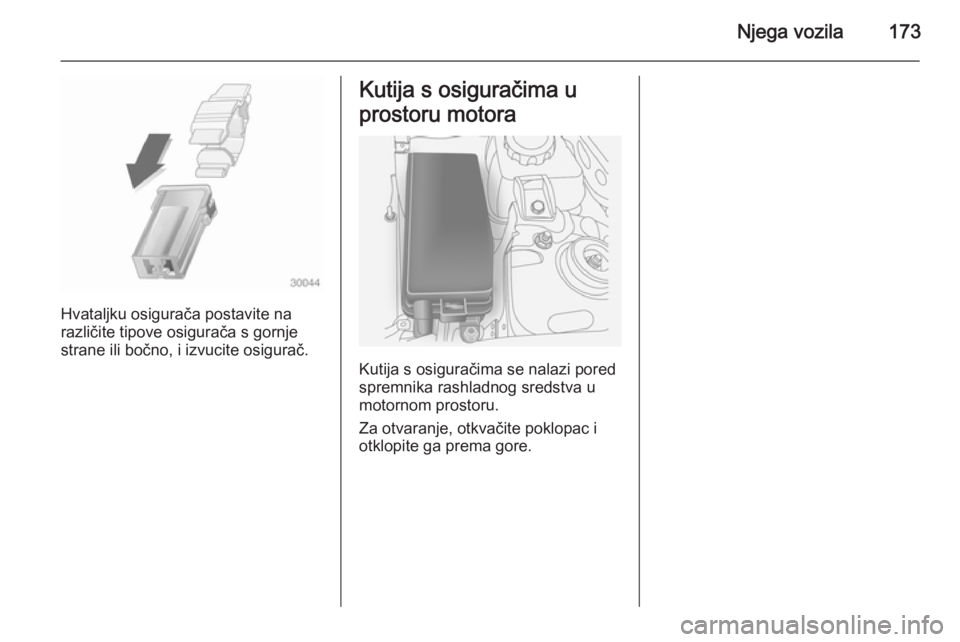

Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.

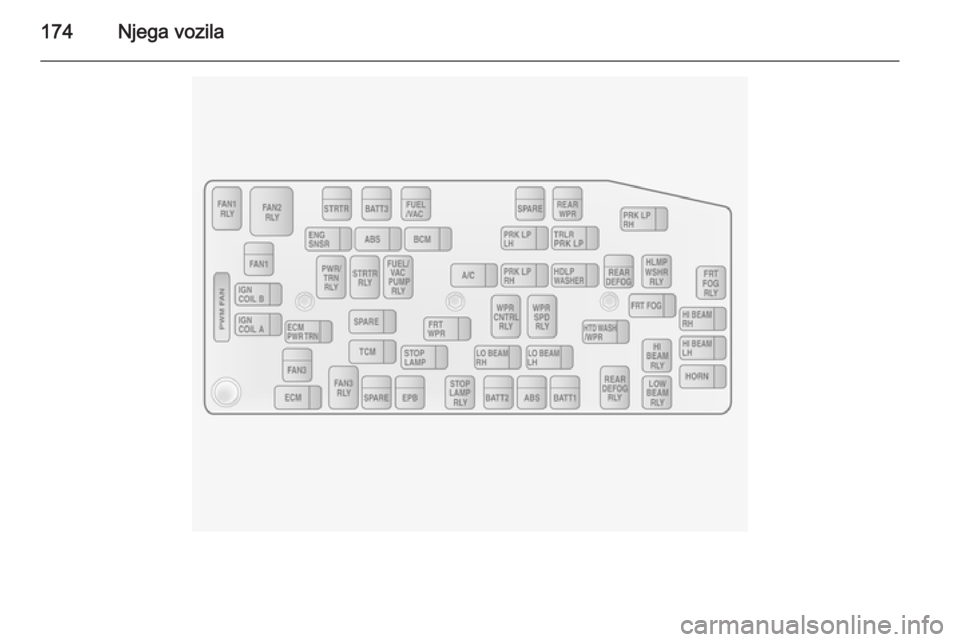

Kutija s osiguračima u
prostoru motora
Kutija s osiguračima se nalazi pored
spremnika rashladnog sredstva u
motornom prostoru.
Za otvaranje, otkvačite poklopac i
otklopite ga prema gore.

174Njega vozila

Njega vozila175

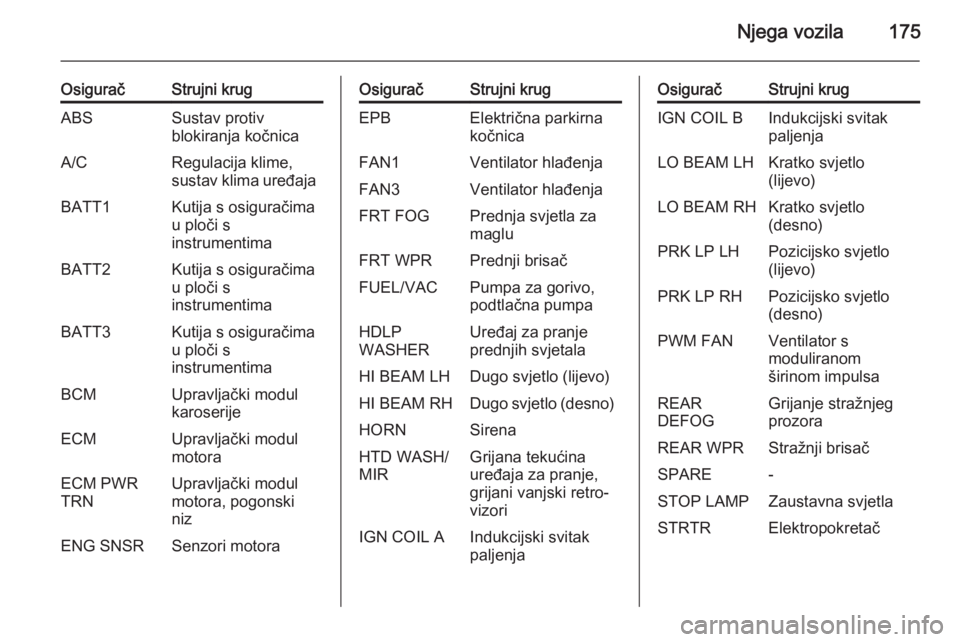

OsiguračStrujni krugABSSustav protiv
blokiranja kočnicaA/CRegulacija klime,
sustav klima uređajaBATT1Kutija s osiguračima
u ploči s
instrumentimaBATT2Kutija s osiguračima
u ploči s
instrumentimaBATT3Kutija s osiguračima
u ploči s
instrumentimaBCMUpravljački modul
karoserijeECMUpravljački modul
motoraECM PWR
TRNUpravljački modul
motora, pogonski
nizENG SNSRSenzori motoraOsiguračStrujni krugEPBElektrična parkirna
kočnicaFAN1Ventilator hlađenjaFAN3Ventilator hlađenjaFRT FOGPrednja svjetla za
magluFRT WPRPrednji brisačFUEL/VACPumpa za gorivo,
podtlačna pumpaHDLP
WASHERUređaj za pranje
prednjih svjetalaHI BEAM LHDugo svjetlo (lijevo)HI BEAM RHDugo svjetlo (desno)HORNSirenaHTD WASH/
MIRGrijana tekućina
uređaja za pranje,
grijani vanjski retro‐
vizoriIGN COIL AIndukcijski svitak
paljenjaOsiguračStrujni krugIGN COIL BIndukcijski svitak
paljenjaLO BEAM LHKratko svjetlo
(lijevo)LO BEAM RHKratko svjetlo
(desno)PRK LP LHPozicijsko svjetlo
(lijevo)PRK LP RHPozicijsko svjetlo
(desno)PWM FANVentilator s
moduliranom
širinom impulsaREAR
DEFOGGrijanje stražnjeg
prozoraREAR WPRStražnji brisačSPARE-STOP LAMPZaustavna svjetlaSTRTRElektropokretač

176Njega vozila

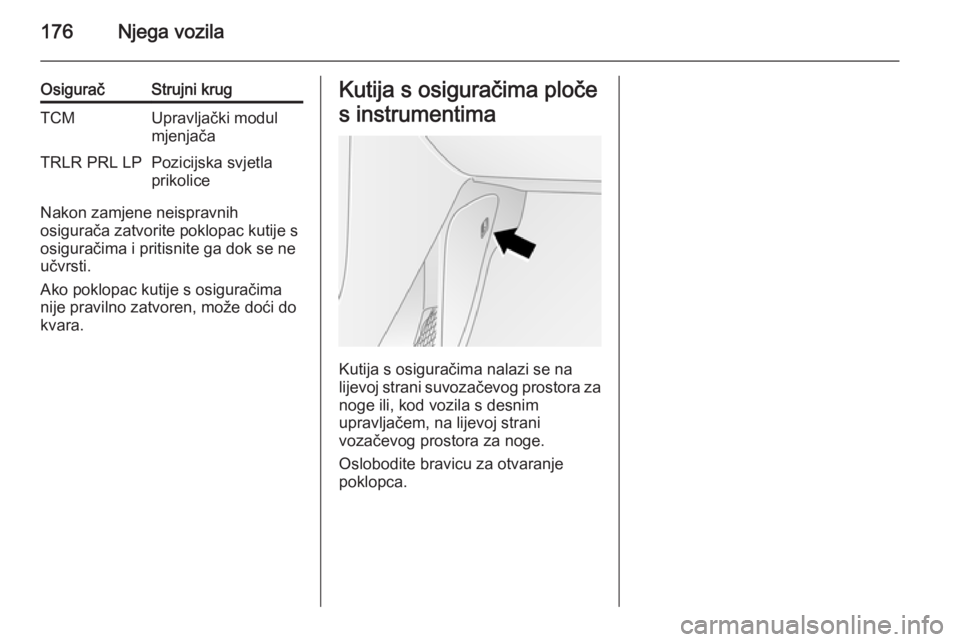

OsiguračStrujni krugTCMUpravljački modul
mjenjačaTRLR PRL LPPozicijska svjetla
prikolice
Nakon zamjene neispravnih
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

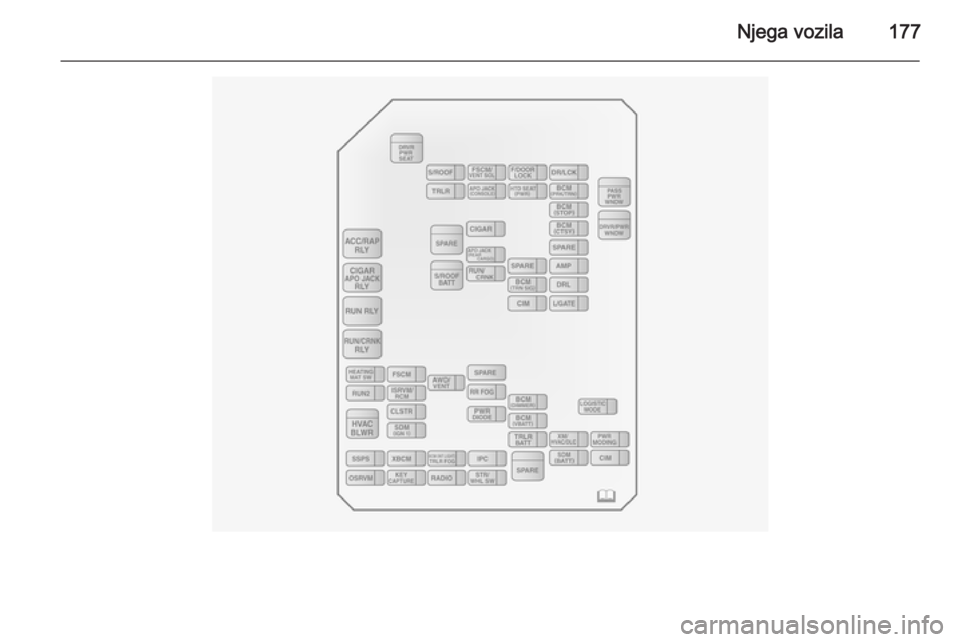

Kutija s osiguračima ploče
s instrumentima
Kutija s osiguračima nalazi se na
lijevoj strani suvozačevog prostora za
noge ili, kod vozila s desnim
upravljačem, na lijevoj strani
vozačevog prostora za noge.
Oslobodite bravicu za otvaranje
poklopca.

Njega vozila177

178Njega vozila

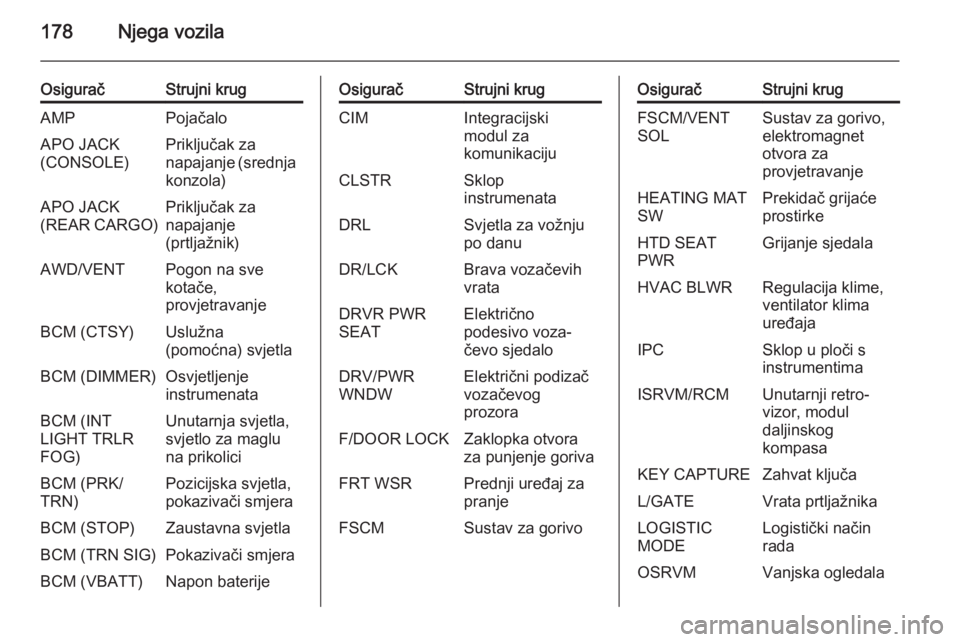

OsiguračStrujni krugAMPPojačaloAPO JACK
(CONSOLE)Priključak za
napajanje (srednja
konzola)APO JACK
(REAR CARGO)Priključak za
napajanje
(prtljažnik)AWD/VENTPogon na sve
kotače,
provjetravanjeBCM (CTSY)Uslužna
(pomoćna) svjetlaBCM (DIMMER)Osvjetljenje
instrumenataBCM (INT
LIGHT TRLR
FOG)Unutarnja svjetla,
svjetlo za maglu
na prikoliciBCM (PRK/
TRN)Pozicijska svjetla,
pokazivači smjeraBCM (STOP)Zaustavna svjetlaBCM (TRN SIG)Pokazivači smjeraBCM (VBATT)Napon baterijeOsiguračStrujni krugCIMIntegracijski
modul za
komunikacijuCLSTRSklop
instrumenataDRLSvjetla za vožnju
po danuDR/LCKBrava vozačevih
vrataDRVR PWR
SEATElektrično
podesivo voza‐
čevo sjedaloDRV/PWR
WNDWElektrični podizač
vozačevog
prozoraF/DOOR LOCKZaklopka otvora
za punjenje gorivaFRT WSRPrednji uređaj za
pranjeFSCMSustav za gorivoOsiguračStrujni krugFSCM/VENT
SOLSustav za gorivo,
elektromagnet
otvora za
provjetravanjeHEATING MAT
SWPrekidač grijaće
prostirkeHTD SEAT
PWRGrijanje sjedalaHVAC BLWRRegulacija klime,
ventilator klima
uređajaIPCSklop u ploči s
instrumentimaISRVM/RCMUnutarnji retro‐
vizor, modul
daljinskog
kompasaKEY CAPTUREZahvat ključaL/GATEVrata prtljažnikaLOGISTIC
MODELogistički način
radaOSRVMVanjska ogledala
