Automobilio priežiūra169

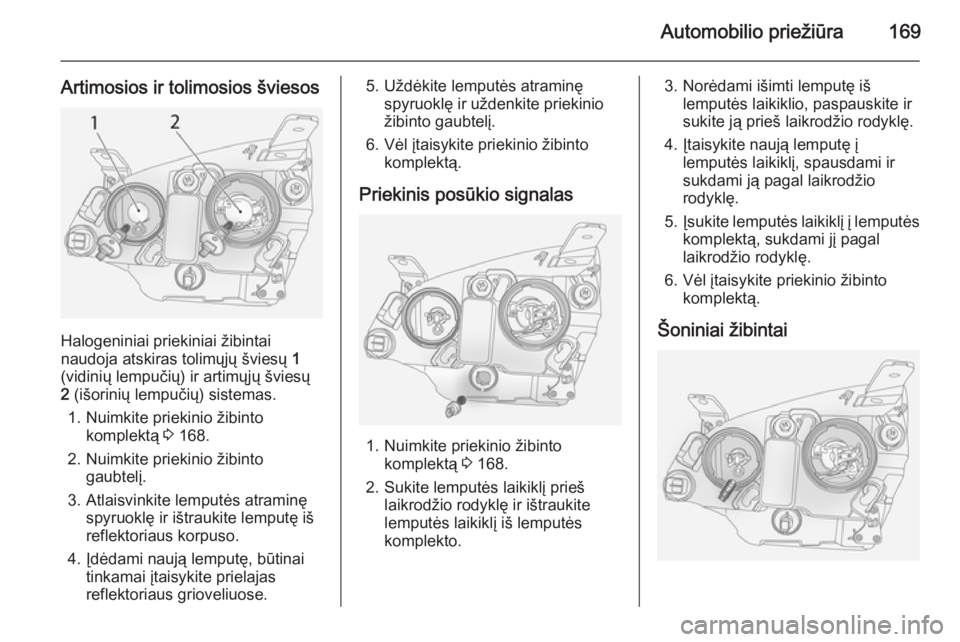

Artimosios ir tolimosios šviesos
Halogeniniai priekiniai žibintai
naudoja atskiras tolimųjų šviesų 1
(vidinių lempučių) ir artimųjų šviesų
2 (išorinių lempučių) sistemas.
1. Nuimkite priekinio žibinto komplektą 3 168.
2. Nuimkite priekinio žibinto gaubtelį.
3. Atlaisvinkite lemputės atraminę spyruoklę ir ištraukite lemputę iš
reflektoriaus korpuso.
4. Įdėdami naują lemputę, būtinai tinkamai įtaisykite prielajas
reflektoriaus grioveliuose.
5. Uždėkite lemputės atraminę spyruoklę ir uždenkite priekinio
žibinto gaubtelį.
6. Vėl įtaisykite priekinio žibinto komplektą.
Priekinis posūkio signalas
1. Nuimkite priekinio žibinto komplektą 3 168.
2. Sukite lemputės laikiklį prieš laikrodžio rodyklę ir ištraukite
lemputės laikiklį iš lemputės
komplekto.
3. Norėdami išimti lemputę iš lemputės laikiklio, paspauskite ir
sukite ją prieš laikrodžio rodyklę.
4. Įtaisykite naują lemputę į lemputės laikiklį, spausdami ir
sukdami ją pagal laikrodžio
rodyklę.
5. Įsukite lemputės laikiklį į lemputės
komplektą, sukdami jį pagal
laikrodžio rodyklę.
6. Vėl įtaisykite priekinio žibinto komplektą.
Šoniniai žibintai

170Automobilio priežiūra
1. Nuimkite priekinio žibintokomplektą 3 168.
2. Nuimkite priekinio žibinto gaubtelį
ir ištraukite lemputės laikiklį
(esantį šalia tolimųjų šviesų
žibinto lemputės) iš lemputės
komplekto.
3. Ištraukite lemputę iš lemputės komplekto, traukdami ją tiesiai.
4. Įdėkite naują lemputę, laikydami ją skudurėliu be pūkelių.
5. Vėl įdėkite lemputės laikiklį į lemputės komplektą ir uždenkite
priekinio žibinto gaubtelį.
6. Vėl įtaisykite priekinio žibinto komplektą.„Xenon“ priekiniai žibintai
Ksenoninius priekinius žibintus B
galima atskirti nuo halogeninių
priekinių žibintų A pagal skirtingą
sklaidytuvų išdėstymą.
Artimosios ir tolimosios šviesos
9 Pavojinga
„Xenon“ priekiniai žibintai naudoja
labai aukštą elektros įtampą.
Nelieskite. Lemputės turi būti
pakeistos dirbtuvėse.
Priekinis posūkio signalas
1. Nuimkite priekinio žibinto komplektą 3 168.
2. Sukite lemputės laikiklį prieš laikrodžio rodyklę ir ištraukite
lemputės laikiklį iš lemputės
komplekto.
3. Norėdami išimti lemputę iš lemputės laikiklio, paspauskite ir
sukite ją prieš laikrodžio rodyklę.
4. Įtaisykite naują lemputę į lemputės laikiklį, spausdami ir
sukdami ją pagal laikrodžio
rodyklę.

Automobilio priežiūra171
5.Įsukite lemputės laikiklį į lemputės
komplektą, sukdami jį pagal
laikrodžio rodyklę.
6. Vėl įtaisykite priekinio žibinto komplektą.

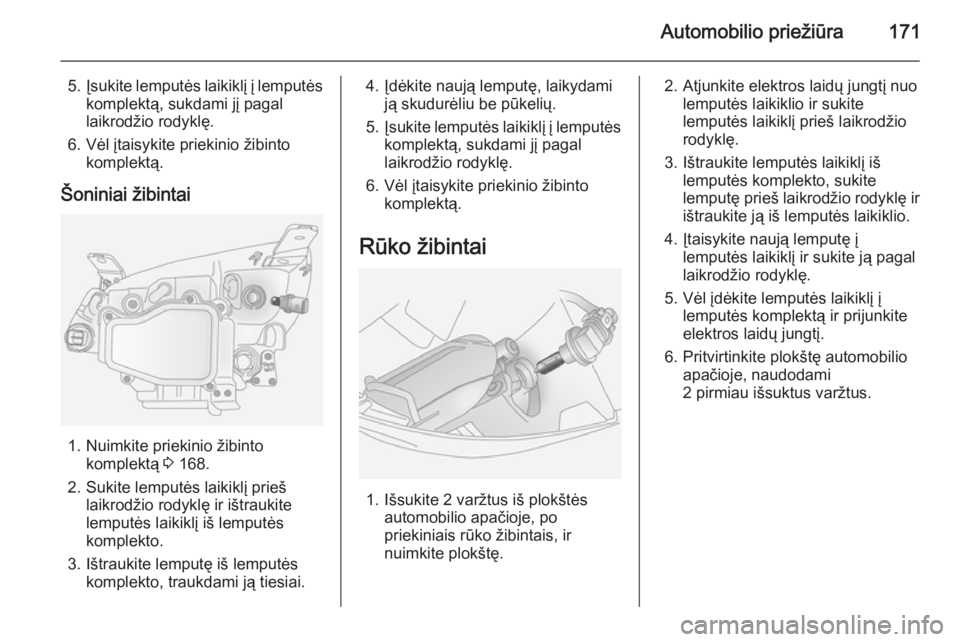

Šoniniai žibintai
1. Nuimkite priekinio žibinto komplektą 3 168.
2. Sukite lemputės laikiklį prieš laikrodžio rodyklę ir ištraukite
lemputės laikiklį iš lemputės
komplekto.
3. Ištraukite lemputę iš lemputės komplekto, traukdami ją tiesiai.
4. Įdėkite naują lemputę, laikydamiją skudurėliu be pūkelių.
5. Įsukite lemputės laikiklį į lemputės
komplektą, sukdami jį pagal
laikrodžio rodyklę.
6. Vėl įtaisykite priekinio žibinto komplektą.
Rūko žibintai
1. Išsukite 2 varžtus iš plokštės automobilio apačioje, po
priekiniais rūko žibintais, ir
nuimkite plokštę.
2. Atjunkite elektros laidų jungtį nuo lemputės laikiklio ir sukite
lemputės laikiklį prieš laikrodžio
rodyklę.
3. Ištraukite lemputės laikiklį iš lemputės komplekto, sukite
lemputę prieš laikrodžio rodyklę ir
ištraukite ją iš lemputės laikiklio.
4. Įtaisykite naują lemputę į lemputės laikiklį ir sukite ją pagal
laikrodžio rodyklę.
5. Vėl įdėkite lemputės laikiklį į lemputės komplektą ir prijunkite
elektros laidų jungtį.
6. Pritvirtinkite plokštę automobilio apačioje, naudodami
2 pirmiau išsuktus varžtus.

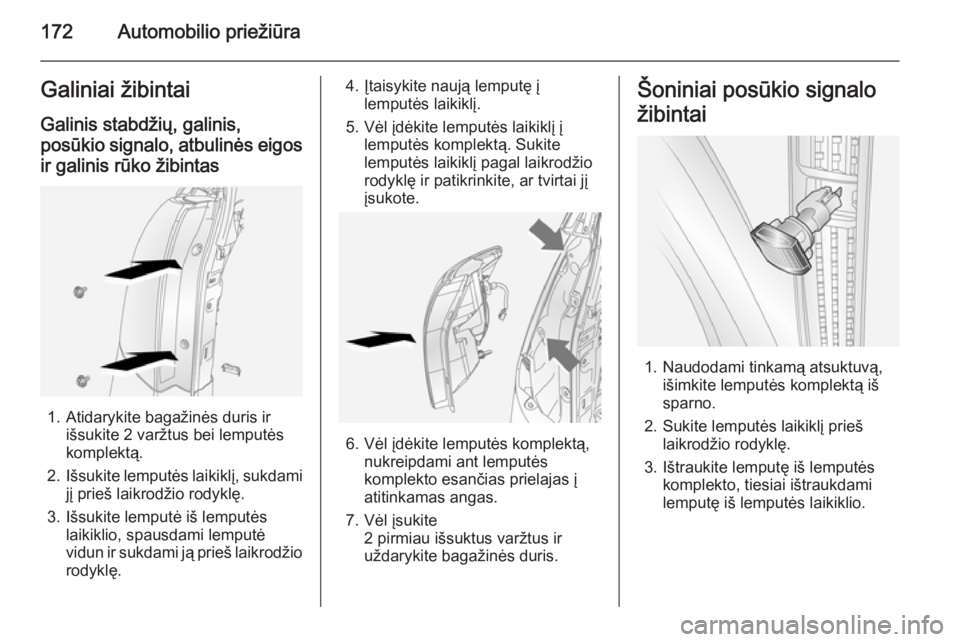

172Automobilio priežiūraGaliniai žibintaiGalinis stabdžių, galinis,
posūkio signalo, atbulinės eigos
ir galinis rūko žibintas
1. Atidarykite bagažinės duris ir išsukite 2 varžtus bei lemputės
komplektą.
2. Išsukite lemputės laikiklį, sukdami
jį prieš laikrodžio rodyklę.
3. Išsukite lemputė iš lemputės laikiklio, spausdami lemputė
vidun ir sukdami ją prieš laikrodžio rodyklę.
4. Įtaisykite naują lemputę į lemputės laikiklį.
5. Vėl įdėkite lemputės laikiklį į lemputės komplektą. Sukite
lemputės laikiklį pagal laikrodžio
rodyklę ir patikrinkite, ar tvirtai jį
įsukote.
6. Vėl įdėkite lemputės komplektą, nukreipdami ant lemputės
komplekto esančias prielajas į
atitinkamas angas.
7. Vėl įsukite 2 pirmiau išsuktus varžtus ir
uždarykite bagažinės duris.
Šoniniai posūkio signalo
žibintai
1. Naudodami tinkamą atsuktuvą, išimkite lemputės komplektą iš
sparno.
2. Sukite lemputės laikiklį prieš laikrodžio rodyklę.
3. Ištraukite lemputę iš lemputės komplekto, tiesiai ištraukdami
lemputę iš lemputės laikiklio.

Automobilio priežiūra173
4. Įkiškite naują lemputę į lemputėslaikiklį, įspausdami ją ir įsukdami
lemputės laikiklį pagal laikrodžio
rodyklę.
5. Įstumkite lemputės komplektą atgal į angą.
Centrinis viršutinis
stabdžių žibintas Lemputės turi būti pakeistos
dirbtuvėse.

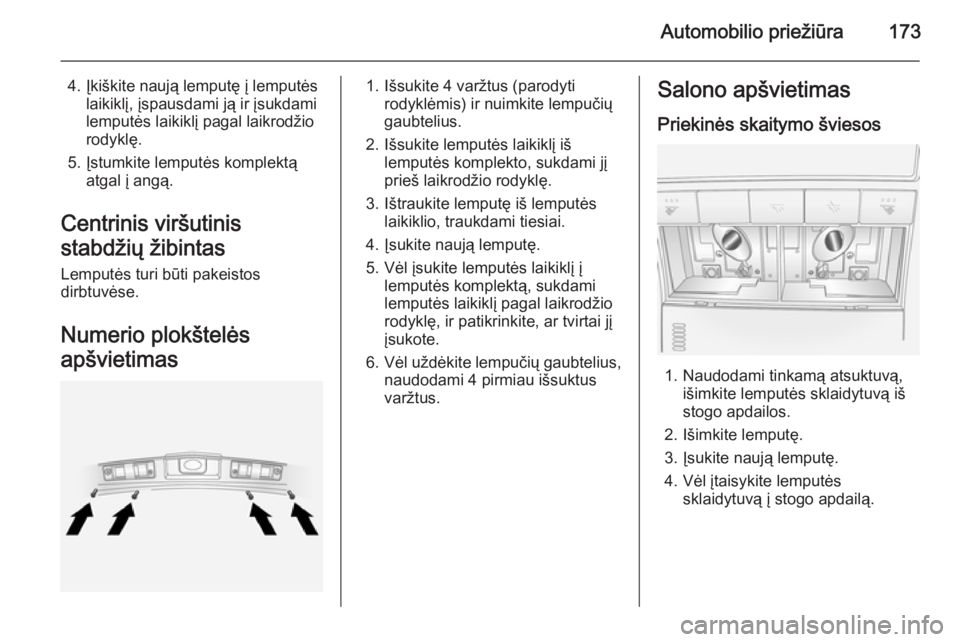

Numerio plokštelės
apšvietimas1. Išsukite 4 varžtus (parodyti rodyklėmis) ir nuimkite lempučių
gaubtelius.
2. Išsukite lemputės laikiklį iš lemputės komplekto, sukdami jį
prieš laikrodžio rodyklę.
3. Ištraukite lemputę iš lemputės laikiklio, traukdami tiesiai.
4. Įsukite naują lemputę.
5. Vėl įsukite lemputės laikiklį į lemputės komplektą, sukdami
lemputės laikiklį pagal laikrodžio
rodyklę, ir patikrinkite, ar tvirtai jį
įsukote.
6. Vėl uždėkite lempučių gaubtelius,
naudodami 4 pirmiau išsuktus
varžtus.Salono apšvietimas
Priekinės skaitymo šviesos
1. Naudodami tinkamą atsuktuvą, išimkite lemputės sklaidytuvą iš
stogo apdailos.
2. Išimkite lemputę.
3. Įsukite naują lemputę.
4. Vėl įtaisykite lemputės sklaidytuvą į stogo apdailą.

174Automobilio priežiūra
Galinės skaitymo šviesos
1. Naudodami tinkamą atsuktuvą,išimkite lemputės sklaidytuvą iš
stogo apdailos.
2. Išimkite lemputę.
3. Įsukite naują lemputę.
4. Vėl įtaisykite lemputės sklaidytuvą į stogo apdailą.
Bagažinės skyriaus apšvietimas
1. Naudodami tinkamą atsuktuvą, išimkite sklaidytuvą iš lemputės
komplekto.
2. Išimkite lemputę.
3. Įsukite naują lemputę.
4. Vėl įdėkite sklaidytuvą į lemputės komplektą.
Daiktadėžės lemputė
Lemputės turi būti pakeistos
dirbtuvėse.
Prietaisų skydelio
apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.

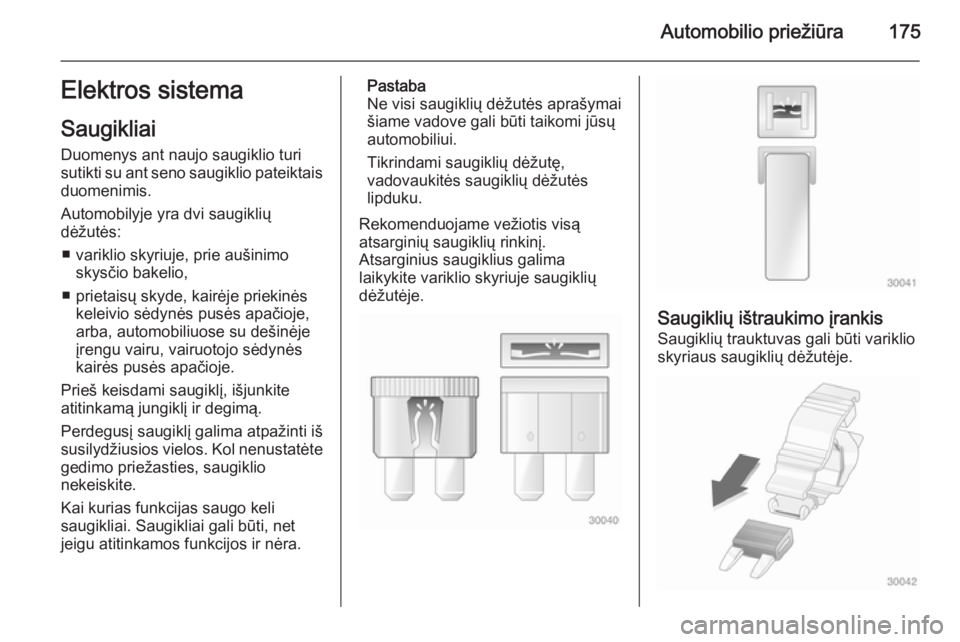

Automobilio priežiūra175Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais
duomenimis.
Automobilyje yra dvi saugiklių
dėžutės:
■ variklio skyriuje, prie aušinimo skysčio bakelio,
■ prietaisų skyde, kairėje priekinės keleivio sėdynės pusės apačioje,
arba, automobiliuose su dešinėje
įrengu vairu, vairuotojo sėdynės kairės pusės apačioje.
Prieš keisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos. Kol nenustatėte gedimo priežasties, saugiklio
nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai. Saugikliai gali būti, net
jeigu atitinkamos funkcijos ir nėra.Pastaba
Ne visi saugiklių dėžutės aprašymai
šiame vadove gali būti taikomi jūsų automobiliui.
Tikrindami saugiklių dėžutę,
vadovaukitės saugiklių dėžutės
lipduku.
Rekomenduojame vežiotis visą
atsarginių saugiklių rinkinį.
Atsarginius saugiklius galima
laikykite variklio skyriuje saugiklių
dėžutėje.
Saugiklių ištraukimo įrankis
Saugiklių trauktuvas gali būti variklio
skyriaus saugiklių dėžutėje.

176Automobilio priežiūra

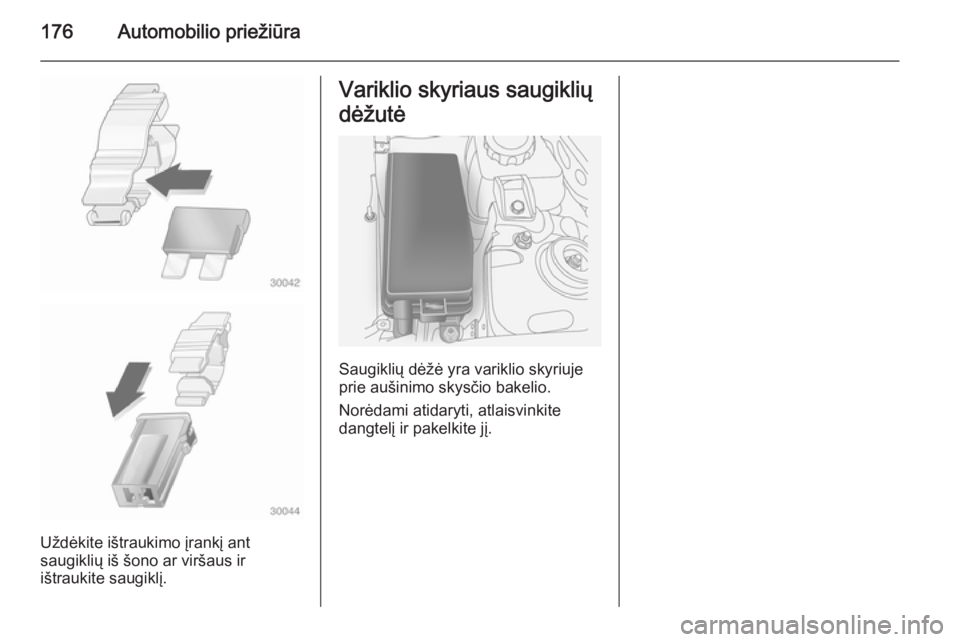

Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Variklio skyriaus saugiklių
dėžutė
Saugiklių dėžė yra variklio skyriuje
prie aušinimo skysčio bakelio.
Norėdami atidaryti, atlaisvinkite
dangtelį ir pakelkite jį.

Automobilio priežiūra177

178Automobilio priežiūra

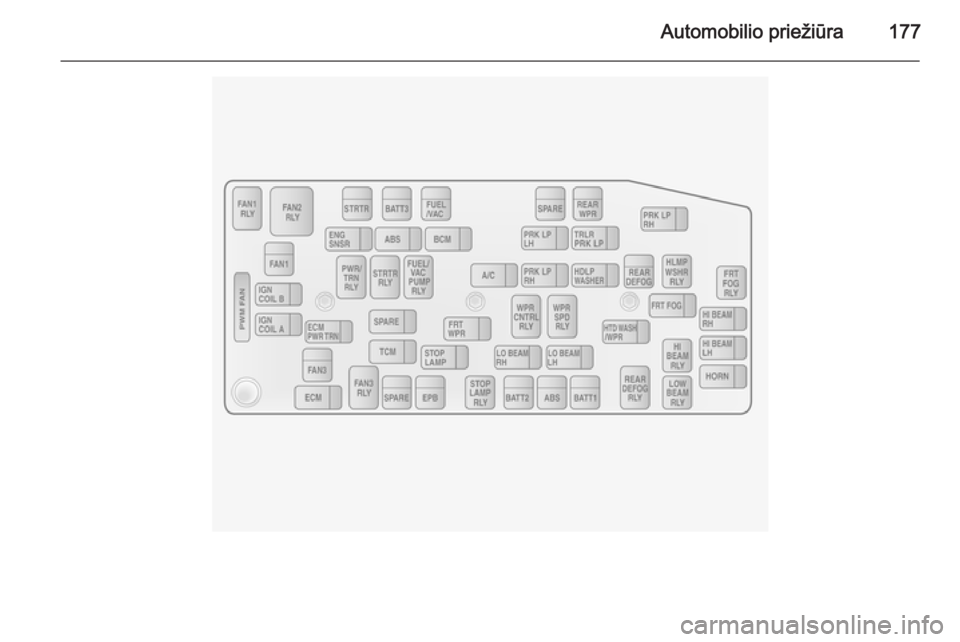

SaugiklisGrandinėABSStabdžių antiblo‐
kavimo sistemaA/CKlimato kontrolė,
oro kondiciona‐
vimo sistemaBATT1Prietaisų skydelio
saugiklių dėžutėBATT2Prietaisų skydelio
saugiklių dėžutėBATT3Prietaisų skydelio
saugiklių dėžutėBCMKėbulo valdymo
modulisECMVariklio valdymo
modulisECM PWR TRNVariklio valdymo
modulis, galios
perdavimo
mechanizmasENG SNSRVariklio jutikliaiEPBElektrinis stovė‐
jimo stabdysSaugiklisGrandinėFAN1Aušinimo ventilia‐
toriusFAN3Aušinimo ventilia‐
toriusFRT FOGPriekiniai rūko
žibintaiFRT WPRPriekinis valy‐
tuvasFUEL/VACDegalų siurblys,
vakuuminis
siurblysHDLP WASHERPriekinių žibintų
apliejiklisHI BEAM LHTolimosios
šviesos (kairėje)HI BEAM RHTolimosios
šviesos (dešinėje)HORNGarso signalasHTD WASH/MIRŠildomas aplie‐
jiklio skystis,
šildomi išoriniai
veidrodėliaiSaugiklisGrandinėIGN COIL AUždegimo ritėIGN COIL BUždegimo ritėLO BEAM LHArtimosios
šviesos (kairėje)LO BEAM RHArtimosios
šviesos (dešinėje)PRK LP LHStovėjimo šviesos
kairysis žibintasPRK LP RHStovėjimo šviesos
dešinysis žibintasPWM FANVentiliatoriaus
valdymas modu‐
liuojant impulso
plotįREAR DEFOGŠildomas galinis
langasREAR WPRGalinis valytuvasSPARE–STOP LAMPStabdžių šviesosSTRTRStarteris
