OPEL ASTRA H 2014 Instrukcja obsługi (in Polish)

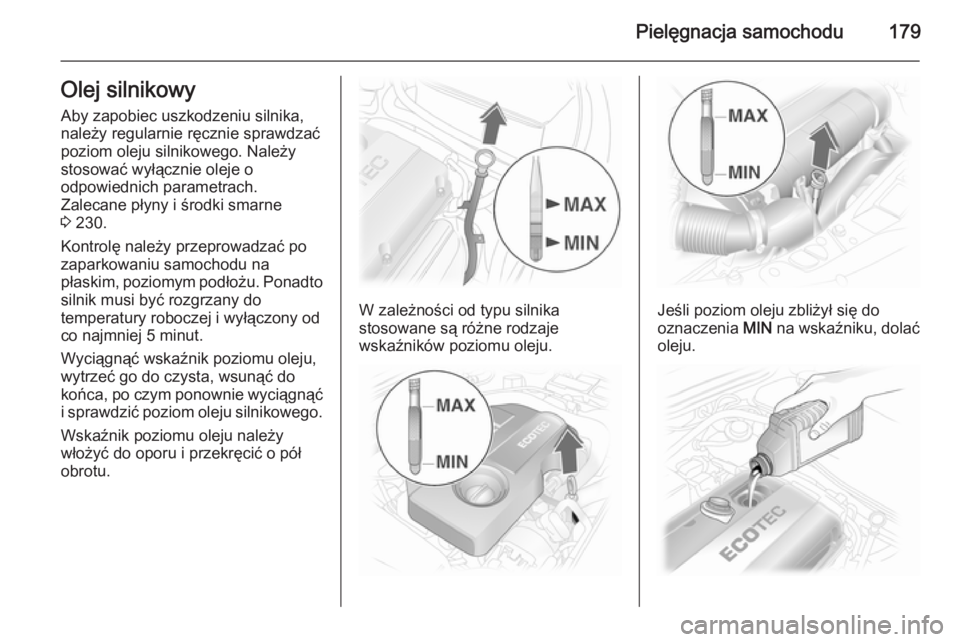

Pielęgnacja samochodu179Olej silnikowyAby zapobiec uszkodzeniu silnika,
należy regularnie ręcznie sprawdzać
poziom oleju silnikowego. Należy
stosować wyłącznie oleje o
odpowiednich parametrach.
Zalecane płyny i środki smarne
3 230.
Kontrolę należy przeprowadzać po
zaparkowaniu samochodu na
płaskim, poziomym podłożu. Ponadto
silnik musi być rozgrzany do
temperatury roboczej i wyłączony od
co najmniej 5 minut.
Wyciągnąć wskaźnik poziomu oleju,
wytrzeć go do czysta, wsunąć do
końca, po czym ponownie wyciągnąć
i sprawdzić poziom oleju silnikowego.
Wskaźnik poziomu oleju należy
włożyć do oporu i przekręcić o pół
obrotu.
W zależności od typu silnika
stosowane są różne rodzaje
wskaźników poziomu oleju.Jeśli poziom oleju zbliżył się do
oznaczenia MIN na wskaźniku, dolać
oleju.

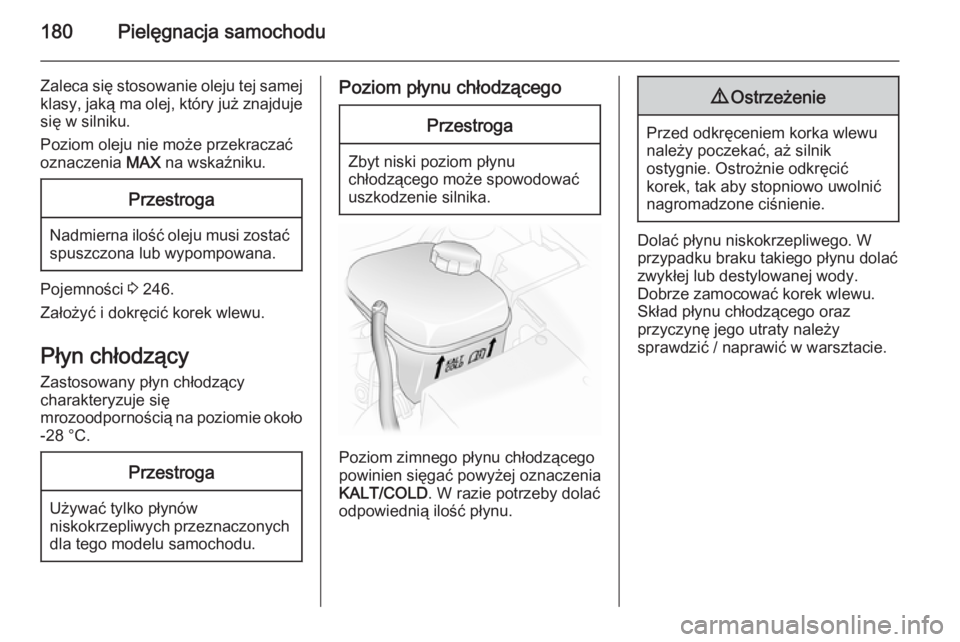

180Pielęgnacja samochodu
Zaleca się stosowanie oleju tej samej
klasy, jaką ma olej, który już znajduje się w silniku.
Poziom oleju nie może przekraczać
oznaczenia MAX na wskaźniku.Przestroga
Nadmierna ilość oleju musi zostać
spuszczona lub wypompowana.
Pojemności 3 246.
Założyć i dokręcić korek wlewu.
Płyn chłodzący
Zastosowany płyn chłodzący
charakteryzuje się
mrozoodpornością na poziomie około
-28 °C.
Przestroga
Używać tylko płynów
niskokrzepliwych przeznaczonych
dla tego modelu samochodu.
Poziom płynu chłodzącegoPrzestroga
Zbyt niski poziom płynu
chłodzącego może spowodować
uszkodzenie silnika.
Poziom zimnego płynu chłodzącego
powinien sięgać powyżej oznaczenia
KALT/COLD . W razie potrzeby dolać
odpowiednią ilość płynu.
9 Ostrzeżenie
Przed odkręceniem korka wlewu
należy poczekać, aż silnik
ostygnie. Ostrożnie odkręcić
korek, tak aby stopniowo uwolnić
nagromadzone ciśnienie.
Dolać płynu niskokrzepliwego. W
przypadku braku takiego płynu dolać zwykłej lub destylowanej wody.
Dobrze zamocować korek wlewu.
Skład płynu chłodzącego oraz
przyczynę jego utraty należy
sprawdzić / naprawić w warsztacie.

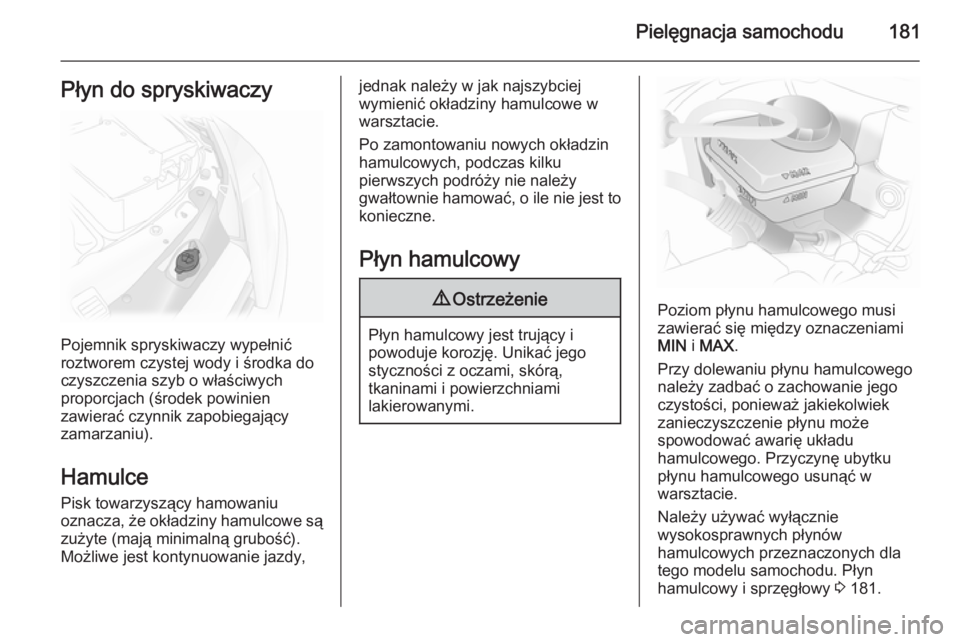

Pielęgnacja samochodu181Płyn do spryskiwaczy
Pojemnik spryskiwaczy wypełnić
roztworem czystej wody i środka do
czyszczenia szyb o właściwych
proporcjach (środek powinien
zawierać czynnik zapobiegający
zamarzaniu).
Hamulce Pisk towarzyszący hamowaniu
oznacza, że okładziny hamulcowe są
zużyte (mają minimalną grubość).
Możliwe jest kontynuowanie jazdy,
jednak należy w jak najszybciej
wymienić okładziny hamulcowe w
warsztacie.
Po zamontowaniu nowych okładzin
hamulcowych, podczas kilku
pierwszych podróży nie należy
gwałtownie hamować, o ile nie jest to
konieczne.
Płyn hamulcowy9 Ostrzeżenie
Płyn hamulcowy jest trujący i
powoduje korozję. Unikać jego
styczności z oczami, skórą,
tkaninami i powierzchniami
lakierowanymi.
Poziom płynu hamulcowego musi zawierać się między oznaczeniami
MIN i MAX .
Przy dolewaniu płynu hamulcowego
należy zadbać o zachowanie jego
czystości, ponieważ jakiekolwiek
zanieczyszczenie płynu może
spowodować awarię układu
hamulcowego. Przyczynę ubytku
płynu hamulcowego usunąć w
warsztacie.
Należy używać wyłącznie
wysokosprawnych płynów
hamulcowych przeznaczonych dla
tego modelu samochodu. Płyn
hamulcowy i sprzęgłowy 3 181.

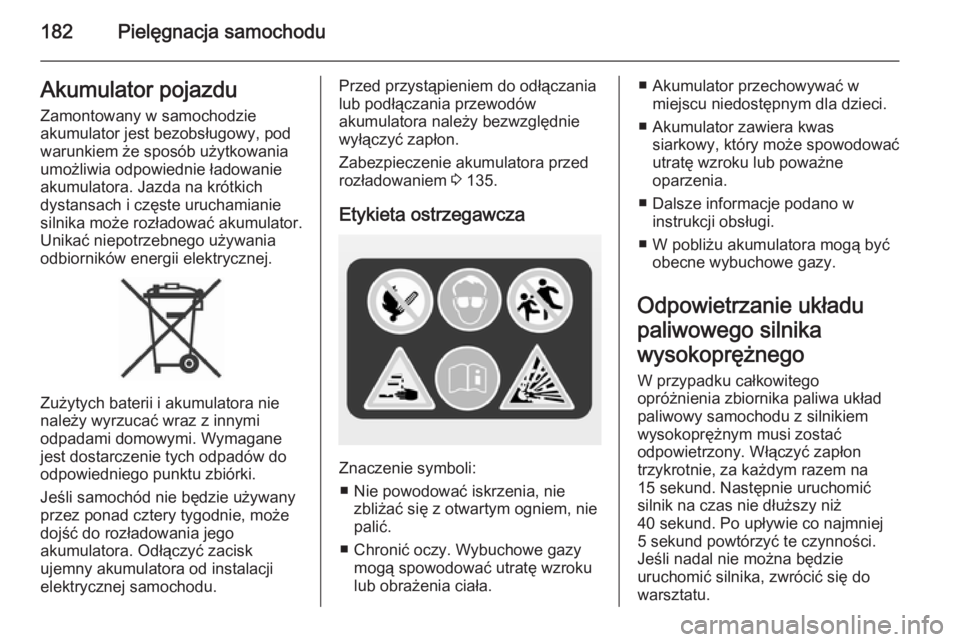

182Pielęgnacja samochoduAkumulator pojazdu
Zamontowany w samochodzie
akumulator jest bezobsługowy, pod
warunkiem że sposób użytkowania
umożliwia odpowiednie ładowanie
akumulatora. Jazda na krótkich
dystansach i częste uruchamianie
silnika może rozładować akumulator.
Unikać niepotrzebnego używania odbiorników energii elektrycznej.
Zużytych baterii i akumulatora nie
należy wyrzucać wraz z innymi
odpadami domowymi. Wymagane
jest dostarczenie tych odpadów do
odpowiedniego punktu zbiórki.
Jeśli samochód nie będzie używany
przez ponad cztery tygodnie, może
dojść do rozładowania jego
akumulatora. Odłączyć zacisk
ujemny akumulatora od instalacji
elektrycznej samochodu.
Przed przystąpieniem do odłączania
lub podłączania przewodów
akumulatora należy bezwzględnie
wyłączyć zapłon.
Zabezpieczenie akumulatora przed
rozładowaniem 3 135.
Etykieta ostrzegawcza
Znaczenie symboli: ■ Nie powodować iskrzenia, nie zbliżać się z otwartym ogniem, nie
palić.
■ Chronić oczy. Wybuchowe gazy mogą spowodować utratę wzroku
lub obrażenia ciała.
■ Akumulator przechowywać w miejscu niedostępnym dla dzieci.
■ Akumulator zawiera kwas siarkowy, który może spowodować
utratę wzroku lub poważne
oparzenia.
■ Dalsze informacje podano w instrukcji obsługi.
■ W pobliżu akumulatora mogą być obecne wybuchowe gazy.
Odpowietrzanie układu
paliwowego silnika
wysokoprężnego
W przypadku całkowitego
opróżnienia zbiornika paliwa układ
paliwowy samochodu z silnikiem
wysokoprężnym musi zostać
odpowietrzony. Włączyć zapłon
trzykrotnie, za każdym razem na
15 sekund. Następnie uruchomić
silnik na czas nie dłuższy niż
40 sekund. Po upływie co najmniej
5 sekund powtórzyć te czynności.
Jeśli nadal nie można będzie
uruchomić silnika, zwrócić się do
warsztatu.

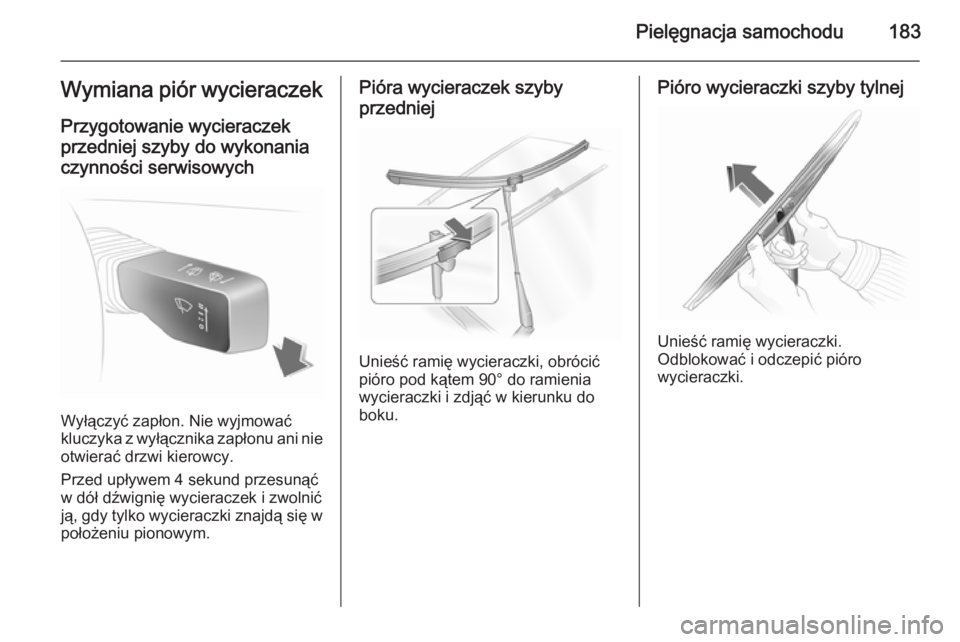

Pielęgnacja samochodu183Wymiana piór wycieraczek
Przygotowanie wycieraczek
przedniej szyby do wykonania
czynności serwisowych
Wyłączyć zapłon. Nie wyjmować
kluczyka z wyłącznika zapłonu ani nie otwierać drzwi kierowcy.
Przed upływem 4 sekund przesunąć
w dół dźwignię wycieraczek i zwolnić ją, gdy tylko wycieraczki znajdą się w
położeniu pionowym.
Pióra wycieraczek szyby
przedniej
Unieść ramię wycieraczki, obrócić
pióro pod kątem 90° do ramienia wycieraczki i zdjąć w kierunku do
boku.
Pióro wycieraczki szyby tylnej
Unieść ramię wycieraczki.
Odblokować i odczepić pióro
wycieraczki.

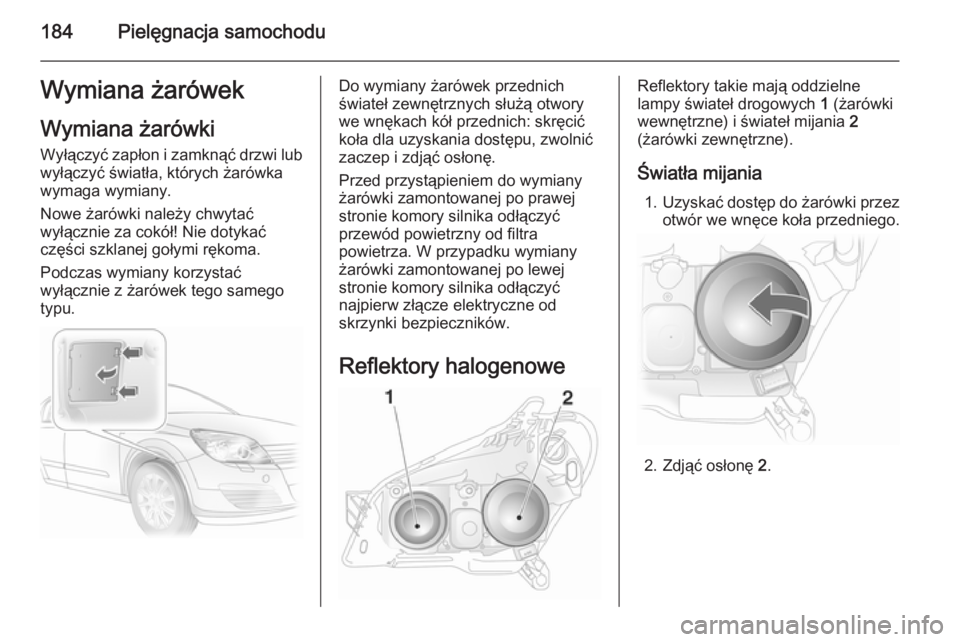

184Pielęgnacja samochoduWymiana żarówekWymiana żarówki
Wyłączyć zapłon i zamknąć drzwi lub wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół! Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego
typu.Do wymiany żarówek przednich
świateł zewnętrznych służą otwory
we wnękach kół przednich: skręcić
koła dla uzyskania dostępu, zwolnić
zaczep i zdjąć osłonę.
Przed przystąpieniem do wymiany
żarówki zamontowanej po prawej
stronie komory silnika odłączyć
przewód powietrzny od filtra
powietrza. W przypadku wymiany
żarówki zamontowanej po lewej
stronie komory silnika odłączyć
najpierw złącze elektryczne od
skrzynki bezpieczników.
Reflektory halogenoweReflektory takie mają oddzielne
lampy świateł drogowych 1 (żarówki
wewnętrzne) i świateł mijania 2
(żarówki zewnętrzne).
Światła mijania 1. Uzyskać dostęp do żarówki przez
otwór we wnęce koła przedniego.
2. Zdjąć osłonę 2.

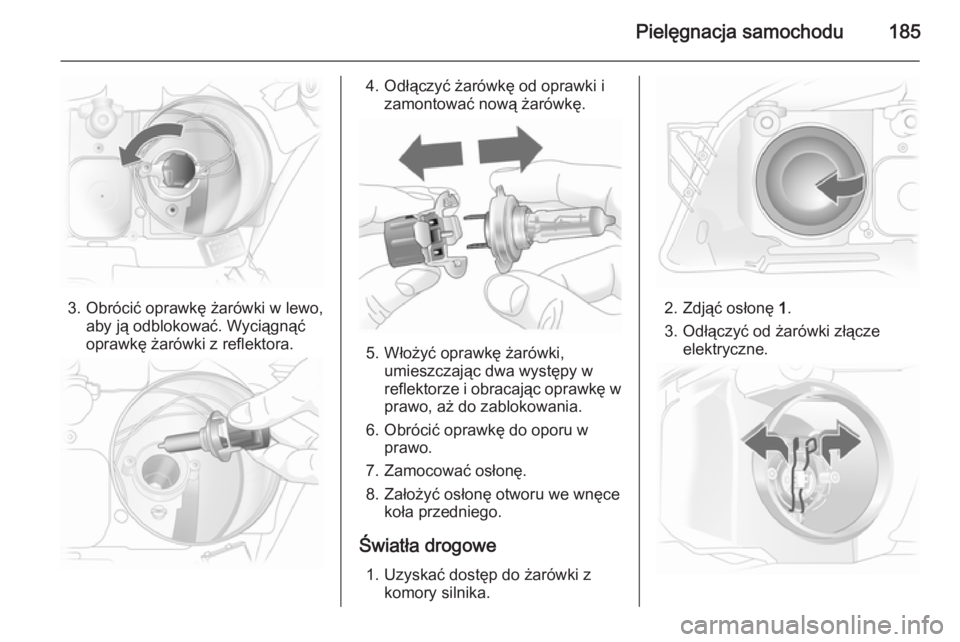

Pielęgnacja samochodu185
3. Obrócić oprawkę żarówki w lewo,aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.
4. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
5. Włożyć oprawkę żarówki,umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
6. Obrócić oprawkę do oporu w prawo.
7. Zamocować osłonę.
8. Założyć osłonę otworu we wnęce koła przedniego.
Światła drogowe 1. Uzyskać dostęp do żarówki z komory silnika.
2. Zdjąć osłonę 1.
3. Odłączyć od żarówki złącze elektryczne.

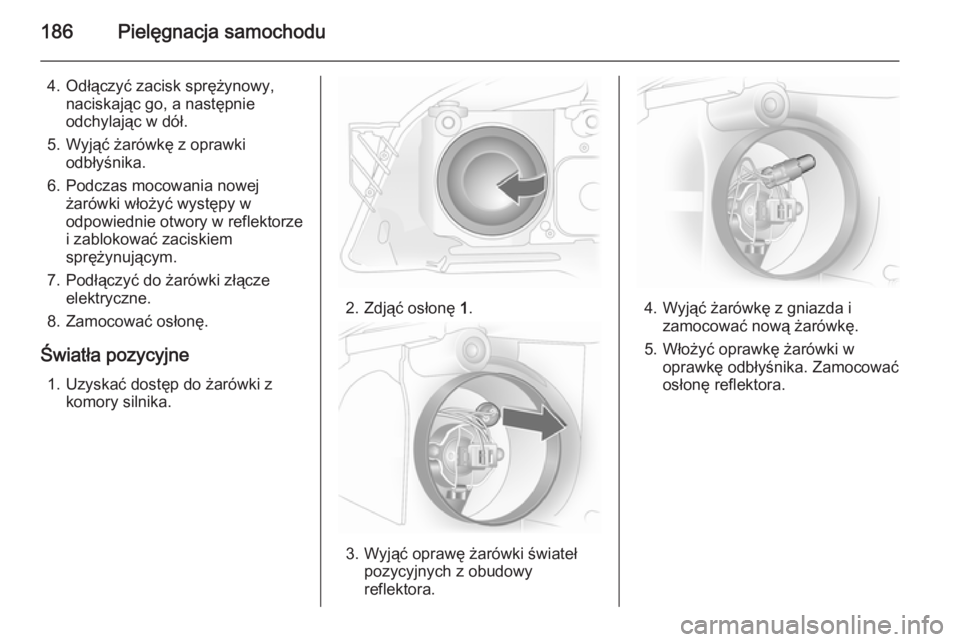

186Pielęgnacja samochodu
4. Odłączyć zacisk sprężynowy,naciskając go, a następnie
odchylając w dół.
5. Wyjąć żarówkę z oprawki odbłyśnika.
6. Podczas mocowania nowej żarówki włożyć występy w
odpowiednie otwory w reflektorze
i zablokować zaciskiem
sprężynującym.
7. Podłączyć do żarówki złącze elektryczne.
8. Zamocować osłonę.
Światła pozycyjne 1. Uzyskać dostęp do żarówki z komory silnika.
2. Zdjąć osłonę 1.
3. Wyjąć oprawę żarówki świateł
pozycyjnych z obudowy
reflektora.
4. Wyjąć żarówkę z gniazda i zamocować nową żarówkę.
5. Włożyć oprawkę żarówki w oprawkę odbłyśnika. Zamocować
osłonę reflektora.

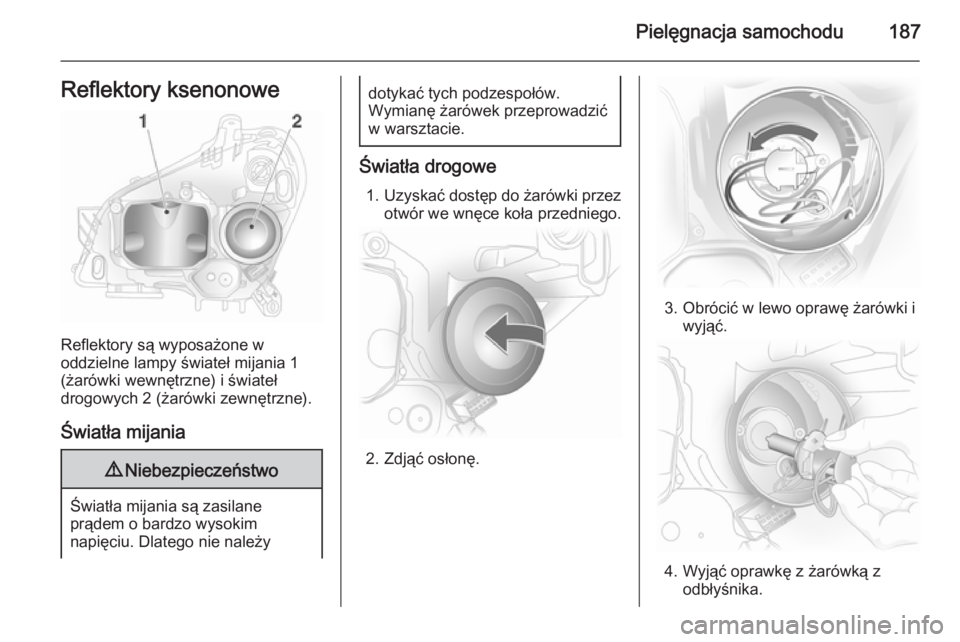

Pielęgnacja samochodu187Reflektory ksenonowe
Reflektory są wyposażone w
oddzielne lampy świateł mijania 1
(żarówki wewnętrzne) i świateł
drogowych 2 (żarówki zewnętrzne).
Światła mijania
9 Niebezpieczeństwo
Światła mijania są zasilane
prądem o bardzo wysokim
napięciu. Dlatego nie należy
dotykać tych podzespołów.
Wymianę żarówek przeprowadzić
w warsztacie.
Światła drogowe
1. Uzyskać dostęp do żarówki przez
otwór we wnęce koła przedniego.
2. Zdjąć osłonę.
3. Obrócić w lewo oprawę żarówki i wyjąć.
4. Wyjąć oprawkę z żarówką z odbłyśnika.

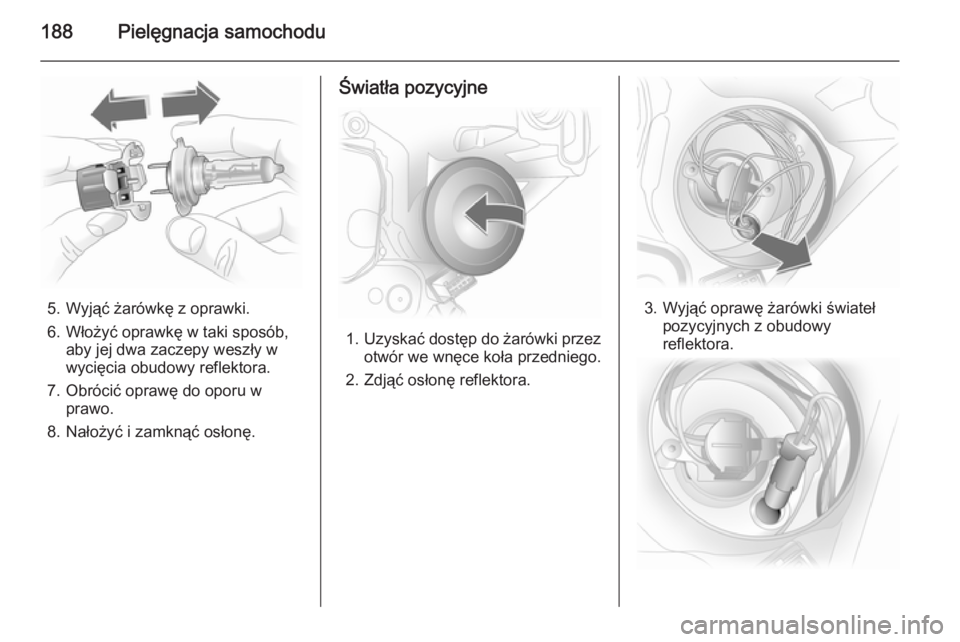

188Pielęgnacja samochodu
5. Wyjąć żarówkę z oprawki.
6. Włożyć oprawkę w taki sposób, aby jej dwa zaczepy weszły w
wycięcia obudowy reflektora.
7. Obrócić oprawę do oporu w prawo.
8. Nałożyć i zamknąć osłonę.
Światła pozycyjne
1. Uzyskać dostęp do żarówki przez
otwór we wnęce koła przedniego.
2. Zdjąć osłonę reflektora.
3. Wyjąć oprawę żarówki świateł pozycyjnych z obudowy
reflektora.
