OPEL ASTRA H 2014 Instrukcja obsługi (in Polish)

Pielęgnacja samochodu189
4. Wyjąć żarówkę z gniazda izamocować nową żarówkę.
5. Włożyć oprawkę żarówki w oprawkę odbłyśnika. Nałożyć i
zamknąć osłonę.
Światła przeciwmgielne
Wymianę żarówek przeprowadzić w
warsztacie.
Kierunkowskazy przednie 1. Uzyskać dostęp do żarówki przez
otwór we wnęce koła przedniego.2. Obrócić oprawkę żarówki w lewo, aby ją odblokować.
3. Lekko wcisnąć żarówkę wgniazdo, obrócić w lewo,
wyciągnąć, a następnie
zamocować nową żarówkę.
4. Włożyć oprawkę żarówki w obudowę i obrócić w prawo w celu
zablokowania.
Światła tylne
5-drzwiowy model hatchback
1. W celu wymiany żarówek po prawej stronie odblokować zamek
za pomocą monety i odchylić
osłonę.
W celu wymiany żarówek po lewej stronie odblokować oba zamki za
pomocą monety i odchylić osłonę
3 202.
2. Odłączyć złącze elektryczne od oprawy żarówki.

190Pielęgnacja samochodu
3. Poluźnić nakrętki mocującekluczem do kół, a następnie
odkręcić je ręcznie. Narzędzia
samochodowe 3 205.
4. Odczepić obudowę lampy w tył.
5. Odkręcić trzy wkręty, korzystając
z śrubokręta. Odchylić do
wewnątrz języczki blokujące po
zewnętrznej stronie oprawy żarówek i wyjąć oprawę.
6. Wyjąć żarówkę i zamontować nową.
Światło cofania ( 1)
Kierunkowskaz ( 2)
Światło cofania/światło
hamowania ( 3)
Światło cofania ( 4)
Tylne światło przeciwmgielne,
może występować tylko po jednej stronie ( 5)
7. Umieścić oprawkę żarówki w obudowie lampy, blokując ją w
odpowiedniej pozycji.

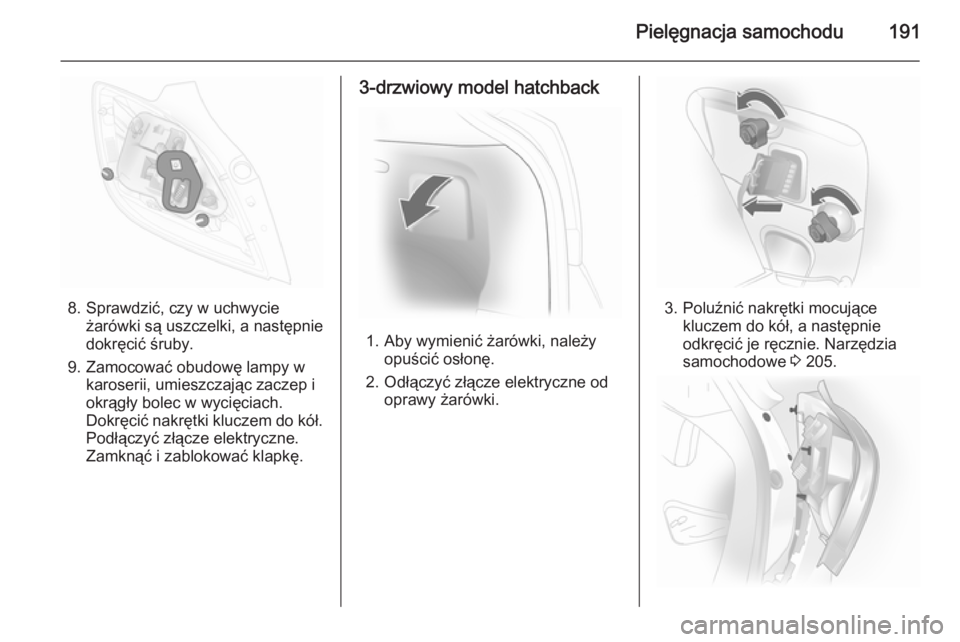

Pielęgnacja samochodu191
8. Sprawdzić, czy w uchwycieżarówki są uszczelki, a następnie
dokręcić śruby.
9. Zamocować obudowę lampy w karoserii, umieszczając zaczep i
okrągły bolec w wycięciach.
Dokręcić nakrętki kluczem do kół.
Podłączyć złącze elektryczne.
Zamknąć i zablokować klapkę.
3-drzwiowy model hatchback
1. Aby wymienić żarówki, należy opuścić osłonę.
2. Odłączyć złącze elektryczne od oprawy żarówki.
3. Poluźnić nakrętki mocujące kluczem do kół, a następnie
odkręcić je ręcznie. Narzędzia
samochodowe 3 205.

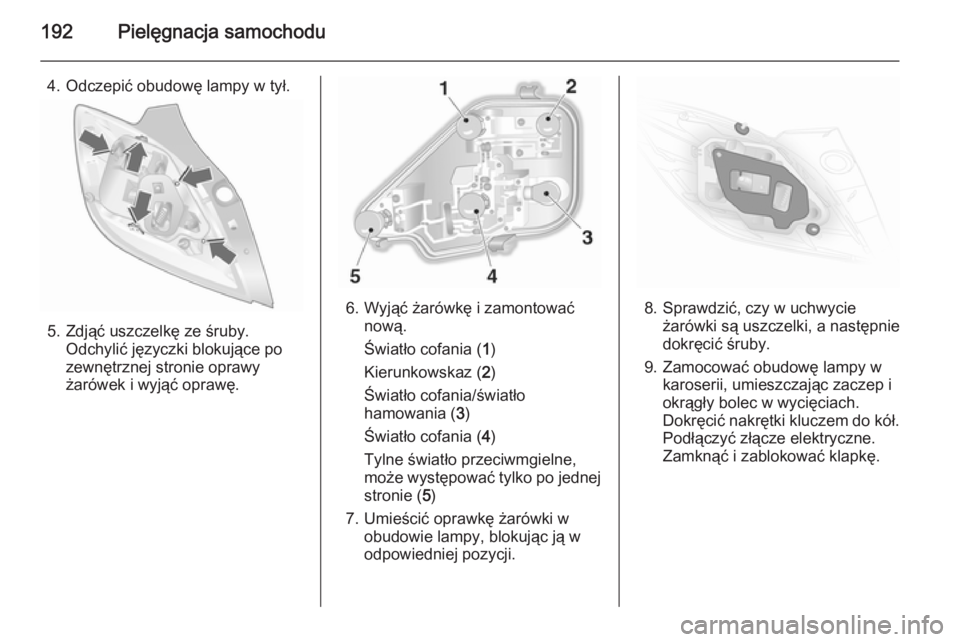

192Pielęgnacja samochodu
4. Odczepić obudowę lampy w tył.
5. Zdjąć uszczelkę ze śruby.Odchylić języczki blokujące po
zewnętrznej stronie oprawy
żarówek i wyjąć oprawę.
6. Wyjąć żarówkę i zamontować nową.
Światło cofania ( 1)
Kierunkowskaz ( 2)
Światło cofania/światło
hamowania ( 3)
Światło cofania ( 4)
Tylne światło przeciwmgielne,
może występować tylko po jednej stronie ( 5)
7. Umieścić oprawkę żarówki w obudowie lampy, blokując ją w
odpowiedniej pozycji.8. Sprawdzić, czy w uchwycie żarówki są uszczelki, a następnie
dokręcić śruby.
9. Zamocować obudowę lampy w karoserii, umieszczając zaczep i
okrągły bolec w wycięciach. Dokręcić nakrętki kluczem do kół.
Podłączyć złącze elektryczne.
Zamknąć i zablokować klapkę.

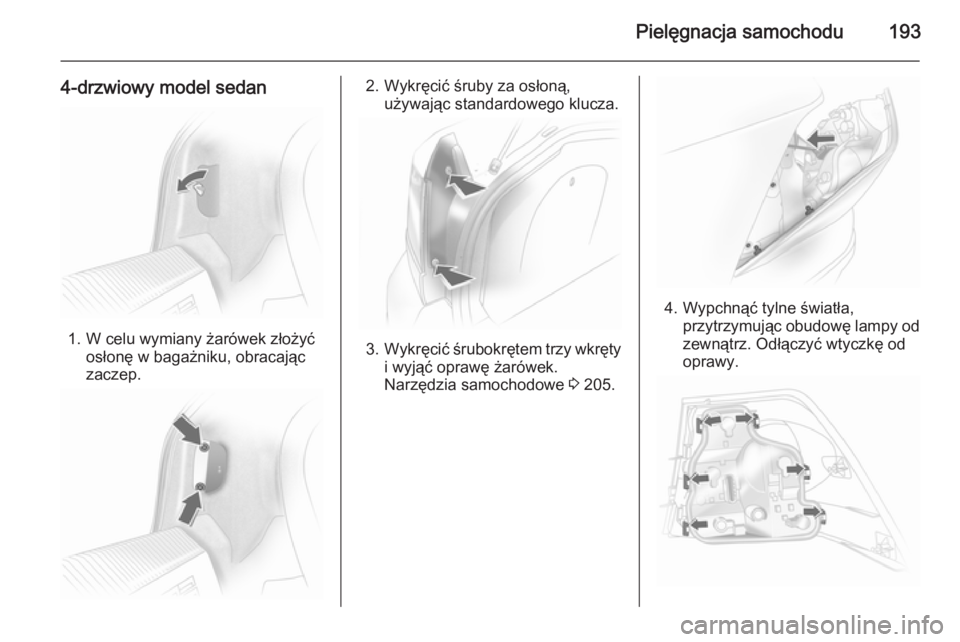

Pielęgnacja samochodu193
4-drzwiowy model sedan
1. W celu wymiany żarówek złożyćosłonę w bagażniku, obracając
zaczep.
2. Wykręcić śruby za osłoną, używając standardowego klucza.
3.Wykręcić śrubokrętem trzy wkręty
i wyjąć oprawę żarówek.
Narzędzia samochodowe 3 205.
4. Wypchnąć tylne światła,
przytrzymując obudowę lampy odzewnątrz. Odłączyć wtyczkę od
oprawy.

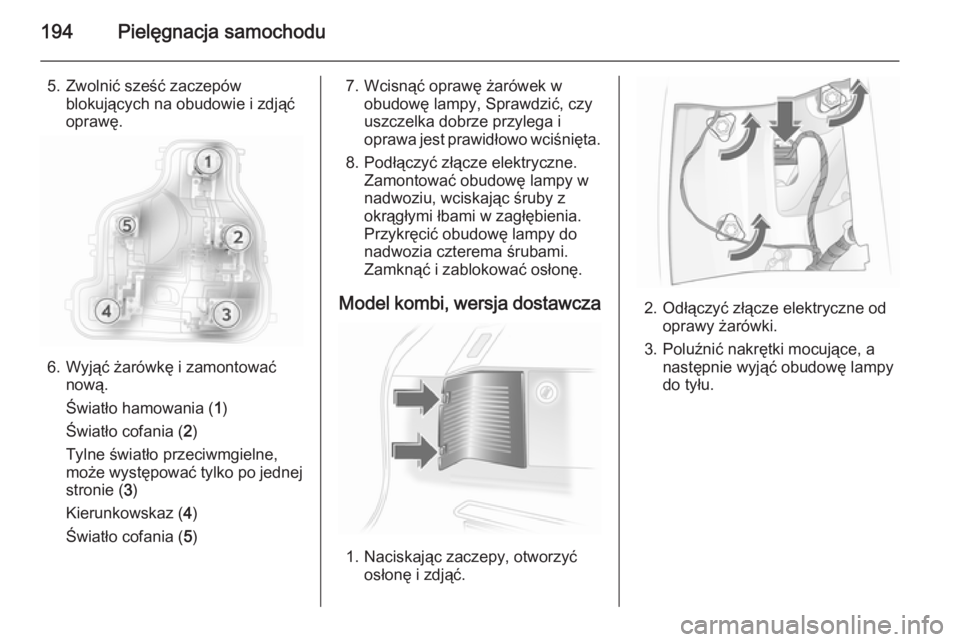

194Pielęgnacja samochodu
5. Zwolnić sześć zaczepówblokujących na obudowie i zdjąć
oprawę.
6. Wyjąć żarówkę i zamontować nową.
Światło hamowania ( 1)
Światło cofania ( 2)
Tylne światło przeciwmgielne,
może występować tylko po jednej stronie ( 3)
Kierunkowskaz ( 4)
Światło cofania ( 5)
7. Wcisnąć oprawę żarówek w
obudowę lampy, Sprawdzić, czy
uszczelka dobrze przylega i
oprawa jest prawidłowo wciśnięta.
8. Podłączyć złącze elektryczne. Zamontować obudowę lampy w
nadwoziu, wciskając śruby z
okrągłymi łbami w zagłębienia.
Przykręcić obudowę lampy do
nadwozia czterema śrubami.
Zamknąć i zablokować osłonę.
Model kombi, wersja dostawcza
1. Naciskając zaczepy, otworzyć osłonę i zdjąć.
2. Odłączyć złącze elektryczne odoprawy żarówki.
3. Poluźnić nakrętki mocujące, a następnie wyjąć obudowę lampy
do tyłu.

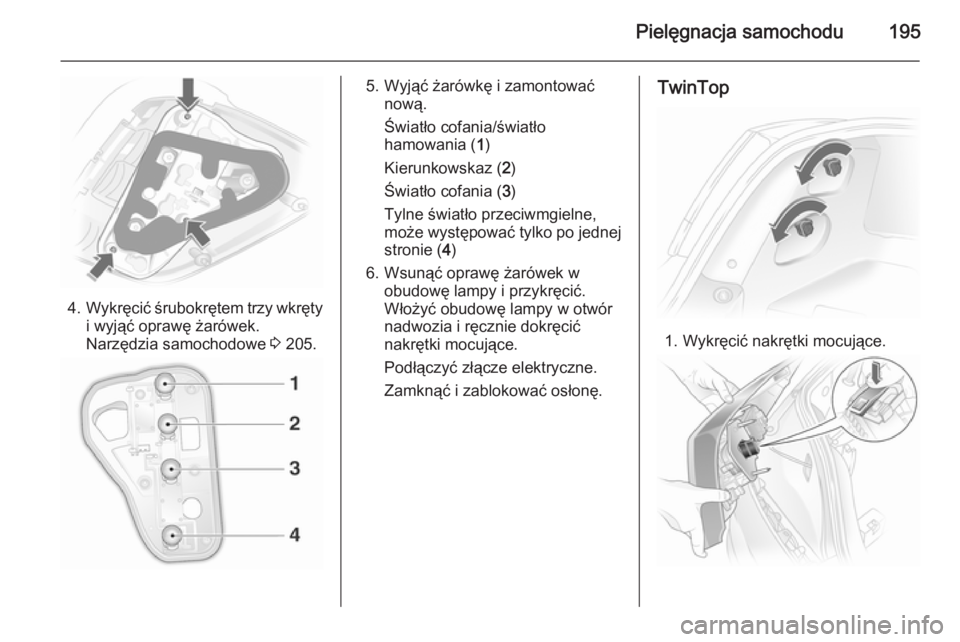

Pielęgnacja samochodu195
4.Wykręcić śrubokrętem trzy wkręty
i wyjąć oprawę żarówek.
Narzędzia samochodowe 3 205.
5. Wyjąć żarówkę i zamontować
nową.
Światło cofania/światło
hamowania ( 1)
Kierunkowskaz ( 2)
Światło cofania ( 3)
Tylne światło przeciwmgielne,
może występować tylko po jednej stronie ( 4)
6. Wsunąć oprawę żarówek w obudowę lampy i przykręcić.
Włożyć obudowę lampy w otwór
nadwozia i ręcznie dokręcić
nakrętki mocujące.
Podłączyć złącze elektryczne.
Zamknąć i zablokować osłonę.TwinTop
1. Wykręcić nakrętki mocujące.

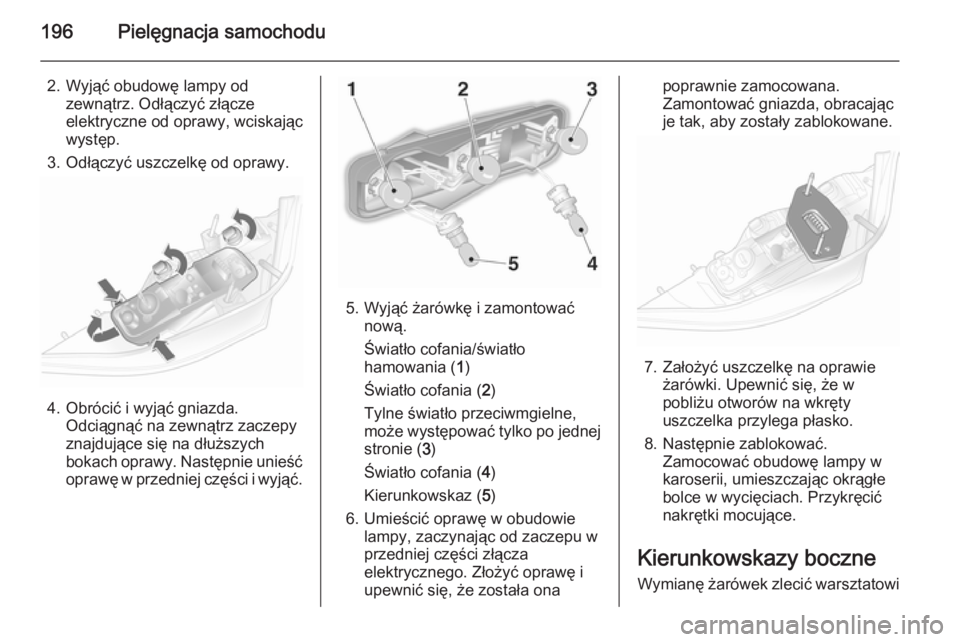

196Pielęgnacja samochodu
2. Wyjąć obudowę lampy odzewnątrz. Odłączyć złącze
elektryczne od oprawy, wciskając
występ.
3. Odłączyć uszczelkę od oprawy.
4. Obrócić i wyjąć gniazda. Odciągnąć na zewnątrz zaczepy
znajdujące się na dłuższych
bokach oprawy. Następnie unieść
oprawę w przedniej części i wyjąć.
5. Wyjąć żarówkę i zamontować nową.
Światło cofania/światło
hamowania ( 1)
Światło cofania ( 2)
Tylne światło przeciwmgielne,
może występować tylko po jednej
stronie ( 3)
Światło cofania ( 4)
Kierunkowskaz ( 5)
6. Umieścić oprawę w obudowie lampy, zaczynając od zaczepu w
przedniej części złącza
elektrycznego. Złożyć oprawę i
upewnić się, że została ona
poprawnie zamocowana.
Zamontować gniazda, obracając
je tak, aby zostały zablokowane.
7. Założyć uszczelkę na oprawie żarówki. Upewnić się, że w
pobliżu otworów na wkręty
uszczelka przylega płasko.
8. Następnie zablokować. Zamocować obudowę lampy w
karoserii, umieszczając okrągłe
bolce w wycięciach. Przykręcić
nakrętki mocujące.
Kierunkowskazy boczne Wymianę żarówek zlecić warsztatowi

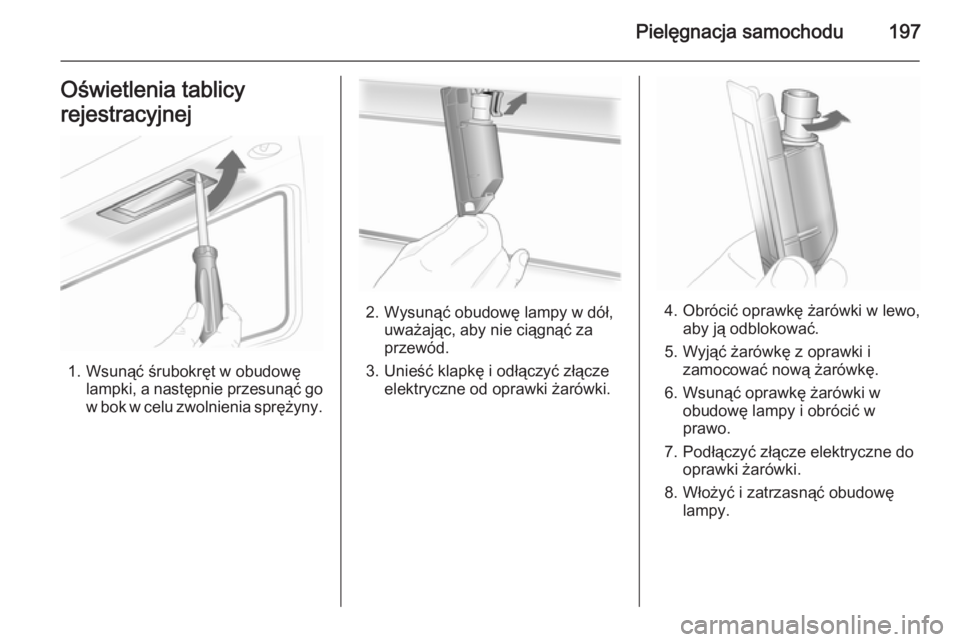

Pielęgnacja samochodu197Oświetlenia tablicy
rejestracyjnej
1. Wsunąć śrubokręt w obudowę lampki, a następnie przesunąć gow bok w celu zwolnienia sprężyny.
2. Wysunąć obudowę lampy w dół, uważając, aby nie ciągnąć za
przewód.
3. Unieść klapkę i odłączyć złącze elektryczne od oprawki żarówki.4. Obrócić oprawkę żarówki w lewo, aby ją odblokować.
5. Wyjąć żarówkę z oprawki i zamocować nową żarówkę.
6. Wsunąć oprawkę żarówki w obudowę lampy i obrócić w
prawo.
7. Podłączyć złącze elektryczne do oprawki żarówki.
8. Włożyć i zatrzasnąć obudowę lampy.

198Pielęgnacja samochoduOświetlenie wnętrzaOświetlenie wnętrzna z przodukabiny, lampki do czytania
1. Odblokować osłonkę, lekko docisnąć i wyjąć pod kątem w dół.
2. Wyjąć żarówkę i zamontować nową.
3. Założyć osłonkę.
Oświetlenie wnętrzna w tyle
kabiny, lampki do czytania Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie schowka w desce
rozdzielczej, oświetleniebagażnika, oświetlenie
przestrzeni nóg
1. Podważyć śrubokrętem obudowę lampki.
2. Lekko nacisnąć żarówkę w kierunku zacisku sprężystego i
wyjąć ją.
3. Włożyć nową żarówkę.
4. Zamocować lampkę.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.
