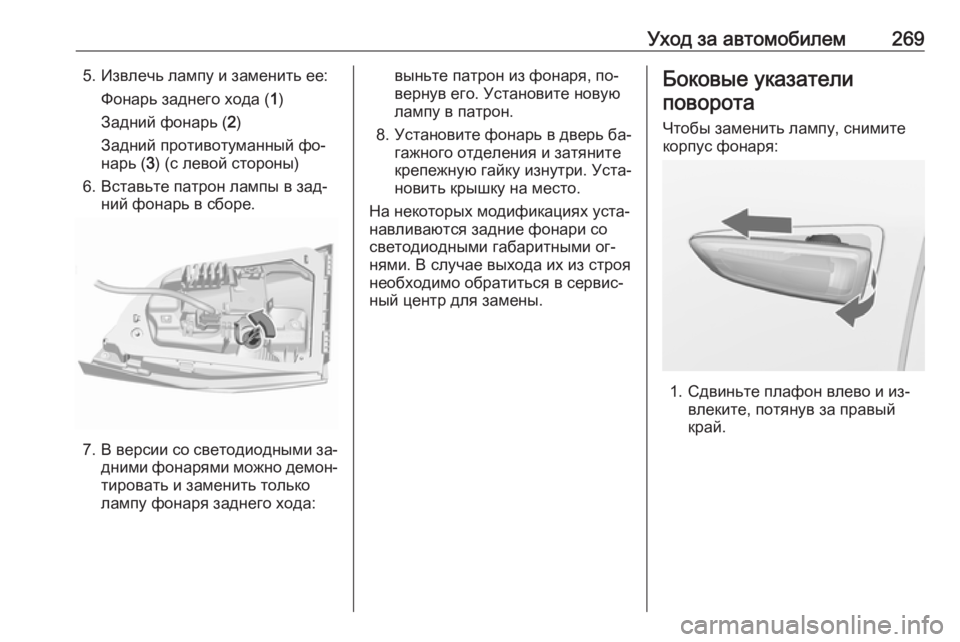

Page 271 of 345

Уход за автомобилем2695. Извлечь лампу и заменить ее:Фонарь заднего хода ( 1)
Задний фонарь ( 2)
Задний противотуманный фо‐
нарь ( 3) (с левой стороны)
6. Вставьте патрон лампы в зад‐ ний фонарь в сборе.
7. В версии со светодиодными за‐
дними фонарями можно демон‐
тировать и заменить только
лампу фонаря заднего хода:
выньте патрон из фонаря, по‐
вернув его. Установите новую
лампу в патрон.
8. Установите фонарь в дверь ба‐ гажного отделения и затяните
крепежную гайку изнутри. Уста‐
новить крышку на место.
На некоторых модификациях уста‐
навливаются задние фонари со
светодиодными габаритными ог‐
нями. В случае выхода их из строя
необходимо обратиться в сервис‐ ный центр для замены.Боковые указатели
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и из‐ влеките, потянув за правый
край.

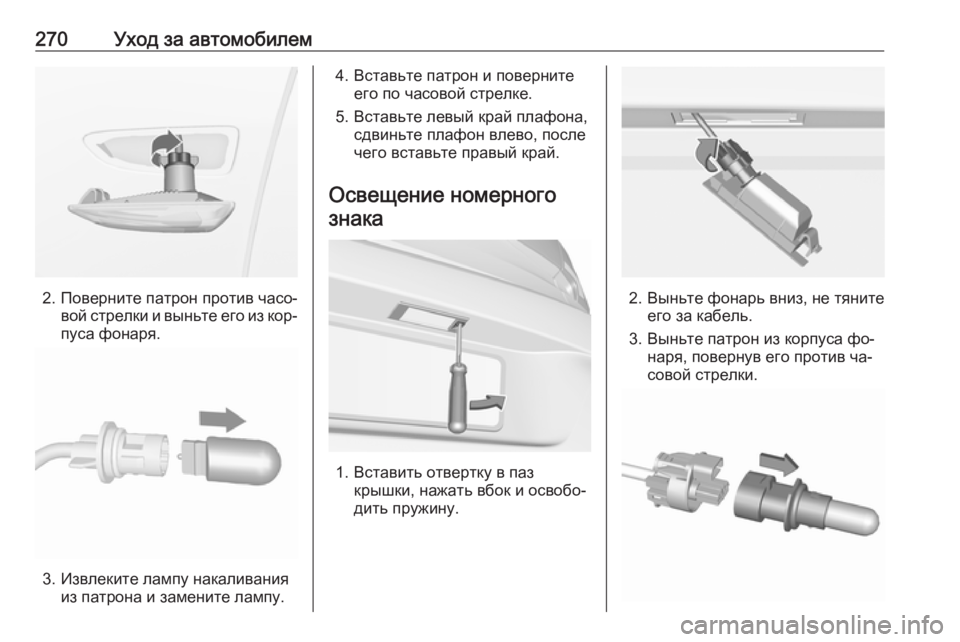

Page 272 of 345

270Уход за автомобилем
2. Поверните патрон против часо‐вой стрелки и выньте его из кор‐
пуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и поверните его по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину.
2. Выньте фонарь вниз, не тяните его за кабель.
3. Выньте патрон из корпуса фо‐ наря, повернув его против ча‐
совой стрелки.

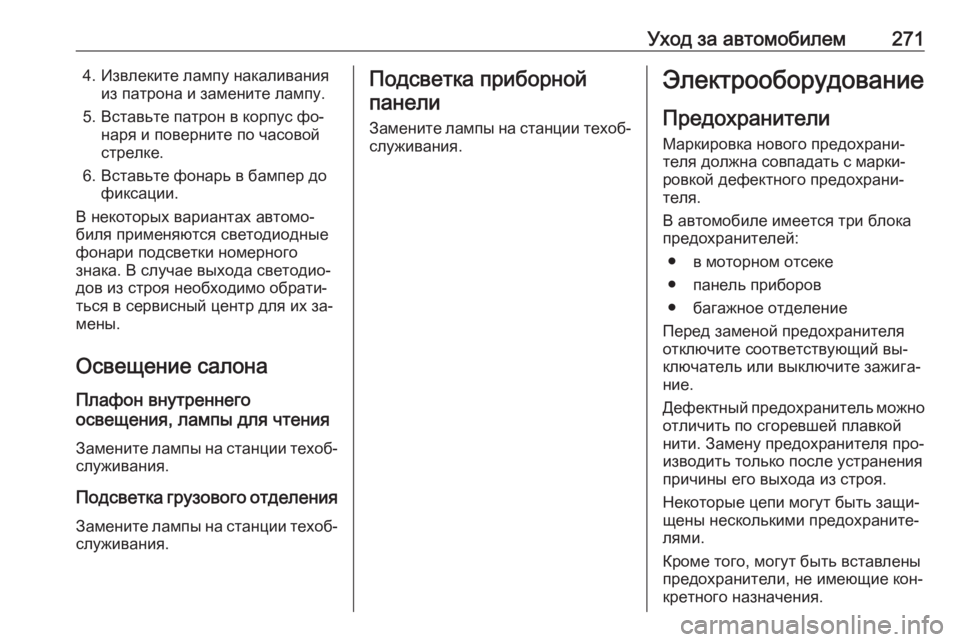

Page 273 of 345

Уход за автомобилем2714. Извлеките лампу накаливанияиз патрона и замените лампу.
5. Вставьте патрон в корпус фо‐ наря и поверните по часовой
стрелке.
6. Вставьте фонарь в бампер до фиксации.
В некоторых вариантах автомо‐
биля применяются светодиодные
фонари подсветки номерного
знака. В случае выхода светодио‐
дов из строя необходимо обрати‐
ться в сервисный центр для их за‐
мены.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замените лампы на станции техоб‐
служивания.
Подсветка грузового отделения
Замените лампы на станции техоб‐
служивания.Подсветка приборной
панели
Замените лампы на станции техоб‐ служивания.Электрооборудование
Предохранители
Маркировка нового предохрани‐ теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
● в моторном отсеке
● панель приборов
● багажное отделение
Перед заменой предохранителя
отключите соответствующий вы‐
ключатель или выключите зажига‐
ние.
Дефектный предохранитель можно
отличить по сгоревшей плавкой
нити. Замену предохранителя про‐ изводить только после устранения
причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие кон‐
кретного назначения.

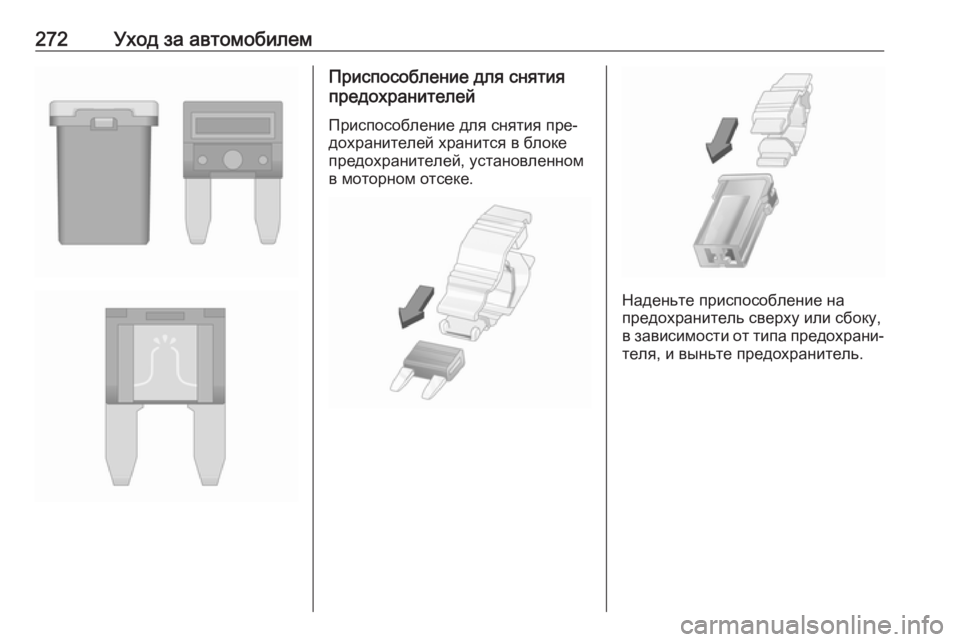

Page 274 of 345

272Уход за автомобилемПриспособление для снятия
предохранителей
Приспособление для снятия пре‐
дохранителей хранится в блоке
предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.

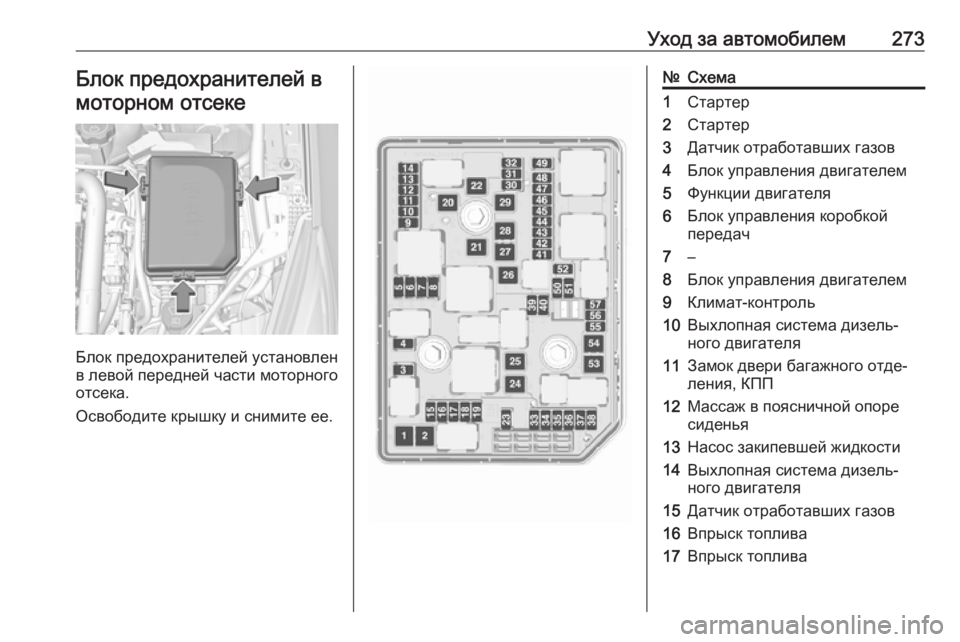

Page 275 of 345

Уход за автомобилем273Блок предохранителей вмоторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите крышку и снимите ее.
№Схема1Стартер2Стартер3Датчик отработавших газов4Блок управления двигателем5Функции двигателя6Блок управления коробкой
передач7–8Блок управления двигателем9Климат-контроль10Выхлопная система дизель‐
ного двигателя11Замок двери багажного отде‐ ления, КПП12Массаж в поясничной опоре
сиденья13Насос закипевшей жидкости14Выхлопная система дизель‐
ного двигателя15Датчик отработавших газов16Впрыск топлива17Впрыск топлива

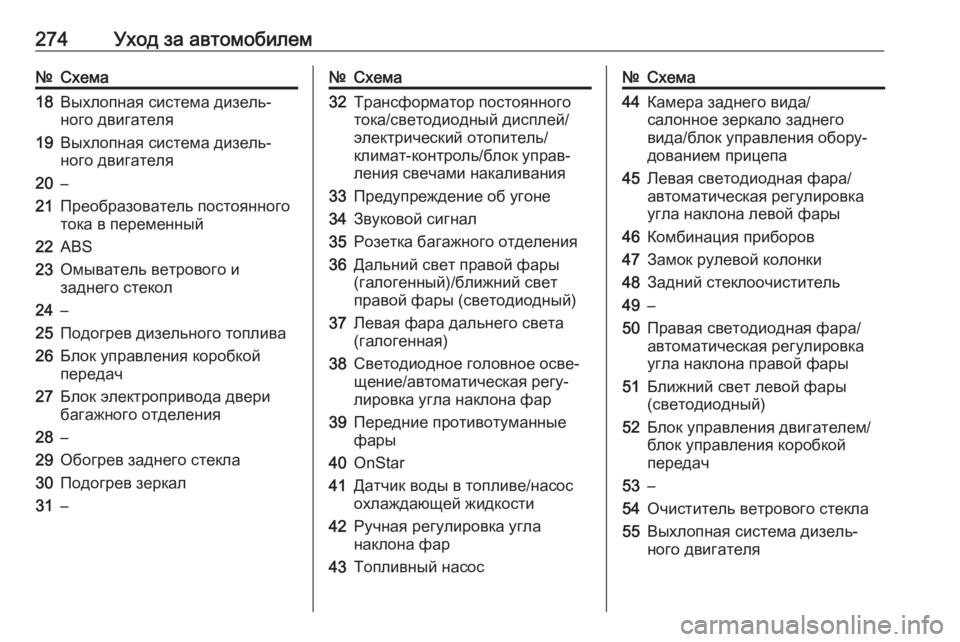

Page 276 of 345

274Уход за автомобилем№Схема18Выхлопная система дизель‐
ного двигателя19Выхлопная система дизель‐ ного двигателя20–21Преобразователь постоянного
тока в переменный22ABS23Омыватель ветрового и
заднего стекол24–25Подогрев дизельного топлива26Блок управления коробкой
передач27Блок электропривода двери
багажного отделения28–29Обогрев заднего стекла30Подогрев зеркал31–№Схема32Трансформатор постоянного
тока/светодиодный дисплей/
электрический отопитель/
климат-контроль/блок управ‐
ления свечами накаливания33Предупреждение об угоне34Звуковой сигнал35Розетка багажного отделения36Дальний свет правой фары
(галогенный)/ближний свет
правой фары (светодиодный)37Левая фара дальнего света
(галогенная)38Светодиодное головное осве‐
щение/автоматическая регу‐
лировка угла наклона фар39Передние противотуманные
фары40OnStar41Датчик воды в топливе/насос
охлаждающей жидкости42Ручная регулировка угла
наклона фар43Топливный насос№Схема44Камера заднего вида/
салонное зеркало заднего
вида/блок управления обору‐
дованием прицепа45Левая светодиодная фара/
автоматическая регулировка
угла наклона левой фары46Комбинация приборов47Замок рулевой колонки48Задний стеклоочиститель49–50Правая светодиодная фара/
автоматическая регулировка
угла наклона правой фары51Ближний свет левой фары
(светодиодный)52Блок управления двигателем/
блок управления коробкой
передач53–54Очиститель ветрового стекла55Выхлопная система дизель‐
ного двигателя

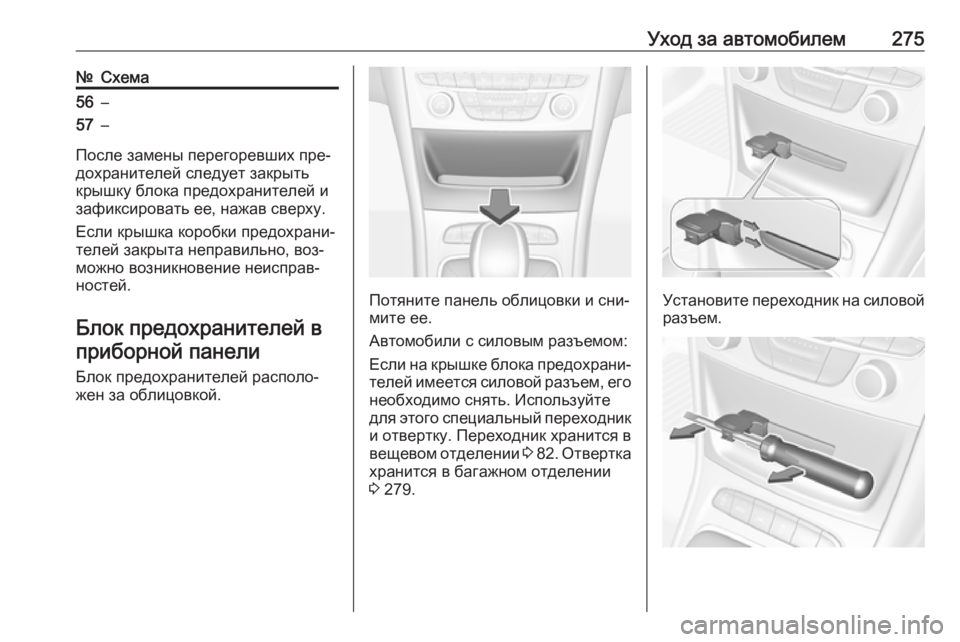

Page 277 of 345

Уход за автомобилем275№Схема56–57–
После замены перегоревших пре‐
дохранителей следует закрыть
крышку блока предохранителей и зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно, воз‐
можно возникновение неисправ‐
ностей.
Блок предохранителей вприборной панели
Блок предохранителей располо‐ жен за облицовкой.
Потяните панель облицовки и сни‐
мите ее.
Автомобили с силовым разъемом:
Если на крышке блока предохрани‐
телей имеется силовой разъем, его необходимо снять. Используйте
для этого специальный переходник и отвертку. Переходник хранится в
вещевом отделении 3 82 . Отвертка
хранится в багажном отделении
3 279.Установите переходник на силовой
разъем.
Page 278 of 345

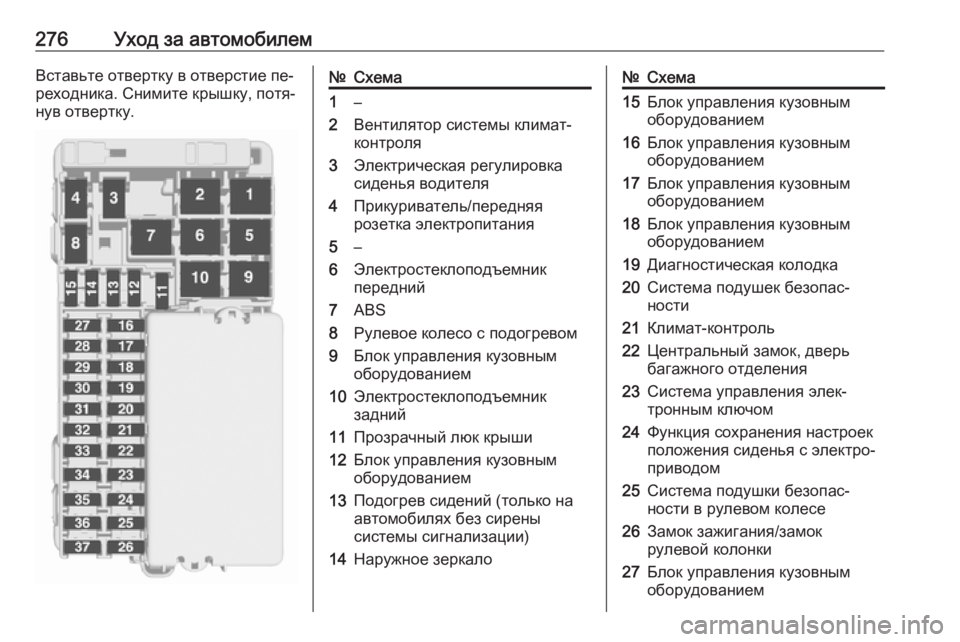

276Уход за автомобилемВставьте отвертку в отверстие пе‐
реходника. Снимите крышку, потя‐
нув отвертку.№Схема1–2Вентилятор системы климат-
контроля3Электрическая регулировка
сиденья водителя4Прикуриватель/передняя
розетка электропитания5–6Электростеклоподъемник
передний7ABS8Рулевое колесо с подогревом9Блок управления кузовным
оборудованием10Электростеклоподъемник
задний11Прозрачный люк крыши12Блок управления кузовным
оборудованием13Подогрев сидений (только на
автомобилях без сирены
системы сигнализации)14Наружное зеркало№Схема15Блок управления кузовным
оборудованием16Блок управления кузовным
оборудованием17Блок управления кузовным
оборудованием18Блок управления кузовным
оборудованием19Диагностическая колодка20Система подушек безопас‐
ности21Климат-контроль22Центральный замок, дверь
багажного отделения23Система управления элек‐
тронным ключом24Функция сохранения настроек
положения сиденья с электро‐
приводом25Система подушки безопас‐ ности в рулевом колесе26Замок зажигания/замок
рулевой колонки27Блок управления кузовным
оборудованием
Page 279 of 345

Уход за автомобилем277№Схема28Разъем USB29–30Селектор передач31Очиститель заднего стекла32Блок управления коробкой
передач33Система противоугонной
сигнализации/Звуковой сигна‐
лизатор34Система облегчения парковки/
система предупреждения о
препятствиях в боковых
мертвых зонах/информа‐
ционно-развлекательная
система/разъем USB35OnStar36Информационный дисплей/
комбинация приборов/
проигрыватель компакт-
дисков37Информационно-развлека‐
тельная система, радиоПосле замены перегоревших пре‐
дохранителей следует закрыть
крышку блока предохранителей и зафиксировать ее, нажав сверху.
Автомобили с силовым разъемом: 1. Вставьте правый край панели.
2. Защелкните левый край па‐ нели. Следите за тем, чтобы за‐щелка встала на свое место, как
показано на иллюстрации.
Блок предохранителей в багажном отделении
Блок предохранителей находится
под крышкой на левой стенке ба‐
гажного отделения.
Снимите крышку.
Освободите крышку блока предо‐
хранителей и снимите ее.

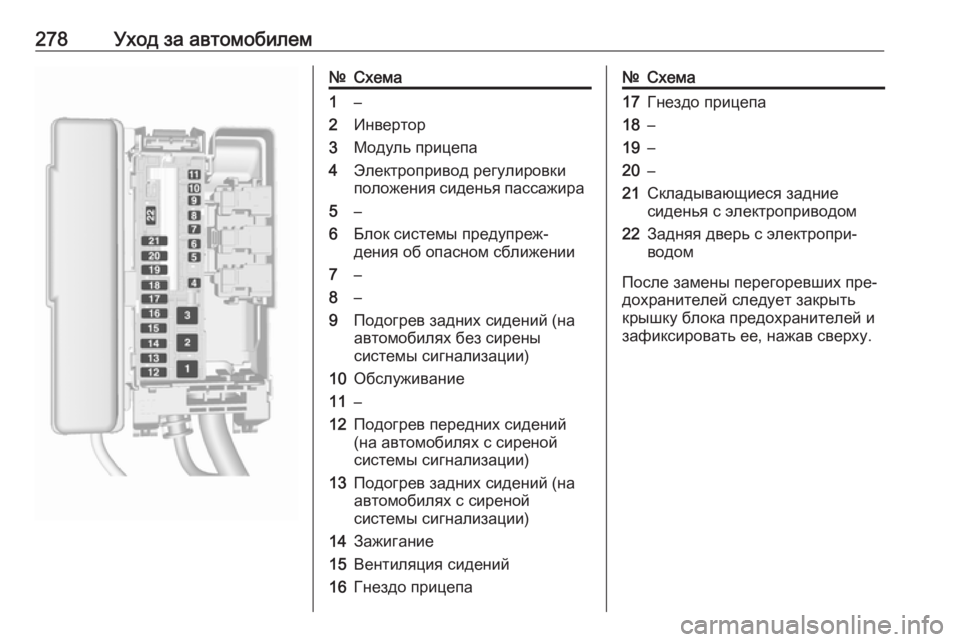

Page 280 of 345

278Уход за автомобилем№Схема1–2Инвертор3Модуль прицепа4Электропривод регулировкиположения сиденья пассажира5–6Блок системы предупреж‐
дения об опасном сближении7–8–9Подогрев задних сидений (на
автомобилях без сирены
системы сигнализации)10Обслуживание11–12Подогрев передних сидений
(на автомобилях с сиреной
системы сигнализации)13Подогрев задних сидений (на
автомобилях с сиреной
системы сигнализации)14Зажигание15Вентиляция сидений16Гнездо прицепа№Схема17Гнездо прицепа18–19–20–21Складывающиеся задние
сиденья с электроприводом22Задняя дверь с электропри‐
водом
После замены перегоревших пре‐
дохранителей следует закрыть
крышку блока предохранителей и зафиксировать ее, нажав сверху.
