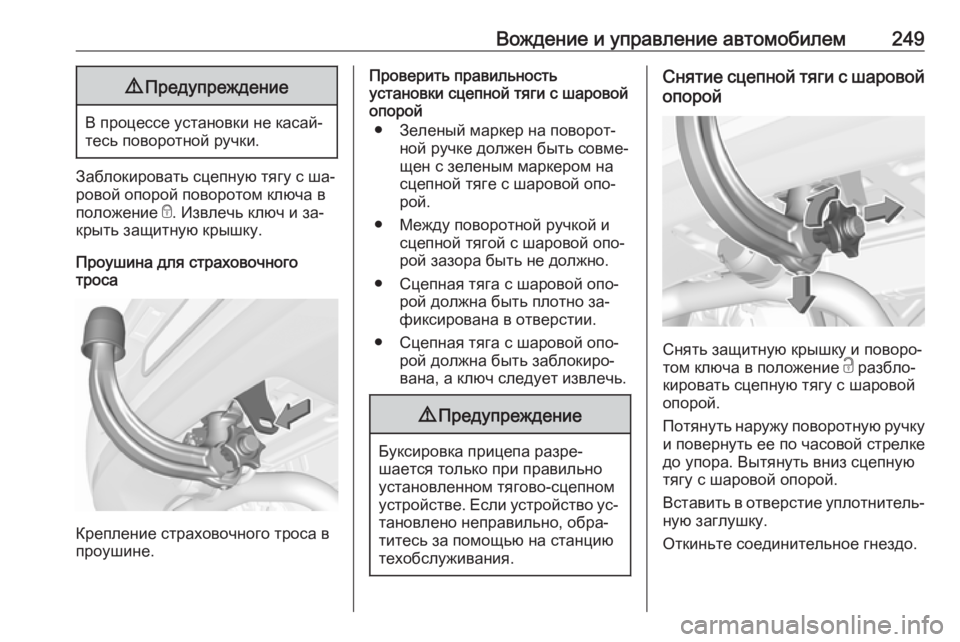

Вождение и управление автомобилем2499Предупреждение
В процессе установки не касай‐
тесь поворотной ручки.
Заблокировать сцепную тягу с ша‐
ровой опорой поворотом ключа в
положение e. Извлечь ключ и за‐
крыть защитную крышку.
Проушина для страховочного
троса
Крепление страховочного троса в
проушине.
Проверить правильность установки сцепной тяги с шаровой
опорой
● Зеленый маркер на поворот‐ ной ручке должен быть совме‐
щен с зеленым маркером на
сцепной тяге с шаровой опо‐ рой.
● Между поворотной ручкой и сцепной тягой с шаровой опо‐
рой зазора быть не должно.
● Сцепная тяга с шаровой опо‐ рой должна быть плотно за‐
фиксирована в отверстии.
● Сцепная тяга с шаровой опо‐ рой должна быть заблокиро‐
вана, а ключ следует извлечь.9 Предупреждение
Буксировка прицепа разре‐
шается только при правильно
установленном тягово-сцепном
устройстве. Если устройство ус‐
тановлено неправильно, обра‐
титесь за помощью на станцию
техобслуживания.
Снятие сцепной тяги с шаровой
опорой
Снять защитную крышку и поворо‐
том ключа в положение c разбло‐
кировать сцепную тягу с шаровой
опорой.
Потянуть наружу поворотную ручку
и повернуть ее по часовой стрелке
до упора. Вытянуть вниз сцепную
тягу с шаровой опорой.
Вставить в отверстие уплотнитель‐ ную заглушку.
Откиньте соединительное гнездо.

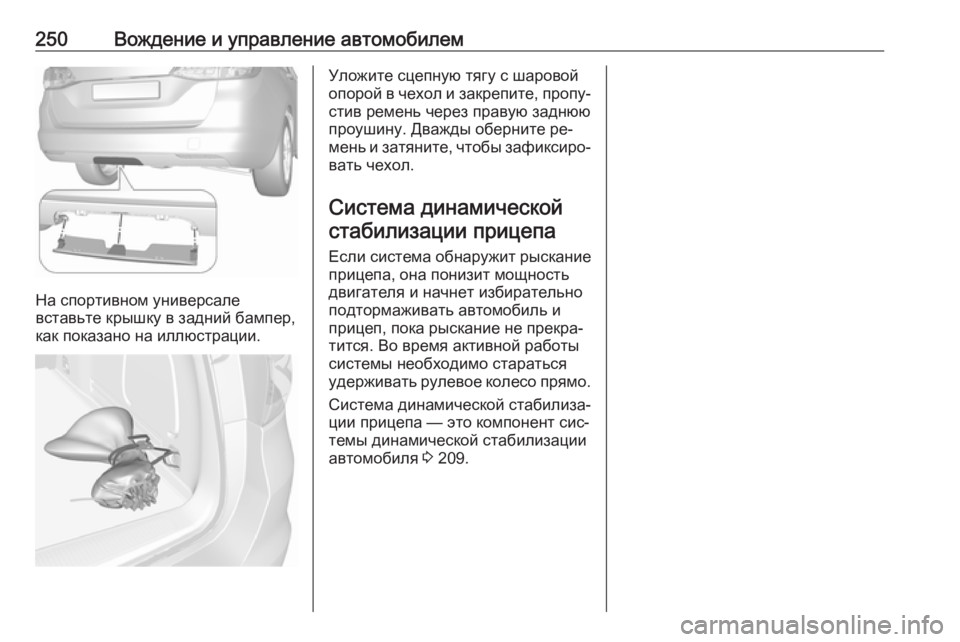

Page 252 of 345

250Вождение и управление автомобилем
На спортивном универсале
вставьте крышку в задний бампер,
как показано на иллюстрации.
Уложите сцепную тягу с шаровой
опорой в чехол и закрепите, пропу‐ стив ремень через правую заднюю
проушину. Дважды оберните ре‐
мень и затяните, чтобы зафиксиро‐ вать чехол.
Система динамической стабилизации прицепа
Если система обнаружит рыскание
прицепа, она понизит мощность
двигателя и начнет избирательно
подтормаживать автомобиль и
прицеп, пока рыскание не прекра‐
тится. Во время активной работы
системы необходимо стараться
удерживать рулевое колесо прямо.
Система динамической стабилиза‐
ции прицепа — это компонент сис‐
темы динамической стабилизации
автомобиля 3 209.

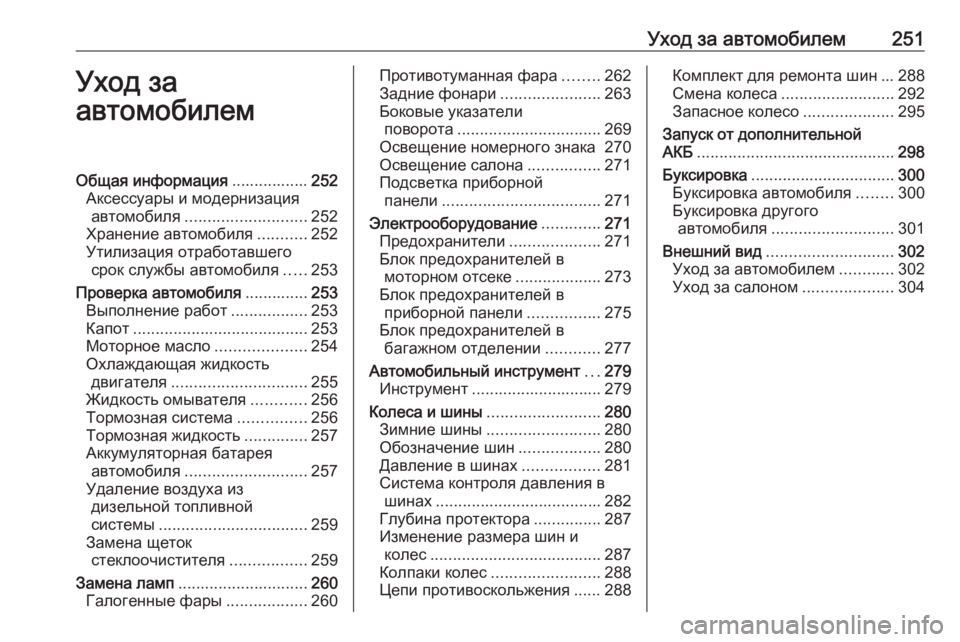

Page 253 of 345

Уход за автомобилем251Уход за
автомобилемОбщая информация .................252
Аксессуары и модернизация автомобиля ........................... 252
Хранение автомобиля ...........252
Утилизация отработавшего срок службы автомобиля .....253
Проверка автомобиля ..............253
Выполнение работ .................253
Капот ....................................... 253
Моторное масло ....................254
Охлаждающая жидкость двигателя .............................. 255
Жидкость омывателя ............256
Тормозная система ...............256
Тормозная жидкость ..............257
Аккумуляторная батарея автомобиля ........................... 257
Удаление воздуха из дизельной топливной
системы ................................. 259
Замена щеток стеклоочистителя .................259
Замена ламп ............................. 260
Галогенные фары ..................260Противотуманная фара ........262
Задние фонари ......................263
Боковые указатели поворота ................................ 269
Освещение номерного знака 270
Освещение салона ................271
Подсветка приборной панели ................................... 271
Электрооборудование .............271
Предохранители ....................271
Блок предохранителей в моторном отсеке ...................273
Блок предохранителей в приборной панели ................275
Блок предохранителей в багажном отделении ............277
Автомобильный инструмент ...279
Инструмент ............................. 279
Колеса и шины ......................... 280
Зимние шины ......................... 280
Обозначение шин ..................280
Давление в шинах .................281
Система контроля давления в шинах ..................................... 282
Глубина протектора ...............287
Изменение размера шин и колес ...................................... 287
Колпаки колес ........................ 288
Цепи противоскольжения ...... 288Комплект для ремонта шин ... 288
Смена колеса ......................... 292
Запасное колесо ....................295
Запуск от дополнительной АКБ ............................................ 298
Буксировка ................................ 300
Буксировка автомобиля ........300
Буксировка другого автомобиля ........................... 301
Внешний вид ............................ 302
Уход за автомобилем ............302
Уход за салоном ....................304

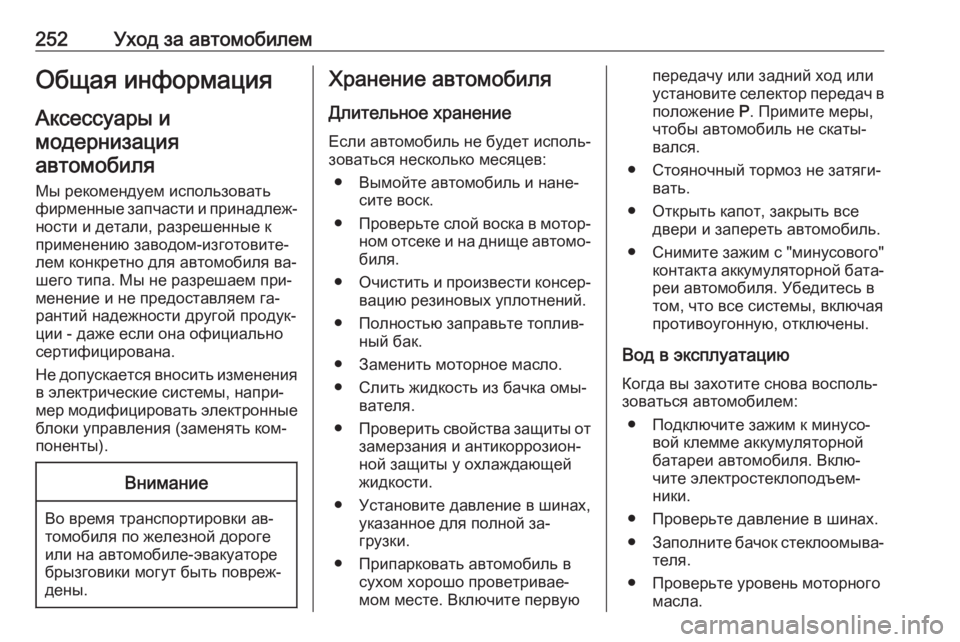

Page 254 of 345

252Уход за автомобилемОбщая информацияАксессуары имодернизацияавтомобиля
Мы рекомендуем использовать
фирменные запчасти и принадлеж‐ ности и детали, разрешенные к
применению заводом-изготовите‐
лем конкретно для автомобиля ва‐
шего типа. Мы не разрешаем при‐
менение и не предоставляем га‐
рантий надежности другой продук‐
ции - даже если она официально сертифицирована.
Не допускается вносить изменения
в электрические системы, напри‐
мер модифицировать электронные
блоки управления (заменять ком‐
поненты).Внимание
Во время транспортировки ав‐
томобиля по железной дороге
или на автомобиле-эвакуаторе
брызговики могут быть повреж‐
дены.
Хранение автомобиля
Длительное хранениеЕсли автомобиль не будет исполь‐зоваться несколько месяцев:
● Вымойте автомобиль и нане‐ сите воск.
● Проверьте слой воска в мотор‐
ном отсеке и на днище автомо‐
биля.
● Очистить и произвести консер‐
вацию резиновых уплотнений.
● Полностью заправьте топлив‐ ный бак.
● Заменить моторное масло. ● Слить жидкость из бачка омы‐ вателя.
● Проверить свойства защиты от
замерзания и антикоррозион‐
ной защиты у охлаждающей
жидкости.
● Установите давление в шинах, указанное для полной за‐
грузки.
● Припарковать автомобиль в сухом хорошо проветривае‐
мом месте. Включите первуюпередачу или задний ход или
установите селектор передач в положение Р. Примите меры,
чтобы автомобиль не скаты‐
вался.
● Стояночный тормоз не затяги‐ вать.
● Открыть капот, закрыть все двери и запереть автомобиль.
● Снимите зажим с "минусового" контакта аккумуляторной бата‐
реи автомобиля. Убедитесь в
том, что все системы, включая
противоугонную, отключены.
Вод в эксплуатацию Когда вы захотите снова восполь‐
зоваться автомобилем:
● Подключите зажим к минусо‐ вой клемме аккумуляторнойбатареи автомобиля. Вклю‐
чите электростеклоподъем‐
ники.
● Проверьте давление в шинах.
● Заполните бачок стеклоомыва‐
теля.
● Проверьте уровень моторного масла.

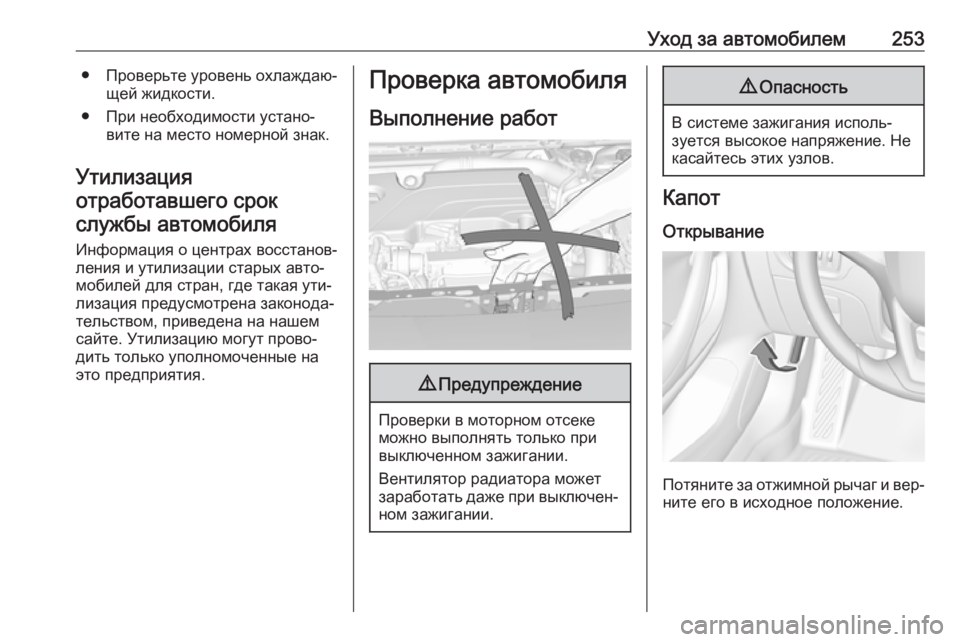

Page 255 of 345

Уход за автомобилем253● Проверьте уровень охлаждаю‐щей жидкости.
● При необходимости устано‐ вите на место номерной знак.
Утилизация отработавшего срокслужбы автомобиля
Информация о центрах восстанов‐
ления и утилизации старых авто‐
мобилей для стран, где такая ути‐
лизация предусмотрена законода‐
тельством, приведена на нашем
сайте. Утилизацию могут прово‐
дить только уполномоченные на
это предприятия.Проверка автомобиля
Выполнение работ9 Предупреждение
Проверки в моторном отсеке
можно выполнять только при
выключенном зажигании.
Вентилятор радиатора может
заработать даже при выключен‐ ном зажигании.
9 Опасность
В системе зажигания исполь‐
зуется высокое напряжение. Не
касайтесь этих узлов.
Капот
Открывание
Потяните за отжимной рычаг и вер‐
ните его в исходное положение.

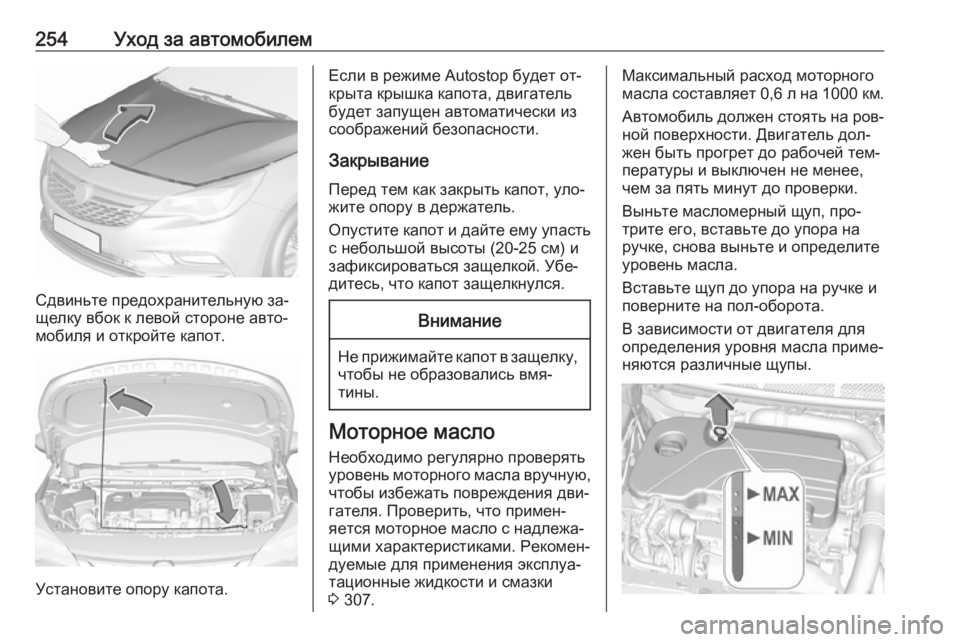

Page 256 of 345

254Уход за автомобилем
Сдвиньте предохранительную за‐
щелку вбок к левой стороне авто‐ мобиля и откройте капот.
Установите опору капота.
Если в режиме Autostop будет от‐
крыта крышка капота, двигатель
будет запущен автоматически из соображений безопасности.
Закрывание Перед тем как закрыть капот, уло‐
жите опору в держатель.
Опустите капот и дайте ему упасть
с небольшой высоты (20-25 см) и
зафиксироваться защелкой. Убе‐
дитесь, что капот защелкнулся.Внимание
Не прижимайте капот в защелку, чтобы не образовались вмя‐
тины.
Моторное масло
Необходимо регулярно проверять
уровень моторного масла вручную,
чтобы избежать повреждения дви‐
гателя. Проверить, что примен‐
яется моторное масло с надлежа‐
щими характеристиками. Рекомен‐
дуемые для применения эксплуа‐
тационные жидкости и смазки
3 307.
Максимальный расход моторного
масла составляет 0,6 л на 1000 км.
Автомобиль должен стоять на ров‐ ной поверхности. Двигатель дол‐жен быть прогрет до рабочей тем‐
пературы и выключен не менее,
чем за пять минут до проверки.
Выньте масломерный щуп, про‐
трите его, вставьте до упора на
ручке, снова выньте и определите
уровень масла.
Вставьте щуп до упора на ручке и
поверните на пол-оборота.
В зависимости от двигателя для
определения уровня масла приме‐
няются различные щупы.

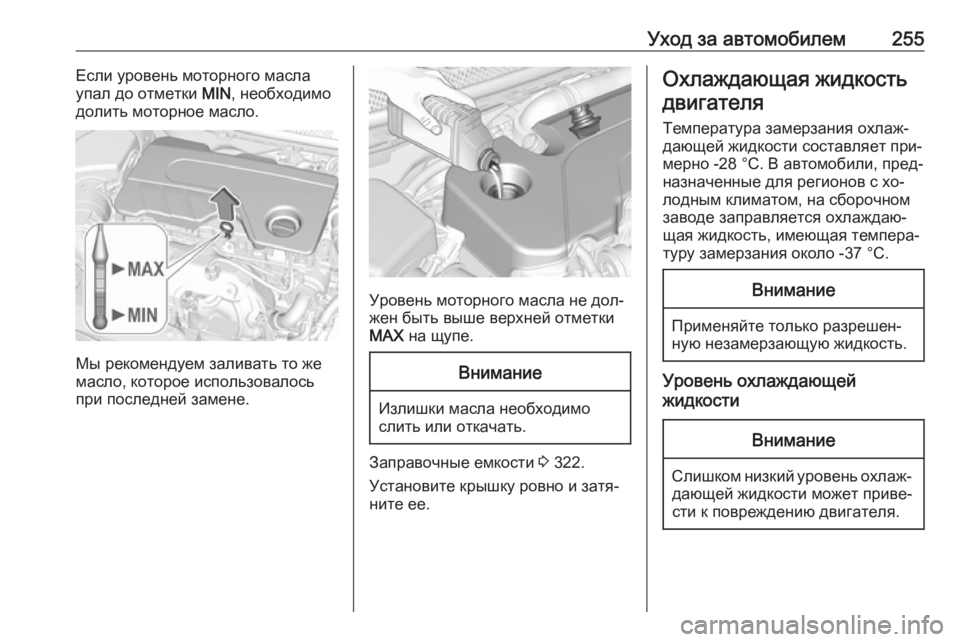

Page 257 of 345

Уход за автомобилем255Если уровень моторного масла
упал до отметки MIN, необходимо
долить моторное масло.
Мы рекомендуем заливать то же
масло, которое использовалось при последней замене.
Уровень моторного масла не дол‐жен быть выше верхней отметки
MAX на щупе.
Внимание
Излишки масла необходимо
слить или откачать.
Заправочные емкости 3 322.
Установите крышку ровно и затя‐
ните ее.
Охлаждающая жидкость
двигателя
Температура замерзания охлаж‐
дающей жидкости составляет при‐
мерно -28 °C. В автомобили, пред‐
назначенные для регионов с хо‐
лодным климатом, на сборочном заводе заправляется охлаждаю‐
щая жидкость, имеющая темпера‐
туру замерзания около -37 °C.Внимание
Применяйте только разрешен‐
ную незамерзающую жидкость.
Уровень охлаждающей
жидкости
Внимание
Слишком низкий уровень охлаж‐ дающей жидкости может приве‐
сти к повреждению двигателя.

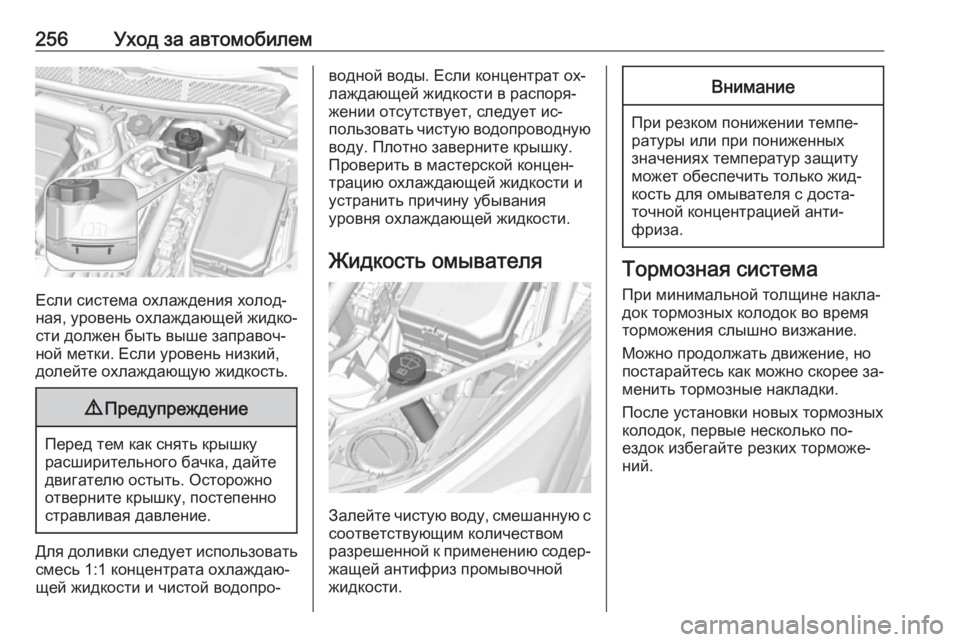

Page 258 of 345

256Уход за автомобилем
Если система охлаждения холод‐
ная, уровень охлаждающей жидко‐
сти должен быть выше заправоч‐
ной метки. Если уровень низкий, долейте охлаждающую жидкость.
9 Предупреждение
Перед тем как снять крышку
расширительного бачка, дайте
двигателю остыть. Осторожно
отверните крышку, постепенно
стравливая давление.
Для доливки следует использовать
смесь 1:1 концентрата охлаждаю‐
щей жидкости и чистой водопро‐
водной воды. Если концентрат ох‐
лаждающей жидкости в распоря‐
жении отсутствует, следует ис‐
пользовать чистую водопроводную
воду. Плотно заверните крышку. Проверить в мастерской концен‐трацию охлаждающей жидкости и
устранить причину убывания
уровня охлаждающей жидкости.
Жидкость омывателя
Залейте чистую воду, смешанную ссоответствующим количеством
разрешенной к применению содер‐
жащей антифриз промывочной
жидкости.
Внимание
При резком понижении темпе‐
ратуры или при пониженных
значениях температур защиту может обеспечить только жид‐
кость для омывателя с доста‐
точной концентрацией анти‐
фриза.
Тормозная система
При минимальной толщине накла‐
док тормозных колодок во время
торможения слышно визжание.
Можно продолжать движение, но
постарайтесь как можно скорее за‐
менить тормозные накладки.
После установки новых тормозных
колодок, первые несколько по‐
ездок избегайте резких торможе‐
ний.
Page 259 of 345

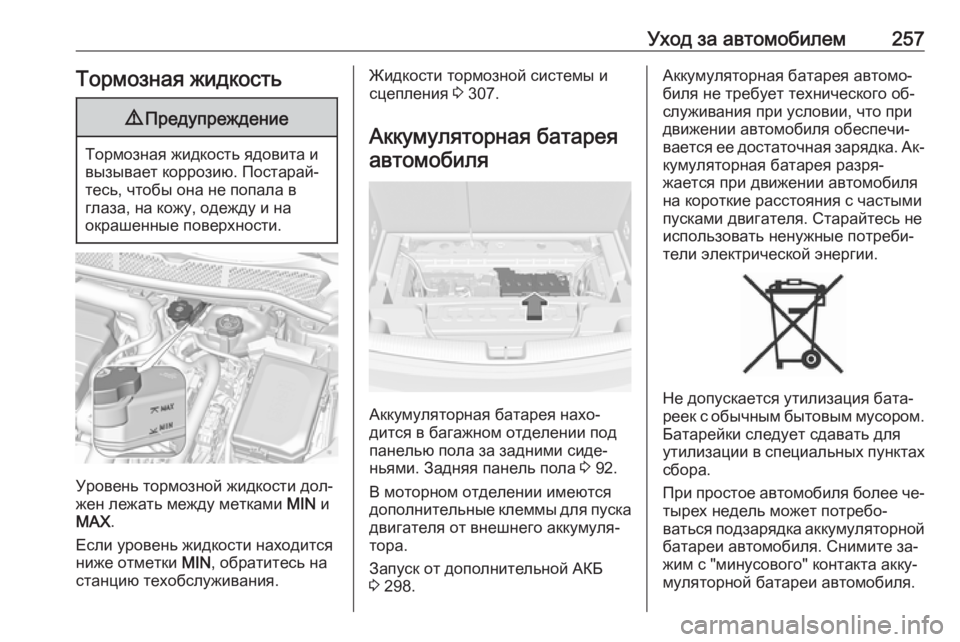

Уход за автомобилем257Тормозная жидкость9Предупреждение
Тормозная жидкость ядовита и
вызывает коррозию. Постарай‐
тесь, чтобы она не попала в
глаза, на кожу, одежду и на
окрашенные поверхности.
Уровень тормозной жидкости дол‐
жен лежать между метками MIN и
MAX .
Если уровень жидкости находится
ниже отметки MIN, обратитесь на
станцию техобслуживания.
Жидкости тормозной системы и
сцепления 3 307.
Аккумуляторная батарея автомобиля
Аккумуляторная батарея нахо‐
дится в багажном отделении под
панелью пола за задними сиде‐ ньями. Задняя панель пола 3 92.
В моторном отделении имеются дополнительные клеммы для пуска
двигателя от внешнего аккумуля‐
тора.
Запуск от дополнительной АКБ 3 298.
Аккумуляторная батарея автомо‐
биля не требует технического об‐ служивания при условии, что при
движении автомобиля обеспечи‐
вается ее достаточная зарядка. Ак‐ кумуляторная батарея разря‐
жается при движении автомобиля
на короткие расстояния с частыми
пусками двигателя. Старайтесь не
использовать ненужные потреби‐
тели электрической энергии.
Не допускается утилизация бата‐
реек с обычным бытовым мусором.
Батарейки следует сдавать для
утилизации в специальных пунктах сбора.
При простое автомобиля более че‐
тырех недель может потребо‐
ваться подзарядка аккумуляторной
батареи автомобиля. Снимите за‐
жим с "минусового" контакта акку‐
муляторной батареи автомобиля.
Page 260 of 345

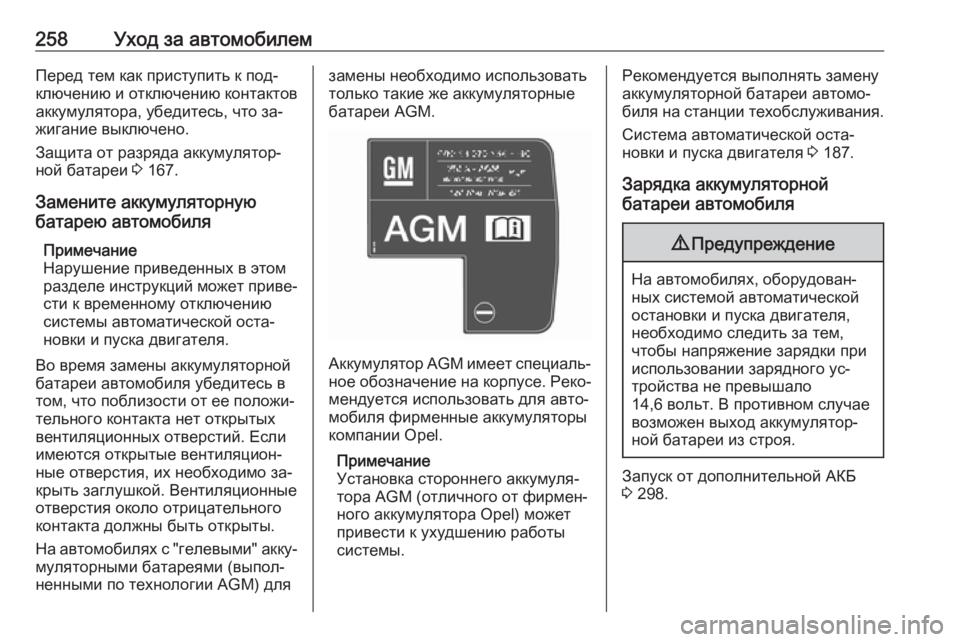

258Уход за автомобилемПеред тем как приступить к под‐
ключению и отключению контактов
аккумулятора, убедитесь, что за‐
жигание выключено.
Защита от разряда аккумулятор‐
ной батареи 3 167.
Замените аккумуляторную
батарею автомобиля
Примечание
Нарушение приведенных в этом
разделе инструкций может приве‐
сти к временному отключению
системы автоматической оста‐
новки и пуска двигателя.
Во время замены аккумуляторной
батареи автомобиля убедитесь в
том, что поблизости от ее положи‐ тельного контакта нет открытых
вентиляционных отверстий. Если
имеются открытые вентиляцион‐
ные отверстия, их необходимо за‐
крыть заглушкой. Вентиляционные
отверстия около отрицательного
контакта должны быть открыты.
На автомобилях с "гелевыми" акку‐ муляторными батареями (выпол‐
ненными по технологии AGM) длязамены необходимо использовать
только такие же аккумуляторные
батареи AGM.
Аккумулятор AGM имеет специаль‐
ное обозначение на корпусе. Реко‐ мендуется использовать для авто‐
мобиля фирменные аккумуляторы
компании Opel.
Примечание
Установка стороннего аккумуля‐
тора AGM (отличного от фирмен‐
ного аккумулятора Opel) может
привести к ухудшению работы
системы.
Рекомендуется выполнять замену
аккумуляторной батареи автомо‐
биля на станции техобслуживания.
Система автоматической оста‐новки и пуска двигателя 3 187.
Зарядка аккумуляторной
батареи автомобиля9 Предупреждение
На автомобилях, оборудован‐
ных системой автоматической
остановки и пуска двигателя,
необходимо следить за тем,
чтобы напряжение зарядки при
использовании зарядного ус‐
тройства не превышало
14,6 вольт. В противном случае
возможен выход аккумулятор‐
ной батареи из строя.
Запуск от дополнительной АКБ
3 298.
