Page 261 of 345

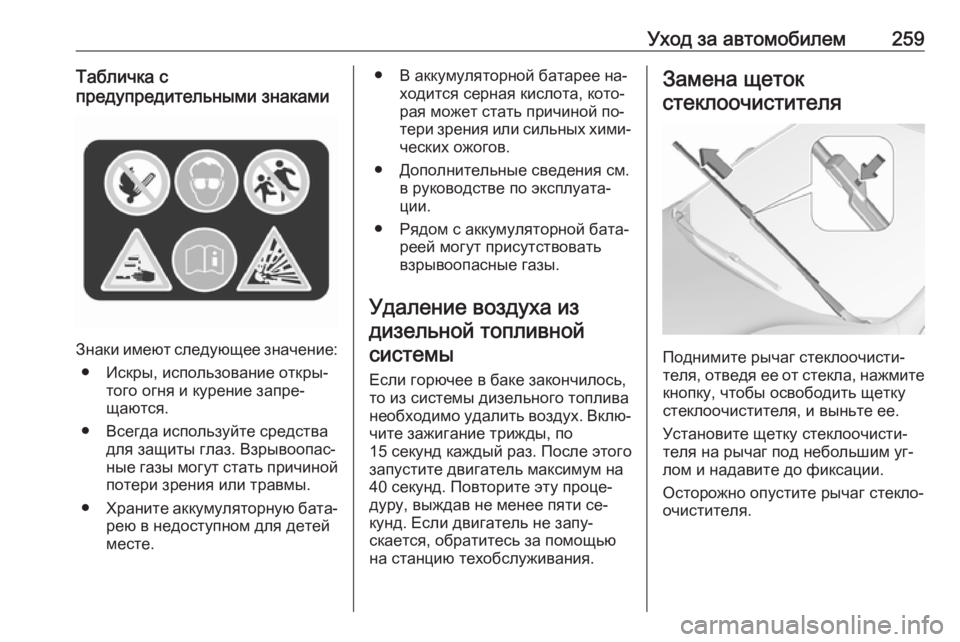

Уход за автомобилем259Табличка с
предупредительными знаками
Знаки имеют следующее значение:
● Искры, использование откры‐ того огня и курение запре‐
щаются.
● Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной
потери зрения или травмы.
● Храните аккумуляторную бата‐
рею в недоступном для детей
месте.
● В аккумуляторной батарее на‐ ходится серная кислота, кото‐рая может стать причиной по‐
тери зрения или сильных хими‐
ческих ожогов.
● Дополнительные сведения см. в руководстве по эксплуата‐
ции.
● Рядом с аккумуляторной бата‐ реей могут присутствовать
взрывоопасные газы.
Удаление воздуха из дизельной топливнойсистемы
Если горючее в баке закончилось,то из системы дизельного топлива
необходимо удалить воздух. Вклю‐
чите зажигание трижды, по
15 секунд каждый раз. После этого
запустите двигатель максимум на
40 секунд. Повторите эту проце‐
дуру, выждав не менее пяти се‐
кунд. Если двигатель не запу‐
скается, обратитесь за помощью
на станцию техобслуживания.Замена щеток
стеклоочистителя
Поднимите рычаг стеклоочисти‐
теля, отведя ее от стекла, нажмите кнопку, чтобы освободить щетку
стеклоочистителя, и выньте ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим уг‐
лом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Page 262 of 345

260Уход за автомобилемСтеклоочиститель заднего
стекла
Поднять рычаг стеклоочистителя.
Отсоедините щетку стеклоочисти‐
теля, как показано на рисунке, и
снимите ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим уг‐
лом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Замена ламп
Выключите зажигание и выключитесоответствующий выключатель
или закройте двери.
Новую лампу держите только за цо‐
коль. Не трогайте стеклянную
колбу лампы голыми руками.
Для замены используйте только
лампы того же типа.
Замену ламп фар следует произ‐
водить в отсеке двигателя.
Проверка ламп
После замены ламп включите за‐
жигание, включите и проверьте
фары.
Галогенные фары
Галогенные фары с отдельными
лампами ближнего и дальнего
света.
Наружная лампа ближнего света
( 1 ).
Внутренняя лампа дальнего света
( 2 ).
Page 263 of 345

Уход за автомобилем261Ближний свет (1)
1. Повернуть колпачок против ча‐совой стрелки и извлечь его.
2. Потяните пружинный замок и освободите патрон. Выньте
патрон лампы из отражателя.
3. Извлечь лампу накаливания из патрона и заменить лампу.
4. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
5. Вставьте на место пружинный замок.
6. Установить крышку и повернуть
ее по часовой стрелке.
Дальний свет (2)
1. Повернуть колпачок против ча‐ совой стрелки и извлечь его.
Page 264 of 345

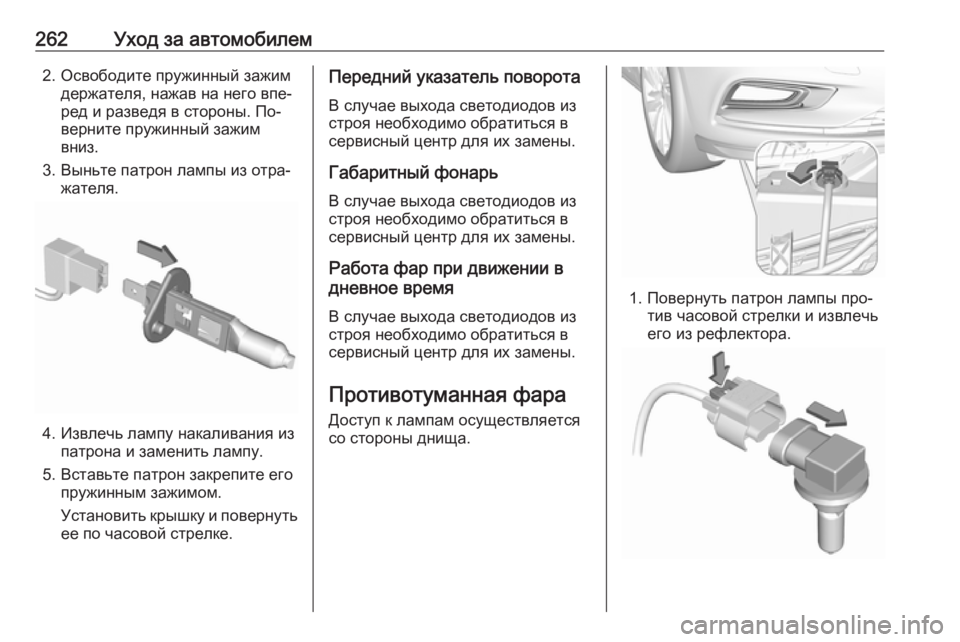

262Уход за автомобилем2. Освободите пружинный зажимдержателя, нажав на него впе‐
ред и разведя в стороны. По‐
верните пружинный зажим
вниз.
3. Выньте патрон лампы из отра‐ жателя.
4. Извлечь лампу накаливания изпатрона и заменить лампу.
5. Вставьте патрон закрепите его пружинным зажимом.
Установить крышку и повернуть ее по часовой стрелке.
Передний указатель поворота
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Габаритный фонарь В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Работа фар при движении в
дневное время
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Противотуманная фара Доступ к лампам осуществляется
со стороны днища.
1. Повернуть патрон лампы про‐ тив часовой стрелки и извлечь
его из рефлектора.
Page 265 of 345

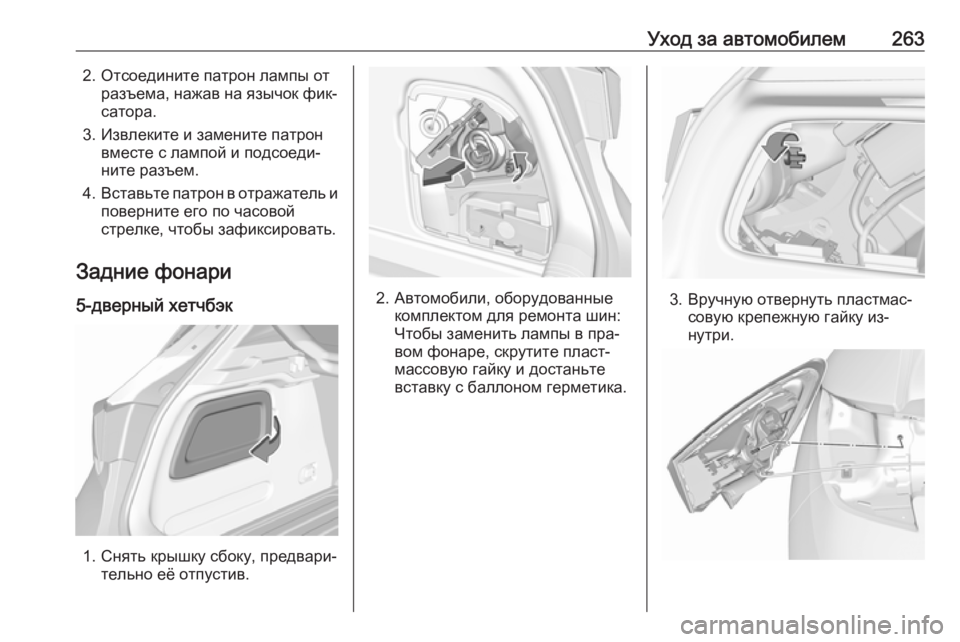

Уход за автомобилем2632. Отсоедините патрон лампы отразъема, нажав на язычок фик‐
сатора.
3. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке, чтобы зафиксировать.
Задние фонари
5-дверный хетчбэк
1. Снять крышку сбоку, предвари‐ тельно её отпустив.
2. Автомобили, оборудованныекомплектом для ремонта шин:
Чтобы заменить лампы в пра‐
вом фонаре, скрутите пласт‐
массовую гайку и достаньте
вставку с баллоном герметика.3. Вручную отвернуть пластмас‐ совую крепежную гайку из‐
нутри.
Page 266 of 345

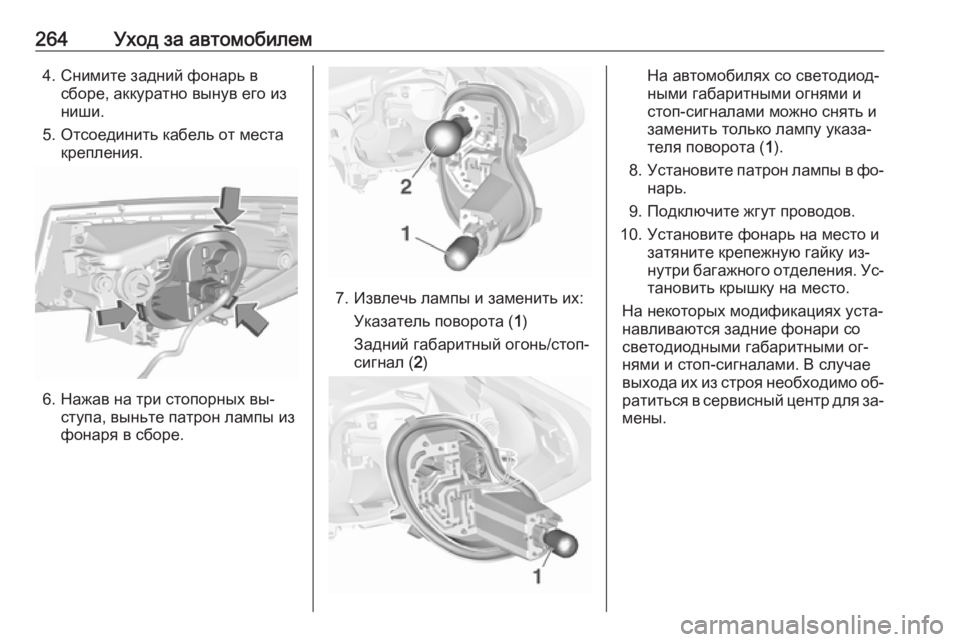

264Уход за автомобилем4. Снимите задний фонарь всборе, аккуратно вынув его из
ниши.
5. Отсоединить кабель от места крепления.
6. Нажав на три стопорных вы‐ступа, выньте патрон лампы из
фонаря в сборе.
7. Извлечь лампы и заменить их:
Указатель поворота ( 1)
Задний габаритный огонь/стоп-
сигнал ( 2)
На автомобилях со светодиод‐
ными габаритными огнями и
стоп-сигналами можно снять и заменить только лампу указа‐
теля поворота ( 1).
8. Установите патрон лампы в фо‐
нарь.
9. Подключите жгут проводов.
10. Установите фонарь на место и затяните крепежную гайку из‐
нутри багажного отделения. Ус‐
тановить крышку на место.
На некоторых модификациях уста‐
навливаются задние фонари со
светодиодными габаритными ог‐
нями и стоп-сигналами. В случае
выхода их из строя необходимо об‐
ратиться в сервисный центр для за‐ мены.
Page 267 of 345

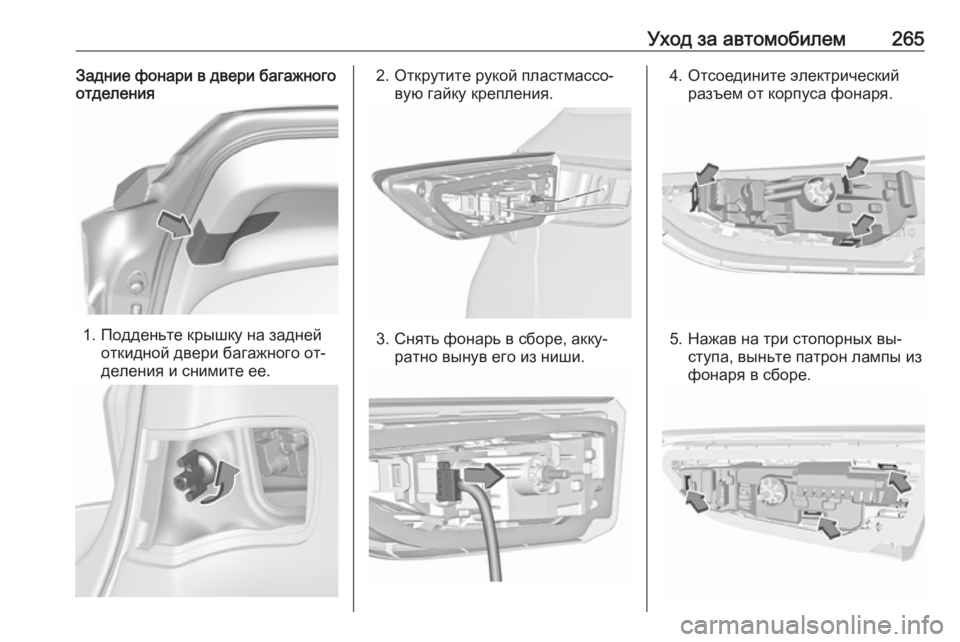

Уход за автомобилем265Задние фонари в двери багажногоотделения
1. Подденьте крышку на задней
откидной двери багажного от‐
деления и снимите ее.
2. Открутите рукой пластмассо‐ вую гайку крепления.
3. Снять фонарь в сборе, акку‐ратно вынув его из ниши.
4. Отсоедините электрическийразъем от корпуса фонаря.
5. Нажав на три стопорных вы‐ступа, выньте патрон лампы из
фонаря в сборе.
Page 268 of 345

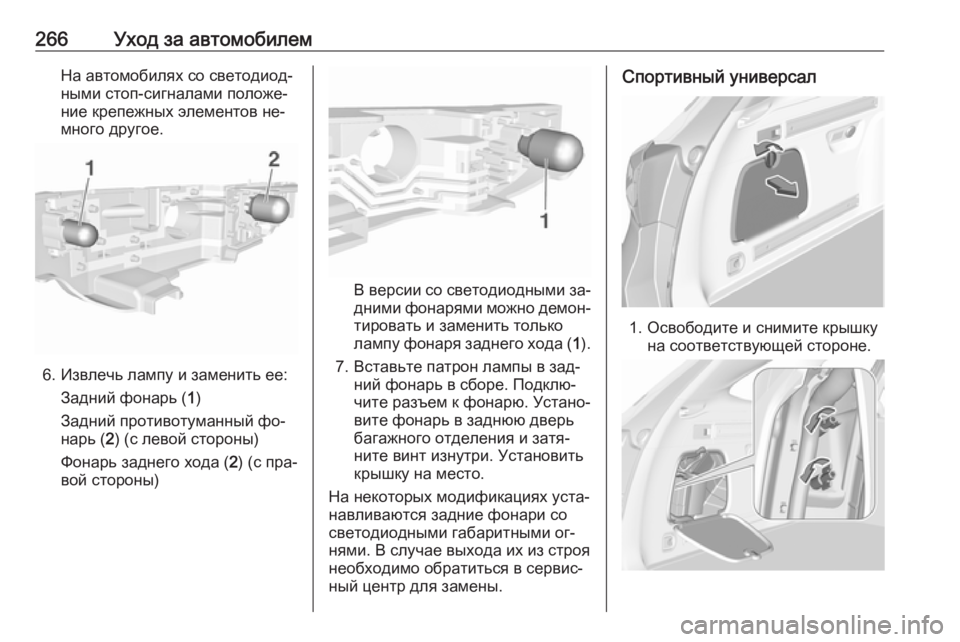

266Уход за автомобилемНа автомобилях со светодиод‐
ными стоп-сигналами положе‐
ние крепежных элементов не‐
много другое.
6. Извлечь лампу и заменить ее:
Задний фонарь ( 1)
Задний противотуманный фо‐
нарь ( 2) (с левой стороны)
Фонарь заднего хода ( 2) (с пра‐
вой стороны)
В версии со светодиодными за‐ дними фонарями можно демон‐
тировать и заменить только
лампу фонаря заднего хода ( 1).
7. Вставьте патрон лампы в зад‐ ний фонарь в сборе. Подклю‐
чите разъем к фонарю. Устано‐
вите фонарь в заднюю дверь
багажного отделения и затя‐
ните винт изнутри. Установить
крышку на место.
На некоторых модификациях уста‐
навливаются задние фонари со
светодиодными габаритными ог‐
нями. В случае выхода их из строя
необходимо обратиться в сервис‐ ный центр для замены.
Спортивный универсал
1. Освободите и снимите крышку на соответствующей стороне.
Page 269 of 345

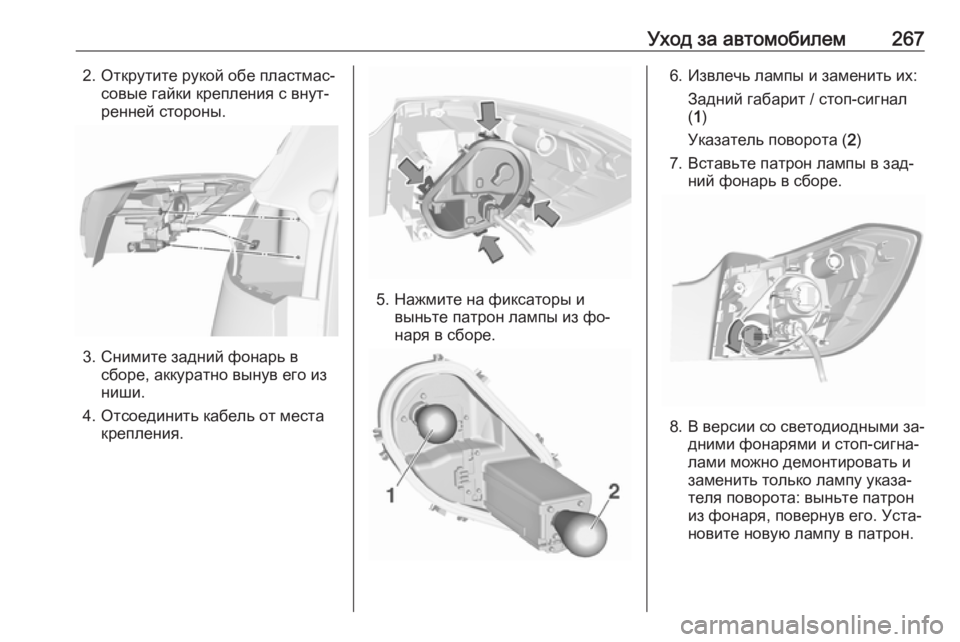

Уход за автомобилем2672. Открутите рукой обе пластмас‐совые гайки крепления с внут‐
ренней стороны.
3. Снимите задний фонарь в сборе, аккуратно вынув его из
ниши.
4. Отсоединить кабель от места крепления.
5. Нажмите на фиксаторы ивыньте патрон лампы из фо‐
наря в сборе.
6. Извлечь лампы и заменить их:
Задний габарит / стоп-сигнал
( 1 )
Указатель поворота ( 2)
7. Вставьте патрон лампы в зад‐ ний фонарь в сборе.
8. В версии со светодиодными за‐
дними фонарями и стоп-сигна‐
лами можно демонтировать и
заменить только лампу указа‐
теля поворота: выньте патрон
из фонаря, повернув его. Уста‐
новите новую лампу в патрон.
Page 270 of 345

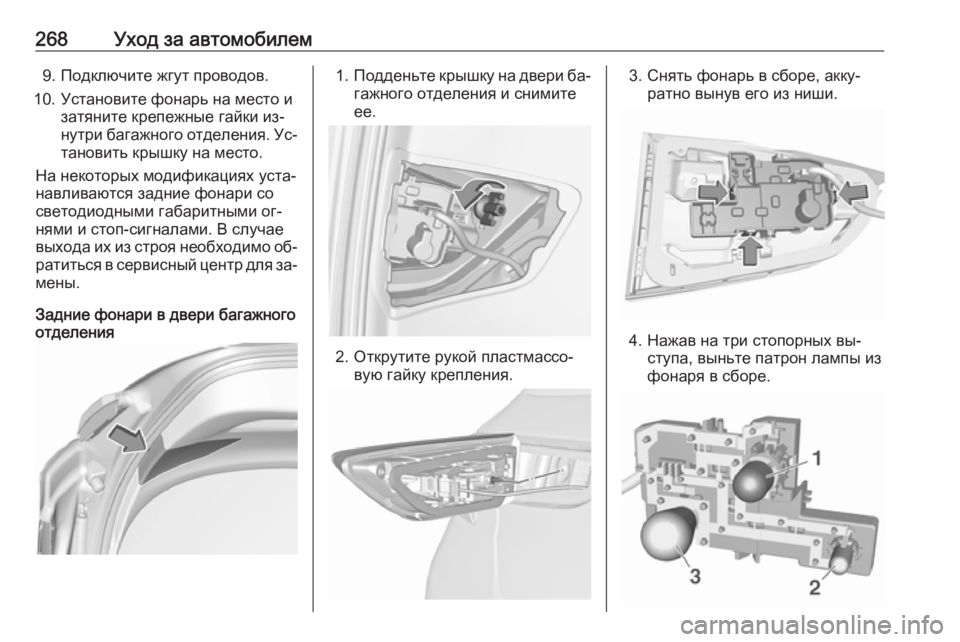

268Уход за автомобилем9. Подключите жгут проводов.
10. Установите фонарь на место и затяните крепежные гайки из‐
нутри багажного отделения. Ус‐
тановить крышку на место.
На некоторых модификациях уста‐
навливаются задние фонари со
светодиодными габаритными ог‐
нями и стоп-сигналами. В случае
выхода их из строя необходимо об‐ ратиться в сервисный центр для за‐
мены.
Задние фонари в двери багажного отделения1. Подденьте крышку на двери ба‐
гажного отделения и снимите
ее.
2. Открутите рукой пластмассо‐ вую гайку крепления.
3. Снять фонарь в сборе, акку‐ ратно вынув его из ниши.
4. Нажав на три стопорных вы‐ступа, выньте патрон лампы из
фонаря в сборе.
