Вождение и управление автомобилем229будут снова выводиться сообще‐
ния системы упреждающей по‐ мощи при парковке, и вы сможете
продолжить маневрирование для
парковки.
Выключение
Система отключается в следую‐
щих случаях:
● кратковременное нажатие кла‐ виши (
● маневр парковки успешно зав‐ ершен
● во время поиска места для пар‐
ковки скорость автомобиля
превысила 30 км/ч
● в режиме активной помощи при
парковке скорость автомобиля
превысила 8 км/ч
● система установила, что води‐ тель взялся за руль
● превышено предельно допу‐ стимое количество переключе‐
ний передач: восемь циклов
при параллельной парковке
или пять циклов при перпенди‐
кулярной
● выключено зажиганиеПри отключении системы (водите‐
лем или по другим причинам) во
время выполнения маневров на
дисплей выводится сообщение
Парковка отключена . Также по‐
дается звуковой сигнал.
Неисправности
Сообщение отображается в сле‐
дующих случаях:
● Система неисправна.
● Водитель не выполнил как сле‐
довало парковочный маневр.
● Система не работает.
● При возникновении любых из указанных выше условий от‐
ключения системы.
Если во время маневра на пути ав‐
томобиля обнаруживается препят‐ ствие, на дисплей выводится сооб‐
щение Остановиться . После уда‐
ления объекта маневр для пар‐
ковки будет возобновлен. Если
препятствие не удалено, система
будет отключена. Длительное на‐
жатие на ( позволяет включить
систему и приступить к поиску но‐
вого свободного места для пар‐
ковки.Общие замечания о системе
облегчения парковки9 Предупреждение
При определенных условиях по‐
мешать обнаружению препят‐
ствия могут поверхности пред‐
метов или одежды с различным
отражением звука, а также
внешние источники шума.
Обращайте особое внимание на
низко расположенные препят‐
ствия, которые могут повредить
нижнюю часть бампера.
Внимание
Эффективность системы сни‐
жается, когда датчики покры‐
ваются, например, наледью или
снегом.
Эффективность работы сис‐
темы облегчения парковки мо‐
жет быть снижена, если автомо‐
биль сильно загружен.

230Вождение и управление автомобилемОсобые условия возникают,
если поблизости находятся вы‐
сокие автомобили (например,
внедорожники, минифургоны,
крупногабаритные фургоны).
Опознавание объектов и пра‐
вильный расчет дистанции до
таких автомобилей (в верхней
части) не обеспечивается.
Кроме того, система может не
обнаруживать объекты с очень
малым сечением отражения
(например, тонкие или изгото‐
вленные из мягких материалов).
Системы автоматической пар‐
ковки не распознают предметы,
находящиеся за пределами ра‐
диуса действия.
Примечание
Ложные срабатывания датчиков
могут быть вызваны помехами
внешних источников звука или ме‐
ханическими препятствиями (в
этом случае система предупре‐
ждает о наличии несуществую‐
щих объектов).
Проверьте правильность уста‐
новки переднего номерного знака
(знак не должен быть изогнут, с
левого и с правого края между
знаком и бампером не должно
быть зазоров) и датчиков.
Система упреждающей помощи
при парковке может не отреагиро‐
вать, если после начала выполне‐ ния маневра в результате пере‐
строения других автомобилей
пространство, доступное для пар‐
ковки, изменится. Система может
распознавать въезды, арки,
дворы и даже перекрестки как ме‐ ста, доступные для парковки.
После включения передачи зад‐
него хода система начинает ма‐
неврирование для въезда на пар‐
ковочное место. Удостоверьтесь, что выбранное для парковки ме‐
сто действительно свободно.
Система не способна распознав‐
ать неровности покрытия,
например, на строительных пло‐
щадках. Вся ответственность воз‐
лагается на водителя.Примечание
Новую систему необходимо отка‐
либровать перед использова‐
нием. Для оптимальной работы
системы помощи при парковке не‐ обходимо предварительно про‐
ехать не меньше 10 км по марш‐
руту, содержащему несколько по‐
воротов.
Система предупреждения о препятствиях в боковыхмертвых зонах
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах обнаруживает опасные объ‐
екты в слепых зонах по обе сто‐
роны автомобиля и сообщает об
этом водителю. Система подает
визуальные предупреждающие
сигналы в каждом из наружных зер‐ кал, если обнаруживает объекты,
которые могут быть невидимы во
внутренних и наружных зеркалах.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах использует сигналы некоторых
датчиков системы упреждающей

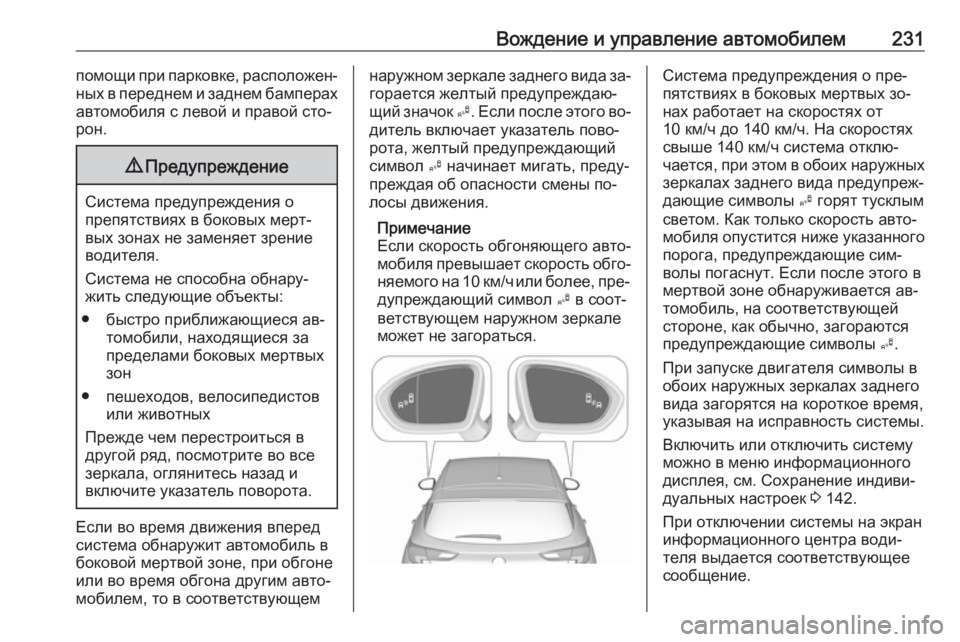

Вождение и управление автомобилем231помощи при парковке, расположен‐
ных в переднем и заднем бамперах
автомобиля с левой и правой сто‐
рон.9 Предупреждение
Система предупреждения о
препятствиях в боковых мерт‐
вых зонах не заменяет зрение
водителя.
Система не способна обнару‐
жить следующие объекты:
● быстро приближающиеся ав‐ томобили, находящиеся за
пределами боковых мертвых
зон
● пешеходов, велосипедистов или животных
Прежде чем перестроиться в
другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатель поворота.
Если во время движения вперед
система обнаружит автомобиль в
боковой мертвой зоне, при обгоне
или во время обгона другим авто‐
мобилем, то в соответствующем
наружном зеркале заднего вида за‐
горается желтый предупреждаю‐
щий значок B. Если после этого во‐
дитель включает указатель пово‐
рота, желтый предупреждающий
символ B начинает мигать, преду‐
преждая об опасности смены по‐ лосы движения.
Примечание
Если скорость обгоняющего авто‐ мобиля превышает скорость обго‐няемого на 10 км/ч или более, пре‐
дупреждающий символ B в соот‐
ветствующем наружном зеркале
может не загораться.Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах работает на скоростях от
10 км/ч до 140 км/ч. На скоростях
свыше 140 км/ч система отклю‐
чается, при этом в обоих наружных зеркалах заднего вида предупреж‐
дающие символы B горят тусклым
светом. Как только скорость авто‐ мобиля опустится ниже указанного
порога, предупреждающие сим‐
волы погаснут. Если после этого в
мертвой зоне обнаруживается ав‐
томобиль, на соответствующей
стороне, как обычно, загораются
предупреждающие символы B.
При запуске двигателя символы в
обоих наружных зеркалах заднего
вида загорятся на короткое время,
указывая на исправность системы.
Включить или отключить систему
можно в меню информационного
дисплея, см. Сохранение индиви‐
дуальных настроек 3 142.
При отключении системы на экран
информационного центра води‐
теля выдается соответствующее
сообщение.

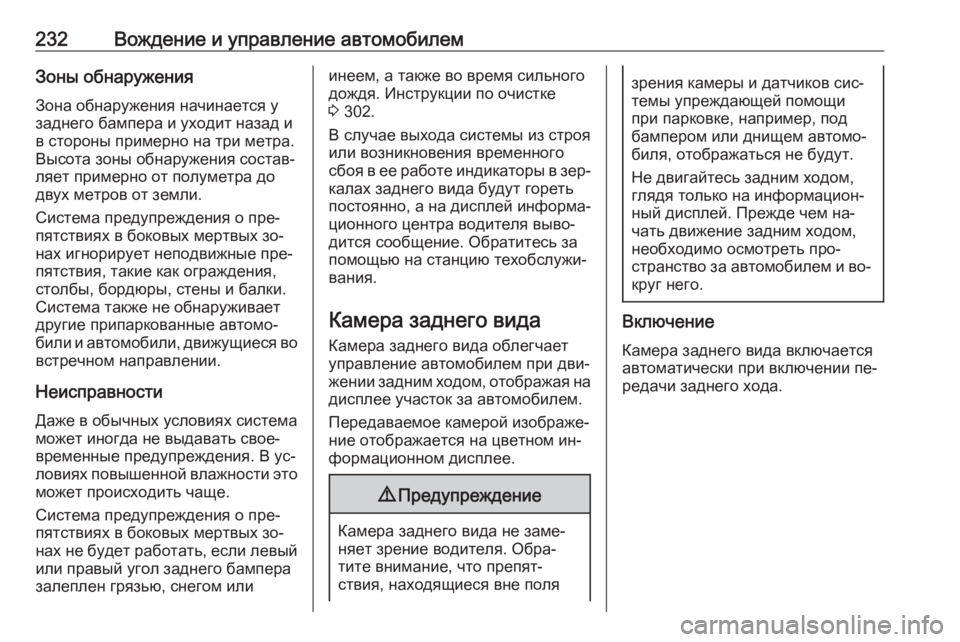

232Вождение и управление автомобилемЗоны обнаружения
Зона обнаружения начинается у
заднего бампера и уходит назад и в стороны примерно на три метра.
Высота зоны обнаружения состав‐
ляет примерно от полуметра до
двух метров от земли.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах игнорирует неподвижные пре‐
пятствия, такие как ограждения,
столбы, бордюры, стены и балки.
Система также не обнаруживает
другие припаркованные автомо‐
били и автомобили, движущиеся во встречном направлении.
Неисправности Даже в обычных условиях система
может иногда не выдавать свое‐
временные предупреждения. В ус‐
ловиях повышенной влажности это
может происходить чаще.
Система предупреждения о пре‐ пятствиях в боковых мертвых зо‐
нах не будет работать, если левый или правый угол заднего бампера
залеплен грязью, снегом илиинеем, а также во время сильного
дождя. Инструкции по очистке
3 302.
В случае выхода системы из строя или возникновения временного
сбоя в ее работе индикаторы в зер‐
калах заднего вида будут гореть постоянно, а на дисплей информа‐
ционного центра водителя выво‐
дится сообщение. Обратитесь за
помощью на станцию техобслужи‐
вания.
Камера заднего вида
Камера заднего вида облегчает
управление автомобилем при дви‐ жении задним ходом, отображая на дисплее участок за автомобилем.
Передаваемое камерой изображе‐
ние отображается на цветном ин‐
формационном дисплее.9 Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля
зрения камеры и датчиков сис‐
темы упреждающей помощи
при парковке, например, под
бампером или днищем автомо‐
биля, отображаться не будут.
Не двигайтесь задним ходом, глядя только на информацион‐
ный дисплей. Прежде чем на‐
чать движение задним ходом,
необходимо осмотреть про‐
странство за автомобилем и во‐
круг него.
Включение
Камера заднего вида включается
автоматически при включении пе‐
редачи заднего хода.

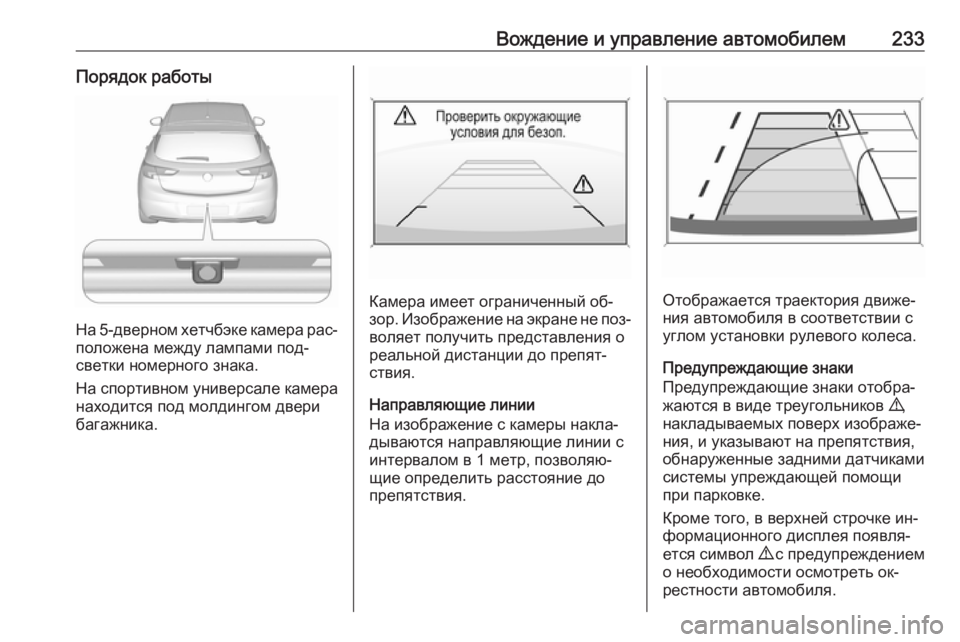

Вождение и управление автомобилем233Порядок работы
На 5-дверном хетчбэке камера рас‐положена между лампами под‐
светки номерного знака.
На спортивном универсале камера
находится под молдингом двери
багажника.
Камера имеет ограниченный об‐
зор. Изображение на экране не поз‐ воляет получить представления о
реальной дистанции до препят‐
ствия.
Направляющие линии
На изображение с камеры накла‐
дываются направляющие линии с
интервалом в 1 метр, позволяю‐ щие определить расстояние до
препятствия.Отображается траектория движе‐ ния автомобиля в соответствии с углом установки рулевого колеса.
Предупреждающие знаки
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,
обнаруженные задними датчиками
системы упреждающей помощи
при парковке.
Кроме того, в верхней строчке ин‐ формационного дисплея появля‐
ется символ 9 с предупреждением
о необходимости осмотреть ок‐
рестности автомобиля.

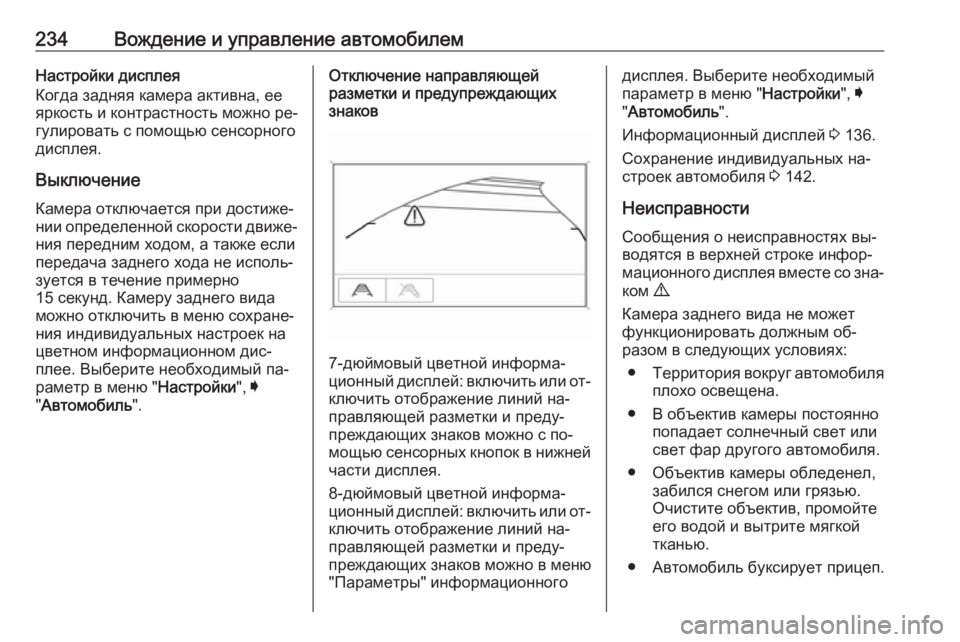

234Вождение и управление автомобилемНастройки дисплея
Когда задняя камера активна, ее
яркость и контрастность можно ре‐ гулировать с помощью сенсорного
дисплея.
Выключение
Камера отключается при достиже‐
нии определенной скорости движе‐ ния передним ходом, а также если
передача заднего хода не исполь‐
зуется в течение примерно
15 секунд. Камеру заднего вида
можно отключить в меню сохране‐
ния индивидуальных настроек на
цветном информационном дис‐
плее. Выберите необходимый па‐
раметр в меню " Настройки", I
" Автомобиль ".Отключение направляющей
разметки и предупреждающих
знаков
7-дюймовый цветной информа‐
ционный дисплей: включить или от‐
ключить отображение линий на‐ правляющей разметки и преду‐
преждающих знаков можно с по‐
мощью сенсорных кнопок в нижней
части дисплея.
8-дюймовый цветной информа‐ ционный дисплей: включить или от‐
ключить отображение линий на‐
правляющей разметки и преду‐ преждающих знаков можно в меню"Параметры" информационного
дисплея. Выберите необходимыйпараметр в меню " Настройки", I
" Автомобиль ".
Информационный дисплей 3 136.
Сохранение индивидуальных на‐ строек автомобиля 3 142.
Неисправности Сообщения о неисправностях вы‐
водятся в верхней строке инфор‐
мационного дисплея вместе со зна‐
ком 9.
Камера заднего вида не может
функционировать должным об‐
разом в следующих условиях:
● Территория вокруг автомобиля
плохо освещена.
● В объектив камеры постоянно попадает солнечный свет или
свет фар другого автомобиля.
● Объектив камеры обледенел, забился снегом или грязью.
Очистите объектив, промойте
его водой и вытрите мягкой
тканью.
● Автомобиль буксирует прицеп.

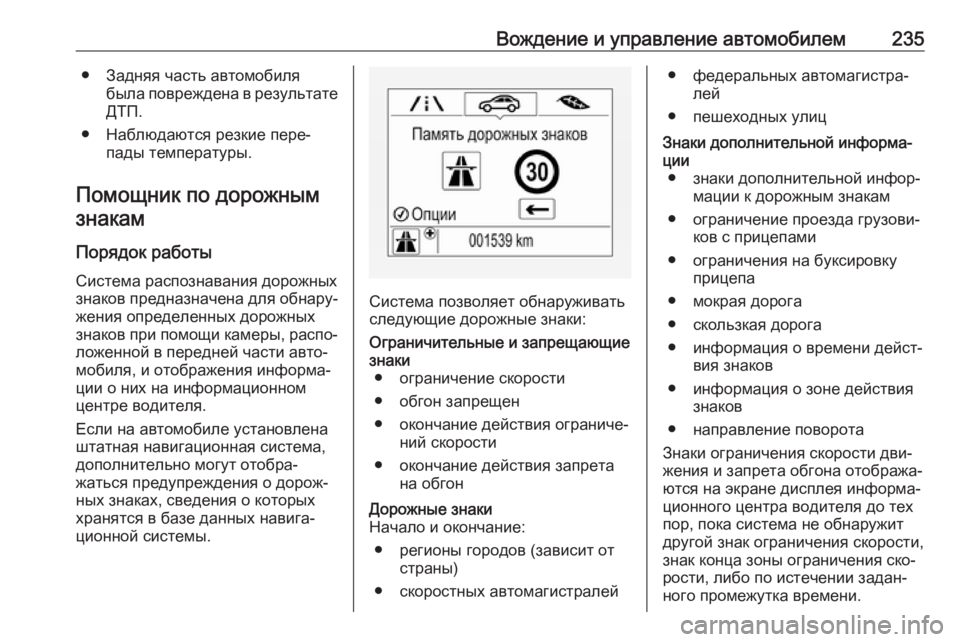

Вождение и управление автомобилем235● Задняя часть автомобилябыла повреждена в результатеДТП.
● Наблюдаются резкие пере‐ пады температуры.
Помощник по дорожным знакам
Порядок работы Система распознавания дорожных
знаков предназначена для обнару‐
жения определенных дорожных
знаков при помощи камеры, распо‐
ложенной в передней части авто‐
мобиля, и отображения информа‐ ции о них на информационномцентре водителя.
Если на автомобиле установлена
штатная навигационная система,
дополнительно могут отобра‐
жаться предупреждения о дорож‐
ных знаках, сведения о которых
хранятся в базе данных навига‐
ционной системы.
Система позволяет обнаруживать
следующие дорожные знаки:
Ограничительные и запрещающие
знаки ● ограничение скорости
● обгон запрещен
● окончание действия ограниче‐ ний скорости
● окончание действия запрета на обгонДорожные знаки
Начало и окончание:
● регионы городов (зависит от страны)
● скоростных автомагистралей● федеральных автомагистра‐ лей
● пешеходных улицЗнаки дополнительной информа‐
ции ● знаки дополнительной инфор‐ мации к дорожным знакам
● ограничение проезда грузови‐ ков с прицепами
● ограничения на буксировку прицепа
● мокрая дорога
● скользкая дорога
● информация о времени дейст‐ вия знаков
● информация о зоне действия знаков
● направление поворота
Знаки ограничения скорости дви‐
жения и запрета обгона отобража‐
ются на экране дисплея информа‐
ционного центра водителя до тех
пор, пока система не обнаружит
другой знак ограничения скорости,
знак конца зоны ограничения ско‐
рости, либо по истечении задан‐
ного промежутка времени.

236Вождение и управление автомобилем

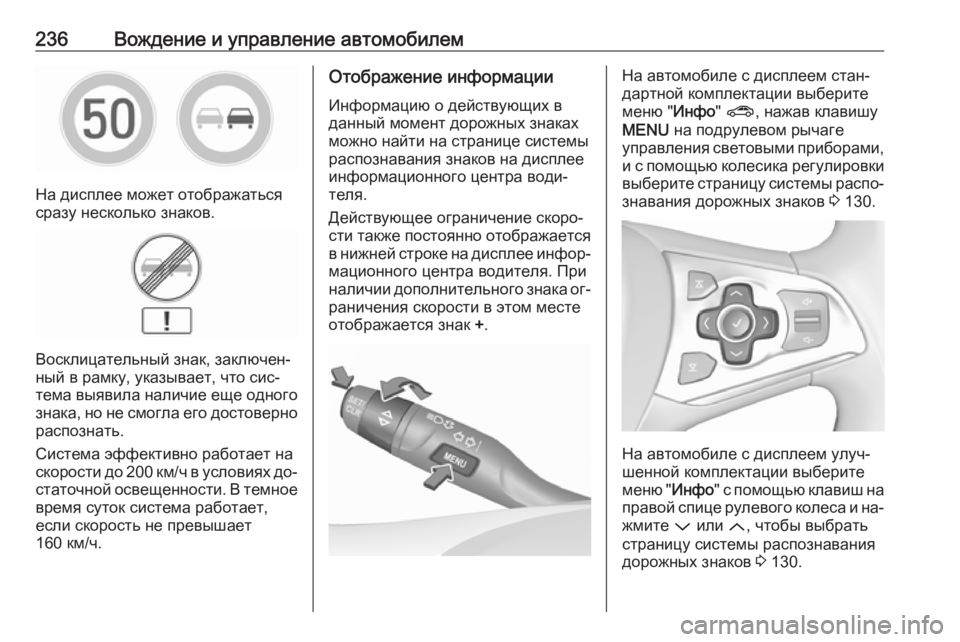

На дисплее может отображаться
сразу несколько знаков.
Восклицательный знак, заключен‐
ный в рамку, указывает, что сис‐
тема выявила наличие еще одного знака, но не смогла его достоверно
распознать.
Система эффективно работает на
скорости до 200 км/ч в условиях до‐ статочной освещенности. В темное
время суток система работает,
если скорость не превышает
160 км/ч.
Отображение информации
Информацию о действующих в
данный момент дорожных знаках
можно найти на странице системы
распознавания знаков на дисплее
информационного центра води‐
теля.
Действующее ограничение скоро‐ сти также постоянно отображается
в нижней строке на дисплее инфор‐ мационного центра водителя. При
наличии дополнительного знака ог‐
раничения скорости в этом месте отображается знак +.На автомобиле с дисплеем стан‐
дартной комплектации выберите
меню " Инфо" ? , нажав клавишу
MENU на подрулевом рычаге
управления световыми приборами,
и с помощью колесика регулировки выберите страницу системы распо‐ знавания дорожных знаков 3 130.
На автомобиле с дисплеем улуч‐
шенной комплектации выберите
меню " Инфо" с помощью клавиш на
правой спице рулевого колеса и на‐
жмите P или Q, чтобы выбрать
страницу системы распознавания
дорожных знаков 3 130.

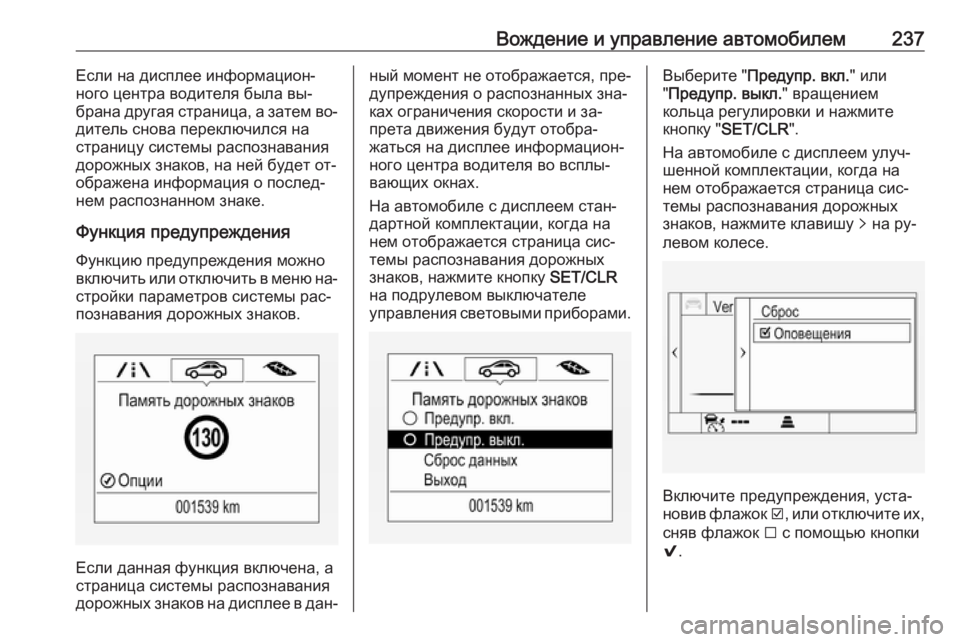

Вождение и управление автомобилем237Если на дисплее информацион‐
ного центра водителя была вы‐
брана другая страница, а затем во‐
дитель снова переключился на
страницу системы распознавания
дорожных знаков, на ней будет от‐
ображена информация о послед‐
нем распознанном знаке.
Функция предупреждения
Функцию предупреждения можно
включить или отключить в меню на‐ стройки параметров системы рас‐
познавания дорожных знаков.
Если данная функция включена, а
страница системы распознавания
дорожных знаков на дисплее в дан‐
ный момент не отображается, пре‐
дупреждения о распознанных зна‐
ках ограничения скорости и за‐
прета движения будут отобра‐
жаться на дисплее информацион‐
ного центра водителя во всплы‐
вающих окнах.
На автомобиле с дисплеем стан‐ дартной комплектации, когда на
нем отображается страница сис‐
темы распознавания дорожных
знаков, нажмите кнопку SET/CLR
на подрулевом выключателе
управления световыми приборами.Выберите " Предупр. вкл. " или
" Предупр. выкл. " вращением
кольца регулировки и нажмите
кнопку " SET/CLR ".
На автомобиле с дисплеем улуч‐
шенной комплектации, когда на
нем отображается страница сис‐
темы распознавания дорожных
знаков, нажмите клавишу q на ру‐
левом колесе.
Включите предупреждения, уста‐
новив флажок J, или отключите их,
сняв флажок I с помощью кнопки
9 .

238Вождение и управление автомобилемВсплывающие сообщения на дис‐плее информационного центра во‐
дителя отображаются около
восьми секунд.
Сброс системы Очистить содержимое страницы
системы распознавания дорожных
знаков можно в меню настройки па‐ раметров системы распознавания
дорожных знаков. Для этого необ‐
ходимо выбрать пункт " Сброс" и
нажать кнопку SET/CLR на рычаге
указателей поворота или клавишу 9 на рулевом колесе.
Очистить содержимое страницы
также можно, нажав и удерживая в
течение трех секунд кнопки "SET/
CLR" или клавиши 9.

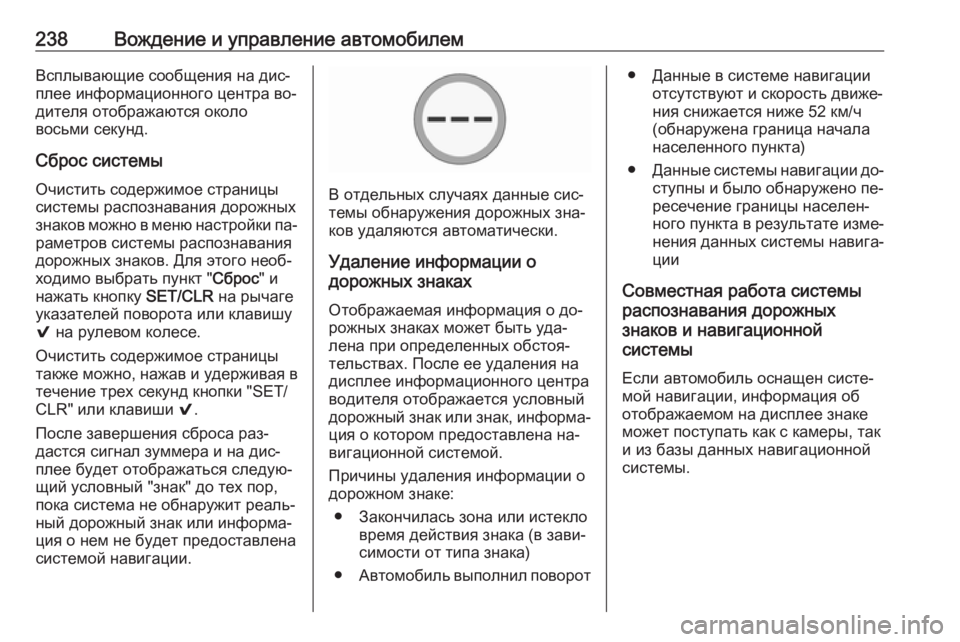

После завершения сброса раз‐
дастся сигнал зуммера и на дис‐
плее будет отображаться следую‐
щий условный "знак" до тех пор,
пока система не обнаружит реаль‐
ный дорожный знак или информа‐
ция о нем не будет предоставлена
системой навигации.
В отдельных случаях данные сис‐
темы обнаружения дорожных зна‐
ков удаляются автоматически.
Удаление информации о
дорожных знаках
Отображаемая информация о до‐
рожных знаках может быть уда‐
лена при определенных обстоя‐
тельствах. После ее удаления на
дисплее информационного центра водителя отображается условный
дорожный знак или знак, информа‐ ция о котором предоставлена на‐
вигационной системой.
Причины удаления информации о
дорожном знаке:
● Закончилась зона или истекло время действия знака (в зави‐симости от типа знака)
● Автомобиль выполнил поворот
● Данные в системе навигации
отсутствуют и скорость движе‐
ния снижается ниже 52 км/ч
(обнаружена граница начала
населенного пункта)
● Данные системы навигации до‐
ступны и было обнаружено пе‐
ресечение границы населен‐
ного пункта в результате изме‐ нения данных системы навига‐
ции
Совместная работа системы
распознавания дорожных
знаков и навигационной
системы
Если автомобиль оснащен систе‐
мой навигации, информация об
отображаемом на дисплее знаке может поступать как с камеры, так
и из базы данных навигационной
системы.
