OPEL CASCADA 2014 Instrukcja obsługi (in Polish)
Manufacturer: OPEL, Model Year: 2014, Model line: CASCADA, Model: OPEL CASCADA 2014Pages: 273, PDF Size: 7.46 MB
Page 11 of 273
W skrócie9Regulacja lusterekLusterko wewnętrzne
W celu zmniejszenia intensywności
światła odbijającego się w lusterku
zmienić położenie dźwigni
znajdującej się w dolnej części
lusterka.
Lusterko wewnętrzne 3 32,
wewnętrzne lusterko
elektrochromatyczne 3 32.
Lusterka zewnętrzne
Wybrać żądane lusterko zewnętrzne
i przeprowadzić jego regulację.
Wypukłe lusterka zewnętrzne 3 31,
elektryczna regulacja 3 31,
składanie lusterek zewnętrznych 3 31, podgrzewane lusterka
zewnętrzne 3 32.
Regulacja położenia
kierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Poduszki powietrzne 3 61,
położenia kluczyka w wyłączniku
zapłonu 3 148.
Page 12 of 273

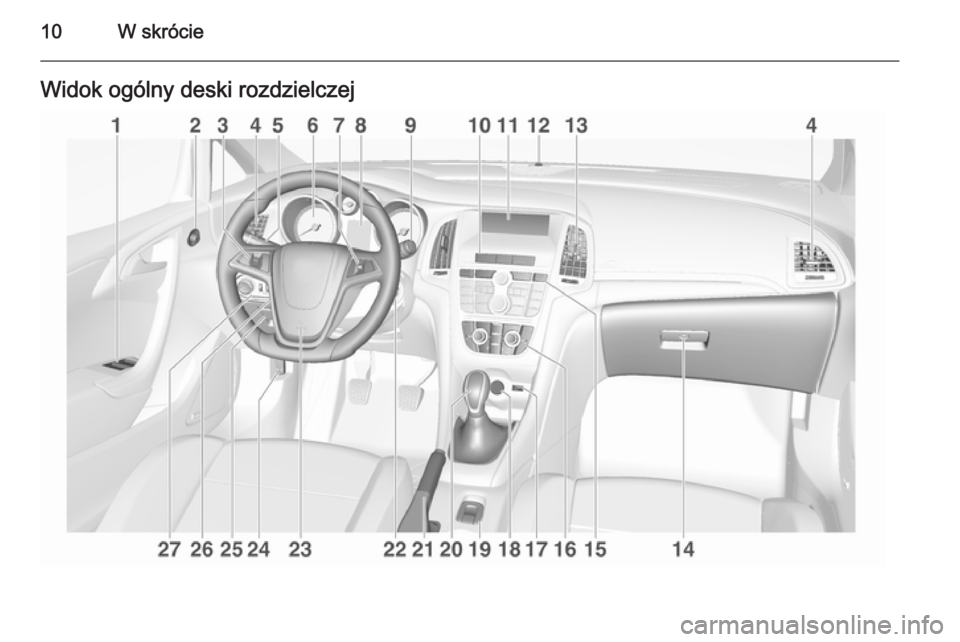

10W skrócieWidok ogólny deski rozdzielczej
Page 13 of 273

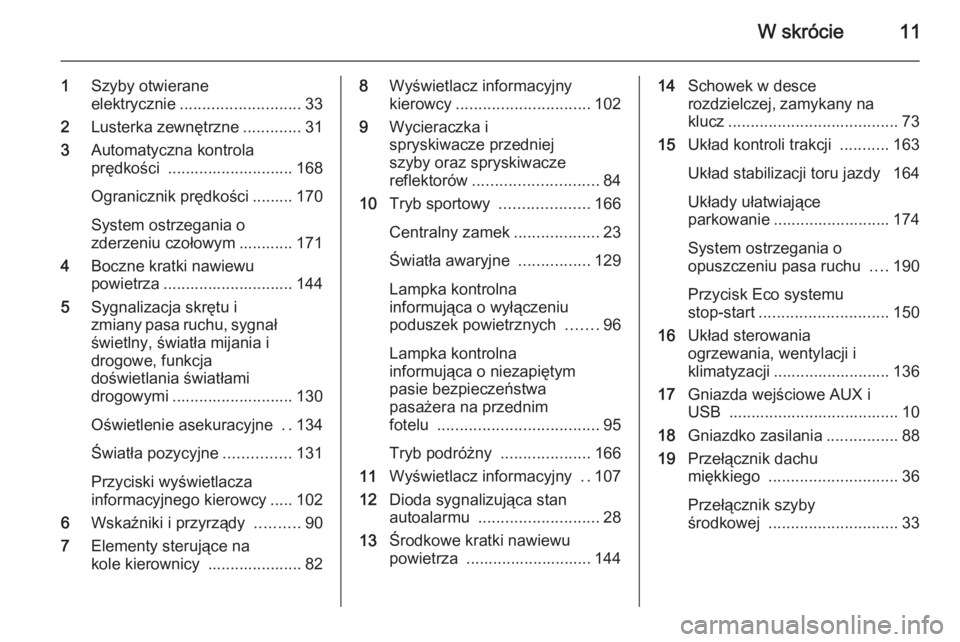

W skrócie11
1Szyby otwierane
elektrycznie ........................... 33
2 Lusterka zewnętrzne .............31
3 Automatyczna kontrola
prędkości ............................ 168
Ogranicznik prędkości ......... 170
System ostrzegania o
zderzeniu czołowym ............ 171
4 Boczne kratki nawiewu
powietrza ............................. 144
5 Sygnalizacja skrętu i
zmiany pasa ruchu, sygnał świetlny, światła mijania i
drogowe, funkcja
doświetlania światłami
drogowymi ........................... 130
Oświetlenie asekuracyjne ..134
Światła pozycyjne ...............131
Przyciski wyświetlacza
informacyjnego kierowcy ..... 102
6 Wskaźniki i przyrządy ..........90
7 Elementy sterujące na
kole kierownicy ..................... 828 Wyświetlacz informacyjny
kierowcy .............................. 102
9 Wycieraczka i
spryskiwacze przedniej
szyby oraz spryskiwacze
reflektorów ............................ 84
10 Tryb sportowy ....................166
Centralny zamek ...................23
Światła awaryjne ................129
Lampka kontrolna
informująca o wyłączeniu
poduszek powietrznych .......96
Lampka kontrolna
informująca o niezapiętym
pasie bezpieczeństwa
pasażera na przednim
fotelu .................................... 95
Tryb podróżny ....................166
11 Wyświetlacz informacyjny ..107
12 Dioda sygnalizująca stan
autoalarmu ........................... 28
13 Środkowe kratki nawiewu
powietrza ............................ 14414 Schowek w desce
rozdzielczej, zamykany na klucz ...................................... 73
15 Układ kontroli trakcji ...........163
Układ stabilizacji toru jazdy 164
Układy ułatwiające
parkowanie .......................... 174
System ostrzegania o
opuszczeniu pasa ruchu ....190
Przycisk Eco systemu
stop-start ............................. 150
16 Układ sterowania
ogrzewania, wentylacji i
klimatyzacji .......................... 136
17 Gniazda wejściowe AUX i
USB ...................................... 10
18 Gniazdko zasilania ................88
19 Przełącznik dachu
miękkiego ............................. 36
Przełącznik szyby
środkowej ............................. 33
Page 14 of 273

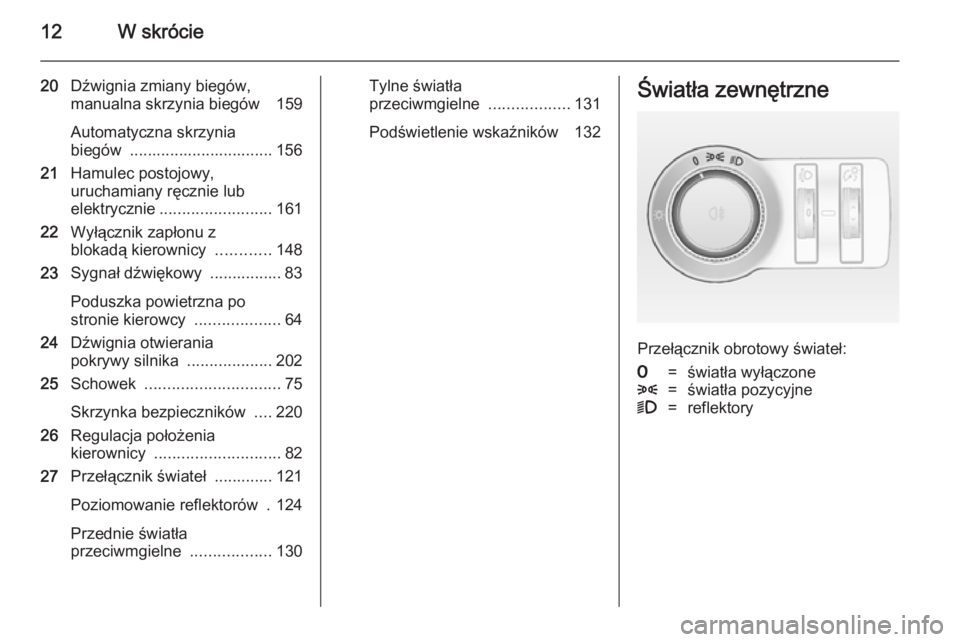

12W skrócie
20Dźwignia zmiany biegów,
manualna skrzynia biegów 159
Automatyczna skrzynia
biegów ................................ 156
21 Hamulec postojowy,
uruchamiany ręcznie lub
elektrycznie ......................... 161
22 Wyłącznik zapłonu z
blokadą kierownicy ............148
23 Sygnał dźwiękowy ................ 83
Poduszka powietrzna po
stronie kierowcy ...................64
24 Dźwignia otwierania
pokrywy silnika ...................202
25 Schowek .............................. 75
Skrzynka bezpieczników ....220
26 Regulacja położenia
kierownicy ............................ 82
27 Przełącznik świateł ............. 121
Poziomowanie reflektorów . 124
Przednie światła
przeciwmgielne ..................130Tylne światła
przeciwmgielne ..................131
Podświetlenie wskaźników 132Światła zewnętrzne
Przełącznik obrotowy świateł:
7=światła wyłączone8=światła pozycyjne9=reflektory
Page 15 of 273

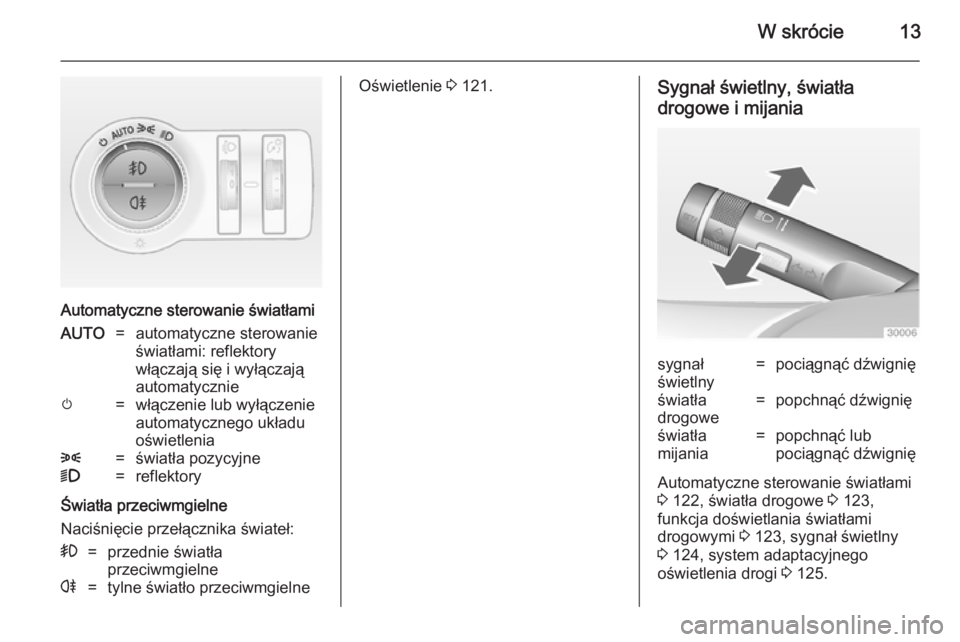

W skrócie13
Automatyczne sterowanie światłami
AUTO=automatyczne sterowanie
światłami: reflektory
włączają się i wyłączają
automatyczniem=włączenie lub wyłączenie
automatycznego układu
oświetlenia8=światła pozycyjne9=reflektory
Światła przeciwmgielne
Naciśnięcie przełącznika świateł:
>=przednie światła
przeciwmgielner=tylne światło przeciwmgielneOświetlenie 3 121.Sygnał świetlny, światła
drogowe i mijaniasygnał
świetlny=pociągnąć dźwignięświatła
drogowe=popchnąć dźwignięświatła
mijania=popchnąć lub
pociągnąć dźwignię
Automatyczne sterowanie światłami
3 122, światła drogowe 3 123,
funkcja doświetlania światłami
drogowymi 3 123, sygnał świetlny
3 124, system adaptacyjnego
oświetlenia drogi 3 125.
Page 16 of 273

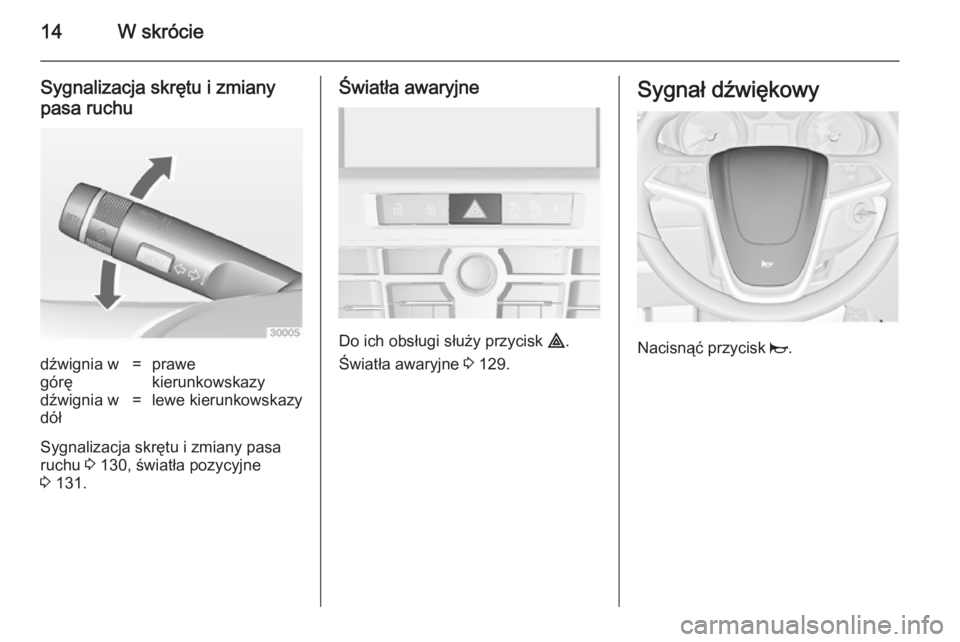

14W skrócie
Sygnalizacja skrętu i zmianypasa ruchudźwignia w
górę=prawe
kierunkowskazydźwignia w
dół=lewe kierunkowskazy
Sygnalizacja skrętu i zmiany pasa
ruchu 3 130, światła pozycyjne
3 131.
Światła awaryjne
Do ich obsługi służy przycisk ¨.
Światła awaryjne 3 129.
Sygnał dźwiękowy
Nacisnąć przycisk j.
Page 17 of 273

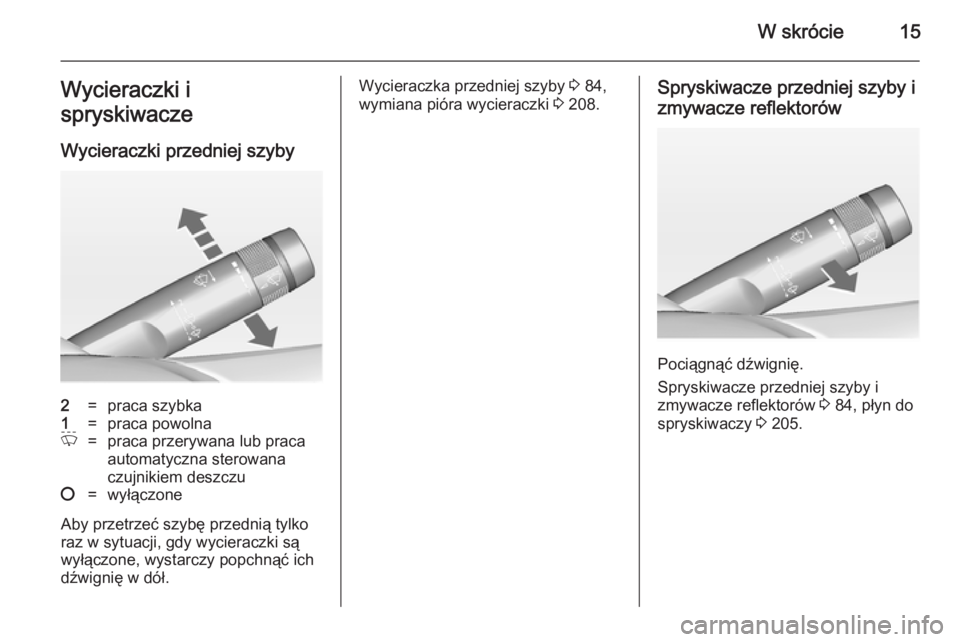

W skrócie15Wycieraczki i
spryskiwacze
Wycieraczki przedniej szyby2=praca szybka1=praca powolnaP=praca przerywana lub praca
automatyczna sterowana
czujnikiem deszczu§=wyłączone
Aby przetrzeć szybę przednią tylko raz w sytuacji, gdy wycieraczki są
wyłączone, wystarczy popchnąć ich
dźwignię w dół.
Wycieraczka przedniej szyby 3 84,
wymiana pióra wycieraczki 3 208.Spryskiwacze przedniej szyby i
zmywacze reflektorów
Pociągnąć dźwignię.
Spryskiwacze przedniej szyby i
zmywacze reflektorów 3 84, płyn do
spryskiwaczy 3 205.
Page 18 of 273
16W skrócieOgrzewanie, wentylacja i
klimatyzacja
Ogrzewanie tylnej szyby,
ogrzewanie lusterek
zewnętrznych
Ogrzewanie można włączyć,
naciskając przycisk Ü.
Ogrzewanie tylnej szyby 3 36.
Usuwanie zaparowania i
oblodzenia szyb, układ klimatyzacji
Nacisnąć przycisk V.
Pokrętło regulacji temperatury
ustawić w położeniu najsilniejszego
ogrzewania.
Nacisnąć przycisk n, aby włączyć
chłodzenie.
Włączyć ogrzewanie tylnej szyby Ü.
Układ klimatyzacji 3 137.
Usuwanie zaparowania i
oblodzenia szyb, elektroniczny
układ sterowania klimatyzacji
Nacisnąć przycisk V.
Nacisnąć przycisk n, aby włączyć
chłodzenie.
Ustawienia temperatury i rozdziału
powietrza są wybierane
automatycznie, a dmuchawa pracuje
z dużą prędkością.
Włączyć ogrzewanie tylnej szyby Ü.
Elektroniczny układ sterowania
klimatyzacji 3 139.
Page 19 of 273

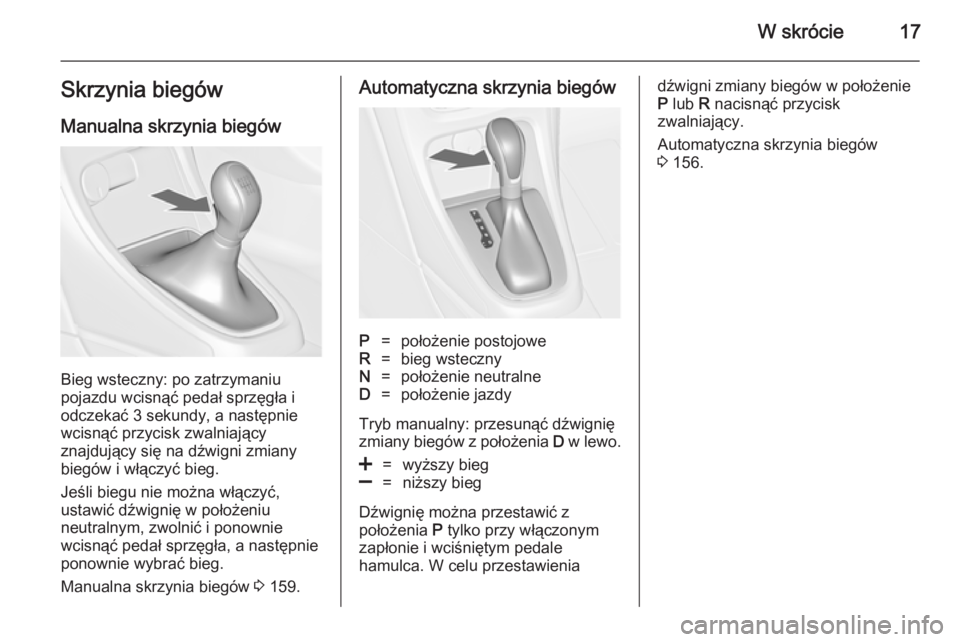

W skrócie17Skrzynia biegów
Manualna skrzynia biegów
Bieg wsteczny: po zatrzymaniu
pojazdu wcisnąć pedał sprzęgła i
odczekać 3 sekundy, a następnie
wcisnąć przycisk zwalniający
znajdujący się na dźwigni zmiany
biegów i włączyć bieg.
Jeśli biegu nie można włączyć,
ustawić dźwignię w położeniu
neutralnym, zwolnić i ponownie
wcisnąć pedał sprzęgła, a następnie
ponownie wybrać bieg.
Manualna skrzynia biegów 3 159.
Automatyczna skrzynia biegówP=położenie postojoweR=bieg wstecznyN=położenie neutralneD=położenie jazdy
Tryb manualny: przesunąć dźwignię
zmiany biegów z położenia D w lewo.
<=wyższy bieg]=niższy bieg
Dźwignię można przestawić z
położenia P tylko przy włączonym
zapłonie i wciśniętym pedale hamulca. W celu przestawienia
dźwigni zmiany biegów w położenie
P lub R nacisnąć przycisk
zwalniający.
Automatyczna skrzynia biegów
3 156.
Page 20 of 273

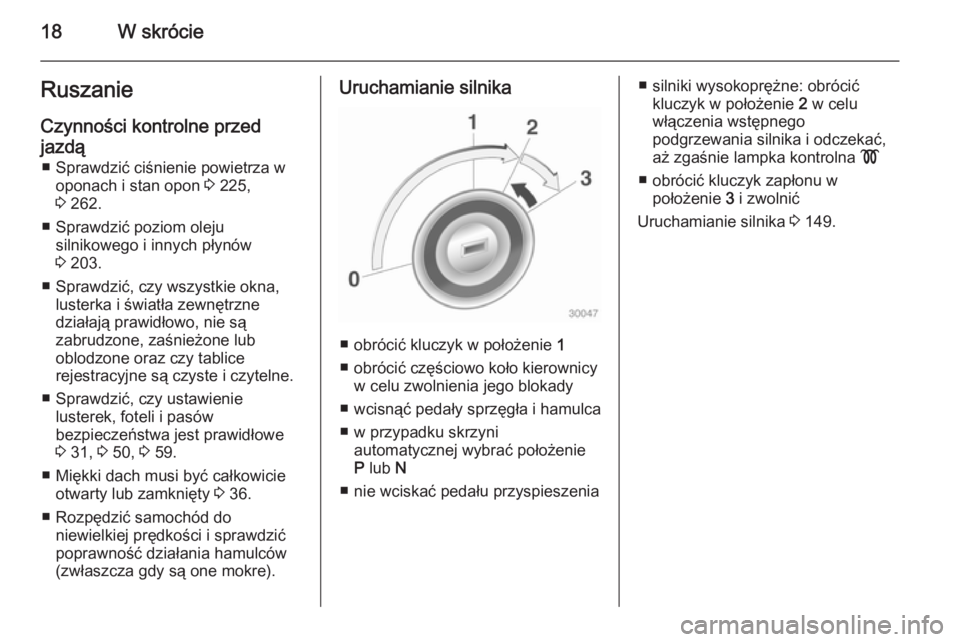

18W skrócieRuszanie
Czynności kontrolne przed
jazdą ■ Sprawdzić ciśnienie powietrza w oponach i stan opon 3 225,
3 262.
■ Sprawdzić poziom oleju silnikowego i innych płynów
3 203.
■ Sprawdzić, czy wszystkie okna, lusterka i światła zewnętrzne
działają prawidłowo, nie są
zabrudzone, zaśnieżone lub
oblodzone oraz czy tablice
rejestracyjne są czyste i czytelne.
■ Sprawdzić, czy ustawienie lusterek, foteli i pasów
bezpieczeństwa jest prawidłowe
3 31, 3 50, 3 59.
■ Miękki dach musi być całkowicie otwarty lub zamknięty 3 36.
■ Rozpędzić samochód do niewielkiej prędkości i sprawdzić
poprawność działania hamulców
(zwłaszcza gdy są one mokre).Uruchamianie silnika
■ obrócić kluczyk w położenie 1
■ obrócić częściowo koło kierownicy w celu zwolnienia jego blokady
■ wcisnąć pedały sprzęgła i hamulca
■ w przypadku skrzyni automatycznej wybrać położenie
P lub N
■ nie wciskać pedału przyspieszenia
■ silniki wysokoprężne: obrócić kluczyk w położenie 2 w celu
włączenia wstępnego
podgrzewania silnika i odczekać,
aż zgaśnie lampka kontrolna !
■ obrócić kluczyk zapłonu w położenie 3 i zwolnić
Uruchamianie silnika 3 149.
