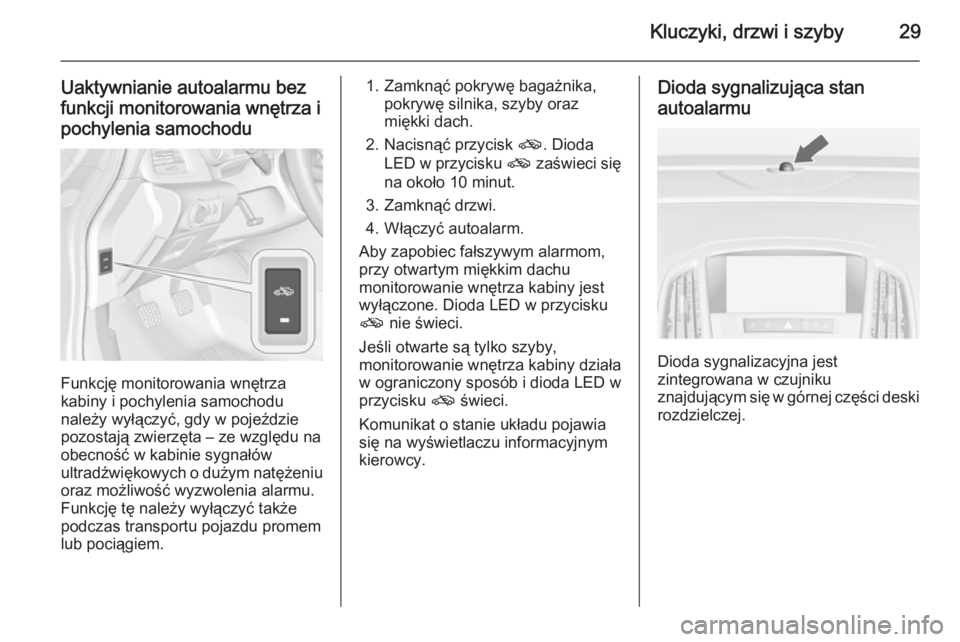

Kluczyki, drzwi i szyby29
Uaktywnianie autoalarmu bezfunkcji monitorowania wnętrza i
pochylenia samochodu
Funkcję monitorowania wnętrza
kabiny i pochylenia samochodu
należy wyłączyć, gdy w pojeździe pozostają zwierzęta – ze względu naobecność w kabinie sygnałów
ultradźwiękowych o dużym natężeniu
oraz możliwość wyzwolenia alarmu.
Funkcję tę należy wyłączyć także
podczas transportu pojazdu promem
lub pociągiem.
1. Zamknąć pokrywę bagażnika, pokrywę silnika, szyby oraz
miękki dach.
2. Nacisnąć przycisk o. Dioda
LED w przycisku o zaświeci się
na około 10 minut.
3. Zamknąć drzwi.
4. Włączyć autoalarm.
Aby zapobiec fałszywym alarmom, przy otwartym miękkim dachu
monitorowanie wnętrza kabiny jest
wyłączone. Dioda LED w przycisku
o nie świeci.
Jeśli otwarte są tylko szyby,
monitorowanie wnętrza kabiny działa
w ograniczony sposób i dioda LED w
przycisku o świeci.
Komunikat o stanie układu pojawia
się na wyświetlaczu informacyjnym
kierowcy.Dioda sygnalizująca stan
autoalarmu
Dioda sygnalizacyjna jest
zintegrowana w czujniku
znajdującym się w górnej części deski
rozdzielczej.

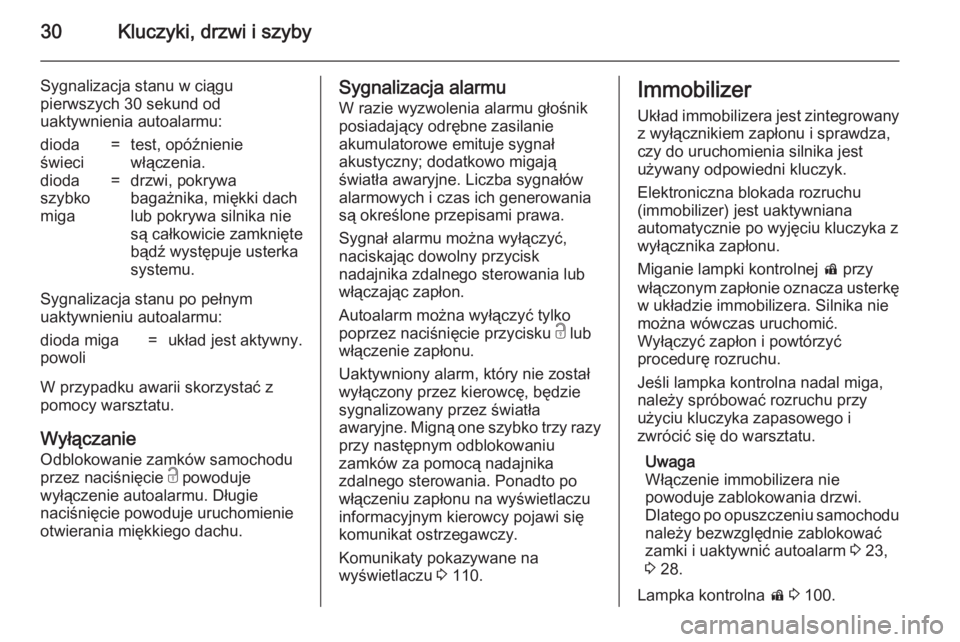

30Kluczyki, drzwi i szyby
Sygnalizacja stanu w ciągu
pierwszych 30 sekund od
uaktywnienia autoalarmu:dioda
świeci=test, opóźnienie
włączenia.dioda
szybko
miga=drzwi, pokrywa
bagażnika, miękki dach
lub pokrywa silnika nie
są całkowicie zamknięte
bądź występuje usterka
systemu.
Sygnalizacja stanu po pełnym
uaktywnieniu autoalarmu:
dioda miga
powoli=układ jest aktywny.
W przypadku awarii skorzystać z
pomocy warsztatu.
Wyłączanie
Odblokowanie zamków samochodu
przez naciśnięcie c powoduje
wyłączenie autoalarmu. Długie
naciśnięcie powoduje uruchomienie
otwierania miękkiego dachu.
Sygnalizacja alarmu
W razie wyzwolenia alarmu głośnik
posiadający odrębne zasilanie
akumulatorowe emituje sygnał
akustyczny; dodatkowo migają
światła awaryjne. Liczba sygnałów
alarmowych i czas ich generowania
są określone przepisami prawa.
Sygnał alarmu można wyłączyć,
naciskając dowolny przycisk
nadajnika zdalnego sterowania lub
włączając zapłon.
Autoalarm można wyłączyć tylko
poprzez naciśnięcie przycisku c lub
włączenie zapłonu.
Uaktywniony alarm, który nie został
wyłączony przez kierowcę, będzie
sygnalizowany przez światła
awaryjne. Migną one szybko trzy razy przy następnym odblokowaniu
zamków za pomocą nadajnika
zdalnego sterowania. Ponadto po
włączeniu zapłonu na wyświetlaczu
informacyjnym kierowcy pojawi się
komunikat ostrzegawczy.
Komunikaty pokazywane na
wyświetlaczu 3 110.Immobilizer
Układ immobilizera jest zintegrowanyz wyłącznikiem zapłonu i sprawdza,
czy do uruchomienia silnika jest
używany odpowiedni kluczyk.
Elektroniczna blokada rozruchu
(immobilizer) jest uaktywniana
automatycznie po wyjęciu kluczyka z
wyłącznika zapłonu.
Miganie lampki kontrolnej d przy
włączonym zapłonie oznacza usterkę
w układzie immobilizera. Silnika nie
można wówczas uruchomić.
Wyłączyć zapłon i powtórzyć
procedurę rozruchu.
Jeśli lampka kontrolna nadal miga,
należy spróbować rozruchu przy
użyciu kluczyka zapasowego i
zwrócić się do warsztatu.
Uwaga
Włączenie immobilizera nie
powoduje zablokowania drzwi.
Dlatego po opuszczeniu samochodu należy bezwzględnie zablokować
zamki i uaktywnić autoalarm 3 23,
3 28.
Lampka kontrolna d 3 100.

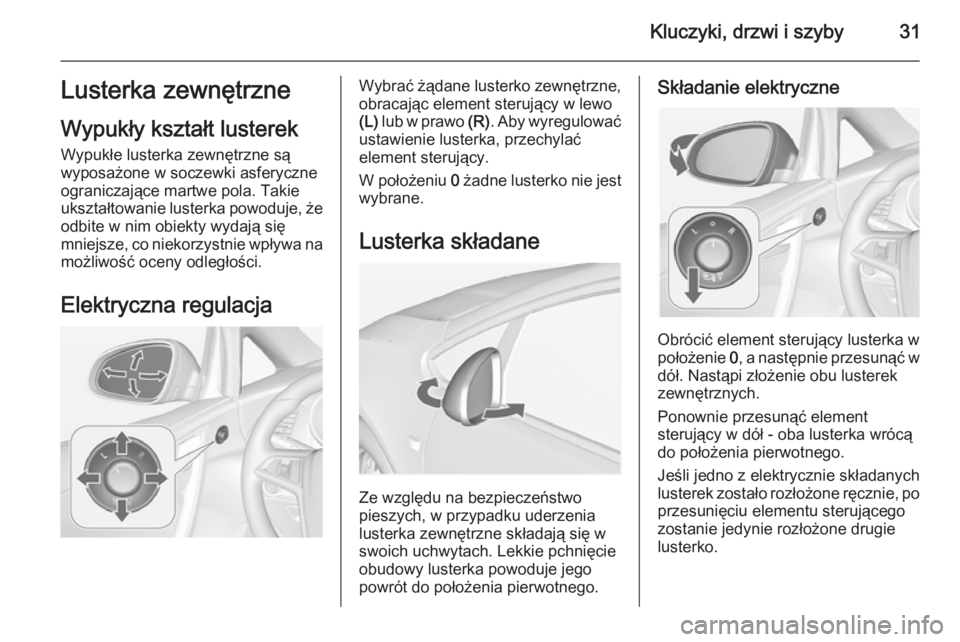

Kluczyki, drzwi i szyby31Lusterka zewnętrzneWypukły kształt lusterek
Wypukłe lusterka zewnętrzne są
wyposażone w soczewki asferyczne
ograniczające martwe pola. Takie
ukształtowanie lusterka powoduje, że odbite w nim obiekty wydają się
mniejsze, co niekorzystnie wpływa na
możliwość oceny odległości.
Elektryczna regulacjaWybrać żądane lusterko zewnętrzne, obracając element sterujący w lewo
(L) lub w prawo (R). Aby wyregulować
ustawienie lusterka, przechylać
element sterujący.
W położeniu 0 żadne lusterko nie jest
wybrane.
Lusterka składane
Ze względu na bezpieczeństwo
pieszych, w przypadku uderzenia
lusterka zewnętrzne składają się w swoich uchwytach. Lekkie pchnięcie
obudowy lusterka powoduje jego
powrót do położenia pierwotnego.
Składanie elektryczne
Obrócić element sterujący lusterka w
położenie 0, a następnie przesunąć w
dół. Nastąpi złożenie obu lusterek
zewnętrznych.
Ponownie przesunąć element
sterujący w dół - oba lusterka wrócą do położenia pierwotnego.
Jeśli jedno z elektrycznie składanych
lusterek zostało rozłożone ręcznie, po przesunięciu elementu sterującego
zostanie jedynie rozłożone drugie
lusterko.

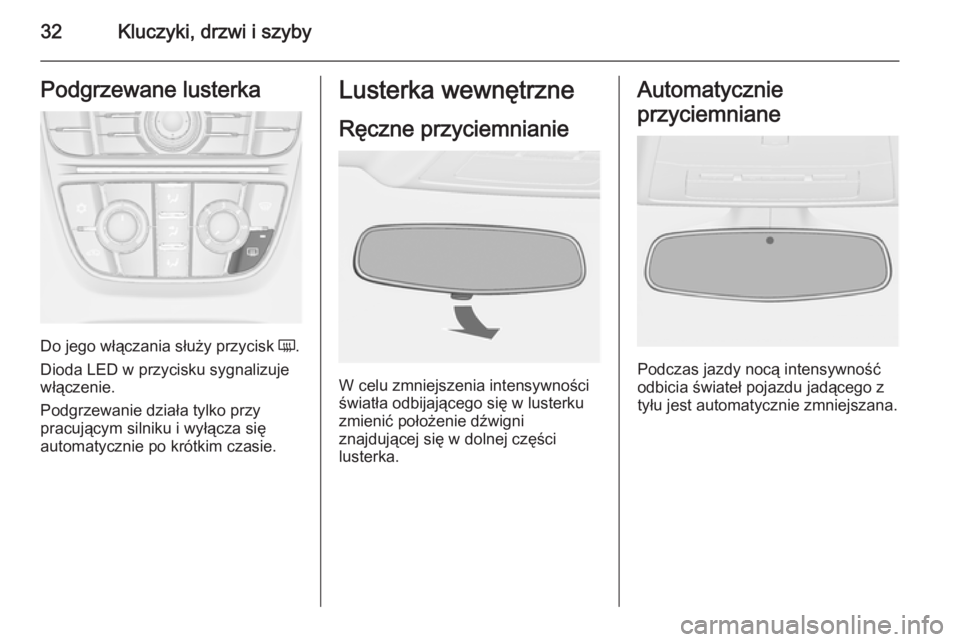

32Kluczyki, drzwi i szybyPodgrzewane lusterka
Do jego włączania służy przycisk Ü.
Dioda LED w przycisku sygnalizuje
włączenie.
Podgrzewanie działa tylko przy
pracującym silniku i wyłącza się
automatycznie po krótkim czasie.
Lusterka wewnętrzne
Ręczne przyciemnianie
W celu zmniejszenia intensywności
światła odbijającego się w lusterku
zmienić położenie dźwigni
znajdującej się w dolnej części
lusterka.
Automatycznie
przyciemniane
Podczas jazdy nocą intensywność
odbicia świateł pojazdu jadącego z
tyłu jest automatycznie zmniejszana.

Kluczyki, drzwi i szyby33Szyby
Szyba przednia
Szyba przednia odbijająca
ciepło Szyba przednia odbijająca ciepło ma
powłokę, która odbija
promieniowanie słoneczne. Może
także dochodzić do odbijania
sygnałów transmisji danych, np. ze
stacji naliczania opłat drogowych.
Zaznaczone miejsca na szybie
przedniej nie są pokryte powłoką.
Urządzenia służące do elektronicznej
rejestracji danych oraz uiszczania
opłat trzeba mocować w tych
miejscach. W przeciwnym razie może
dojść do nieprawidłowej rejestracji
danych.
Naklejki na szybie przedniej
Na szybie przedniej w okolicy lusterka wewnętrznego nie wolno mocować
naklejek, np. winiet autostradowych
itp. W przeciwnym razie może dojść
do ograniczenia zasięgu wykrywania
czujnika i pola widzenia kamery
zamontowanej w obudowie lusterka.
Szyby otwierane
elektrycznie9 Ostrzeżenie
Przy zamykaniu szyb należy
zachować ostrożność. Istnieje
niebezpieczeństwo odniesienia
obrażeń ciała, zwłaszcza u dzieci.
Podczas zamykania szyb uważnie je obserwować, zwracając uwagę,
aby nic nie zostało przez nie
przykleszczone.
Działa z wyłącznikiem zapłonu w
pozycji 1 lub 2 (zapłon włączony)
3 148.
Opóźnione wyłączenie zasilania
3 149.
Aby zmienić położenie szyby użyć
odpowiedniego przełącznika,
wciskając go w celu otwarcia lub
pociągając w celu zamknięcia.

34Kluczyki, drzwi i szyby
Lekkie wciskanie lub pociąganie do
pierwszego punktu oporu: szyba
przesuwa się w górę lub w dół tak
długo, jak długo używany jest
przełącznik.
Mocniejsze wciśnięcie lub
pociągnięcie do drugiego punktu
oporu, a następnie zwolnienie
przełącznika: szyba przesuwa się w
górę lub w dół automatycznie z
włączoną funkcją bezpieczeństwa. W celu zatrzymania przesuwania szyby
ponownie użyć przełącznika w tym
samym kierunku.
Przełącznik środkowy ,Przełącznik w konsoli środkowej do
obsługi wszystkich szyb.
Nacisnąć krótko przełącznik ,, aby
automatycznie opuścić wszystkie
szyby.
Pociągnąć krótko przełącznik ,, aby
automatycznie podnieść wszystkie
szyby.
Mechanizm zabezpieczający
Jeśli podczas automatycznego
zamykania szyba napotka opór w
górnej połowie okna, natychmiast
zatrzyma się i ponownie opuści.
Ominięcie zabezpieczenia W razie trudności z zamknięciem
szyby spowodowanych zamarzaniem
itp., włączyć zapłon, a następnie
pociągnąć przełącznik do pierwszego
punktu oporu i przytrzymać. Szyba
zostanie przesunięta do góry bez
aktywnej funkcji bezpieczeństwa. W
celu zatrzymania mechanizmu okna
zwolnić przycisk.Komfortowa obsługa zdalna
Szyby i miękki dach można
obsługiwać zdalnie, z zewnątrz
samochodu.
Otwieranie
■ Jeden raz krótko nacisnąć przycisk
c : drzwi zostaną odblokowane.
■ Jeszcze raz nacisnąć przycisk c i
przytrzymać przez dwie sekundy: szyby opuszczą się automatycznie.
Nacisnąć przycisk c i przytrzymać
dłużej: miękki dach otworzy się. Przytrzymać przycisk aż do
całkowitego otwarcia miękkiego
dachu.

Kluczyki, drzwi i szyby35
Zwolnić przycisk podczas otwierania
miękkiego dachu: dach zatrzyma się
na 10 sekund. Ponowne naciśnięcie
przycisku powoduje wznowienie
otwierania.
Zamykanie ■ Jeden raz krótko nacisnąć przycisk
e : drzwi zostaną zablokowane.
■ Nacisnąć przycisk e jeszcze raz i
przytrzymać dłużej: miękki dach i
szyby zamkną się. Przytrzymać
przycisk aż do całkowitego
zamknięcia miękkiego dachu.
Zwolnić przycisk podczas
zamykania miękkiego dachu: dach
zatrzyma się na 10 sekund.
Ponowne naciśnięcie przycisku
powoduje wznowienie zamykania.
■ Jeśli miękki dach jest już zamknięty, lecz szyby są otwarte:
naciśnięcie przycisku e i
przytrzymanie go przez
dwie sekundy powoduje
zamknięcie szyb.Potwierdzanie
Całkowite otwarcie lub zamknięcie
miękkiego dachu jest potwierdzane
przez światła awaryjne.
Przeciążenie układu
W przypadku wielokrotnego
naciskania przełączników
opuszczania/podnoszenia szyb w
krótkich odstępach czasu, następuje
chwilowe zablokowanie pracy
elektrycznego układu sterowania
szybami.
Inicjalizacja elektrycznego
układu sterowania szybami
Jeśli szyb nie można zamykać
automatycznie (np. po odłączeniu
akumulatora), na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat ostrzegawczy.
Komunikaty pokazywane na
wyświetlaczu 3 110.Włączyć elektroniczne układy
sterowania każdej szyby, począwszy
od szyb w drzwiach tylnych, w
następujący sposób:
1. Miękki dach musi być zamknięty.2. Zamknąć drzwi.
3. Włączyć zapłon.
4. Pociągnąć przełącznik do drugiego punktu oporu, aż szyba
zacznie się zamykać i
przytrzymać pociągnięty przez
dalsze 4 sekundy.
5. Wcisnąć przycisk do drugiego punktu oporu, aż szyba zacznie
otwierać się automatycznie.
6. Czynność powtórzyć osobno dla każdej szyby.

36Kluczyki, drzwi i szybyOgrzewanie tylnej szyby
Do jego włączania służy przycisk Ü.
Dioda LED w przycisku sygnalizuje
włączenie.
Podgrzewanie działa tylko przy
pracującym silniku i wyłącza się
automatycznie po krótkim czasie.
Ogrzewanie tylnej szyby wyłącza się
po otwarciu miękkiego dachu.
Osłony przeciwsłoneczne
Osłony przeciwsłoneczne można
odchylać do dołu i na bok, aby
zapewnić kierowcy i pasażerowi
podróżującemu z przodu ochronę
przed oślepieniem.
Jeśli osłony przeciwsłoneczne
posiadają wbudowane lusterka,
podczas jazdy należy zamknąć
osłony tych lusterek.
Z tyłu osłony przeciwsłonecznej
znajduje się uchwyt na małe
dokumenty.Dach
Miękki dach9 Ostrzeżenie
Podczas obsługi miękkiego dachu
należy zachować ostrożność.
Grozi to obrażeniami ciała.
Podczas uruchamiania należy
obserwować ewentualne
przeszkody nad, z boku oraz za
samochodem.
Upewnić się, czy nie zostaną
przyciśnięte żadne części ciała ani
przedmioty. Upewnić się, że
osoby znajdują się poza obszarem
działania miękkiego dachu i
pokrywy miękkiego dachu. Grozi
to obrażeniami ciała.
Przed przystąpieniem do
składania/rozkładania miękkiego
dachu w w takich miejscach jak
garaż lub na parking wewnątrz
budynku, a także gdy
zamontowany jest stelaż do
przewożenia rowerów, należy

Kluczyki, drzwi i szyby37sprawdzić, czy nad samochodem
i wokół niego jest dostatecznie
dużo miejsca.
Należy odpowiednio poinstruować
pasażerów.
Przed opuszczeniem pojazdu
wyjąć kluczyk z wyłącznika
zapłonu, aby zapobiec otwieraniu
i zamykaniu szyb i miękkiego
dachu bez nadzoru.
Obsługa przełącznikiem w
środkowej konsoli Działa z wyłącznikiem zapłonu w
pozycji 1 lub 2 (zapłon włączony)
3 148.
Miękki dach można otworzyć i
zamknąć podczas jazdy z prędkością nieprzekraczającą 50 km/h.
Otwieranie miękkiego dachu
Przytrzymać pociągnięty przełącznik, aż miękki dach otworzy się całkowicie
i pokrywa miękkiego dachu zamknie
się. W czasie tej operacji zostaną
otwarte wszystkie szyby.
Aby zamknąć wszystkie szyby,
pociągnąć przełącznik ,.
Zamykanie miękkiego dachu
Przytrzymać wciśnięty przełącznik,
aż miękki dach i pokrywa miękkiego
dachu zamkną się całkowicie.
Zwolnić przełącznik, gdy szyby
zaczną się podnosić. Wtedy szyby
zamkną się automatycznie.
W czasie tej operacji najpierw
zostaną otwarte wszystkie szyby.
Potwierdzenie operacji
Całkowite otwarcie lub zamknięcie
miękkiego dachu za pomocą
przełącznika w środkowej konsoli jest potwierdzane sygnałem
dźwiękowym.

38Kluczyki, drzwi i szyby
Obsługa za pomocą nadajnikazdalnego sterowania
Otwieranie miękkiego dachu
Przytrzymać naciśnięty przycisk c, aż
miękki dach otworzy się całkowicie i
pokrywa miękkiego dachu zamknie
się. W czasie tej operacji zostaną
otwarte wszystkie szyby.
Zamykanie miękkiego dachu
Przytrzymać wciśnięty przycisk e aż
do całkowitego zamknięcia
miękkiego dachu, pokrywy miękkiego
dachu i szyb. W czasie tej operacji
najpierw zostaną otwarte wszystkie
szyby.
Potwierdzenie operacji
Całkowite otwarcie lub zamknięcie
miękkiego dachu za pomocą
nadajnika zdalnego sterowania jest
potwierdzane przez światła awaryjne.
Wyłącznik awaryjny
Przycisk na nadajniku zdalnego
sterowania lub przełącznik w
środkowej konsoli musi być
uruchomiony do czasu, aż miękki
dach znajdzie się w odpowiednim
położeniu końcowym. Zwolnienie
przycisku lub przełącznika podczas działania powoduje natychmiastowe
zatrzymanie miękkiego dachu. Miękki
dach pozostaje w położeniu
natychmiastowego zatrzymania tylko
przez pewien czas. Po upływie tego
czasu włącza się brzęczyk
ostrzegawczy, ciśnienie hydrauliczne spada i miękki dach może się
samoczynnie uruchomić. Naciśnięcie
przycisku lub przełącznika następny
raz powoduje wznowienie działania.
Warunki działania ■ Samochód jest unieruchomiony lub
jedzie z prędkością nie wyższą od
50 km/h.
