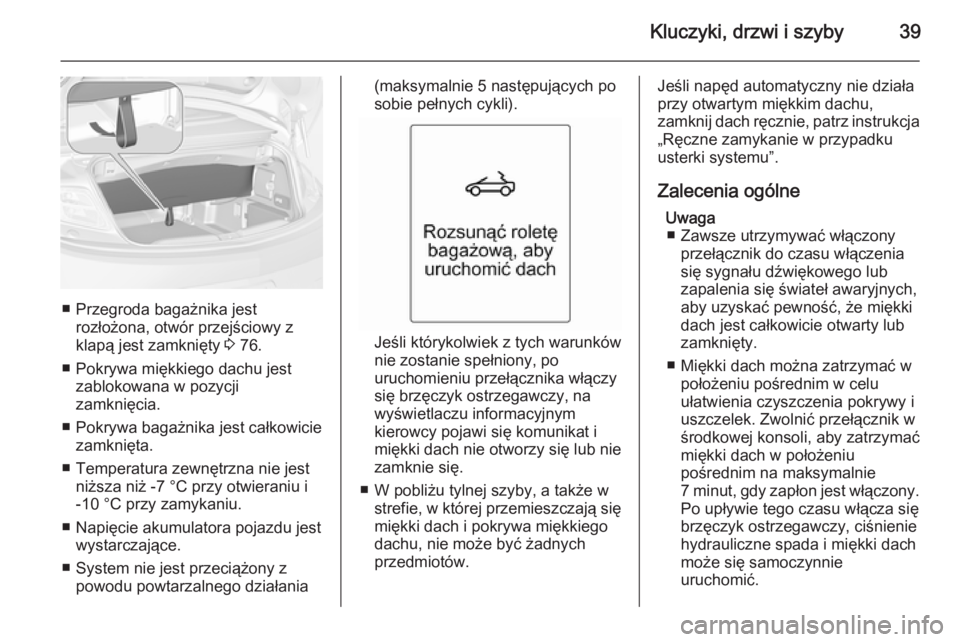

Kluczyki, drzwi i szyby39
■ Przegroda bagażnika jestrozłożona, otwór przejściowy zklapą jest zamknięty 3 76.
■ Pokrywa miękkiego dachu jest zablokowana w pozycji
zamknięcia.
■ Pokrywa bagażnika jest całkowicie zamknięta.
■ Temperatura zewnętrzna nie jest niższa niż -7 °C przy otwieraniu i
-10 °C przy zamykaniu.
■ Napięcie akumulatora pojazdu jest wystarczające.
■ System nie jest przeciążony z powodu powtarzalnego działania
(maksymalnie 5 następujących po
sobie pełnych cykli).
Jeśli którykolwiek z tych warunków
nie zostanie spełniony, po
uruchomieniu przełącznika włączy
się brzęczyk ostrzegawczy, na
wyświetlaczu informacyjnym
kierowcy pojawi się komunikat i
miękki dach nie otworzy się lub nie
zamknie się.
■ W pobliżu tylnej szyby, a także w strefie, w której przemieszczają się
miękki dach i pokrywa miękkiego
dachu, nie może być żadnych
przedmiotów.
Jeśli napęd automatyczny nie działa
przy otwartym miękkim dachu,
zamknij dach ręcznie, patrz instrukcja „Ręczne zamykanie w przypadku
usterki systemu”.
Zalecenia ogólne Uwaga■ Zawsze utrzymywać włączony przełącznik do czasu włączenia
się sygnału dźwiękowego lub
zapalenia się świateł awaryjnych,
aby uzyskać pewność, że miękki
dach jest całkowicie otwarty lub
zamknięty.
■ Miękki dach można zatrzymać w położeniu pośrednim w celu
ułatwienia czyszczenia pokrywy i
uszczelek. Zwolnić przełącznik w
środkowej konsoli, aby zatrzymać
miękki dach w położeniu
pośrednim na maksymalnie
7 minut, gdy zapłon jest włączony.
Po upływie tego czasu włącza się
brzęczyk ostrzegawczy, ciśnienie
hydrauliczne spada i miękki dach
może się samoczynnie
uruchomić.
Page 42 of 273

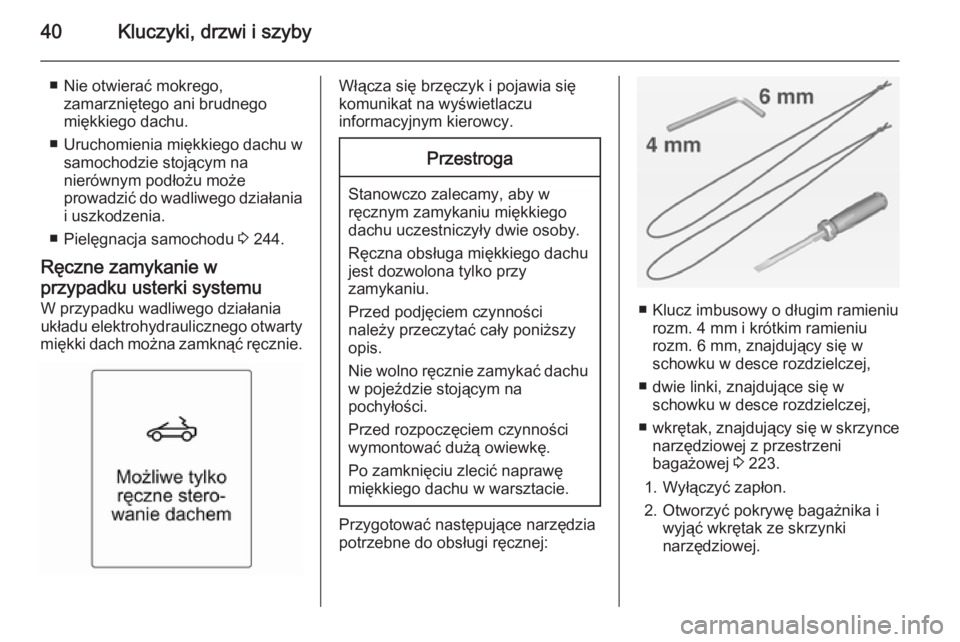

40Kluczyki, drzwi i szyby
■ Nie otwierać mokrego,zamarzniętego ani brudnego
miękkiego dachu.
■ Uruchomienia miękkiego dachu w
samochodzie stojącym na
nierównym podłożu może
prowadzić do wadliwego działania
i uszkodzenia.
■ Pielęgnacja samochodu 3 244.
Ręczne zamykanie w
przypadku usterki systemu
W przypadku wadliwego działania
układu elektrohydraulicznego otwarty
miękki dach można zamknąć ręcznie.Włącza się brzęczyk i pojawia się
komunikat na wyświetlaczu
informacyjnym kierowcy.Przestroga
Stanowczo zalecamy, aby w
ręcznym zamykaniu miękkiego
dachu uczestniczyły dwie osoby.
Ręczna obsługa miękkiego dachujest dozwolona tylko przy
zamykaniu.
Przed podjęciem czynności należy przeczytać cały poniższy
opis.
Nie wolno ręcznie zamykać dachu
w pojeździe stojącym na
pochyłości.
Przed rozpoczęciem czynności
wymontować dużą owiewkę.
Po zamknięciu zlecić naprawę
miękkiego dachu w warsztacie.
Przygotować następujące narzędzia
potrzebne do obsługi ręcznej:
■ Klucz imbusowy o długim ramieniu rozm. 4 mm i krótkim ramieniu
rozm. 6 mm, znajdujący się w
schowku w desce rozdzielczej,
■ dwie linki, znajdujące się w schowku w desce rozdzielczej,
■ wkrętak, znajdujący się w skrzynce
narzędziowej z przestrzeni
bagażowej 3 223.
1. Wyłączyć zapłon.
2. Otworzyć pokrywę bagażnika i wyjąć wkrętak ze skrzynki
narzędziowej.
Page 43 of 273

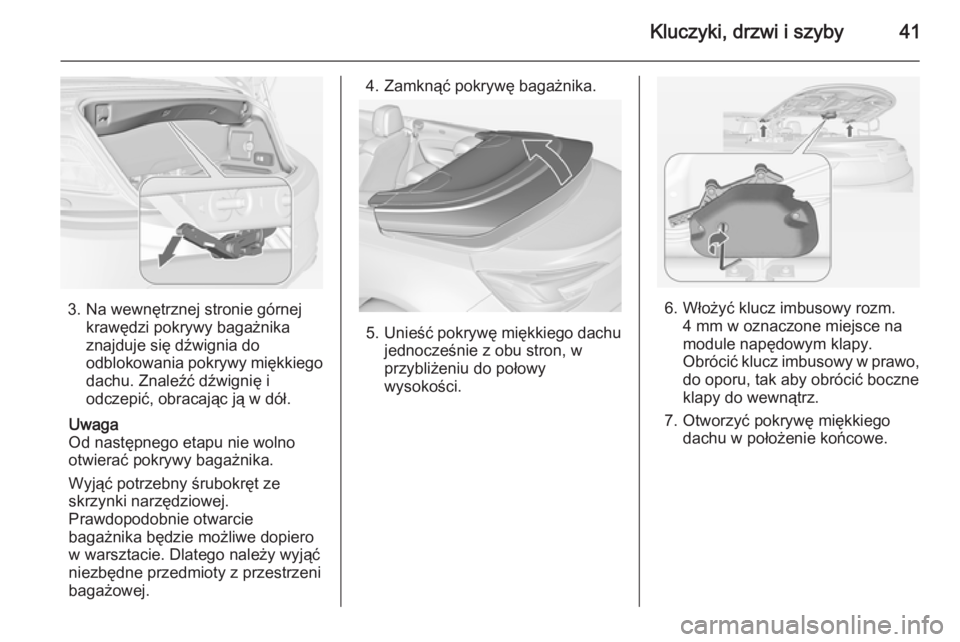

Kluczyki, drzwi i szyby41
3. Na wewnętrznej stronie górnejkrawędzi pokrywy bagażnika
znajduje się dźwignia do
odblokowania pokrywy miękkiego dachu. Znaleźć dźwignię i
odczepić, obracając ją w dół.
Uwaga
Od następnego etapu nie wolno
otwierać pokrywy bagażnika.
Wyjąć potrzebny śrubokręt ze
skrzynki narzędziowej.
Prawdopodobnie otwarcie
bagażnika będzie możliwe dopiero
w warsztacie. Dlatego należy wyjąć
niezbędne przedmioty z przestrzeni
bagażowej.
4. Zamknąć pokrywę bagażnika.
5. Unieść pokrywę miękkiego dachu
jednocześnie z obu stron, w
przybliżeniu do połowy
wysokości.
6. Włożyć klucz imbusowy rozm. 4 mm w oznaczone miejsce na
module napędowym klapy.
Obrócić klucz imbusowy w prawo,
do oporu, tak aby obrócić boczne
klapy do wewnątrz.
7. Otworzyć pokrywę miękkiego dachu w położenie końcowe.
Page 44 of 273

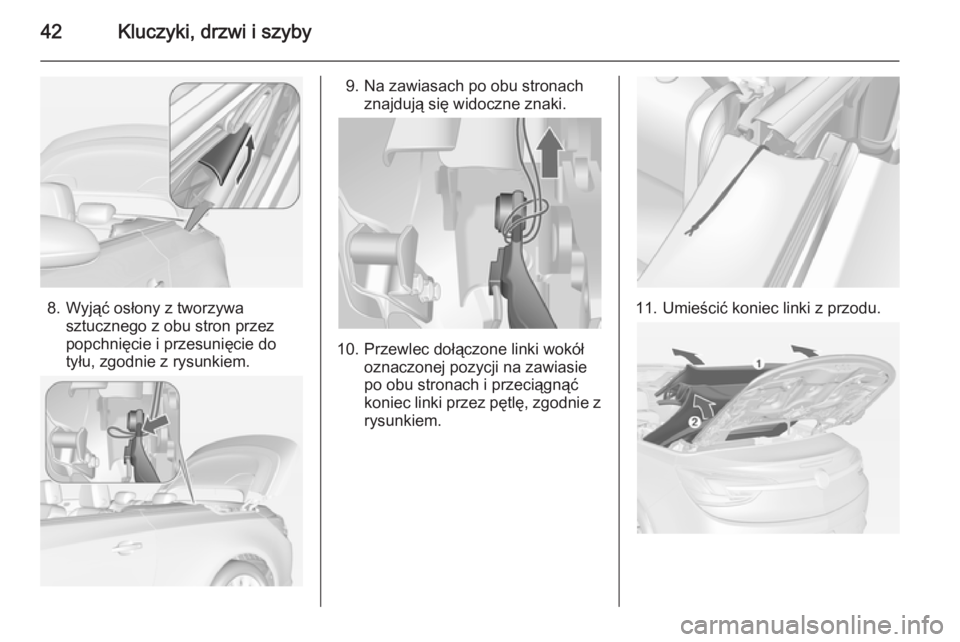

42Kluczyki, drzwi i szyby
8. Wyjąć osłony z tworzywasztucznego z obu stron przez
popchnięcie i przesunięcie do
tyłu, zgodnie z rysunkiem.
9. Na zawiasach po obu stronach znajdują się widoczne znaki.
10. Przewlec dołączone linki wokół oznaczonej pozycji na zawiasie
po obu stronach i przeciągnąć
koniec linki przez pętlę, zgodnie z rysunkiem.
11. Umieścić koniec linki z przodu.
Page 45 of 273

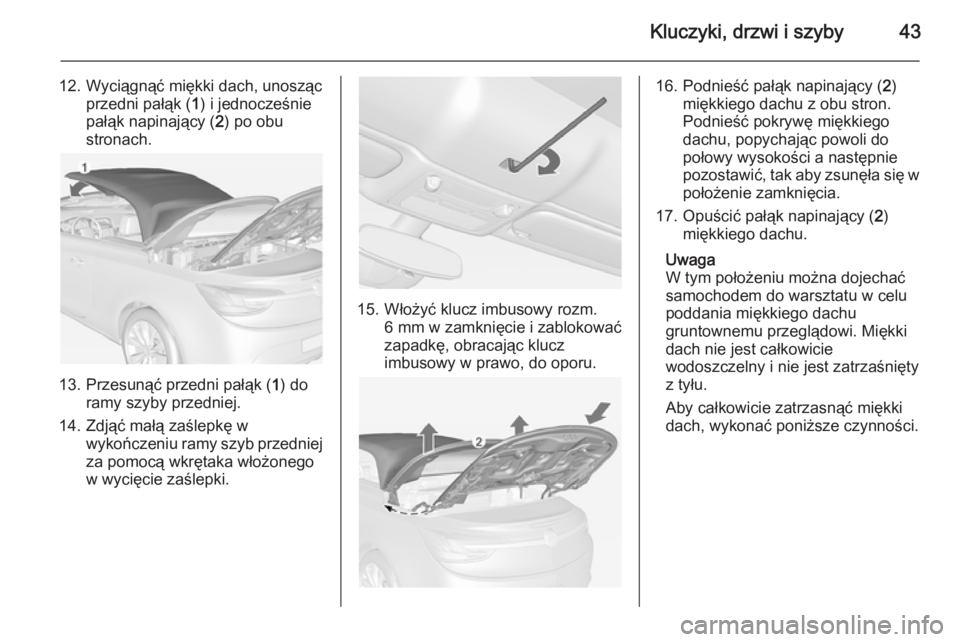

Kluczyki, drzwi i szyby43
12. Wyciągnąć miękki dach, unoszącprzedni pałąk ( 1) i jednocześnie
pałąk napinający ( 2) po obu
stronach.
13. Przesunąć przedni pałąk ( 1) do
ramy szyby przedniej.
14. Zdjąć małą zaślepkę w wykończeniu ramy szyb przedniejza pomocą wkrętaka włożonego
w wycięcie zaślepki.
15. Włożyć klucz imbusowy rozm. 6 mm w zamknięcie i zablokować
zapadkę, obracając klucz
imbusowy w prawo, do oporu.
16. Podnieść pałąk napinający ( 2)
miękkiego dachu z obu stron.
Podnieść pokrywę miękkiego
dachu, popychając powoli do
połowy wysokości a następnie
pozostawić, tak aby zsunęła się w
położenie zamknięcia.
17. Opuścić pałąk napinający ( 2)
miękkiego dachu.
Uwaga
W tym położeniu można dojechać
samochodem do warsztatu w celu
poddania miękkiego dachu
gruntownemu przeglądowi. Miękki
dach nie jest całkowicie
wodoszczelny i nie jest zatrzaśnięty
z tyłu.
Aby całkowicie zatrzasnąć miękki
dach, wykonać poniższe czynności.
Page 46 of 273

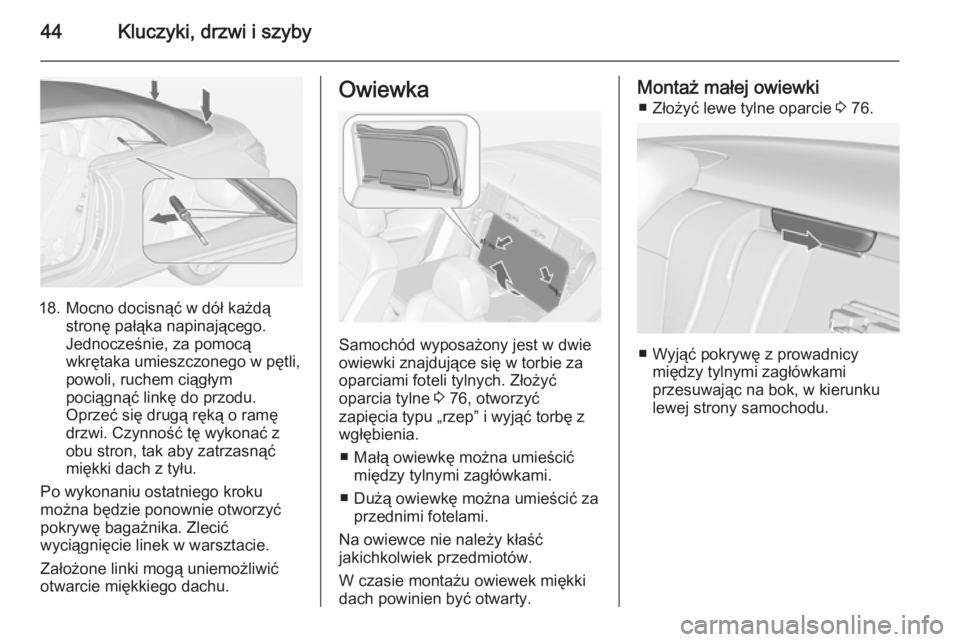

44Kluczyki, drzwi i szyby
18. Mocno docisnąć w dół każdąstronę pałąka napinającego.
Jednocześnie, za pomocą
wkrętaka umieszczonego w pętli,
powoli, ruchem ciągłym
pociągnąć linkę do przodu.
Oprzeć się drugą ręką o ramę
drzwi. Czynność tę wykonać z
obu stron, tak aby zatrzasnąć
miękki dach z tyłu.
Po wykonaniu ostatniego kroku
można będzie ponownie otworzyć
pokrywę bagażnika. Zlecić
wyciągnięcie linek w warsztacie.
Założone linki mogą uniemożliwić
otwarcie miękkiego dachu.
Owiewka
Samochód wyposażony jest w dwie
owiewki znajdujące się w torbie za
oparciami foteli tylnych. Złożyć
oparcia tylne 3 76, otworzyć
zapięcia typu „rzep” i wyjąć torbę z wgłębienia.
■ Małą owiewkę można umieścić między tylnymi zagłówkami.
■ Dużą owiewkę można umieścić za przednimi fotelami.
Na owiewce nie należy kłaść
jakichkolwiek przedmiotów.
W czasie montażu owiewek miękki
dach powinien być otwarty.
Montaż małej owiewki
■ Złożyć lewe tylne oparcie 3 76.
■ Wyjąć pokrywę z prowadnicy
między tylnymi zagłówkami
przesuwając na bok, w kierunku
lewej strony samochodu.
Page 47 of 273

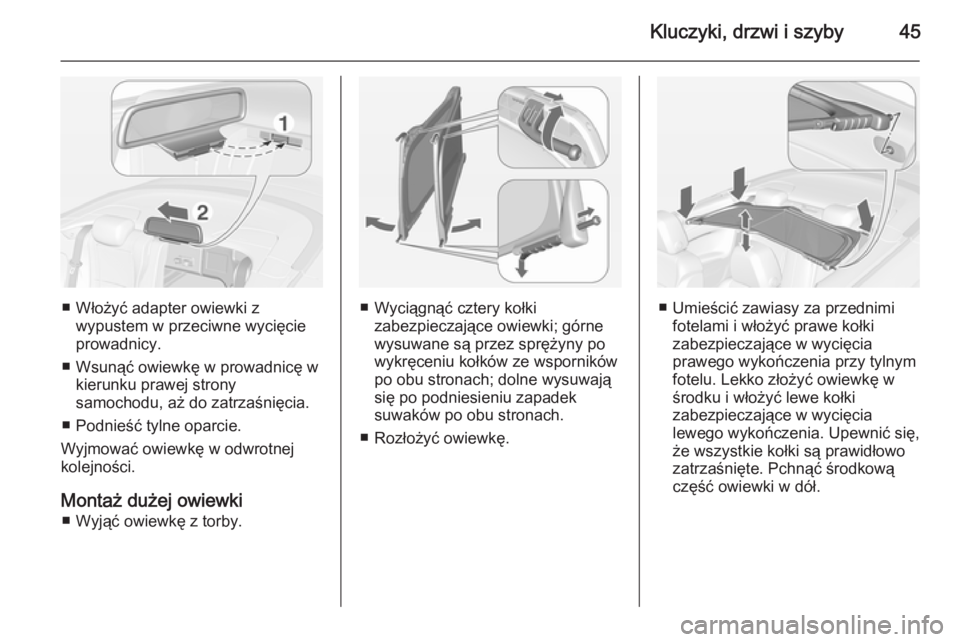

Kluczyki, drzwi i szyby45
■ Włożyć adapter owiewki zwypustem w przeciwne wycięcie
prowadnicy.
■ Wsunąć owiewkę w prowadnicę w kierunku prawej strony
samochodu, aż do zatrzaśnięcia.
■ Podnieść tylne oparcie.
Wyjmować owiewkę w odwrotnej
kolejności.
Montaż dużej owiewki ■ Wyjąć owiewkę z torby.■ Wyciągnąć cztery kołki zabezpieczające owiewki; górne
wysuwane są przez sprężyny po
wykręceniu kołków ze wsporników
po obu stronach; dolne wysuwają
się po podniesieniu zapadek
suwaków po obu stronach.
■ Rozłożyć owiewkę.■ Umieścić zawiasy za przednimi fotelami i włożyć prawe kołki
zabezpieczające w wycięcia
prawego wykończenia przy tylnym
fotelu. Lekko złożyć owiewkę w
środku i włożyć lewe kołki
zabezpieczające w wycięcia
lewego wykończenia. Upewnić się, że wszystkie kołki są prawidłowo
zatrzaśnięte. Pchnąć środkową
część owiewki w dół.
Page 48 of 273

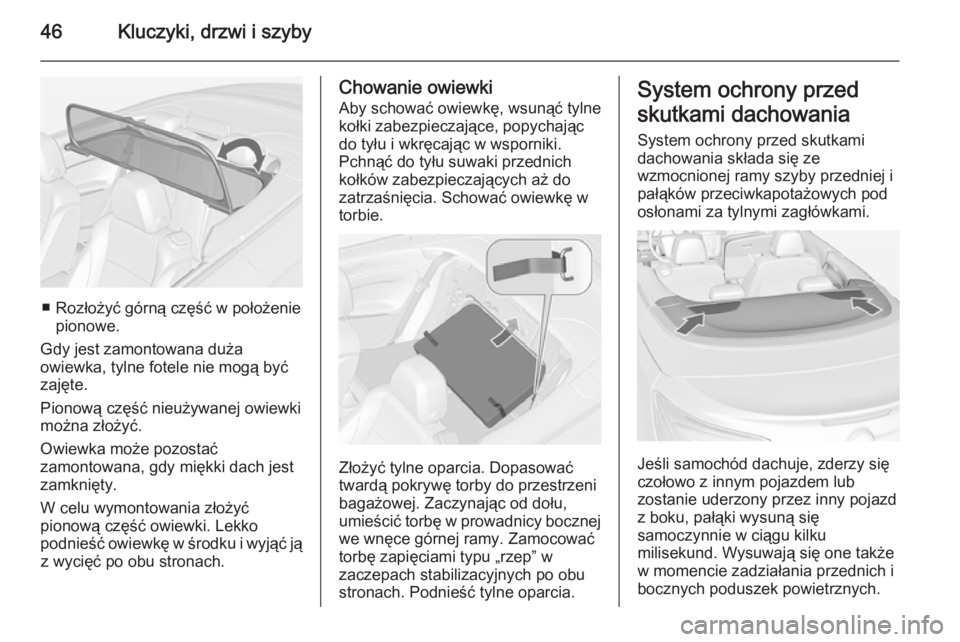

46Kluczyki, drzwi i szyby
■ Rozłożyć górną część w położeniepionowe.
Gdy jest zamontowana duża
owiewka, tylne fotele nie mogą być
zajęte.
Pionową część nieużywanej owiewki
można złożyć.
Owiewka może pozostać
zamontowana, gdy miękki dach jest
zamknięty.
W celu wymontowania złożyć
pionową część owiewki. Lekko
podnieść owiewkę w środku i wyjąć ją z wycięć po obu stronach.
Chowanie owiewki
Aby schować owiewkę, wsunąć tylne
kołki zabezpieczające, popychając
do tyłu i wkręcając w wsporniki.
Pchnąć do tyłu suwaki przednich
kołków zabezpieczających aż do zatrzaśnięcia. Schować owiewkę w
torbie.
Złożyć tylne oparcia. Dopasować
twardą pokrywę torby do przestrzeni
bagażowej. Zaczynając od dołu,
umieścić torbę w prowadnicy bocznej
we wnęce górnej ramy. Zamocować
torbę zapięciami typu „rzep” w
zaczepach stabilizacyjnych po obu
stronach. Podnieść tylne oparcia.
System ochrony przed
skutkami dachowania System ochrony przed skutkami
dachowania składa się ze
wzmocnionej ramy szyby przedniej i
pałąków przeciwkapotażowych pod
osłonami za tylnymi zagłówkami.
Jeśli samochód dachuje, zderzy się
czołowo z innym pojazdem lub
zostanie uderzony przez inny pojazd
z boku, pałąki wysuną się
samoczynnie w ciągu kilku
milisekund. Wysuwają się one także
w momencie zadziałania przednich i
bocznych poduszek powietrznych.
Page 49 of 273

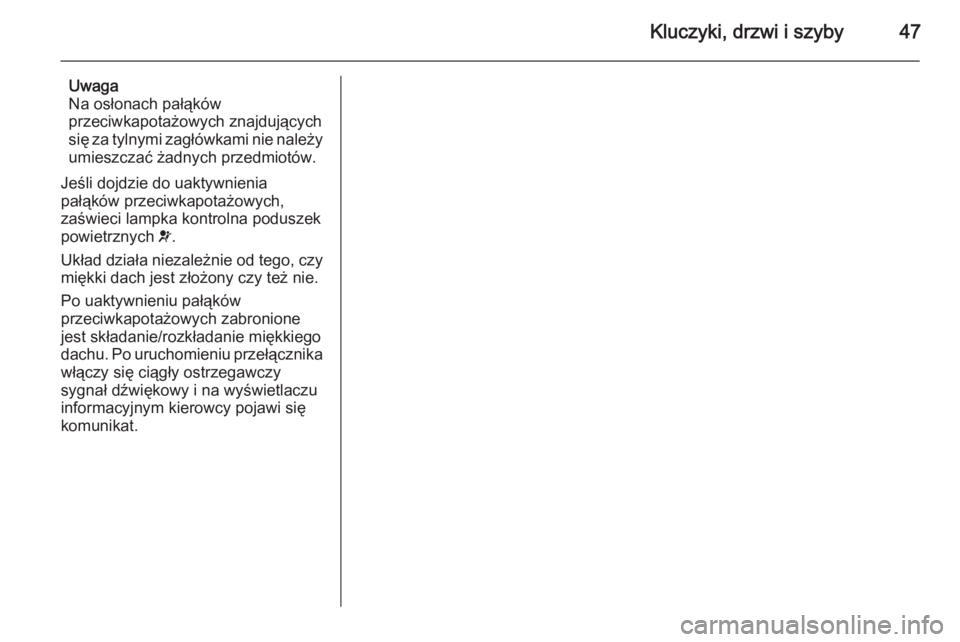

Kluczyki, drzwi i szyby47
Uwaga
Na osłonach pałąków przeciwkapotażowych znajdujących
się za tylnymi zagłówkami nie należy
umieszczać żadnych przedmiotów.
Jeśli dojdzie do uaktywnienia
pałąków przeciwkapotażowych,
zaświeci lampka kontrolna poduszek
powietrznych v.
Układ działa niezależnie od tego, czy miękki dach jest złożony czy też nie.
Po uaktywnieniu pałąków
przeciwkapotażowych zabronione
jest składanie/rozkładanie miękkiego
dachu. Po uruchomieniu przełącznika
włączy się ciągły ostrzegawczy
sygnał dźwiękowy i na wyświetlaczu
informacyjnym kierowcy pojawi się
komunikat.
Page 50 of 273

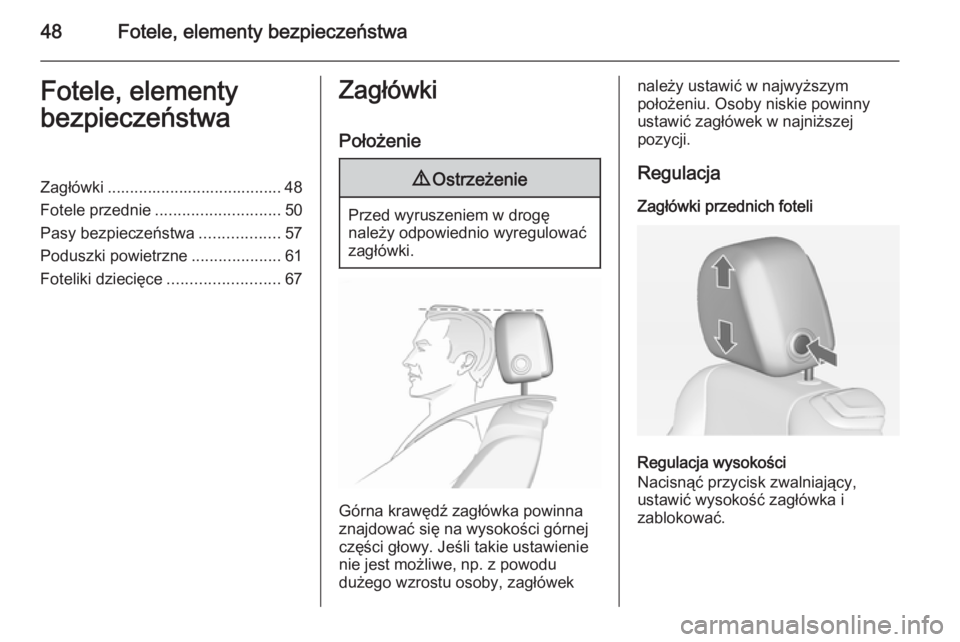

48Fotele, elementy bezpieczeństwaFotele, elementy
bezpieczeństwaZagłówki ....................................... 48
Fotele przednie ............................ 50
Pasy bezpieczeństwa ..................57
Poduszki powietrzne ....................61
Foteliki dziecięce .........................67Zagłówki
Położenie9 Ostrzeżenie
Przed wyruszeniem w drogę
należy odpowiednio wyregulować
zagłówki.
Górna krawędź zagłówka powinna
znajdować się na wysokości górnej
części głowy. Jeśli takie ustawienie
nie jest możliwe, np. z powodu
dużego wzrostu osoby, zagłówek
należy ustawić w najwyższym
położeniu. Osoby niskie powinny
ustawić zagłówek w najniższej
pozycji.
Regulacja
Zagłówki przednich foteli
Regulacja wysokości
Nacisnąć przycisk zwalniający,
ustawić wysokość zagłówka i
zablokować.
