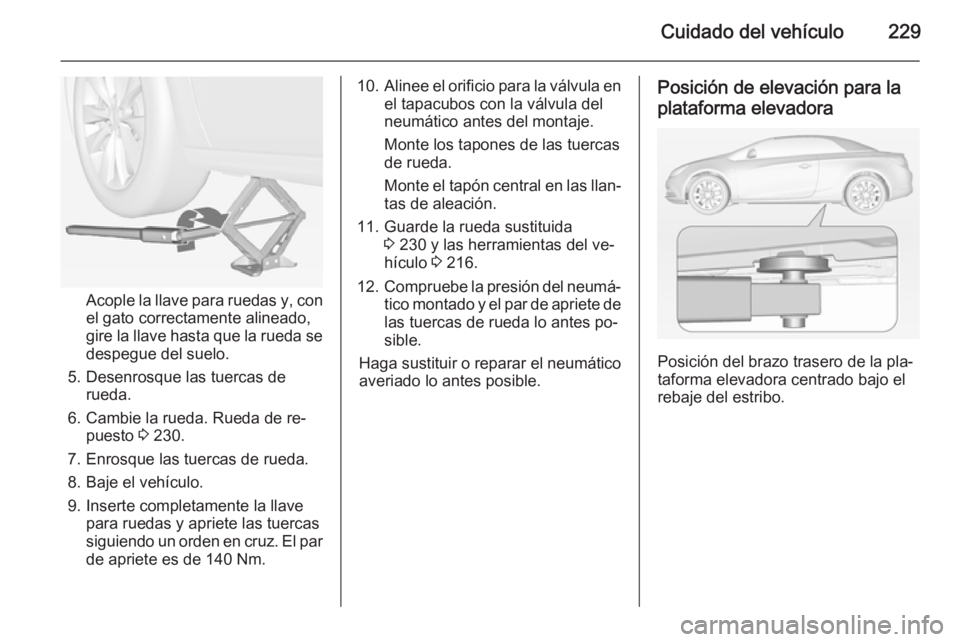

Cuidado del vehículo229
Acople la llave para ruedas y, con
el gato correctamente alineado,
gire la llave hasta que la rueda se despegue del suelo.
5. Desenrosque las tuercas de rueda.
6. Cambie la rueda. Rueda de re‐ puesto 3 230.
7. Enrosque las tuercas de rueda.
8. Baje el vehículo.
9. Inserte completamente la llave para ruedas y apriete las tuercas
siguiendo un orden en cruz. El par de apriete es de 140 Nm.
10. Alinee el orificio para la válvula en
el tapacubos con la válvula del
neumático antes del montaje.
Monte los tapones de las tuercas
de rueda.
Monte el tapón central en las llan‐
tas de aleación.
11. Guarde la rueda sustituida 3 230 y las herramientas del ve‐
hículo 3 216.
12. Compruebe la presión del neumá‐
tico montado y el par de apriete de
las tuercas de rueda lo antes po‐
sible.
Haga sustituir o reparar el neumático
averiado lo antes posible.Posición de elevación para la
plataforma elevadora
Posición del brazo trasero de la pla‐
taforma elevadora centrado bajo el
rebaje del estribo.

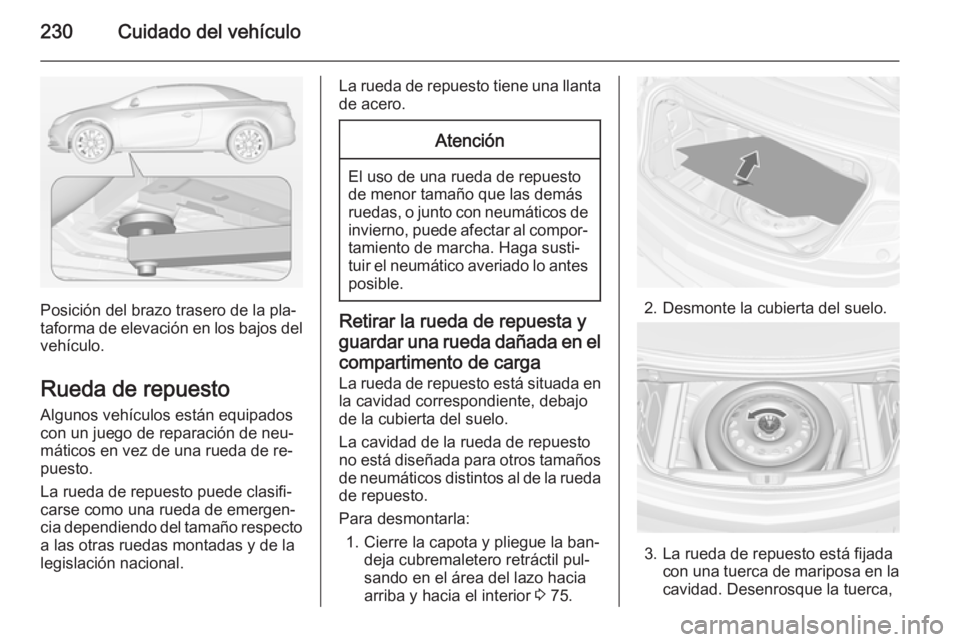

230Cuidado del vehículo
Posición del brazo trasero de la pla‐
taforma de elevación en los bajos del
vehículo.
Rueda de repuesto
Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐ puesto.
La rueda de repuesto puede clasifi‐
carse como una rueda de emergen‐
cia dependiendo del tamaño respecto a las otras ruedas montadas y de la
legislación nacional.
La rueda de repuesto tiene una llanta
de acero.Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
Retirar la rueda de repuesta y
guardar una rueda dañada en el
compartimento de carga
La rueda de repuesto está situada en la cavidad correspondiente, debajo
de la cubierta del suelo.
La cavidad de la rueda de repuesto
no está diseñada para otros tamaños de neumáticos distintos al de la rueda
de repuesto.
Para desmontarla: 1. Cierre la capota y pliegue la ban‐ deja cubremaletero retráctil pul‐
sando en el área del lazo hacia
arriba y hacia el interior 3 75.2. Desmonte la cubierta del suelo.
3. La rueda de repuesto está fijada
con una tuerca de mariposa en la
cavidad. Desenrosque la tuerca,

Cuidado del vehículo231
desmonte el cono y saque la
rueda de repuesto.
Debajo de la rueda de repuesto
hay una caja y una bolsa con he‐
rramientas del vehículo.
4. Cambie la rueda dañada 3 227 y
guarde las herramientas de
nuevo en la caja de herramientas
y la bolsa. Retire la cinta de la caja
y coloque a un lado.
5. Fije la caja de herramientas gi‐ rando de nuevo la tuerca de ma‐
riposa con los conos. Coloque la bolsa en la cavidad.
6. Guarde la rueda dañada fuera en‐
cima de la cavidad.
7. Coloque el lazo del extremo de la
correa en la argolla trasera iz‐
quierda.
8. Inserte el gancho del extremo de la correa en el lazo y tire de él
hasta que la correa se fije correc‐ tamente en la argolla.9. Meta la correa por los radios de la
rueda tal y como se muestra en la ilustración.
10. Monte el gancho en la argolla tra‐
sera derecha.
11. Tense la correa y fíjela con la he‐ billa.
12. Deposite la cubierta del suelo en la rueda.

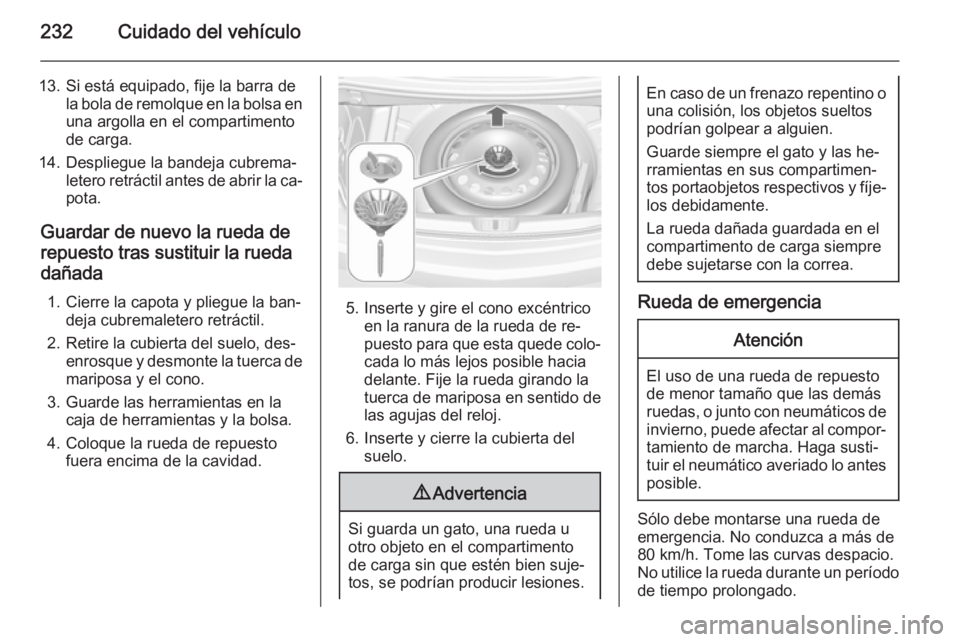

232Cuidado del vehículo
13. Si está equipado, fije la barra dela bola de remolque en la bolsa en
una argolla en el compartimento
de carga.
14. Despliegue la bandeja cubrema‐ letero retráctil antes de abrir la ca‐
pota.
Guardar de nuevo la rueda de repuesto tras sustituir la ruedadañada
1. Cierre la capota y pliegue la ban‐ deja cubremaletero retráctil.
2. Retire la cubierta del suelo, des‐ enrosque y desmonte la tuerca demariposa y el cono.
3. Guarde las herramientas en la caja de herramientas y la bolsa.
4. Coloque la rueda de repuesto fuera encima de la cavidad.
5. Inserte y gire el cono excéntricoen la ranura de la rueda de re‐
puesto para que esta quede colo‐
cada lo más lejos posible hacia
delante. Fije la rueda girando la
tuerca de mariposa en sentido de las agujas del reloj.
6. Inserte y cierre la cubierta del suelo.
9 Advertencia
Si guarda un gato, una rueda u
otro objeto en el compartimento
de carga sin que estén bien suje‐
tos, se podrían producir lesiones.
En caso de un frenazo repentino o una colisión, los objetos sueltos
podrían golpear a alguien.
Guarde siempre el gato y las he‐
rramientas en sus compartimen‐
tos portaobjetos respectivos y fíje‐ los debidamente.
La rueda dañada guardada en el
compartimento de carga siempre
debe sujetarse con la correa.
Rueda de emergencia
Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
Sólo debe montarse una rueda de
emergencia. No conduzca a más de
80 km/h. Tome las curvas despacio. No utilice la rueda durante un período de tiempo prolongado.

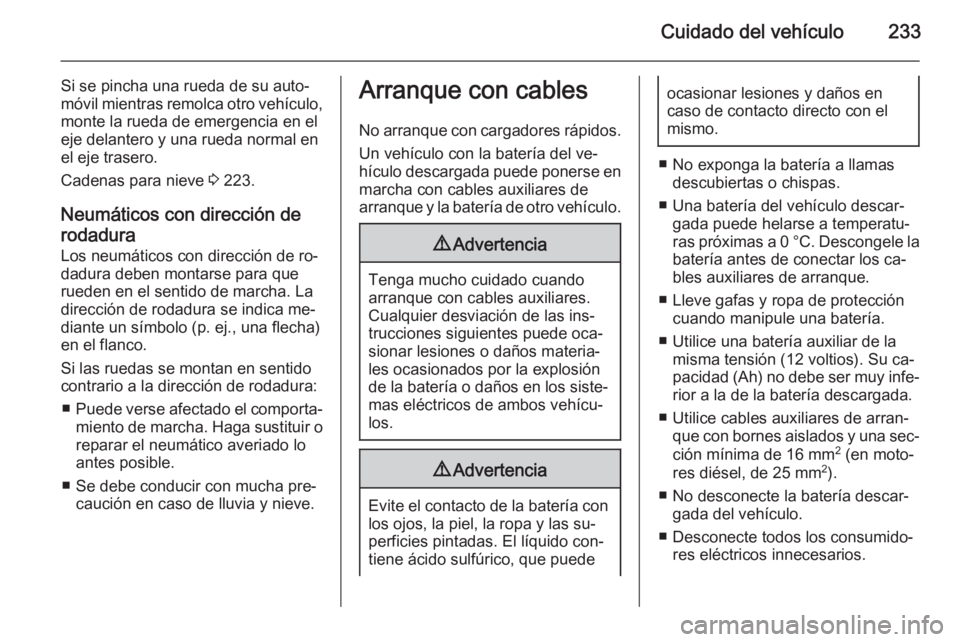

Cuidado del vehículo233
Si se pincha una rueda de su auto‐
móvil mientras remolca otro vehículo, monte la rueda de emergencia en eleje delantero y una rueda normal en
el eje trasero.
Cadenas para nieve 3 223.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de ro‐
dadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica me‐
diante un símbolo (p. ej., una flecha)
en el flanco.
Si las ruedas se montan en sentido
contrario a la dirección de rodadura:
■ Puede verse afectado el comporta‐
miento de marcha. Haga sustituir o
reparar el neumático averiado lo
antes posible.
■ Se debe conducir con mucha pre‐ caución en caso de lluvia y nieve.Arranque con cables
No arranque con cargadores rápidos.
Un vehículo con la batería del ve‐
hículo descargada puede ponerse en marcha con cables auxiliares de
arranque y la batería de otro vehículo.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las ins‐
trucciones siguientes puede oca‐
sionar lesiones o daños materia‐
les ocasionados por la explosión
de la batería o daños en los siste‐ mas eléctricos de ambos vehícu‐
los.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las su‐
perficies pintadas. El líquido con‐
tiene ácido sulfúrico, que puede
ocasionar lesiones y daños en
caso de contacto directo con el
mismo.
■ No exponga la batería a llamas descubiertas o chispas.
■ Una batería del vehículo descar‐ gada puede helarse a temperatu‐
ras próximas a 0 °C. Descongele la
batería antes de conectar los ca‐
bles auxiliares de arranque.
■ Lleve gafas y ropa de protección cuando manipule una batería.
■ Utilice una batería auxiliar de la misma tensión (12 voltios). Su ca‐
pacidad (Ah) no debe ser muy infe‐ rior a la de la batería descargada.
■ Utilice cables auxiliares de arran‐ que con bornes aislados y una sec‐
ción mínima de 16 mm 2
(en moto‐
res diésel, de 25 mm 2
).
■ No desconecte la batería descar‐ gada del vehículo.
■ Desconecte todos los consumido‐ res eléctricos innecesarios.

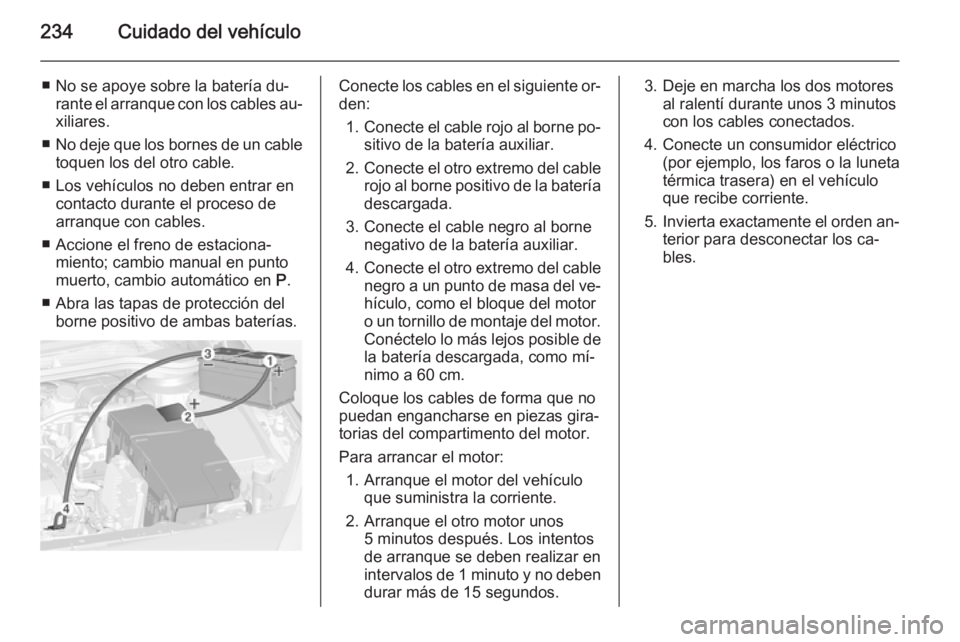

234Cuidado del vehículo
■ No se apoye sobre la batería du‐rante el arranque con los cables au‐
xiliares.
■ No deje que los bornes de un cable
toquen los del otro cable.
■ Los vehículos no deben entrar en contacto durante el proceso de
arranque con cables.
■ Accione el freno de estaciona‐ miento; cambio manual en punto
muerto, cambio automático en P.
■ Abra las tapas de protección del borne positivo de ambas baterías.Conecte los cables en el siguiente or‐
den:
1. Conecte el cable rojo al borne po‐
sitivo de la batería auxiliar.
2. Conecte el otro extremo del cable
rojo al borne positivo de la bateríadescargada.
3. Conecte el cable negro al borne negativo de la batería auxiliar.
4. Conecte el otro extremo del cable
negro a un punto de masa del ve‐ hículo, como el bloque del motor
o un tornillo de montaje del motor.
Conéctelo lo más lejos posible de la batería descargada, como mí‐
nimo a 60 cm.
Coloque los cables de forma que no puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente.
2. Arranque el otro motor unos 5 minutos después. Los intentos
de arranque se deben realizar en
intervalos de 1 minuto y no deben
durar más de 15 segundos.3. Deje en marcha los dos motores al ralentí durante unos 3 minutos
con los cables conectados.
4. Conecte un consumidor eléctrico (por ejemplo, los faros o la luneta
térmica trasera) en el vehículo
que recibe corriente.
5. Invierta exactamente el orden an‐
terior para desconectar los ca‐
bles.

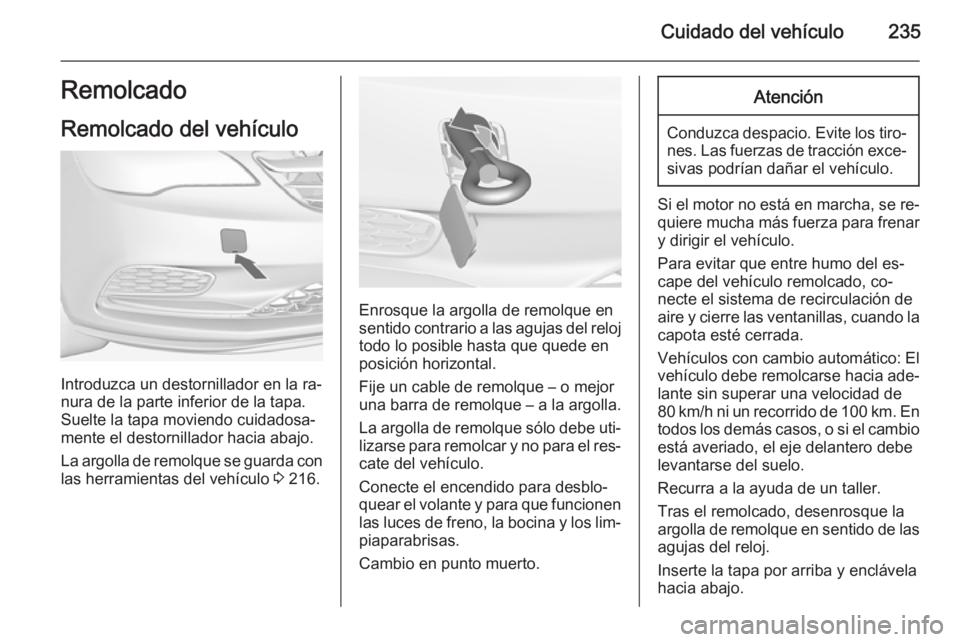

Cuidado del vehículo235Remolcado
Remolcado del vehículo
Introduzca un destornillador en la ra‐
nura de la parte inferior de la tapa. Suelte la tapa moviendo cuidadosa‐
mente el destornillador hacia abajo.
La argolla de remolque se guarda con las herramientas del vehículo 3 216.
Enrosque la argolla de remolque en
sentido contrario a las agujas del reloj
todo lo posible hasta que quede en
posición horizontal.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe uti‐ lizarse para remolcar y no para el res‐cate del vehículo.
Conecte el encendido para desblo‐
quear el volante y para que funcionen las luces de freno, la bocina y los lim‐
piaparabrisas.
Cambio en punto muerto.
Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Si el motor no está en marcha, se re‐
quiere mucha más fuerza para frenar y dirigir el vehículo.
Para evitar que entre humo del es‐
cape del vehículo remolcado, co‐
necte el sistema de recirculación de
aire y cierre las ventanillas, cuando la
capota esté cerrada.
Vehículos con cambio automático: El vehículo debe remolcarse hacia ade‐
lante sin superar una velocidad de
80 km/h ni un recorrido de 100 km. En todos los demás casos, o si el cambio
está averiado, el eje delantero debe
levantarse del suelo.
Recurra a la ayuda de un taller.
Tras el remolcado, desenrosque la
argolla de remolque en sentido de las agujas del reloj.
Inserte la tapa por arriba y enclávela
hacia abajo.

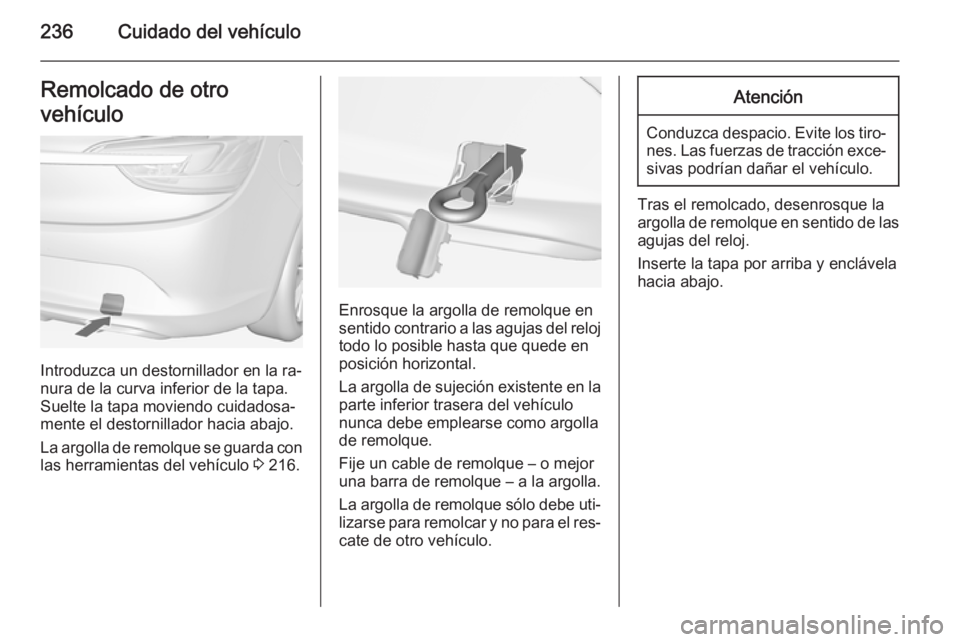

236Cuidado del vehículoRemolcado de otro
vehículo
Introduzca un destornillador en la ra‐
nura de la curva inferior de la tapa.
Suelte la tapa moviendo cuidadosa‐
mente el destornillador hacia abajo.
La argolla de remolque se guarda con las herramientas del vehículo 3 216.
Enrosque la argolla de remolque en
sentido contrario a las agujas del reloj
todo lo posible hasta que quede en
posición horizontal.
La argolla de sujeción existente en la parte inferior trasera del vehículo
nunca debe emplearse como argolla
de remolque.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe uti‐ lizarse para remolcar y no para el res‐cate de otro vehículo.
Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Tras el remolcado, desenrosque la
argolla de remolque en sentido de las
agujas del reloj.
Inserte la tapa por arriba y enclávela
hacia abajo.

Cuidado del vehículo237Cuidado del aspecto
Cuidado exterior
Cerraduras Las cerraduras se lubrican en fábrica
con una grasa de alta calidad para ci‐
lindros de cerradura. Utilice un pro‐ ducto descongelante sólo en un caso absolutamente necesario, pues suefecto desengrasante perjudica elfuncionamiento de las cerraduras.
Después de usar un producto des‐
congelante, haga engrasar las cerra‐
duras en un taller.
Lavado La pintura del vehículo está expuestaa las inclemencias medioambienta‐
les, por tanto debe lavarse con regu‐ laridad.
Al utilizar lavados de vehículo auto‐ mático, se recomienda uno con cepi‐
llos textiles y seleccione un programa
sin ceras aditivas.
Al hacer un lavado a mano, utilice
agua y un cepillo suave, limpiando en dirección de la veta de la capota textil.No utilice nunca un limpiador de cho‐ rro de vapor o chorro de alta presión
para la capota y el compartimento del motor.
Aplique cera a las partes pintadas del
vehículo con regularidad.
Los excrementos de aves, los insec‐
tos muertos, la resina, el polen, etcé‐
tera, se deben limpiar lo antes posi‐
ble, ya que contienen componentes
agresivos y pueden dañar la pintura y el tejido.
Si utiliza un túnel de lavado, cumpla
las instrucciones del fabricante. El
limpiaparabrisas debe estar desco‐
nectado. Desmonte la antena adicio‐
nal y los accesorios externos.
Si se lava el vehículo a mano, deben
enjuagarse bien las zonas interiores
de los pasarruedas.
Limpie también los rebordes interio‐
res y los pliegues en las puertas y el
capó abiertos, así como las zonas de
la carrocería cubiertas por los mis‐
mos.Atención
Utilice siempre un producto lim‐
piador con un pH entre 4 y 9.
No utilice productos limpiadores
sobre superficies calientes.
Atención
Después de lavar o limpiar, se
debe secar completamente la ca‐
pota antes de abrirla. Si quedan
restos de humedad en la capota
abierta durante mucho tiempo, po‐ dría dañarse por las manchas de
agua y por el moho resultante.
Al limpiar con un limpiador de chorro
de alta presión asegúrese de mante‐
ner una distancia mínima de 30 cm al
emblema de la marca trasera para
evitar que se desbloquee de manera
fortuita.

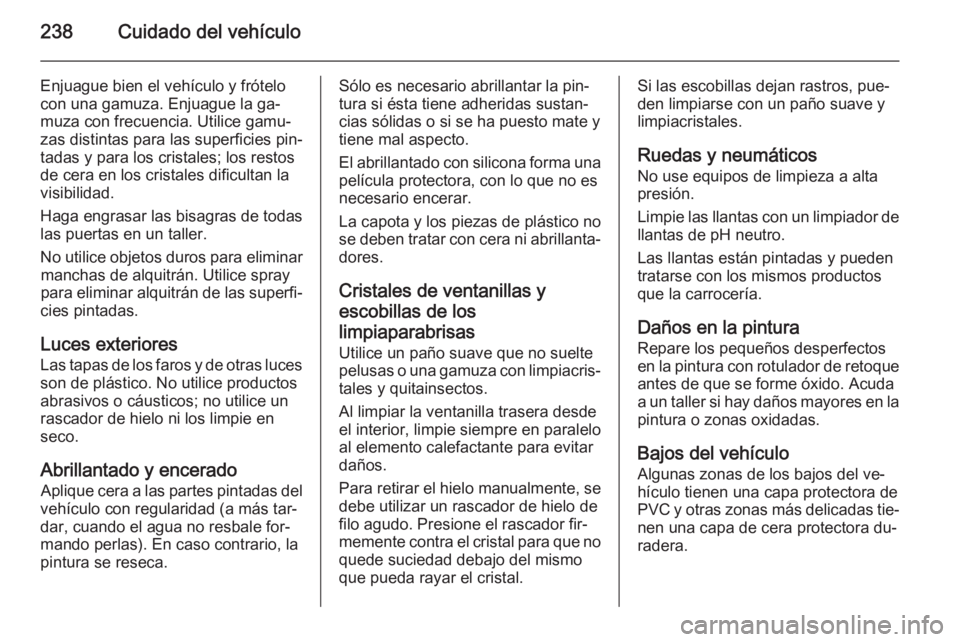

238Cuidado del vehículo
Enjuague bien el vehículo y frótelocon una gamuza. Enjuague la ga‐
muza con frecuencia. Utilice gamu‐ zas distintas para las superficies pin‐
tadas y para los cristales; los restos
de cera en los cristales dificultan la
visibilidad.
Haga engrasar las bisagras de todas
las puertas en un taller.
No utilice objetos duros para eliminar manchas de alquitrán. Utilice spray
para eliminar alquitrán de las superfi‐
cies pintadas.
Luces exteriores
Las tapas de los faros y de otras luces
son de plástico. No utilice productos
abrasivos o cáusticos; no utilice un
rascador de hielo ni los limpie en
seco.
Abrillantado y encerado Aplique cera a las partes pintadas del
vehículo con regularidad (a más tar‐
dar, cuando el agua no resbale for‐
mando perlas). En caso contrario, la
pintura se reseca.Sólo es necesario abrillantar la pin‐
tura si ésta tiene adheridas sustan‐
cias sólidas o si se ha puesto mate y
tiene mal aspecto.
El abrillantado con silicona forma una película protectora, con lo que no es
necesario encerar.
La capota y los piezas de plástico no
se deben tratar con cera ni abrillanta‐
dores.
Cristales de ventanillas y
escobillas de los
limpiaparabrisas Utilice un paño suave que no suelte
pelusas o una gamuza con limpiacris‐
tales y quitainsectos.
Al limpiar la ventanilla trasera desde
el interior, limpie siempre en paralelo
al elemento calefactante para evitar
daños.
Para retirar el hielo manualmente, se
debe utilizar un rascador de hielo de
filo agudo. Presione el rascador fir‐
memente contra el cristal para que no quede suciedad debajo del mismo
que pueda rayar el cristal.Si las escobillas dejan rastros, pue‐
den limpiarse con un paño suave y
limpiacristales.
Ruedas y neumáticos No use equipos de limpieza a altapresión.
Limpie las llantas con un limpiador de llantas de pH neutro.
Las llantas están pintadas y pueden
tratarse con los mismos productos
que la carrocería.
Daños en la pintura Repare los pequeños desperfectosen la pintura con rotulador de retoque antes de que se forme óxido. Acuda
a un taller si hay daños mayores en la pintura o zonas oxidadas.
Bajos del vehículo Algunas zonas de los bajos del ve‐
hículo tienen una capa protectora de
PVC y otras zonas más delicadas tie‐
nen una capa de cera protectora du‐
radera.
