Cuidado del vehículo199
Las pilas no deben arrojarse a la ba‐
sura doméstica. Deben desecharse en un punto de recogida autorizado
para su reciclaje.
La inmovilización del vehículo du‐
rante más de 4 semanas puede oca‐
sionar la descarga de la batería. Des‐ emborne el polo negativo de la bate‐
ría del vehículo.
Sólo se debe embornar o desembor‐
nar la batería con el encendido des‐
conectado.
Protección contra descarga de la ba‐
tería del vehículo 3 130.
Sustitución de la batería del
vehículo
Nota
Cualquier desviación de las presen‐
tes instrucciones puede ocasionar
una desactivación temporal del sis‐
tema stop-start.
Al sustituir la batería del vehículo, asegúrese de que no haya orificios de ventilación abiertos cerca del bornepositivo. Si hay un orificio de ventila‐
ción abierto en esta zona, debe ce‐
rrarse con un tapón ciego y abrirse la ventilación cerca del borne negativo.
Solamente deben utilizarse baterías
de vehículo que permitan la fijación
de la caja de fusibles encima de la
batería del vehículo.
En vehículos con un sistema Stop-
Start, asegúrese de que la batería
AGM ("Absorptive Glass Mat" o malla
de fibra de vidrio absorbente) se sus‐ tituye con otra batería AGM.
Las baterías AGM se pueden identi‐
ficar por la etiqueta en la batería. Le
recomendamos el uso de una batería
de vehículo original Opel.
Nota
El uso de una batería de vehículo
AGM distinta de la batería del ve‐
hículo original Opel puede menos‐
cabar el rendimiento del sistema stop-start.
Le recomendamos que acuda a un
taller para sustituir la batería del ve‐
hículo.
Sistema stop-start 3 145.

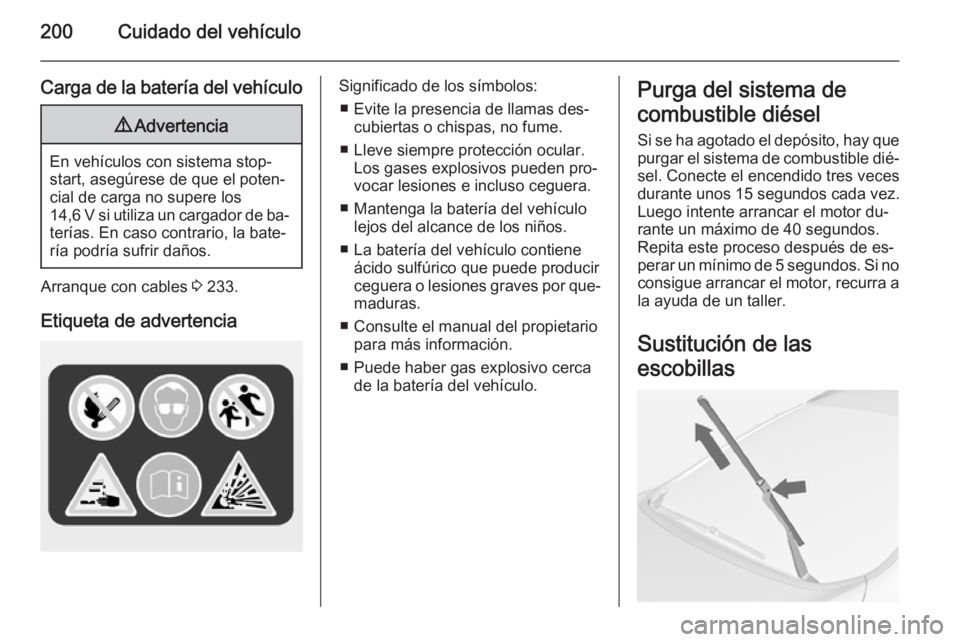

200Cuidado del vehículo
Carga de la batería del vehículo9Advertencia
En vehículos con sistema stop-
start, asegúrese de que el poten‐
cial de carga no supere los
14,6 V si utiliza un cargador de ba‐ terías. En caso contrario, la bate‐
ría podría sufrir daños.
Arranque con cables 3 233.
Etiqueta de advertencia
Significado de los símbolos: ■ Evite la presencia de llamas des‐ cubiertas o chispas, no fume.
■ Lleve siempre protección ocular. Los gases explosivos pueden pro‐
vocar lesiones e incluso ceguera.
■ Mantenga la batería del vehículo lejos del alcance de los niños.
■ La batería del vehículo contiene ácido sulfúrico que puede producir
ceguera o lesiones graves por que‐
maduras.
■ Consulte el manual del propietario para más información.
■ Puede haber gas explosivo cerca de la batería del vehículo.Purga del sistema de
combustible diésel
Si se ha agotado el depósito, hay que purgar el sistema de combustible dié‐ sel. Conecte el encendido tres veces
durante unos 15 segundos cada vez.
Luego intente arrancar el motor du‐
rante un máximo de 40 segundos.
Repita este proceso después de es‐
perar un mínimo de 5 segundos. Si no
consigue arrancar el motor, recurra a la ayuda de un taller.
Sustitución de las
escobillas

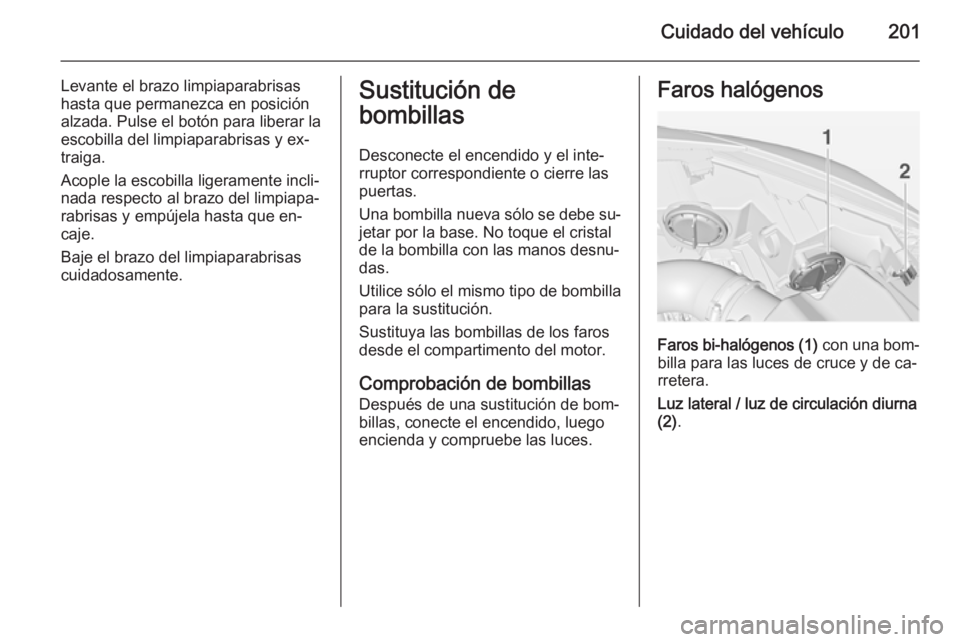

Cuidado del vehículo201
Levante el brazo limpiaparabrisas
hasta que permanezca en posición alzada. Pulse el botón para liberar laescobilla del limpiaparabrisas y ex‐
traiga.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
caje.
Baje el brazo del limpiaparabrisas
cuidadosamente.Sustitución de
bombillas
Desconecte el encendido y el inte‐ rruptor correspondiente o cierre las
puertas.
Una bombilla nueva sólo se debe su‐ jetar por la base. No toque el cristal
de la bombilla con las manos desnu‐
das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas
Después de una sustitución de bom‐ billas, conecte el encendido, luego
encienda y compruebe las luces.Faros halógenos
Faros bi-halógenos (1) con una bom‐
billa para las luces de cruce y de ca‐
rretera.
Luz lateral / luz de circulación diurna
(2) .

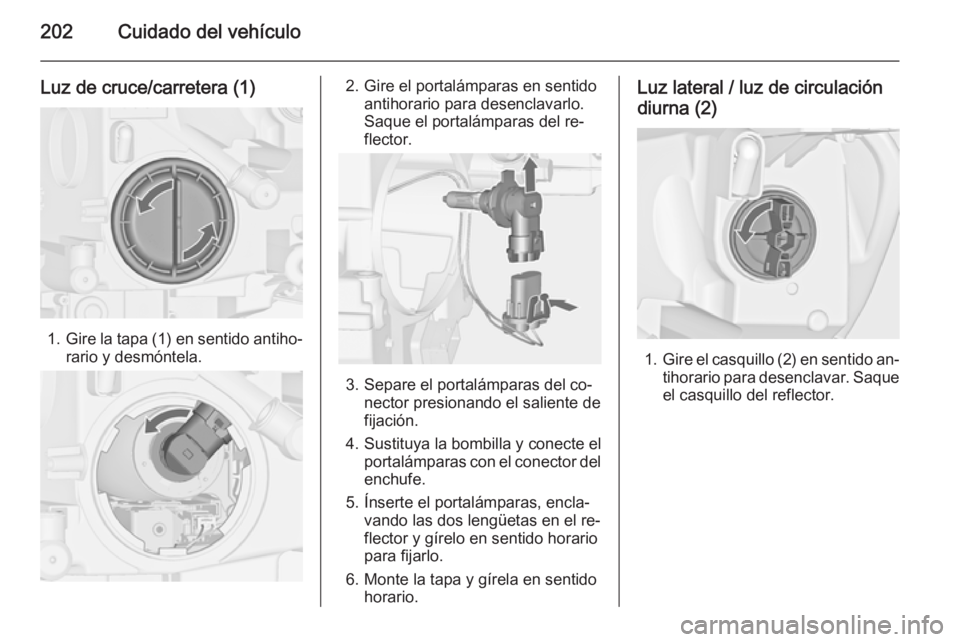

202Cuidado del vehículo
Luz de cruce/carretera (1)
1.Gire la tapa (1) en sentido antiho‐
rario y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Separe el portalámparas del co‐ nector presionando el saliente de
fijación.
4. Sustituya la bombilla y conecte el portalámparas con el conector delenchufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐
flector y gírelo en sentido horario
para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Luz lateral / luz de circulación
diurna (2)
1. Gire el casquillo (2) en sentido an‐
tihorario para desenclavar. Saque
el casquillo del reflector.

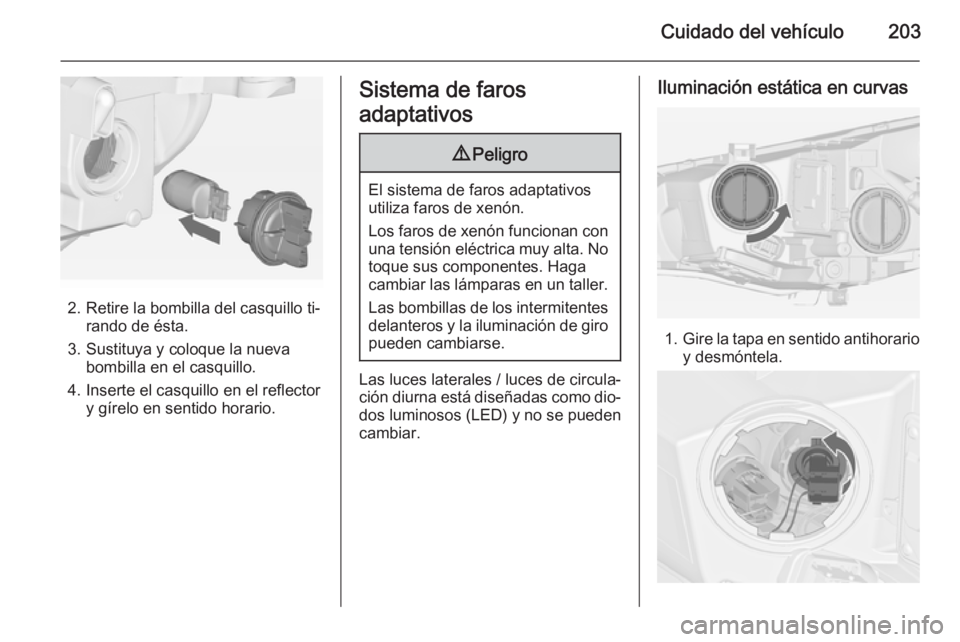

Cuidado del vehículo203
2. Retire la bombilla del casquillo ti‐rando de ésta.
3. Sustituya y coloque la nueva bombilla en el casquillo.
4. Inserte el casquillo en el reflector y gírelo en sentido horario.
Sistema de faros
adaptativos9 Peligro
El sistema de faros adaptativos
utiliza faros de xenón.
Los faros de xenón funcionan con una tensión eléctrica muy alta. No
toque sus componentes. Haga
cambiar las lámparas en un taller.
Las bombillas de los intermitentesdelanteros y la iluminación de giro pueden cambiarse.
Las luces laterales / luces de circula‐
ción diurna está diseñadas como dio‐
dos luminosos (LED) y no se pueden
cambiar.
Iluminación estática en curvas
1. Gire la tapa en sentido antihorario
y desmóntela.

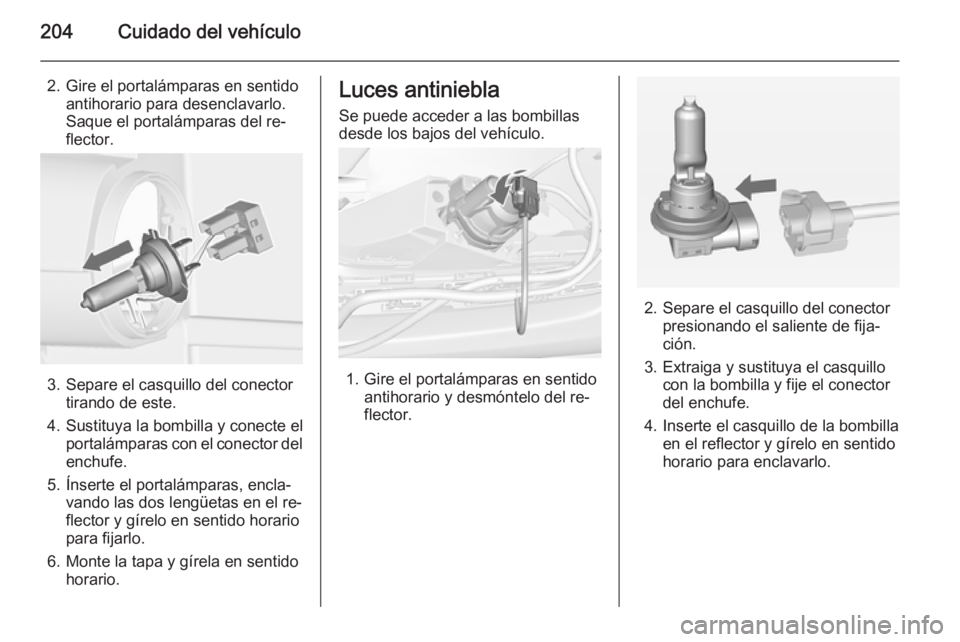

204Cuidado del vehículo
2. Gire el portalámparas en sentidoantihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Separe el casquillo del conector tirando de este.
4. Sustituya la bombilla y conecte el portalámparas con el conector delenchufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐
flector y gírelo en sentido horario
para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Luces antiniebla
Se puede acceder a las bombillas
desde los bajos del vehículo.
1. Gire el portalámparas en sentido antihorario y desmóntelo del re‐
flector.
2. Separe el casquillo del conector presionando el saliente de fija‐
ción.
3. Extraiga y sustituya el casquillo con la bombilla y fije el conector
del enchufe.
4. Inserte el casquillo de la bombilla en el reflector y gírelo en sentido
horario para enclavarlo.

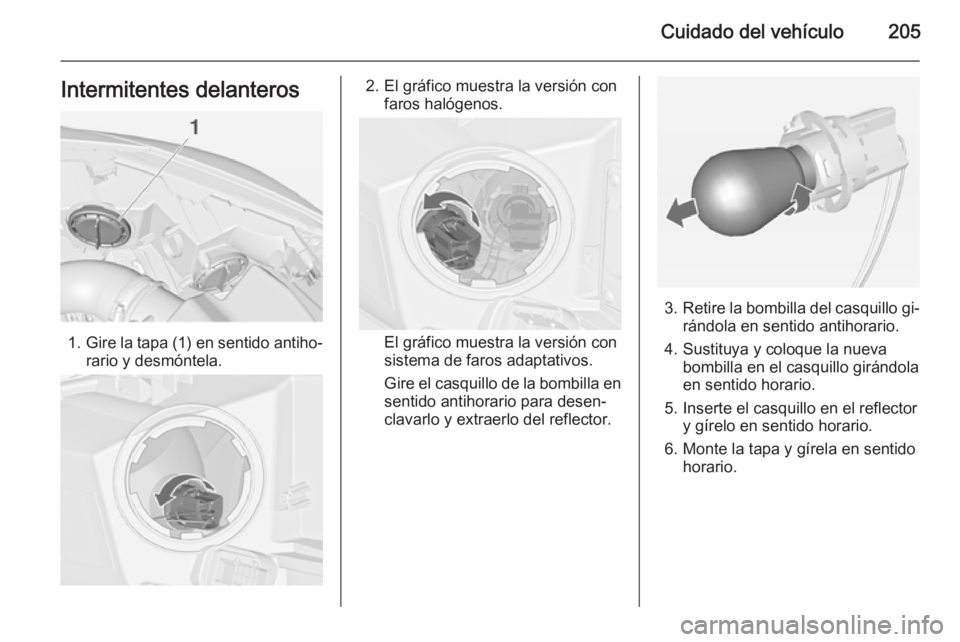

Cuidado del vehículo205Intermitentes delanteros
1.Gire la tapa (1) en sentido antiho‐
rario y desmóntela.
2. El gráfico muestra la versión con faros halógenos.
El gráfico muestra la versión con
sistema de faros adaptativos.
Gire el casquillo de la bombilla en
sentido antihorario para desen‐
clavarlo y extraerlo del reflector.
3. Retire la bombilla del casquillo gi‐
rándola en sentido antihorario.
4. Sustituya y coloque la nueva bombilla en el casquillo girándola
en sentido horario.
5. Inserte el casquillo en el reflector y gírelo en sentido horario.
6. Monte la tapa y gírela en sentido horario.

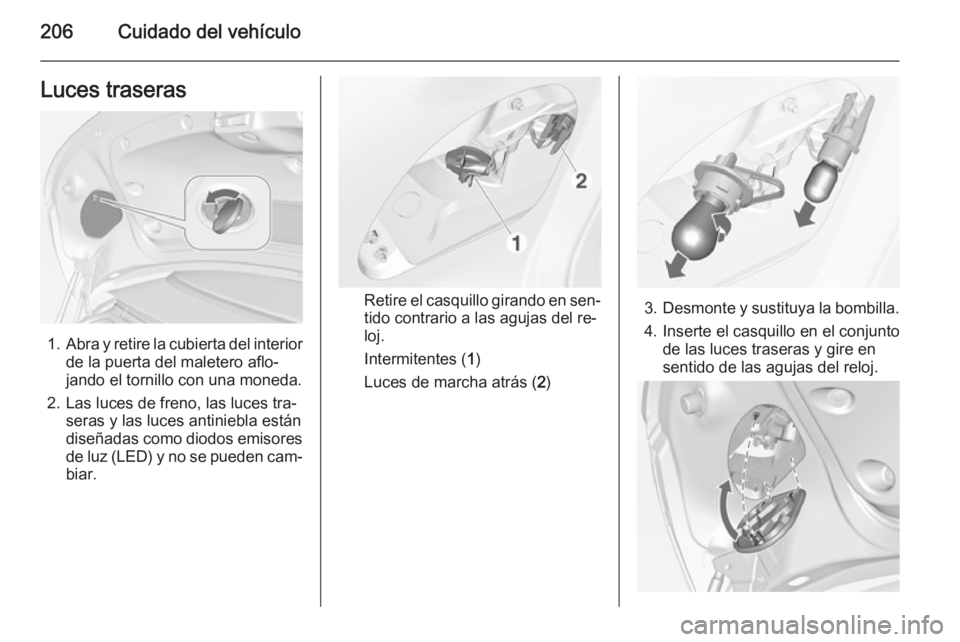

206Cuidado del vehículoLuces traseras
1.Abra y retire la cubierta del interior
de la puerta del maletero aflo‐
jando el tornillo con una moneda.
2. Las luces de freno, las luces tra‐ seras y las luces antiniebla estándiseñadas como diodos emisores de luz (LED) y no se pueden cam‐
biar.
Retire el casquillo girando en sen‐
tido contrario a las agujas del re‐
loj.
Intermitentes ( 1)
Luces de marcha atrás ( 2)3. Desmonte y sustituya la bombilla.
4. Inserte el casquillo en el conjunto de las luces traseras y gire en
sentido de las agujas del reloj.

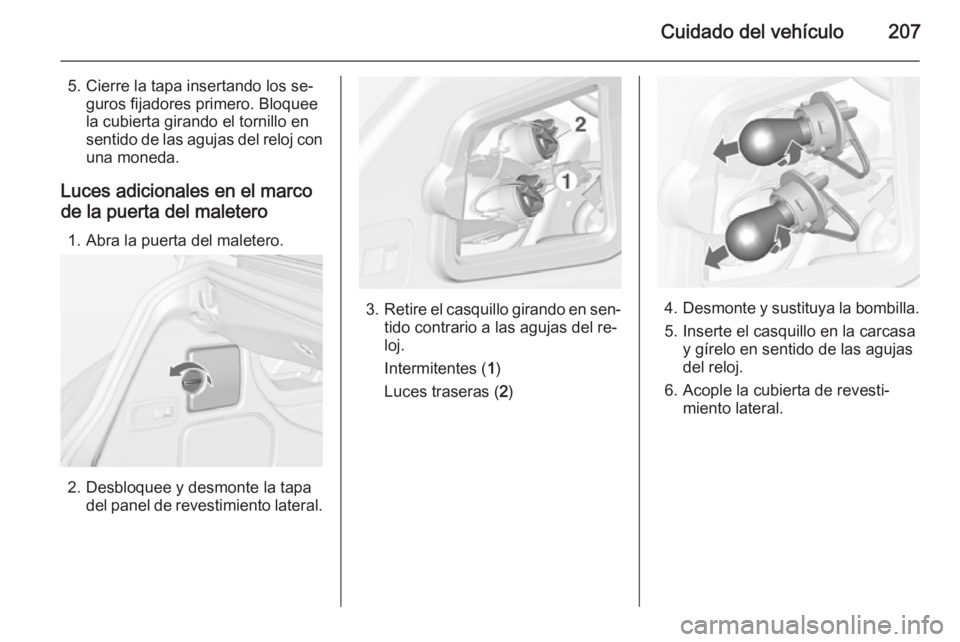

Cuidado del vehículo207
5. Cierre la tapa insertando los se‐guros fijadores primero. Bloquee
la cubierta girando el tornillo en
sentido de las agujas del reloj con
una moneda.
Luces adicionales en el marco de la puerta del maletero
1. Abra la puerta del maletero.
2. Desbloquee y desmonte la tapa del panel de revestimiento lateral.
3.Retire el casquillo girando en sen‐
tido contrario a las agujas del re‐
loj.
Intermitentes ( 1)
Luces traseras ( 2)4. Desmonte y sustituya la bombilla.
5. Inserte el casquillo en la carcasa y gírelo en sentido de las agujas
del reloj.
6. Acople la cubierta de revesti‐ miento lateral.

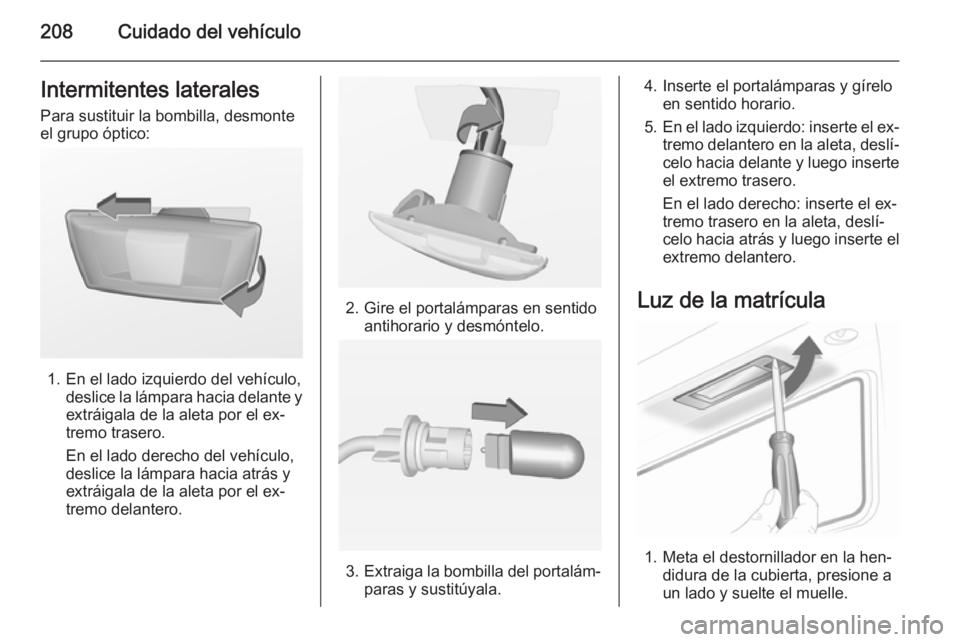

208Cuidado del vehículoIntermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. En el lado izquierdo del vehículo, deslice la lámpara hacia delante y
extráigala de la aleta por el ex‐
tremo trasero.
En el lado derecho del vehículo,
deslice la lámpara hacia atrás y
extráigala de la aleta por el ex‐
tremo delantero.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. En el lado izquierdo: inserte el ex‐
tremo delantero en la aleta, deslí‐
celo hacia delante y luego inserte
el extremo trasero.
En el lado derecho: inserte el ex‐
tremo trasero en la aleta, deslí‐
celo hacia atrás y luego inserte el extremo delantero.
Luz de la matrícula
1. Meta el destornillador en la hen‐ didura de la cubierta, presione a
un lado y suelte el muelle.
