Page 177 of 281

Condução e funcionamento175
Sensores de estacionamento
dianteiros e traseiros9 Aviso
O condutor assume a total
responsabilidade da manobra de
estacionamento.
Verificar sempre a área
circundante ao realizar manobras
de marcha-atrás ou marcha para
a frente durante a utilização do
sistema de assistência ao
estacionamento.
Os sensores de estacionamento
dianteiros e traseiros medem a
distância entre o veículo e os
obstáculos à frente a atrás do veículo.
O sistema emite sinais acústicos e
apresenta mensagens.
O sistema é composto por quatro
sensores de estacionamento ultra-
-sónicos nos pára-choques traseiro e
dianteiro.
Utiliza dois sinais acústicos
diferentes para as áreas dianteiras e
traseiras com uma frequência tonal
diferente. O sinal de obstáculos à
frente é emitido através dos
altifalantes dianteiros; no caso de
obstáculos à retaguarda, é emitido a
partir da traseira do veículo.
Botão dos sensores de
estacionamento e lógica de
funcionamento
Os sensores de estacionamento
dianteiros estão equipados com o
botão r. Se o veículo também
estiver equipado com o Apoio
Avançado ao Estacionamento (ver a
seguinte descrição separada), o
sistema dispõe do botão D. Neste
caso, ambos os sistemas serão
operados através do botão D.
Uma pressão curta no botão r ou
D desactiva ou activa os sensores
de estacionamento dianteiros.
Page 178 of 281

176Condução e funcionamento
Uma pressão longa no botão D
(aproximadamente 1 segundo) activa ou desactiva o Apoio Avançado ao
Estacionamento.
A lógica do botão opera os sistemas
ao pressionar da seguinte forma:
■ Os sensores de estacionamento dianteiros e traseiros estão activos:
uma pressão curta desactiva os sensores de estacionamento
dianteiros e traseiros.
■ Os sensores de estacionamento dianteiros e traseiros estão activos:
uma pressão longa activa o Apoio
Avançado ao Estacionamento se
uma velocidade de marcha em
frente estiver engatada.
■ O Apoio Avançado ao Estacionamento está activo: uma
pressão curta activa os sensores
de estacionamento dianteiros e
traseiros.■ O Apoio Avançado ao Estacionamento está activo: uma
pressão longa desactiva o Apoio
Avançado ao Estacionamento.
■ O Apoio Avançado ao Estacionamento e os sensores de
estacionamento dianteiros e
traseiros estão activos: uma
pressão curta desactiva ambos os
sistemas.
Activação
Quando é engatada a marcha-atrás,
os sensores de estacionamento
dianteiros e traseiros estão prontos a funcionar.
Os sensores de estacionamento
dianteiros também são desactivados
automaticamente a uma velocidade
acima de 11 km/h.
Um LED aceso no botão r ou D
dos sensores de estacionamento
indica que o sistema está pronto a funcionar.
Se o veículo exceder uma velocidade
de 11 km/h, os sensores de
estacionamento dianteiros são
desactivados. Os sensores deestacionamento dianteiros são
reactivados sempre que a velocidade do veículo desce abaixo de 11 km/h.
Indicação
O sistema avisa o condutor com
sinais sonoros sobre obstáculos
potencialmente perigosos atrás e à
frente do veículo. Consoante o lado
do veículo que se encontra mais
próximo de um obstáculo, serão
ouvidos sinais acústicos de aviso no
lado respectivo do veículo. O
intervalo entre os sinais acústicos
diminui à medida que o veículo se
aproxima desse obstáculo. Quando a
distância for inferior a aprox. 30 cm, o
sinal acústico torna-se contínuo.
Além disso, a distância até aos
obstáculos é mostrada no DIC
3 103.
Page 180 of 281

178Condução e funcionamento

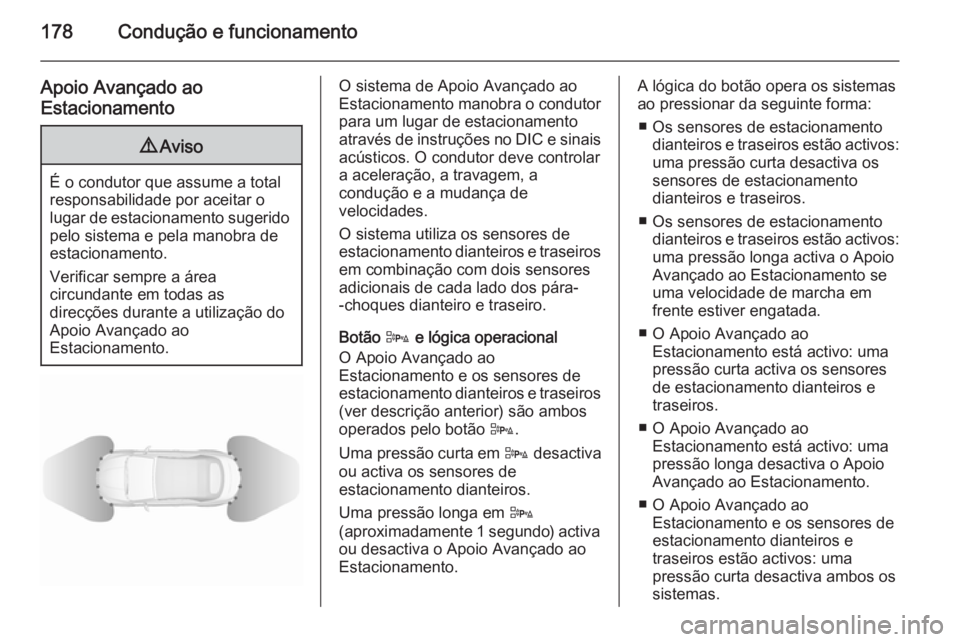

Apoio Avançado ao
Estacionamento9 Aviso
É o condutor que assume a total
responsabilidade por aceitar o
lugar de estacionamento sugerido pelo sistema e pela manobra de
estacionamento.
Verificar sempre a área
circundante em todas as
direcções durante a utilização do
Apoio Avançado ao
Estacionamento.
O sistema de Apoio Avançado ao
Estacionamento manobra o condutor
para um lugar de estacionamento
através de instruções no DIC e sinais acústicos. O condutor deve controlar
a aceleração, a travagem, a
condução e a mudança de
velocidades.
O sistema utiliza os sensores de estacionamento dianteiros e traseiros
em combinação com dois sensores
adicionais de cada lado dos pára-
-choques dianteiro e traseiro.
Botão D e lógica operacional
O Apoio Avançado ao
Estacionamento e os sensores de
estacionamento dianteiros e traseiros
(ver descrição anterior) são ambos
operados pelo botão D.
Uma pressão curta em D desactiva
ou activa os sensores de
estacionamento dianteiros.
Uma pressão longa em D
(aproximadamente 1 segundo) activa
ou desactiva o Apoio Avançado ao
Estacionamento.A lógica do botão opera os sistemas
ao pressionar da seguinte forma:
■ Os sensores de estacionamento dianteiros e traseiros estão activos:
uma pressão curta desactiva os
sensores de estacionamento
dianteiros e traseiros.
■ Os sensores de estacionamento dianteiros e traseiros estão activos:
uma pressão longa activa o Apoio
Avançado ao Estacionamento se
uma velocidade de marcha em
frente estiver engatada.
■ O Apoio Avançado ao Estacionamento está activo: uma
pressão curta activa os sensores
de estacionamento dianteiros e
traseiros.
■ O Apoio Avançado ao Estacionamento está activo: uma
pressão longa desactiva o Apoio
Avançado ao Estacionamento.
■ O Apoio Avançado ao Estacionamento e os sensores de
estacionamento dianteiros e
traseiros estão activos: uma
pressão curta desactiva ambos os sistemas.
Page 181 of 281

Condução e funcionamento179

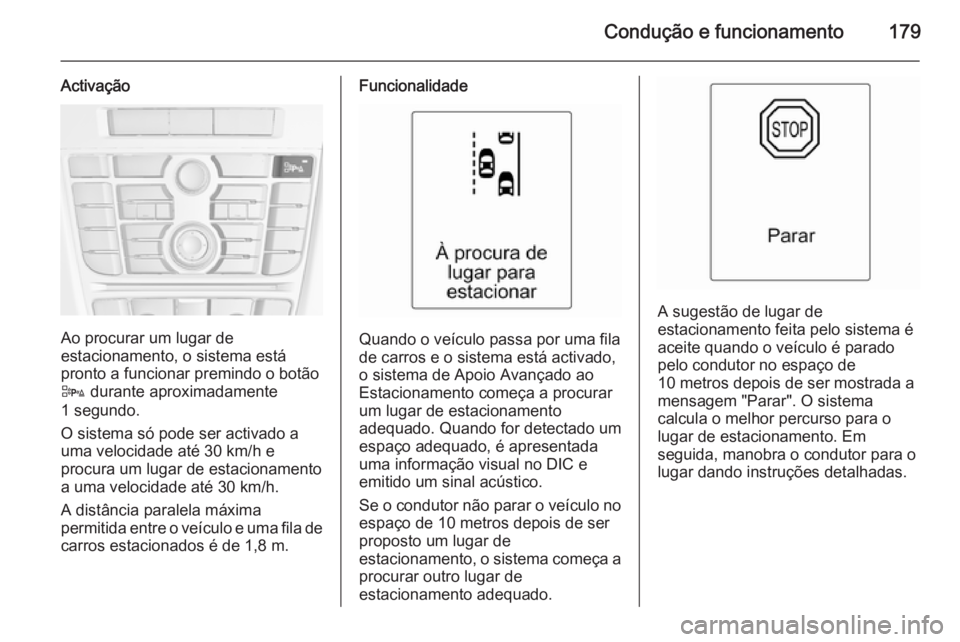

Activação
Ao procurar um lugar de
estacionamento, o sistema está
pronto a funcionar premindo o botão
D durante aproximadamente
1 segundo.
O sistema só pode ser activado a
uma velocidade até 30 km/h e
procura um lugar de estacionamento
a uma velocidade até 30 km/h.
A distância paralela máxima
permitida entre o veículo e uma fila de carros estacionados é de 1,8 m.
Funcionalidade
Quando o veículo passa por uma fila
de carros e o sistema está activado, o sistema de Apoio Avançado ao
Estacionamento começa a procurar
um lugar de estacionamento
adequado. Quando for detectado um
espaço adequado, é apresentada
uma informação visual no DIC e
emitido um sinal acústico.
Se o condutor não parar o veículo no espaço de 10 metros depois de ser
proposto um lugar de
estacionamento, o sistema começa a
procurar outro lugar de
estacionamento adequado.
A sugestão de lugar de
estacionamento feita pelo sistema é
aceite quando o veículo é parado
pelo condutor no espaço de
10 metros depois de ser mostrada a
mensagem "Parar". O sistema
calcula o melhor percurso para o
lugar de estacionamento. Em
seguida, manobra o condutor para o
lugar dando instruções detalhadas.
Page 183 of 281

Condução e funcionamento181

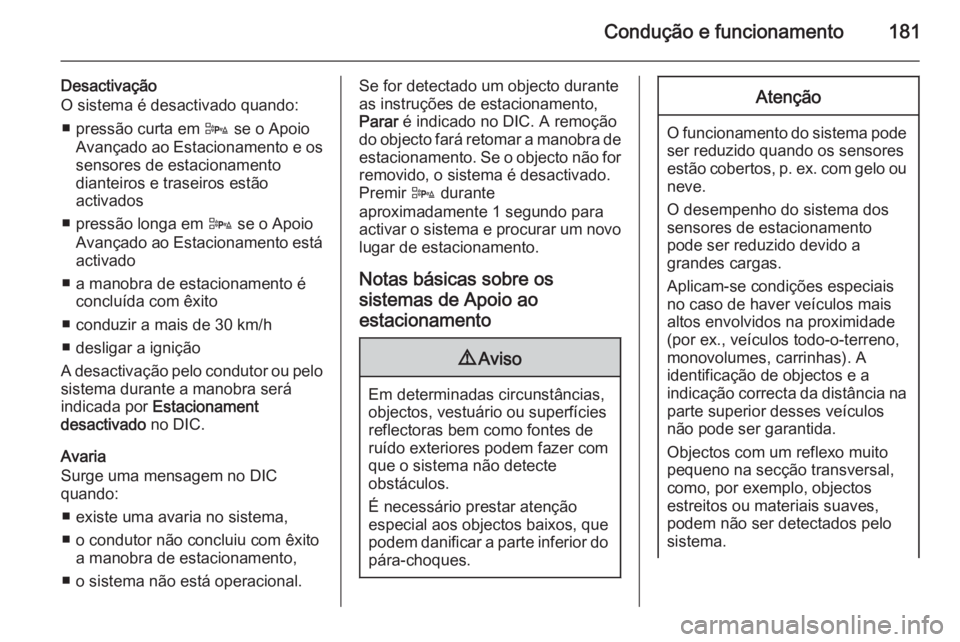

Desactivação
O sistema é desactivado quando:
■ pressão curta em D se o Apoio
Avançado ao Estacionamento e os
sensores de estacionamento
dianteiros e traseiros estão
activados
■ pressão longa em D se o Apoio
Avançado ao Estacionamento está activado
■ a manobra de estacionamento é concluída com êxito
■ conduzir a mais de 30 km/h
■ desligar a ignição
A desactivação pelo condutor ou pelo
sistema durante a manobra será
indicada por Estacionament
desactivado no DIC.
Avaria
Surge uma mensagem no DIC
quando:
■ existe uma avaria no sistema,
■ o condutor não concluiu com êxito a manobra de estacionamento,
■ o sistema não está operacional.Se for detectado um objecto durante
as instruções de estacionamento,
Parar é indicado no DIC. A remoção
do objecto fará retomar a manobra de estacionamento. Se o objecto não for removido, o sistema é desactivado.
Premir D durante
aproximadamente 1 segundo para
activar o sistema e procurar um novo
lugar de estacionamento.
Notas básicas sobre os
sistemas de Apoio ao
estacionamento9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do
pára-choques.
Atenção
O funcionamento do sistema pode ser reduzido quando os sensores
estão cobertos, p. ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Page 184 of 281

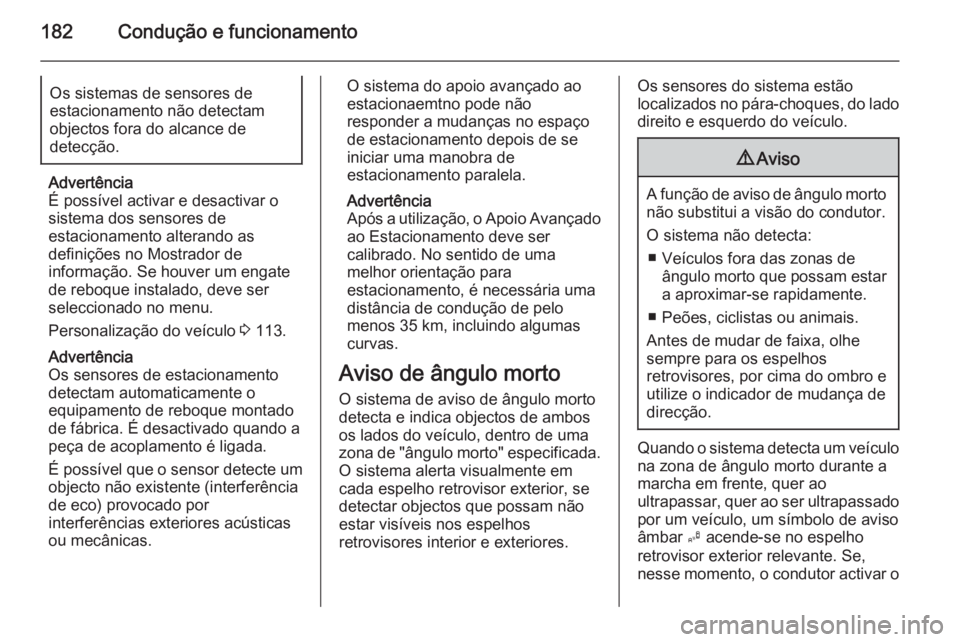

182Condução e funcionamentoOs sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
É possível activar e desactivar o
sistema dos sensores de
estacionamento alterando as
definições no Mostrador de
informação. Se houver um engate
de reboque instalado, deve ser
seleccionado no menu.
Personalização do veículo 3 113.
Advertência
Os sensores de estacionamento
detectam automaticamente o
equipamento de reboque montado
de fábrica. É desactivado quando a
peça de acoplamento é ligada.
É possível que o sensor detecte um
objecto não existente (interferência
de eco) provocado por
interferências exteriores acústicas
ou mecânicas.
O sistema do apoio avançado ao
estacionaemtno pode não
responder a mudanças no espaço
de estacionamento depois de se
iniciar uma manobra de
estacionamento paralela.
Advertência
Após a utilização, o Apoio Avançado ao Estacionamento deve ser
calibrado. No sentido de uma
melhor orientação para
estacionamento, é necessária uma
distância de condução de pelo
menos 35 km, incluindo algumas
curvas.
Aviso de ângulo morto O sistema de aviso de ângulo morto
detecta e indica objectos de ambos
os lados do veículo, dentro de uma
zona de "ângulo morto" especificada.
O sistema alerta visualmente em
cada espelho retrovisor exterior, se
detectar objectos que possam não estar visíveis nos espelhos
retrovisores interior e exteriores.Os sensores do sistema estão
localizados no pára-choques, do lado direito e esquerdo do veículo.9 Aviso
A função de aviso de ângulo morto
não substitui a visão do condutor.
O sistema não detecta: ■ Veículos fora das zonas de ângulo morto que possam estar
a aproximar-se rapidamente.
■ Peões, ciclistas ou animais.
Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Quando o sistema detecta um veículo
na zona de ângulo morto durante a
marcha em frente, quer ao
ultrapassar, quer ao ser ultrapassado
por um veículo, um símbolo de aviso
âmbar B acende-se no espelho
retrovisor exterior relevante. Se,
nesse momento, o condutor activar o
Page 185 of 281

Condução e funcionamento183

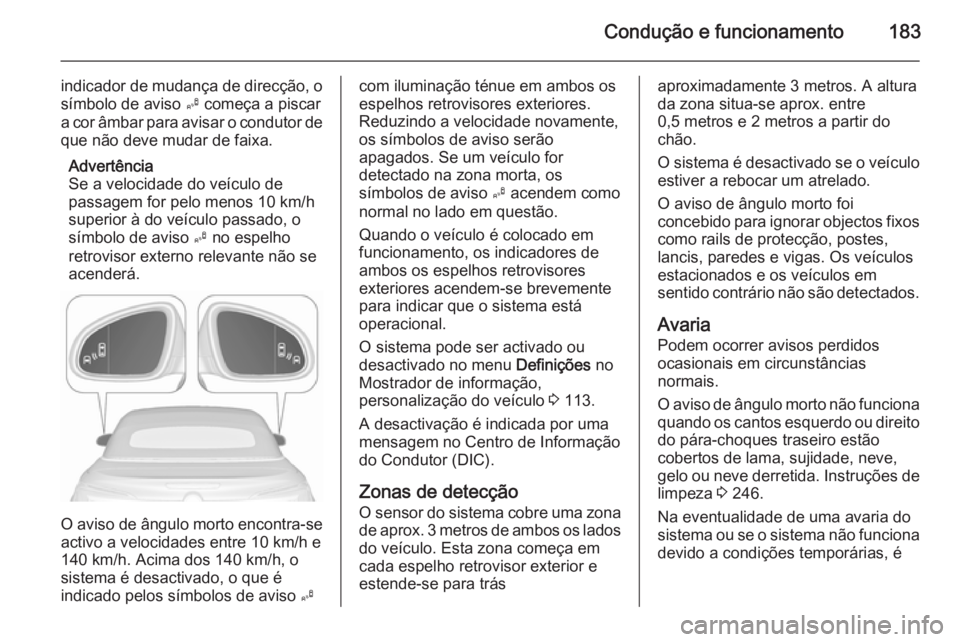

indicador de mudança de direcção, o
símbolo de aviso B começa a piscar
a cor âmbar para avisar o condutor de que não deve mudar de faixa.
Advertência
Se a velocidade do veículo de
passagem for pelo menos 10 km/h
superior à do veículo passado, o
símbolo de aviso B no espelho
retrovisor externo relevante não se acenderá.
O aviso de ângulo morto encontra-se activo a velocidades entre 10 km/h e
140 km/h. Acima dos 140 km/h, o
sistema é desactivado, o que é
indicado pelos símbolos de aviso B
com iluminação ténue em ambos os
espelhos retrovisores exteriores.
Reduzindo a velocidade novamente,
os símbolos de aviso serão
apagados. Se um veículo for
detectado na zona morta, os
símbolos de aviso B acendem como
normal no lado em questão.
Quando o veículo é colocado em
funcionamento, os indicadores de
ambos os espelhos retrovisores
exteriores acendem-se brevemente
para indicar que o sistema está
operacional.
O sistema pode ser activado ou
desactivado no menu Definições no
Mostrador de informação, personalização do veículo 3 113.
A desactivação é indicada por uma mensagem no Centro de Informação
do Condutor (DIC).
Zonas de detecção O sensor do sistema cobre uma zona
de aprox. 3 metros de ambos os lados
do veículo. Esta zona começa em
cada espelho retrovisor exterior e
estende-se para trásaproximadamente 3 metros. A altura
da zona situa-se aprox. entre
0,5 metros e 2 metros a partir do
chão.
O sistema é desactivado se o veículo
estiver a rebocar um atrelado.
O aviso de ângulo morto foi
concebido para ignorar objectos fixos
como rails de protecção, postes,
lancis, paredes e vigas. Os veículos estacionados e os veículos em
sentido contrário não são detectados.
Avaria Podem ocorrer avisos perdidosocasionais em circunstâncias
normais.
O aviso de ângulo morto não funciona quando os cantos esquerdo ou direito
do pára-choques traseiro estão
cobertos de lama, sujidade, neve,
gelo ou neve derretida. Instruções de limpeza 3 246.
Na eventualidade de uma avaria do
sistema ou se o sistema não funciona
devido a condições temporárias, é
Page 187 of 281

Condução e funcionamento185
A faixa da trajectória do veículo é
visualizada conforme o ângulo de
viragem.
É possível desactivar a função no
menu Definições no Mostrador de
informação. Personalização do
veículo 3 113.
Símbolos de aviso
Os símbolos de aviso são indicados
como triângulos 9 na imagem,
mostrando os obstáculos detectados
pelos sensores traseiros do Apoio
Avançado ao Estacionamento.
Além disso, 9 surge na linha superior
do Mostrador de informação com um
aviso para verificar o espaço em
redor do veículo.
É possível limpar a linha superior do
mostrador premindo o botão
multifunção.
Definições do visor
Navi 650/Navi 950 : É possível definir
o brilho premindo primeiro e em
seguida rodando o anel exterior do
botão multifunção.
CD 600 : É possível definir o brilho
premindo e em seguida rodando o
botão multifunção.
Desactivação
A câmara é desactivada quando uma
velocidade do veículo para a frente é excedida ou se a marcha-atrás não
for engatada durante aprox.
10 segundos.
É possível alterar a activação ou
desactivação da câmara traseira no
menu Definições no Mostrador de
informação. Personalização do
veículo 3 113.
Avaria
As mensagens de avaria são
apresentadas com um 9 na linha
superior do Mostrador de informação.
A câmara traseira poderá não
funcionar correctamente quando:
■ A área em volta estiver escura.
■ O sol ou feixe dos faróis incidirem directamente na objectiva da
câmara.
■ Gelo, neve, lama ou qualquer outra
coisa tapar a lente da câmara.
Limpar a objectiva, lavar com água e secá-la com um pano macio.
Page 191 of 281

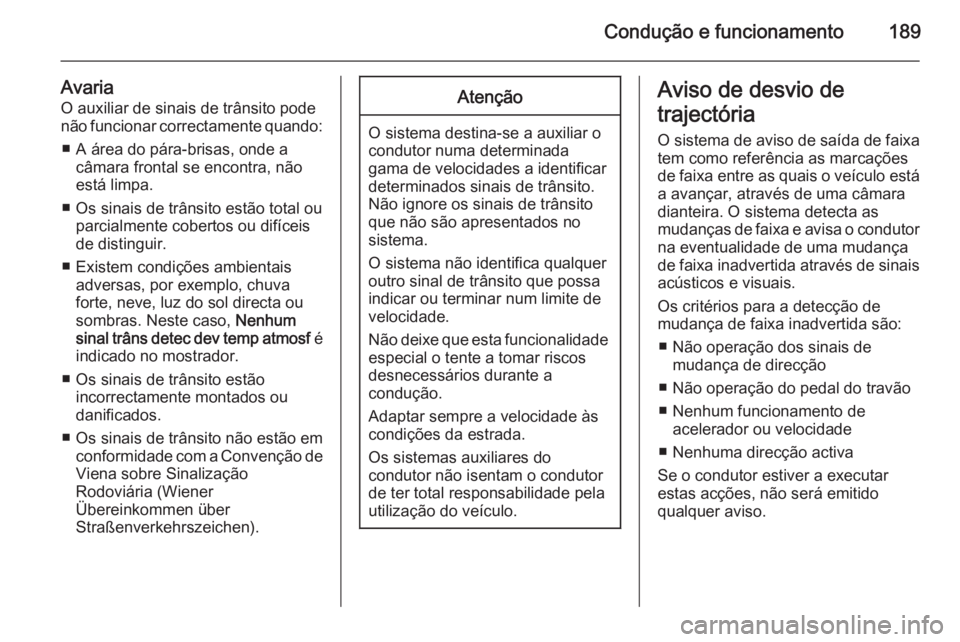

Condução e funcionamento189
AvariaO auxiliar de sinais de trânsito pode
não funcionar correctamente quando:
■ A área do pára-brisas, onde a câmara frontal se encontra, não
está limpa.
■ Os sinais de trânsito estão total ou parcialmente cobertos ou difíceis
de distinguir.
■ Existem condições ambientais adversas, por exemplo, chuva
forte, neve, luz do sol directa ou sombras. Neste caso, Nenhum
sinal trâns detec dev temp atmosf é
indicado no mostrador.
■ Os sinais de trânsito estão incorrectamente montados ou
danificados.
■ Os sinais de trânsito não estão em conformidade com a Convenção de
Viena sobre Sinalização
Rodoviária (Wiener
Übereinkommen über
Straßenverkehrszeichen).Atenção
O sistema destina-se a auxiliar o
condutor numa determinada
gama de velocidades a identificar
determinados sinais de trânsito.
Não ignore os sinais de trânsito
que não são apresentados no
sistema.
O sistema não identifica qualquer
outro sinal de trânsito que possa
indicar ou terminar num limite de
velocidade.
Não deixe que esta funcionalidade especial o tente a tomar riscos
desnecessários durante a
condução.
Adaptar sempre a velocidade às
condições da estrada.
Os sistemas auxiliares do
condutor não isentam o condutor
de ter total responsabilidade pela
utilização do veículo.
Aviso de desvio de
trajectória O sistema de aviso de saída de faixa
tem como referência as marcações
de faixa entre as quais o veículo está
a avançar, através de uma câmara
dianteira. O sistema detecta as
mudanças de faixa e avisa o condutor na eventualidade de uma mudança
de faixa inadvertida através de sinais
acústicos e visuais.
Os critérios para a detecção de
mudança de faixa inadvertida são:
■ Não operação dos sinais de mudança de direcção
■ Não operação do pedal do travão
■ Nenhum funcionamento de acelerador ou velocidade
■ Nenhuma direcção activa
Se o condutor estiver a executar
estas acções, não será emitido
qualquer aviso.
Page 196 of 281

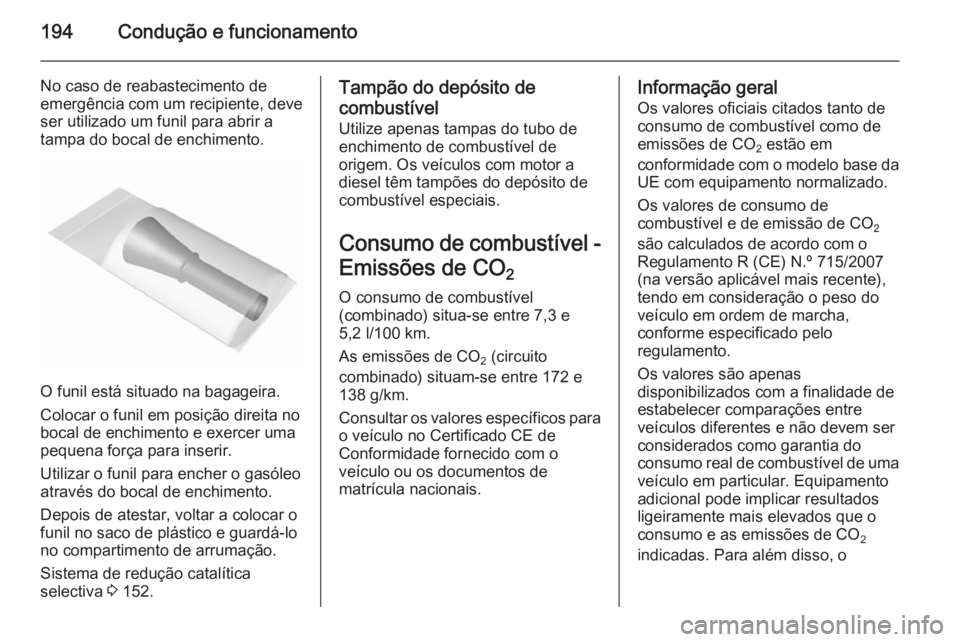

194Condução e funcionamento
No caso de reabastecimento de
emergência com um recipiente, deve
ser utilizado um funil para abrir a
tampa do bocal de enchimento.
O funil está situado na bagageira.
Colocar o funil em posição direita no
bocal de enchimento e exercer uma
pequena força para inserir.
Utilizar o funil para encher o gasóleo
através do bocal de enchimento.
Depois de atestar, voltar a colocar o
funil no saco de plástico e guardá-lo
no compartimento de arrumação.
Sistema de redução catalítica
selectiva 3 152.
Tampão do depósito de
combustível Utilize apenas tampas do tubo de
enchimento de combustível de
origem. Os veículos com motor a
diesel têm tampões do depósito de combustível especiais.
Consumo de combustível - Emissões de CO 2
O consumo de combustível
(combinado) situa-se entre 7,3 e
5,2 l/100 km.
As emissões de CO 2 (circuito
combinado) situam-se entre 172 e
138 g/km.
Consultar os valores específicos para o veículo no Certificado CE de
Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.Informação geral
Os valores oficiais citados tanto de
consumo de combustível como de
emissões de CO 2 estão em
conformidade com o modelo base da
UE com equipamento normalizado.
Os valores de consumo de
combustível e de emissão de CO 2
são calculados de acordo com o
Regulamento R (CE) N.º 715/2007
(na versão aplicável mais recente),
tendo em consideração o peso do
veículo em ordem de marcha,
conforme especificado pelo
regulamento.
Os valores são apenas
disponibilizados com a finalidade de
estabelecer comparações entre
veículos diferentes e não devem ser
considerados como garantia do
consumo real de combustível de uma veículo em particular. Equipamento
adicional pode implicar resultados
ligeiramente mais elevados que o
consumo e as emissões de CO 2
indicadas. Para além disso, o
