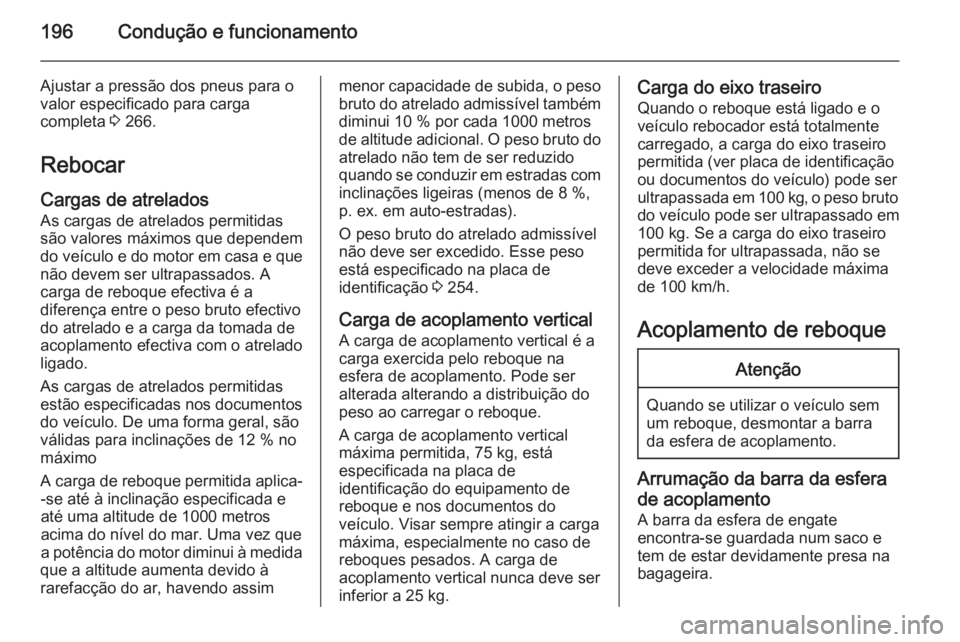

196Condução e funcionamento
Ajustar a pressão dos pneus para o
valor especificado para carga
completa 3 266.
Rebocar Cargas de atrelados
As cargas de atrelados permitidas
são valores máximos que dependem
do veículo e do motor em casa e que
não devem ser ultrapassados. A
carga de reboque efectiva é a
diferença entre o peso bruto efectivo
do atrelado e a carga da tomada de
acoplamento efectiva com o atrelado
ligado.
As cargas de atrelados permitidas
estão especificadas nos documentos
do veículo. De uma forma geral, são
válidas para inclinações de 12 % no
máximo
A carga de reboque permitida aplica- -se até à inclinação especificada e
até uma altitude de 1000 metros
acima do nível do mar. Uma vez que
a potência do motor diminui à medida
que a altitude aumenta devido à
rarefacção do ar, havendo assimmenor capacidade de subida, o peso bruto do atrelado admissível também
diminui 10 % por cada 1000 metros
de altitude adicional. O peso bruto do atrelado não tem de ser reduzido
quando se conduzir em estradas com inclinações ligeiras (menos de 8 %,p. ex. em auto-estradas).
O peso bruto do atrelado admissível
não deve ser excedido. Esse peso está especificado na placa de
identificação 3 254.
Carga de acoplamento vertical A carga de acoplamento vertical é a
carga exercida pelo reboque na
esfera de acoplamento. Pode ser alterada alterando a distribuição do
peso ao carregar o reboque.
A carga de acoplamento vertical
máxima permitida, 75 kg, está
especificada na placa de
identificação do equipamento de
reboque e nos documentos do
veículo. Visar sempre atingir a carga
máxima, especialmente no caso de
reboques pesados. A carga de
acoplamento vertical nunca deve ser
inferior a 25 kg.Carga do eixo traseiro
Quando o reboque está ligado e o
veículo rebocador está totalmente
carregado, a carga do eixo traseiro
permitida (ver placa de identificação
ou documentos do veículo) pode ser
ultrapassada em 100 kg, o peso bruto do veículo pode ser ultrapassado em
100 kg. Se a carga do eixo traseiro
permitida for ultrapassada, não se
deve exceder a velocidade máxima de 100 km/h.
Acoplamento de reboqueAtenção
Quando se utilizar o veículo sem
um reboque, desmontar a barra
da esfera de acoplamento.
Arrumação da barra da esfera
de acoplamento
A barra da esfera de engate
encontra-se guardada num saco e
tem de estar devidamente presa na bagageira.

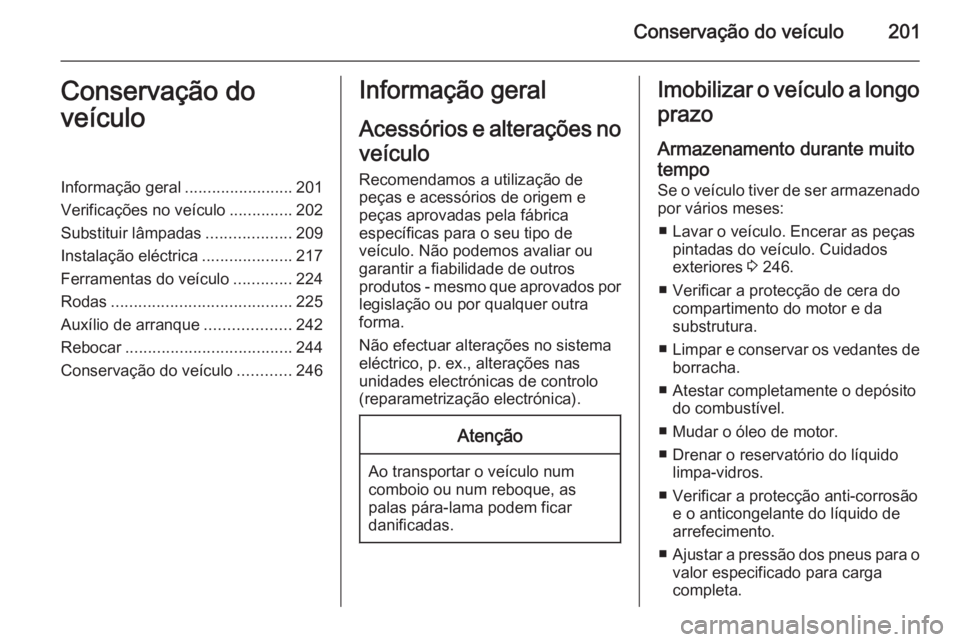

Conservação do veículo201Conservação do
veículoInformação geral ........................201
Verificações no veículo ..............202
Substituir lâmpadas ...................209
Instalação eléctrica ....................217
Ferramentas do veículo .............224
Rodas ........................................ 225
Auxílio de arranque ...................242
Rebocar ..................................... 244
Conservação do veículo ............246Informação geral
Acessórios e alterações noveículo
Recomendamos a utilização de
peças e acessórios de origem e
peças aprovadas pela fábrica
específicas para o seu tipo de
veículo. Não podemos avaliar ou
garantir a fiabilidade de outros
produtos - mesmo que aprovados por legislação ou por qualquer outra
forma.
Não efectuar alterações no sistema eléctrico, p. ex., alterações nas
unidades electrónicas de controlo
(reparametrização electrónica).Atenção
Ao transportar o veículo num comboio ou num reboque, as
palas pára-lama podem ficar
danificadas.
Imobilizar o veículo a longo
prazo
Armazenamento durante muito
tempo Se o veículo tiver de ser armazenado
por vários meses:
■ Lavar o veículo. Encerar as peças pintadas do veículo. Cuidados
exteriores 3 246.
■ Verificar a protecção de cera do compartimento do motor e da
substrutura.
■ Limpar e conservar os vedantes de
borracha.
■ Atestar completamente o depósito do combustível.
■ Mudar o óleo de motor.
■ Drenar o reservatório do líquido limpa-vidros.
■ Verificar a protecção anti-corrosão e o anticongelante do líquido de
arrefecimento.
■ Ajustar a pressão dos pneus para o
valor especificado para carga
completa.

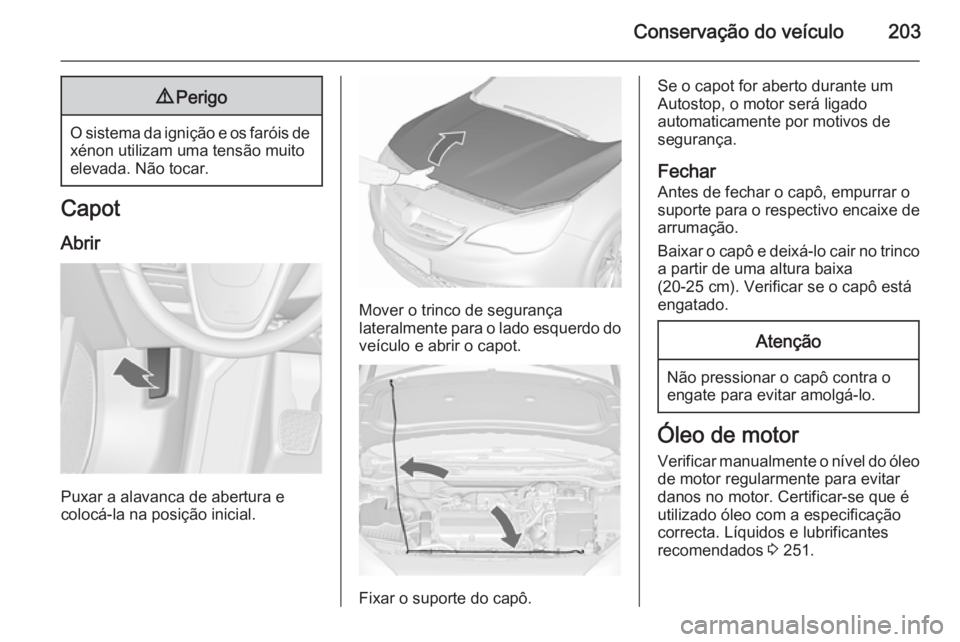

Conservação do veículo2039Perigo
O sistema da ignição e os faróis de
xénon utilizam uma tensão muito
elevada. Não tocar.
Capot
Abrir
Puxar a alavanca de abertura e
colocá-la na posição inicial.
Mover o trinco de segurança
lateralmente para o lado esquerdo do veículo e abrir o capot.
Fixar o suporte do capô.
Se o capot for aberto durante um
Autostop, o motor será ligado
automaticamente por motivos de
segurança.
Fechar
Antes de fechar o capô, empurrar o suporte para o respectivo encaixe de
arrumação.
Baixar o capô e deixá-lo cair no trinco
a partir de uma altura baixa
(20-25 cm). Verificar se o capô está
engatado.Atenção
Não pressionar o capô contra o
engate para evitar amolgá-lo.
Óleo de motor
Verificar manualmente o nível do óleo
de motor regularmente para evitar
danos no motor. Certificar-se que é utilizado óleo com a especificaçãocorrecta. Líquidos e lubrificantes
recomendados 3 251.

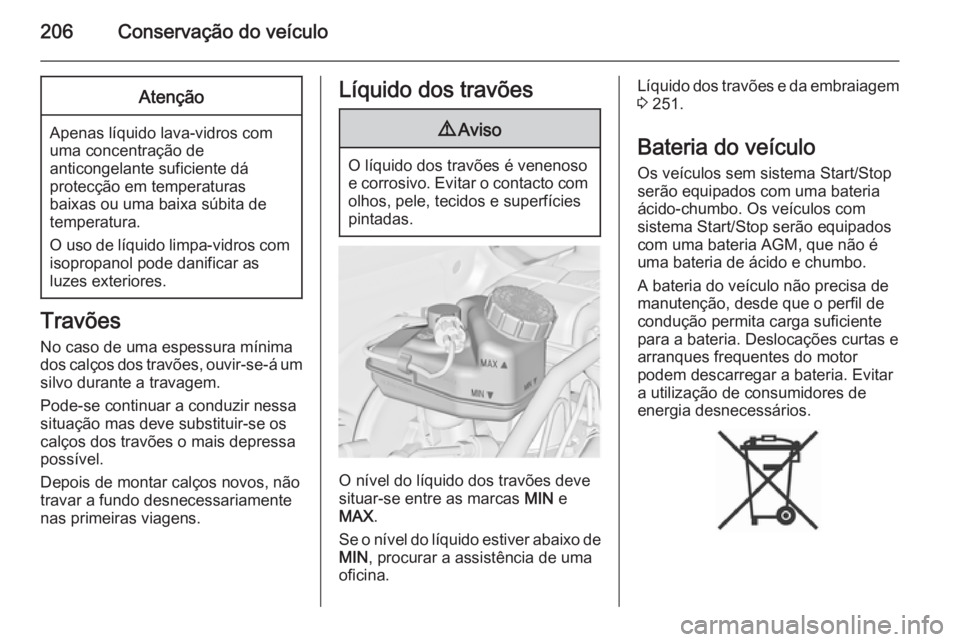

206Conservação do veículoAtenção
Apenas líquido lava-vidros com
uma concentração de
anticongelante suficiente dá
protecção em temperaturas
baixas ou uma baixa súbita de
temperatura.
O uso de líquido limpa-vidros com isopropanol pode danificar as
luzes exteriores.
Travões
No caso de uma espessura mínima
dos calços dos travões, ouvir-se-á um
silvo durante a travagem.
Pode-se continuar a conduzir nessa
situação mas deve substituir-se os
calços dos travões o mais depressa
possível.
Depois de montar calços novos, não
travar a fundo desnecessariamente
nas primeiras viagens.
Líquido dos travões9 Aviso
O líquido dos travões é venenoso
e corrosivo. Evitar o contacto com olhos, pele, tecidos e superfícies
pintadas.
O nível do líquido dos travões deve
situar-se entre as marcas MIN e
MAX .
Se o nível do líquido estiver abaixo de MIN , procurar a assistência de uma
oficina.
Líquido dos travões e da embraiagem 3 251.
Bateria do veículo
Os veículos sem sistema Start/Stop
serão equipados com uma bateria
ácido-chumbo. Os veículos com
sistema Start/Stop serão equipados
com uma bateria AGM, que não é
uma bateria de ácido e chumbo.
A bateria do veículo não precisa de
manutenção, desde que o perfil de
condução permita carga suficiente
para a bateria. Deslocações curtas e
arranques frequentes do motor
podem descarregar a bateria. Evitar
a utilização de consumidores de
energia desnecessários.

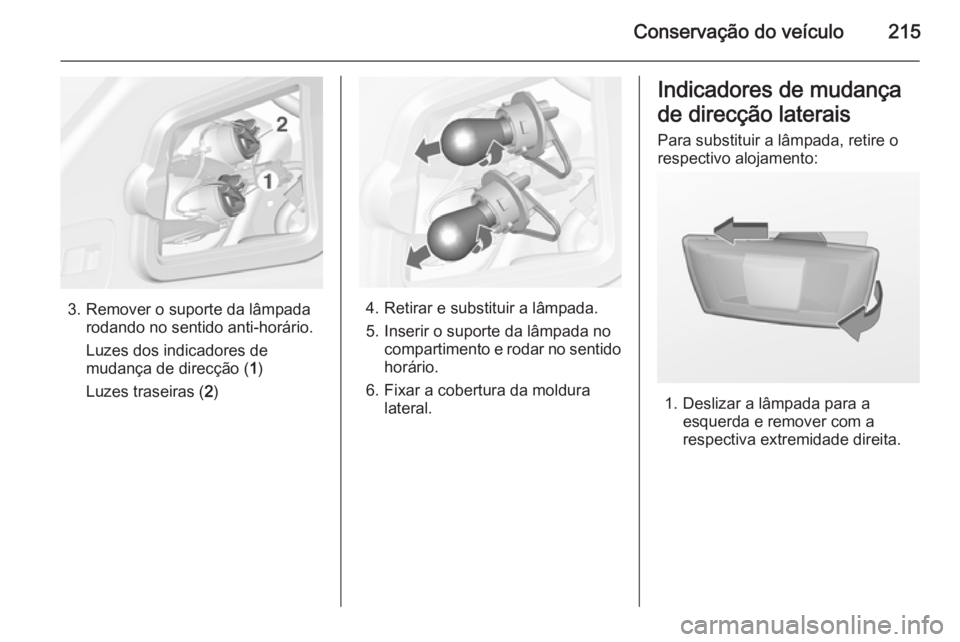

Conservação do veículo215
3. Remover o suporte da lâmpadarodando no sentido anti-horário.
Luzes dos indicadores de
mudança de direcção ( 1)
Luzes traseiras ( 2)4. Retirar e substituir a lâmpada.
5. Inserir o suporte da lâmpada no compartimento e rodar no sentido
horário.
6. Fixar a cobertura da moldura lateral.
Indicadores de mudança
de direcção laterais
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para a esquerda e remover com arespectiva extremidade direita.

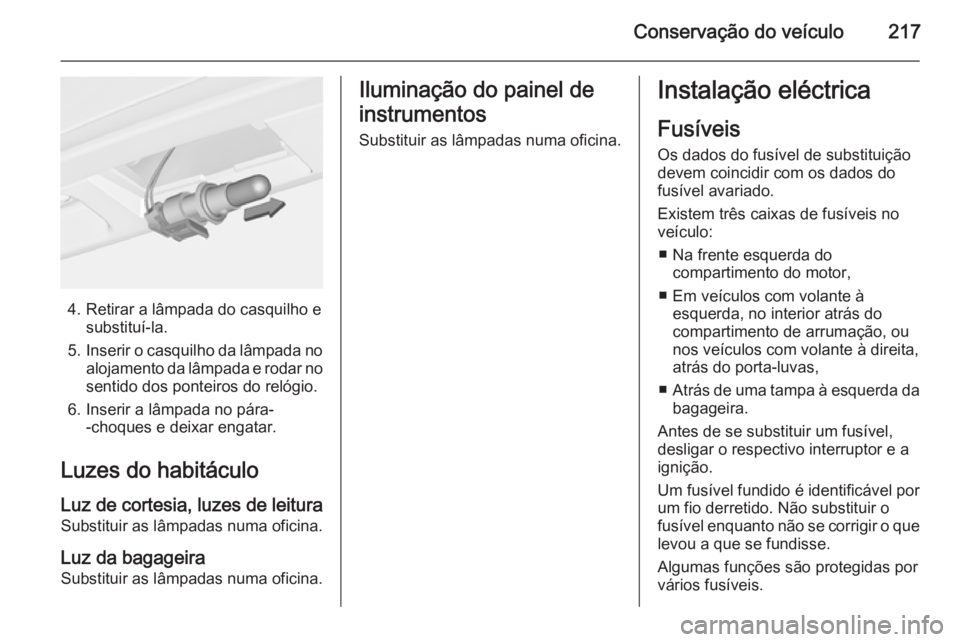

Conservação do veículo217
4. Retirar a lâmpada do casquilho esubstituí-la.
5. Inserir o casquilho da lâmpada no
alojamento da lâmpada e rodar no
sentido dos ponteiros do relógio.
6. Inserir a lâmpada no pára- -choques e deixar engatar.
Luzes do habitáculo Luz de cortesia, luzes de leitura Substituir as lâmpadas numa oficina.
Luz da bagageira
Substituir as lâmpadas numa oficina.
Iluminação do painel de
instrumentos
Substituir as lâmpadas numa oficina.Instalação eléctrica
Fusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
■ Na frente esquerda do compartimento do motor,
■ Em veículos com volante à esquerda, no interior atrás do
compartimento de arrumação, ou
nos veículos com volante à direita,
atrás do porta-luvas,
■ Atrás de uma tampa à esquerda da
bagageira.
Antes de se substituir um fusível,
desligar o respectivo interruptor e a ignição.
Um fusível fundido é identificável por
um fio derretido. Não substituir o
fusível enquanto não se corrigir o que levou a que se fundisse.
Algumas funções são protegidas por vários fusíveis.

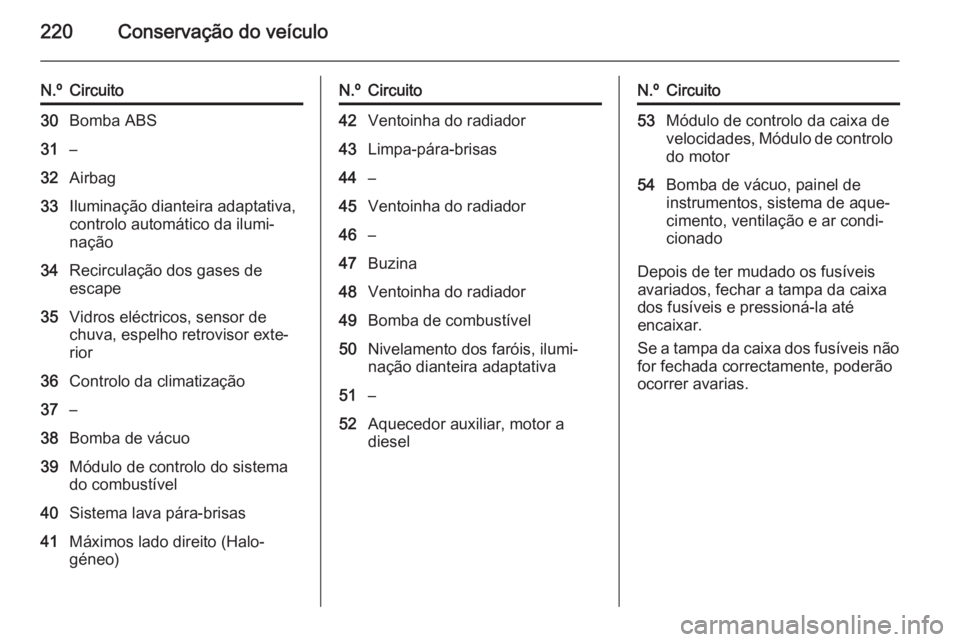

220Conservação do veículo
N.ºCircuito30Bomba ABS31–32Airbag33Iluminação dianteira adaptativa,
controlo automático da ilumi‐
nação34Recirculação dos gases de
escape35Vidros eléctricos, sensor de
chuva, espelho retrovisor exte‐
rior36Controlo da climatização37–38Bomba de vácuo39Módulo de controlo do sistema
do combustível40Sistema lava pára-brisas41Máximos lado direito (Halo‐
géneo)N.ºCircuito42Ventoinha do radiador43Limpa-pára-brisas44–45Ventoinha do radiador46–47Buzina48Ventoinha do radiador49Bomba de combustível50Nivelamento dos faróis, ilumi‐
nação dianteira adaptativa51–52Aquecedor auxiliar, motor a
dieselN.ºCircuito53Módulo de controlo da caixa de
velocidades, Módulo de controlo
do motor54Bomba de vácuo, painel de
instrumentos, sistema de aque‐
cimento, ventilação e ar condi‐
cionado
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.

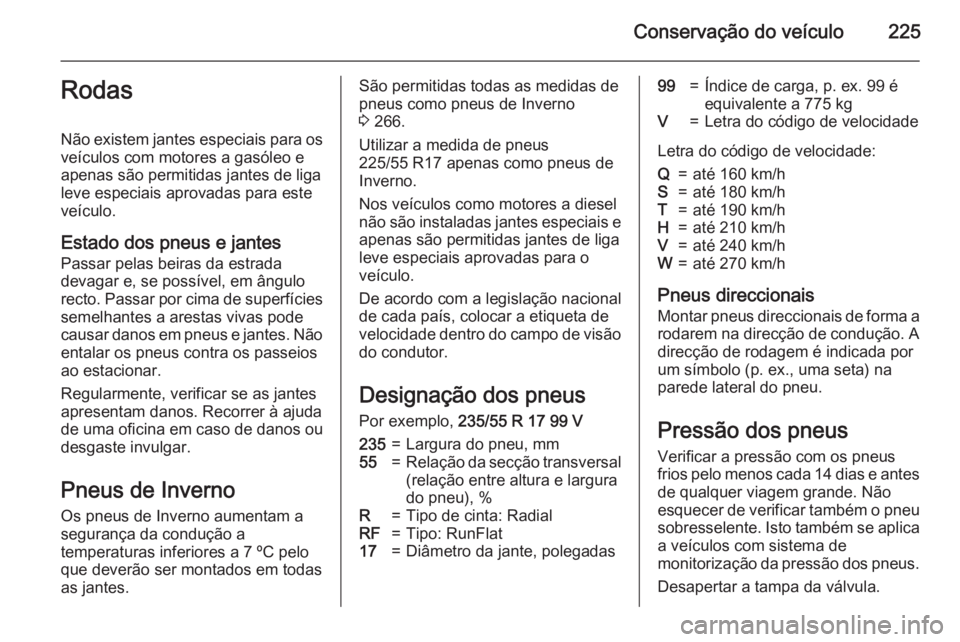

Conservação do veículo225Rodas
Não existem jantes especiais para os
veículos com motores a gasóleo e apenas são permitidas jantes de liga
leve especiais aprovadas para este
veículo.
Estado dos pneus e jantes Passar pelas beiras da estrada
devagar e, se possível, em ângulo
recto. Passar por cima de superfícies semelhantes a arestas vivas pode
causar danos em pneus e jantes. Não entalar os pneus contra os passeios
ao estacionar.
Regularmente, verificar se as jantes
apresentam danos. Recorrer à ajuda
de uma oficina em caso de danos ou
desgaste invulgar.
Pneus de Inverno Os pneus de Inverno aumentam a
segurança da condução a
temperaturas inferiores a 7 ºC pelo
que deverão ser montados em todas as jantes.São permitidas todas as medidas de
pneus como pneus de Inverno
3 266.
Utilizar a medida de pneus
225/55 R17 apenas como pneus de
Inverno.
Nos veículos como motores a diesel
não são instaladas jantes especiais e apenas são permitidas jantes de ligaleve especiais aprovadas para o
veículo.
De acordo com a legislação nacional
de cada país, colocar a etiqueta de velocidade dentro do campo de visão
do condutor.
Designação dos pneus
Por exemplo, 235/55 R 17 99 V235=Largura do pneu, mm55=Relação da secção transversal
(relação entre altura e largura
do pneu), %R=Tipo de cinta: RadialRF=Tipo: RunFlat17=Diâmetro da jante, polegadas99=Índice de carga, p. ex. 99 é
equivalente a 775 kgV=Letra do código de velocidade
Letra do código de velocidade:
Q=até 160 km/hS=até 180 km/hT=até 190 km/hH=até 210 km/hV=até 240 km/hW=até 270 km/h
Pneus direccionais
Montar pneus direccionais de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex., uma seta) na
parede lateral do pneu.
Pressão dos pneus
Verificar a pressão com os pneus
frios pelo menos cada 14 dias e antes
de qualquer viagem grande. Não
esquecer de verificar também o pneu sobresselente. Isto também se aplica
a veículos com sistema de
monitorização da pressão dos pneus.
Desapertar a tampa da válvula.

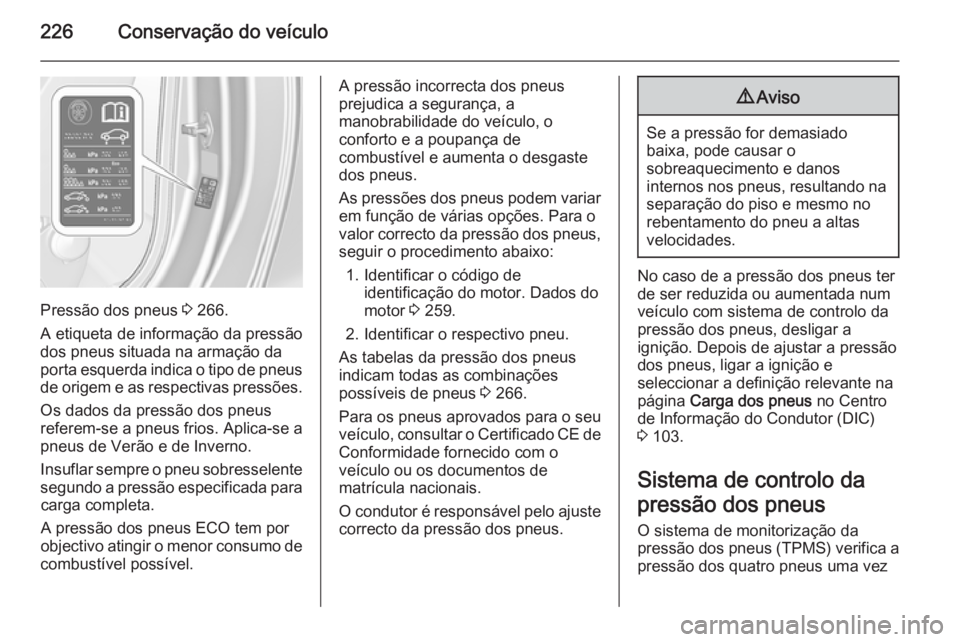

226Conservação do veículo
Pressão dos pneus 3 266.
A etiqueta de informação da pressão
dos pneus situada na armação da porta esquerda indica o tipo de pneus
de origem e as respectivas pressões.
Os dados da pressão dos pneus
referem-se a pneus frios. Aplica-se a
pneus de Verão e de Inverno.
Insuflar sempre o pneu sobresselente
segundo a pressão especificada para carga completa.
A pressão dos pneus ECO tem por
objectivo atingir o menor consumo de
combustível possível.
A pressão incorrecta dos pneus
prejudica a segurança, a
manobrabilidade do veículo, o
conforto e a poupança de
combustível e aumenta o desgaste
dos pneus.
As pressões dos pneus podem variar em função de várias opções. Para ovalor correcto da pressão dos pneus,
seguir o procedimento abaixo:
1. Identificar o código de identificação do motor. Dados do
motor 3 259.
2. Identificar o respectivo pneu.
As tabelas da pressão dos pneus indicam todas as combinações
possíveis de pneus 3 266.
Para os pneus aprovados para o seu veículo, consultar o Certificado CE de Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
O condutor é responsável pelo ajuste
correcto da pressão dos pneus.9 Aviso
Se a pressão for demasiado
baixa, pode causar o
sobreaquecimento e danos
internos nos pneus, resultando na separação do piso e mesmo no
rebentamento do pneu a altas
velocidades.
No caso de a pressão dos pneus ter
de ser reduzida ou aumentada num
veículo com sistema de controlo dapressão dos pneus, desligar a
ignição. Depois de ajustar a pressão
dos pneus, ligar a ignição e
seleccionar a definição relevante na
página Carga dos pneus no Centro
de Informação do Condutor (DIC)
3 103.
Sistema de controlo da
pressão dos pneus
O sistema de monitorização da
pressão dos pneus (TPMS) verifica a
pressão dos quatro pneus uma vez

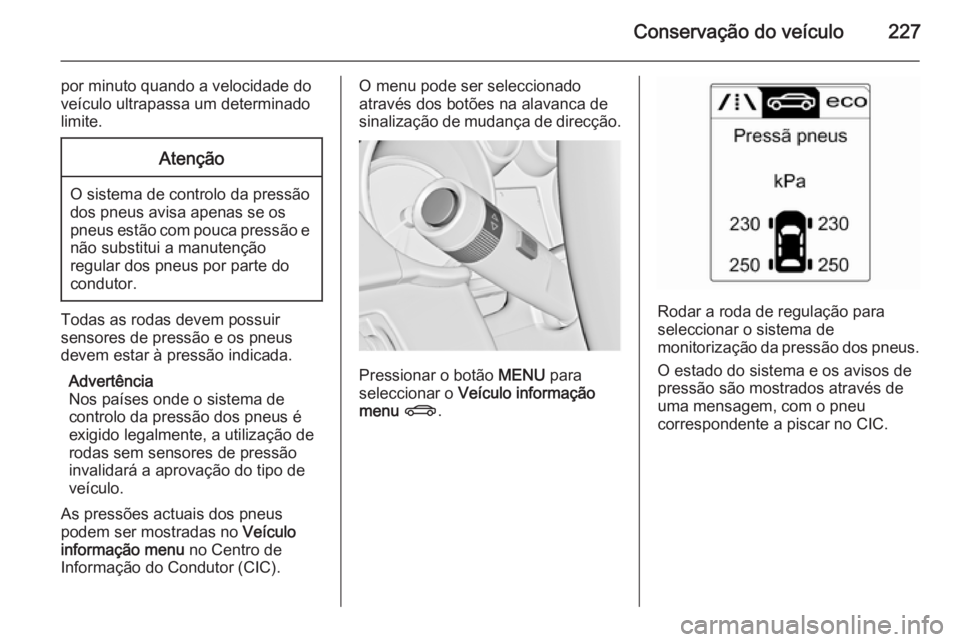

Conservação do veículo227
por minuto quando a velocidade do
veículo ultrapassa um determinado
limite.Atenção
O sistema de controlo da pressão
dos pneus avisa apenas se os
pneus estão com pouca pressão e não substitui a manutenção
regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem estar à pressão indicada.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é
exigido legalmente, a utilização de
rodas sem sensores de pressão
invalidará a aprovação do tipo de
veículo.
As pressões actuais dos pneus
podem ser mostradas no Veículo
informação menu no Centro de
Informação do Condutor (CIC).
O menu pode ser seleccionado
através dos botões na alavanca de
sinalização de mudança de direcção.
Pressionar o botão MENU para
seleccionar o Veículo informação
menu X .
Rodar a roda de regulação para
seleccionar o sistema de
monitorização da pressão dos pneus.
O estado do sistema e os avisos de
pressão são mostrados através de
uma mensagem, com o pneu
correspondente a piscar no CIC.
