Page 81 of 243

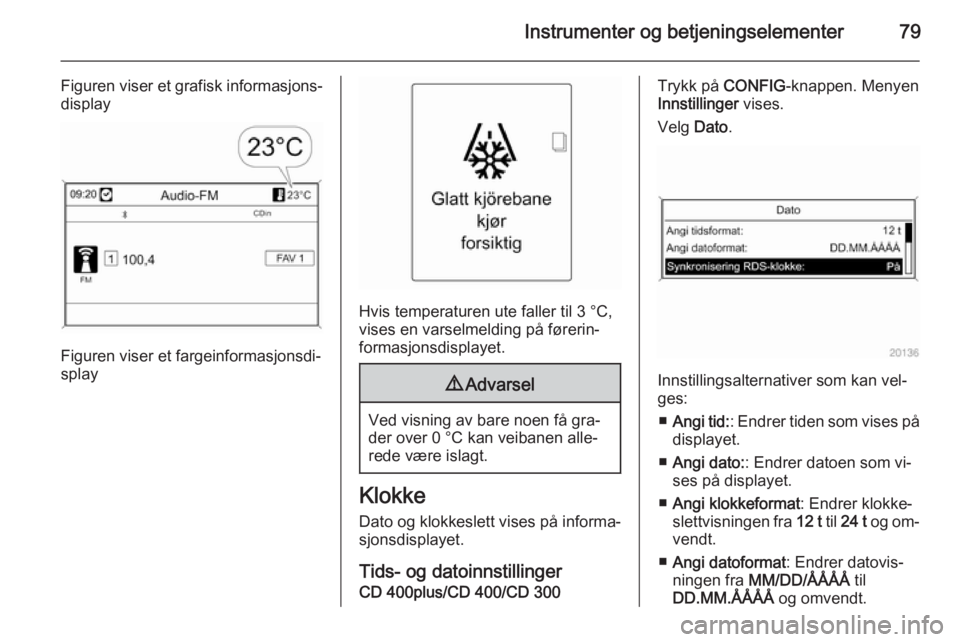

Instrumenter og betjeningselementer79
Figuren viser et grafisk informasjons‐display
Figuren viser et fargeinformasjonsdi‐
splay
Hvis temperaturen ute faller til 3 °C,
vises en varselmelding på førerin‐
formasjonsdisplayet.
9 Advarsel
Ved visning av bare noen få gra‐
der over 0 °C kan veibanen alle‐
rede være islagt.
Klokke
Dato og klokkeslett vises på informa‐
sjonsdisplayet.
Tids- og datoinnstillinger CD 400plus/CD 400/CD 300
Trykk på CONFIG-knappen. Menyen
Innstillinger vises.
Velg Dato.
Innstillingsalternativer som kan vel‐
ges:
■ Angi tid: : Endrer tiden som vises på
displayet.
■ Angi dato: : Endrer datoen som vi‐
ses på displayet.
■ Angi klokkeformat : Endrer klokke‐
slettvisningen fra 12 t til 24 t og om‐
vendt.
■ Angi datoformat : Endrer datovis‐
ningen fra MM/DD/ÅÅÅÅ til
DD.MM.ÅÅÅÅ og omvendt.
Page 82 of 243

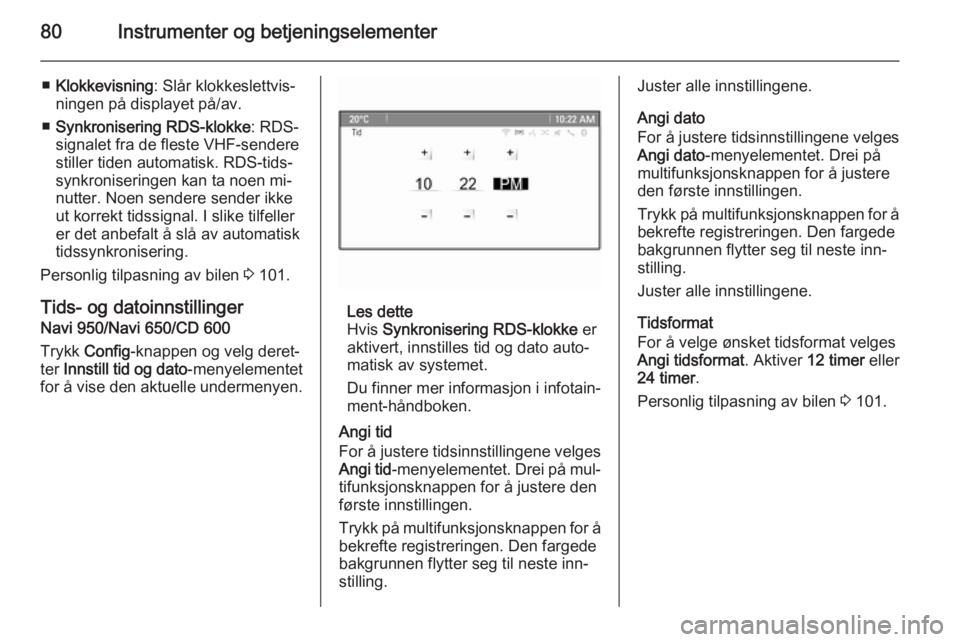

80Instrumenter og betjeningselementer
■Klokkevisning : Slår klokkeslettvis‐
ningen på displayet på/av.
■ Synkronisering RDS-klokke : RDS-
signalet fra de fleste VHF-sendere stiller tiden automatisk. RDS-tids‐
synkroniseringen kan ta noen mi‐
nutter. Noen sendere sender ikke
ut korrekt tidssignal. I slike tilfeller
er det anbefalt å slå av automatisk
tidssynkronisering.
Personlig tilpasning av bilen 3 101.
Tids- og datoinnstillinger Navi 950/Navi 650/CD 600
Trykk Config -knappen og velg deret‐
ter Innstill tid og dato -menyelementet
for å vise den aktuelle undermenyen.
Les dette
Hvis Synkronisering RDS-klokke er
aktivert, innstilles tid og dato auto‐
matisk av systemet.
Du finner mer informasjon i infotain‐
ment-håndboken.
Angi tid
For å justere tidsinnstillingene velges Angi tid -menyelementet. Drei på mul‐
tifunksjonsknappen for å justere den
første innstillingen.
Trykk på multifunksjonsknappen for å
bekrefte registreringen. Den fargede
bakgrunnen flytter seg til neste inn‐
stilling.
Juster alle innstillingene.
Angi dato
For å justere tidsinnstillingene velges Angi dato -menyelementet. Drei på
multifunksjonsknappen for å justere den første innstillingen.
Trykk på multifunksjonsknappen for å
bekrefte registreringen. Den fargede
bakgrunnen flytter seg til neste inn‐
stilling.
Juster alle innstillingene.
Tidsformat
For å velge ønsket tidsformat velges
Angi tidsformat . Aktiver 12 timer eller
24 timer .
Personlig tilpasning av bilen 3 101.
Page 83 of 243

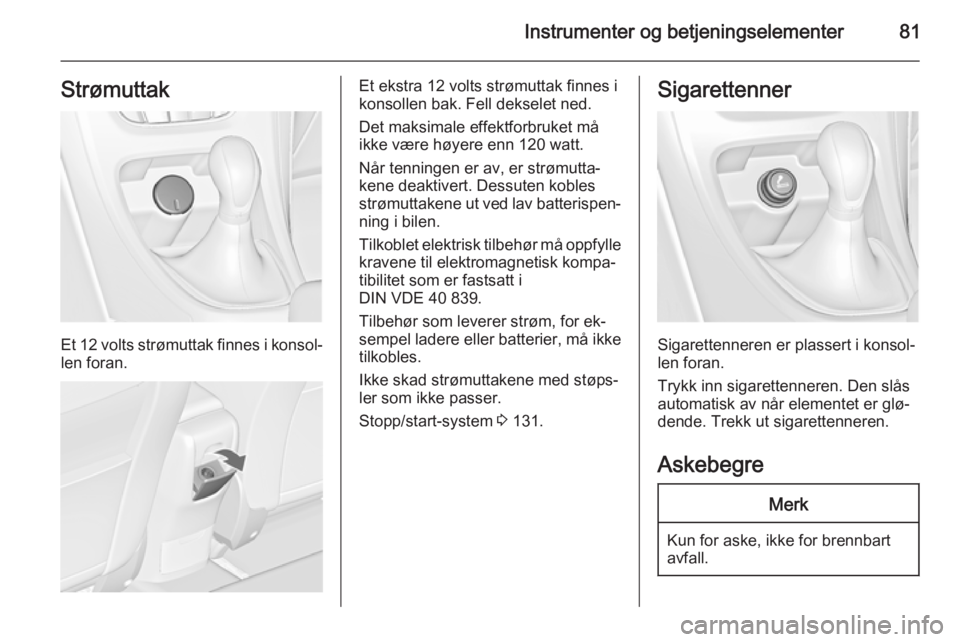

Instrumenter og betjeningselementer81Strømuttak
Et 12 volts strømuttak finnes i konsol‐
len foran.
Et ekstra 12 volts strømuttak finnes i konsollen bak. Fell dekselet ned.
Det maksimale effektforbruket må
ikke være høyere enn 120 watt.
Når tenningen er av, er strømutta‐
kene deaktivert. Dessuten kobles
strømuttakene ut ved lav batterispen‐ ning i bilen.
Tilkoblet elektrisk tilbehør må oppfylle kravene til elektromagnetisk kompa‐
tibilitet som er fastsatt i
DIN VDE 40 839.
Tilbehør som leverer strøm, for ek‐
sempel ladere eller batterier, må ikke
tilkobles.
Ikke skad strømuttakene med støps‐
ler som ikke passer.
Stopp/start-system 3 131.Sigarettenner
Sigarettenneren er plassert i konsol‐
len foran.
Trykk inn sigarettenneren. Den slås
automatisk av når elementet er glø‐
dende. Trekk ut sigarettenneren.
Askebegre
Merk
Kun for aske, ikke for brennbart
avfall.
Page 84 of 243

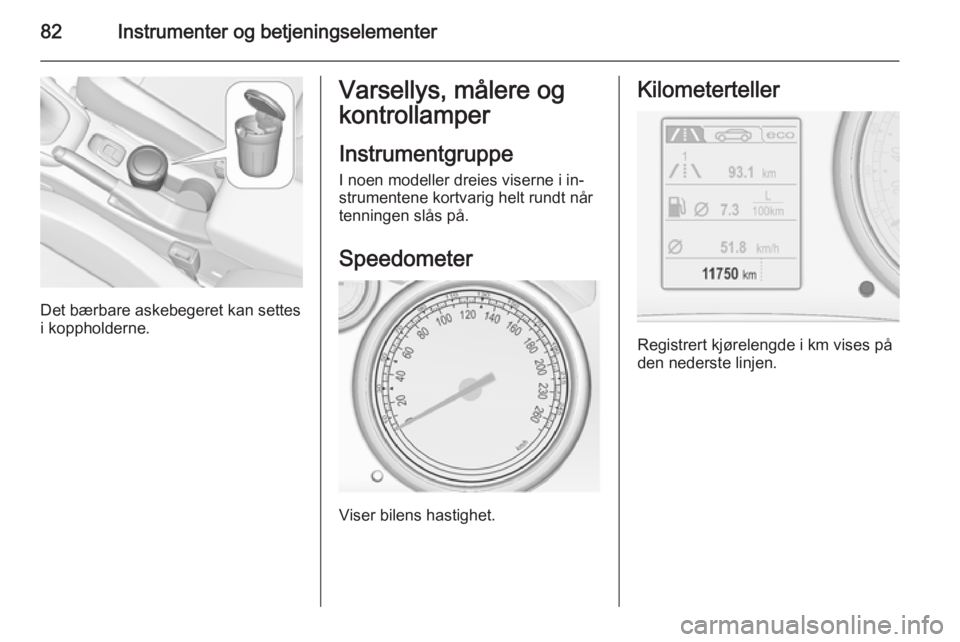

82Instrumenter og betjeningselementer
Det bærbare askebegeret kan settes
i koppholderne.
Varsellys, målere og
kontrollamper
Instrumentgruppe
I noen modeller dreies viserne i in‐
strumentene kortvarig helt rundt når
tenningen slås på.
Speedometer
Viser bilens hastighet.
Kilometerteller
Registrert kjørelengde i km vises på
den nederste linjen.
Page 85 of 243

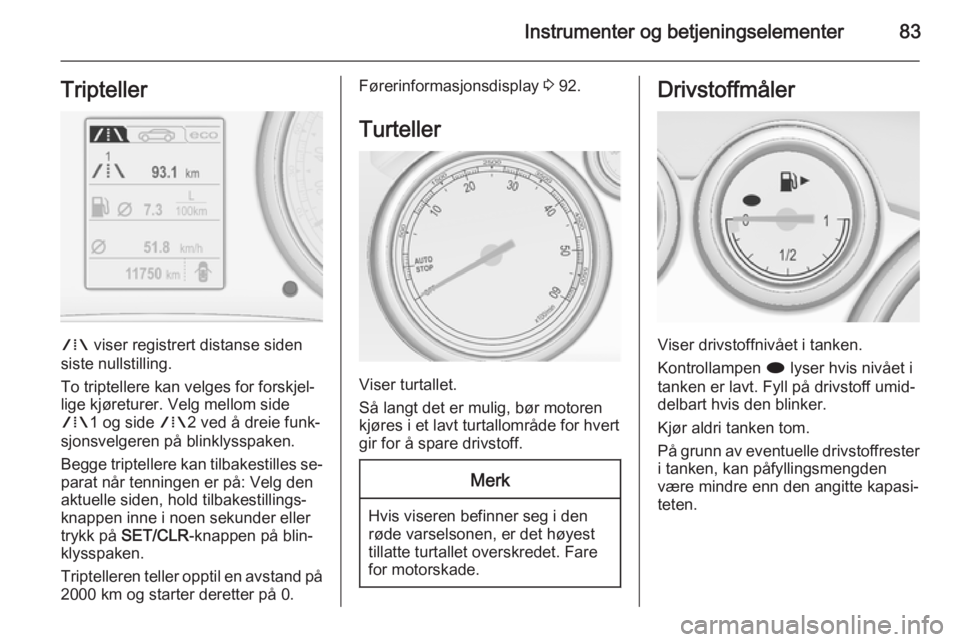

Instrumenter og betjeningselementer83Tripteller
W viser registrert distanse siden
siste nullstilling.
To triptellere kan velges for forskjel‐
lige kjøreturer. Velg mellom side W 1 og side W2 ved å dreie funk‐
sjonsvelgeren på blinklysspaken.
Begge triptellere kan tilbakestilles se‐
parat når tenningen er på: Velg den
aktuelle siden, hold tilbakestillings‐
knappen inne i noen sekunder eller
trykk på SET/CLR -knappen på blin‐
klysspaken.
Triptelleren teller opptil en avstand på 2000 km og starter deretter på 0.
Førerinformasjonsdisplay 3 92.
Turteller
Viser turtallet.
Så langt det er mulig, bør motoren
kjøres i et lavt turtallområde for hvert
gir for å spare drivstoff.
Merk
Hvis viseren befinner seg i den
røde varselsonen, er det høyest tillatte turtallet overskredet. Fare
for motorskade.
Drivstoffmåler
Viser drivstoffnivået i tanken.
Kontrollampen i lyser hvis nivået i
tanken er lavt. Fyll på drivstoff umid‐
delbart hvis den blinker.
Kjør aldri tanken tom.
På grunn av eventuelle drivstoffrester i tanken, kan påfyllingsmengden
være mindre enn den angitte kapasi‐
teten.
Page 86 of 243

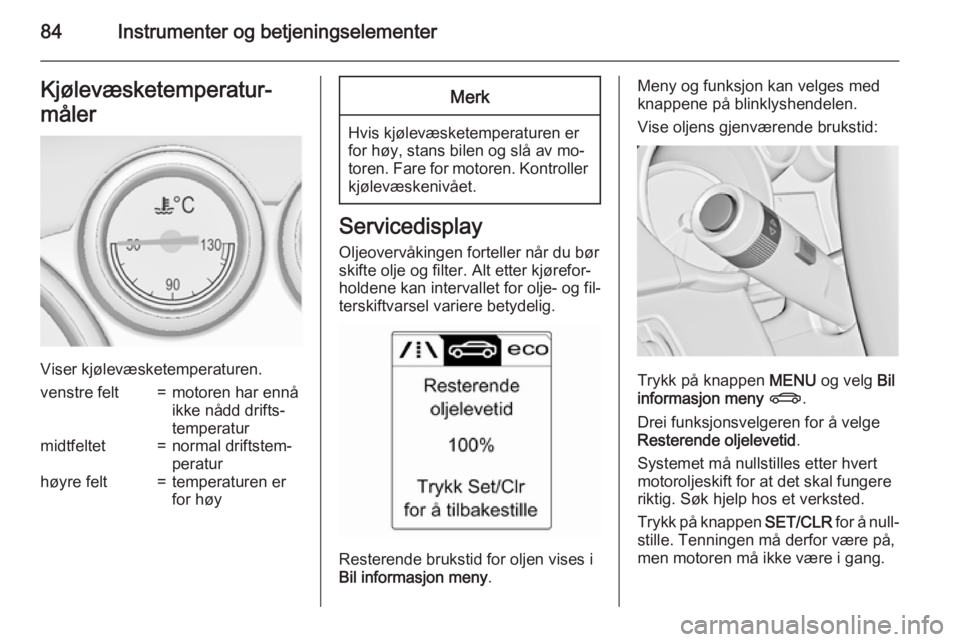

84Instrumenter og betjeningselementerKjølevæsketemperatur‐
måler
Viser kjølevæsketemperaturen.
venstre felt=motoren har ennå
ikke nådd drifts‐
temperaturmidtfeltet=normal driftstem‐
peraturhøyre felt=temperaturen er
for høyMerk
Hvis kjølevæsketemperaturen er
for høy, stans bilen og slå av mo‐
toren. Fare for motoren. Kontroller kjølevæskenivået.
Servicedisplay
Oljeovervåkingen forteller når du bør
skifte olje og filter. Alt etter kjørefor‐
holdene kan intervallet for olje- og fil‐
terskiftvarsel variere betydelig.
Resterende brukstid for oljen vises i
Bil informasjon meny .
Meny og funksjon kan velges med
knappene på blinklyshendelen.
Vise oljens gjenværende brukstid:
Trykk på knappen MENU og velg Bil
informasjon meny X .
Drei funksjonsvelgeren for å velge
Resterende oljelevetid .
Systemet må nullstilles etter hvert
motoroljeskift for at det skal fungere
riktig. Søk hjelp hos et verksted.
Trykk på knappen SET/CLR for å null‐
stille. Tenningen må derfor være på,
men motoren må ikke være i gang.
Page 87 of 243

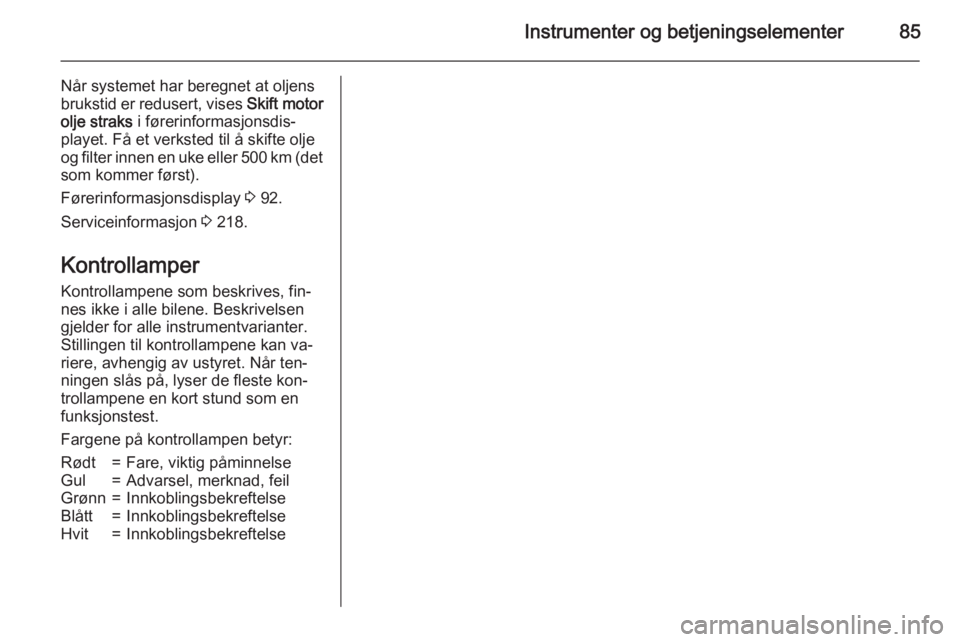

Instrumenter og betjeningselementer85
Når systemet har beregnet at oljens
brukstid er redusert, vises Skift motor
olje straks i førerinformasjonsdis‐
playet. Få et verksted til å skifte olje
og filter innen en uke eller 500 km (det
som kommer først).
Førerinformasjonsdisplay 3 92.
Serviceinformasjon 3 218.
Kontrollamper Kontrollampene som beskrives, fin‐
nes ikke i alle bilene. Beskrivelsen
gjelder for alle instrumentvarianter.
Stillingen til kontrollampene kan va‐
riere, avhengig av ustyret. Når ten‐
ningen slås på, lyser de fleste kon‐
trollampene en kort stund som en
funksjonstest.
Fargene på kontrollampen betyr:Rødt=Fare, viktig påminnelseGul=Advarsel, merknad, feilGrønn=InnkoblingsbekreftelseBlått=InnkoblingsbekreftelseHvit=Innkoblingsbekreftelse
Page 88 of 243
86Instrumenter og betjeningselementer
Kontrollamper på instrumentpanelet
Page 89 of 243

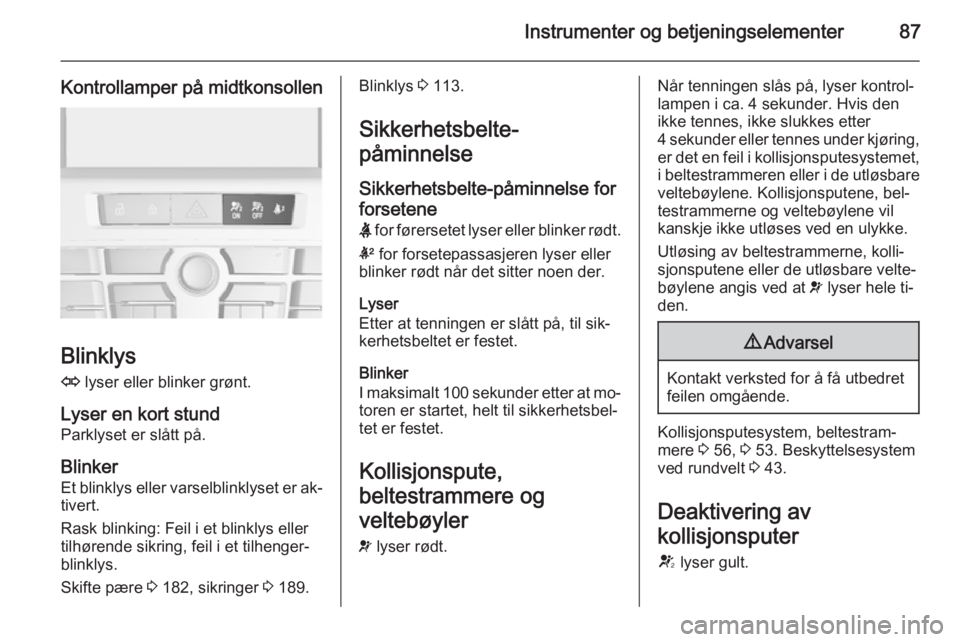

Instrumenter og betjeningselementer87
Kontrollamper på midtkonsollen
Blinklys
O lyser eller blinker grønt.
Lyser en kort stund
Parklyset er slått på.
Blinker Et blinklys eller varselblinklyset er ak‐
tivert.
Rask blinking: Feil i et blinklys eller
tilhørende sikring, feil i et tilhenger‐
blinklys.
Skifte pære 3 182, sikringer 3 189.
Blinklys 3 113.
Sikkerhetsbelte-
påminnelse
Sikkerhetsbelte-påminnelse for
forsetene X for førersetet lyser eller blinker rødt.
k for forsetepassasjeren lyser eller
blinker rødt når det sitter noen der.
Lyser
Etter at tenningen er slått på, til sik‐
kerhetsbeltet er festet.
Blinker
I maksimalt 100 sekunder etter at mo‐ toren er startet, helt til sikkerhetsbel‐
tet er festet.
Kollisjonspute,
beltestrammere og
veltebøyler
v lyser rødt.Når tenningen slås på, lyser kontrol‐
lampen i ca. 4 sekunder. Hvis den ikke tennes, ikke slukkes etter
4 sekunder eller tennes under kjøring,
er det en feil i kollisjonsputesystemet,
i beltestrammeren eller i de utløsbare veltebøylene. Kollisjonsputene, bel‐
testrammerne og veltebøylene vil
kanskje ikke utløses ved en ulykke.
Utløsing av beltestrammerne, kolli‐
sjonsputene eller de utløsbare velte‐
bøylene angis ved at v lyser hele ti‐
den.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Kollisjonsputesystem, beltestram‐
mere 3 56, 3 53. Beskyttelsesystem
ved rundvelt 3 43.
Deaktivering av
kollisjonsputer
V lyser gult.
Page 90 of 243
88Instrumenter og betjeningselementer
Lyser i ca. 60 sekunder etter at ten‐
ningen er slått på. Kollisjonsputen for
forsetepassasjeren er aktivert.
* lyser gult.
Kollisjonsputen for forsetepassasje‐
ren er deaktivert 3 60.9 Fare
Det er fare for at barnet får livs‐
truende skader hvis det sitter i et
barnesete mens kollisjonsputen
på passasjersiden foran er akti‐
vert.
Det er fare for at personen som
sitter i passasjersetet, får livs‐
truende skader hvis kollisjonspu‐
ten på passasjersiden er deakti‐
vert.
Ladesystem
p lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren
er i gang
Stans bilen, slå av motoren. Bilbatte‐
riet lades ikke. Motorkjølingen kan
være avbrutt. Bremsekraftforsterke‐
ren kan slutte å virke. Søk hjelp hos
et verksted.
Feilfunksjonslampe
Z lyser eller blinker gult.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motorener i gang
Feil i eksosrensesystemet. Det er nå fare for at tillatte utslippsgrenser over‐ skrides. Søk hjelp hos et verksted
umiddelbart.
Blinker når motoren er i gang
Feil som kan medføre skade på kata‐ lysatoren. Slipp opp gasspedalen tilblinkingen opphører. Søk hjelp hos et
verksted umiddelbart.Bremser og clutch
R lyser rødt.
Bremse- og clutchvæskenivået er for
lavt 3 179.9 Advarsel
Stans bilen. Avbryt kjøringen
umiddelbart. Kontakt et verksted.
Lyser etter at tenningen er slått på,
hvis den manuelle håndbremsen er
trukket til 3 140.
Betjen pedalen - lyser eller blinker gult.
Lyser Bremsepedalen må trås inn for å fri‐gjøre den elektriske håndbremsen
3 140.
Clutchpedalen må trås inn for å starte
motoren i Autostopp-modus. Stopp/
start-system 3 131.
