OPEL CASCADA 2016 Manuale di uso e manutenzione (in Italian)

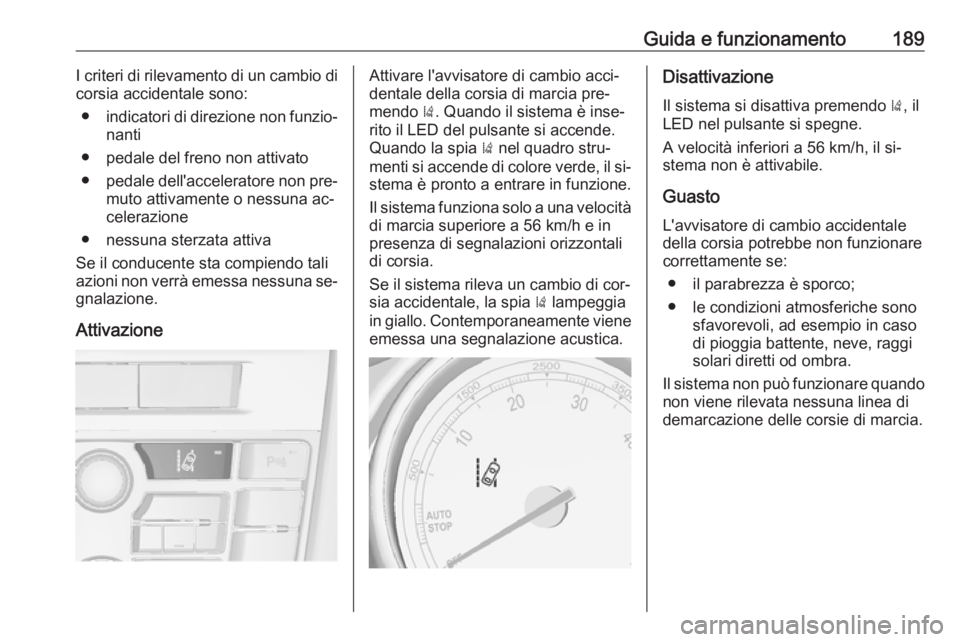

Guida e funzionamento189I criteri di rilevamento di un cambio di
corsia accidentale sono:
● indicatori di direzione non funzio‐
nanti
● pedale del freno non attivato
● pedale dell'acceleratore non pre‐
muto attivamente o nessuna ac‐
celerazione
● nessuna sterzata attiva
Se il conducente sta compiendo tali
azioni non verrà emessa nessuna se‐ gnalazione.
AttivazioneAttivare l'avvisatore di cambio acci‐
dentale della corsia di marcia pre‐
mendo ). Quando il sistema è inse‐
rito il LED del pulsante si accende.
Quando la spia ) nel quadro stru‐
menti si accende di colore verde, il si‐ stema è pronto a entrare in funzione.
Il sistema funziona solo a una velocità di marcia superiore a 56 km/h e in
presenza di segnalazioni orizzontali
di corsia.
Se il sistema rileva un cambio di cor‐
sia accidentale, la spia ) lampeggia
in giallo. Contemporaneamente viene
emessa una segnalazione acustica.Disattivazione
Il sistema si disattiva premendo ), il
LED nel pulsante si spegne.
A velocità inferiori a 56 km/h, il si‐
stema non è attivabile.
GuastoL'avvisatore di cambio accidentale
della corsia potrebbe non funzionare
correttamente se:
● il parabrezza è sporco;
● le condizioni atmosferiche sono sfavorevoli, ad esempio in caso
di pioggia battente, neve, raggi
solari diretti od ombra.
Il sistema non può funzionare quando
non viene rilevata nessuna linea di
demarcazione delle corsie di marcia.

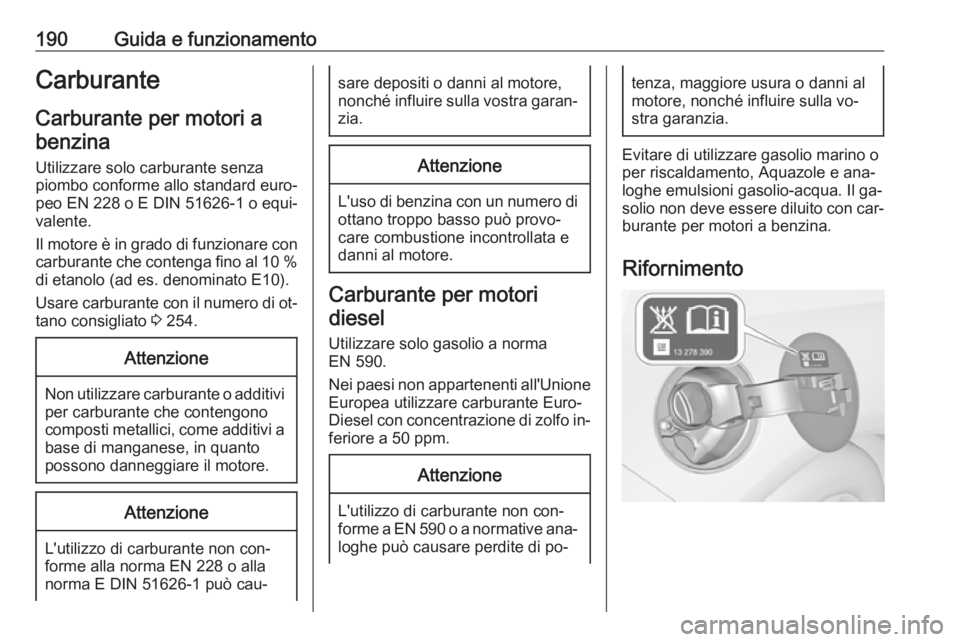

190Guida e funzionamentoCarburanteCarburante per motori a
benzina
Utilizzare solo carburante senza
piombo conforme allo standard euro‐
peo EN 228 o E DIN 51626-1 o equi‐
valente.
Il motore è in grado di funzionare con
carburante che contenga fino al 10 % di etanolo (ad es. denominato E10).
Usare carburante con il numero di ot‐ tano consigliato 3 254.Attenzione
Non utilizzare carburante o additivi
per carburante che contengono
composti metallici, come additivi a
base di manganese, in quanto
possono danneggiare il motore.
Attenzione
L'utilizzo di carburante non con‐
forme alla norma EN 228 o alla
norma E DIN 51626-1 può cau‐
sare depositi o danni al motore,
nonché influire sulla vostra garan‐ zia.Attenzione
L'uso di benzina con un numero di
ottano troppo basso può provo‐
care combustione incontrollata e
danni al motore.
Carburante per motori
diesel
Utilizzare solo gasolio a norma
EN 590.
Nei paesi non appartenenti all'Unione
Europea utilizzare carburante Euro-
Diesel con concentrazione di zolfo in‐ feriore a 50 ppm.
Attenzione
L'utilizzo di carburante non con‐
forme a EN 590 o a normative ana‐
loghe può causare perdite di po‐
tenza, maggiore usura o danni al
motore, nonché influire sulla vo‐
stra garanzia.
Evitare di utilizzare gasolio marino o
per riscaldamento, Aquazole e ana‐
loghe emulsioni gasolio-acqua. Il ga‐
solio non deve essere diluito con car‐
burante per motori a benzina.
Rifornimento

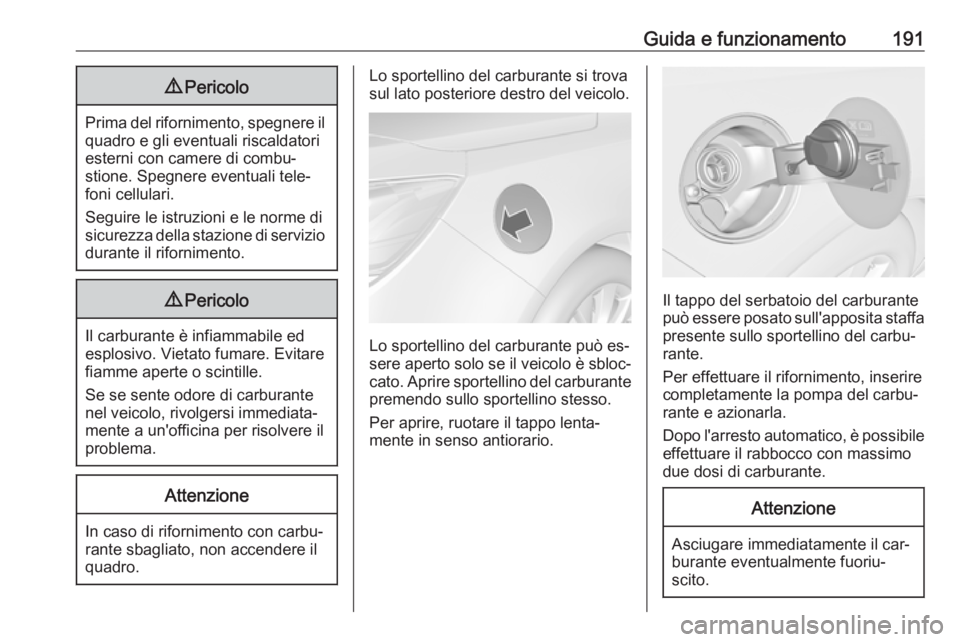

Guida e funzionamento1919Pericolo
Prima del rifornimento, spegnere il
quadro e gli eventuali riscaldatori
esterni con camere di combu‐
stione. Spegnere eventuali tele‐
foni cellulari.
Seguire le istruzioni e le norme di
sicurezza della stazione di servizio durante il rifornimento.
9 Pericolo
Il carburante è infiammabile ed
esplosivo. Vietato fumare. Evitare
fiamme aperte o scintille.
Se se sente odore di carburante nel veicolo, rivolgersi immediata‐
mente a un'officina per risolvere il
problema.
Attenzione
In caso di rifornimento con carbu‐
rante sbagliato, non accendere il
quadro.
Lo sportellino del carburante si trova
sul lato posteriore destro del veicolo.
Lo sportellino del carburante può es‐
sere aperto solo se il veicolo è sbloc‐
cato. Aprire sportellino del carburante
premendo sullo sportellino stesso.
Per aprire, ruotare il tappo lenta‐
mente in senso antiorario.
Il tappo del serbatoio del carburante
può essere posato sull'apposita staffa presente sullo sportellino del carbu‐
rante.
Per effettuare il rifornimento, inserire
completamente la pompa del carbu‐
rante e azionarla.
Dopo l'arresto automatico, è possibile
effettuare il rabbocco con massimo
due dosi di carburante.
Attenzione
Asciugare immediatamente il car‐
burante eventualmente fuoriu‐
scito.

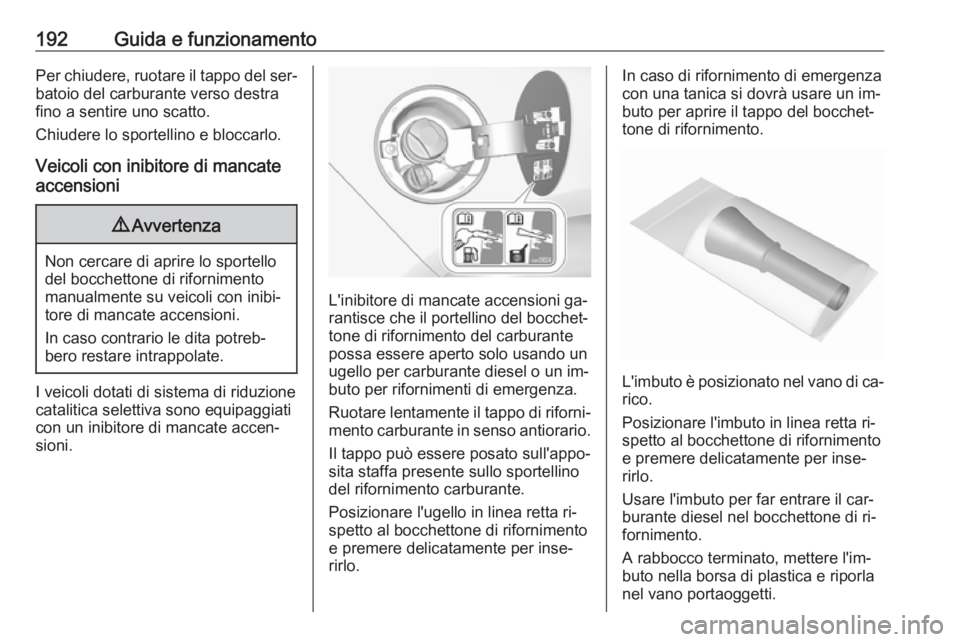

192Guida e funzionamentoPer chiudere, ruotare il tappo del ser‐batoio del carburante verso destra
fino a sentire uno scatto.
Chiudere lo sportellino e bloccarlo.
Veicoli con inibitore di mancate
accensioni9 Avvertenza
Non cercare di aprire lo sportello
del bocchettone di rifornimento
manualmente su veicoli con inibi‐
tore di mancate accensioni.
In caso contrario le dita potreb‐
bero restare intrappolate.
I veicoli dotati di sistema di riduzione
catalitica selettiva sono equipaggiati
con un inibitore di mancate accen‐ sioni.
L'inibitore di mancate accensioni ga‐
rantisce che il portellino del bocchet‐
tone di rifornimento del carburante
possa essere aperto solo usando un
ugello per carburante diesel o un im‐
buto per rifornimenti di emergenza.
Ruotare lentamente il tappo di riforni‐
mento carburante in senso antiorario.
Il tappo può essere posato sull'appo‐
sita staffa presente sullo sportellino
del rifornimento carburante.
Posizionare l'ugello in linea retta ri‐
spetto al bocchettone di rifornimento
e premere delicatamente per inse‐
rirlo.
In caso di rifornimento di emergenza con una tanica si dovrà usare un im‐
buto per aprire il tappo del bocchet‐ tone di rifornimento.
L'imbuto è posizionato nel vano di ca‐
rico.
Posizionare l'imbuto in linea retta ri‐
spetto al bocchettone di rifornimento
e premere delicatamente per inse‐
rirlo.
Usare l'imbuto per far entrare il car‐
burante diesel nel bocchettone di ri‐
fornimento.
A rabbocco terminato, mettere l'im‐ buto nella borsa di plastica e riporla nel vano portaoggetti.

Guida e funzionamento193Impianto di riduzione catalitica selet‐
tiva 3 152.
Tappo del serbatoio del
carburante
Utilizzare solo tappi del serbatoio del
carburante originali. I veicoli con mo‐
tore diesel sono dotati di tappi del ser‐
batoio del carburante speciali.
Consumo di carburante - Emissioni di CO 2
Il consumo di carburante (combinato) è compreso tra 7,3 e 5,2 l/100 km.
Le emissioni di CO 2 (combinato)
vanno dai 172 ai 138 g/km.
Per i valori specifici del proprio vei‐
colo, fare riferimento al Certificato di
Conformità EEC fornito assieme al
veicolo o ad altri documenti nazionali
relativi all'immatricolazione.
Informazioni generali I valori ufficiali di consumo carburante
e emissioni di CO
2 citati si riferiscono
al modello base europeo con dota‐
zione standard.I dati di consumo del carburante e i
dati delle emissioni di CO 2 sono de‐
terminati in base alla normativa
R (CE) n. 715/2007 (nella versione
più recente rispettivamente applica‐
bile), prendendo in considerazione il
peso del veicolo in ordine di marcia,
come specificato dalla normativa.
I valori vengono fortini solo a scopo di
confronto tra diverse varianti di veicoli
e non devono essere presi a garanzia
dell'effettivo consumo di carburante
di un particolare veicolo. Dotazione
aggiuntiva può dar luogo a risultati
leggermente più alti rispetto ai valori
di consumo e di CO
2 dichiarati. Il con‐
sumo di carburante dipende inoltre
dallo stile di guida personale e dalle
condizioni della strada e del traffico.Gancio rimorchio
Informazioni generali Utilizzare esclusivamente dispositivi
di traino omologati per il veicolo in
questione. Per l'installazione dei di‐
spositivi di traino, rivolgersi ad un'of‐
ficina. L'operazione potrebbe richie‐
dere modifiche a carico del sistema di
raffreddamento, degli scudi termici e
di altre apparecchiature.
La funzione di rilevamento di interru‐
zione delle lampadine per la luce di
arresto del rimorchio non può rilevare
un'interruzione parziale della lampa‐
dine, ad es. in caso di 4 lampadine da 5 Watt, la funzione rileva un'interru‐
zione solo se rimane una sola lampa‐
dina da 5 Watt o nessuna.
Il montaggio del gancio di traino po‐
trebbe coprire l'apertura dell'occhiello
di traino. In questo caso usare il gan‐ cio di traino per il rimorchio. Tenere
sempre il gancio di traino nel veicolo.

194Guida e funzionamentoConsigli per la guida e per il
traino
Prima di collegare un rimorchio lubri‐ficare il gancio di traino. Non farlo
però se, per ridurre gli sbandamenti
del rimorchio, si utilizza uno stabiliz‐
zatore che agisce sul gancio di traino.
Nel caso di rimorchi con ridotta stabi‐
lità direzionale e rimorchi di camper
con una massa complessiva am‐
messa a pieno carico superiore a
1200 kg, non si deve superare la ve‐
locità di 80 km/h ed è consigliabile
l'uso di uno stabilizzatore.
Se il rimorchio inizia a sbandare, gui‐ dare più lentamente, non cercare di
correggere lo sterzo e se necessario frenare in modo deciso.
In discesa viaggiare con la stessa marcia che si userebbe in salita e avelocità simile.
Regolare la pressione dei pneumatici
al valore specificato per il pieno carico 3 260.Traino di un rimorchio
Carichi trainabili I carichi trainabili ammessi sono valori
massimi che dipendono dal veicolo e
dal motore e che non devono essere
superati. Il carico trainabile effettivo è dato dalla differenza tra la reale
massa a pieno carico del rimorchio e
il reale carico del giunto di accoppia‐
mento con il rimorchio agganciato.
I carichi trainabili ammessi sono spe‐
cificati nella documentazione del vei‐
colo. In generale sono validi per pen‐
denze fino a un massimo del 12 %.
Il carico trainabile ammesso vale fino alla pendenza specificata e fino ad
un'altitudine di 1000 metri sul livello
del mare. Con l'aumentare dell'altitu‐
dine la potenza del motore diminuisce
a causa della maggiore rarefazione
dell'aria, riducendo così la capacità di procedere in salita. Per questo anche
la massa lorda consentita della com‐
binazione (veicolo + rimorchio) dimi‐ nuisce del 10 % per ogni 1000 metri
di aumento dell'altitudine. Non è ne‐
cessario invece ridurre il peso com‐plessivo con rimorchio per viaggiare
su pendenze leggere (inferiori all'
8 %, come ad esempio in autostrada).
La massa lorda consentita della com‐
binazione non deve essere superata. Questo peso è specificato sulla tar‐
ghetta di identificazione 3 249.
Carico verticale sul punto di
aggancio
Il carico verticale sul punto di aggan‐
cio è il carico esercitato dal rimorchio
sul gancio di traino. Può essere mo‐ dificato variando la distribuzione del
peso caricato sul rimorchio.
Il carico verticale massimo ammesso
(75 kg) è specificato sulla targhetta di
identificazione del dispositivo di traino e nella documentazione del veicolo.
Cercare sempre di ottenere il carico
massimo, in particolare nel caso di ri‐
morchi pesanti. Il carico verticale sul
punto di aggancio non dovrebbe mai
essere inferiore a 25 kg.

Guida e funzionamento195Carico sull'asse posterioreQuando il rimorchio è agganciato e ilveicolo trainante è completamente
carico, il carico ammesso sull'asse
posteriore (vedere la targhetta di
identificazione o la documentazione
del veicolo) può essere superato di
100 kg e la massa complessiva a
pieno carico di 100 kg. Se si supera il
carico ammesso sull'asse posteriore,
la velocità massima consentita è di
100 km/h.
Dispositivi di trainoAttenzione
Quando si viaggia senza rimor‐
chio, rimuovere il gancio di traino.
Riporre il gancio di traino
Il gancio di traino è conservato in una
borsa e deve essere fissato nel vano
di carico.
Veicolo con ruota di scorta
La borsa con il gancio di traino si trova
accanto alla ruota di scorta sotto la
copertura del pianale di carico.
Infilare la fascia attraverso la rifinitura e attorno alla ruota, avvolgerla at‐
torno al gancio di traino e serrarla per
fissare la borsa.
Veicoli con kit di riparazione dei
pneumatici
La borsa con il gancio di traino si trova
accanto alla scatola del kit di ripara‐
zione dei pneumatici sotto il pianale di carico.
La fascetta viene fatta girare attorno
al bullone filettato sotto la scatola del
kit di riparazione dei pneumatici. Av‐
volgere la fascia attorno al gancio di
traino e serrarla per fissare la borsa.

196Guida e funzionamentoVeicoli con pianale del vano di carico
piatto
La borsa con il gancio di traino viene
conservata sul lato destro del pianale
del vano di carico.
Infilare la fascia attraverso l'occhiello
di ancoraggio posteriore destro, av‐ volgerla due volte attorno al gancio di traino e serrarla per fissare la borsa.
Montaggio del gancio di traino
Sganciare e ripiegare in basso il
giunto di accoppiamento. Rimuovere il tappo di chiusura dall'apertura per il gancio di traino e riporlo.
Verifica del serraggio della barra del
gancio di traino
● Il segno rosso sulla manopola gi‐
revole deve essere allineato con
il segno verde sul gancio di
traino.
● Lo spazio tra la manopola e la barra deve essere di circa 6 mm.
● La chiave deve essere in posi‐ zione c.
In caso contrario è necessario serrare
il gancio di traino prima di inserirlo:
● Sbloccare la barra del gancio di traino portando la chiave su c.

Guida e funzionamento197
● Estrarre la manopola girevole eruotarla in senso orario fino all'ar‐resto.
Inserimento del gancio di traino
Inserire il gancio di traino serrato nel‐
l'apertura e spingere con forza verso
l'alto facendolo bloccare in posizione
udendone lo scatto.
La manopola girevole scatta indietro
nella posizione originale poggiando
direttamente sul gancio di traino.9 Avvertenza
Non toccare la manopola girevole
durante l'inserimento.
Bloccare la barra del gancio di traino
portando la chiave in posizione e. Ri‐
muovere la chiave e chiudere il co‐
perchio protettivo.
Occhiello per il cavo di sicurezza
Fissare il cavo di sicurezza all'oc‐
chiello.
Verifica della corretta installazione
del gancio di traino
● Il segno verde sulla manopola gi‐
revole deve essere allineato con
il segno verde sul gancio di
traino.
● La manopola girevole deve pog‐ giare direttamente sul gancio di
traino e non deve rimanere spa‐ zio libero tra i due elementi.

198Guida e funzionamento● Il gancio di traino deve esseresaldamente innestato nell'aper‐
tura.
● Il gancio di traino deve essere bloccato e la chiave deve essererimossa.9 Avvertenza
Il traino di un rimorchio è consen‐
tito solo con il gancio di traino in‐
stallato correttamente. Se il gancio
di traino non si innesta corretta‐
mente, rivolgersi ad un'officina.
Rimozione del gancio di traino
Aprire il coperchietto di protezione e
ruotare la chiave in posizione c per
bloccare la barra.
Estrarre la manopola girevole e ruo‐
tarla in senso orario fino all'arresto.
Estrarre il gancio di traino tirandolo
verso il basso.
Inserire il tappo di chiusura nell'aper‐
tura. Ripiegare il giunto di accoppia‐
mento.
Conservare e fissare il gancio di
traino come menzionato in prece‐
denza.
