OPEL COMBO 2014 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2014, Model line: COMBO, Model: OPEL COMBO 2014Pages: 191, PDF-Größe: 4.19 MB
Page 101 of 191

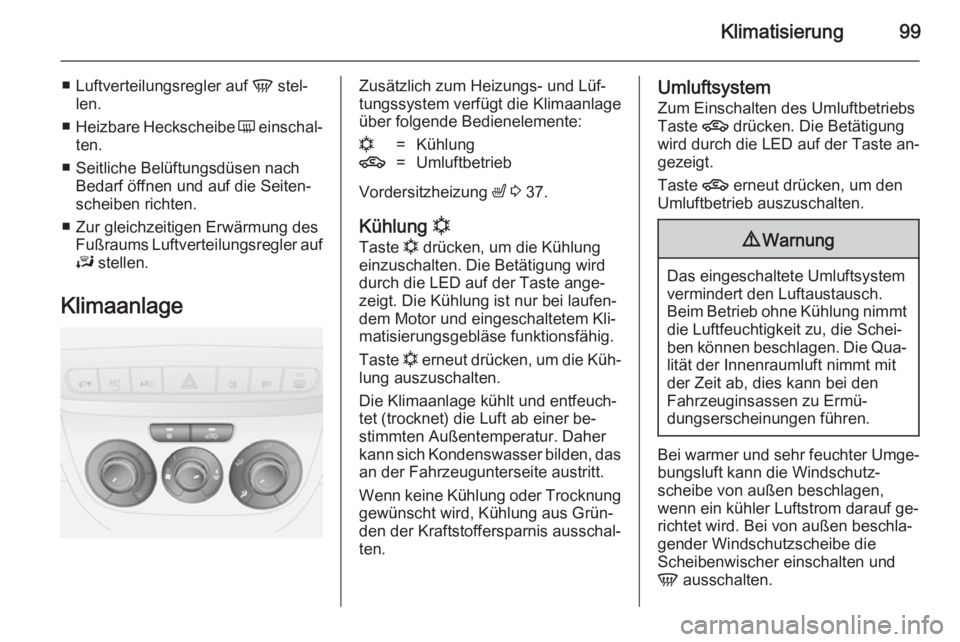

Klimatisierung99
■Luftverteilungsregler auf V stel‐
len.
■ Heizbare Heckscheibe Ü einschal‐
ten.
■ Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
■ Zur gleichzeitigen Erwärmung des Fußraums Luftverteilungsregler auf
J stellen.
KlimaanlageZusätzlich zum Heizungs- und Lüf‐
tungssystem verfügt die Klimaanlage
über folgende Bedienelemente:n=Kühlung4=Umluftbetrieb
Vordersitzheizung ß 3 37.
Kühlung n
Taste n drücken, um die Kühlung
einzuschalten. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt. Die Kühlung ist nur bei laufen‐
dem Motor und eingeschaltetem Kli‐
matisierungsgebläse funktionsfähig.
Taste n erneut drücken, um die Küh‐
lung auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet) die Luft ab einer be‐
stimmten Außentemperatur. Daher
kann sich Kondenswasser bilden, das
an der Fahrzeugunterseite austritt.
Wenn keine Kühlung oder Trocknung
gewünscht wird, Kühlung aus Grün‐
den der Kraftstoffersparnis ausschal‐
ten.
Umluftsystem
Zum Einschalten des Umluftbetriebs
Taste 4 drücken. Die Betätigung
wird durch die LED auf der Taste an‐
gezeigt.
Taste 4 erneut drücken, um den
Umluftbetrieb auszuschalten.9 Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können beschlagen. Die Qua‐
lität der Innenraumluft nimmt mit
der Zeit ab, dies kann bei den
Fahrzeuginsassen zu Ermü‐
dungserscheinungen führen.
Bei warmer und sehr feuchter Umge‐ bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn ein kühler Luftstrom darauf ge‐
richtet wird. Bei von außen beschla‐
gender Windschutzscheibe die
Scheibenwischer einschalten und
V ausschalten.

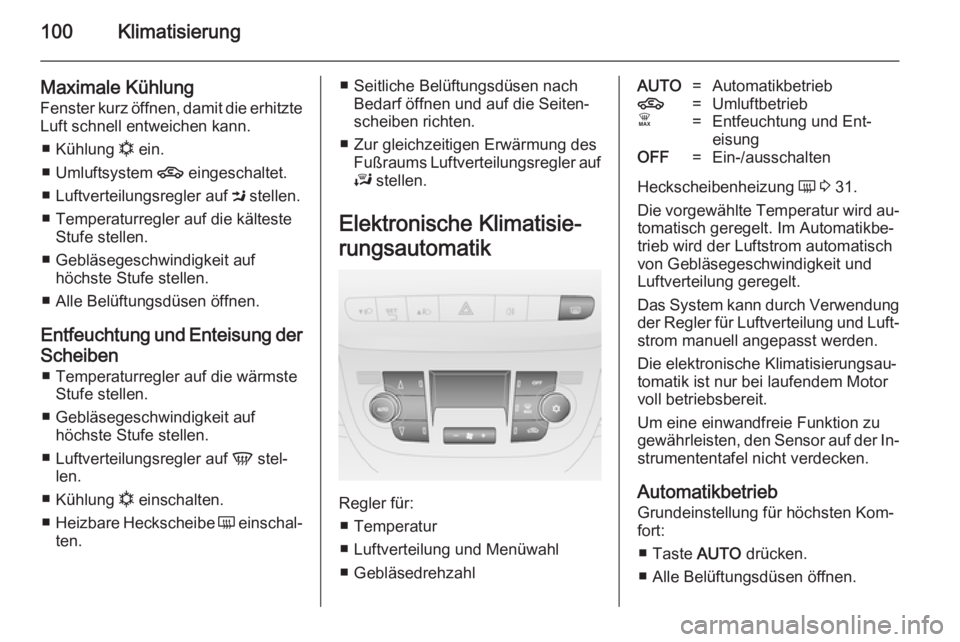

Page 102 of 191

100Klimatisierung
Maximale Kühlung
Fenster kurz öffnen, damit die erhitzte Luft schnell entweichen kann.
■ Kühlung n ein.
■ Umluftsystem 4 eingeschaltet.
■ Luftverteilungsregler auf M stellen.
■ Temperaturregler auf die kälteste Stufe stellen.
■ Gebläsegeschwindigkeit auf höchste Stufe stellen.
■ Alle Belüftungsdüsen öffnen.
Entfeuchtung und Enteisung der Scheiben ■ Temperaturregler auf die wärmste Stufe stellen.
■ Gebläsegeschwindigkeit auf höchste Stufe stellen.
■ Luftverteilungsregler auf V stel‐
len.
■ Kühlung n einschalten.
■ Heizbare Heckscheibe Ü einschal‐
ten.■ Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
■ Zur gleichzeitigen Erwärmung des Fußraums Luftverteilungsregler auf
J stellen.
Elektronische Klimatisie‐
rungsautomatik
Regler für: ■ Temperatur
■ Luftverteilung und Menüwahl
■ Gebläsedrehzahl
AUTO=Automatikbetrieb4=UmluftbetriebÊ=Entfeuchtung und Ent‐
eisungOFF=Ein-/ausschalten
Heckscheibenheizung Ü 3 31.
Die vorgewählte Temperatur wird au‐
tomatisch geregelt. Im Automatikbe‐
trieb wird der Luftstrom automatisch von Gebläsegeschwindigkeit und
Luftverteilung geregelt.
Das System kann durch Verwendung der Regler für Luftverteilung und Luft‐ strom manuell angepasst werden.
Die elektronische Klimatisierungsau‐
tomatik ist nur bei laufendem Motor
voll betriebsbereit.
Um eine einwandfreie Funktion zu
gewährleisten, den Sensor auf der In‐ strumententafel nicht verdecken.
Automatikbetrieb Grundeinstellung für höchsten Kom‐
fort:
■ Taste AUTO drücken.
■ Alle Belüftungsdüsen öffnen.

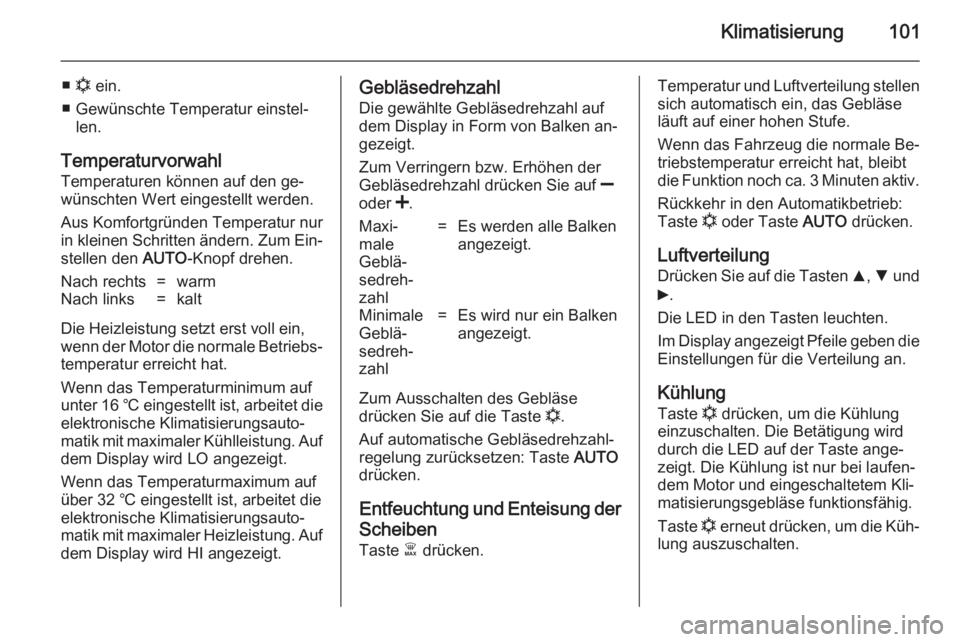

Page 103 of 191

Klimatisierung101
■n ein.
■ Gewünschte Temperatur einstel‐ len.
Temperaturvorwahl Temperaturen können auf den ge‐
wünschten Wert eingestellt werden.
Aus Komfortgründen Temperatur nur
in kleinen Schritten ändern. Zum Ein‐ stellen den AUTO-Knopf drehen.Nach rechts=warmNach links=kalt
Die Heizleistung setzt erst voll ein,
wenn der Motor die normale Betriebs‐
temperatur erreicht hat.
Wenn das Temperaturminimum auf
unter 16 ℃ eingestellt ist, arbeitet die
elektronische Klimatisierungsauto‐
matik mit maximaler Kühlleistung. Auf
dem Display wird LO angezeigt.
Wenn das Temperaturmaximum auf
über 32 ℃ eingestellt ist, arbeitet die
elektronische Klimatisierungsauto‐
matik mit maximaler Heizleistung. Auf
dem Display wird HI angezeigt.
Gebläsedrehzahl
Die gewählte Gebläsedrehzahl auf
dem Display in Form von Balken an‐ gezeigt.
Zum Verringern bzw. Erhöhen der
Gebläsedrehzahl drücken Sie auf ]
oder <.Maxi‐
male
Geblä‐
sedreh‐
zahl=Es werden alle Balken
angezeigt.Minimale
Geblä‐
sedreh‐
zahl=Es wird nur ein Balken
angezeigt.
Zum Ausschalten des Gebläse
drücken Sie auf die Taste n.
Auf automatische Gebläsedrehzahl‐ regelung zurücksetzen: Taste AUTO
drücken.
Entfeuchtung und Enteisung der
Scheiben
Taste Ê drücken.
Temperatur und Luftverteilung stellen
sich automatisch ein, das Gebläse läuft auf einer hohen Stufe.
Wenn das Fahrzeug die normale Be‐
triebstemperatur erreicht hat, bleibt
die Funktion noch ca. 3 Minuten aktiv.
Rückkehr in den Automatikbetrieb:
Taste n oder Taste AUTO drücken.
Luftverteilung
Drücken Sie auf die Tasten R, S und
6 .
Die LED in den Tasten leuchten.
Im Display angezeigt Pfeile geben die Einstellungen für die Verteilung an.
Kühlung Taste n drücken, um die Kühlung
einzuschalten. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt. Die Kühlung ist nur bei laufen‐
dem Motor und eingeschaltetem Kli‐
matisierungsgebläse funktionsfähig.
Taste n erneut drücken, um die Küh‐
lung auszuschalten.
Page 104 of 191

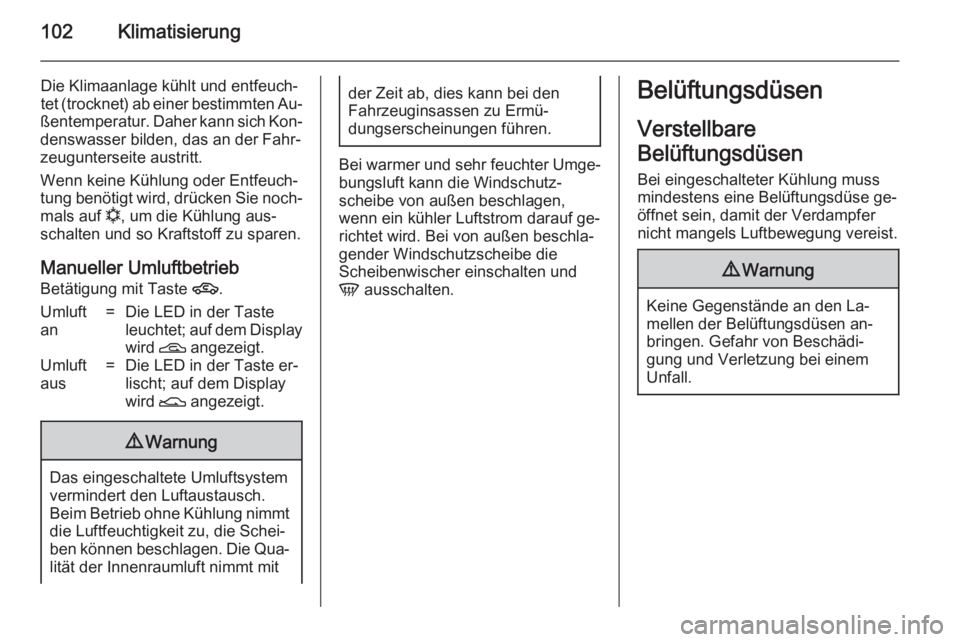

102Klimatisierung
Die Klimaanlage kühlt und entfeuch‐tet (trocknet) ab einer bestimmten Au‐
ßentemperatur. Daher kann sich Kon‐ denswasser bilden, das an der Fahr‐
zeugunterseite austritt.
Wenn keine Kühlung oder Entfeuch‐
tung benötigt wird, drücken Sie noch‐
mals auf n, um die Kühlung aus‐
schalten und so Kraftstoff zu sparen.
Manueller Umluftbetrieb
Betätigung mit Taste 4.Umluft
an=Die LED in der Taste
leuchtet; auf dem Display
wird D angezeigt.Umluft
aus=Die LED in der Taste er‐
lischt; auf dem Display
wird E angezeigt.9Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können beschlagen. Die Qua‐
lität der Innenraumluft nimmt mit
der Zeit ab, dies kann bei den
Fahrzeuginsassen zu Ermü‐
dungserscheinungen führen.
Bei warmer und sehr feuchter Umge‐ bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn ein kühler Luftstrom darauf ge‐
richtet wird. Bei von außen beschla‐
gender Windschutzscheibe die
Scheibenwischer einschalten und
V ausschalten.
Belüftungsdüsen
Verstellbare
Belüftungsdüsen
Bei eingeschalteter Kühlung muss
mindestens eine Belüftungsdüse ge‐
öffnet sein, damit der Verdampfer
nicht mangels Luftbewegung vereist.9 Warnung
Keine Gegenstände an den La‐
mellen der Belüftungsdüsen an‐
bringen. Gefahr von Beschädi‐
gung und Verletzung bei einem
Unfall.

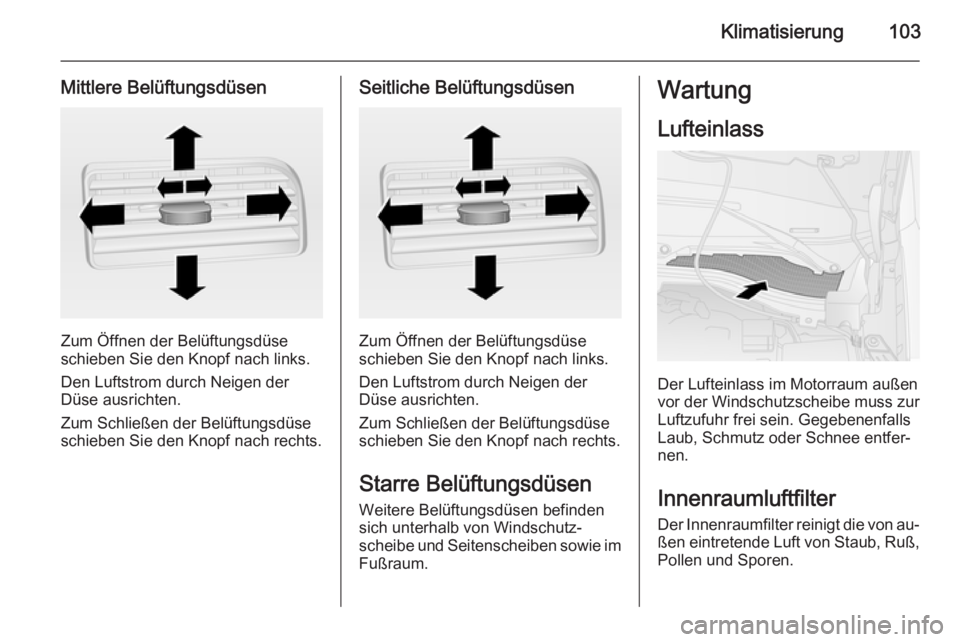

Page 105 of 191

Klimatisierung103
Mittlere Belüftungsdüsen
Zum Öffnen der Belüftungsdüse
schieben Sie den Knopf nach links.
Den Luftstrom durch Neigen der
Düse ausrichten.
Zum Schließen der Belüftungsdüse
schieben Sie den Knopf nach rechts.
Seitliche Belüftungsdüsen
Zum Öffnen der Belüftungsdüse
schieben Sie den Knopf nach links.
Den Luftstrom durch Neigen der
Düse ausrichten.
Zum Schließen der Belüftungsdüse
schieben Sie den Knopf nach rechts.
Starre Belüftungsdüsen Weitere Belüftungsdüsen befindensich unterhalb von Windschutz‐
scheibe und Seitenscheiben sowie im
Fußraum.
Wartung
Lufteinlass
Der Lufteinlass im Motorraum außen
vor der Windschutzscheibe muss zur
Luftzufuhr frei sein. Gegebenenfalls Laub, Schmutz oder Schnee entfer‐nen.
Innenraumluftfilter Der Innenraumfilter reinigt die von au‐
ßen eintretende Luft von Staub, Ruß,
Pollen und Sporen.
Page 106 of 191

104KlimatisierungRegelmäßiger BetriebUm eine gleichbleibend gute Funktionzu gewährleisten, muss die Kühlung
einmal im Monat unabhängig von Wit‐
terung und Jahreszeit einige Minuten
eingeschaltet werden. Betrieb mit ein‐
geschalteter Kühlung ist bei zu nied‐
riger Außentemperatur nicht möglich.
Service Für eine optimale Kühlleistung wird
empfohlen, das Klimatisierungssys‐
tem jährlich, erstmalig drei Jahre
nach Erstzulassung, wie folgt kontrol‐
lieren zu lassen:
■ Funktions- und Drucktest
■ Funktion der Heizung
■ Dichtheitsprüfung
■ Kontrolle der Antriebsriemen
■ Ablauf von Kondensator und Ver‐ dampfer reinigen
■ Leistungskontrolle
Page 107 of 191

Fahren und Bedienung105Fahren und
BedienungFahrhinweise ............................. 105
Starten ....................................... 105
Motorabgase .............................. 110
Schaltgetriebe ............................ 111
Automatisiertes Schaltgetriebe ..112
Bremsen .................................... 116
Fahrsysteme .............................. 118
Geschwindigkeitsregler .............. 119
Erfassungssysteme ...................121
Kraftstoffe .................................. 123
Abschleppen .............................. 127Fahrhinweise
Kontrolle über das
Fahrzeug
Fahrzeug niemals mit
abgestelltem Motor rollen
lassen (außer bei Autostop) Viele Systeme funktionieren dann
nicht (z. B. Bremskraftverstärker, Ser‐
volenkung). Sie gefährden sich und
andere. Bei einem Autostop funktio‐
nieren alle Systeme, aber die Lenk‐
unterstützung wird kontrolliert redu‐
ziert und die Fahrzeuggeschwindig‐
keit verringert.
Stopp-Start-Automatik 3 107.
Pedale
Um den vollen Pedalweg zu gewähr‐
leisten, dürfen im Bereich der Pedale
keine Fußmatten liegen.Starten
Einfahren Während den ersten Fahrten nicht
unnötig scharf bremsen.
Während der ersten Fahrt kann es zu
Rauchentwicklung kommen, da
Wachs und Öl aus der Abgasanlage
verdampfen. Das Fahrzeug nach der
ersten Fahrt im Freien abstellen und
Dämpfe nicht einatmen.
Während des Einfahrens verbraucht
das Fahrzeug eventuell mehr Kraft‐ stoff und Motoröl und der Reinigungs‐
vorgang des Diesel-Partikelfilters fin‐
det öfter statt. Unter Umständen ist
kein Autostop möglich, damit sich die
Batterie aufladen kann.
Diesel-Partikelfilter 3 110.
Page 108 of 191

106Fahren und BedienungZündschlossstellungenSTOP=Lenkradsperre gelöst,
Zündung ausMAR=Zündung ein, bei Diesel‐
motor: VorglühenAVV=AnlassenMotor anlassen
Schaltgetriebe: Kupplung und
Bremse betätigen.
Automatisiertes Schaltgetriebe: Bremse betätigen, das Getriebe
schaltet automatisch in N (Neutral‐
stellung)
Gaspedal nicht betätigen.
Dieselmotor: Drehen Sie den Schlüs‐
sel zum Vorglühen auf MAR, bis die
Kontrollleuchte ! erlischt.
Drehen Sie den Schlüssel kurz auf
AVV und lassen Sie ihn wieder los.
Drehen Sie vor einem Neustart oder
zum Abstellen des Motors den
Schlüssel wieder auf STOP.
Autostopp
Bei einem Autostopp wird der Motor
automatisch durch Betätigen des
Kupplungspedals gestartet. Fahr‐
zeuge mit automatisiertem Schaltge‐
triebe (MTA): Schalten in einen Vor‐
wärtsgang, Loslassen des Brems‐
pedals oder Bewegen des Hebels auf + , – oder R, um einen automatischen
Neustart zu aktivieren.
Stopp-Start-Automatik 3 107.
Das Fahrzeug bei niedrigen
Temperaturen starten Dieselmotoren lassen sich ohne zu‐
sätzliche Heizung noch bei niedrigen
Temperaturen bis -25 °C und Benzin‐
motoren bei bis -30 °C anlassen.
Dazu sind ein Motoröl mit der pas‐
senden Viskosität, der richtige Kraft‐
stoff, ein gut gewartetes Fahrzeug
und eine ausreichend geladene Bat‐
terie erforderlich.
Page 109 of 191

Fahren und Bedienung107
Aufwärmen des TurbomotorsBeim Anfahren kann die Motordreh‐
zahl für kurze Zeit begrenzt sein, ins‐
besondere wenn der Motor kalt ist.
Durch diese Begrenzung kann das
Schmiersystem zunächst den Motor vollständig schützen.
Motor abstellen
Kraftstoffabschaltung Bei einem Aufprall ab einer gewissenStärke wird die Kraftstoffzufuhr aus
Sicherheitsgründen automatisch ab‐
geschaltet und der Motor abgestellt.
Unter Umständen wird auch eine ent‐
sprechende Warnmeldung im Driver
Information Center angezeigt 3 81.
Hinweis
Darüber hinaus wird das Fahrzeug
automatisch verriegelt und die In‐
nenbeleuchtung wird eingeschaltet.
Den Zündschlüssel in Stellung
STOP drehen, um ein Entladen der
Batterie zu verhindern, und umge‐
hend Hilfe einer Werkstatt in An‐
spruch nehmen. Das Fahrzeug aufaustretenden Kraftstoff im Motor‐
raum, unter dem Fahrzeug und rund
um den Tank überprüfen lassen.
Kraftstoffabschaltung zurücksetzen
und Fahrzeug wieder fahrbereit ma‐
chen:
1. Zündschlüssel in Stellung MAR
drehen 3 106
2. Rechten Blinker vollständig betä‐ tigen 3 93
3. Rechten Blinker ausschalten
4. Linken Blinker vollständig betäti‐ gen
5. Linken Blinker ausschalten
6. Schritte 2, 3, 4 und 5 wiederholen.
7. Zündschlüssel in Stellung STOP
drehen.9 Gefahr
Wenn es im Fahrzeug nach Kraft‐
stoff riecht oder Kraftstoff austritt, die Ursache dieses Problems so‐
fort in einer Werkstatt beheben
lassen. Die Kraftstoffabschaltung
nicht zurücksetzen, da Brandge‐
fahr besteht.
Meldungen des Kraftstoffsystems 3 88.
Schubabschaltung Bei Schubbetrieb, d. h. wenn dasFahrzeug mit eingelegtem Gang,
aber ohne Betätigung des Gaspedals
gefahren wird, wird die Kraftstoffzu‐
fuhr automatisch abgeschaltet.
Stopp-Start-System Die Stopp-Start-Automatik trägt dazu
bei, Kraftstoff zu sparen und die Ab‐
gase zu reduzieren. Unter passenden Bedingungen schaltet sie den Motor
ab, sobald das Fahrzeug langsam
fährt oder stillsteht, z. B. an einer Am‐
pel oder in einem Stau. Sie startet den
Motor automatisch, sobald das Kupp‐ lungspedal betätigt wird.
Page 110 of 191

108Fahren und Bedienung
Ein Batteriesensor sorgt dafür, dass
nur dann ein Autostopp erfolgt, wenn
die Batterie für einen Neustart ausrei‐ chend geladen ist.
Einschalten Die Stopp-Start-Automatik ist verfüg‐bar, sobald der Motor eingeschaltet
ist, das Fahrzeug losfährt und die im
weiteren Verlauf dieses Abschnitts
beschriebenen Bedingungen erfüllt
sind.
AusschaltenDas Stopp-Start-System wird durch
Drücken der Taste ^ in der Mittelkon‐
sole manuell deaktiviert. Die LED in
der Taste leuchtet auf, um die Deak‐
tivierung zu betätigen.
Autostopp
Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich folgen‐
dermaßen ein Autostop aktivieren:
■ Kupplungspedal betätigen
■ Wählhebel auf Neutral stellen
■ Kupplungspedal loslassen
Der Motor wird bei eingeschalteter
Zündung abgeschaltet.Ein Autostopp wird angezeigt, wenn
die Kontrollleuchte ^ im Driver Infor‐
mation Center 3 81 blinkt.
Bei einem Autostopp bleiben Heiz‐ leistung und Bremskraft erhalten.Achtung
Bei einem Autostopp ist die Lenk‐
unterstützung möglicherweise
eingeschränkt.
Bedingungen für einen Autostopp
Die Stopp-Start-Automatik prüft, ob
alle folgenden Bedingungen erfüllt
sind. Andernfalls ist kein Autostopp
möglich.
■ die Stopp-Start-Automatik ist nicht manuell deaktiviert
■ die Motorhaube ist ganz geschlos‐ sen
■ die Fahrertür ist geschlossen und der Fahrer-Sicherheitsgurt ist an‐
gelegt
■ die Batterie ist ausreichend gela‐ den und funktionstüchtig
■ der Motor ist warm
