OPEL COMBO 2014 Betriebsanleitung (in German)

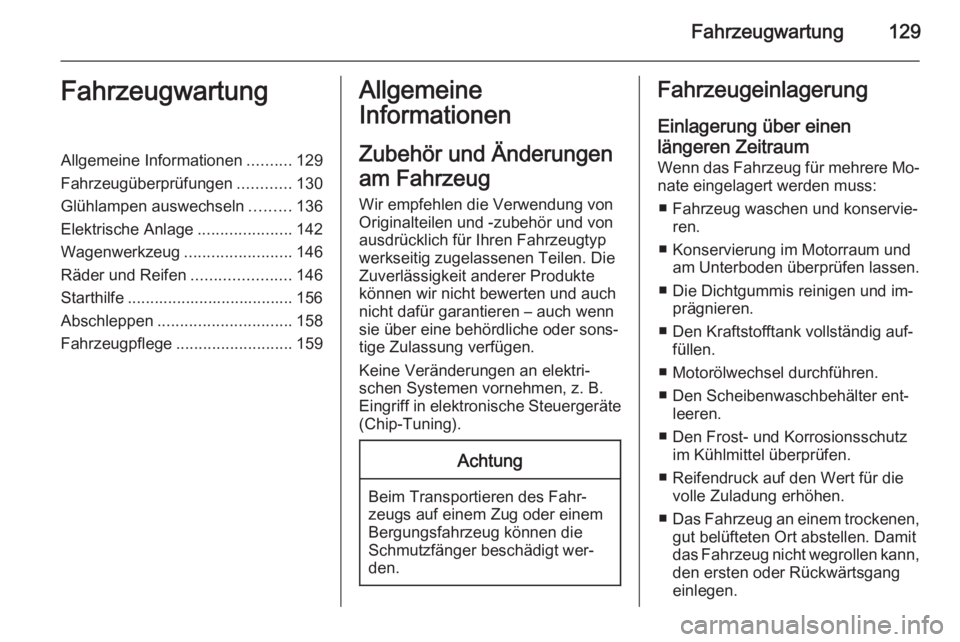

Fahrzeugwartung129FahrzeugwartungAllgemeine Informationen..........129
Fahrzeugüberprüfungen ............130
Glühlampen auswechseln .........136
Elektrische Anlage .....................142
Wagenwerkzeug ........................146
Räder und Reifen ......................146
Starthilfe ..................................... 156
Abschleppen .............................. 158
Fahrzeugpflege .......................... 159Allgemeine
Informationen
Zubehör und Änderungen
am Fahrzeug Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp werkseitig zugelassenen Teilen. Die
Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch
nicht dafür garantieren – auch wenn
sie über eine behördliche oder sons‐
tige Zulassung verfügen.
Keine Veränderungen an elektri‐
schen Systemen vornehmen, z. B.
Eingriff in elektronische Steuergeräte (Chip-Tuning).Achtung
Beim Transportieren des Fahr‐zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt wer‐
den.
Fahrzeugeinlagerung
Einlagerung über einen
längeren Zeitraum Wenn das Fahrzeug für mehrere Mo‐
nate eingelagert werden muss:
■ Fahrzeug waschen und konservie‐ ren.
■ Konservierung im Motorraum und am Unterboden überprüfen lassen.
■ Die Dichtgummis reinigen und im‐ prägnieren.
■ Den Kraftstofftank vollständig auf‐ füllen.
■ Motorölwechsel durchführen.
■ Den Scheibenwaschbehälter ent‐ leeren.
■ Den Frost- und Korrosionsschutz im Kühlmittel überprüfen.
■ Reifendruck auf den Wert für die volle Zuladung erhöhen.
■ Das Fahrzeug an einem trockenen,
gut belüfteten Ort abstellen. Damit
das Fahrzeug nicht wegrollen kann,
den ersten oder Rückwärtsgang einlegen.

130Fahrzeugwartung

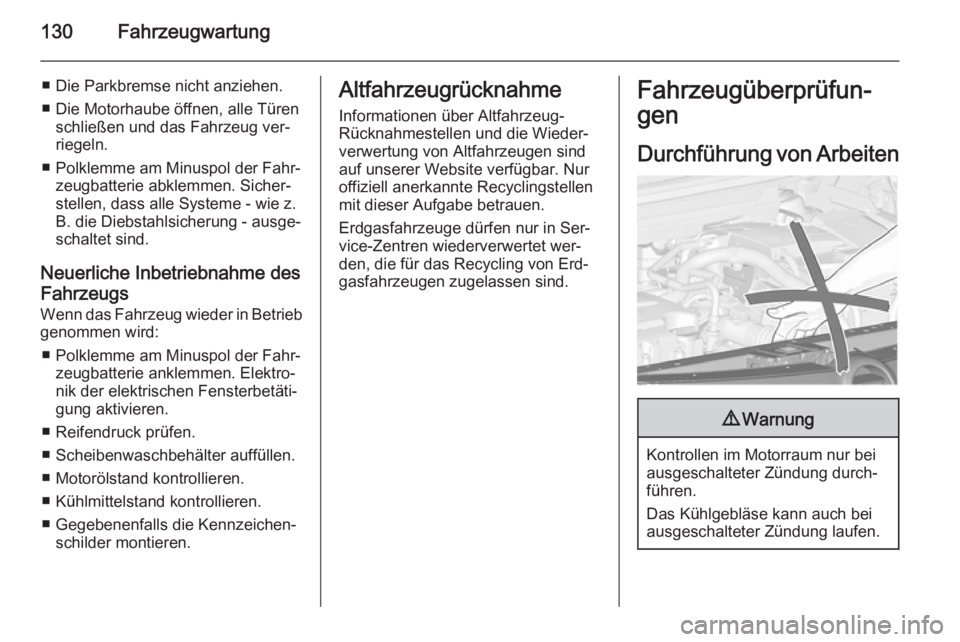

■ Die Parkbremse nicht anziehen.
■ Die Motorhaube öffnen, alle Türen schließen und das Fahrzeug ver‐
riegeln.
■ Polklemme am Minuspol der Fahr‐ zeugbatterie abklemmen. Sicher‐stellen, dass alle Systeme - wie z.
B. die Diebstahlsicherung - ausge‐
schaltet sind.
Neuerliche Inbetriebnahme des
Fahrzeugs
Wenn das Fahrzeug wieder in Betrieb
genommen wird:
■ Polklemme am Minuspol der Fahr‐ zeugbatterie anklemmen. Elektro‐
nik der elektrischen Fensterbetäti‐
gung aktivieren.
■ Reifendruck prüfen.
■ Scheibenwaschbehälter auffüllen.
■ Motorölstand kontrollieren.
■ Kühlmittelstand kontrollieren.
■ Gegebenenfalls die Kennzeichen‐ schilder montieren.Altfahrzeugrücknahme
Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen sind
auf unserer Website verfügbar. Nur
offiziell anerkannte Recyclingstellen
mit dieser Aufgabe betrauen.
Erdgasfahrzeuge dürfen nur in Ser‐
vice-Zentren wiederverwertet wer‐
den, die für das Recycling von Erd‐
gasfahrzeugen zugelassen sind.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.

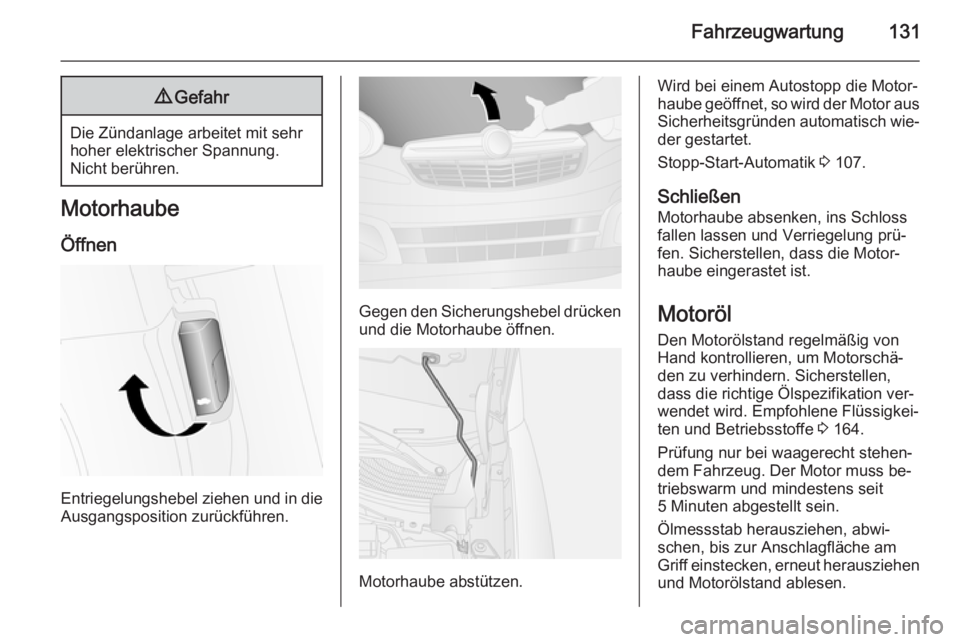

Fahrzeugwartung1319Gefahr
Die Zündanlage arbeitet mit sehr
hoher elektrischer Spannung.
Nicht berühren.
Motorhaube
Öffnen
Entriegelungshebel ziehen und in die
Ausgangsposition zurückführen.
Gegen den Sicherungshebel drücken und die Motorhaube öffnen.
Motorhaube abstützen.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch wie‐ der gestartet.
Stopp-Start-Automatik 3 107.
Schließen
Motorhaube absenken, ins Schloss
fallen lassen und Verriegelung prü‐
fen. Sicherstellen, dass die Motor‐
haube eingerastet ist.
Motoröl Den Motorölstand regelmäßig von
Hand kontrollieren, um Motorschä‐
den zu verhindern. Sicherstellen,
dass die richtige Ölspezifikation ver‐
wendet wird. Empfohlene Flüssigkei‐
ten und Betriebsstoffe 3 164.
Prüfung nur bei waagerecht stehen‐
dem Fahrzeug. Der Motor muss be‐ triebswarm und mindestens seit
5 Minuten abgestellt sein.
Ölmessstab herausziehen, abwi‐
schen, bis zur Anschlagfläche am
Griff einstecken, erneut herausziehen
und Motorölstand ablesen.

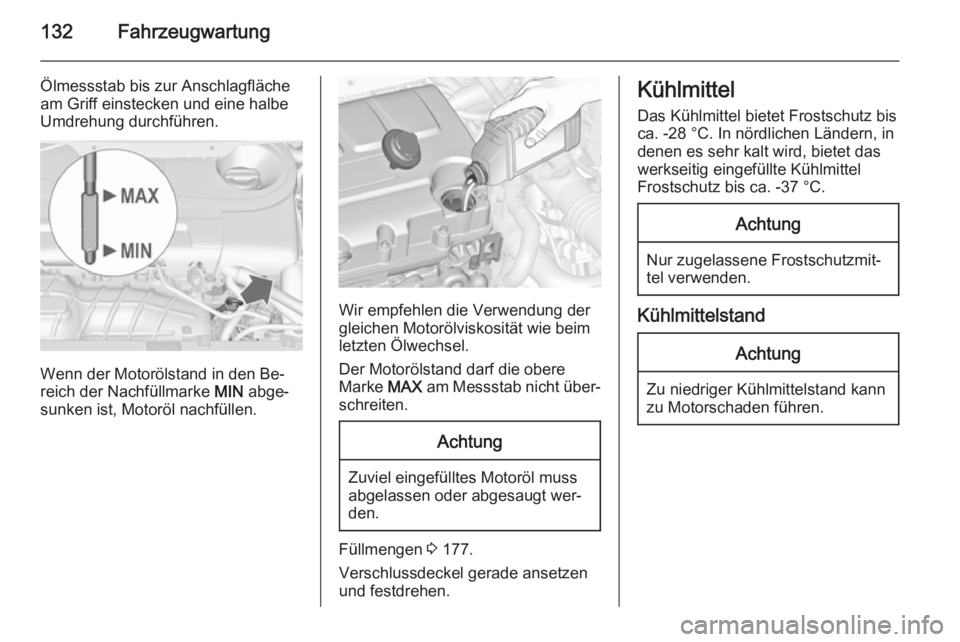

132Fahrzeugwartung
Ölmessstab bis zur Anschlagfläche
am Griff einstecken und eine halbe
Umdrehung durchführen.
Wenn der Motorölstand in den Be‐
reich der Nachfüllmarke MIN abge‐
sunken ist, Motoröl nachfüllen.
Wir empfehlen die Verwendung der
gleichen Motorölviskosität wie beim
letzten Ölwechsel.
Der Motorölstand darf die obere
Marke MAX am Messstab nicht über‐
schreiten.
Achtung
Zuviel eingefülltes Motoröl muss
abgelassen oder abgesaugt wer‐
den.
Füllmengen 3 177.
Verschlussdeckel gerade ansetzen und festdrehen.
Kühlmittel
Das Kühlmittel bietet Frostschutz bis
ca. -28 °C. In nördlichen Ländern, in
denen es sehr kalt wird, bietet das
werkseitig eingefüllte Kühlmittel
Frostschutz bis ca. -37 °C.Achtung
Nur zugelassene Frostschutzmit‐
tel verwenden.
Kühlmittelstand
Achtung
Zu niedriger Kühlmittelstand kann
zu Motorschaden führen.

Fahrzeugwartung133

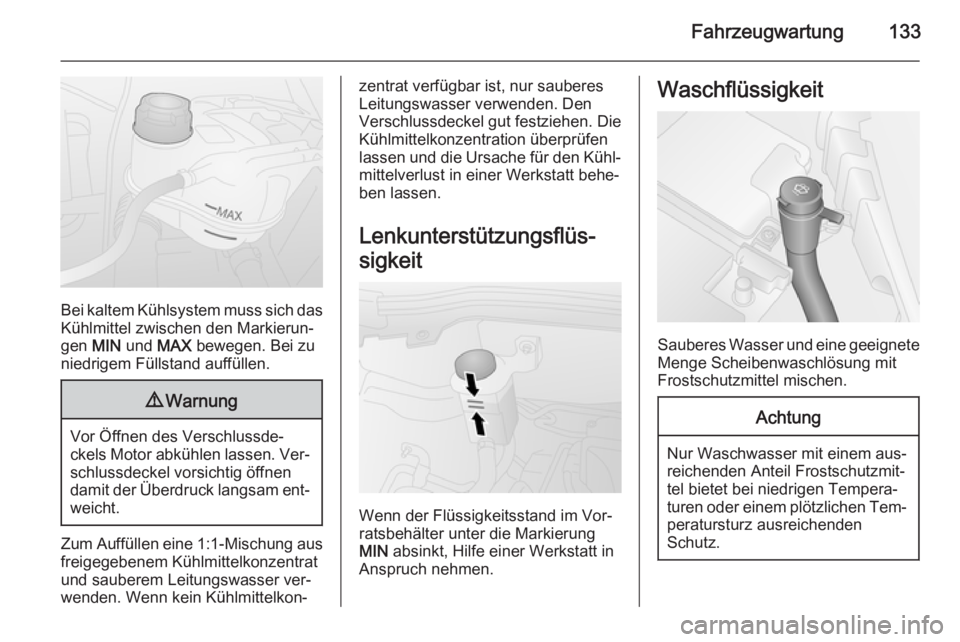

Bei kaltem Kühlsystem muss sich das
Kühlmittel zwischen den Markierun‐
gen MIN und MAX bewegen. Bei zu
niedrigem Füllstand auffüllen.
9 Warnung
Vor Öffnen des Verschlussde‐
ckels Motor abkühlen lassen. Ver‐ schlussdeckel vorsichtig öffnen
damit der Überdruck langsam ent‐
weicht.
Zum Auffüllen eine 1:1-Mischung aus freigegebenem Kühlmittelkonzentrat
und sauberem Leitungswasser ver‐
wenden. Wenn kein Kühlmittelkon‐
zentrat verfügbar ist, nur sauberes
Leitungswasser verwenden. Den
Verschlussdeckel gut festziehen. Die
Kühlmittelkonzentration überprüfen
lassen und die Ursache für den Kühl‐
mittelverlust in einer Werkstatt behe‐
ben lassen.
Lenkunterstützungsflüs‐
sigkeit
Wenn der Flüssigkeitsstand im Vor‐
ratsbehälter unter die Markierung
MIN absinkt, Hilfe einer Werkstatt in
Anspruch nehmen.
Waschflüssigkeit
Sauberes Wasser und eine geeignete
Menge Scheibenwaschlösung mit
Frostschutzmittel mischen.
Achtung
Nur Waschwasser mit einem aus‐
reichenden Anteil Frostschutzmit‐
tel bietet bei niedrigen Tempera‐
turen oder einem plötzlichen Tem‐ peratursturz ausreichenden
Schutz.

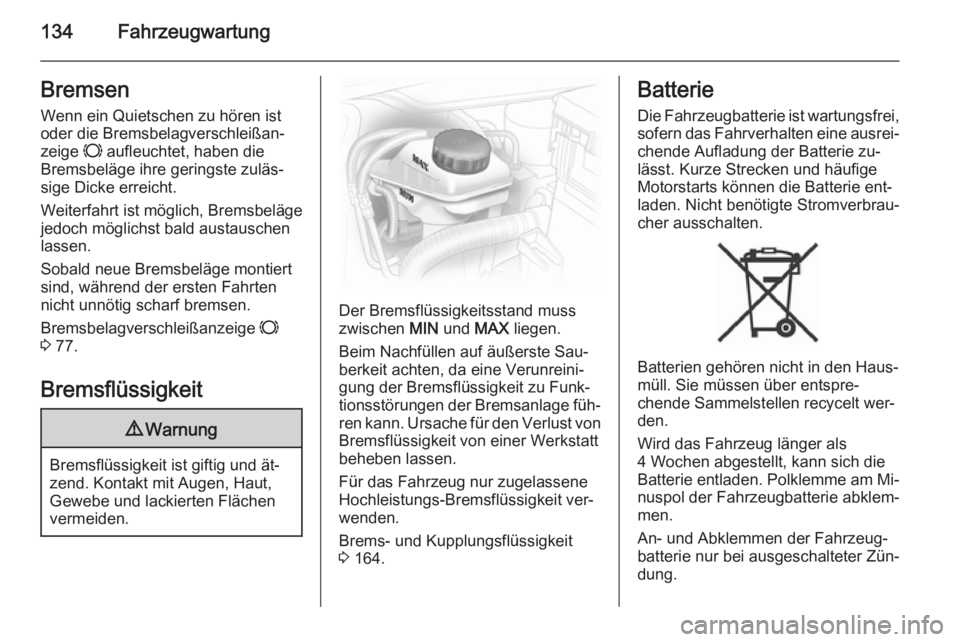

134FahrzeugwartungBremsen
Wenn ein Quietschen zu hören ist
oder die Bremsbelagverschleißan‐
zeige F aufleuchtet, haben die
Bremsbeläge ihre geringste zuläs‐ sige Dicke erreicht.
Weiterfahrt ist möglich, Bremsbeläge jedoch möglichst bald austauschen
lassen.
Sobald neue Bremsbeläge montiert
sind, während der ersten Fahrten
nicht unnötig scharf bremsen.
Bremsbelagverschleißanzeige F
3 77.
Bremsflüssigkeit9 Warnung
Bremsflüssigkeit ist giftig und ät‐
zend. Kontakt mit Augen, Haut,
Gewebe und lackierten Flächen
vermeiden.
Der Bremsflüssigkeitsstand muss zwischen MIN und MAX liegen.
Beim Nachfüllen auf äußerste Sau‐ berkeit achten, da eine Verunreini‐
gung der Bremsflüssigkeit zu Funk‐
tionsstörungen der Bremsanlage füh‐
ren kann. Ursache für den Verlust von Bremsflüssigkeit von einer Werkstatt
beheben lassen.
Für das Fahrzeug nur zugelassene
Hochleistungs-Bremsflüssigkeit ver‐
wenden.
Brems- und Kupplungsflüssigkeit
3 164.
Batterie
Die Fahrzeugbatterie ist wartungsfrei, sofern das Fahrverhalten eine ausrei‐
chende Aufladung der Batterie zu‐
lässt. Kurze Strecken und häufige
Motorstarts können die Batterie ent‐
laden. Nicht benötigte Stromverbrau‐
cher ausschalten.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen recycelt wer‐
den.
Wird das Fahrzeug länger als
4 Wochen abgestellt, kann sich die
Batterie entladen. Polklemme am Mi‐ nuspol der Fahrzeugbatterie abklem‐
men.
An- und Abklemmen der Fahrzeug‐
batterie nur bei ausgeschalteter Zün‐
dung.

Fahrzeugwartung135

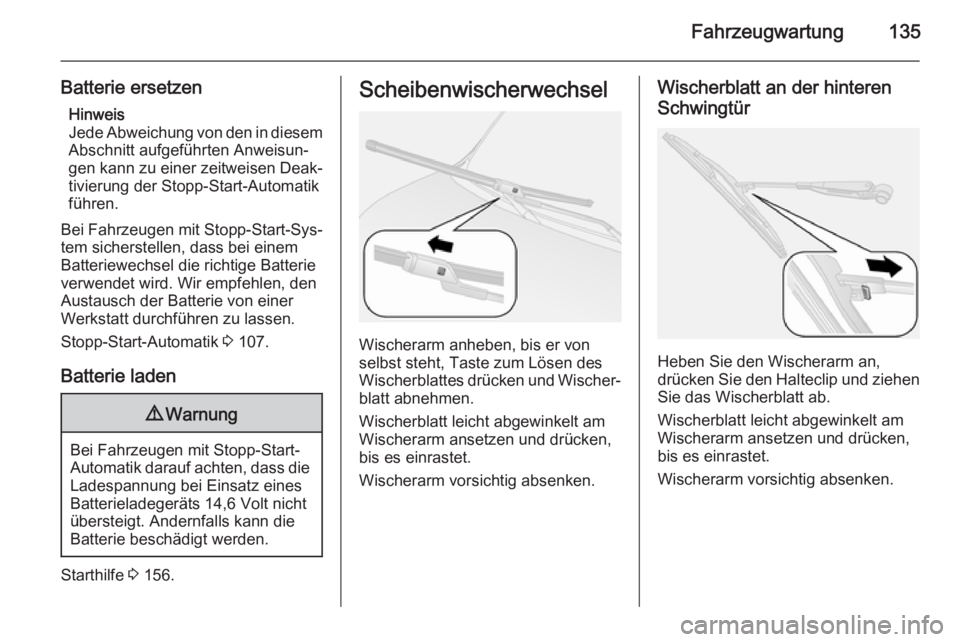

Batterie ersetzenHinweis
Jede Abweichung von den in diesem
Abschnitt aufgeführten Anweisun‐
gen kann zu einer zeitweisen Deak‐
tivierung der Stopp-Start-Automatik
führen.
Bei Fahrzeugen mit Stopp-Start-Sys‐
tem sicherstellen, dass bei einem
Batteriewechsel die richtige Batterie
verwendet wird. Wir empfehlen, den Austausch der Batterie von einer
Werkstatt durchführen zu lassen.
Stopp-Start-Automatik 3 107.
Batterie laden9 Warnung
Bei Fahrzeugen mit Stopp-Start-
Automatik darauf achten, dass die
Ladespannung bei Einsatz eines
Batterieladegeräts 14,6 Volt nicht
übersteigt. Andernfalls kann die
Batterie beschädigt werden.
Starthilfe 3 156.
Scheibenwischerwechsel
Wischerarm anheben, bis er von
selbst steht, Taste zum Lösen des
Wischerblattes drücken und Wischer‐ blatt abnehmen.
Wischerblatt leicht abgewinkelt am Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.
Wischerblatt an der hinteren
Schwingtür
Heben Sie den Wischerarm an,
drücken Sie den Halteclip und ziehen Sie das Wischerblatt ab.
Wischerblatt leicht abgewinkelt am Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.

136Fahrzeugwartung

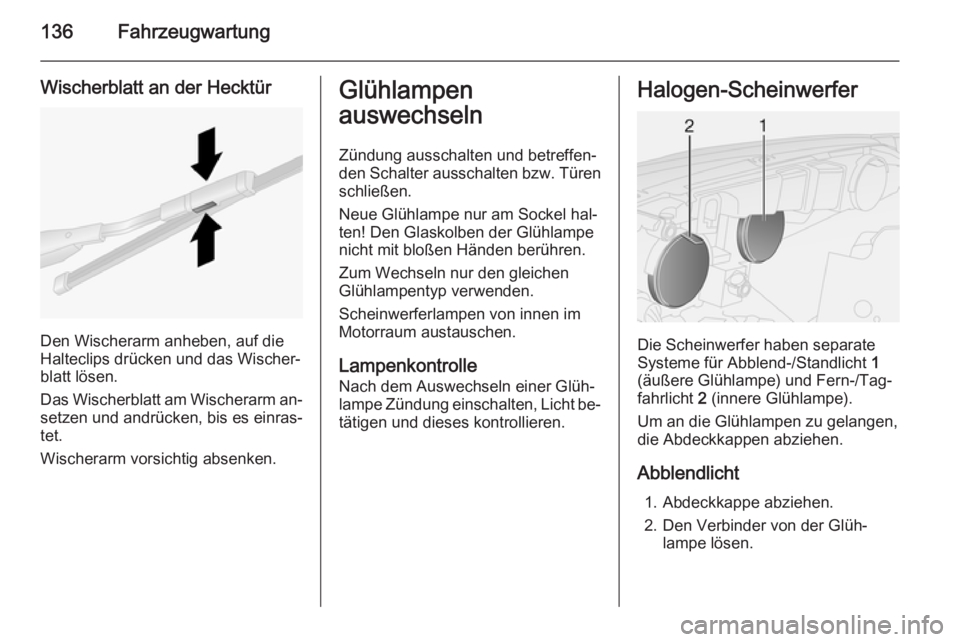

Wischerblatt an der Hecktür
Den Wischerarm anheben, auf die
Halteclips drücken und das Wischer‐
blatt lösen.
Das Wischerblatt am Wischerarm an‐
setzen und andrücken, bis es einras‐
tet.
Wischerarm vorsichtig absenken.
Glühlampen
auswechseln
Zündung ausschalten und betreffen‐den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel hal‐
ten! Den Glaskolben der Glühlampe
nicht mit bloßen Händen berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.
Lampenkontrolle
Nach dem Auswechseln einer Glüh‐
lampe Zündung einschalten, Licht be‐ tätigen und dieses kontrollieren.Halogen-Scheinwerfer
Die Scheinwerfer haben separate
Systeme für Abblend-/Standlicht 1
(äußere Glühlampe) und Fern-/Tag‐
fahrlicht 2 (innere Glühlampe).
Um an die Glühlampen zu gelangen,
die Abdeckkappen abziehen.
Abblendlicht 1. Abdeckkappe abziehen.
2. Den Verbinder von der Glüh‐ lampe lösen.

Fahrzeugwartung137

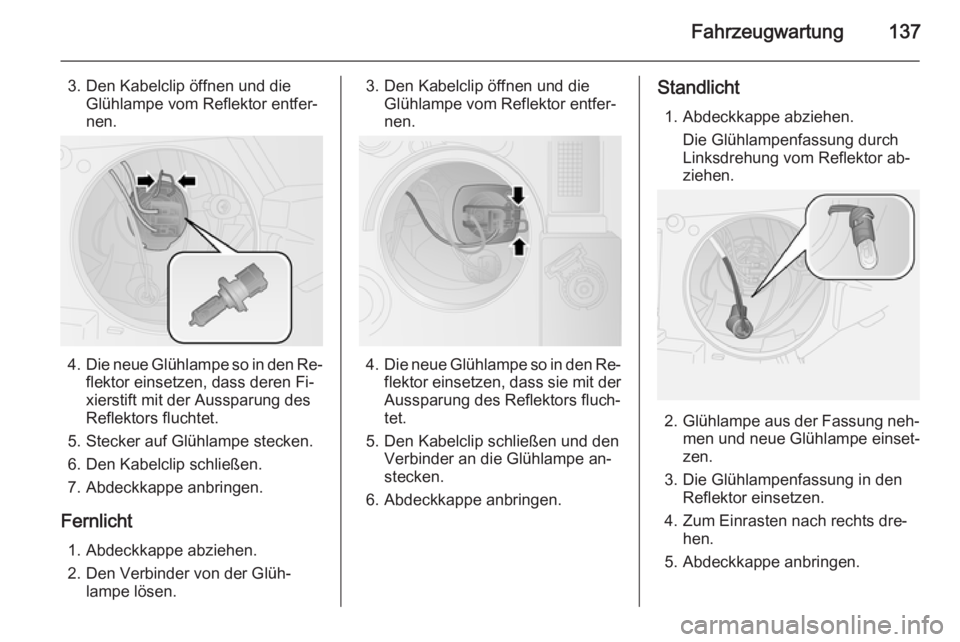

3. Den Kabelclip öffnen und dieGlühlampe vom Reflektor entfer‐
nen.
4. Die neue Glühlampe so in den Re‐
flektor einsetzen, dass deren Fi‐
xierstift mit der Aussparung des
Reflektors fluchtet.
5. Stecker auf Glühlampe stecken.
6. Den Kabelclip schließen.
7. Abdeckkappe anbringen.
Fernlicht 1. Abdeckkappe abziehen.
2. Den Verbinder von der Glüh‐ lampe lösen.
3. Den Kabelclip öffnen und die Glühlampe vom Reflektor entfer‐
nen.
4. Die neue Glühlampe so in den Re‐
flektor einsetzen, dass sie mit der Aussparung des Reflektors fluch‐
tet.
5. Den Kabelclip schließen und den Verbinder an die Glühlampe an‐
stecken.
6. Abdeckkappe anbringen.
Standlicht
1. Abdeckkappe abziehen. Die Glühlampenfassung durch
Linksdrehung vom Reflektor ab‐
ziehen.
2. Glühlampe aus der Fassung neh‐
men und neue Glühlampe einset‐
zen.
3. Die Glühlampenfassung in den Reflektor einsetzen.
4. Zum Einrasten nach rechts dre‐ hen.
5. Abdeckkappe anbringen.

138Fahrzeugwartung

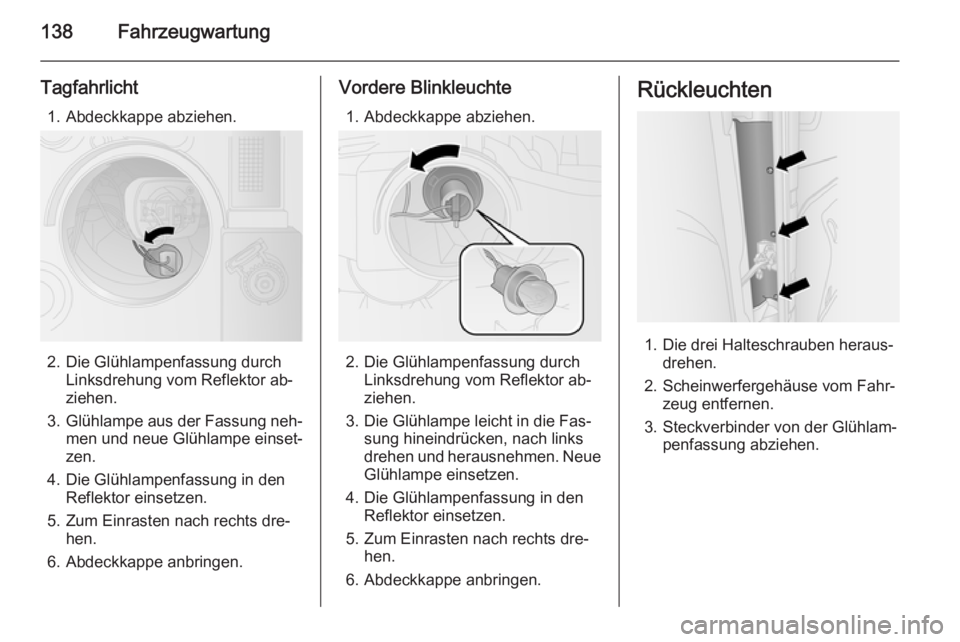

Tagfahrlicht1. Abdeckkappe abziehen.
2. Die Glühlampenfassung durch Linksdrehung vom Reflektor ab‐
ziehen.
3. Glühlampe aus der Fassung neh‐
men und neue Glühlampe einset‐
zen.
4. Die Glühlampenfassung in den Reflektor einsetzen.
5. Zum Einrasten nach rechts dre‐ hen.
6. Abdeckkappe anbringen.
Vordere Blinkleuchte
1. Abdeckkappe abziehen.
2. Die Glühlampenfassung durch Linksdrehung vom Reflektor ab‐
ziehen.
3. Die Glühlampe leicht in die Fas‐ sung hineindrücken, nach links
drehen und herausnehmen. Neue
Glühlampe einsetzen.
4. Die Glühlampenfassung in den Reflektor einsetzen.
5. Zum Einrasten nach rechts dre‐ hen.
6. Abdeckkappe anbringen.
Rückleuchten
1. Die drei Halteschrauben heraus‐ drehen.
2. Scheinwerfergehäuse vom Fahr‐ zeug entfernen.
3. Steckverbinder von der Glühlam‐ penfassung abziehen.
