Fahrzeugwartung139

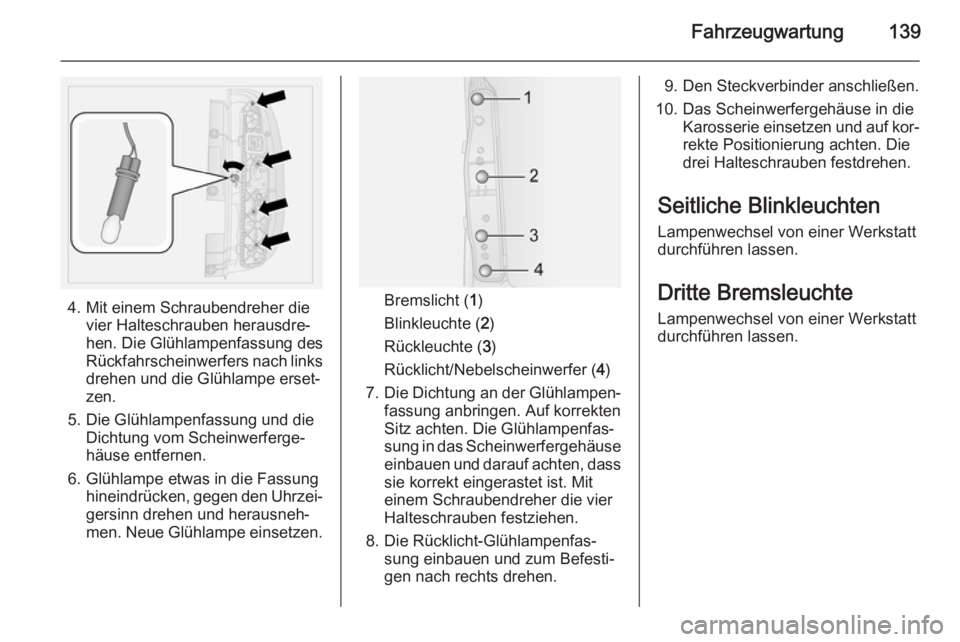

4. Mit einem Schraubendreher dievier Halteschrauben herausdre‐
hen. Die Glühlampenfassung des
Rückfahrscheinwerfers nach links drehen und die Glühlampe erset‐
zen.
5. Die Glühlampenfassung und die Dichtung vom Scheinwerferge‐
häuse entfernen.
6. Glühlampe etwas in die Fassung hineindrücken, gegen den Uhrzei‐
gersinn drehen und herausneh‐
men. Neue Glühlampe einsetzen.Bremslicht ( 1)
Blinkleuchte ( 2)
Rückleuchte ( 3)
Rücklicht/Nebelscheinwerfer ( 4)
7. Die Dichtung an der Glühlampen‐
fassung anbringen. Auf korrekten
Sitz achten. Die Glühlampenfas‐
sung in das Scheinwerfergehäuse einbauen und darauf achten, dass
sie korrekt eingerastet ist. Mit
einem Schraubendreher die vier
Halteschrauben festziehen.
8. Die Rücklicht-Glühlampenfas‐ sung einbauen und zum Befesti‐
gen nach rechts drehen.
9. Den Steckverbinder anschließen.
10. Das Scheinwerfergehäuse in die Karosserie einsetzen und auf kor‐rekte Positionierung achten. Die
drei Halteschrauben festdrehen.
Seitliche Blinkleuchten Lampenwechsel von einer Werkstatt
durchführen lassen.
Dritte Bremsleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.

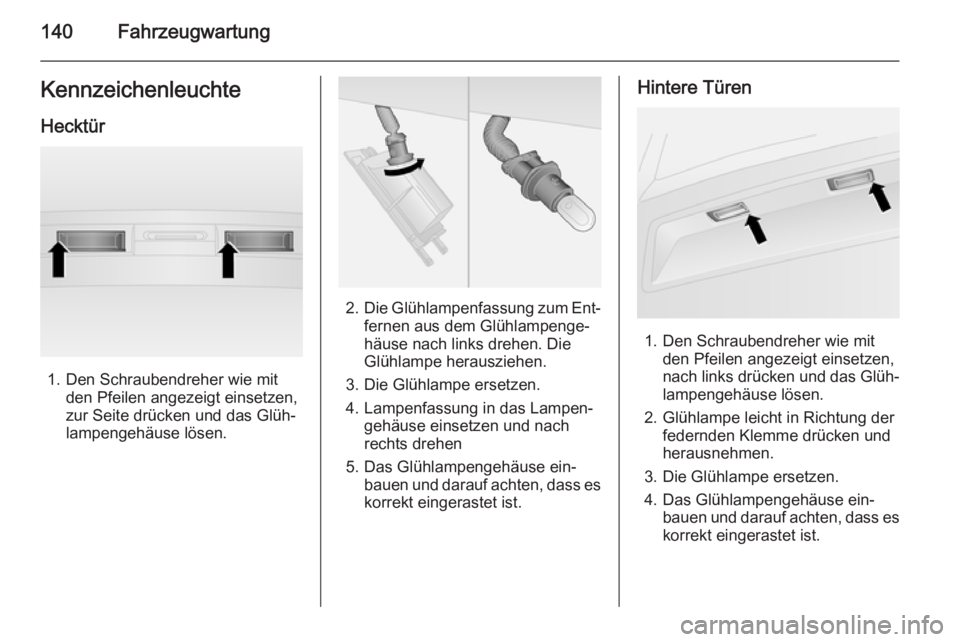

140FahrzeugwartungKennzeichenleuchte
Hecktür
1. Den Schraubendreher wie mit den Pfeilen angezeigt einsetzen,
zur Seite drücken und das Glüh‐
lampengehäuse lösen.
2. Die Glühlampenfassung zum Ent‐
fernen aus dem Glühlampenge‐
häuse nach links drehen. Die
Glühlampe herausziehen.
3. Die Glühlampe ersetzen.
4. Lampenfassung in das Lampen‐ gehäuse einsetzen und nach
rechts drehen
5. Das Glühlampengehäuse ein‐ bauen und darauf achten, dass eskorrekt eingerastet ist.
Hintere Türen
1. Den Schraubendreher wie mit den Pfeilen angezeigt einsetzen,
nach links drücken und das Glüh‐
lampengehäuse lösen.
2. Glühlampe leicht in Richtung der federnden Klemme drücken und
herausnehmen.
3. Die Glühlampe ersetzen.
4. Das Glühlampengehäuse ein‐ bauen und darauf achten, dass eskorrekt eingerastet ist.

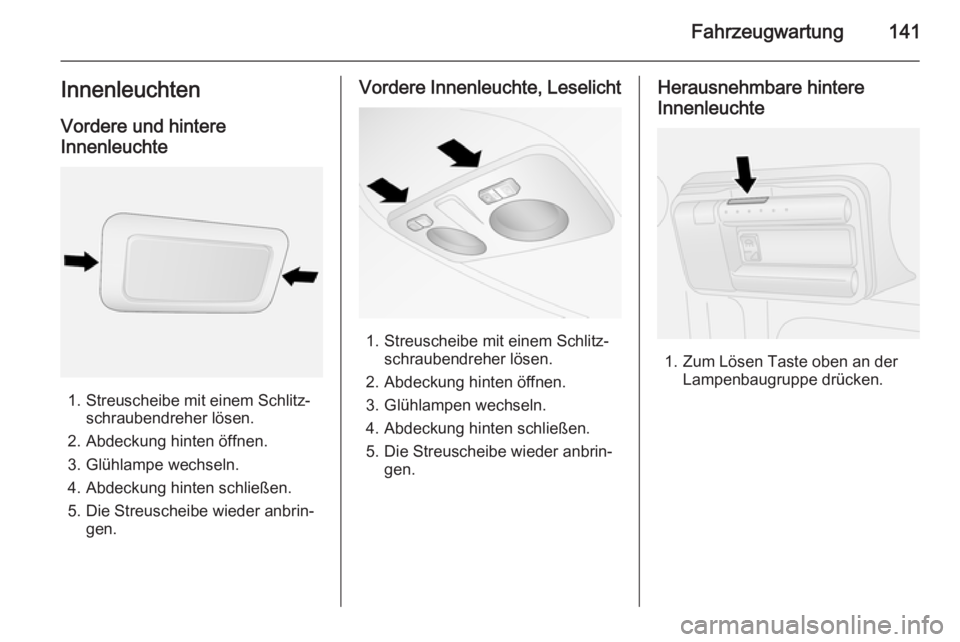

Fahrzeugwartung141Innenleuchten
Vordere und hintere
Innenleuchte
1. Streuscheibe mit einem Schlitz‐ schraubendreher lösen.
2. Abdeckung hinten öffnen.
3. Glühlampe wechseln.
4. Abdeckung hinten schließen.
5. Die Streuscheibe wieder anbrin‐ gen.
Vordere Innenleuchte, Leselicht
1. Streuscheibe mit einem Schlitz‐schraubendreher lösen.
2. Abdeckung hinten öffnen.
3. Glühlampen wechseln.
4. Abdeckung hinten schließen.
5. Die Streuscheibe wieder anbrin‐ gen.
Herausnehmbare hintere
Innenleuchte
1. Zum Lösen Taste oben an der Lampenbaugruppe drücken.

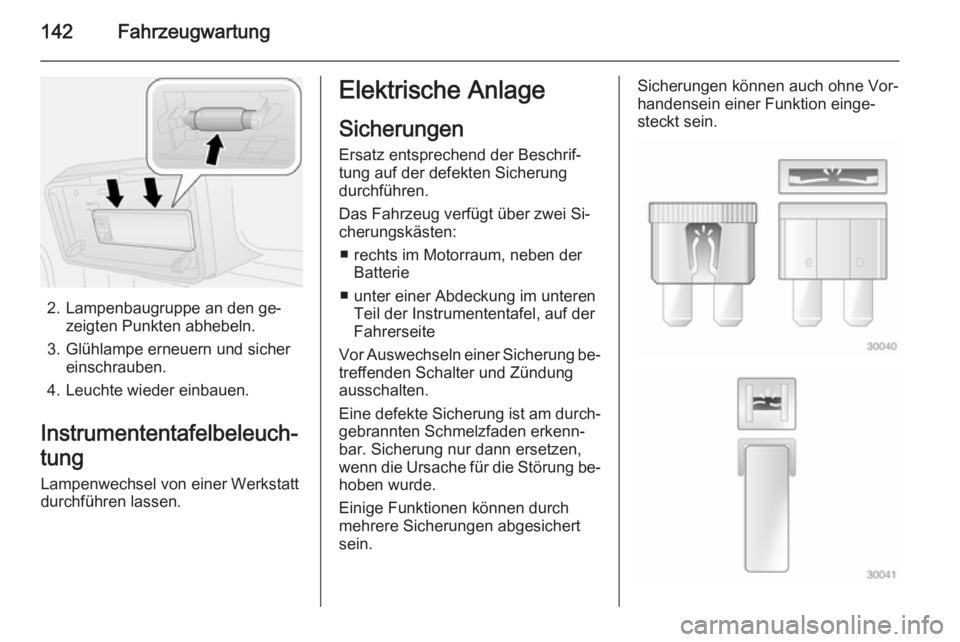

142Fahrzeugwartung
2. Lampenbaugruppe an den ge‐zeigten Punkten abhebeln.
3. Glühlampe erneuern und sicher einschrauben.
4. Leuchte wieder einbauen.
Instrumententafelbeleuch‐
tung Lampenwechsel von einer Werkstatt
durchführen lassen.
Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über zwei Si‐
cherungskästen:
■ rechts im Motorraum, neben der Batterie
■ unter einer Abdeckung im unteren Teil der Instrumententafel, auf der
Fahrerseite
Vor Auswechseln einer Sicherung be‐ treffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐ gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.

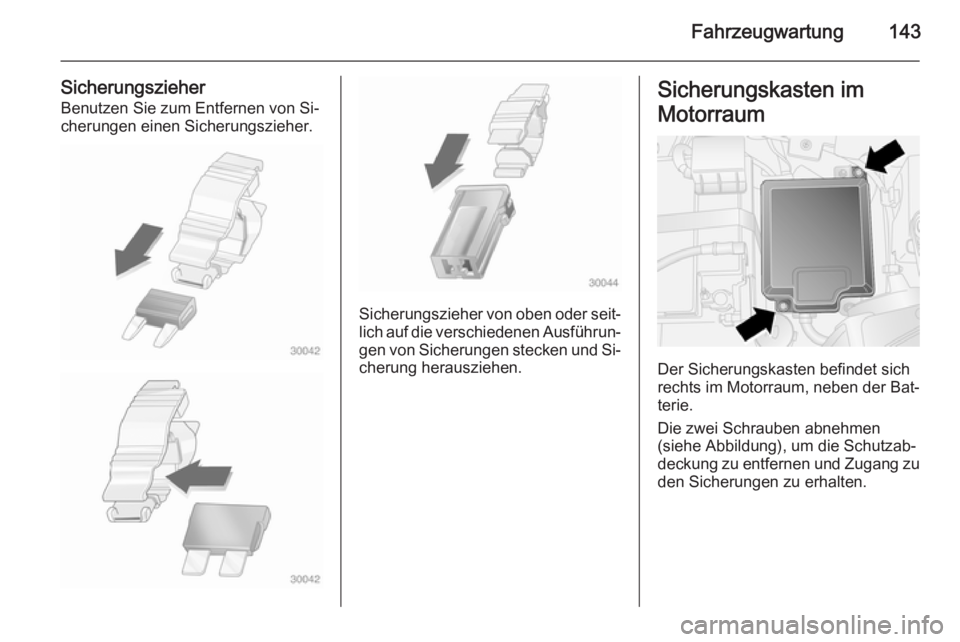

Fahrzeugwartung143
SicherungszieherBenutzen Sie zum Entfernen von Si‐
cherungen einen Sicherungszieher.
Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und Si‐
cherung herausziehen.
Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
rechts im Motorraum, neben der Bat‐
terie.
Die zwei Schrauben abnehmen
(siehe Abbildung), um die Schutzab‐
deckung zu entfernen und Zugang zu den Sicherungen zu erhalten.

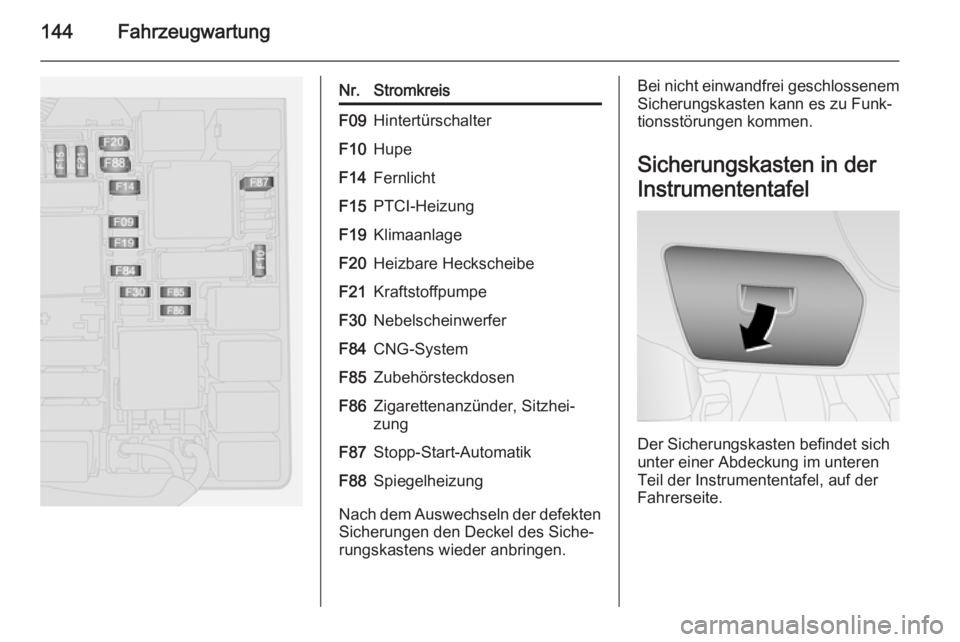

144Fahrzeugwartung
Nr.StromkreisF09HintertürschalterF10HupeF14FernlichtF15PTCI-HeizungF19KlimaanlageF20Heizbare HeckscheibeF21KraftstoffpumpeF30NebelscheinwerferF84CNG-SystemF85ZubehörsteckdosenF86Zigarettenanzünder, Sitzhei‐
zungF87Stopp-Start-AutomatikF88Spiegelheizung
Nach dem Auswechseln der defekten
Sicherungen den Deckel des Siche‐
rungskastens wieder anbringen.
Bei nicht einwandfrei geschlossenem Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der
Instrumententafel
Der Sicherungskasten befindet sich
unter einer Abdeckung im unteren
Teil der Instrumententafel, auf der
Fahrerseite.

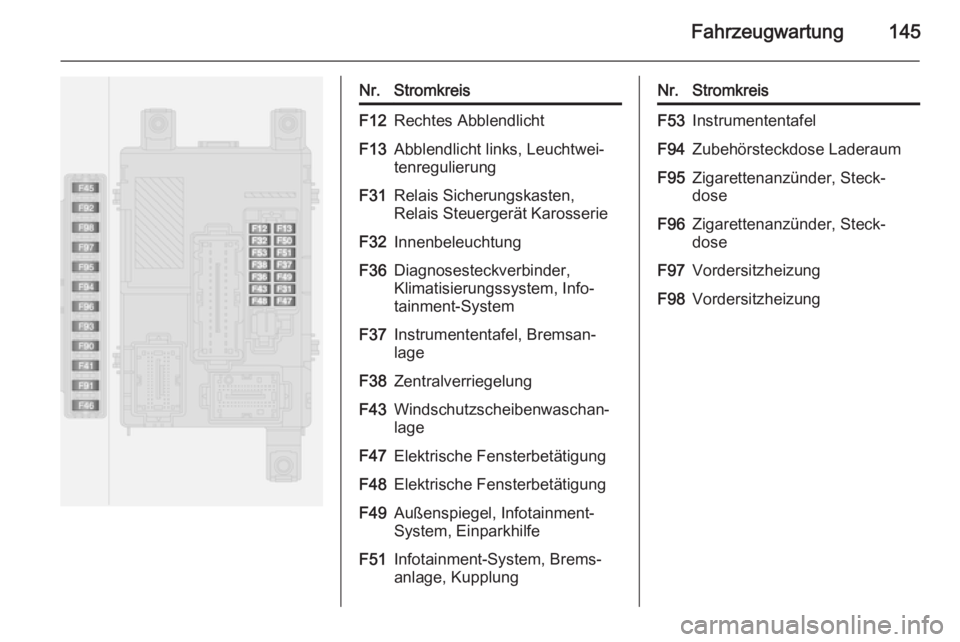

Fahrzeugwartung145
Nr.StromkreisF12Rechtes AbblendlichtF13Abblendlicht links, Leuchtwei‐
tenregulierungF31Relais Sicherungskasten,
Relais Steuergerät KarosserieF32InnenbeleuchtungF36Diagnosesteckverbinder,
Klimatisierungssystem, Info‐
tainment-SystemF37Instrumententafel, Bremsan‐
lageF38ZentralverriegelungF43Windschutzscheibenwaschan‐
lageF47Elektrische FensterbetätigungF48Elektrische FensterbetätigungF49Außenspiegel, Infotainment-
System, EinparkhilfeF51Infotainment-System, Brems‐
anlage, KupplungNr.StromkreisF53InstrumententafelF94Zubehörsteckdose LaderaumF95Zigarettenanzünder, Steck‐
doseF96Zigarettenanzünder, Steck‐
doseF97VordersitzheizungF98Vordersitzheizung

146FahrzeugwartungWagenwerkzeugLieferwagen
Das Wagenwerkzeug und der -heber
befinden sich im Stauraum hinter
dem Vordersitz. Vorderen Griff zie‐
hen und Sitz nach vorne schieben, um zu 3 35 zu gelangen.
Combi, Combo Tour
Werkzeug und Wagenheber sind hin‐
ter einer Tafel an der rechten Seite
des Laderaums untergebracht.
Radwechsel 3 151, Reserverad
3 153.
Räder und Reifen
Reifenzustand, Felgenzustand Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu Rei‐
fen- und Felgenschäden führen. Rei‐
fen beim Parken nicht am Bordstein
einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem Ver‐
schleiß Hilfe einer Werkstatt in An‐
spruch nehmen.
WinterreifenWinterreifen verbessern die Fahrsi‐cherheit bei Temperaturen unter
7 °C und sollten deshalb auf allen Rä‐
dern montiert werden.
Reifen der Größe 185/65 R 15,
195/65 R15 und 195/60 R 16 C sind
als Winterreifen zugelassen.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.

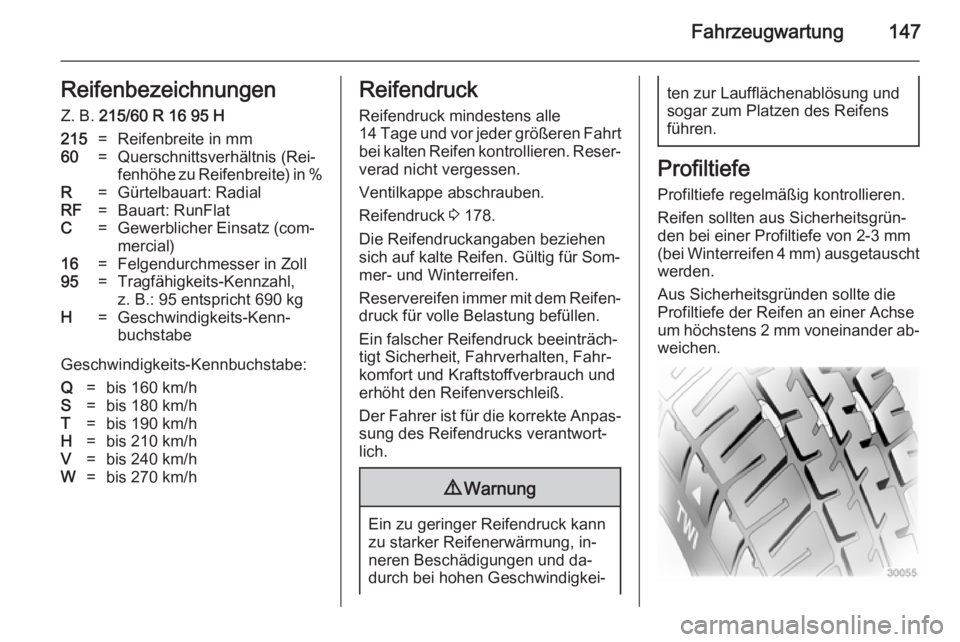

Fahrzeugwartung147ReifenbezeichnungenZ. B. 215/60 R 16 95 H215=Reifenbreite in mm60=Querschnittsverhältnis (Rei‐
fenhöhe zu Reifenbreite) in %R=Gürtelbauart: RadialRF=Bauart: RunFlatC=Gewerblicher Einsatz (com‐
mercial)16=Felgendurchmesser in Zoll95=Tragfähigkeits-Kennzahl,
z. B.: 95 entspricht 690 kgH=Geschwindigkeits-Kenn‐
buchstabe
Geschwindigkeits-Kennbuchstabe:
Q=bis 160 km/hS=bis 180 km/hT=bis 190 km/hH=bis 210 km/hV=bis 240 km/hW=bis 270 km/hReifendruck
Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt bei kalten Reifen kontrollieren. Reser‐
verad nicht vergessen.
Ventilkappe abschrauben.
Reifendruck 3 178.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für Som‐
mer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Belastung befüllen.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung, in‐
neren Beschädigungen und da‐
durch bei hohen Geschwindigkei‐
ten zur Laufflächenablösung und
sogar zum Platzen des Reifens
führen.
Profiltiefe
Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm (bei Winterreifen 4 mm) ausgetauscht
werden.
Aus Sicherheitsgründen sollte die
Profiltiefe der Reifen an einer Achse
um höchstens 2 mm voneinander ab‐ weichen.

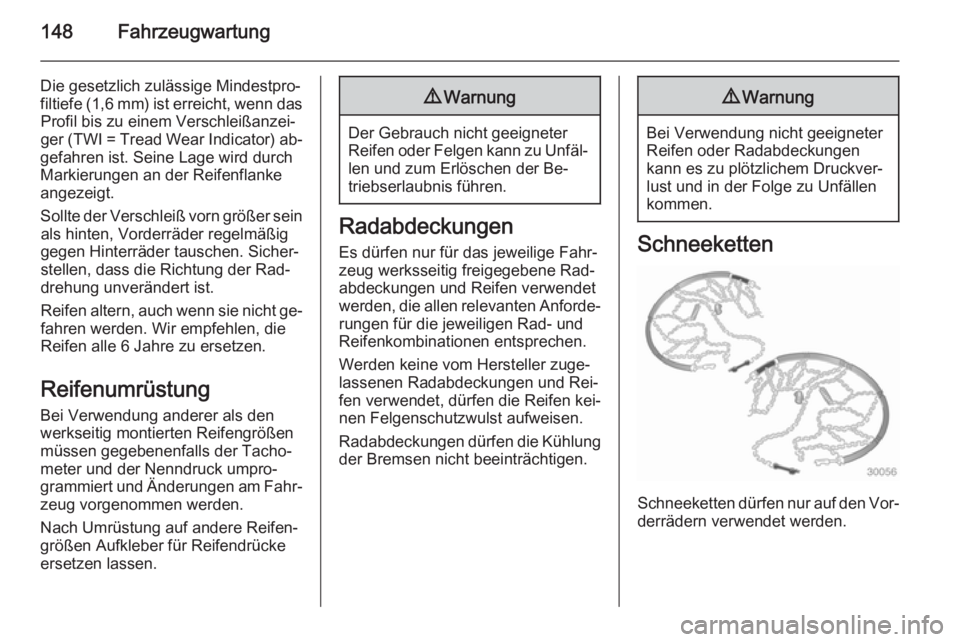

148Fahrzeugwartung
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator) ab‐
gefahren ist. Seine Lage wird durch
Markierungen an der Reifenflanke
angezeigt.
Sollte der Verschleiß vorn größer sein als hinten, Vorderräder regelmäßig
gegen Hinterräder tauschen. Sicher‐
stellen, dass die Richtung der Rad‐
drehung unverändert ist.
Reifen altern, auch wenn sie nicht ge‐
fahren werden. Wir empfehlen, die
Reifen alle 6 Jahre zu ersetzen.
Reifenumrüstung
Bei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls der Tacho‐
meter und der Nenndruck umpro‐
grammiert und Änderungen am Fahr‐ zeug vorgenommen werden.
Nach Umrüstung auf andere Reifen‐
größen Aufkleber für Reifendrücke
ersetzen lassen.9 Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der Be‐
triebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene Rad‐
abdeckungen und Reifen verwendet
werden, die allen relevanten Anforde‐ rungen für die jeweiligen Rad- und
Reifenkombinationen entsprechen.
Werden keine vom Hersteller zuge‐
lassenen Radabdeckungen und Rei‐
fen verwendet, dürfen die Reifen kei‐
nen Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung
der Bremsen nicht beeinträchtigen.
9 Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Schneeketten
Schneeketten dürfen nur auf den Vor‐
derrädern verwendet werden.
