OPEL COMBO 2016 Betriebsanleitung (in German)

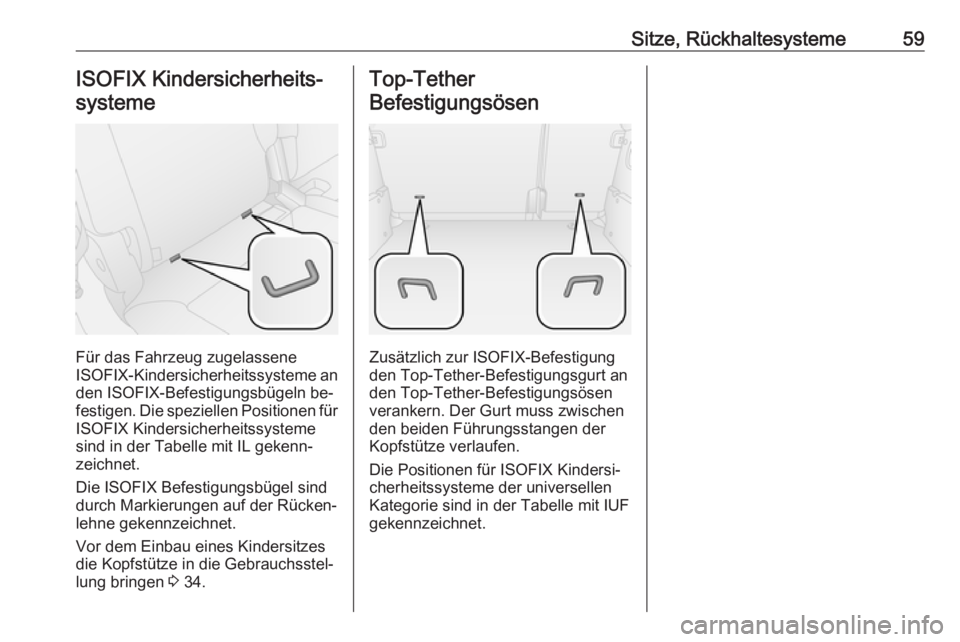

Sitze, Rückhaltesysteme59ISOFIX Kindersicherheits‐
systeme
Für das Fahrzeug zugelassene
ISOFIX -Kindersicherheitssysteme an
den ISOFIX-Befestigungsbügeln be‐
festigen. Die speziellen Positionen für
ISOFIX Kindersicherheitssysteme
sind in der Tabelle mit IL gekenn‐
zeichnet.
Die ISOFIX Befestigungsbügel sind durch Markierungen auf der Rücken‐
lehne gekennzeichnet.
Vor dem Einbau eines Kindersitzes
die Kopfstütze in die Gebrauchsstel‐
lung bringen 3 34.
Top-Tether
Befestigungsösen
Zusätzlich zur ISOFIX-Befestigung
den Top-Tether-Befestigungsgurt an
den Top-Tether-Befestigungsösen
verankern. Der Gurt muss zwischen
den beiden Führungsstangen der
Kopfstütze verlaufen.
Die Positionen für ISOFIX Kindersi‐
cherheitssysteme der universellen Kategorie sind in der Tabelle mit IUF
gekennzeichnet.

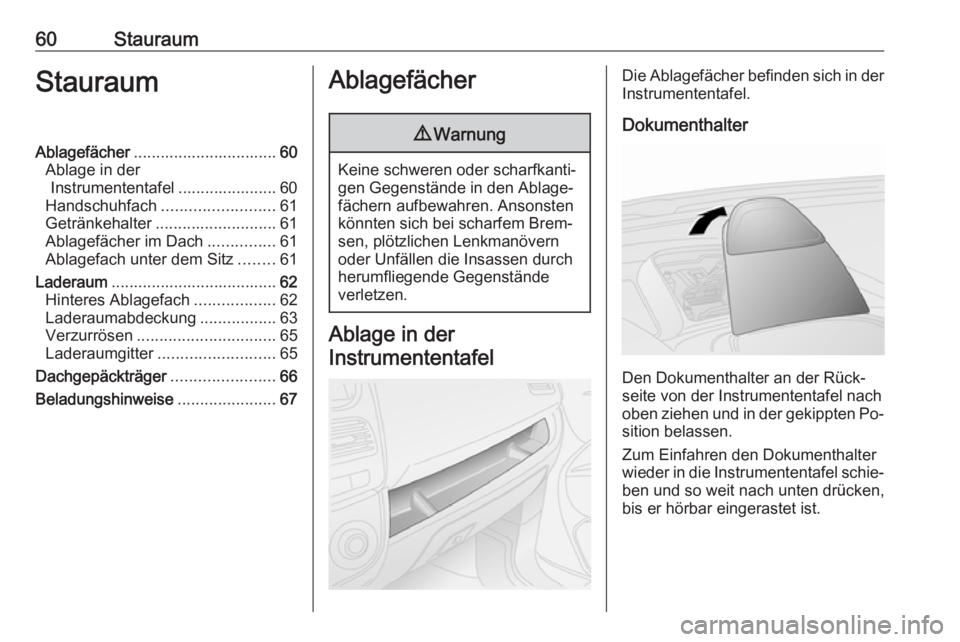

60StauraumStauraumAblagefächer................................ 60
Ablage in der Instrumententafel ...................... 60
Handschuhfach ......................... 61
Getränkehalter ........................... 61
Ablagefächer im Dach ...............61
Ablagefach unter dem Sitz ........61
Laderaum ..................................... 62
Hinteres Ablagefach ..................62
Laderaumabdeckung .................63
Verzurrösen ............................... 65
Laderaumgitter .......................... 65
Dachgepäckträger .......................66
Beladungshinweise ......................67Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnten sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Insassen durch
herumfliegende Gegenstände
verletzen.
Ablage in der
Instrumententafel
Die Ablagefächer befinden sich in der Instrumententafel.
Dokumenthalter
Den Dokumenthalter an der Rück‐
seite von der Instrumententafel nach
oben ziehen und in der gekippten Po‐ sition belassen.
Zum Einfahren den Dokumenthalter
wieder in die Instrumententafel schie‐
ben und so weit nach unten drücken, bis er hörbar eingerastet ist.

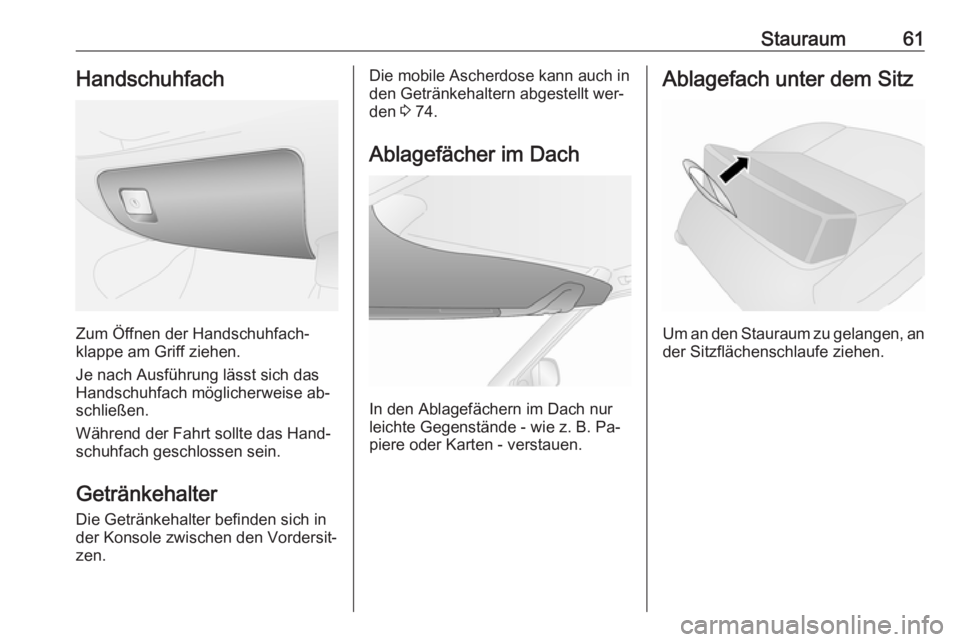

Stauraum61Handschuhfach
Zum Öffnen der Handschuhfach‐
klappe am Griff ziehen.
Je nach Ausführung lässt sich das
Handschuhfach möglicherweise ab‐
schließen.
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Die Getränkehalter befinden sich in
der Konsole zwischen den Vordersit‐
zen.
Die mobile Ascherdose kann auch in
den Getränkehaltern abgestellt wer‐
den 3 74.
Ablagefächer im Dach
In den Ablagefächern im Dach nur
leichte Gegenstände - wie z. B. Pa‐
piere oder Karten - verstauen.
Ablagefach unter dem Sitz
Um an den Stauraum zu gelangen, an der Sitzflächenschlaufe ziehen.

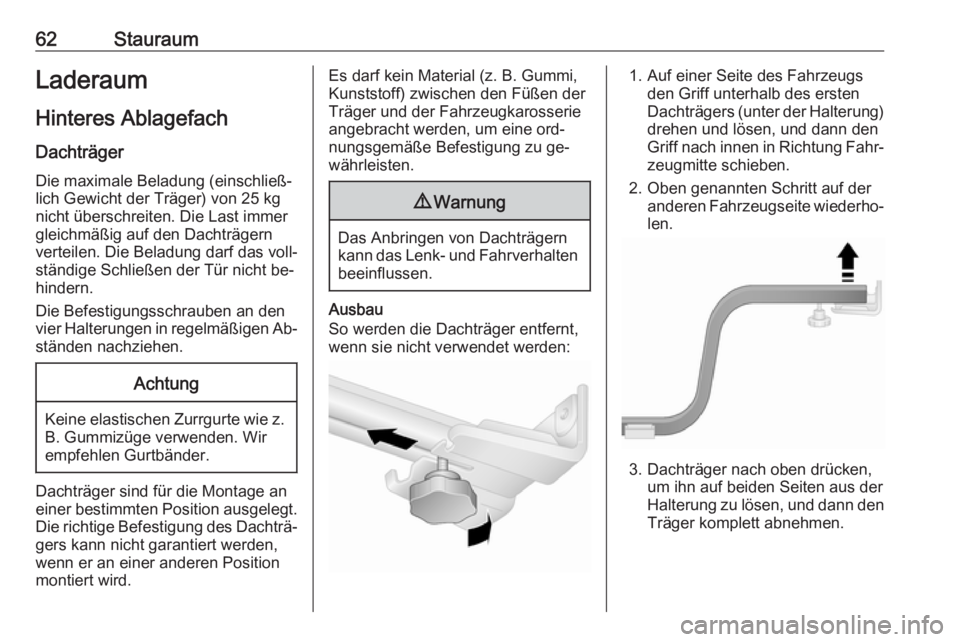

62StauraumLaderaumHinteres Ablagefach
Dachträger
Die maximale Beladung (einschließ‐
lich Gewicht der Träger) von 25 kg
nicht überschreiten. Die Last immer
gleichmäßig auf den Dachträgern
verteilen. Die Beladung darf das voll‐
ständige Schließen der Tür nicht be‐
hindern.
Die Befestigungsschrauben an den
vier Halterungen in regelmäßigen Ab‐ ständen nachziehen.Achtung
Keine elastischen Zurrgurte wie z. B. Gummizüge verwenden. Wir
empfehlen Gurtbänder.
Dachträger sind für die Montage an
einer bestimmten Position ausgelegt. Die richtige Befestigung des Dachträ‐
gers kann nicht garantiert werden,
wenn er an einer anderen Position montiert wird.
Es darf kein Material (z. B. Gummi,
Kunststoff) zwischen den Füßen der
Träger und der Fahrzeugkarosserie angebracht werden, um eine ord‐nungsgemäße Befestigung zu ge‐
währleisten.9 Warnung
Das Anbringen von Dachträgern
kann das Lenk- und Fahrverhalten beeinflussen.
Ausbau
So werden die Dachträger entfernt,
wenn sie nicht verwendet werden:
1. Auf einer Seite des Fahrzeugs den Griff unterhalb des ersten
Dachträgers (unter der Halterung) drehen und lösen, und dann den
Griff nach innen in Richtung Fahr‐
zeugmitte schieben.
2. Oben genannten Schritt auf der anderen Fahrzeugseite wiederho‐
len.
3. Dachträger nach oben drücken, um ihn auf beiden Seiten aus der
Halterung zu lösen, und dann den
Träger komplett abnehmen.

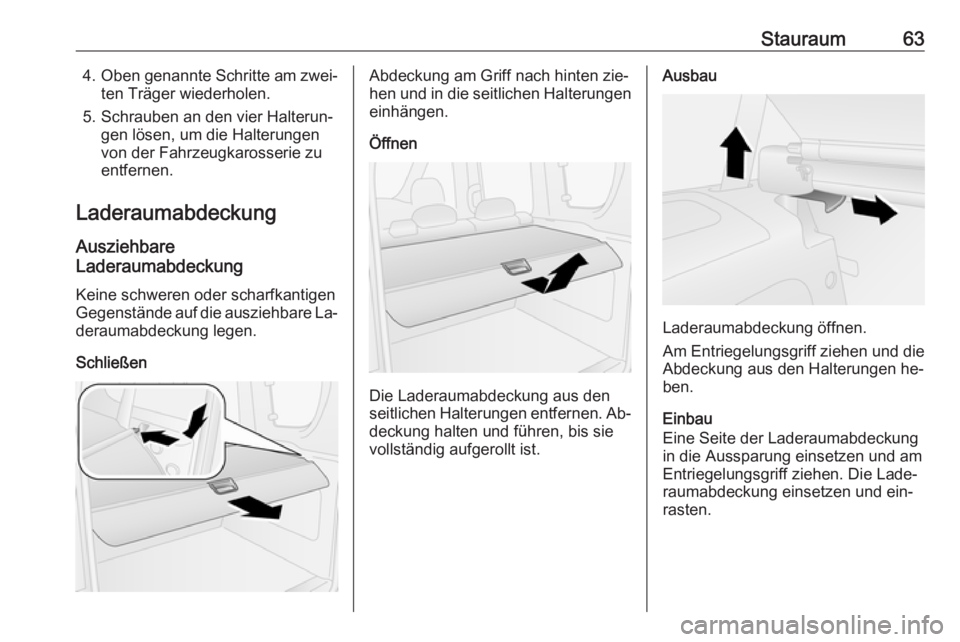

Stauraum634.Oben genannte Schritte am zwei‐
ten Träger wiederholen.
5. Schrauben an den vier Halterun‐ gen lösen, um die Halterungen
von der Fahrzeugkarosserie zu
entfernen.
Laderaumabdeckung Ausziehbare
Laderaumabdeckung
Keine schweren oder scharfkantigen
Gegenstände auf die ausziehbare La‐
deraumabdeckung legen.
SchließenAbdeckung am Griff nach hinten zie‐
hen und in die seitlichen Halterungen
einhängen.
Öffnen
Die Laderaumabdeckung aus den
seitlichen Halterungen entfernen. Ab‐
deckung halten und führen, bis sie
vollständig aufgerollt ist.
Ausbau
Laderaumabdeckung öffnen.
Am Entriegelungsgriff ziehen und die
Abdeckung aus den Halterungen he‐
ben.
Einbau
Eine Seite der Laderaumabdeckung
in die Aussparung einsetzen und am
Entriegelungsgriff ziehen. Die Lade‐
raumabdeckung einsetzen und ein‐
rasten.

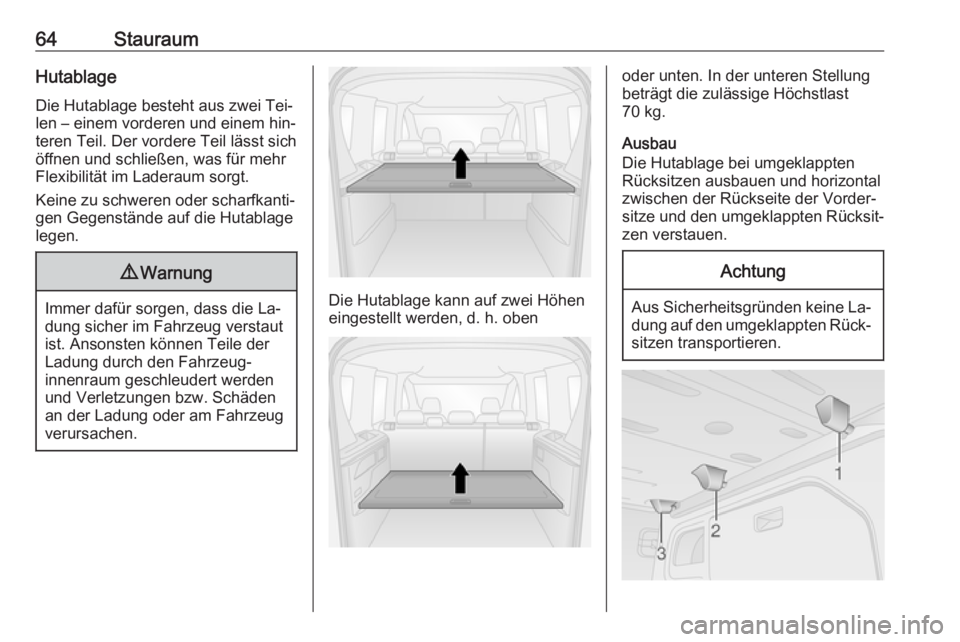

64StauraumHutablageDie Hutablage besteht aus zwei Tei‐len – einem vorderen und einem hin‐
teren Teil. Der vordere Teil lässt sich
öffnen und schließen, was für mehr
Flexibilität im Laderaum sorgt.
Keine zu schweren oder scharfkanti‐
gen Gegenstände auf die Hutablage
legen.9 Warnung
Immer dafür sorgen, dass die La‐
dung sicher im Fahrzeug verstaut
ist. Ansonsten können Teile der
Ladung durch den Fahrzeug‐
innenraum geschleudert werden
und Verletzungen bzw. Schäden
an der Ladung oder am Fahrzeug
verursachen.Die Hutablage kann auf zwei Höhen
eingestellt werden, d. h. oben
oder unten. In der unteren Stellung
beträgt die zulässige Höchstlast
70 kg.
Ausbau
Die Hutablage bei umgeklappten Rücksitzen ausbauen und horizontal
zwischen der Rückseite der Vorder‐
sitze und den umgeklappten Rücksit‐
zen verstauen.Achtung
Aus Sicherheitsgründen keine La‐ dung auf den umgeklappten Rück‐
sitzen transportieren.

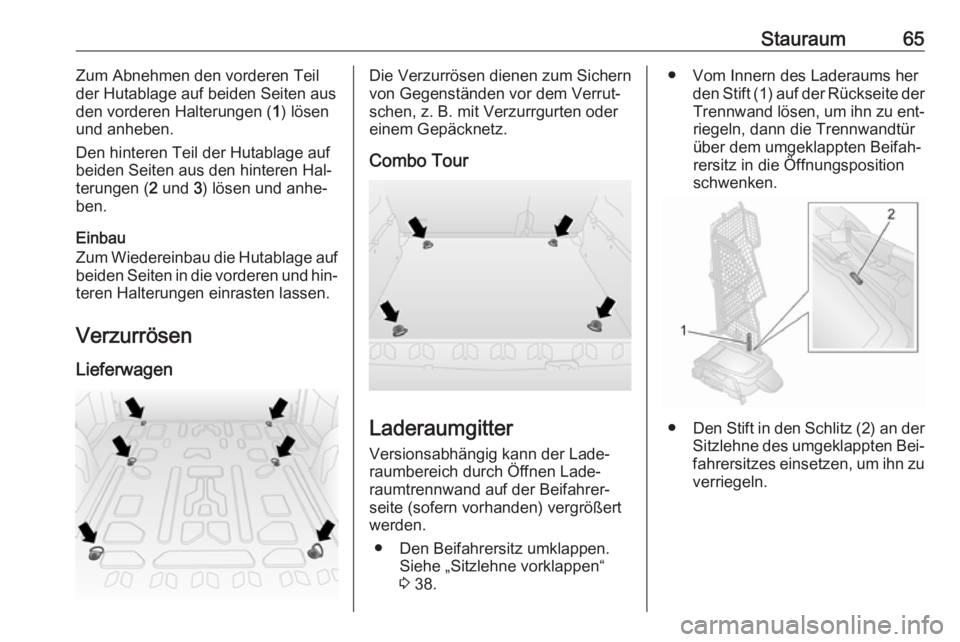

Stauraum65Zum Abnehmen den vorderen Teil
der Hutablage auf beiden Seiten aus
den vorderen Halterungen ( 1) lösen
und anheben.
Den hinteren Teil der Hutablage auf
beiden Seiten aus den hinteren Hal‐
terungen ( 2 und 3) lösen und anhe‐
ben.
Einbau
Zum Wiedereinbau die Hutablage auf
beiden Seiten in die vorderen und hin‐ teren Halterungen einrasten lassen.
Verzurrösen LieferwagenDie Verzurrösen dienen zum Sichern
von Gegenständen vor dem Verrut‐
schen, z. B. mit Verzurrgurten oder
einem Gepäcknetz.
Combo Tour
Laderaumgitter
Versionsabhängig kann der Lade‐ raumbereich durch Öffnen Lade‐raumtrennwand auf der Beifahrer‐
seite (sofern vorhanden) vergrößert
werden.
● Den Beifahrersitz umklappen. Siehe „Sitzlehne vorklappen“
3 38.
● Vom Innern des Laderaums her
den Stift (1) auf der Rückseite derTrennwand lösen, um ihn zu ent‐
riegeln, dann die Trennwandtür
über dem umgeklappten Beifah‐
rersitz in die Öffnungsposition
schwenken.
● Den Stift in den Schlitz (2) an der
Sitzlehne des umgeklappten Bei‐ fahrersitzes einsetzen, um ihn zu
verriegeln.

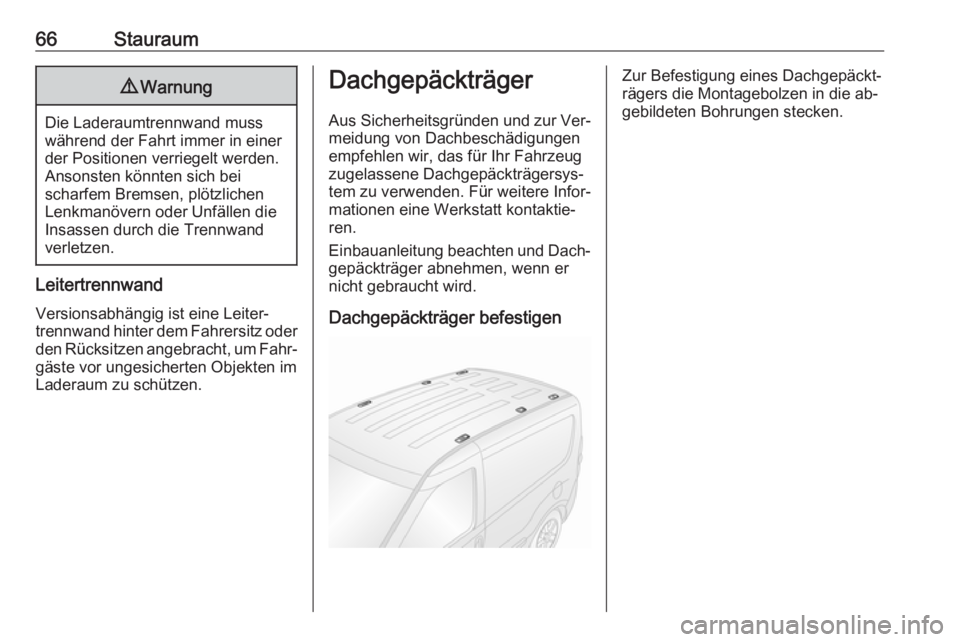

66Stauraum9Warnung
Die Laderaumtrennwand muss
während der Fahrt immer in einer
der Positionen verriegelt werden.
Ansonsten könnten sich bei
scharfem Bremsen, plötzlichen
Lenkmanövern oder Unfällen die
Insassen durch die Trennwand verletzen.
Leitertrennwand
Versionsabhängig ist eine Leiter‐
trennwand hinter dem Fahrersitz oder den Rücksitzen angebracht, um Fahr‐ gäste vor ungesicherten Objekten im
Laderaum zu schützen.
Dachgepäckträger
Aus Sicherheitsgründen und zur Ver‐
meidung von Dachbeschädigungen
empfehlen wir, das für Ihr Fahrzeug
zugelassene Dachgepäckträgersys‐
tem zu verwenden. Für weitere Infor‐
mationen eine Werkstatt kontaktie‐
ren.
Einbauanleitung beachten und Dach‐
gepäckträger abnehmen, wenn er
nicht gebraucht wird.
Dachgepäckträger befestigenZur Befestigung eines Dachgepäckt‐
rägers die Montagebolzen in die ab‐
gebildeten Bohrungen stecken.

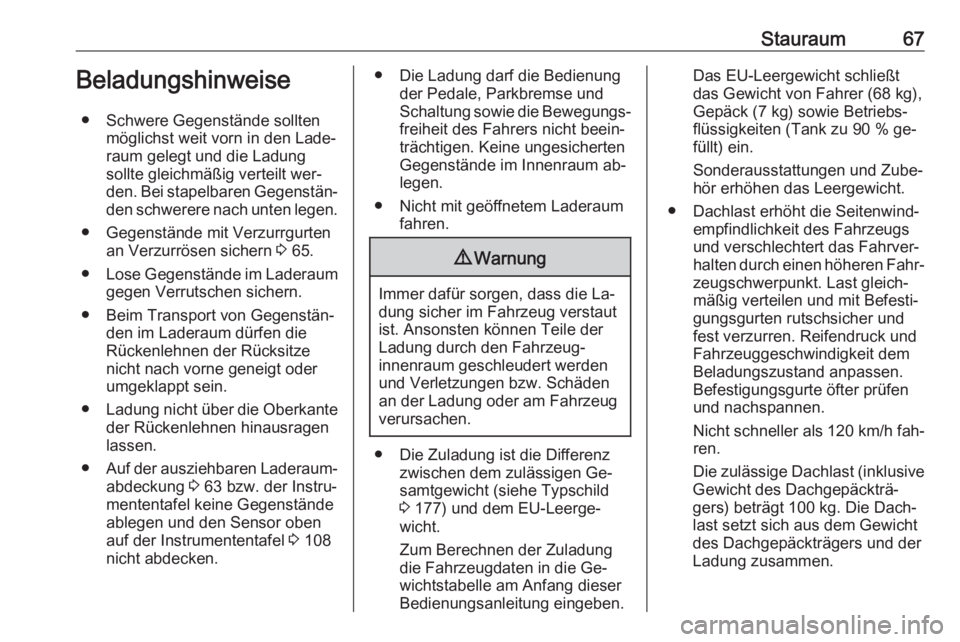

Stauraum67Beladungshinweise● Schwere Gegenstände sollten möglichst weit vorn in den Lade‐
raum gelegt und die Ladung
sollte gleichmäßig verteilt wer‐ den. Bei stapelbaren Gegenstän‐ den schwerere nach unten legen.
● Gegenstände mit Verzurrgurten an Verzurrösen sichern 3 65.
● Lose Gegenstände im Laderaum
gegen Verrutschen sichern.
● Beim Transport von Gegenstän‐ den im Laderaum dürfen die
Rückenlehnen der Rücksitze
nicht nach vorne geneigt oder umgeklappt sein.
● Ladung nicht über die Oberkante
der Rückenlehnen hinausragen
lassen.
● Auf der ausziehbaren Laderaum‐
abdeckung 3 63 bzw. der Instru‐
mententafel keine Gegenstände
ablegen und den Sensor oben
auf der Instrumententafel 3 108
nicht abdecken.● Die Ladung darf die Bedienung der Pedale, Parkbremse und
Schaltung sowie die Bewegungs‐
freiheit des Fahrers nicht beein‐
trächtigen. Keine ungesicherten
Gegenstände im Innenraum ab‐
legen.
● Nicht mit geöffnetem Laderaum fahren.9Warnung
Immer dafür sorgen, dass die La‐
dung sicher im Fahrzeug verstaut
ist. Ansonsten können Teile der
Ladung durch den Fahrzeug‐
innenraum geschleudert werden
und Verletzungen bzw. Schäden
an der Ladung oder am Fahrzeug
verursachen.
● Die Zuladung ist die Differenz zwischen dem zulässigen Ge‐
samtgewicht (siehe Typschild 3 177) und dem EU-Leerge‐
wicht.
Zum Berechnen der Zuladung
die Fahrzeugdaten in die Ge‐
wichtstabelle am Anfang dieser
Bedienungsanleitung eingeben.
Das EU-Leergewicht schließt
das Gewicht von Fahrer (68 kg),
Gepäck (7 kg) sowie Betriebs‐
flüssigkeiten (Tank zu 90 % ge‐
füllt) ein.
Sonderausstattungen und Zube‐ hör erhöhen das Leergewicht.
● Dachlast erhöht die Seitenwind‐ empfindlichkeit des Fahrzeugs
und verschlechtert das Fahrver‐
halten durch einen höheren Fahr‐
zeugschwerpunkt. Last gleich‐ mäßig verteilen und mit Befesti‐gungsgurten rutschsicher und
fest verzurren. Reifendruck und
Fahrzeuggeschwindigkeit dem
Beladungszustand anpassen.
Befestigungsgurte öfter prüfen
und nachspannen.
Nicht schneller als 120 km/h fah‐
ren.
Die zulässige Dachlast (inklusive
Gewicht des Dachgepäckträ‐
gers) beträgt 100 kg. Die Dach‐
last setzt sich aus dem Gewicht
des Dachgepäckträgers und der
Ladung zusammen.

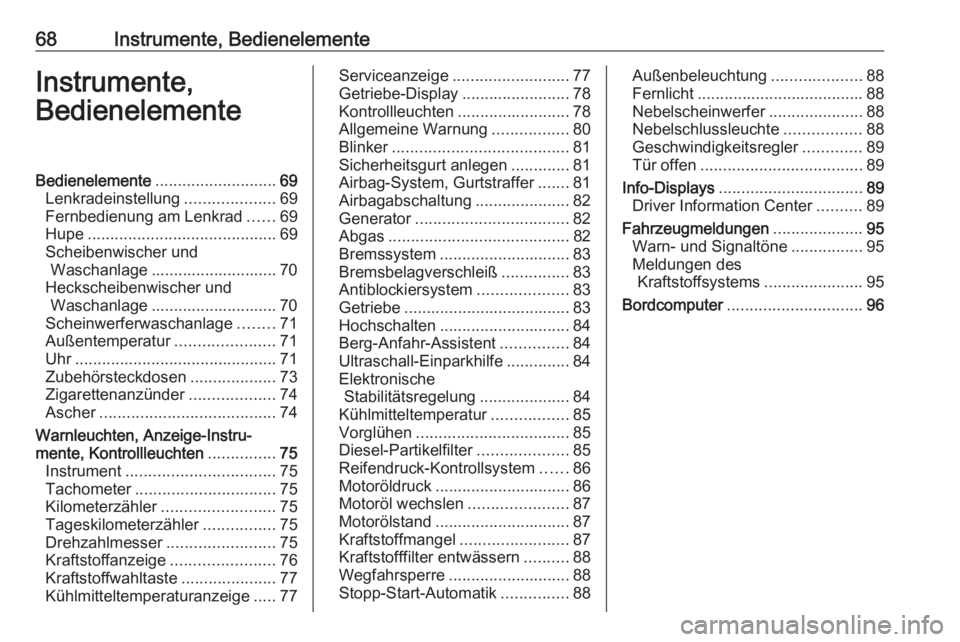

68Instrumente, BedienelementeInstrumente,
BedienelementeBedienelemente ........................... 69
Lenkradeinstellung ....................69
Fernbedienung am Lenkrad ......69
Hupe .......................................... 69
Scheibenwischer und Waschanlage ............................ 70
Heckscheibenwischer und Waschanlage ............................ 70
Scheinwerferwaschanlage ........71
Außentemperatur ......................71
Uhr ............................................. 71
Zubehörsteckdosen ...................73
Zigarettenanzünder ...................74
Ascher ....................................... 74
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten ...............75
Instrument ................................. 75
Tachometer ............................... 75
Kilometerzähler ......................... 75
Tageskilometerzähler ................75
Drehzahlmesser ........................75
Kraftstoffanzeige .......................76
Kraftstoffwahltaste .....................77
Kühlmitteltemperaturanzeige .....77Serviceanzeige .......................... 77
Getriebe-Display ........................78
Kontrollleuchten .........................78
Allgemeine Warnung .................80
Blinker ....................................... 81
Sicherheitsgurt anlegen .............81
Airbag-System, Gurtstraffer .......81
Airbagabschaltung .....................82
Generator .................................. 82
Abgas ........................................ 82
Bremssystem ............................. 83
Bremsbelagverschleiß ...............83
Antiblockiersystem ....................83
Getriebe ..................................... 83
Hochschalten ............................. 84
Berg-Anfahr-Assistent ...............84
Ultraschall-Einparkhilfe ..............84
Elektronische Stabilitätsregelung ....................84
Kühlmitteltemperatur .................85
Vorglühen .................................. 85
Diesel-Partikelfilter ....................85
Reifendruck-Kontrollsystem ......86
Motoröldruck .............................. 86
Motoröl wechslen ......................87
Motorölstand .............................. 87
Kraftstoffmangel ........................87
Kraftstofffilter entwässern ..........88
Wegfahrsperre ........................... 88
Stopp-Start-Automatik ...............88Außenbeleuchtung ....................88
Fernlicht ..................................... 88
Nebelscheinwerfer .....................88
Nebelschlussleuchte .................88
Geschwindigkeitsregler .............89
Tür offen .................................... 89
Info-Displays ................................ 89
Driver Information Center ..........89
Fahrzeugmeldungen ....................95
Warn- und Signaltöne ................95
Meldungen des Kraftstoffsystems ......................95
Bordcomputer .............................. 96
