OPEL COMBO 2016 Instruktionsbok

Instrument och reglage69Cigarettändare
Cigarettändaren är placerad i mitt‐
konsolen.
Tryck in cigarettändaren. Den kopp‐
las automatiskt från när spiralen
glöder. Dra ut cigarettändaren.
Askfat
Se upp
Endast för aska, inte för brännbart avfall.
Den bärbara askkoppen ska placeras
i mugghållaren i mittkonsolen.
Varningslampor,
mätare och indikatorer
Instrumentgrupp
Instrumentens visare går kortvarigt till
ändläget när tändningen slås på.
Hastighetsmätare
Visar bilens hastighet.

70Instrument och reglageVägmätare
Visar den registrerade körsträckan i
km.
H kan visas i displayen tills bilen har
körts 100 km.
Trippmätare Visar den registrerade körsträckan
sedan den senaste återställningen.
Beroende på version (standard- eller
multifunktionsdisplay) kan det finnas
två oberoende trippmätare, A eller B,
som visar hur långt bilen har körts
sedan den senaste återställningen.
För att återställa trippmätaren håller
du TRIP i änden av torkarspaken in‐
tryckt i några sekunder samtidigt som
den trippmätaren visas.
Varvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.
Se upp
Om visaren befinner sig i det röda varningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.
Bränslemätare
Visning av bränslenivån resp. gasni‐
vån i tanken beroende på driftläge.
Vid naturgasdrift kopplar systemet
automatiskt om till bensindrift när gas‐
tankarna är tomma 3 71. Bränsle‐
valsreglage 3 124.

Instrument och reglage71Kontrollampan $ lyser om nivån i
tanken är låg.
Observera!
Symbolen k bredvid Y visar att
bränslepåfyllningslocket är placerat
på bilens vänstra sida.
Låt aldrig tanken bli tom.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
tankvolymen.
Nålen pekar på 0 och kontrollampan
$ blinkar för att indikera ett fel i sys‐
temet. Uppsök en verkstad för att få
hjälp.
Kontrollampa låg bränslenivå $
3 82.CNG-bränslemätare
I naturgasläget visar de fyra vertikala
staplarna bredvid CNG metannivån i
cylindrarna. Allt eftersom bränsle‐
nivån minskar, släcks staplarna i
CNG-bränslemätaren.
CNG och en av de återstående stap‐
larna blinkar när metannivån i cylind‐
rarna är låg.
Tankning 3 125.
Bränslevalsreglage
Tryck på Y i omkopplaren för val av
bensin- eller naturgasdrift i mittkon‐
solen. Lysdiodens 1 status visar det
aktuella driftläget.
1 av:Naturgasdrift1 tänds:Bensindrift
Om kontrollampan Y tänds i förarin‐
formationscentralen (DIC) 3 84
under naturgasdrift är naturgastan‐
karna tomma och omkoppling till ben‐
sindrift sker automatiskt.
Bränsle för naturgasdrift 3 124, tank‐
ning 3 125.

72Instrument och reglageTemperaturmätaremotorkylvätska
Visar kylvätsketemperaturen.
Om kontrollampan $ lyser är kylväts‐
ketemperaturen för hög. Beroende på version visas även ett meddelande i
förarinformationscentralen (DIC) 3 84. Uppsök en verkstad för att få
hjälp.
Se upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Servicedisplay finns på bilar med mul‐
tifunktionsversionen av förarinforma‐
tionscentralen 3 84.
När tändningen slås på visas återstå‐ ende körsträcka innan det är dags
nästa service helt kort. Beroende på
körförhållandena kan det intervall
som en service visas med variera av‐ sevärt.
När återstående körsträcka till nästa
service är mindre än 2 000 km visas
Serv. i förarinformationscentralen.
Servicepåminnelsen upprepas efter
varje ytterligare 200 km och visas of‐
tare när den återstående körsträckan
är mindre än 200 km.
Bilen behöver service. Uppsök en
verkstad för att få hjälp.
Den återstående sträckan till nästa
service går också att visa i förarin‐
formationscentralen genom att välja
SERVICE i inställningsmenyn 3 84.
Återställning av servicedisplay Efter service måste servicedisplayen
återställas av en verkstad.
Serviceinformation 3 164.

Instrument och reglage73Växellådsdisplay
Läget och den aktuella växeln i den
automatiserade manuella växellådan
visas i växellådsdisplayen.
Automatiserad manuell växellåda
3 114.
Kontrollampor Kontrollamporna som beskrivs finnsinte i alla bilar. Beskrivningen gäller
för alla instrumentvarianter. Kontrol‐
lampornas placering kan variera be‐
roende på utrustningen.
När tändningen är på tänds de flesta
kontrollamporna kort som ett funk‐
tionstest.
Kontrollampornas färger betyder:Rött:Fara, viktig påminnelseGul:Varning, hänvisning, störningGrön:InkopplingsbekräftelseBlått:InkopplingsbekräftelseVit:Inkopplingsbekräftelse

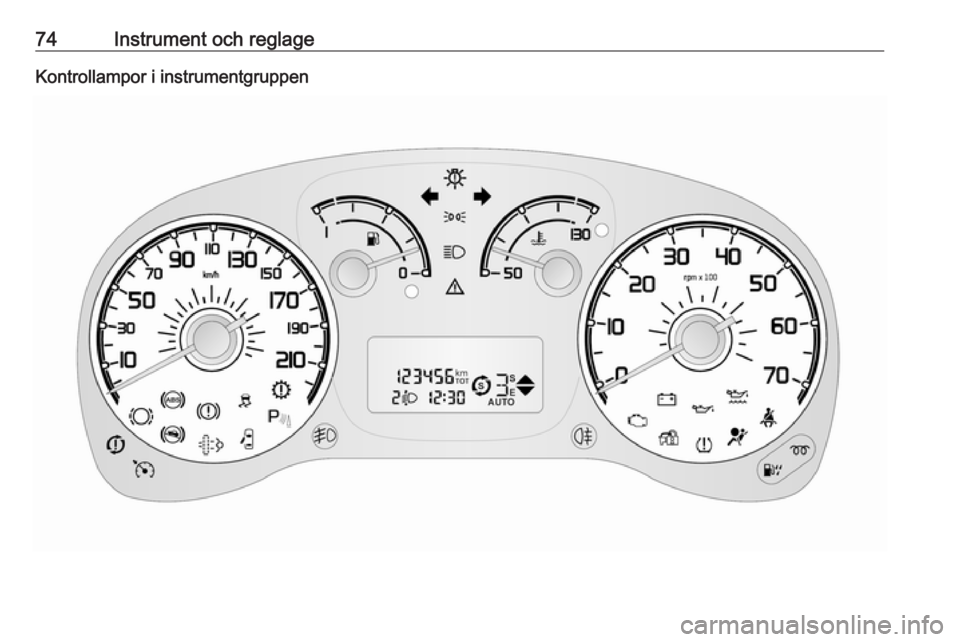

74Instrument och reglageKontrollampor i instrumentgruppen

Instrument och reglage75Kontrollampa i takkonsolen
Avstängning av passagerarairbag
3 48, 3 77.
Översikt
9Allmän varning 3 75OBlinkers 3 76XBältespåminnare 3 76vAirbag och bältessträckare
3 76*Avstängning av passagera‐
rairbag 3 77pLaddningssystem 3 77ZFelindikeringslampa 3 77RBromssystem 3 78FBromsbeläggslitage 3 78uLåsningsfritt bromssystem
(ABS) 3 78sVäxellåda 3 78[ ÒUppväxling 3 79ZBackstarthjälp 3 79rParkeringshjälp med ultraljud
3 79RElektronisk stabilitetsreglering
3 79$Kylvätsketemperatur 3 80!Förglödning 3 80%Dieselpartikelfilter 3 80wÖvervakningssystem för däck‐
tryck 3 81IMotoroljetryck 3 81, Byt
motorolja 3 81SLåg motoroljenivå 3 82$Låg bränslenivå 3 82UTömning av bränslefilter
3 82dStartspärr 3 82ÆStopp/start-system 3 828Ytterbelysning 3 83µFel på ytterbelysningen
3 83CHelljus 3 83>Dimljus 3 83rDimbakljus 3 83mFarthållare 3 83(Dörr öppen 3 83
Allmän varning
9 lyser gult.
Beroende på modellvariant kan kon‐
trollampan 9 tändas ensam eller till‐
sammans med Æ 3 82, t 3 83,
Z 3 79 eller r 3 79.

76Instrument och reglageOm 9 lyser tillsammans med I
3 81, stoppa omedelbart motorn
och uppsök en verkstad för att få hjälp.
Om det är fel på kontrollampan v för
airbag och bältessträckare 3 76
tänds 9.
Även 9 tänds om bränsleavstäng‐
ningskontakten triggas. Uppsök en
verkstad för att få hjälp.
Bränsleavstängningssystem 3 90,
stänga av motorn 3 108.
Beroende på version kan även mot‐
svarande varningsmeddelanden
visas i förarinformationscentralen
(DIC) 3 84.
Blinkers 2 eller 3 blinkar grönt.
Blinkar
En blinkers eller varningsblinkersen
är aktiva.
Snabb blinkning: en blinkerslampa
eller en tillhörande säkring fungerar inte, en blinkerslampa på släpet fung‐
erar inte.Byte av glödlampor 3 138, säkringar
3 144.
Blinkers 3 95.
Bältespåminnare Bältespåminnare för framsätena
X för förarsätet och/eller främre pass‐
agerarsätet lyser eller blinkar rött.
Lyser
När tändningen har slagits på lyser kontrollampan X kort om förarens sä‐
kerhetsbälte och/eller den främre passagerarens säkerhetsbälte inte är
fastspänt. Ett varningsljud hörs också
under några sekunder.
Blinkar
Under körning blinkar X och ett var‐
ningsljud hörs i 90 sekunder tills de
främre säkerhetsbältena har spänts
fast.
Trepunktsbälten 3 41.9 Varning
Spänn fast säkerhetsbältet före
varje körning.
Personer som inte är fastspända
utgör en fara för både sig själva och övriga passagerare vid en
eventuell olyckshändelse.
För att avaktivera bältespåminnaren
ska du kontakta en verkstad. Återak‐
tivering av varningsljudet för bältes‐
påminnaren kan göras via förarin‐
formationscentralen 3 84.
Observera!
Volymen för varningsljudet kan
också justeras via förarinformations‐ centralen 3 84.
Airbag och bältessträckare
v lyser rött.
När tändningen slås på lyser kon‐
trollampan i cirka 4 sekunder.
Om den inte tänds, inte släcks efter
fyra sekunder eller tänds under kör‐
ning är det fel på airbagsystemet.

Instrument och reglage77Uppsök en verkstad för att få hjälp.
Airbags och bältessträckarna kanske
inte utlöses vid en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan v
lyser konstant.
Beroende på version tänds 9 om det
blir fel på kontrollampan v.
Allmän varning 9 3 75.
Beroende på version kan även ett varningsmeddelande visas i förarin‐
formationscentralen (DIC) 3 84.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Bältessträckare, airbagsystem 3 40,
3 43.
Deaktivering av airbag
* lyser gult.
Med aktiverad airbag för
framsätespassageraren:
När tändningen är tillslagen tänds
kontrollampan * under ca
4 sekunder, blinkar under ytterligare 4 sekunder och släcks sedan.
Med inaktiverad airbag för
framsätespassageraren:
* lyser permanent gult.
Avstängning av passagerarairbag
3 48.9 Fara
Det finns risk för dödliga skador
om ett barn använder ett barn‐
säkerhetssystem samtidigt som
det främre passagerarsätets air‐
bag är aktiverad.
Det finns risk för dödliga skador för
en vuxen person om airbagen på
den främre passagerarplatsen är
deaktiverad.
Laddningssystem
p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Stanna, stäng av motorn. Batteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa
Z lyser eller blinkar gult.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐ skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.

78Instrument och reglageOm lampan blinkar när motorn är
igång
Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Beroende på version kan även ett
varningsmeddelande visas i förarin‐
formationscentralen (DIC) 3 84.
Bromssystem R lyser rött.
Lyser när tändningen har slagits på
om parkeringsbromsen är åtdragen
3 118. Ett varningsljud hörs om en
viss hastighet överskrids med parker‐
ingsbromsen åtdragen.
Lyser när parkeringsbromsen är
lossad om nivån på bromsvätskan är
för låg 3 135.9 Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Tänds om bromsservot slutar fung‐
era; bromspedalen blir hård att
trampa ned. Bromssystemet fortsät‐
ter emellertid att fungera, men ser‐
vokraften minskar. Dessutom behövs
betydligt mer kraft att vrida på ratten.
Beroende på version kan även ett
varningsmeddelande visas i förarin‐
formationscentralen (DIC) 3 84.
Bromsbeläggslitage
F lyser gult.
De främre bromsklotsarna är slitna,
uppsök omedelbart en verkstad för att få hjälp.
Beroende på version kan även ett
varningsmeddelande visas i förarin‐
formationscentralen (DIC) 3 84.
Låsningsfritt bromssystem (ABS)
u lyser gult.
Lyser under några sekunder när tänd‐
ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.Om kontrollampan inte släcks efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐
erar fortfarande, men utan ABS-reg‐
lering.
Om u tänds tillsammans med R
finns det ett fel i bromssystemet. Be‐ roende på version kan även ett var‐ningsmeddelande visas i förarin‐
formationscentralen (DIC) 3 84.
Uppsök omedelbart en verkstad för
att få hjälp.
Låsningsfritt bromssystem 3 117.
Växellåda s lyser rött.
Lyser under några sekunder när tänd‐
ningen har slagits på.
s tänds under körning vid fel i växel‐
lådan.
Ett varningsmeddelande kan också
visas i förarinformationscentralen
(DIC) 3 84 samtidigt som en ljud‐
signal hörs.
