OPEL CROSSLAND X 2019.75 Manual de Instrucciones (in Spanish)
Manufacturer: OPEL, Model Year: 2019.75, Model line: CROSSLAND X, Model: OPEL CROSSLAND X 2019.75Pages: 267, tamaño PDF: 7.83 MB
Page 61 of 267

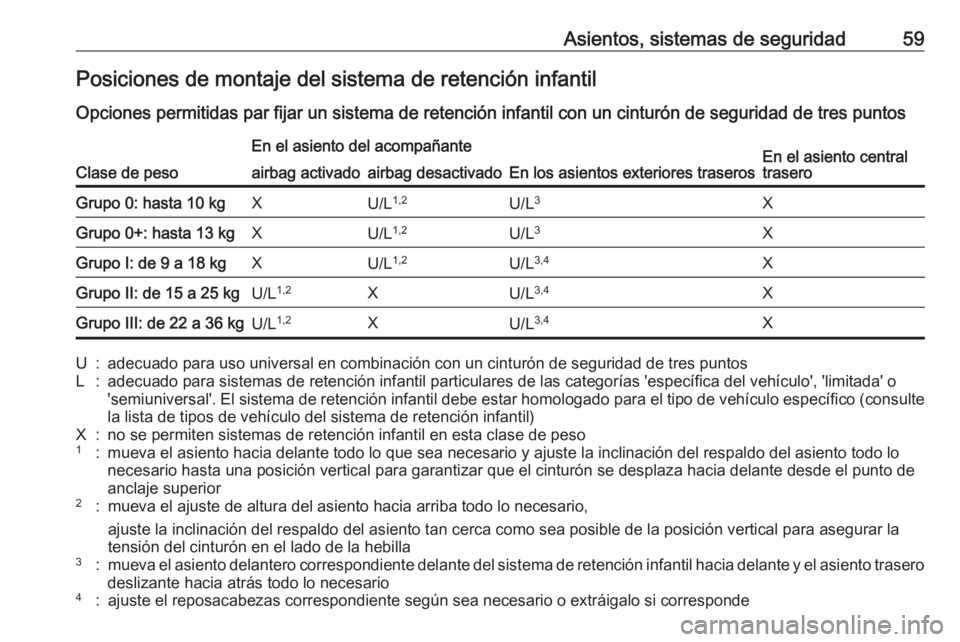

Asientos, sistemas de seguridad59Posiciones de montaje del sistema de retención infantil
Opciones permitidas par fijar un sistema de retención infantil con un cinturón de seguridad de tres puntos
Clase de peso
En el asiento del acompañante
En los asientos exteriores traserosEn el asiento central
traseroairbag activadoairbag desactivadoGrupo 0: hasta 10 kgXU/L 1,2U/L3XGrupo 0+: hasta 13 kgXU/L1,2U/L3XGrupo I: de 9 a 18 kgXU/L 1,2U/L3,4XGrupo II: de 15 a 25 kgU/L1,2XU/L3,4XGrupo III: de 22 a 36 kgU/L1,2XU/L3,4XU:adecuado para uso universal en combinación con un cinturón de seguridad de tres puntosL:adecuado para sistemas de retención infantil particulares de las categorías 'específica del vehículo', 'limitada' o
'semiuniversal'. El sistema de retención infantil debe estar homologado para el tipo de vehículo específico (consulte
la lista de tipos de vehículo del sistema de retención infantil)X:no se permiten sistemas de retención infantil en esta clase de peso1:mueva el asiento hacia delante todo lo que sea necesario y ajuste la inclinación del respaldo del asiento todo lo
necesario hasta una posición vertical para garantizar que el cinturón se desplaza hacia delante desde el punto de
anclaje superior2:mueva el ajuste de altura del asiento hacia arriba todo lo necesario,
ajuste la inclinación del respaldo del asiento tan cerca como sea posible de la posición vertical para asegurar la tensión del cinturón en el lado de la hebilla3:mueva el asiento delantero correspondiente delante del sistema de retención infantil hacia delante y el asiento trasero
deslizante hacia atrás todo lo necesario4:ajuste el reposacabezas correspondiente según sea necesario o extráigalo si corresponde
Page 62 of 267

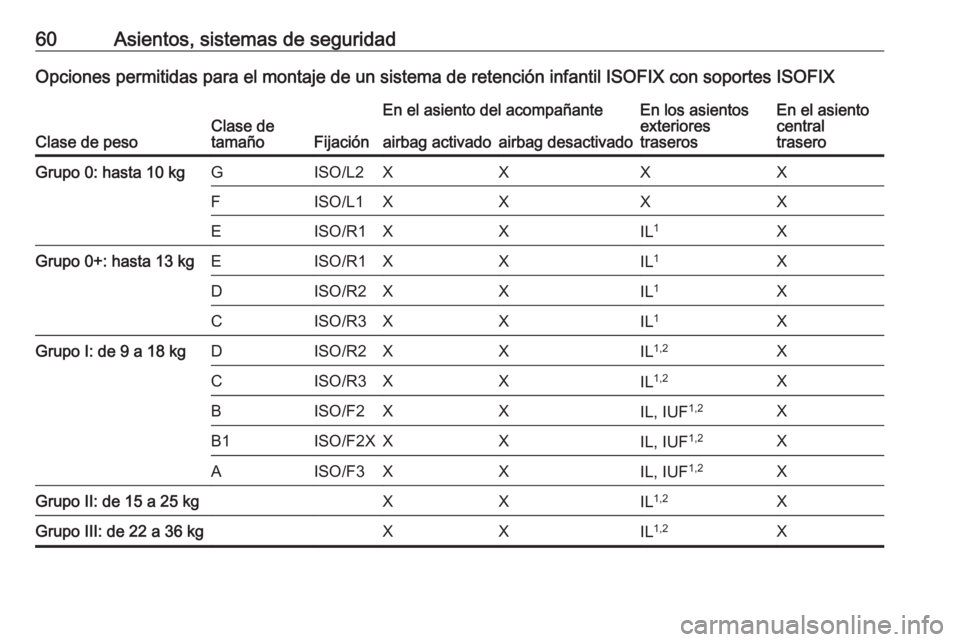

60Asientos, sistemas de seguridadOpciones permitidas para el montaje de un sistema de retención infantil ISOFIX con soportes ISOFIX
Clase de pesoClase de
tamañoFijación
En el asiento del acompañanteEn los asientos
exteriores
traserosEn el asiento
central
traseroairbag activadoairbag desactivadoGrupo 0: hasta 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 1XGrupo 0+: hasta 13 kgEISO/R1XXIL 1XDISO/R2XXIL1XCISO/R3XXIL1XGrupo I: de 9 a 18 kgDISO/R2XXIL 1,2XCISO/R3XXIL1,2XBISO/F2XXIL, IUF 1,2XB1ISO/F2XXXIL, IUF 1,2XAISO/F3XXIL, IUF1,2XGrupo II: de 15 a 25 kgXXIL1,2XGrupo III: de 22 a 36 kgXXIL1,2X
Page 63 of 267
Asientos, sistemas de seguridad61IL:adecuada para sistemas de retención infantil ISOFIX de las categorías 'específica del vehículo', 'limitada' o 'semiu‐
niversal'. El sistema de retención ISOFIX debe estar homologado para el tipo de vehículo específico (consulte la
lista de tipos de vehículo del sistema de retención infantil)IUF:adecuada para sistemas de retención infantil ISOFIX orientados hacia delante, de categoría universal, aprobados
para su uso en esta clase de pesoX:ningún sistema de retención infantil ISOFIX homologado en esta clase de peso1:mueva el asiento delantero correspondiente delante del sistema de retención infantil hacia delante y el asiento trasero deslizante hacia atrás todo lo necesario2:ajuste el reposacabezas correspondiente según sea necesario o extráigalo si corresponde
Clase de tamaño ISOFIX y dispositivo de asiento
A - ISO/F3:sistema de retención infantil orientado hacia delante, para niños de talla máxima en la clase de peso
de 9 a 18 kgB - ISO/F2:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de 9 a 18 kgB1 - ISO/F2X:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de
9 a 18 kgC - ISO/R3:sistema de retención infantil orientado hacia atrás, para niños de talla máxima en la clase de peso hasta 18 kgD - ISO/R2:sistema de retención infantil orientado hacia atrás, para niños más pequeños en la clase de peso hasta 18 kgE - ISO/R1:sistema de retención infantil orientado hacia atrás, para niños pequeños en la clase de peso hasta13 kgF- ISO/L1:sistema de retención infantil de orientación lateral izquierda (capazo)G - ISO/L2:sistema de retención infantil de orientación lateral derecha (capazo)
Page 64 of 267

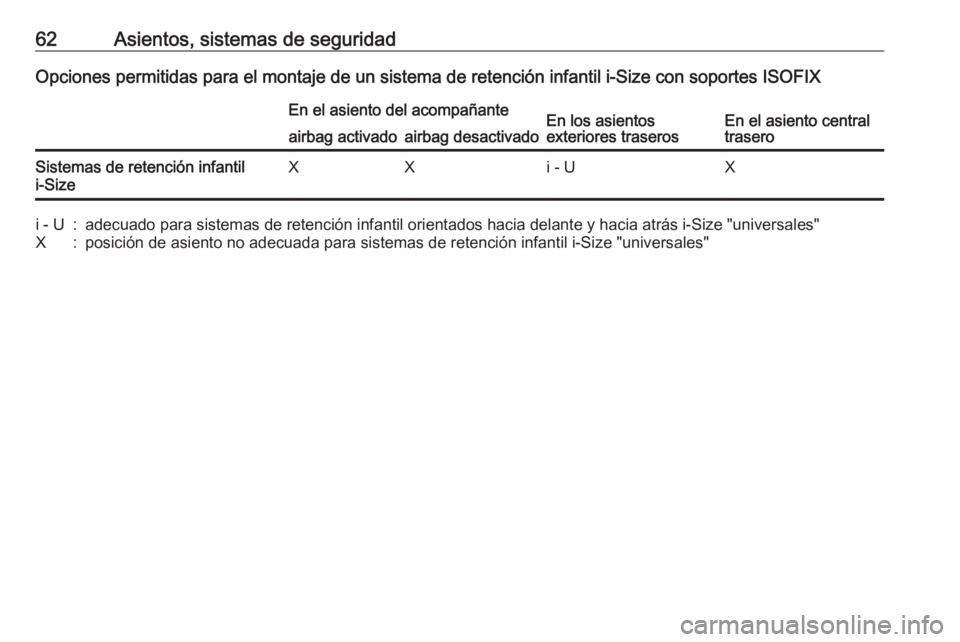

62Asientos, sistemas de seguridadOpciones permitidas para el montaje de un sistema de retención infantil i-Size con soportes ISOFIXEn el asiento del acompañanteEn los asientos
exteriores traserosEn el asiento central
traseroairbag activadoairbag desactivadoSistemas de retención infantil
i-SizeXXi - UXi - U:adecuado para sistemas de retención infantil orientados hacia delante y hacia atrás i-Size "universales"X:posición de asiento no adecuada para sistemas de retención infantil i-Size "universales"
Page 65 of 267

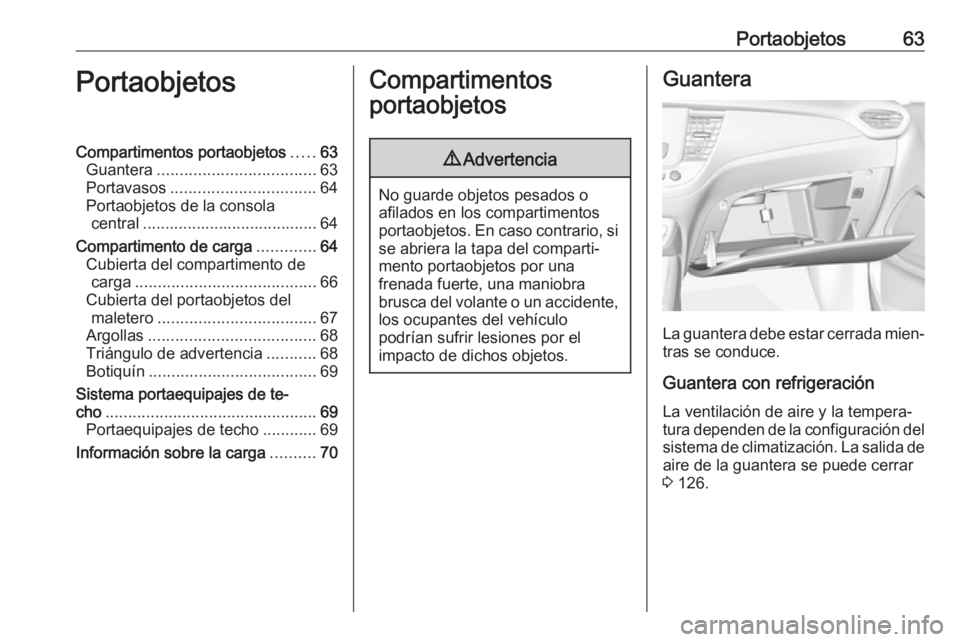

Portaobjetos63PortaobjetosCompartimentos portaobjetos.....63
Guantera ................................... 63
Portavasos ................................ 64
Portaobjetos de la consola central ....................................... 64
Compartimento de carga .............64
Cubierta del compartimento de carga ........................................ 66
Cubierta del portaobjetos del maletero ................................... 67
Argollas ..................................... 68
Triángulo de advertencia ...........68
Botiquín ..................................... 69
Sistema portaequipajes de te‐
cho ............................................... 69
Portaequipajes de techo ............69
Información sobre la carga ..........70Compartimentos
portaobjetos9 Advertencia
No guarde objetos pesados o
afilados en los compartimentos
portaobjetos. En caso contrario, si
se abriera la tapa del comparti‐
mento portaobjetos por una
frenada fuerte, una maniobra
brusca del volante o un accidente, los ocupantes del vehículo
podrían sufrir lesiones por el
impacto de dichos objetos.
Guantera
La guantera debe estar cerrada mien‐
tras se conduce.
Guantera con refrigeración
La ventilación de aire y la tempera‐
tura dependen de la configuración del sistema de climatización. La salida de
aire de la guantera se puede cerrar
3 126.
Page 66 of 267

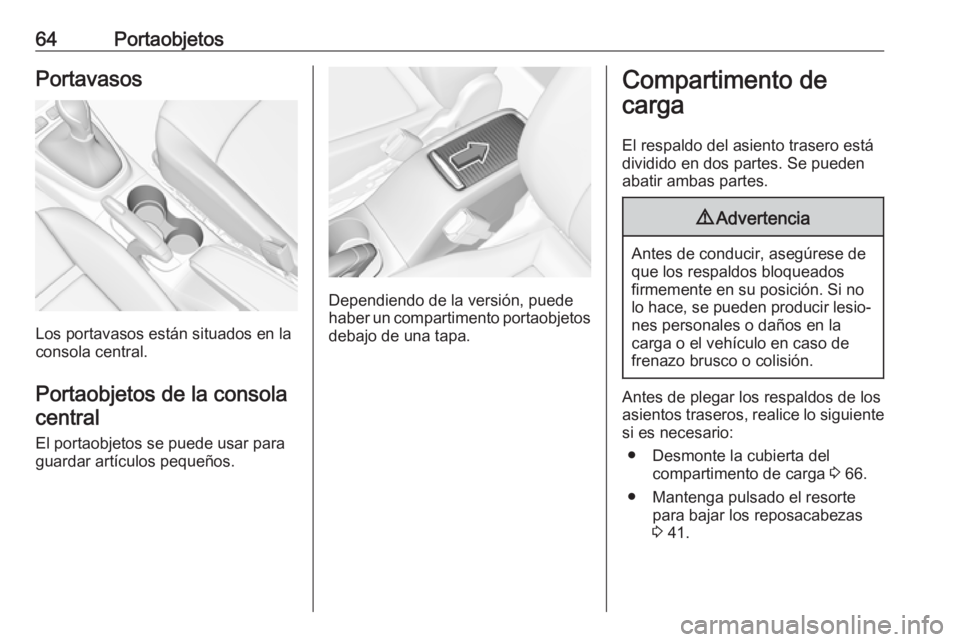

64PortaobjetosPortavasos
Los portavasos están situados en la
consola central.
Portaobjetos de la consolacentral
El portaobjetos se puede usar para
guardar artículos pequeños.
Dependiendo de la versión, puede
haber un compartimento portaobjetos debajo de una tapa.
Compartimento de
carga
El respaldo del asiento trasero está
dividido en dos partes. Se pueden
abatir ambas partes.9 Advertencia
Antes de conducir, asegúrese de
que los respaldos bloqueados
firmemente en su posición. Si no
lo hace, se pueden producir lesio‐ nes personales o daños en la
carga o el vehículo en caso de
frenazo brusco o colisión.
Antes de plegar los respaldos de los
asientos traseros, realice lo siguiente
si es necesario:
● Desmonte la cubierta del compartimento de carga 3 66.
● Mantenga pulsado el resorte para bajar los reposacabezas3 41.
Page 67 of 267

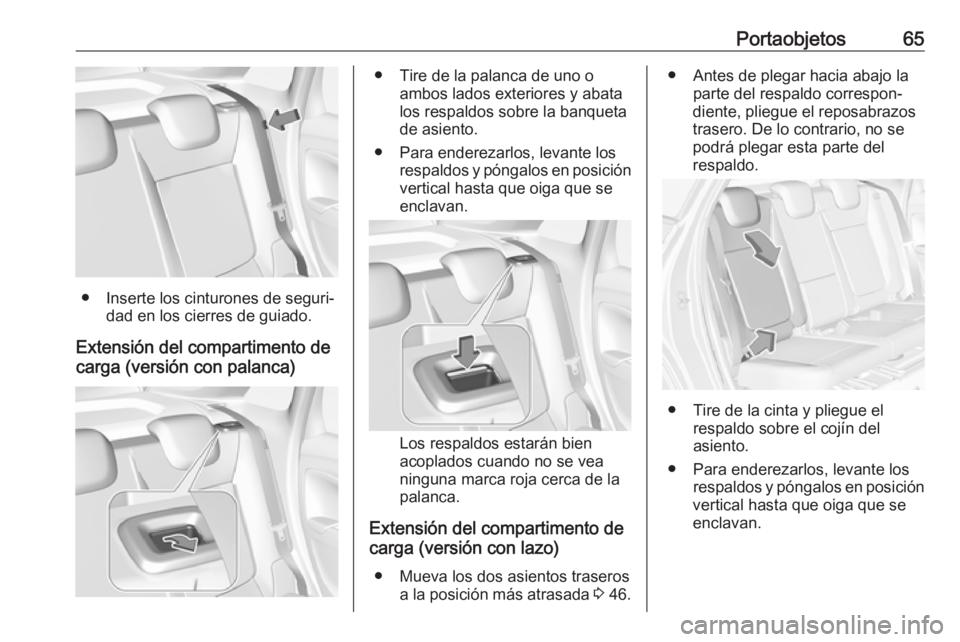

Portaobjetos65
● Inserte los cinturones de seguri‐dad en los cierres de guiado.
Extensión del compartimento de
carga (versión con palanca)
● Tire de la palanca de uno o ambos lados exteriores y abata
los respaldos sobre la banqueta de asiento.
● Para enderezarlos, levante los respaldos y póngalos en posición
vertical hasta que oiga que se
enclavan.
Los respaldos estarán bien
acoplados cuando no se vea
ninguna marca roja cerca de la
palanca.
Extensión del compartimento de
carga (versión con lazo)
● Mueva los dos asientos traseros a la posición más atrasada 3 46.
● Antes de plegar hacia abajo la
parte del respaldo correspon‐
diente, pliegue el reposabrazos
trasero. De lo contrario, no se
podrá plegar esta parte del
respaldo.
● Tire de la cinta y pliegue el respaldo sobre el cojín del
asiento.
● Para enderezarlos, levante los respaldos y póngalos en posición
vertical hasta que oiga que se
enclavan.
Page 68 of 267

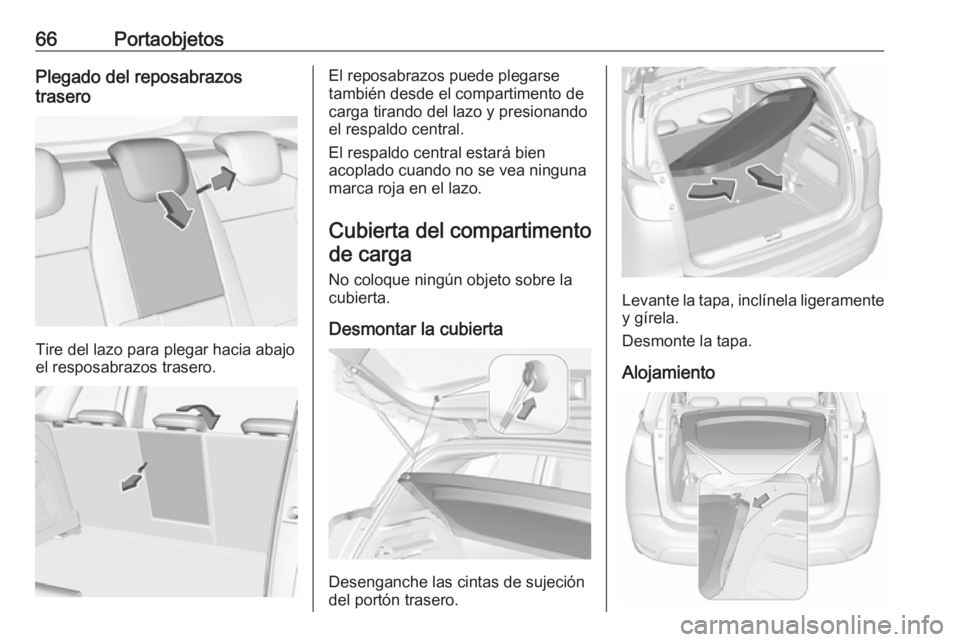

66PortaobjetosPlegado del reposabrazos
trasero
Tire del lazo para plegar hacia abajo
el resposabrazos trasero.
El reposabrazos puede plegarse
también desde el compartimento de
carga tirando del lazo y presionando
el respaldo central.
El respaldo central estará bien
acoplado cuando no se vea ninguna
marca roja en el lazo.
Cubierta del compartimentode carga
No coloque ningún objeto sobre la
cubierta.
Desmontar la cubierta
Desenganche las cintas de sujeción
del portón trasero.
Levante la tapa, inclínela ligeramente
y gírela.
Desmonte la tapa.
Alojamiento
Page 69 of 267

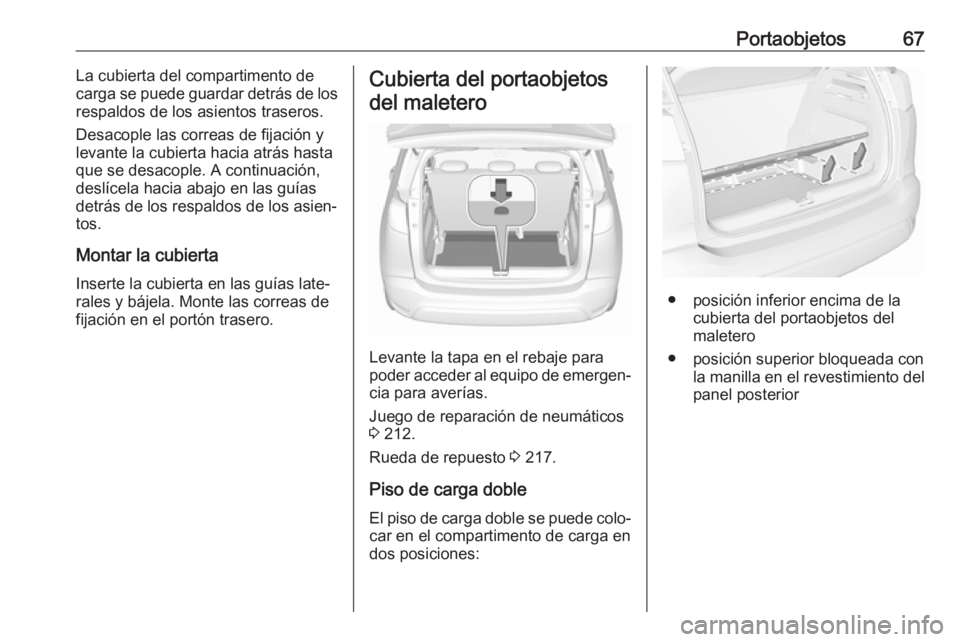

Portaobjetos67La cubierta del compartimento de
carga se puede guardar detrás de los
respaldos de los asientos traseros.
Desacople las correas de fijación y
levante la cubierta hacia atrás hasta
que se desacople. A continuación,
deslícela hacia abajo en las guías detrás de los respaldos de los asien‐
tos.
Montar la cubierta Inserte la cubierta en las guías late‐
rales y bájela. Monte las correas de
fijación en el portón trasero.Cubierta del portaobjetos
del maletero
Levante la tapa en el rebaje para
poder acceder al equipo de emergen‐ cia para averías.
Juego de reparación de neumáticos
3 212.
Rueda de repuesto 3 217.
Piso de carga doble
El piso de carga doble se puede colo‐ car en el compartimento de carga en
dos posiciones:
● posición inferior encima de la cubierta del portaobjetos del
maletero
● posición superior bloqueada con la manilla en el revestimiento del
panel posterior
Page 70 of 267

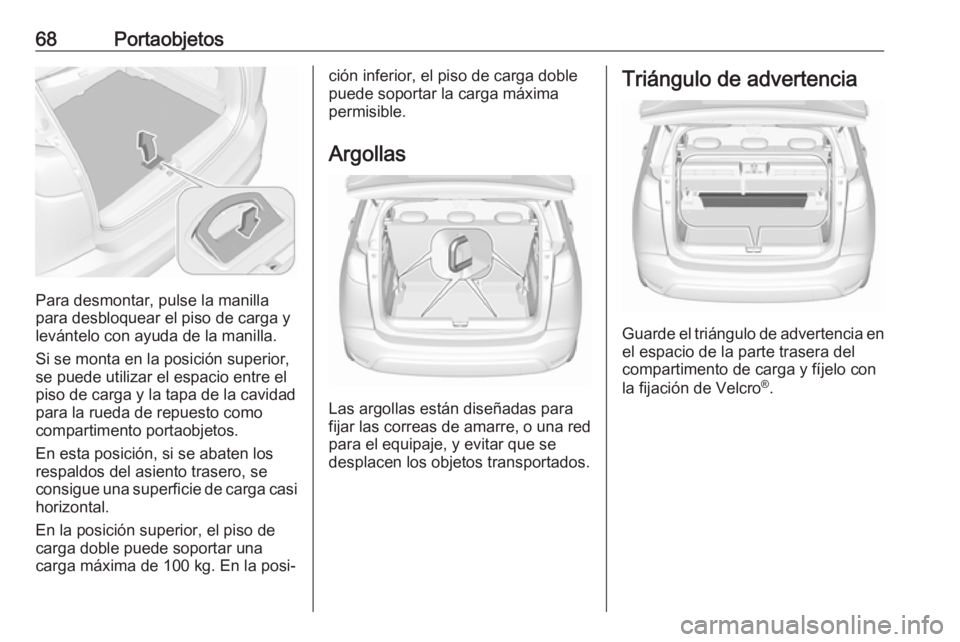

68Portaobjetos
Para desmontar, pulse la manilla
para desbloquear el piso de carga y
levántelo con ayuda de la manilla.
Si se monta en la posición superior,
se puede utilizar el espacio entre el
piso de carga y la tapa de la cavidad
para la rueda de repuesto como
compartimento portaobjetos.
En esta posición, si se abaten los
respaldos del asiento trasero, se
consigue una superficie de carga casi
horizontal.
En la posición superior, el piso de
carga doble puede soportar una
carga máxima de 100 kg. En la posi‐
ción inferior, el piso de carga doble
puede soportar la carga máxima
permisible.
Argollas
Las argollas están diseñadas para
fijar las correas de amarre, o una red
para el equipaje, y evitar que se
desplacen los objetos transportados.
Triángulo de advertencia
Guarde el triángulo de advertencia en
el espacio de la parte trasera del
compartimento de carga y fíjelo con
la fijación de Velcro ®
.
