OPEL CROSSLAND X 2019 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2019, Model line: CROSSLAND X, Model: OPEL CROSSLAND X 2019Pages: 281, PDF Dimensioni: 8.03 MB
Page 201 of 281

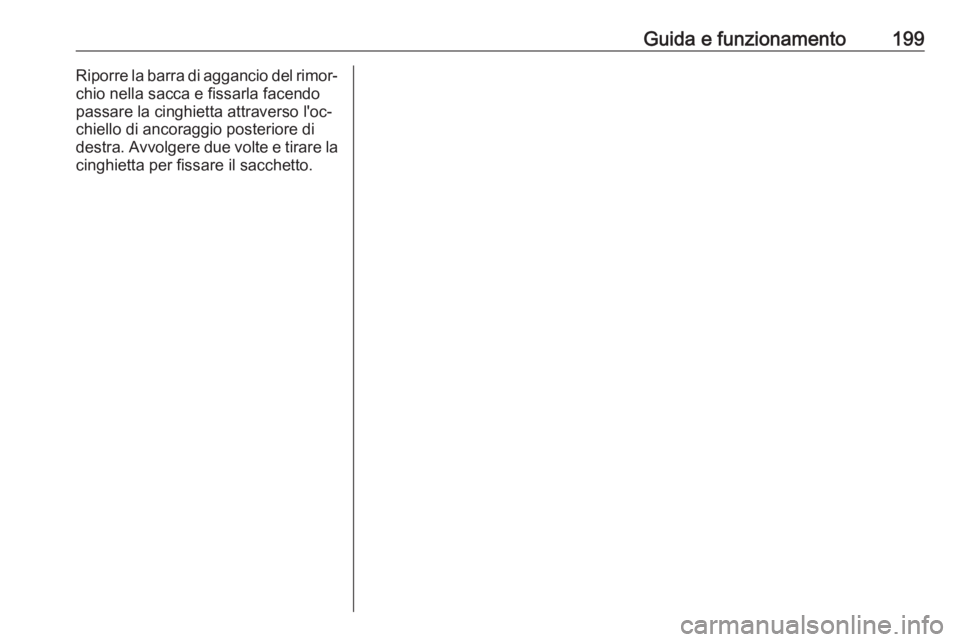

Guida e funzionamento199Riporre la barra di aggancio del rimor‐
chio nella sacca e fissarla facendo
passare la cinghietta attraverso l'oc‐
chiello di ancoraggio posteriore di
destra. Avvolgere due volte e tirare la cinghietta per fissare il sacchetto.
Page 202 of 281

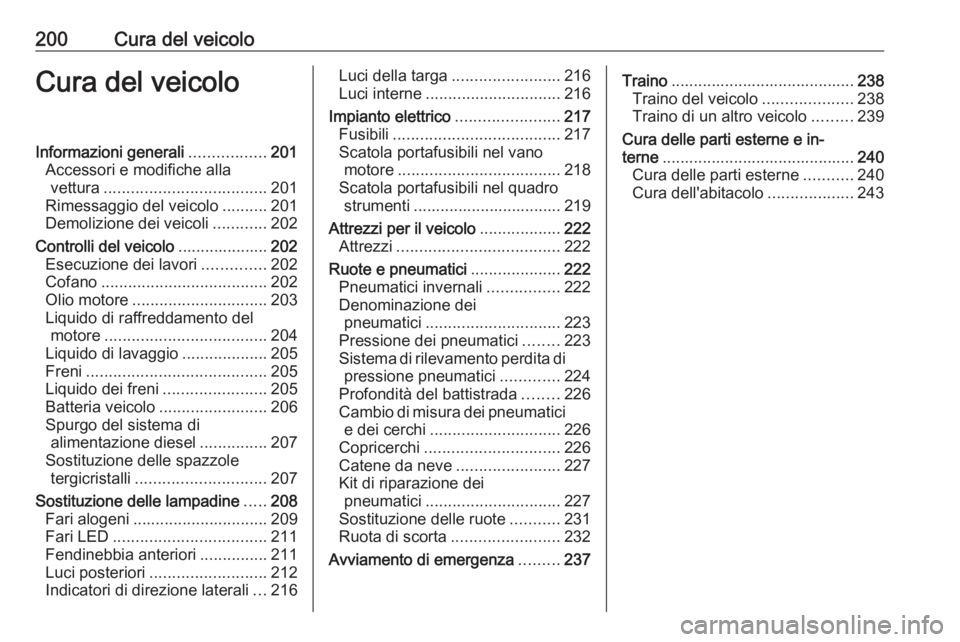

200Cura del veicoloCura del veicoloInformazioni generali.................201
Accessori e modifiche alla vettura .................................... 201
Rimessaggio del veicolo ..........201
Demolizione dei veicoli ............202
Controlli del veicolo ....................202
Esecuzione dei lavori ..............202
Cofano ..................................... 202
Olio motore .............................. 203
Liquido di raffreddamento del motore .................................... 204
Liquido di lavaggio ...................205
Freni ........................................ 205
Liquido dei freni .......................205
Batteria veicolo ........................206
Spurgo del sistema di alimentazione diesel ...............207
Sostituzione delle spazzole tergicristalli ............................. 207
Sostituzione delle lampadine .....208
Fari alogeni .............................. 209
Fari LED .................................. 211
Fendinebbia anteriori ...............211
Luci posteriori .......................... 212
Indicatori di direzione laterali ...216Luci della targa ........................ 216
Luci interne .............................. 216
Impianto elettrico .......................217
Fusibili ..................................... 217
Scatola portafusibili nel vano motore .................................... 218
Scatola portafusibili nel quadro strumenti ................................. 219
Attrezzi per il veicolo ..................222
Attrezzi .................................... 222
Ruote e pneumatici ....................222
Pneumatici invernali ................222
Denominazione dei
pneumatici .............................. 223
Pressione dei pneumatici ........223
Sistema di rilevamento perdita di pressione pneumatici .............224
Profondità del battistrada ........226
Cambio di misura dei pneumatici e dei cerchi ............................. 226
Copricerchi .............................. 226
Catene da neve .......................227
Kit di riparazione dei pneumatici .............................. 227
Sostituzione delle ruote ...........231
Ruota di scorta ........................ 232
Avviamento di emergenza .........237Traino ......................................... 238
Traino del veicolo ....................238
Traino di un altro veicolo .........239
Cura delle parti esterne e in‐
terne ........................................... 240
Cura delle parti esterne ...........240
Cura dell'abitacolo ...................243
Page 203 of 281

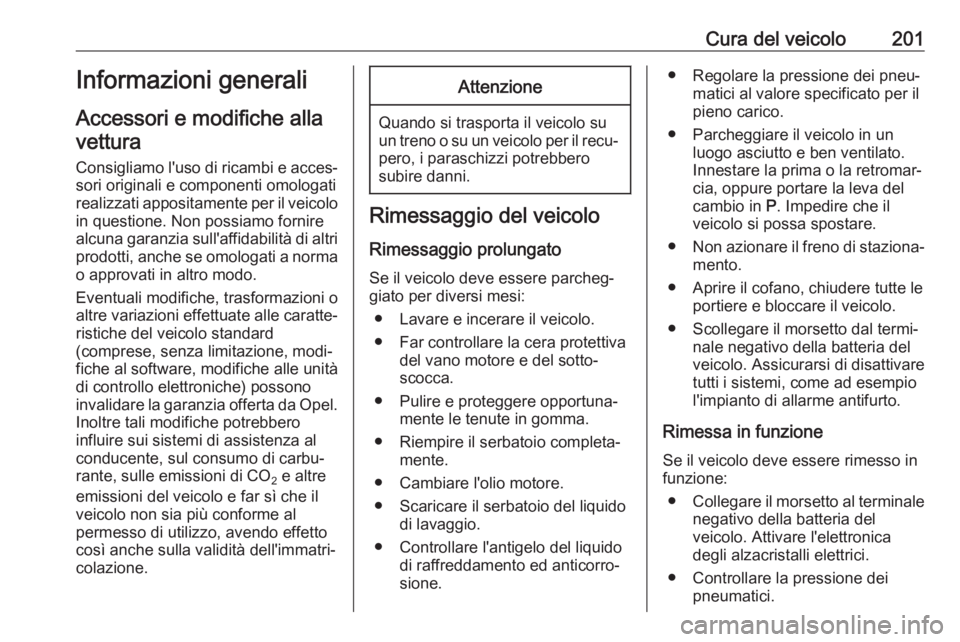

Cura del veicolo201Informazioni generali
Accessori e modifiche alla vettura
Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Eventuali modifiche, trasformazioni o
altre variazioni effettuate alle caratte‐
ristiche del veicolo standard
(comprese, senza limitazione, modi‐
fiche al software, modifiche alle unità
di controllo elettroniche) possono
invalidare la garanzia offerta da Opel. Inoltre tali modifiche potrebbero
influire sui sistemi di assistenza al
conducente, sul consumo di carbu‐
rante, sulle emissioni di CO 2 e altre
emissioni del veicolo e far sì che il veicolo non sia più conforme al
permesso di utilizzo, avendo effetto
così anche sulla validità dell'immatri‐ colazione.Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il recu‐ pero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
● Lavare e incerare il veicolo.
● Far controllare la cera protettiva del vano motore e del sotto‐
scocca.
● Pulire e proteggere opportuna‐ mente le tenute in gomma.
● Riempire il serbatoio completa‐ mente.
● Cambiare l'olio motore.
● Scaricare il serbatoio del liquido di lavaggio.
● Controllare l'antigelo del liquido di raffreddamento ed anticorro‐
sione.
● Regolare la pressione dei pneu‐ matici al valore specificato per il
pieno carico.
● Parcheggiare il veicolo in un luogo asciutto e ben ventilato.
Innestare la prima o la retromar‐
cia, oppure portare la leva del
cambio in P. Impedire che il
veicolo si possa spostare.
● Non azionare il freno di staziona‐
mento.
● Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
● Scollegare il morsetto dal termi‐ nale negativo della batteria del
veicolo. Assicurarsi di disattivare
tutti i sistemi, come ad esempio
l'impianto di allarme antifurto.
Rimessa in funzione
Se il veicolo deve essere rimesso in
funzione:
● Collegare il morsetto al terminale
negativo della batteria del
veicolo. Attivare l'elettronica
degli alzacristalli elettrici.
● Controllare la pressione dei pneumatici.
Page 204 of 281

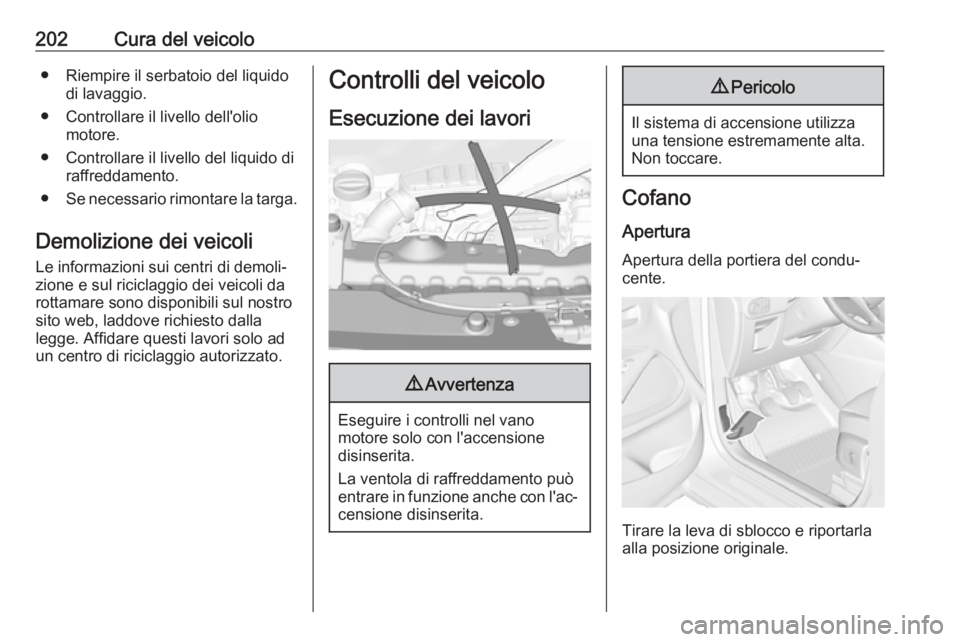

202Cura del veicolo● Riempire il serbatoio del liquidodi lavaggio.
● Controllare il livello dell'olio motore.
● Controllare il livello del liquido di raffreddamento.
● Se necessario rimontare la targa.
Demolizione dei veicoli Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web, laddove richiesto dalla
legge. Affidare questi lavori solo ad
un centro di riciclaggio autorizzato.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano
motore solo con l'accensione
disinserita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐ censione disinserita.
9 Pericolo
Il sistema di accensione utilizza
una tensione estremamente alta.
Non toccare.
Cofano
Apertura Apertura della portiera del condu‐
cente.
Tirare la leva di sblocco e riportarla
alla posizione originale.
Page 205 of 281

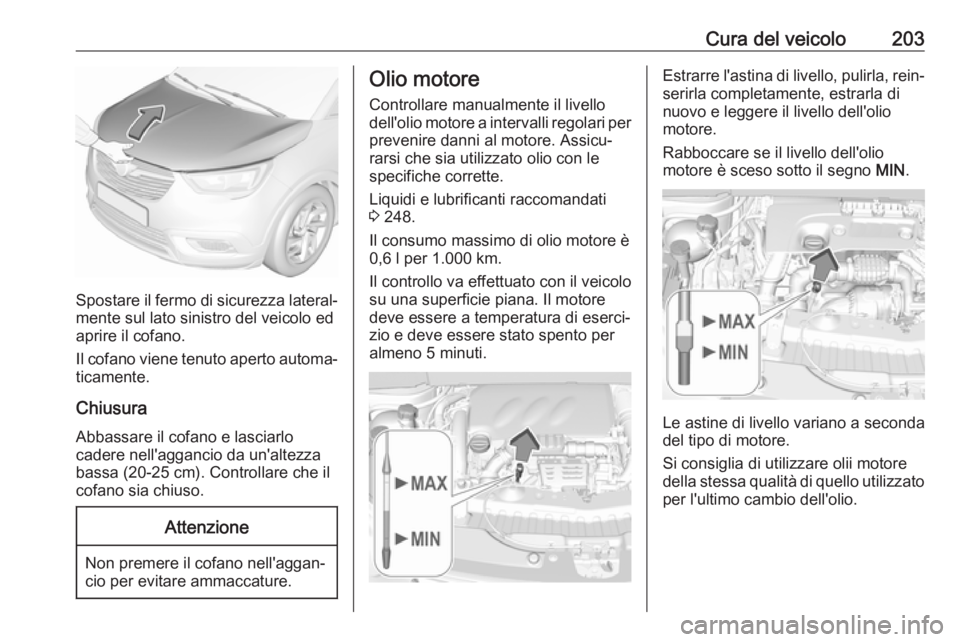

Cura del veicolo203
Spostare il fermo di sicurezza lateral‐mente sul lato sinistro del veicolo ed
aprire il cofano.
Il cofano viene tenuto aperto automa‐
ticamente.
Chiusura
Abbassare il cofano e lasciarlo
cadere nell'aggancio da un'altezza
bassa (20-25 cm). Controllare che il
cofano sia chiuso.
Attenzione
Non premere il cofano nell'aggan‐
cio per evitare ammaccature.
Olio motore
Controllare manualmente il livello
dell'olio motore a intervalli regolari per
prevenire danni al motore. Assicu‐ rarsi che sia utilizzato olio con lespecifiche corrette.
Liquidi e lubrificanti raccomandati
3 248.
Il consumo massimo di olio motore è
0,6 l per 1.000 km.
Il controllo va effettuato con il veicolo
su una superficie piana. Il motore
deve essere a temperatura di eserci‐
zio e deve essere stato spento per
almeno 5 minuti.Estrarre l'astina di livello, pulirla, rein‐
serirla completamente, estrarla di
nuovo e leggere il livello dell'olio
motore.
Rabboccare se il livello dell'olio
motore è sceso sotto il segno MIN.
Le astine di livello variano a seconda
del tipo di motore.
Si consiglia di utilizzare olii motore
della stessa qualità di quello utilizzato per l'ultimo cambio dell'olio.
Page 206 of 281

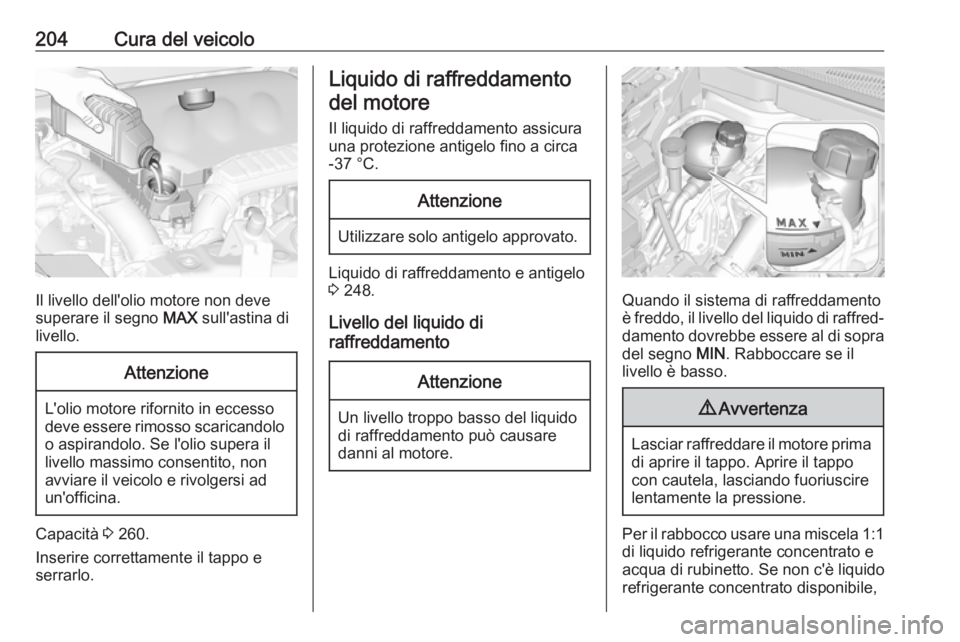

204Cura del veicolo
Il livello dell'olio motore non deve
superare il segno MAX sull'astina di
livello.
Attenzione
L'olio motore rifornito in eccesso
deve essere rimosso scaricandolo
o aspirandolo. Se l'olio supera il livello massimo consentito, non
avviare il veicolo e rivolgersi ad
un'officina.
Capacità 3 260.
Inserire correttamente il tappo e
serrarlo.
Liquido di raffreddamento
del motore
Il liquido di raffreddamento assicura
una protezione antigelo fino a circa
-37 °C.Attenzione
Utilizzare solo antigelo approvato.
Liquido di raffreddamento e antigelo
3 248.
Livello del liquido di
raffreddamento
Attenzione
Un livello troppo basso del liquido
di raffreddamento può causare
danni al motore.
Quando il sistema di raffreddamento
è freddo, il livello del liquido di raffred‐ damento dovrebbe essere al di sopra
del segno MIN. Rabboccare se il
livello è basso.
9 Avvertenza
Lasciar raffreddare il motore prima
di aprire il tappo. Aprire il tappo
con cautela, lasciando fuoriuscire
lentamente la pressione.
Per il rabbocco usare una miscela 1:1
di liquido refrigerante concentrato e
acqua di rubinetto. Se non c'è liquido
refrigerante concentrato disponibile,
Page 207 of 281

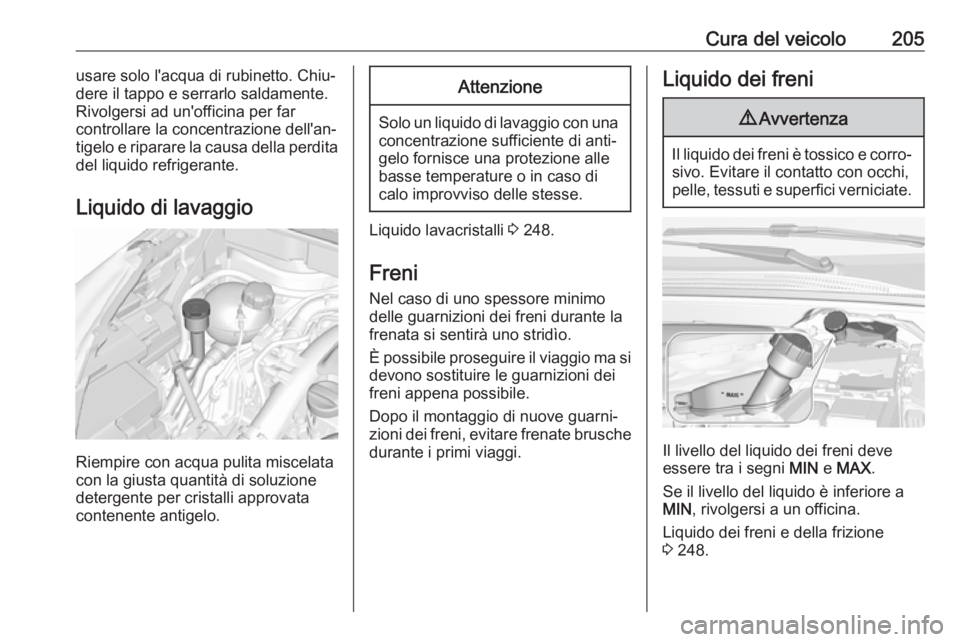

Cura del veicolo205usare solo l'acqua di rubinetto. Chiu‐
dere il tappo e serrarlo saldamente.
Rivolgersi ad un'officina per far
controllare la concentrazione dell'an‐
tigelo e riparare la causa della perdita
del liquido refrigerante.
Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di soluzione
detergente per cristalli approvata
contenente antigelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.
Liquido lavacristalli 3 248.
Freni Nel caso di uno spessore minimo
delle guarnizioni dei freni durante la
frenata si sentirà uno stridìo.
È possibile proseguire il viaggio ma si devono sostituire le guarnizioni dei
freni appena possibile.
Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche
durante i primi viaggi.
Liquido dei freni9 Avvertenza
Il liquido dei freni è tossico e corro‐
sivo. Evitare il contatto con occhi,
pelle, tessuti e superfici verniciate.
Il livello del liquido dei freni deve
essere tra i segni MIN e MAX .
Se il livello del liquido è inferiore a
MIN , rivolgersi a un officina.
Liquido dei freni e della frizione
3 248.

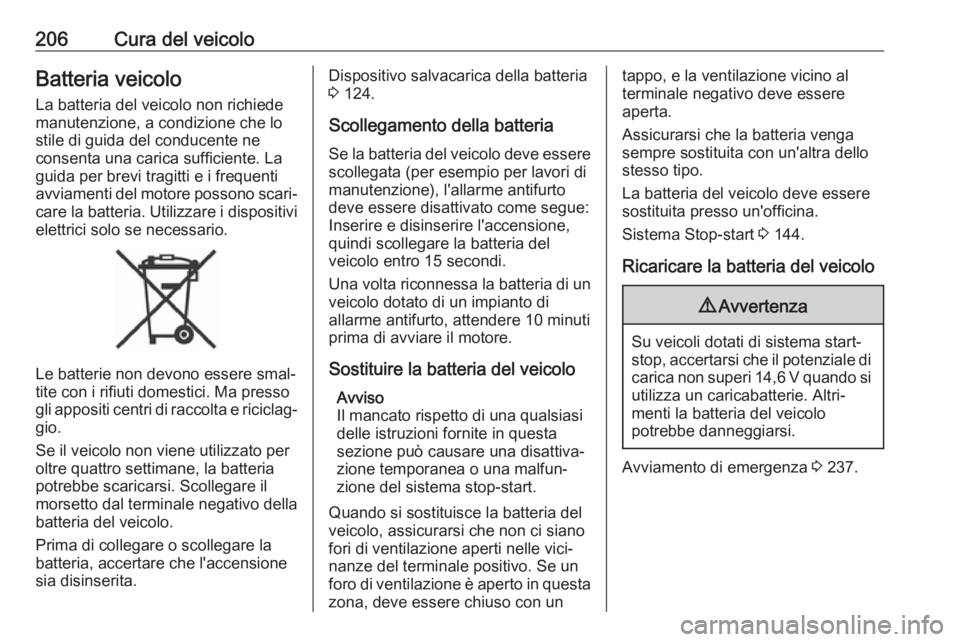

Page 208 of 281

206Cura del veicoloBatteria veicoloLa batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne
consenta una carica sufficiente. La
guida per brevi tragitti e i frequenti
avviamenti del motore possono scari‐
care la batteria. Utilizzare i dispositivi
elettrici solo se necessario.
Le batterie non devono essere smal‐
tite con i rifiuti domestici. Ma presso gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre quattro settimane, la batteria
potrebbe scaricarsi. Scollegare il
morsetto dal terminale negativo della
batteria del veicolo.
Prima di collegare o scollegare la
batteria, accertare che l'accensione
sia disinserita.
Dispositivo salvacarica della batteria
3 124.
Scollegamento della batteria
Se la batteria del veicolo deve essere
scollegata (per esempio per lavori di
manutenzione), l'allarme antifurto
deve essere disattivato come segue:
Inserire e disinserire l'accensione,
quindi scollegare la batteria del
veicolo entro 15 secondi.
Una volta riconnessa la batteria di un
veicolo dotato di un impianto di
allarme antifurto, attendere 10 minuti
prima di avviare il motore.
Sostituire la batteria del veicolo Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questa
sezione può causare una disattiva‐
zione temporanea o una malfun‐
zione del sistema stop-start.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle vici‐
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa
zona, deve essere chiuso con untappo, e la ventilazione vicino al
terminale negativo deve essere
aperta.
Assicurarsi che la batteria venga
sempre sostituita con un'altra dello
stesso tipo.
La batteria del veicolo deve essere
sostituita presso un'officina.
Sistema Stop-start 3 144.
Ricaricare la batteria del veicolo9 Avvertenza
Su veicoli dotati di sistema start-
stop, accertarsi che il potenziale di carica non superi 14,6 V quando siutilizza un caricabatterie. Altri‐
menti la batteria del veicolo
potrebbe danneggiarsi.
Avviamento di emergenza 3 237.
Page 209 of 281

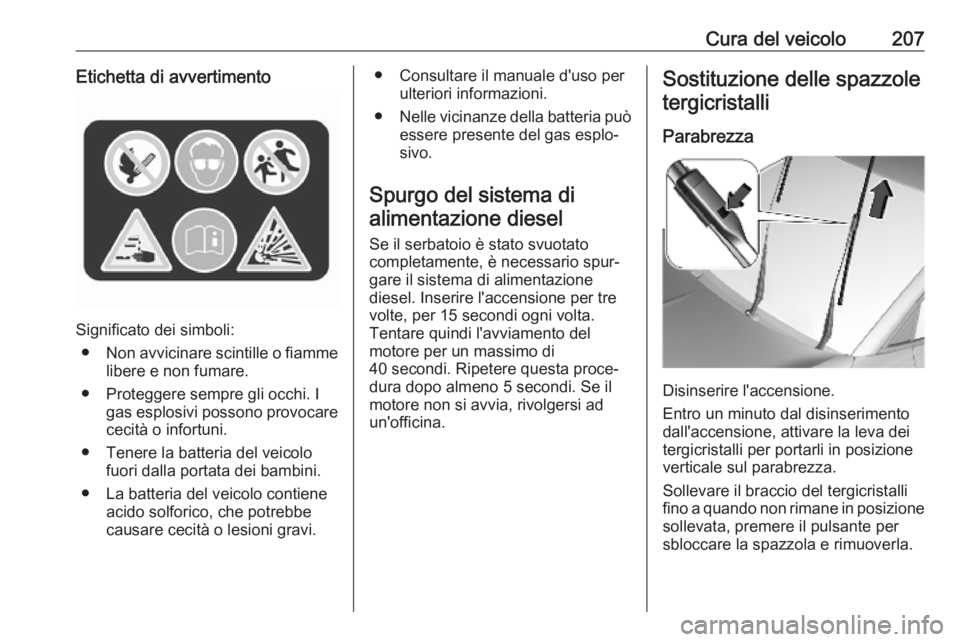

Cura del veicolo207Etichetta di avvertimento
Significato dei simboli:● Non avvicinare scintille o fiamme
libere e non fumare.
● Proteggere sempre gli occhi. I gas esplosivi possono provocare
cecità o infortuni.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.
● Consultare il manuale d'uso per ulteriori informazioni.
● Nelle vicinanze della batteria può
essere presente del gas esplo‐ sivo.
Spurgo del sistema di
alimentazione diesel
Se il serbatoio è stato svuotato
completamente, è necessario spur‐
gare il sistema di alimentazione
diesel. Inserire l'accensione per tre
volte, per 15 secondi ogni volta.
Tentare quindi l'avviamento del
motore per un massimo di
40 secondi. Ripetere questa proce‐
dura dopo almeno 5 secondi. Se il
motore non si avvia, rivolgersi ad un'officina.Sostituzione delle spazzole
tergicristalli
Parabrezza
Disinserire l'accensione.
Entro un minuto dal disinserimento
dall'accensione, attivare la leva dei
tergicristalli per portarli in posizione
verticale sul parabrezza.
Sollevare il braccio del tergicristalli fino a quando non rimane in posizione
sollevata, premere il pulsante per
sbloccare la spazzola e rimuoverla.
Page 210 of 281

208Cura del veicoloAttaccare la spazzola del tergicristallo
in posizione leggermente obliqua
rispetto al braccio del tergicristallo e
spingerla finché non si innesta.
Abbassare con cautela il braccio del
tergicristallo.
Finestrino posteriore
Sollevare il braccio del tergicristallo.
Sganciare la spazzola del tergicri‐
stallo come mostrato in figura e
rimuoverla.
Attaccare la spazzola del tergicristallo
in posizione leggermente obliqua
rispetto al braccio del tergicristallo e
spingerla finché non si innesta.
Abbassare con cautela il braccio del
tergicristallo.Sostituzione delle
lampadine
Disinserire l'alimentazione e
spegnere l'interruttore interessato o
chiudere le portiere.
Afferrare la lampadina nuova solo
tenendola per lo zoccolo. Non toccare
il vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo
lampadine dello stesso tipo di quelle
sostituite.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine Dopo la sostituzione delle lampadine
accendere il quadro, azionare e
controllare le luci.
