OPEL GRANDLAND X 2018 Manuel d'utilisation (in French)

Instruments et commandes99bleu:confirmation de mise en
marcheblanc:confirmation de mise en
marche
Se reporter à tous les témoins des
différents combinés d'instruments
3 92.
Clignotant
O s’allume ou clignote en vert.
S'allume brièvement
Les feux de stationnement sont allu‐
més.
Clignotement
Les clignotants ou les feux de
détresse sont activés.
Clignotement rapide : défaillance
d'une ampoule de clignotant ou d'un
fusible associé, défaillance d'une ampoule de clignotant de remorque.
Remplacement des ampoules
3 229.
Clignotants 3 128.
Rappel de ceinture de
sécurité
Rappel de ceinture de sécurité de
tous les sièges
X s'allume ou clignote en rouge sur le
combiné d'instruments conjointement
avec l'indication de chaque ceinture
de sécurité sur la console de pavillon.
● Lorsque le contact est mis, et si la ceinture de sécurité d'un siège
occupé n'a pas été bouclée, X
sur le combiné d'instruments et le
symbole du siège correspondant
sur la console de pavillon s'allu‐
ment simultanément.
● Dès que le véhicule commence à
rouler, X sur le tableau de bord et
le symbole du siège correspon‐
dant sur la console de pavillon
clignotent simultanément
pendant un certain temps,
accompagnés d'un signal
sonore. Après un certain temps
de conduite, X reste allumé
jusqu'à ce que la ceinture de
sécurité du siège correspondant
ait été bouclée ou si un passager
a débouclé sa ceinture de sécu‐
rité.
Airbags et rétracteurs de ceinture
v s'allume en rouge.
Lors de la mise du contact, le témoin
s’allume pendant environ quatre
secondes. S'il ne s'allume pas, s'il ne
s'éteint pas après quatre secondes
ou s'il s'allume en roulant, le système d'airbag présente une défaillance.

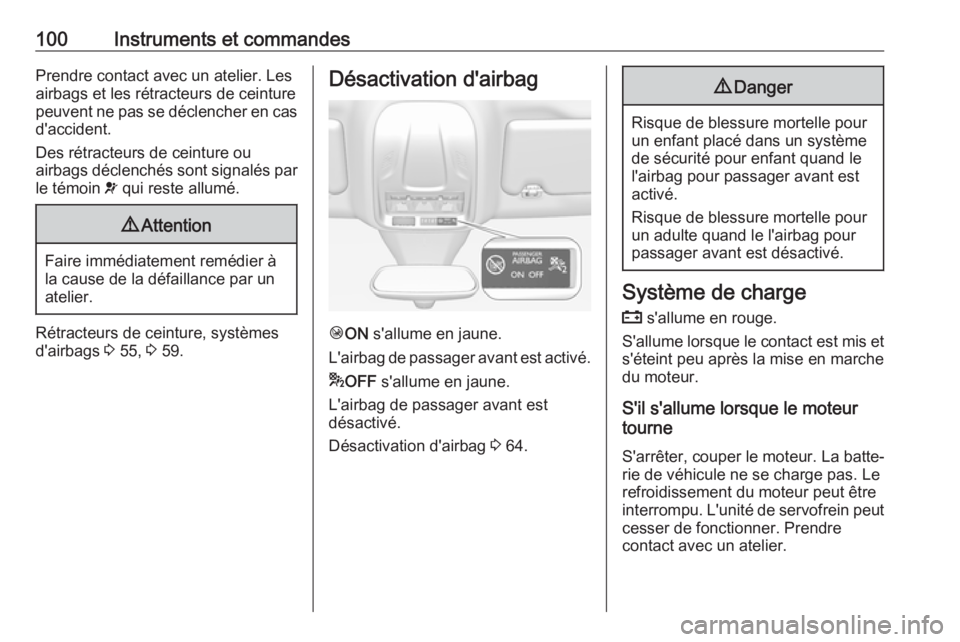

100Instruments et commandesPrendre contact avec un atelier. Lesairbags et les rétracteurs de ceinturepeuvent ne pas se déclencher en cas d'accident.
Des rétracteurs de ceinture ou
airbags déclenchés sont signalés par
le témoin v qui reste allumé.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Rétracteurs de ceinture, systèmes d'airbags 3 55, 3 59.
Désactivation d'airbag
Ó ON s'allume en jaune.
L'airbag de passager avant est activé. * OFF s'allume en jaune.
L'airbag de passager avant est
désactivé.
Désactivation d'airbag 3 64.
9 Danger
Risque de blessure mortelle pour
un enfant placé dans un système
de sécurité pour enfant quand le
l'airbag pour passager avant est
activé.
Risque de blessure mortelle pour
un adulte quand le l'airbag pour
passager avant est désactivé.
Système de charge
p s'allume en rouge.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
S'arrêter, couper le moteur. La batte‐
rie de véhicule ne se charge pas. Le
refroidissement du moteur peut être
interrompu. L'unité de servofrein peut cesser de fonctionner. Prendre
contact avec un atelier.

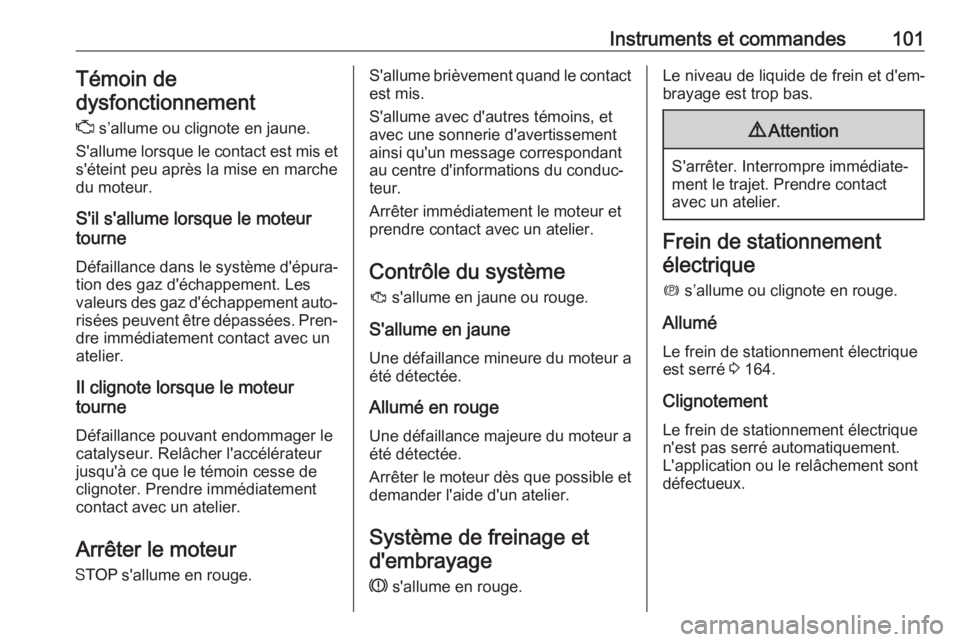

Instruments et commandes101Témoin de
dysfonctionnement
Z s’allume ou clignote en jaune.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
Défaillance dans le système d'épura‐
tion des gaz d'échappement. Les
valeurs des gaz d'échappement auto‐
risées peuvent être dépassées. Pren‐ dre immédiatement contact avec un
atelier.
Il clignote lorsque le moteur
tourne
Défaillance pouvant endommager le
catalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de
clignoter. Prendre immédiatement
contact avec un atelier.
Arrêter le moteur
Y s'allume en rouge.S'allume brièvement quand le contact
est mis.
S'allume avec d'autres témoins, et
avec une sonnerie d'avertissement
ainsi qu'un message correspondant
au centre d'informations du conduc‐
teur.
Arrêter immédiatement le moteur et
prendre contact avec un atelier.
Contrôle du système
J s'allume en jaune ou rouge.
S'allume en jaune Une défaillance mineure du moteur a
été détectée.
Allumé en rouge Une défaillance majeure du moteur a
été détectée.
Arrêter le moteur dès que possible et demander l'aide d'un atelier.
Système de freinage et d'embrayage
R s'allume en rouge.Le niveau de liquide de frein et d'em‐
brayage est trop bas.9 Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
Frein de stationnement
électrique
m s’allume ou clignote en rouge.
Allumé
Le frein de stationnement électrique
est serré 3 164.
Clignotement Le frein de stationnement électrique
n'est pas serré automatiquement.
L'application ou le relâchement sont
défectueux.

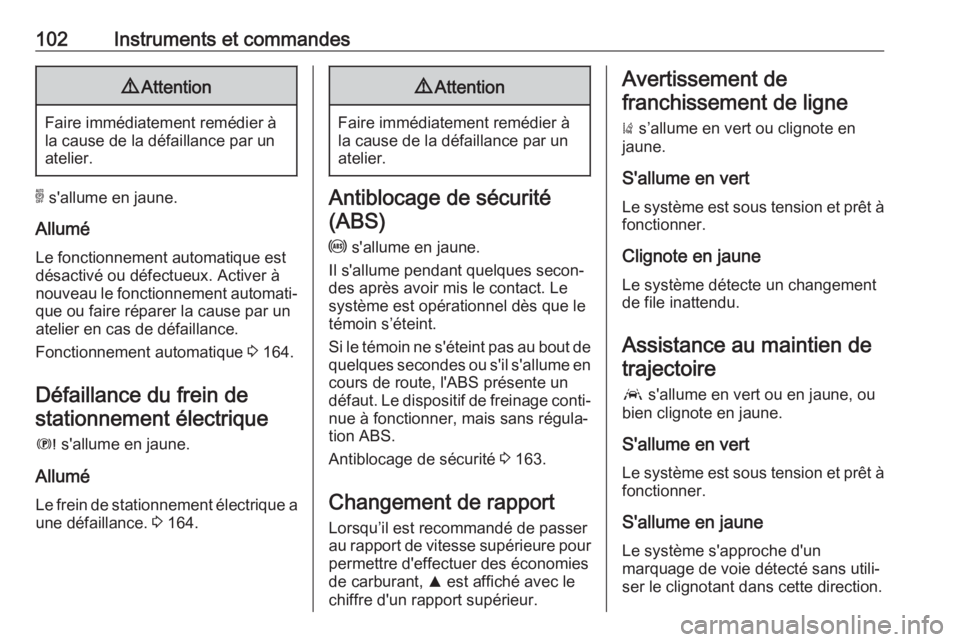

102Instruments et commandes9Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
o s'allume en jaune.
Allumé
Le fonctionnement automatique est
désactivé ou défectueux. Activer à nouveau le fonctionnement automati‐
que ou faire réparer la cause par un
atelier en cas de défaillance.
Fonctionnement automatique 3 164.
Défaillance du frein de stationnement électrique
E s'allume en jaune.
Allumé
Le frein de stationnement électrique a une défaillance. 3 164.
9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Antiblocage de sécurité
(ABS)
u s'allume en jaune.
Il s'allume pendant quelques secon‐
des après avoir mis le contact. Le
système est opérationnel dès que le témoin s’éteint.
Si le témoin ne s'éteint pas au bout de
quelques secondes ou s'il s'allume en cours de route, l'ABS présente un
défaut. Le dispositif de freinage conti‐ nue à fonctionner, mais sans régula‐
tion ABS.
Antiblocage de sécurité 3 163.
Changement de rapport Lorsqu’il est recommandé de passer
au rapport de vitesse supérieure pour
permettre d'effectuer des économies
de carburant, R est affiché avec le
chiffre d'un rapport supérieur.
Avertissement de
franchissement de ligne
) s’allume en vert ou clignote en
jaune.
S'allume en vert Le système est sous tension et prêt à
fonctionner.
Clignote en jaune
Le système détecte un changement
de file inattendu.
Assistance au maintien de
trajectoire
a s'allume en vert ou en jaune, ou
bien clignote en jaune.
S'allume en vertLe système est sous tension et prêt à
fonctionner.
S'allume en jaune
Le système s'approche d'un
marquage de voie détecté sans utili‐
ser le clignotant dans cette direction.

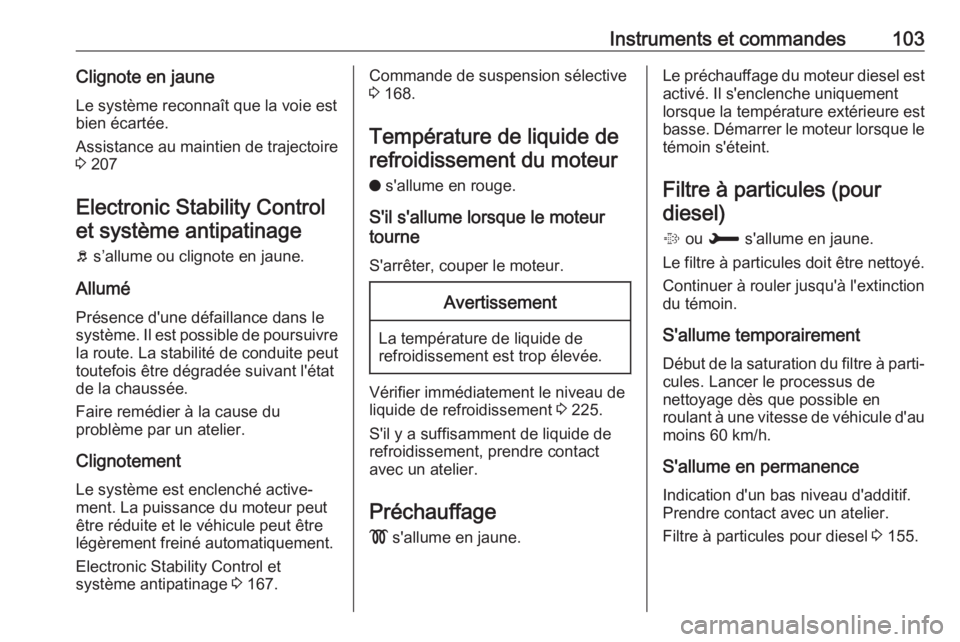

Instruments et commandes103Clignote en jauneLe système reconnaît que la voie est
bien écartée.
Assistance au maintien de trajectoire
3 207
Electronic Stability Control
et système antipatinage
b s’allume ou clignote en jaune.
Allumé
Présence d'une défaillance dans le
système. Il est possible de poursuivre la route. La stabilité de conduite peut
toutefois être dégradée suivant l'état
de la chaussée.
Faire remédier à la cause du
problème par un atelier.
Clignotement
Le système est enclenché active‐ ment. La puissance du moteur peut
être réduite et le véhicule peut être
légèrement freiné automatiquement.
Electronic Stability Control et
système antipatinage 3 167.Commande de suspension sélective
3 168.
Température de liquide de refroidissement du moteur
o s'allume en rouge.
S'il s'allume lorsque le moteur
tourne
S'arrêter, couper le moteur.Avertissement
La température de liquide de
refroidissement est trop élevée.
Vérifier immédiatement le niveau de
liquide de refroidissement 3 225.
S'il y a suffisamment de liquide de
refroidissement, prendre contact
avec un atelier.
Préchauffage ! s'allume en jaune.
Le préchauffage du moteur diesel est
activé. Il s'enclenche uniquement
lorsque la température extérieure est
basse. Démarrer le moteur lorsque le témoin s'éteint.
Filtre à particules (pour
diesel)
% ou H s'allume en jaune.
Le filtre à particules doit être nettoyé.
Continuer à rouler jusqu'à l'extinction
du témoin.
S'allume temporairement Début de la saturation du filtre à parti‐
cules. Lancer le processus de
nettoyage dès que possible en
roulant à une vitesse de véhicule d'au
moins 60 km/h.
S'allume en permanence Indication d'un bas niveau d'additif.Prendre contact avec un atelier.
Filtre à particules pour diesel 3 155.

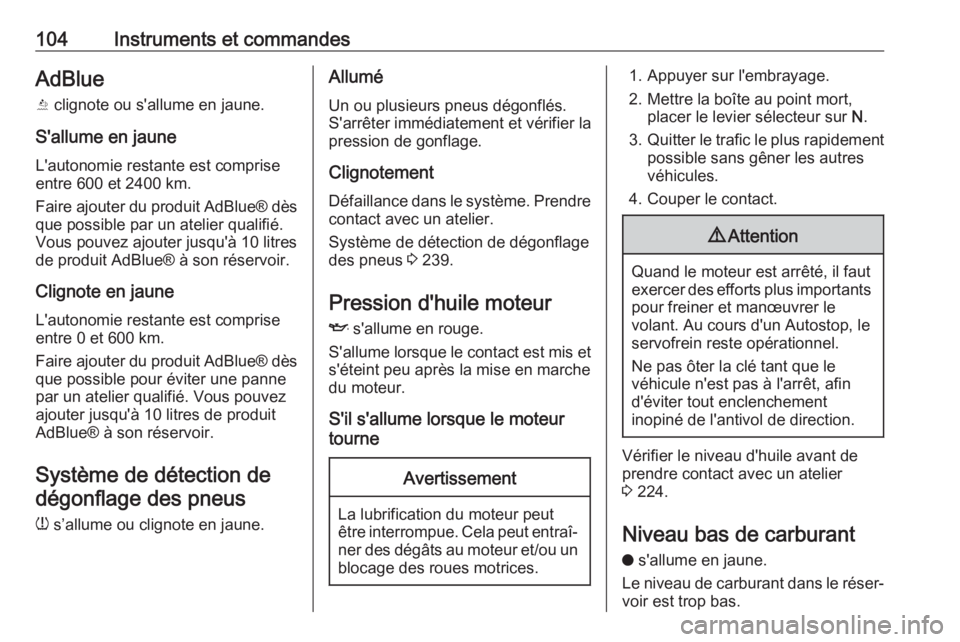

104Instruments et commandesAdBlue
Y clignote ou s'allume en jaune.
S'allume en jaune
L'autonomie restante est comprise
entre 600 et 2400 km.
Faire ajouter du produit AdBlue® dès que possible par un atelier qualifié.
Vous pouvez ajouter jusqu'à 10 litres
de produit AdBlue® à son réservoir.
Clignote en jaune L'autonomie restante est comprise
entre 0 et 600 km.
Faire ajouter du produit AdBlue® dès que possible pour éviter une panne
par un atelier qualifié. Vous pouvez
ajouter jusqu'à 10 litres de produit
AdBlue® à son réservoir.
Système de détection de dégonflage des pneus
w s’allume ou clignote en jaune.Allumé
Un ou plusieurs pneus dégonflés.
S'arrêter immédiatement et vérifier la
pression de gonflage.
Clignotement
Défaillance dans le système. Prendre
contact avec un atelier.
Système de détection de dégonflage
des pneus 3 239.
Pression d'huile moteur
I s'allume en rouge.
S'allume lorsque le contact est mis et s'éteint peu après la mise en marchedu moteur.
S'il s'allume lorsque le moteur
tourneAvertissement
La lubrification du moteur peut
être interrompue. Cela peut entraî‐ ner des dégâts au moteur et/ou un
blocage des roues motrices.
1. Appuyer sur l'embrayage.
2. Mettre la boîte au point mort, placer le levier sélecteur sur N.
3. Quitter le trafic le plus rapidement
possible sans gêner les autres
véhicules.
4. Couper le contact.9 Attention
Quand le moteur est arrêté, il faut
exercer des efforts plus importants pour freiner et manœuvrer le
volant. Au cours d'un Autostop, le
servofrein reste opérationnel.
Ne pas ôter la clé tant que le
véhicule n'est pas à l'arrêt, afin
d'éviter tout enclenchement
inopiné de l'antivol de direction.
Vérifier le niveau d'huile avant de
prendre contact avec un atelier
3 224.
Niveau bas de carburant o s'allume en jaune.
Le niveau de carburant dans le réser‐
voir est trop bas.

Instruments et commandes105Faire le plein 3 213.
Purge d'air du circuit de gazole
(diesel) 3 228.
Arrêt automatique D s’allume ou clignote en vert.
S'allume en vert Le moteur est en Autostop.
Clignote en vertL'arrêt automatique est momentané‐
ment indisponible, ou le mode Arrêt automatique est sollicité automati‐
quement.
Système Stop/Start 3 151.
Éclairage extérieur 8 s'allume en vert.
Les feux extérieurs sont allumés
3 121.
Feux de route C s'allume en bleu.S'allume lorsque les feux de route
sont allumés, pendant un appel de
phares 3 122, ou lorsque les feux de
route sont allumés avec les feux de
route automatiques 3 122.
Feux de route automatiques
f s'allume en vert.
Les feux de route automatiques sont
activés 3 124.
Phares à DEL
H s'allume et un message d'aver‐
tissement est affiché sur le centre
d'informations du conducteur.
Prendre contact avec un atelier.
Antibrouillard
> s'allume en vert.
Les phares antibrouillard sont allu‐
més 3 129.
Feu antibrouillard arrière
r s'allume en jaune.Le feu antibrouillard arrière est allumé
3 129.
Détecteur de pluie
< s'allume en vert.
Éclairé lorsque la position du détec‐
teur de pluie de la tige d'essuie-glace est sélectionnée.
Alerte d'angle mort latéral B s'allume en vert.
Le système est actif.
Régulateur de vitesse m s'allume en blanc ou en vert.
S'allume en blanc
Le système est sous tension.
S'allume en vertLe régulateur de vitesse est activé. La
vitesse de consigne est indiquée
dans le centre d'informations du
conducteur.
Régulateur de vitesse 3 171.

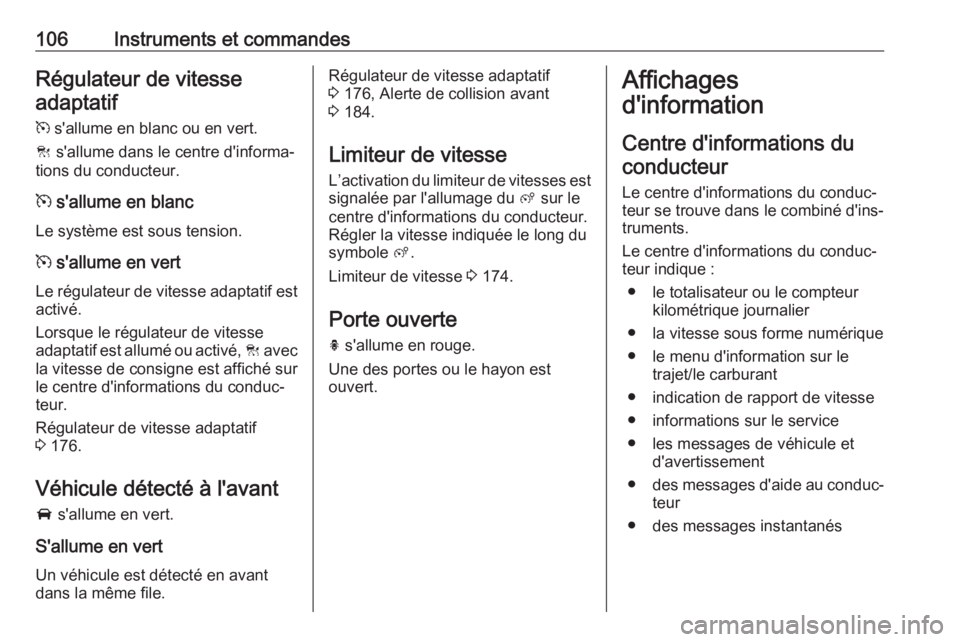

106Instruments et commandesRégulateur de vitesseadaptatif
m s'allume en blanc ou en vert.
C s'allume dans le centre d'informa‐
tions du conducteur.
m s'allume en blanc
Le système est sous tension.
m s'allume en vert
Le régulateur de vitesse adaptatif est activé.
Lorsque le régulateur de vitesse
adaptatif est allumé ou activé, C avec
la vitesse de consigne est affiché sur
le centre d'informations du conduc‐
teur.
Régulateur de vitesse adaptatif
3 176.
Véhicule détecté à l'avant
A s'allume en vert.
S'allume en vert
Un véhicule est détecté en avant dans la même file.Régulateur de vitesse adaptatif
3 176, Alerte de collision avant
3 184.
Limiteur de vitesse
L’activation du limiteur de vitesses est signalée par l'allumage du ß sur le
centre d'informations du conducteur.
Régler la vitesse indiquée le long du
symbole ß.
Limiteur de vitesse 3 174.
Porte ouverte
h s'allume en rouge.
Une des portes ou le hayon est
ouvert.Affichages
d'information
Centre d'informations du
conducteur
Le centre d'informations du conduc‐
teur se trouve dans le combiné d'ins‐
truments.
Le centre d'informations du conduc‐ teur indique :
● le totalisateur ou le compteur kilométrique journalier
● la vitesse sous forme numérique
● le menu d'information sur le trajet/le carburant
● indication de rapport de vitesse
● informations sur le service
● les messages de véhicule et d'avertissement
● des messages d'aide au conduc‐
teur
● des messages instantanés

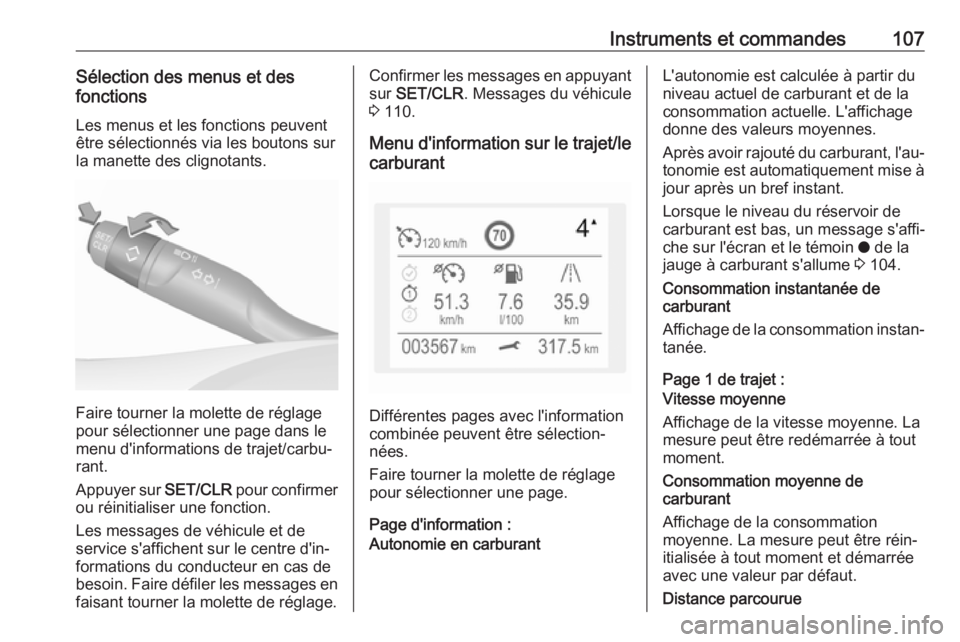

Instruments et commandes107Sélection des menus et des
fonctions
Les menus et les fonctions peuvent
être sélectionnés via les boutons sur
la manette des clignotants.
Faire tourner la molette de réglage
pour sélectionner une page dans le
menu d'informations de trajet/carbu‐
rant.
Appuyer sur SET/CLR pour confirmer
ou réinitialiser une fonction.
Les messages de véhicule et de
service s'affichent sur le centre d'in‐
formations du conducteur en cas de
besoin. Faire défiler les messages en
faisant tourner la molette de réglage.
Confirmer les messages en appuyant
sur SET/CLR . Messages du véhicule
3 110.
Menu d'information sur le trajet/le
carburant
Différentes pages avec l'information
combinée peuvent être sélection‐ nées.
Faire tourner la molette de réglage
pour sélectionner une page.
Page d'information :
Autonomie en carburant
L'autonomie est calculée à partir du
niveau actuel de carburant et de la
consommation actuelle. L'affichage
donne des valeurs moyennes.
Après avoir rajouté du carburant, l'au‐ tonomie est automatiquement mise à
jour après un bref instant.
Lorsque le niveau du réservoir de
carburant est bas, un message s'affi‐
che sur l'écran et le témoin o de la
jauge à carburant s'allume 3 104.
Consommation instantanée de
carburant
Affichage de la consommation instan‐ tanée.
Page 1 de trajet :
Vitesse moyenne
Affichage de la vitesse moyenne. La
mesure peut être redémarrée à tout moment.
Consommation moyenne de
carburant
Affichage de la consommation
moyenne. La mesure peut être réin‐
itialisée à tout moment et démarrée
avec une valeur par défaut.
Distance parcourue

108Instruments et commandesAffiche la distance actuelle du trajet 1depuis la réinitialisation.
Les valeurs de la page de trajet 1
peuvent être réinitialisées en
appuyant sur SET/CLR pendant quel‐
ques secondes.
Page de trajet 2 :
Vitesse moyenne
Affichage de la vitesse moyenne. La mesure peut être redémarrée à tout moment.
Consommation moyenne de
carburant
Affichage de la consommation
moyenne. La mesure peut être réin‐
itialisée à tout moment et démarrée
avec une valeur par défaut.
Distance parcourue
Affichage la distance actuelle pour le
trajet 2 depuis une certaine réinitiali‐
sation.
Les valeurs de la page de trajet 2
peuvent être réinitialisées en
appuyant sur SET/CLR pendant quel‐
ques secondes.Page d'indication numérique de
vitesse
Affichage numérique de la vitesse
instantanée.
Compteur de durée d'arrêt et de
démarrage
Un compteur horaire calcule le temps
passé en mode ARRÊT pendant un
voyage. Il se remet à zéro chaque fois
que le contact est mis.
Page de boussole
Affiche la direction géographique du
trajet.
Page vide
Aucune information de trajet/carbu‐
rant ne s'affiche.
Affichage d'informations
L'affichage d'informations se trouve
dans le tableau de bord, près du
combiné d'instruments.
Selon sa configuration, le véhicule
possède un
● Affichage d'informations
graphiqueou
● Affichage d'informations en
couleur de 7 po avec fonctionna‐
lité d'écran tactile
ou
● Affichage d'informations en
couleur de 8 po avec fonctionna‐
lité d'écran tactile
L'affichage d'informations peut indi‐
quer :
● l'heure 3 87
● la température extérieure 3 87
● la date 3 87
● Infotainment System, voir la description dans le manuel de
l'Infotainment System
● indication de caméra arrière 3 204
● indication du système de vision panoramique 3 201
● indication des instructions d'aide au stationnement 3 190
● navigation, voir la description dans le manuel de l'InfotainmentSystem
