OPEL GRANDLAND X 2019.75 Manual de Instrucciones (in Spanish)
Manufacturer: OPEL, Model Year: 2019.75, Model line: GRANDLAND X, Model: OPEL GRANDLAND X 2019.75Pages: 293, tamaño PDF: 7.8 MB
Page 211 of 293

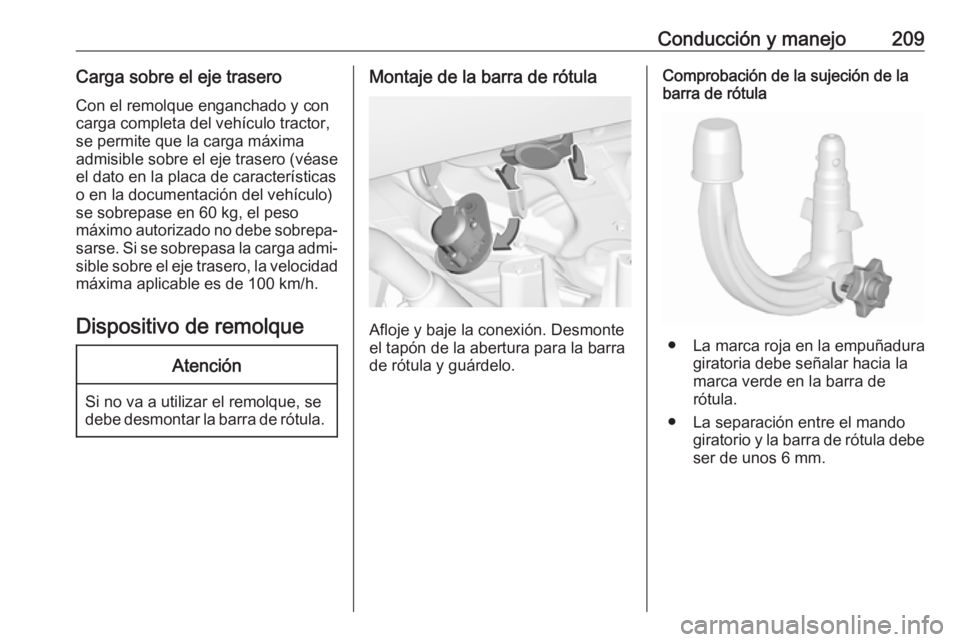

Conducción y manejo209Carga sobre el eje traseroCon el remolque enganchado y concarga completa del vehículo tractor,
se permite que la carga máxima
admisible sobre el eje trasero (véase
el dato en la placa de características
o en la documentación del vehículo) se sobrepase en 60 kg, el peso
máximo autorizado no debe sobrepa‐
sarse. Si se sobrepasa la carga admi‐ sible sobre el eje trasero, la velocidad máxima aplicable es de 100 km/h.
Dispositivo de remolqueAtención
Si no va a utilizar el remolque, se
debe desmontar la barra de rótula.
Montaje de la barra de rótula
Afloje y baje la conexión. Desmonte
el tapón de la abertura para la barra
de rótula y guárdelo.
Comprobación de la sujeción de la
barra de rótula
● La marca roja en la empuñadura
giratoria debe señalar hacia la
marca verde en la barra de
rótula.
● La separación entre el mando giratorio y la barra de rótula debeser de unos 6 mm.
Page 212 of 293

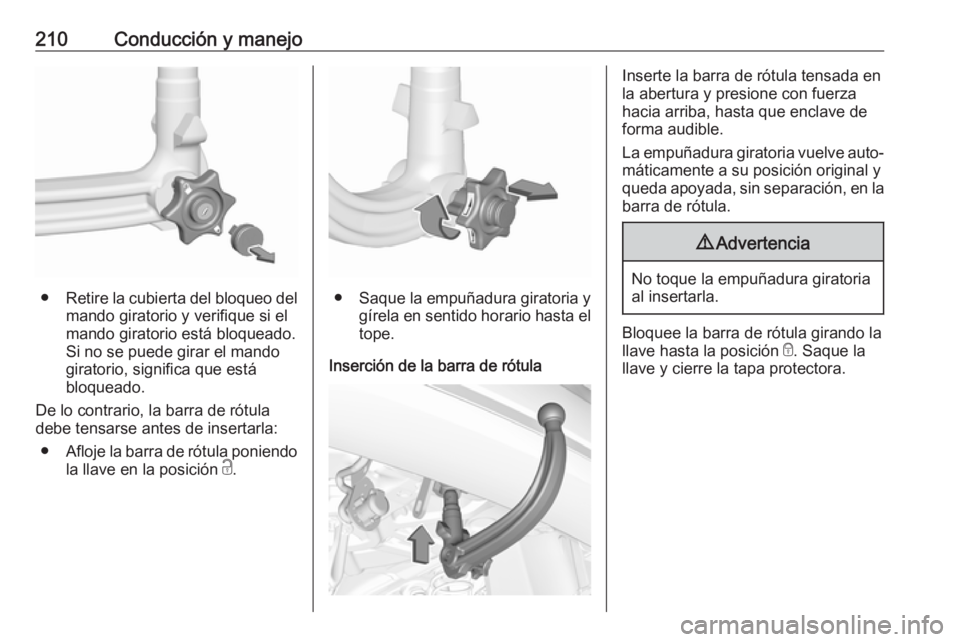

210Conducción y manejo
●Retire la cubierta del bloqueo del
mando giratorio y verifique si el
mando giratorio está bloqueado.
Si no se puede girar el mando
giratorio, significa que está
bloqueado.
De lo contrario, la barra de rótula
debe tensarse antes de insertarla:
● Afloje la barra de rótula poniendo
la llave en la posición c.● Saque la empuñadura giratoria y
gírela en sentido horario hasta el
tope.
Inserción de la barra de rótula
Inserte la barra de rótula tensada en
la abertura y presione con fuerza
hacia arriba, hasta que enclave de
forma audible.
La empuñadura giratoria vuelve auto‐ máticamente a su posición original y
queda apoyada, sin separación, en la
barra de rótula.9 Advertencia
No toque la empuñadura giratoria
al insertarla.
Bloquee la barra de rótula girando la
llave hasta la posición e. Saque la
llave y cierre la tapa protectora.
Page 213 of 293

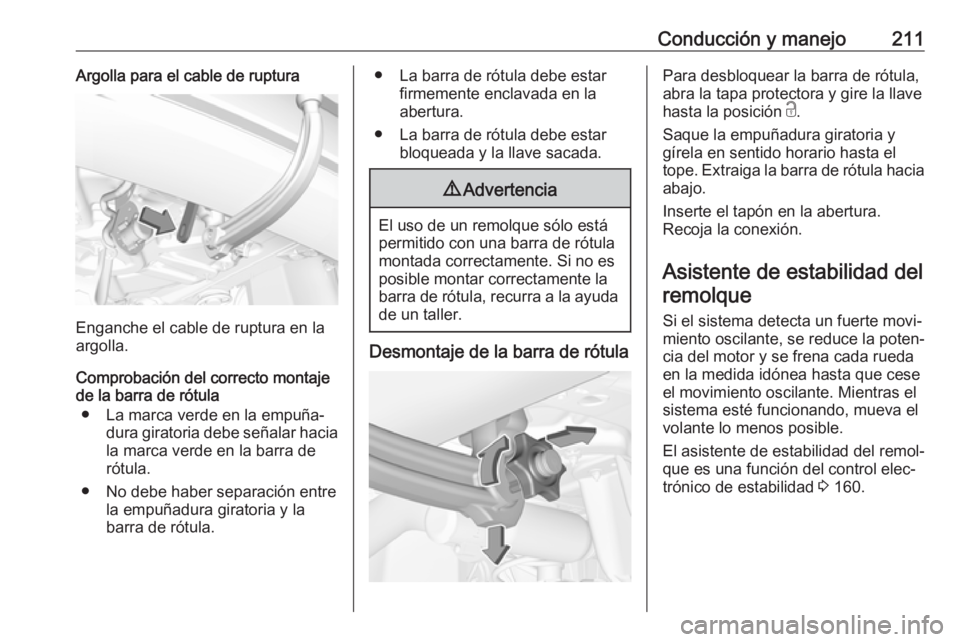

Conducción y manejo211Argolla para el cable de ruptura
Enganche el cable de ruptura en la
argolla.
Comprobación del correcto montaje
de la barra de rótula
● La marca verde en la empuña‐ dura giratoria debe señalar hacia
la marca verde en la barra de
rótula.
● No debe haber separación entre la empuñadura giratoria y la
barra de rótula.
● La barra de rótula debe estar firmemente enclavada en la
abertura.
● La barra de rótula debe estar bloqueada y la llave sacada.9Advertencia
El uso de un remolque sólo está
permitido con una barra de rótula montada correctamente. Si no es
posible montar correctamente la
barra de rótula, recurra a la ayuda de un taller.
Desmontaje de la barra de rótula
Para desbloquear la barra de rótula,
abra la tapa protectora y gire la llave
hasta la posición c.
Saque la empuñadura giratoria y gírela en sentido horario hasta el
tope. Extraiga la barra de rótula hacia abajo.
Inserte el tapón en la abertura.
Recoja la conexión.
Asistente de estabilidad del remolque
Si el sistema detecta un fuerte movi‐miento oscilante, se reduce la poten‐
cia del motor y se frena cada rueda
en la medida idónea hasta que cese el movimiento oscilante. Mientras elsistema esté funcionando, mueva el
volante lo menos posible.
El asistente de estabilidad del remol‐
que es una función del control elec‐
trónico de estabilidad 3 160.
Page 214 of 293

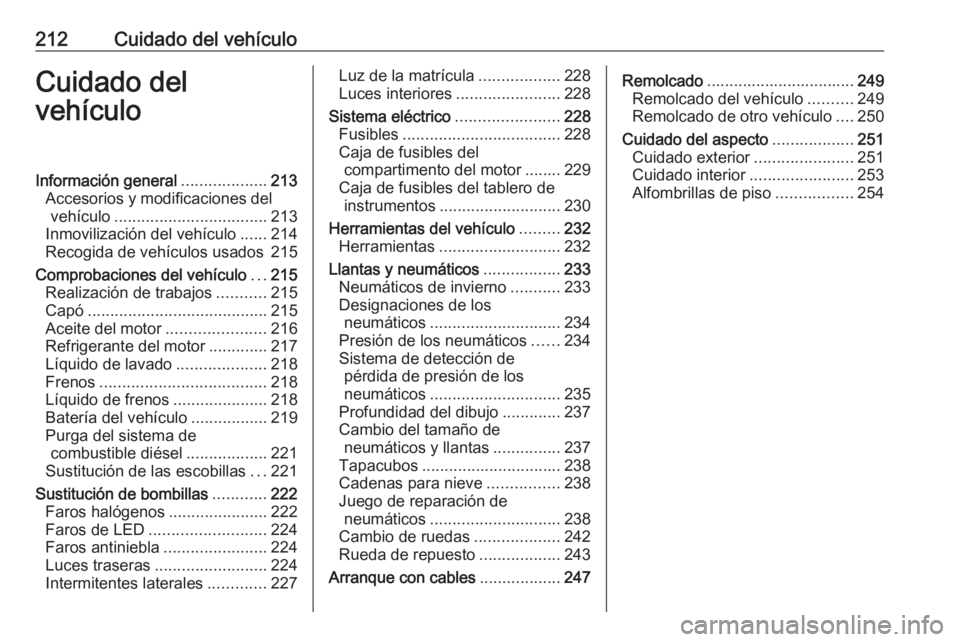

212Cuidado del vehículoCuidado del
vehículoInformación general ...................213
Accesorios y modificaciones del vehículo .................................. 213
Inmovilización del vehículo ......214
Recogida de vehículos usados 215
Comprobaciones del vehículo ...215
Realización de trabajos ...........215
Capó ........................................ 215
Aceite del motor ......................216
Refrigerante del motor .............217
Líquido de lavado ....................218
Frenos ..................................... 218
Líquido de frenos .....................218
Batería del vehículo .................219
Purga del sistema de combustible diésel ..................221
Sustitución de las escobillas ...221
Sustitución de bombillas ............222
Faros halógenos ......................222
Faros de LED .......................... 224
Faros antiniebla .......................224
Luces traseras ......................... 224
Intermitentes laterales .............227Luz de la matrícula ..................228
Luces interiores .......................228
Sistema eléctrico .......................228
Fusibles ................................... 228
Caja de fusibles del compartimento del motor ........ 229
Caja de fusibles del tablero de instrumentos ........................... 230
Herramientas del vehículo .........232
Herramientas ........................... 232
Llantas y neumáticos .................233
Neumáticos de invierno ...........233
Designaciones de los
neumáticos ............................. 234
Presión de los neumáticos ......234
Sistema de detección de pérdida de presión de los
neumáticos ............................. 235
Profundidad del dibujo .............237
Cambio del tamaño de neumáticos y llantas ...............237
Tapacubos ............................... 238
Cadenas para nieve ................238
Juego de reparación de neumáticos ............................. 238
Cambio de ruedas ...................242
Rueda de repuesto ..................243
Arranque con cables ..................247Remolcado ................................. 249
Remolcado del vehículo ..........249
Remolcado de otro vehículo ....250
Cuidado del aspecto ..................251
Cuidado exterior ......................251
Cuidado interior .......................253
Alfombrillas de piso .................254
Page 215 of 293

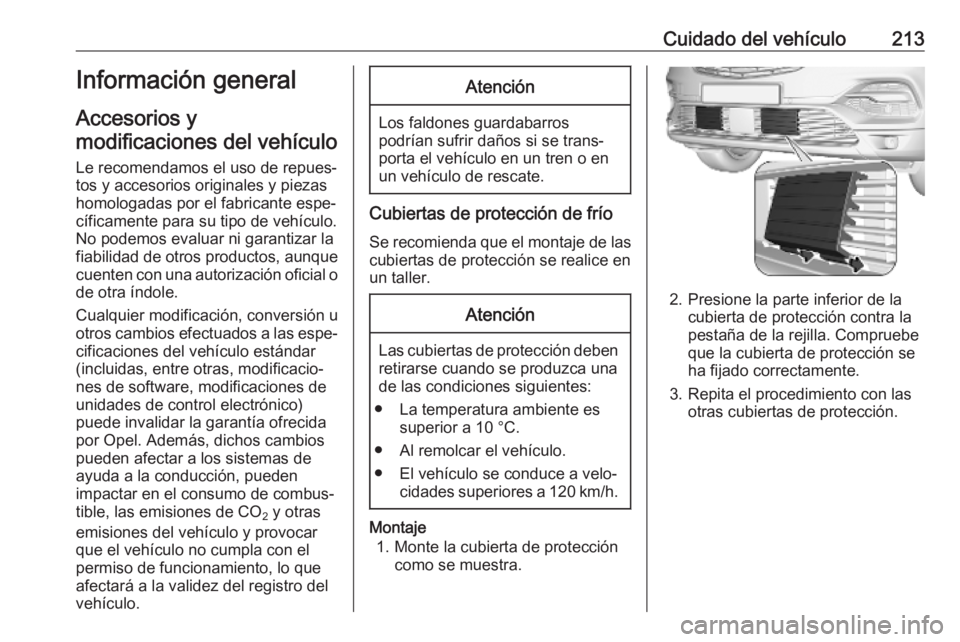

Cuidado del vehículo213Información general
Accesorios y
modificaciones del vehículo
Le recomendamos el uso de repues‐ tos y accesorios originales y piezas
homologadas por el fabricante espe‐
cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque
cuenten con una autorización oficial o de otra índole.
Cualquier modificación, conversión u
otros cambios efectuados a las espe‐
cificaciones del vehículo estándar
(incluidas, entre otras, modificacio‐
nes de software, modificaciones de
unidades de control electrónico)
puede invalidar la garantía ofrecida
por Opel. Además, dichos cambios
pueden afectar a los sistemas de
ayuda a la conducción, pueden
impactar en el consumo de combus‐
tible, las emisiones de CO 2 y otras
emisiones del vehículo y provocar que el vehículo no cumpla con el
permiso de funcionamiento, lo que
afectará a la validez del registro del
vehículo.Atención
Los faldones guardabarros
podrían sufrir daños si se trans‐ porta el vehículo en un tren o en
un vehículo de rescate.
Cubiertas de protección de frío
Se recomienda que el montaje de las
cubiertas de protección se realice en
un taller.
Atención
Las cubiertas de protección deben
retirarse cuando se produzca una
de las condiciones siguientes:
● La temperatura ambiente es superior a 10 °C.
● Al remolcar el vehículo.
● El vehículo se conduce a velo‐ cidades superiores a 120 km/h.
Montaje
1. Monte la cubierta de protección como se muestra.
2. Presione la parte inferior de lacubierta de protección contra la
pestaña de la rejilla. Compruebe
que la cubierta de protección se
ha fijado correctamente.
3. Repita el procedimiento con las otras cubiertas de protección.
Page 216 of 293

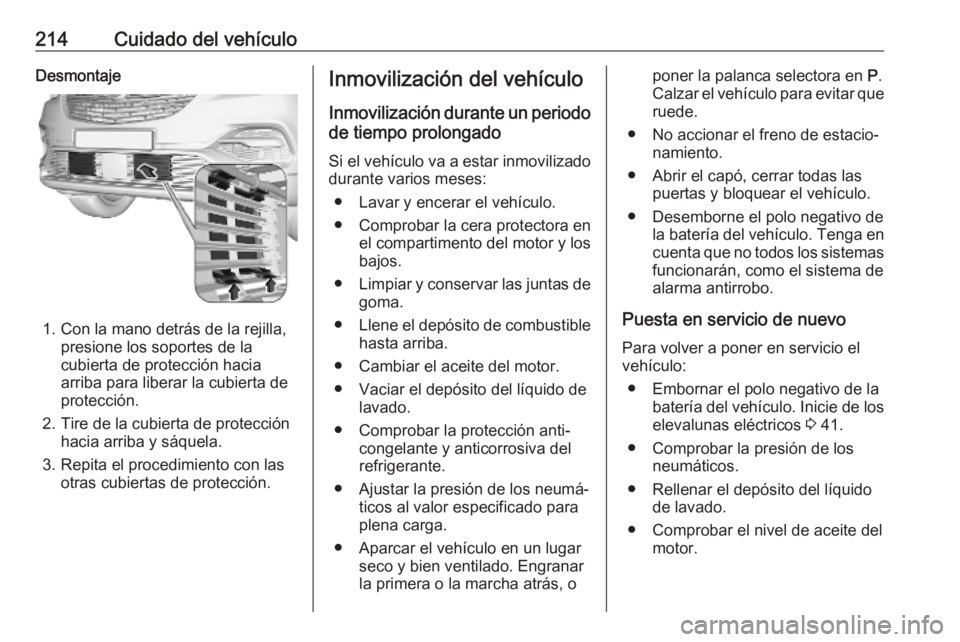

214Cuidado del vehículoDesmontaje
1. Con la mano detrás de la rejilla,presione los soportes de la
cubierta de protección hacia arriba para liberar la cubierta de
protección.
2. Tire de la cubierta de protección hacia arriba y sáquela.
3. Repita el procedimiento con las otras cubiertas de protección.
Inmovilización del vehículo
Inmovilización durante un periodo de tiempo prolongado
Si el vehículo va a estar inmovilizado
durante varios meses:
● Lavar y encerar el vehículo.
● Comprobar la cera protectora en el compartimento del motor y los
bajos.
● Limpiar y conservar las juntas de
goma.
● Llene el depósito de combustible
hasta arriba.
● Cambiar el aceite del motor. ● Vaciar el depósito del líquido de lavado.
● Comprobar la protección anti‐ congelante y anticorrosiva del
refrigerante.
● Ajustar la presión de los neumá‐ ticos al valor especificado para
plena carga.
● Aparcar el vehículo en un lugar seco y bien ventilado. Engranar
la primera o la marcha atrás, oponer la palanca selectora en P.
Calzar el vehículo para evitar que ruede.
● No accionar el freno de estacio‐ namiento.
● Abrir el capó, cerrar todas las puertas y bloquear el vehículo.
● Desemborne el polo negativo de la batería del vehículo. Tenga en
cuenta que no todos los sistemas
funcionarán, como el sistema de
alarma antirrobo.
Puesta en servicio de nuevo Para volver a poner en servicio el
vehículo:
● Embornar el polo negativo de la batería del vehículo. Inicie de loselevalunas eléctricos 3 41.
● Comprobar la presión de los neumáticos.
● Rellenar el depósito del líquido de lavado.
● Comprobar el nivel de aceite del motor.
Page 217 of 293

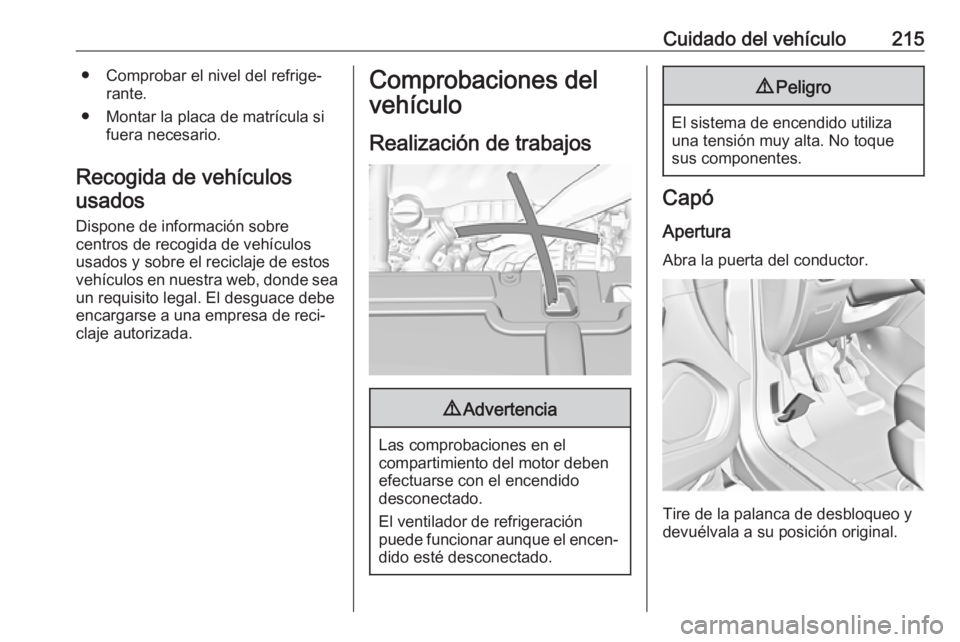

Cuidado del vehículo215● Comprobar el nivel del refrige‐rante.
● Montar la placa de matrícula si fuera necesario.
Recogida de vehículos usados
Dispone de información sobre
centros de recogida de vehículos
usados y sobre el reciclaje de estos
vehículos en nuestra web, donde sea un requisito legal. El desguace debe
encargarse a una empresa de reci‐
claje autorizada.Comprobaciones del
vehículo
Realización de trabajos9 Advertencia
Las comprobaciones en el
compartimiento del motor deben
efectuarse con el encendido
desconectado.
El ventilador de refrigeración
puede funcionar aunque el encen‐ dido esté desconectado.
9 Peligro
El sistema de encendido utiliza
una tensión muy alta. No toque
sus componentes.
Capó
Apertura
Abra la puerta del conductor.
Tire de la palanca de desbloqueo y
devuélvala a su posición original.
Page 218 of 293

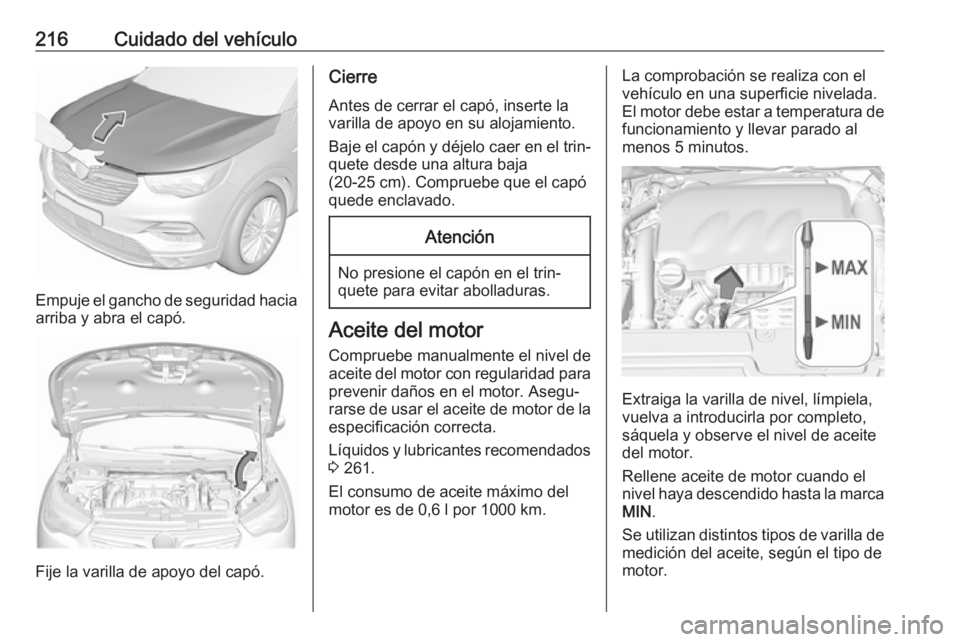

216Cuidado del vehículo
Empuje el gancho de seguridad haciaarriba y abra el capó.
Fije la varilla de apoyo del capó.
Cierre
Antes de cerrar el capó, inserte la
varilla de apoyo en su alojamiento.
Baje el capón y déjelo caer en el trin‐
quete desde una altura baja
(20-25 cm). Compruebe que el capó
quede enclavado.Atención
No presione el capón en el trin‐
quete para evitar abolladuras.
Aceite del motor
Compruebe manualmente el nivel de
aceite del motor con regularidad para
prevenir daños en el motor. Asegu‐
rarse de usar el aceite de motor de la especificación correcta.
Líquidos y lubricantes recomendados
3 261.
El consumo de aceite máximo del
motor es de 0,6 l por 1000 km.
La comprobación se realiza con el
vehículo en una superficie nivelada.
El motor debe estar a temperatura de
funcionamiento y llevar parado al
menos 5 minutos.
Extraiga la varilla de nivel, límpiela,
vuelva a introducirla por completo,
sáquela y observe el nivel de aceite
del motor.
Rellene aceite de motor cuando el
nivel haya descendido hasta la marca MIN .
Se utilizan distintos tipos de varilla de
medición del aceite, según el tipo de
motor.
Page 219 of 293

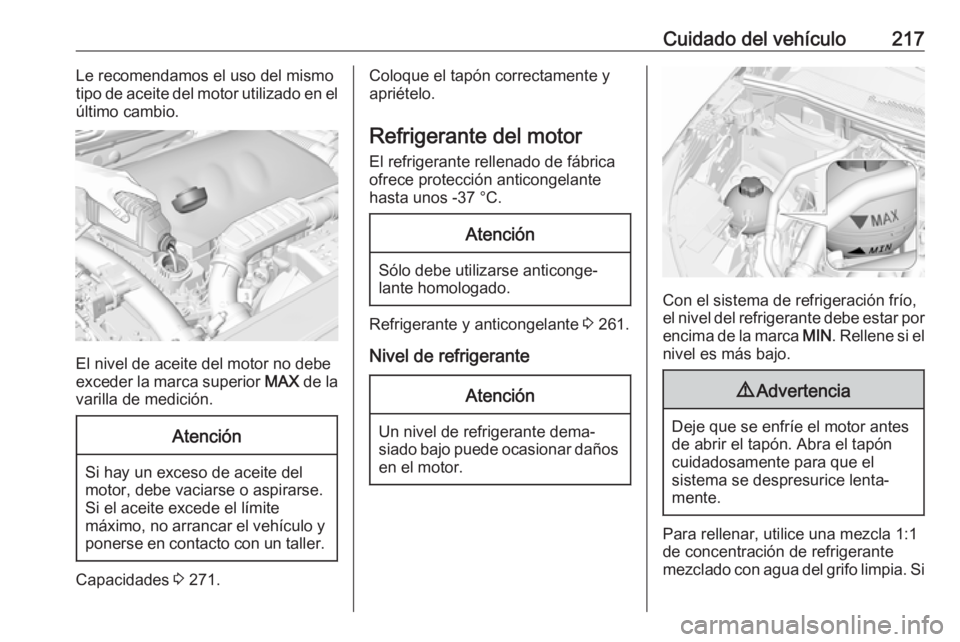

Cuidado del vehículo217Le recomendamos el uso del mismo
tipo de aceite del motor utilizado en el
último cambio.
El nivel de aceite del motor no debe
exceder la marca superior MAX de la
varilla de medición.
Atención
Si hay un exceso de aceite del
motor, debe vaciarse o aspirarse.
Si el aceite excede el límite
máximo, no arrancar el vehículo y ponerse en contacto con un taller.
Capacidades 3 271.
Coloque el tapón correctamente y
apriételo.
Refrigerante del motor
El refrigerante rellenado de fábrica
ofrece protección anticongelante
hasta unos -37 °C.Atención
Sólo debe utilizarse anticonge‐
lante homologado.
Refrigerante y anticongelante 3 261.
Nivel de refrigerante
Atención
Un nivel de refrigerante dema‐
siado bajo puede ocasionar daños en el motor.
Con el sistema de refrigeración frío,
el nivel del refrigerante debe estar por
encima de la marca MIN. Rellene si el
nivel es más bajo.
9 Advertencia
Deje que se enfríe el motor antes
de abrir el tapón. Abra el tapón cuidadosamente para que el
sistema se despresurice lenta‐
mente.
Para rellenar, utilice una mezcla 1:1
de concentración de refrigerante
mezclado con agua del grifo limpia. Si

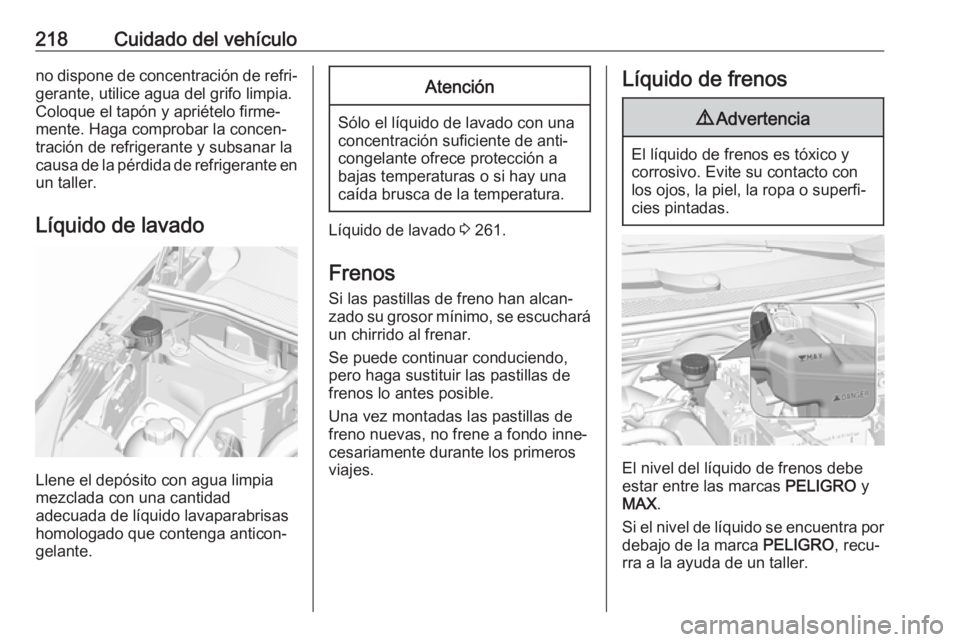

Page 220 of 293
218Cuidado del vehículono dispone de concentración de refri‐
gerante, utilice agua del grifo limpia.
Coloque el tapón y apriételo firme‐
mente. Haga comprobar la concen‐
tración de refrigerante y subsanar la
causa de la pérdida de refrigerante en un taller.
Líquido de lavado
Llene el depósito con agua limpia
mezclada con una cantidad
adecuada de líquido lavaparabrisas
homologado que contenga anticon‐
gelante.
Atención
Sólo el líquido de lavado con una
concentración suficiente de anti‐
congelante ofrece protección a
bajas temperaturas o si hay una caída brusca de la temperatura.
Líquido de lavado 3 261.
Frenos
Si las pastillas de freno han alcan‐
zado su grosor mínimo, se escuchará un chirrido al frenar.
Se puede continuar conduciendo,
pero haga sustituir las pastillas de
frenos lo antes posible.
Una vez montadas las pastillas de
freno nuevas, no frene a fondo inne‐
cesariamente durante los primeros
viajes.
Líquido de frenos9 Advertencia
El líquido de frenos es tóxico y
corrosivo. Evite su contacto con los ojos, la piel, la ropa o superfi‐
cies pintadas.
El nivel del líquido de frenos debe
estar entre las marcas PELIGRO y
MAX .
Si el nivel de líquido se encuentra por
debajo de la marca PELIGRO, recu‐
rra a la ayuda de un taller.
