OPEL GRANDLAND X 2019.75 Manual de Instrucciones (in Spanish)
Manufacturer: OPEL, Model Year: 2019.75, Model line: GRANDLAND X, Model: OPEL GRANDLAND X 2019.75Pages: 293, tamaño PDF: 7.8 MB

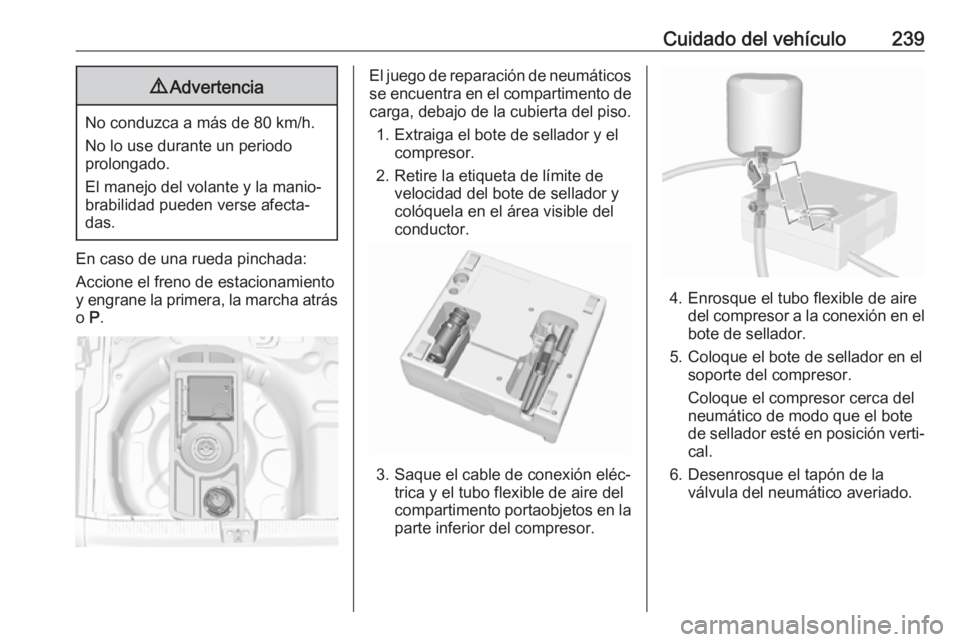

Page 241 of 293
Cuidado del vehículo2399Advertencia
No conduzca a más de 80 km/h.
No lo use durante un periodo
prolongado.
El manejo del volante y la manio‐
brabilidad pueden verse afecta‐
das.
En caso de una rueda pinchada:
Accione el freno de estacionamiento
y engrane la primera, la marcha atrás o P.
El juego de reparación de neumáticos
se encuentra en el compartimento decarga, debajo de la cubierta del piso.
1. Extraiga el bote de sellador y el compresor.
2. Retire la etiqueta de límite de velocidad del bote de sellador y
colóquela en el área visible del
conductor.
3. Saque el cable de conexión eléc‐ trica y el tubo flexible de aire del
compartimento portaobjetos en la
parte inferior del compresor.
4. Enrosque el tubo flexible de aire del compresor a la conexión en el
bote de sellador.
5. Coloque el bote de sellador en el soporte del compresor.
Coloque el compresor cerca del
neumático de modo que el bote
de sellador esté en posición verti‐ cal.
6. Desenrosque el tapón de la válvula del neumático averiado.

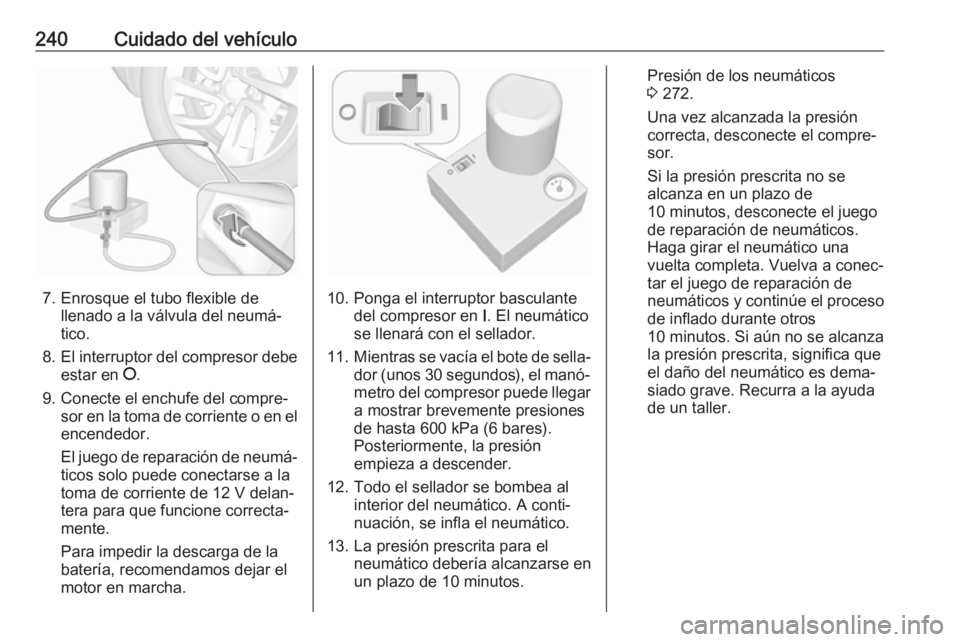

Page 242 of 293
240Cuidado del vehículo
7. Enrosque el tubo flexible dellenado a la válvula del neumá‐
tico.
8. El interruptor del compresor debe
estar en J.
9. Conecte el enchufe del compre‐ sor en la toma de corriente o en el
encendedor.
El juego de reparación de neumá‐
ticos solo puede conectarse a la toma de corriente de 12 V delan‐
tera para que funcione correcta‐
mente.
Para impedir la descarga de la
batería, recomendamos dejar el
motor en marcha.10. Ponga el interruptor basculante del compresor en I. El neumático
se llenará con el sellador.
11. Mientras se vacía el bote de sella‐
dor (unos 30 segundos), el manó‐ metro del compresor puede llegar
a mostrar brevemente presiones
de hasta 600 kPa (6 bares).
Posteriormente, la presión empieza a descender.
12. Todo el sellador se bombea al interior del neumático. A conti‐
nuación, se infla el neumático.
13. La presión prescrita para el neumático debería alcanzarse en
un plazo de 10 minutos.
Presión de los neumáticos
3 272.
Una vez alcanzada la presión
correcta, desconecte el compre‐
sor.
Si la presión prescrita no se
alcanza en un plazo de
10 minutos, desconecte el juego
de reparación de neumáticos.
Haga girar el neumático una
vuelta completa. Vuelva a conec‐
tar el juego de reparación de
neumáticos y continúe el proceso de inflado durante otros
10 minutos. Si aún no se alcanza
la presión prescrita, significa que
el daño del neumático es dema‐
siado grave. Recurra a la ayuda
de un taller.

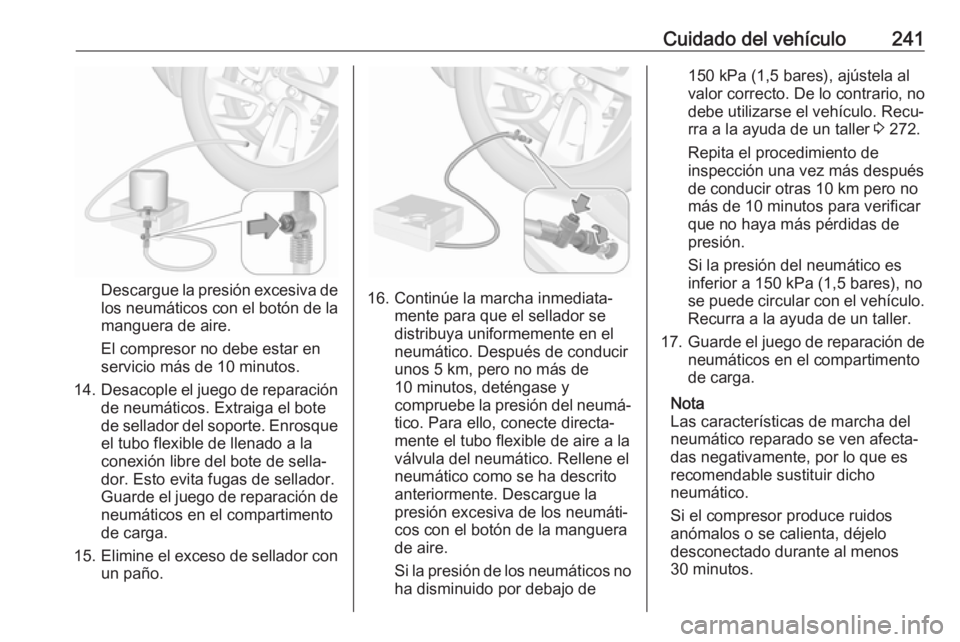

Page 243 of 293
Cuidado del vehículo241
Descargue la presión excesiva de
los neumáticos con el botón de la manguera de aire.
El compresor no debe estar en
servicio más de 10 minutos.
14. Desacople el juego de reparación
de neumáticos. Extraiga el bote de sellador del soporte. Enrosque el tubo flexible de llenado a la
conexión libre del bote de sella‐
dor. Esto evita fugas de sellador.
Guarde el juego de reparación de neumáticos en el compartimento
de carga.
15. Elimine el exceso de sellador con
un paño.16. Continúe la marcha inmediata‐ mente para que el sellador se
distribuya uniformemente en el
neumático. Después de conducir
unos 5 km, pero no más de
10 minutos, deténgase y
compruebe la presión del neumá‐
tico. Para ello, conecte directa‐
mente el tubo flexible de aire a la
válvula del neumático. Rellene el
neumático como se ha descrito
anteriormente. Descargue la
presión excesiva de los neumáti‐
cos con el botón de la manguera de aire.
Si la presión de los neumáticos no ha disminuido por debajo de
150 kPa (1,5 bares), ajústela al
valor correcto. De lo contrario, no
debe utilizarse el vehículo. Recu‐
rra a la ayuda de un taller 3 272.
Repita el procedimiento de
inspección una vez más después de conducir otras 10 km pero no
más de 10 minutos para verificar
que no haya más pérdidas de
presión.
Si la presión del neumático es
inferior a 150 kPa (1,5 bares), no
se puede circular con el vehículo. Recurra a la ayuda de un taller.
17. Guarde el juego de reparación de
neumáticos en el compartimento
de carga.
Nota
Las características de marcha del
neumático reparado se ven afecta‐
das negativamente, por lo que es recomendable sustituir dicho
neumático.
Si el compresor produce ruidos
anómalos o se calienta, déjelo
desconectado durante al menos
30 minutos.

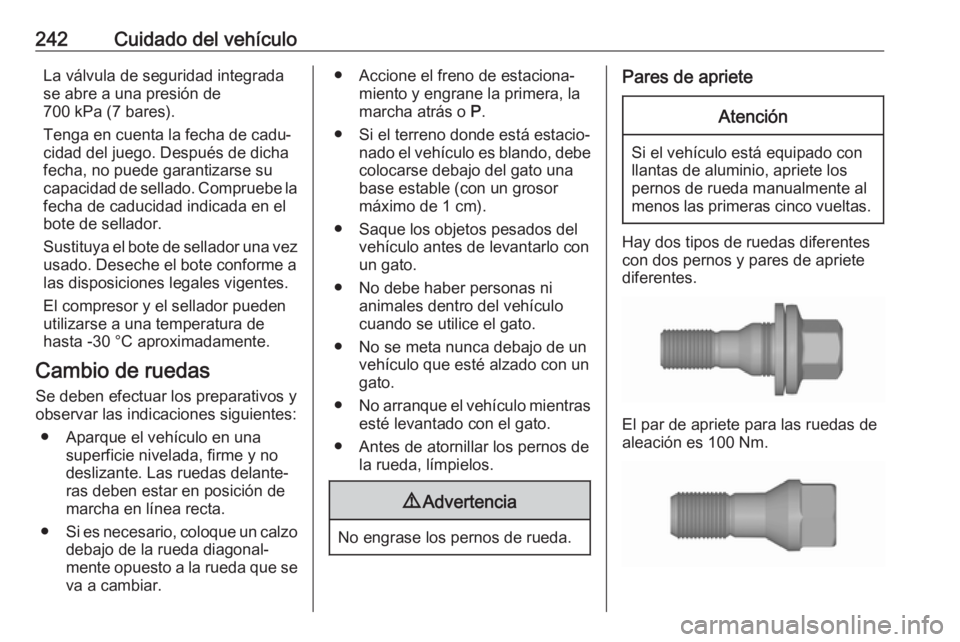

Page 244 of 293
242Cuidado del vehículoLa válvula de seguridad integradase abre a una presión de
700 kPa (7 bares).
Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su
capacidad de sellado. Compruebe la fecha de caducidad indicada en el
bote de sellador.
Sustituya el bote de sellador una vez usado. Deseche el bote conforme a
las disposiciones legales vigentes.
El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -30 °C aproximadamente.
Cambio de ruedas
Se deben efectuar los preparativos y observar las indicaciones siguientes:
● Aparque el vehículo en una superficie nivelada, firme y no
deslizante. Las ruedas delante‐
ras deben estar en posición de marcha en línea recta.
● Si es necesario, coloque un calzo
debajo de la rueda diagonal‐
mente opuesto a la rueda que se
va a cambiar.● Accione el freno de estaciona‐ miento y engrane la primera, la
marcha atrás o P.
● Si el terreno donde está estacio‐ nado el vehículo es blando, debe
colocarse debajo del gato una
base estable (con un grosor
máximo de 1 cm).
● Saque los objetos pesados del vehículo antes de levantarlo con
un gato.
● No debe haber personas ni animales dentro del vehículo
cuando se utilice el gato.
● No se meta nunca debajo de un vehículo que esté alzado con un
gato.
● No arranque el vehículo mientras
esté levantado con el gato.
● Antes de atornillar los pernos de la rueda, límpielos.9Advertencia
No engrase los pernos de rueda.
Pares de aprieteAtención
Si el vehículo está equipado con
llantas de aluminio, apriete los
pernos de rueda manualmente al
menos las primeras cinco vueltas.
Hay dos tipos de ruedas diferentes
con dos pernos y pares de apriete
diferentes.
El par de apriete para las ruedas de
aleación es 100 Nm.

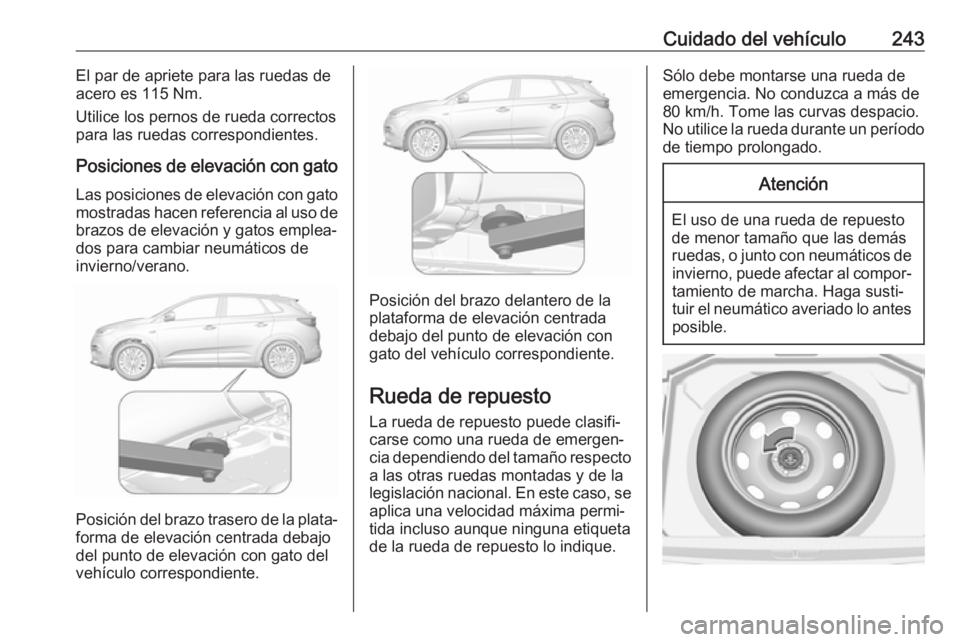

Page 245 of 293
Cuidado del vehículo243El par de apriete para las ruedas de
acero es 115 Nm.
Utilice los pernos de rueda correctos
para las ruedas correspondientes.
Posiciones de elevación con gato Las posiciones de elevación con gatomostradas hacen referencia al uso de
brazos de elevación y gatos emplea‐
dos para cambiar neumáticos de
invierno/verano.
Posición del brazo trasero de la plata‐
forma de elevación centrada debajo
del punto de elevación con gato del
vehículo correspondiente.
Posición del brazo delantero de la
plataforma de elevación centrada
debajo del punto de elevación con
gato del vehículo correspondiente.
Rueda de repuesto
La rueda de repuesto puede clasifi‐
carse como una rueda de emergen‐
cia dependiendo del tamaño respecto
a las otras ruedas montadas y de la
legislación nacional. En este caso, se
aplica una velocidad máxima permi‐
tida incluso aunque ninguna etiqueta
de la rueda de repuesto lo indique.
Sólo debe montarse una rueda de
emergencia. No conduzca a más de
80 km/h. Tome las curvas despacio.
No utilice la rueda durante un período de tiempo prolongado.Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐
tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
Page 246 of 293

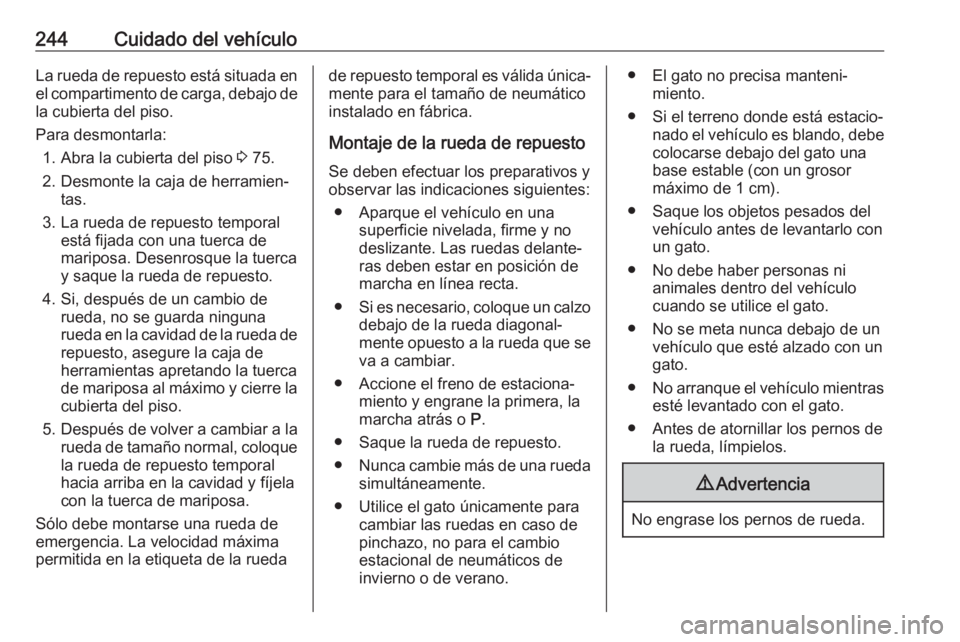

244Cuidado del vehículoLa rueda de repuesto está situada enel compartimento de carga, debajo de
la cubierta del piso.
Para desmontarla: 1. Abra la cubierta del piso 3 75.
2. Desmonte la caja de herramien‐ tas.
3. La rueda de repuesto temporal está fijada con una tuerca de
mariposa. Desenrosque la tuerca
y saque la rueda de repuesto.
4. Si, después de un cambio de rueda, no se guarda ninguna
rueda en la cavidad de la rueda de
repuesto, asegure la caja de
herramientas apretando la tuerca
de mariposa al máximo y cierre la cubierta del piso.
5. Después de volver a cambiar a la
rueda de tamaño normal, coloque la rueda de repuesto temporal
hacia arriba en la cavidad y fíjela
con la tuerca de mariposa.
Sólo debe montarse una rueda de
emergencia. La velocidad máxima
permitida en la etiqueta de la ruedade repuesto temporal es válida única‐
mente para el tamaño de neumático
instalado en fábrica.
Montaje de la rueda de repuesto
Se deben efectuar los preparativos y observar las indicaciones siguientes:
● Aparque el vehículo en una superficie nivelada, firme y no
deslizante. Las ruedas delante‐
ras deben estar en posición de marcha en línea recta.
● Si es necesario, coloque un calzo
debajo de la rueda diagonal‐
mente opuesto a la rueda que se
va a cambiar.
● Accione el freno de estaciona‐ miento y engrane la primera, la
marcha atrás o P.
● Saque la rueda de repuesto.
● Nunca cambie más de una rueda
simultáneamente.
● Utilice el gato únicamente para cambiar las ruedas en caso depinchazo, no para el cambio
estacional de neumáticos de
invierno o de verano.● El gato no precisa manteni‐ miento.
● Si el terreno donde está estacio‐ nado el vehículo es blando, debe
colocarse debajo del gato una
base estable (con un grosor
máximo de 1 cm).
● Saque los objetos pesados del vehículo antes de levantarlo con
un gato.
● No debe haber personas ni animales dentro del vehículo
cuando se utilice el gato.
● No se meta nunca debajo de un vehículo que esté alzado con un
gato.
● No arranque el vehículo mientras
esté levantado con el gato.
● Antes de atornillar los pernos de la rueda, límpielos.9Advertencia
No engrase los pernos de rueda.

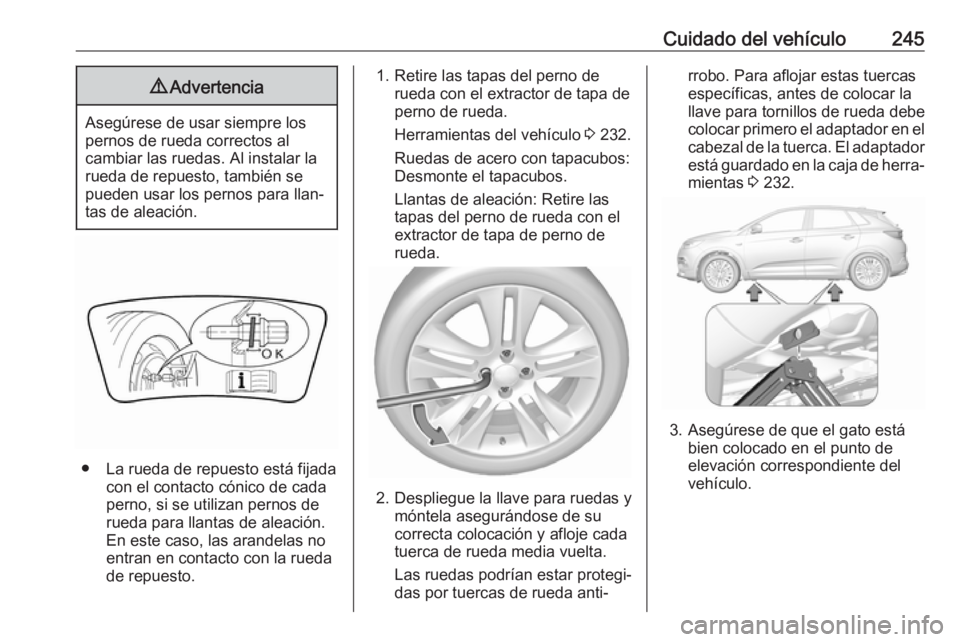

Page 247 of 293
Cuidado del vehículo2459Advertencia
Asegúrese de usar siempre los
pernos de rueda correctos al
cambiar las ruedas. Al instalar la
rueda de repuesto, también se
pueden usar los pernos para llan‐
tas de aleación.
● La rueda de repuesto está fijada con el contacto cónico de cadaperno, si se utilizan pernos de
rueda para llantas de aleación.
En este caso, las arandelas no entran en contacto con la rueda
de repuesto.
1. Retire las tapas del perno de rueda con el extractor de tapa de
perno de rueda.
Herramientas del vehículo 3 232.
Ruedas de acero con tapacubos:
Desmonte el tapacubos.
Llantas de aleación: Retire las
tapas del perno de rueda con el
extractor de tapa de perno de
rueda.
2. Despliegue la llave para ruedas y móntela asegurándose de su
correcta colocación y afloje cada
tuerca de rueda media vuelta.
Las ruedas podrían estar protegi‐
das por tuercas de rueda anti‐
rrobo. Para aflojar estas tuercas
específicas, antes de colocar la
llave para tornillos de rueda debe
colocar primero el adaptador en el
cabezal de la tuerca. El adaptador está guardado en la caja de herra‐mientas 3 232.
3. Asegúrese de que el gato está
bien colocado en el punto de
elevación correspondiente del
vehículo.

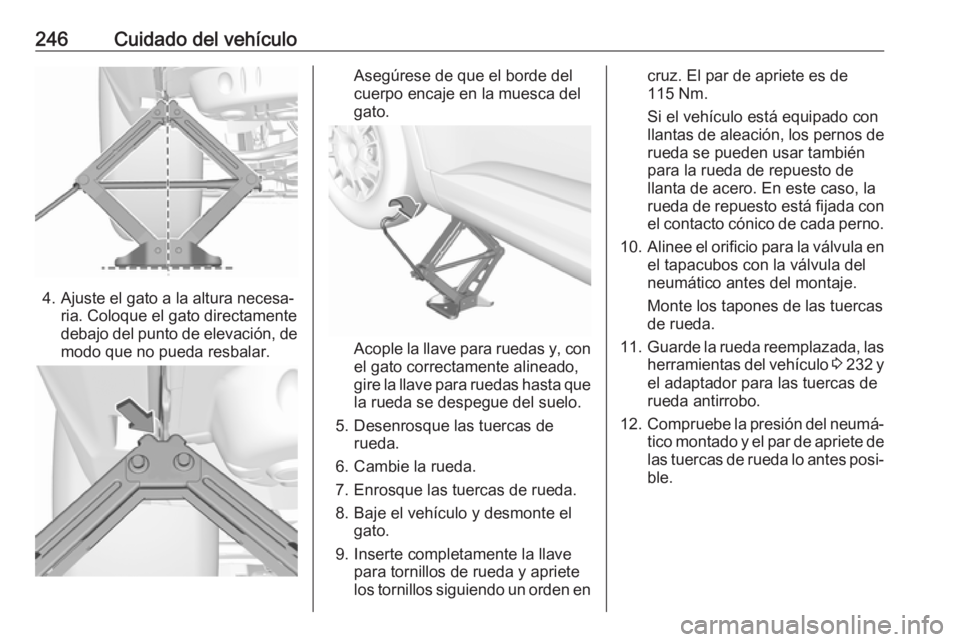

Page 248 of 293
246Cuidado del vehículo
4. Ajuste el gato a la altura necesa‐ria. Coloque el gato directamente
debajo del punto de elevación, de
modo que no pueda resbalar.
Asegúrese de que el borde del
cuerpo encaje en la muesca del
gato.
Acople la llave para ruedas y, con
el gato correctamente alineado,
gire la llave para ruedas hasta que la rueda se despegue del suelo.
5. Desenrosque las tuercas de rueda.
6. Cambie la rueda. 7. Enrosque las tuercas de rueda.
8. Baje el vehículo y desmonte el gato.
9. Inserte completamente la llave para tornillos de rueda y apriete
los tornillos siguiendo un orden en
cruz. El par de apriete es de
115 Nm.
Si el vehículo está equipado con
llantas de aleación, los pernos de
rueda se pueden usar también
para la rueda de repuesto de
llanta de acero. En este caso, la
rueda de repuesto está fijada con el contacto cónico de cada perno.
10. Alinee el orificio para la válvula en
el tapacubos con la válvula del
neumático antes del montaje.
Monte los tapones de las tuercas
de rueda.
11. Guarde la rueda reemplazada, las
herramientas del vehículo 3 232 y
el adaptador para las tuercas de
rueda antirrobo.
12. Compruebe la presión del neumá‐
tico montado y el par de apriete de
las tuercas de rueda lo antes posi‐ ble.
Page 249 of 293
Cuidado del vehículo247Guardar una rueda de tamaño
normal pinchada en el
compartimento de carga
En la cavidad de la rueda de repuesto se pueden guardar todos los tamaños
de rueda permitidos. Para asegurar la
rueda:
1. Retire la tapa central con el emblema de la marca presio‐
nando desde el interior.
2. Coloque la rueda hacia abajo en la cavidad.
3. Fije la rueda dañada con la tuerca
de mariposa.
4. En función del tamaño del neumá‐
tico, la cubierta del piso se puede
colocar sobre la rueda saliente.Arranque con cables
No arranque con cargadores rápidos. Un vehículo con la batería del
vehículo descargada puede ponerse
en marcha con cables auxiliares de
arranque y la batería de otro vehículo.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las
instrucciones siguientes puede
ocasionar lesiones o daños mate‐ riales ocasionados por la explo‐sión de la batería o daños en los
sistemas eléctricos de ambos
vehículos.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las super‐
ficies pintadas. El líquido contieneácido sulfúrico, que puede ocasio‐
nar lesiones y daños en caso de
contacto directo con el mismo.
Page 250 of 293

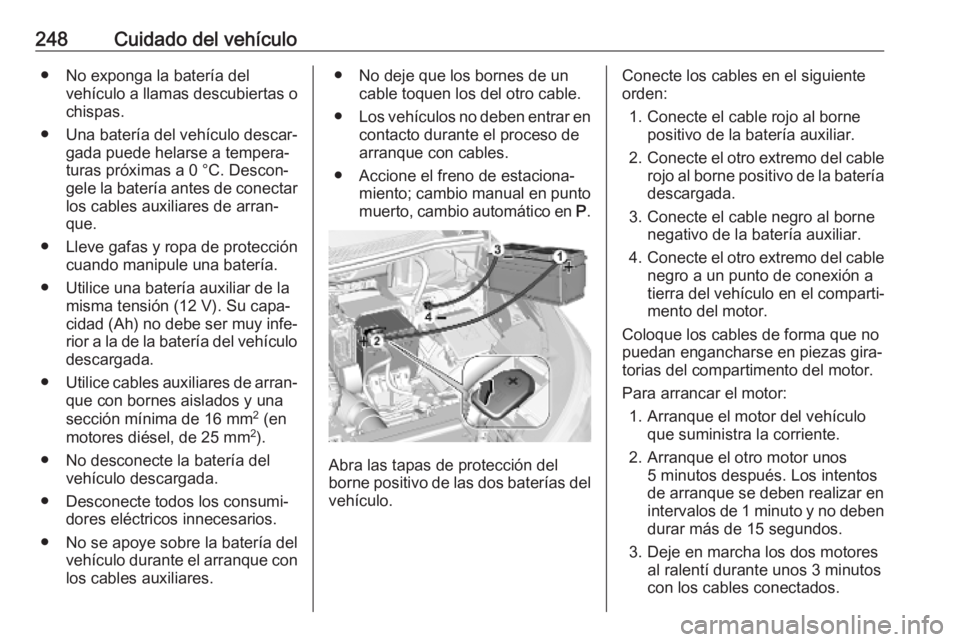

248Cuidado del vehículo● No exponga la batería delvehículo a llamas descubiertas o
chispas.
● Una batería del vehículo descar‐ gada puede helarse a tempera‐
turas próximas a 0 °C. Descon‐ gele la batería antes de conectar los cables auxiliares de arran‐
que.
● Lleve gafas y ropa de protección cuando manipule una batería.
● Utilice una batería auxiliar de la misma tensión (12 V). Su capa‐cidad (Ah) no debe ser muy infe‐
rior a la de la batería del vehículo
descargada.
● Utilice cables auxiliares de arran‐
que con bornes aislados y una
sección mínima de 16 mm 2
(en
motores diésel, de 25 mm 2
).
● No desconecte la batería del vehículo descargada.
● Desconecte todos los consumi‐ dores eléctricos innecesarios.
● No se apoye sobre la batería del vehículo durante el arranque con
los cables auxiliares.● No deje que los bornes de un cable toquen los del otro cable.
● Los vehículos no deben entrar en
contacto durante el proceso de
arranque con cables.
● Accione el freno de estaciona‐ miento; cambio manual en puntomuerto, cambio automático en P.
Abra las tapas de protección del
borne positivo de las dos baterías del
vehículo.
Conecte los cables en el siguiente
orden:
1. Conecte el cable rojo al borne positivo de la batería auxiliar.
2. Conecte el otro extremo del cable
rojo al borne positivo de la batería descargada.
3. Conecte el cable negro al borne negativo de la batería auxiliar.
4. Conecte el otro extremo del cable
negro a un punto de conexión a
tierra del vehículo en el comparti‐
mento del motor.
Coloque los cables de forma que no puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente.
2. Arranque el otro motor unos 5 minutos después. Los intentos
de arranque se deben realizar en
intervalos de 1 minuto y no deben
durar más de 15 segundos.
3. Deje en marcha los dos motores al ralentí durante unos 3 minutos
con los cables conectados.
